4 гр допуска по электробезопасности: Электробезопасность 4 группа — кому требуется и как получить

Содержание

ГРУППЫ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ ЭЛЕКТРОТЕХНИЧЕСКОГО (ЭЛЕКТРОТЕХНОЛОГИЧЕСКОГО) ПЕРСОНАЛА И УСЛОВИЯ ИХ ПРИСВОЕНИЯ \ КонсультантПлюс

Приложение N 1

к Правилам по охране

труда при эксплуатации

электроустановок, утвержденным

приказом Минтруда России

от 24.07.2013 N 328н

Список изменяющих документов

(в ред. Приказа Минтруда России от 19.02.2016 N 74н)

Группа по электробезопасности

Минимальный стаж работы в электроустановках, мес.

Требования к персоналу

персонал организаций, имеющий

практиканты

основное общее образование

среднее полное образование

начальное профессиональное и высшее профессиональное (техническое) образование

высшее профессиональное (техническое) образование в области электроэнергетики

начальных профессиональных учебных заведений

высших учебных заведений и техникумов

1

2

3

4

5

6

7

8

II

Не требуется

Не требуется

1. Элементарные технические знания об электроустановке и ее оборудовании.

2. Отчетливое представление об опасности электрического тока, опасности приближения к токоведущим частям.

3. Знание основных мер предосторожности при работах в электроустановках.

4. Практические навыки оказания первой помощи пострадавшим

5. Работники с основным общим или со средним полным образованием должны пройти обучение в образовательных организациях в объеме не менее 72 часов

III

3 в предыдущей группе

2 в предыдущей группе

2 в предыдущей группе

1 в предыдущей группе

6 в предыдущей группе

3 в предыдущей группе

1. Элементарные познания в общей электротехнике.

2. Знание электроустановки и порядка ее технического обслуживания.

3. Знание общих правил охраны труда, в том числе правил допуска к работе, правил пользования и испытаний средств защиты и специальных требований, касающихся выполняемой работы.

4. Умение обеспечить безопасное ведение работы и вести надзор за работающими в электроустановках.

5. Знание правил освобождения пострадавшего от действия электрического тока, оказания первой помощи пострадавшим на производстве и умение практически ее оказывать

IV

6 в предыдущей группе

3 в предыдущей группе

3 в предыдущей группе

2 в предыдущей группе

1. Знание электротехники в объеме специализированного профессионально-технического училища.

2. Полное представление об опасности при работах в электроустановках.

3. Знание Правил, правил технической эксплуатации электрооборудования, правил пользования и испытаний средств защиты, устройства электроустановок и пожарной безопасности в объеме занимаемой должности.

4. Знание схем электроустановок и оборудования обслуживаемого участка, знание технических мероприятий, обеспечивающих безопасность работ.

5. Умение проводить инструктаж, организовывать безопасное проведение работ, осуществлять надзор за членами бригады.

6. Знание правил освобождения пострадавшего от действия электрического тока, оказания первой помощи и умение практически оказывать ее пострадавшему.

7. Умение обучать персонал правилам охраны труда, практическим приемам оказания первой помощи пострадавшим на производстве и умение практически ее оказывать

V

24 в предыдущей группе

12 в предыдущей группе

6 в предыдущей группе

3 в предыдущей группе

1. Знание схем электроустановок, компоновки оборудования технологических процессов производства.

2. Знание настоящих Правил, правил пользования и испытаний средств защиты, четкое представление о том, чем вызвано то или иное требование.

3. Знание правил технической эксплуатации, правил устройства электроустановок и пожарной безопасности в объеме занимаемой должности.

4. Умение организовать безопасное проведение работ и осуществлять непосредственное руководство работами в электроустановках любого напряжения.

5. Умение четко обозначать и излагать требования о мерах безопасности при проведении инструктажа работников.

6. Умение обучать персонал правилам охраны труда, практическим приемам оказания первой помощи пострадавшим на производстве и умение практически ее оказывать

Примечания:

1. Приведенные в таблице требования к персоналу в отношении электробезопасности являются минимальными и решением руководителя организации могут быть дополнены.

2. Группа I по электробезопасности распространяется на неэлектротехнический персонал (не относящийся к электротехническому и электротехнологическому персоналу). Перечень должностей, рабочих мест, требующих отнесения производственного персонала к группе I, определяет руководитель организации (обособленного подразделения). Персоналу, усвоившему требования по электробезопасности, относящиеся к его производственной деятельности, присваивается группа I с оформлением в журнале, который должен содержать фамилию, имя, отчество работника, его должность, дату присвоения группы I по электробезопасности, подпись проверяемого и проверяющего. Присвоение группы I производится путем проведения инструктажа, который, как правило, должен завершаться проверкой знаний в форме устного опроса и (при необходимости) проверкой приобретенных навыков безопасных способов работы или оказания первой помощи при поражении электрическим током. Присвоение I группы проводится работником из числа электротехнического персонала, имеющего группу III по электробезопасности, назначенным распоряжением руководителя организации.

3. Группу III по электробезопасности разрешается присваивать работникам только по достижении 18-летнего возраста.

4. При поступлении на работу (переводе на другой участок работы, замещении отсутствующего работника) работник при проверке знаний должен подтвердить имеющуюся группу по электробезопасности применительно к оборудованию электроустановок на новом участке.

5. При переводе работника, занятого обслуживанием электроустановок напряжением ниже 1000 В, на работу по обслуживанию электроустановок напряжением выше 1000 В ему нельзя присвоить начальную группу по электробезопасности выше III.

6. Государственные инспекторы, осуществляющие контроль и надзор за соблюдением требований безопасности при эксплуатации электроустановок должны иметь группу не ниже IV.

Специалисты по охране труда, контролирующие электроустановки организаций потребителей электроэнергии, должны иметь группу IV, их производственный стаж (не обязательно в электроустановках) должен быть не менее 3 лет.

Специалисты по охране труда субъектов электроэнергетики, контролирующие электроустановки, должны иметь группу V и допускаются к выполнению должностных обязанностей в порядке, установленном для электротехнического персонала.

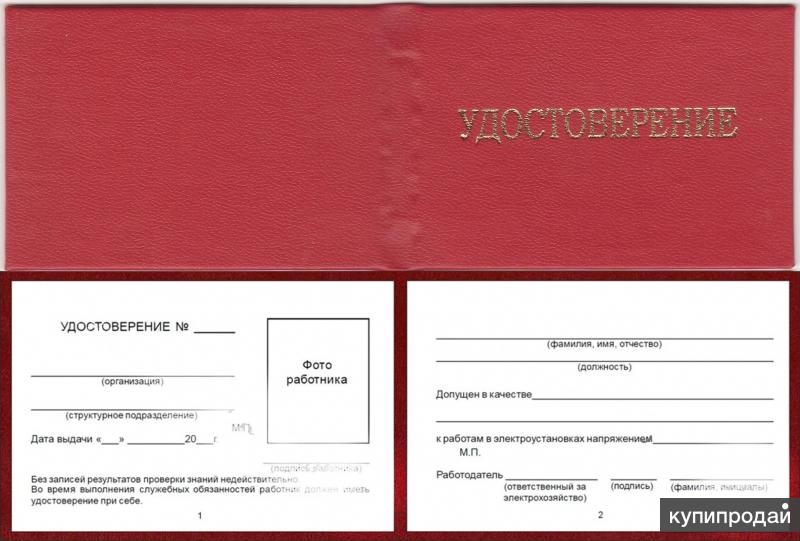

Форма удостоверения, выдаваемого государственным инспекторам и специалистам по охране труда, приведена в приложении N 3 к Правилам.

(п. 6 в ред. Приказа Минтруда России от 19.02.2016 N 74н)

(см. текст в предыдущей редакции)

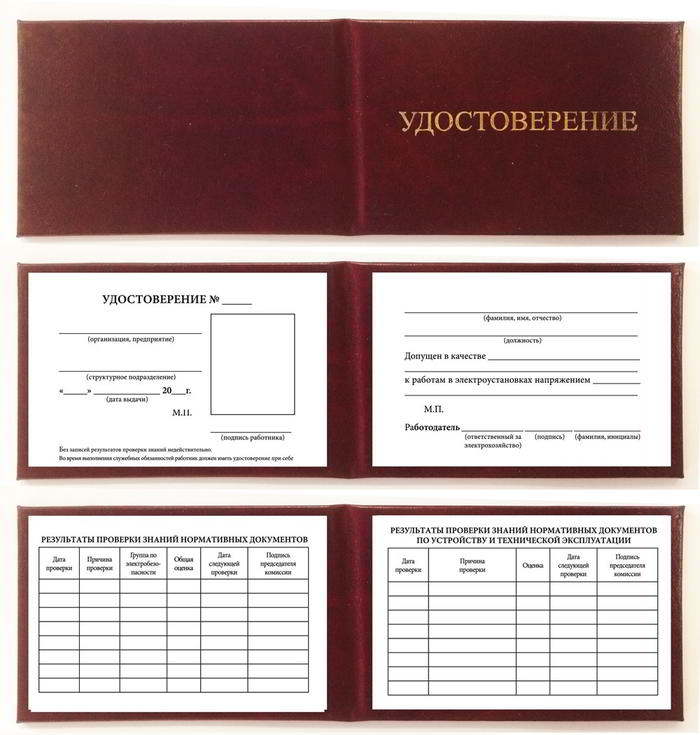

Как получить удостоверение на допуск к 4 группе по электробезопасности

Саблин Виктор

17 ноября, 2015

Поделиться

Печать

4,54 (Проголосовало: 25)

  1. Требования к персоналу 4 группы по электробезопасности
  2. Требования к уровню квалификации специалистов 4 группы

Присвоение квалификационной группы по электробезопасности — важный этап для любого специалиста, занятого в отрасли электрообеспечения и электроснабжения. Подтверждение навыков и знаний предоставляет профессионалу преимущества при поступлении на работу, но и становится обязательным по действующему законодательству для некоторых видов занятий и должностных позиций. Сотрудник, не подтвердивший знание правил электробезопасности, не допускается к работе с электроустановками.

Если I квалификационная группа по электробезопасности присваивается всем лицам, прошедшим обучающие курсы, даже не имеющим специальных навыков, то последующие группы допуска предназначены для работников, достигших определенного профессионализма в этой сфере. Даже опытным профессионалам, уже подтвердившим свой уровень квалификации, непросто бывает пройти аттестацию по электробезопасности для 4 группы допуска и в результате получить подтверждающий документ — такие специалистыдолжны иметь понимание рисков, связанных с обслуживанием электроустановок, твердо знать правила их эксплуатации и уметь правильно действовать при поражении током.

Требования к персоналу 4 группы по электробезопасности

Нормативы, определяющие деятельность электротехнического персонала и порядок повышения его квалификации, утверждаются следующими правовыми документами:

  • Приказ Минэнерго РФ № 6 от 13. 01.2003 «Правила технической эксплуатации электроустановок потребителей»;
  • Приказ Минтруда от 15 декабря 2020 года N 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок».

Ранее порядок получения группы по электробезопасности в части безопасности работников при выполнении должностных обязанностей регулировался положениями приказа Минтруда от 24 июля 2013 г. N 328н, который устанавливал правила по охране труда при эксплуатации электроустановок. Однако в связи с реализацией масштабного проекта регуляторной гильотины, предполагающего пересмотр всей действующей правовой базы на предмет упразднения дублирующихся, избыточных или устаревших требований, с 1 января 2021 года приказ № 328н был отменен.

Вместо него положения по охране труда работников, занятых в эксплуатации, ремонте, пусконаладке и других операциях с профессиональным электрооборудованием, теперь содержатся в приказе № 903н. Кстати, новый приказ будет иметь ограниченный срок действия: он закончится 31 декабря 2025 года. Такое условие введено действующим законодательством для обеспечения своевременного пересмотра положений новых нормативных актов, чтобы обеспечить их актуальность и соответствие текущей ситуации в отрасли.

Итак, в соответствии с действующими документами, обслуживать электроустановки высокого напряжения (от 1000 вольт), отвечать за работу электрохозяйства и обучать молодых специалистов на рабочем месте имеют право только лица, прошедшие обучение и аттестацию на допуск по электробезопасности 4 категории.

Помимо непосредственных сотрудников, работающих на электроустановках и электрохозяйствах, обучение для 4 группы допуска по электробезопасности проходят также инженеры по охране труда и члены государственной инспекции, проверяющие работу электротехнического персонала и соблюдение требований охраны труда.

Требования к уровню квалификации специалистов 4 группы

К специалистам, которым нужна 4 группа допуска по электробезопасности, предъявляются серьезные требования. Они должны досконально знать устройство и принципы работы оборудования, чтобы получить требующееся им удостоверение. Такие условия необходимы, поскольку работники, получая допуск к работе с электроустановками 4 категории, приобретают право не только эксплуатировать их, но и осуществлять монтаж, пусконаладку, ремонт, техническое обслуживание и другие операции, требующие высокой квалификации.

В список навыков и знаний, которые нужны, чтобы получить подтверждающую документацию 4 категории, входят следующие компетенции:

  • знание электротехники, правил эксплуатации электрооборудования и проведения работ на электроустановках в соответствии с программой ПТУ;
  • умение оказать первую помощь при ожогах и поражении электрическим током;
  • навыки проведения инструктажей, обучения на рабочем месте, организации контроля за выполнением работ;
  • знание требований электробезопасности и пожарной безопасности;
  • наличие аттестата, подтверждающего принадлежность к 3 группе допуска по электробезопасности.

Кроме этого, получение каждой группы и соответствующего удостоверения предполагает минимальный стаж работы, связанной с эксплуатацией и обслуживанием электроустановок:

Аттестация по электробезопасности для 4 группы

Получить необходимые навыки и знания в ходе обучения для 4 группы недостаточно. Квалификационное удостоверение выдается только тем сотрудникам, которые успешно прошли итоговую аттестацию и подтвердили свое право на допуск. Аттестация проводится несколько раз:

  • первичную аттестацию проходит кандидат при приеме на работу;
  • периодическая аттестация проводится в утвержденные плановые сроки — как правило, ежегодно;
  • внеочередную аттестацию по электробезопасности устраивают при возникновении особых обстоятельств — при вступлении в действие новых нормативных документов, после произошедших на производстве несчастных случаев, связанных с нарушением правил по электробезопасности, или при повышении в должности и переаттестации специалиста, решившего получить более высокую квалификационную категорию и соответствующее удостоверение.

Кроме этого, работники, имеющие удостоверение по электробезопасности и принадлежащие к категории электротехнического персонала, в соответствии с действующим законодательством обязаны проходить повышение квалификации не реже одного раза в пять лет для актуализации своих профессиональных знаний.

Периодичность аттестации по электробезопасности определяется теми же нормативными актами и составляет:

  • 1 раз в год — для технического персонала и специалистов, имеющих допуск к работам с электроустановками;
  • 1 раз в 3 года — для инженеров и инспекторов по охране труда.

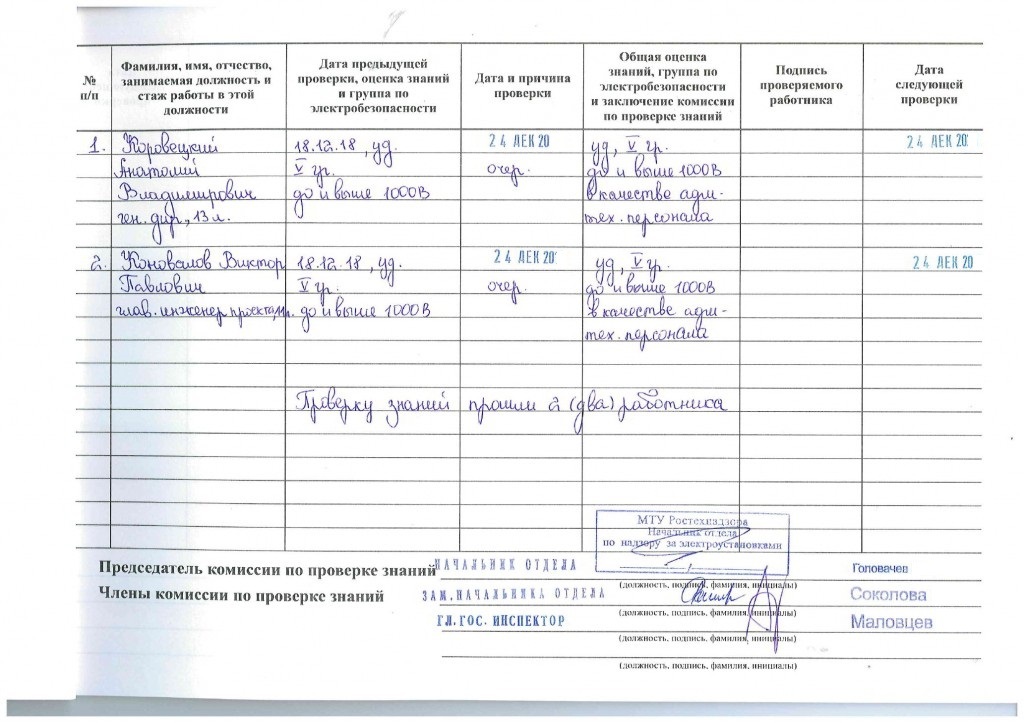

Сама аттестация проводится в Ростехнадзоре или в самой организации, при участии специальной комиссии, в составе которой присутствует не менее пяти человек. Успешно сдавшим экзамен соискателям выдается удостоверение. Комиссия собирается по определенному графику, поэтому даты назначает для кандидатов самостоятельно. Те, кто прошел обучение, либо отвечают на экзаменационные вопросы, либо проходят тестирование с применением технических средств. По результатам решается, будет ли кандидату предоставлена 4 группа допуска с выдачей квалификационного удостоверения.

Подготовку к аттестации и обучение для 4 группы по электробезопасности предлагает пройти Учебный центр группы компаний Attek. Вы можете пройти очные или дистанционные курсы, рассчитав время в соответствии с вашей занятостью — наши преподаватели помогут подготовиться к проверке знаний, предоставят всю необходимую информацию и объяснят все тонкости прохождения аттестации в соответствии с действующим законодательством для быстрого получения удостоверения.

Пожалуйста, оцените качество статьи:

Рейтинг статьи:

4,54 (Проголосовало: 25)

Вам может быть интересно:

  • Ответственность сторон во время сертификации
  • Пример паспорта лаборатории неразрушающего контроля
  • Оборудование для СОУТ
  • Ответственность за нарушения в применении профстандартов

Вам необходимо пройти обучение по электробезопасности на 4 группу?

Мы предлагаем Вам пройти обучение в лицензированном учебном центре.
Преподаватели курсов — ведущие специалисты в своих отраслях. Вы можете пройти
обучение по электробезопасности очно или заочно. При необходимости, мы можем провести корпоративное обучение в любом городе России.

Отправьте заявку на обучение и мы свяжемся с вами в течении 5
минут!

Ознакомлен и согласен с пользовательским соглашением

Тесты электробезопасности

Статья предоставлена ​​ Eastwood Park



В следующих абзацах и на диаграммах описываются тесты электробезопасности, обычно доступные для тестеров безопасности медицинского оборудования. Обратите внимание, что, хотя HEI 95 и DB9801 больше не актуальны, они упоминаются в тексте, поскольку многие отделы медицинской электроники использовали их в качестве основы для местных приемочных испытаний и даже протоколов рутинных испытаний. Протоколы, основанные на обоих наборах руководств, также доступны для многих тестеров безопасности медицинского оборудования.



6.1 Нормальное состояние и условия единичного отказа

Основной принцип философии электробезопасности заключается в том, что в случае возникновения единичного ненормального внешнего условия или отказа одного средства защиты от опасности должна возникнуть опасность. Такие условия называются «состояниями одиночной неисправности» (SFC) и включают в себя такие ситуации, как обрыв провода защитного заземления или одного провода питания, появление внешнего напряжения на контактной части, нарушение основной изоляции или ограничения температуры. устройства.

Если условие одиночной неисправности не применяется, говорят, что оборудование находится в «нормальном состоянии» (NC). Однако важно понимать, что даже в этом случае выполнение определенных тестов может поставить под угрозу средства защиты от поражения электрическим током. Например, если ток утечки на землю измеряется в нормальных условиях, полное сопротивление измерительного устройства, включенного последовательно с защитным заземляющим проводником, означает отсутствие эффективной дополнительной защиты от поражения электрическим током.

Многие тесты на электробезопасность проводятся при различных условиях одиночной неисправности, чтобы убедиться в отсутствии опасности, даже если эти условия возникнут на практике. Часто бывает так, что условия единичной неисправности представляют собой наихудший случай и дают самые неблагоприятные результаты. Очевидно, что безопасность испытуемого оборудования может быть поставлена ​​под угрозу при проведении таких испытаний. Персонал, проводящий испытания на электробезопасность, должен знать, что обычные средства защиты от поражения электрическим током не всегда работают во время испытаний, и поэтому должен принимать надлежащие меры предосторожности для собственной безопасности и безопасности окружающих. В частности, к испытуемому оборудованию не должны прикасаться никакие лица во время процедуры проверки безопасности.



6.2 Непрерывность защитного заземления

Сопротивление проводника защитного заземления измеряется между заземляющим контактом сетевой вилки и точкой защитного заземления на корпусе оборудования (см. рис. 6). Показание обычно не должно превышать 0,2 Ом в любой такой точке. Очевидно, что испытание применимо только к оборудованию класса I.

В соответствии с IEC60601 испытание проводится с использованием тока частотой 50 Гц от 10 до 25 А в течение не менее 5 секунд. Хотя это типовое испытание, некоторые испытатели безопасности медицинского оборудования имитируют этот метод. Повреждение оборудования может произойти при пропускании больших токов к точкам, не имеющим защитного заземления, например, функциональным заземлениям. При использовании сильноточных тестеров следует проявлять особую осторожность, чтобы убедиться, что пробник подключен к точке, предназначенной для защитного заземления.

HEI 95 и DB9801 Supplement 1 рекомендуют проводить испытание при токе 1 А или меньше по причине, описанной выше.

Если используемый прибор не делает этого автоматически, сопротивление используемых измерительных проводов следует вычесть из показаний.

Если непрерывность защитного заземления удовлетворительна, можно провести испытания изоляции.

Подходит для Класс I, все типы
Ограничение: 0,2 Ом
DB9801 рекомендуется?: Да, при 1 А или менее.
HEI 95 рекомендуется?: Да, при 1 А или менее.
Примечания: Убедитесь, что датчик находится в точке с защитным заземлением

Рис. 8. Измерение непрерывности защитного заземления.



6.3 Испытания изоляции

IEC 60601-1 (второе издание), пункт 17, устанавливает технические требования к электрическому разделению частей медицинского электрооборудования, соответствие которым в основном проверяется осмотром и измерением токов утечки. Дальнейшие испытания изоляции подробно описаны в разделе 20 «Электрическая прочность». В этих тестах используются источники переменного тока для тестирования оборудования, которое было предварительно подготовлено до заданного уровня влажности. Испытания, описанные в стандарте, являются типовыми испытаниями и не подходят для использования в качестве обычных испытаний.

HEI 95 и DB9801 рекомендуют для оборудования класса I измерять сопротивление изоляции на сетевой вилке между контактами под напряжением и нейтралью, соединенными вместе, и контактом заземления. В то время как HEI 95 рекомендовал использовать тестер изоляции 500 В постоянного тока, DB 9801 рекомендовал использовать 350 В постоянного тока в качестве испытательного напряжения. На практике это последнее требование может оказаться трудным, и в сноске было признано, что испытательное напряжение 500 В постоянного тока вряд ли причинит какой-либо вред. Полученное значение обычно должно превышать 50 МОм, но в исключительных случаях может быть меньше. Например, оборудование, содержащее нагреватели с минеральной изоляцией, может иметь сопротивление изоляции до 1 МОм при отсутствии неисправности. Испытание следует проводить со всеми неповрежденными предохранителями и включенным оборудованием, если имеются механические переключатели включения/выключения (см. рис. 9).).

Подходит для Класс I, все типы
Ограничения: Не менее 50 МОм
DB9801 рекомендуется?: Да
HEI 95 рекомендуется?: Да
Примечания: Оборудование, содержащее нагреватели с минеральной изоляцией, может давать значения до 1 МОм. Проверьте, включено ли оборудование.

Рисунок 9. Измерение сопротивления изоляции для оборудования класса I

HEI 95 дополнительно рекомендует для оборудования класса II измерять сопротивление изоляции между всеми контактными частями, соединенными вместе, и любыми доступными проводящими частями оборудования. Обычно это значение не должно быть меньше 50 МОм (см. рис. 10). Приложение 1 DB9801 не рекомендует проводить какие-либо испытания изоляции для оборудования класса II.

Подходит для Класс II, все типы с рабочими частями
Ограничения: не менее 50МОм.
DB9801 рекомендуется?:
HEI 95 рекомендуется?: Да
Примечания: Переместите щуп, чтобы найти наихудший случай.

Рисунок 10. Измерение сопротивления изоляции для оборудования класса II.

Удовлетворительные результаты испытаний целостности заземления и изоляции указывают на то, что приступать к испытаниям тока утечки безопасно.



6.4 Устройство измерения тока утечки

Устройство измерения тока утечки, рекомендованное IEC 60601-1, нагружает источник тока утечки резистивным сопротивлением около 1 кОм и имеет точку половинной мощности при частоте около 1 кГц. Рекомендуемое измерительное устройство было немного изменено в деталях между редакциями стандарта 1979 и 1989 годов, но функционально осталось очень похожим. На рис. 11 показано расположение измерительного устройства. Используемый милливольтметр должен показывать истинное среднеквадратичное значение и иметь входное сопротивление более 1 МОм. На практике это легко достижимо с помощью большинства современных мультиметров хорошего качества. Счетчик в показанных схемах измеряет 1 мВ на каждую мкА тока утечки.

Рисунок 11. Устройство для измерения токов утечки.



6.5 Ток утечки на землю

Для оборудования класса I ток утечки на землю измеряется, как показано на рис. 12. Ток следует измерять при нормальной и обратной полярности сети. HEI 95 и DB9801 Supplement 1 рекомендуют измерять ток утечки на землю только в нормальном состоянии (NC). Многие тестеры безопасности предлагают возможность выполнить тест в условиях одиночной неисправности, разомкнутой цепи нейтрального проводника. Такое расположение обычно дает более высокие показания тока утечки.

Одним из наиболее значительных изменений в отношении электробезопасности в редакции IEC 60601-1 2005 г. является увеличение в 10 раз допустимого тока утечки на землю до 5 мА в нормальных условиях и 10 мА в условиях одиночной неисправности. Это объясняется тем, что ток утечки на землю сам по себе не опасен.

Более высокие значения токов утечки на землю в соответствии с местными нормами и стандартом IEC 60364-7-710 (электроснабжение для медицинских учреждений) разрешены для стационарно установленного оборудования, подключенного к выделенной цепи питания.

Подходит для Оборудование класса I, все типы
Ограничения: 0,5 мА в НЗ, 1 мА в SFC или 5 мА и 10 мА соответственно для оборудования, разработанного в соответствии с IEC60601-1:2005.
DB9801 рекомендуется?: Да, только в нормальном состоянии.
HEI 95 рекомендуется?: Да, только в нормальном состоянии.
Примечания: Измерение при нормальном и обратном питании сети. Убедитесь, что оборудование включено.

Рис. 12. Измерение тока утечки на землю.





6.6 Ток утечки корпуса или ток прикосновения

Ток утечки корпуса измеряется между открытой частью оборудования, которое не предназначено для защитного заземления, и реальным заземлением, как показано на рис. 13. Испытание применимо к как для оборудования класса I, так и для оборудования класса II и должно выполняться с нормальной и обратной полярностью сети. ВУЗ 95 рекомендовал проводить испытание при разомкнутой цепи защитного заземления SFC для оборудования класса I и при нормальных условиях для оборудования класса II. Приложение 1 DB9801 рекомендует проводить испытание в нормальных условиях только для оборудования как класса I, так и класса II. Многие тестеры безопасности также позволяют выбирать SFC прерывания токоведущих или нейтральных проводников. Точки на оборудовании класса I, которые, скорее всего, не будут иметь защитного заземления, могут включать лицевые панели, узлы ручек и т. д.

Термин «ток утечки корпуса» был заменен в новой редакции стандарта IEC 60601-1 термином «ток прикосновения», что привело его в соответствие с IEC 60950-1 для оборудования информационных технологий. Однако пределы тока прикосновения такие же, как и пределы тока утечки корпуса согласно второму изданию стандарта: 0,1 мА в нормальных условиях и 0,5 мА в условиях одиночной неисправности.

На практике, если часть оборудования имеет доступные проводящие части с защитным заземлением, то для соответствия новым требованиям к току прикосновения ток утечки на землю должен соответствовать старым ограничениям. Это связано с тем, что при испытании тока прикосновения из точки защитного заземления с отсоединенным проводом защитного заземления оборудования значение будет таким же, как и для тока утечки на землю в нормальных условиях.

Следовательно, если регистрируются более высокие токи утечки на землю для оборудования, разработанного в соответствии с новым стандартом, важно проверить ток прикосновения в условиях единичного замыкания, обрыв цепи на землю, со всех доступных проводящих частей.

Подходит для Оборудование класса I и класса II всех типов.
Ограничения: 0,1 мА в НЗ, 0,5 мА в SFC
DB9801 рекомендуется?: Да, только НЗ
HEI 95 рекомендуется?: Да, класс I SFC, обрыв цепи заземления, класс II НЗ.
Примечания: Убедитесь, что оборудование включено. Нормальная и обратная сеть. Переместите датчик, чтобы найти наихудший случай.

Рисунок 13. Измерение тока утечки корпуса

6.7 Ток утечки пациента рабочие части, имеющие одинаковую функцию, соединены вместе и заземлены (рис. 14). Для оборудования типа CF ток измеряется от каждой контактной части по очереди, и утечка тока утечки не должна превышаться ни для одной контактной части (рис. 15).

HEI 95 придерживался того же метода, однако DB9801 Приложение 1 рекомендовало измерять ток утечки пациента от каждой контактной части по очереди для всех типов оборудования, хотя рекомендуемые пределы тока утечки не были пересмотрены с учетом измененного теста. метод для оборудования B и BF.

При выполнении измерений тока утечки пациента следует соблюдать особую осторожность, чтобы выходы оборудования были неактивны. В частности, выходы оборудования для диатермии и стимуляторов могут привести к летальному исходу и повредить испытательное оборудование.

Подходит для Все классы, оборудование типа B и BF, имеющее рабочие детали.
Ограничения: 0,1 мА в НЗ, 0,5 мА в SFC.
DB9801 рекомендуется?:
HEI 95 рекомендуется?: Да, обрыв цепи заземления SFC класса I, нормальное состояние класса II.
Примечания: Оборудование включено, но выходы неактивны. Нормальная и обратная сеть.

Рис. 14. Измерение тока утечки пациента с соединенными вместе контактными частями

Применимо к Оборудование класса I и класса II, тип CF (B и BF только для DB9801), имеющее рабочие детали.
Ограничения: 0,01 мА в НЗ, 0,05 мА в SFC.
DB9801 рекомендуется?: Да, все типы, только нормальное состояние.
HEI 95 рекомендуется?: Да, только тип CF, класс I SFC, обрыв цепи заземления, класс II нормальное состояние.
Примечания: Оборудование включено, но выходы неактивны. Нормальная и обратная сеть. Ограничения указаны на электрод.

Рисунок 15. Измерение тока утечки пациента для каждой контактной части по очереди



6.8 Вспомогательный ток пациента функция связана вместе. Когда все возможные комбинации проверяются вместе со всеми возможными состояниями одиночной неисправности, это дает чрезвычайно большое количество данных сомнительной ценности.

Подходит для Все классы и типы оборудования, имеющие рабочие детали.
Ограничения: Тип B и BF — 0,1 мА в НЗ, 0,5 мА в SFC. Тип CF — 0,01 мА в НЗ, 0,05 мА в SFC.
DB9801 рекомендуется?:
HEI 95 рекомендуется?:
Примечания: Убедитесь, что выходы неактивны. Нормальная и обратная сеть.

Рис. 16. Измерение вспомогательного тока пациента.



6.9 Сеть на контактных частях (утечка у пациента)

При подаче сетевого напряжения на контактные части можно измерить ток утечки, который может протекать от внешнего источника в контуры пациента. Схема измерения показана на рис. 18.

Несмотря на то, что тестер безопасности обычно подключает токоограничивающий резистор последовательно с измерительным устройством для проведения этого испытания, все же существует опасность поражения электрическим током. Поэтому при проведении испытания следует проявлять большую осторожность, чтобы избежать опасности, связанной с подачей сетевого напряжения на контактные части.

Следует внимательно рассмотреть необходимость или полезность проведения этого теста на регулярной основе с учетом связанной с этим опасности и возможности возникновения проблем с оборудованием. Целью испытания по IEC 60601-1 является обеспечение отсутствия опасности поражения электрическим током пациента, который по какой-либо неустановленной причине находится под потенциалом выше земли из-за соединения контактирующих частей испытуемого оборудования. Стандарт требует, чтобы указанные пределы тока утечки не превышались. Нет никакой гарантии, что производительность теста не повлияет на работу оборудования. В частности, следует соблюдать осторожность при работе с чувствительным оборудованием для физиологических измерений. Короче говоря, тест представляет собой «типовой тест».

Большинство специалистов по тестированию безопасности медицинского оборудования называют это испытание «электропитание на контактных частях», хотя оно не является универсальным. Один производитель называет тест просто «Утечка через пациента — F-тип». Во всех случаях в месте выбора теста должен быть виден индикатор опасности.

Подходит для Класс I и класс II, типы BF и CF с рабочими частями.
Ограничение: Тип BF — 5 мА; тип CF — 0,05мА на электрод.
DB9801 рекомендуется?:
HEI 95 рекомендуется?:
Примечания: Убедитесь, что выходы неактивны. Нормальная и обратная сеть. Требуется осторожность, особенно при использовании оборудования для физиологических измерений.

Рисунок 17. Схема измерения сети на контактных частях



6.10  Краткий обзор токов утечки

В следующей таблице приведены пределы тока утечки (в мА), указанные в стандарте IEC60601-1 (второе издание) для наиболее часто выполняемых тестов. Большая часть оборудования, используемого в настоящее время в больницах, вероятно, была разработана в соответствии с этим стандартом, но обратите внимание, что допустимые значения тока утечки на землю были увеличены в третьем издании стандарта, как обсуждалось выше.

Указанные значения относятся к постоянному току. или переменного тока (среднеквадратичное значение), хотя более поздние поправки к стандарту включали отдельные пределы для постоянного тока. элемент утечки через пациента и вспомогательные токи пациента на уровне одной десятой от значений, перечисленных ниже. Они не были включены в таблицу, поскольку на практике редко возникает проблема исключительно с постоянным током. утечка, если об этом не свидетельствует проблема с комбинированным преобразователем переменного и постоянного тока. утечка.



Ток утечки
Тип B
НЗ SFC
Тип BF
НЗ SFC
Тип CF
НЗ SFC
Земля
Земля для стационарного оборудования
Корпус
0,1 0,5
0,1 0,5
0,1 0,5
Пациент
0,1 0,5
0,1 0,5
0,01 0,05
Сеть на рабочей части
0,05
Вспомогательный пациент
0,1 0,5
0,1 0,5
0,01 0,05

* Для оборудования класса II типа CF HEI95 рекомендует предельное значение тока утечки корпуса 0,01 мА в соответствии с изданием BS 5724 1979 года.

Таблица 2. Сводка предельных значений тока утечки.



6.11 Сравнение HEI 95 и DB 9801 Приложение 1 рекомендации

Тест ВУЗ 95 DB9801 Дополнение 1
Непрерывность заземления Используйте испытательный ток 1 А или менее Предел 0,2 Ом Используйте испытательный ток 1 А или менее Предел 0,2 Ом
Изоляция для оборудования класса 1 Измерьте между L и N, соединенными вместе, и E, используя тестер постоянного тока 500 В. Предел > 50 МОм. Исследуйте более низкие значения Измерьте между L и N, соединенными вместе, и E, используя тестер постоянного тока 350 В. Предел > 20 МОм. Исследуйте более низкие значения
Изоляция для оборудования класса II Измерение между рабочими частями и доступными токопроводящими частями оборудования. Предел > 50 МОм. Исследуйте более низкие значения Нет рекомендации.
Ток утечки на землю Измерение в нормальных условиях Предел < 0,5 мА Измерение в нормальных условиях Предел < 0,5 мА
Ток утечки корпуса Измерение в SFC, обрыв цепи заземления для класса 1, нормально замкнутый для класса II Предел <0,5 мА для класса 1 <0,1 мА для класса II Измерение только в НЗ Предел < 0,1 мА
Ток утечки пациента Измерение от всех рабочих частей, соединенных вместе для оборудования B и BF, и от каждой рабочей части по очереди для типа CF. Измерение при SFC, обрыв цепи заземления для класса 1, нормальное замыкание для класса II. Ограничения:

  • Класс I, B и BF < 0,5 мА
  • Класс II, B и BF < 0,1 мА
  • Класс I, CF < 0,05 мА на электрод
  • Класс II, CF < 0,01 мА на электрод
Измерение от каждой контактной части по очереди, для всех типов оборудования Измерение только при НЗ Пределы

  • Тип B и BF <0,1 мА на электрод
  • Тип CF < 0,01 на электрод

Далее >> Протоколы тестирования и проверки

Изменение доходов для прицелов для сварных шв.

Это единственный экран, на котором можно получить доступ к режиму инструктора.
2. Вставьте и поверните ключ инструктора в замочную скважину на правой стороне передней панели. Это автоматически направит программу в режим инструктора.

3. С помощью джойстика выделите «Допуски», расположенные в правом верхнем углу экрана режима инструктора, и нажмите красную кнопку «Выбрать» для доступа.

4. В разделе «Допуски» выберите «Настройка допуска». Используйте джойстик для переключения между различными настройками допуска. Если вы еще не создали файл допуска, выполните каждый шаг ниже. Если вы создали файл допуска, перейдите к шагу №7.













ПРИМЕЧАНИЕ . Пользователь не может вносить изменения в файл настроек по умолчанию.

Создание файла изменяемого допуска:

5. Нажмите желтую кнопку «Редактировать». С помощью джойстика выделите «Создать новый» и нажмите красную кнопку «Выбрать». Это переместит программу прямо на экран входа в систему, чтобы назвать файл, который вы создаете.







6. С помощью джойстика и красной кнопки «Выбор» введите имя создаваемого файла. Как правило, пользователи называют файл в соответствии с внесенными изменениями.

7. Нажмите зеленую кнопку «Настроить».

8. Выберите нужное соединение, чтобы настроить допуск, и нажмите красную кнопку «Выбрать».

9. Выберите нужный процесс и нажмите зеленую кнопку «Настроить». Это приведет вас к экранам настройки допуска.

10. Используйте белые стрелки для навигации по доступным настройкам допуска. Перейдите к допуску шаблона и цели и с помощью джойстика выделите поле допуска, которое вы хотите изменить. Чтобы изменить какой-либо допуск, выделите нужный допуск с помощью джойстика и нажмите красную кнопку «Выбор».









11. Блок регулировки допусков находится в правой части экрана. С помощью джойстика выполните необходимые настройки. Для переключения между проходами нажмите синюю кнопку «Следующий проход» или желтую кнопку «Предыдущий проход». Номер пропуска находится в правом верхнем углу экрана.

ПРИМЕР : Если вы хотите изменить целевой допуск сварки 1G GMAW короткой дугой, выделите допуск и нажмите красную кнопку «Выбрать». Затем с помощью джойстика переместитесь к блоку оси X четвертого прохода и измените его с 0,26 на 0,26 (настройка оси X не была изменена намеренно) и ось Y с 0,22 на 0,19.

Изменения для пятого прохода относятся к оси X с 0,26 до 0,26 и оси Y с -0,22 до -0,19. Измените шестой проход по оси X с 0,41 на 0,41 и по оси Y с 0,29.до 0,22. Измените седьмой проход по оси X с 0,41 на 0,41 и по оси Y с 0,29 на -0,22. Это приведет к тому, что точки прицеливания для каждого прохода будут перемещаться, выводя впадину из середины сварного шва.

12. После внесения изменений нажмите зеленую кнопку «Установить допуск».


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
