2. Методы ультразвуковой дефектоскопии

Большинство
ультразвуковых дефектоскопов являются
импульсными.Принцип
действия их основан на посылке
ультразвуковых импульсов в изделие и
приеме их отражений от несплошностей
или конструктивных элементов изделий.
Структурная схема дефектоскопа с
электронно-лучевой трубкой приведена
на рис. 2.1.1.

Рис. 2.1.1. Структурная
схема ультразвукового дефектоскопа с
электронно-лучевой трубкой. 1 – блок
синхронизации, 2 – генератор импульсов
возбуждения, 3, 3
– ПЭП, 4 – контролируемое изделие,
5
– приемник, 6 – электронно-лучевая
трубка (ЭЛТ), 7 – генератор развертки
ЭЛТ и строб-импульсов, 8 – блок цифрового
отсчета координат (БЦО), 9 – автоматический
сигнализатор дефектов (АСД), 10 – блок
питания, К – переключатель режимов
работы

Блок синхронизации
(1) вырабатывает импульсы для согласования
работы всех остальных узлов дефектоскопа.
Генератор импульсов возбуждения
(зондирующих импульсов) (2) формирует
короткий электрический зондирующий
импульс, который с выхода дефектоскопа
подается на преобразователь для его
возбуждения (3). Отраженный от
противоположного торца изделия (донный)
или от дефекта эхо-сигнал принимается
тем же (совмещенная схема включения)
или другим (раздельная схема)
преобразователем, который подключаются
к входу приемника (5) дефектоскопа.
Приемник дефектоскопа имеет предварительный
усилитель с калиброванной регулировкой
усиления или аттенюатором (калиброванная
регулировка ослабления). Эта калиброванная
регулировка используется для измерения
отношения амплитуд эхо-сигналов и служит
для настройки дефектоскопа на заданный
уровень чувствительности. Приемник
также включает в себя блок временной
регулировки чувствительности (ВРЧ),
который может изменять усиление
дефектоскопа в зависимости от времени
прихода эхо-сигнала (глубины залегания
отражателя) и служит для обеспечения
равенства отображаемых на экране
дефектоскопа амплитуд эхо-сигналов от
равновеликих отражателей, залегающих
на разных глубинах и подавления шумов
в области за зондирующим импульсом.
Зона ВРЧ во многих дефектоскопах,
используемых в рельсовой дефектоскопии,
ограничена несколькими десятками
миллиметров и используется при проверке
мертвой зоны.

После приемника
сигнал детектируется, усиливается видео
усилителем и подается на вертикальные
пластины электронно-лучевой трубки
(ЭЛТ) (6), автоматический сигнализатор
дефектов (АСД) (9) и блок цифрового отсчета
координат (БЦО) дефектов. Для выделения
временного интервала, в течение которого
блок АСД анализирует наличие и уровень
принимаемых эхо-сигналов и принимает
решение о включении или выключении
звуковой или иной индикации служит
генератор строб-импульсов, а для
формирования осциллограммы на ЭЛТ –
генератор развертки (7). В режиме
А-развертки на экране ЭЛТ индицируется
осциллограмма зондирующего импульса,
эхо-сигналов и строб-импульсов. Расстояние
до эхо-сигналов по горизонтальной шкале
(время прихода эхо-сигнала) пропорционально
расстоянию до отражателей, а величина
сигнала по вертикальной шкале –
максимальной амплитуде эхо-импульса.

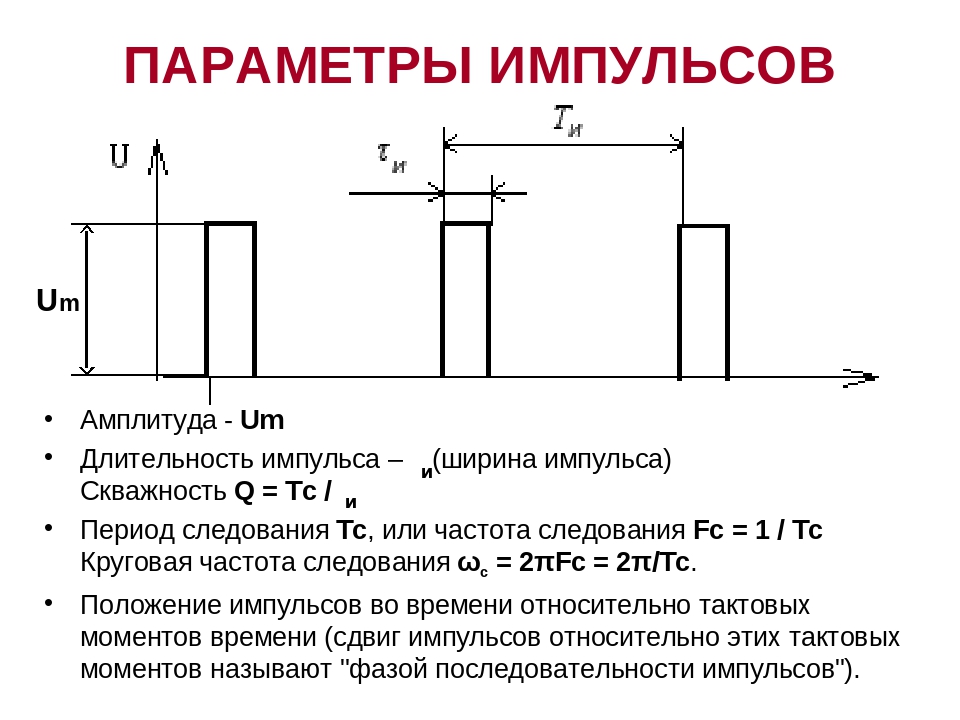

Через заданный
промежуток времени (период следования
зондирующих импульсов Т_ЗИ)
процесс повторяется. В технических
характеристиках дефектоскопов обычно
указывается частота следования
зондирующих импульсов f_ЗИ
= 1/Т_ЗИ,
которая зависит от величины зоны контроля
и скорости перемещения ПЭП и находится
в пределах 1000 Гц.

Зондирующие
импульсы могут иметь различную форму,
как правило колоколообразную или
экспоненциальную (рис. 2.1.2).

Рис. 2.1.1. Параметры
зондирующих импульсов

(а – экспоненциального,
б – колоколообразного, в – реальный
ЗИ)

К основным параметрам
зондирующего импульса относятся:
t_ЗИ
– длительность ЗИ (мкс), U_ЗИ
– амплитуда ЗИ (В), f
– частота
высокочастотного заполнения – частота
УЗ волны (МГц).

Длительность ЗИ
измеряется на заданном (обычно 0,1U_ЗИ)
уровне от максимального значения.
Зондирующий импульс содержит от 1 до 10
периодов колебаний с рабочей частотой
и имеет длительность 0,4 – 5,0 мкс.
