Монтаж анкерных зажимов и подвески для СИП-2

Комплект ES 1500Е состоит из:

• поддерживающего зажима PS 1500+LM-E (сечение нулевой несущей жилы: от 16 до 95 мм кв.)
• кронштейна типа CS 1500Е

Установка зажима подвески на несущую нулевую жилу
Установка поддерживающего зажима ES 1500Е на несущую нулевую жилу осуществляется вручную, монтажный инструмент при этом не требуется. Необходимо отделить несущую нулевую жилу от токопроводящих жил, используя отделительные клинья Е 894. Несущую нулевую жилу вложить в углубление поддерживающего зажима и закрепить провод в зажиме, нажимая с двух сторон на фиксатор. Проверить положение токопроводящих жил: они должны находиться под подвесным зажимом или перед ним. Скрепить провода стяжными хомутами Е 778 на расстоянии примерно 15 см по обе стороны от зажима. Вставить стяжной хомут Е778 в отверстие в поддерживающем зажиме и скрепить провода под зажимом.

Ответвление к вводам в здания в одну сторону от ВЛ проводов СИП.

Схемы ответвлений к вводам в здания

Ответвления к вводам в здания в две стороны от ВЛ проводов СИП.

Количество оснастки
Позиция	Наименование обозначение	Количество на опору при ответвлении							Масса, кг
		без ответв- ления	в одну сторону			в две стороны
			2	4	2х2	2	4	2х2
1	Заземляющий проводник ЗП6 см. 25.0017-43	0,3	0,65			1,2			0,5 м
2	Металлическая лента 20×0,7×1000 мм F207	2	3			4			0,078
3	Скрепа NC20	2	3			4			0,01
4	Комплект промежуточной подвески ES 1500 E	1	1			1			0,65
5	Кронштейн анкерный СА 16	—	1	1	2	2	2	4	0,1
6	Натяжной зажим DN 123 для СИП 2×16 — 2×25	—	1	—	2	2	—	4	0,11
	Натяжной зажим DN123 для СИП 4×16-4×25	—	—	1	—	—	2	—	0,11
	Натяжной зажин РА 1500 для СИП 3×35+1×54,6; 3×50+1х54,6; 3×70+1х54,6								0,46
7	Зажим Р 71 для ответвления жилы СИП сечением 16, 25 и 35 мм кв.	—	2	4	4	4	8	8	0,125
	Зажим Р 70 для ответвления жилы СИП сечением 50 и 70 мм кв.								0,18
8	Зажим Р 72 для ЗП6	1	1			1			0,1
9	Платочный зажим CD35	1	1			1			0,13
10	Стяжной хомут E778, для фазных жил сечением больше 70 мм кв. Е260	2	3	3	4	4	4	6	0,015

Примечание: При использовании натяжного зажима РА 1500 и для ответвления 2×2, кронштейн СА 16 следует заменить на кронштейн CS 10.3 с добавлением скрепы поз. 3 и одного метра металлической ленты поз. 2.
Комплект промежуточной подвески ES 1500 Е устанавливается на «флажок» верхнего заземляющего проводника стойки, а кронштейны СА 16 должны устанавливаться на «флажки» заземляющего проводника ЗП6.

Установка анкерных зажимов на магистралях ВЛИ.
Анкерный зажим для СИП с изолированной несущей нулевой жилой.
Корпус зажима должен быть устойчив к коррозии и выполнен из алюминиевого сплава.

Анкерное крепление без разрезания провода

Количество оснастки
Позиция	Наименование обозначение	Количество	Масса, кг
1	Заземляющий проводник ЗП6 см. 25.0017-43	1	0,5 м
2	Металлическая лента 20×0,7×1000 мм F207	2	0,078
3	Скрепа NC20	2	0,02
4	Анкерный кронштейн CS 10.3	2	0,3
5	Натяжной зажим PA 1500 дли СИП с сечением нулевой жилы 50-70 мм кв.	2	0,46
	Натяжной зажим PA 2200 дли СИП с сечением нулевой жилы 95 мм кв.		0,58
	Натяжной зажим DN123 для СИП 4×16-4×25		0,11
6	Зажим Р 72 для ЗП6	1	0,1
7	Платочный зажим CD35	2	0,13
8	Стяжной хомут E778, для фазных жил сечением больше 70 мм кв. Е260	2	0,015

Анкерный кронштейн CS10.3 устанавливается на «флажок» верхнего заземляющего проводника стойки типа СВ95.

Установка анкерных зажимов для ответвления от магистрали к вводам.
Монтаж ответвлений от СИП магистрали к вводам в здание выполняют два электролинейщика. С бухты или катушки вручную отматывают СИП ответвления между опорой и зданием.
Устанавливают анкерный зажим, поднимают провод на опору и навешивают анкерный зажим на крюк опоры или кронштейн СА 16.
Другой электролинейщик поднимается к крюку или кронштейну СА 16, установленному на стене здания, натягивает провод ответвления, отмечает на нем место крепления второго анкерного зажима. Замерив расстояние от крюка или кронштейна до места соединения проводов ответвления с внутренней проводкой, электролинейщик секторными ножницами отрезает провод от бухты, устанавливает анкерный зажим и закрепляет на стене здания. Схема установки анкерного зажима ответвления типа DN 123 на стене дома приведена на рисунке. На СИП накладывают стяжные хомуты Е 778, располагая их с обеих сторон анкерного зажима. Свободные торцы изолированных жил защищают колпачками СЕ 6.35 во избежание попадания влаги внутрь жилы.

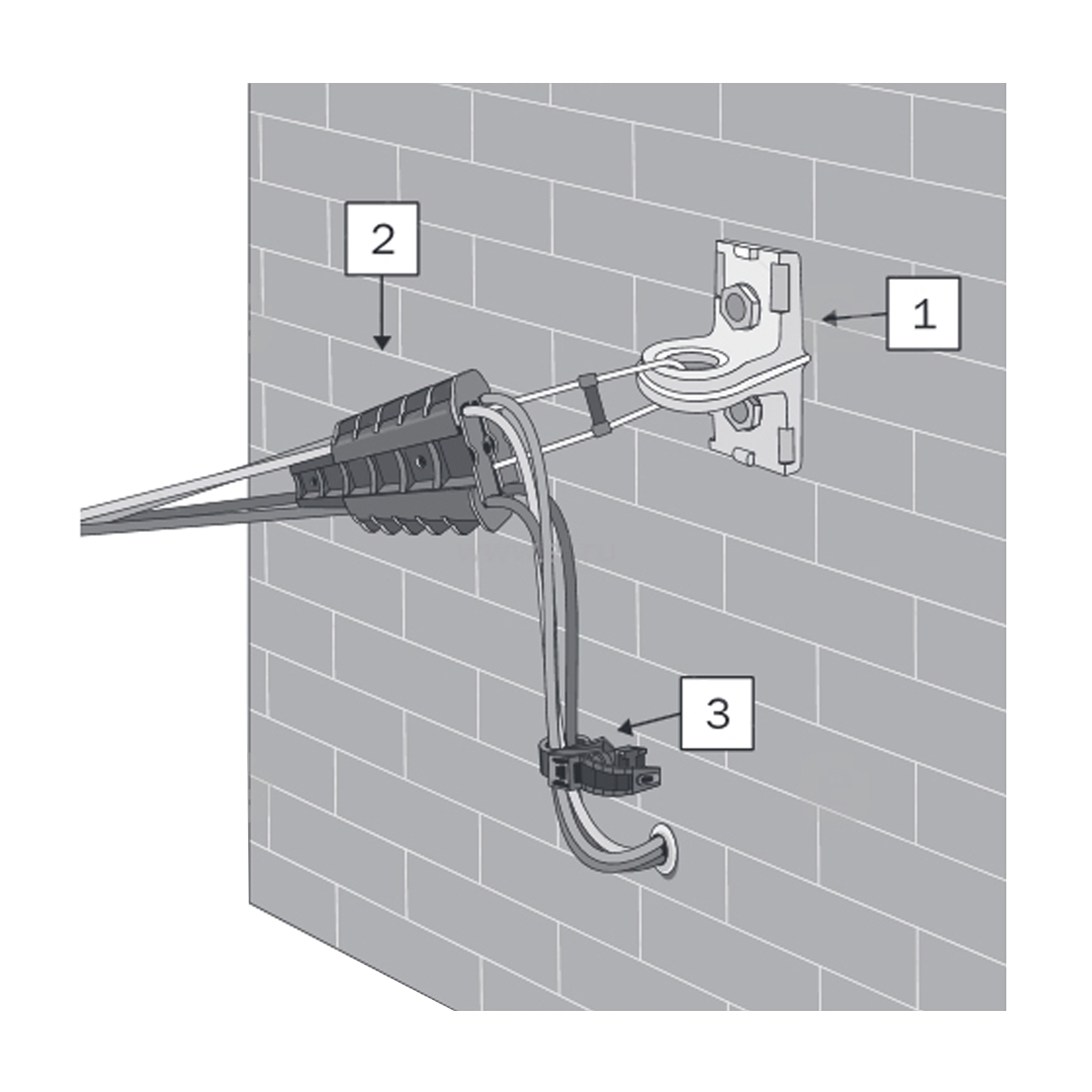

Установка анкерного зажима на стене дома.
1. Снимают с корпуса зажима металлическую петлю.
2. Закрепляют петлю на кронштейне или крюке, установленном на стене здания.
3. Петлю снова устанавливают на корпусе зажима.
4. Удаляют из корпуса зажима клин, в свободное пространство корпуса вставляют жилы ответвления (две или четыре).
5. Устанавливают клин между жилами и корпусом зажима.

Ввод в здание проводом ВВГ.

Ввод в ТП самонесущим изолированным проводом.

Количество оснастки
Позиция	Наименование обозначение	Количество				Масса, кг
		ввод в здание		ввод в ТП
		2 пр.	4 пр.	2 пр.	4 пр.
1	Кронштейн анкерный СА16	1	1	1	1	0,1
2	Натяжной зажим DN 123 для СИП 2×16 — 4×25	1	1	1	1	0,11
	Натяжной зажим PA 1500 для СИП с сечением нулевой жилы 50-70 мм кв.					0,46
3	Зажим с раздельной затяжкой болтов Р 21	2	4	—	—	0,06
4	Изолированный наконечник CPTAUR	—	—	2	4	0,1
5	Провод ВВГ ГОСТ 16442-80	L	L	—	—	м
6	Трубка стальная ГОСТ3262-75	L	L	L	L	м
7	Трубка поливинилхлоридная ТУ38.105.1832-89	L	L	L	L	м
8	Шуруп d10 L=120 мм	1	1	1	1	—
9	Дюбель пол шуруп d10	1	1	1	1	—
10	Стяжной хомут E778, для фазных жил сечением больше 70 мм кв. Е260	—	—	2	2	0,015
11	Колпачок СЕ 6.35 (СЕ 25.150)	2	4	—	—	0,004

Смотри ещё по разделу на websor:

Зажим анкерный PAC 1500 Niled

Ростов-на-Дону
ул. Механизаторов, д. 13

+7 (988) 890-11-88
Пн-пт с 8:00 до 18:00

Сечение жилы, мм²:

50-70

Предельная нагрузка, кН:

15

Диаметр жилы по изоляции, мм:

11-14

Кол-во в упаковке, шт:

40

Цена, розница:

619,92 ₽

Цена, опт:

530,38 ₽

Цена, крупный опт:

516,60 ₽

Наличие:

в наличии

Описание

Характеристика

• Корпус выполнен из алюминиевого сплава методом экструзии, что обеспечивает высокую надежность зажима и его устойчивость к механическим воздействиям.
• Тросик имеет специальную накладку (коуш), защищающую его от износа при креплении на кронштейне (крюке).
• Зажимы рассчитаны на монтаж при температуре до −20° С и эксплуатацию при температуре до −60° С.
• Зажимы отличаются высокой прочностью, устойчивостью к коррозии, компактны.
• Установка зажимов производится без инструментов.

Отличительные особенности

• Тросик зажима PAC 1500 выполнен из нержавеющей стали, запрессован в корпусе зажима и снабжен крюком для подвешивания и блокировки на кронштейне без снижения механического тяжения магистрального провода в процессе монтажа СИП.

Назначение и область применения

• Зажим предназначен для крепления нулевой изолированной несущей жилы провода СИП-2 к анкерному кронштейну или крюку (на концевых, угловых, промежуточных опорах воздушных линий, на стенах зданий). Анкерный клиновый зажим РАС 1500 снабжен карабином для подвешивания на кронштейне без снижения механического тяжения магистрального провода в процессе монтажа СИП.
•  Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!

Последовательность операций монтажа анкерных зажимов PAC 1500:

• закрепить анкерного клиновой зажим на кронштейне при помощи карабина.
• выдвинуть из корпуса клиновые вставки.
• завести нулевую несущую жилу СИП между клиновыми вставками.
• заклинить вставки рукой в корпусе зажима.
• натяжением провода СИП дозаклинить в зажиме несущую жилу
• специальный инструмент для монтажа не требуется.
• рекомендуется использовать зажимы типа PAC 1500 на кронштейнах CS 10.3, CB 600, CT 600 и на крюках B 16, CF 16.

Условия монтажа:

• монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
• подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
• линейная арматура монтируется с применением стандартных инструментов и приспособлений.  в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
• безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.

Гарантии изготовителя:

• Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
• Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
• Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
• Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
• Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта





Анкерные зажимы от US Communication Service

Анкерный зажим — приспособление, специально разработанное для быстрого и надежного монтажа кабелей связи любой конструкции (самонесущих кабелей в полиэтиленовой оболочке, кабелей с выносным силовым элементом из диэлектрического стекловолокна или стального троса ), а также для крепления СИП проводов.

Где используются натяжные анкерные (клиновые) зажимы?
Анкерные (клиновые) зажимы UScomService имеют множество вариантов конструкции, функциональных и рабочих параметров, разнообразие которых позволяет легко выполнять любые задачи по прокладке кабелей и проводов по воздуху. Хомуты успешно применяются на всех видах опор, на прямых магистральных линиях, позволяя выполнять повороты и ответвления трасс, вводы в здания и сооружения, между фасадами зданий.

Как выбрать анкерный (натяжной) зажим для оптического кабеля?
При выборе анкерного зажима учитываются следующие моменты: Необходимость обеспечения провеса кабеля, длительная работа зажима и самой сети по воздуху, надежная фиксация кабеля связи или проводов СИП в натяжной зажим — отсутствие эффекта проскальзывания троса.

При выборе арматуры для натяжения троса следует учитывать тип троса, его диаметр, рассчитать необходимую нагрузку на хомут. Натяжные зажимы считаются основными точками крепления самонесущего оптического кабеля.

Часто возникают вопросы о рабочих нагрузках анкерных зажимов.
Анкерные клиновые зажимы UScomService, например, h30 для круглого оптического кабеля, имеют заявленную на заводе рабочую нагрузку 2 кН для диаметров 8-10 мм и 2,2 кН ​​для больших диаметров. Реально они выдерживают до 2,4 — 2,6 кН, при пролетах 50 — 100 м — достаточно 2 кН. Вся продукция нашей компании полностью соответствует заявленным техническим характеристикам, проходит испытания по всем возможным параметрам, проводятся сравнительные испытания с аналогичной продукцией других производителей оптоволоконной арматуры.

Почему такие зажимы называются клиновыми?
Такое название они получили благодаря конструкции хомута. Крепление кабеля происходит за счет того, что кабель прочно зажимается между двумя клиньями зажима. Усилие рассчитывается опытным путем в лабораторных условиях, чтобы предотвратить проскальзывание троса и его деформацию.

Льготы
Следует соблюдать технические условия применения клиновых зажимов, а именно разрешается использовать 50 — 100 метров на участках маршрута, то есть на коротких рейсах. Материал клиньев и корпуса изготовлен из специального композитного полимера, устойчивого к ультрафиолету, стойкого к различным погодным условиям и воздействиям окружающей среды – это позволяет широко использовать арматуру UScomService в любом регионе США с перепадами температур или при ярком солнечном свете. Простота монтажа, не требует специальных знаний, приспособлений, установка производится в короткие сроки.

---

---

← Предыдущее сообщение

Новая запись →

для СИП 4х16 мм и 2х16 мм, 4х50 мм, 4х25 мм, натяжные, для оптического кабеля, абонентские и др. типы

1. Характеристика
2. Взгляды
3. Размеры (изменить)
4. Встреча
5. Особенности установки

При строительстве новых воздушных линий электропередач или абонентских линий связи применяют анкерные зажимы, значительно облегчающие и ускоряющие монтаж. Существует несколько видов таких креплений. В этой статье будут перечислены основные виды и параметры этих изделий.

Характеристика

Зажим анкерный для СИП — устройство, предназначенное для надежной фиксации САП между опорами, на которых они крепятся.

Так как анкерные зажимы долгое время используются на открытом воздухе, основной упор в их конструкции делается на прочность.

Зажимные устройства для СИП изготавливают из сплавов на основе алюминия, оцинкованной стали или очень прочного термопластика. Рассмотрим основные характеристики этих изделий.

• Простота и скорость монтажа. Работа не требует специальной подготовки специалистов, а это значительно сокращает время, затрачиваемое на прокладку ЛЭП.
• Безопасность. Конструкция креплений очень продумана, что позволяет снизить травматизм сотрудников и повреждение кабелей при монтаже.
• Возможность сэкономить. За счет простой и надежной конструкции снижается расход материалов на монтаж электрических сетей.
• Надежность. Анкеры хорошо служат при любых атмосферных условиях.

А еще одной из особенностей хомутов является то, что они не подлежат ремонту: при выходе из строя их необходимо заменить.

Виды

Анкерные зажимы делятся на несколько типов.

• Клиновидный. Проводка крепится между двумя пластиковыми клиньями. Обычно его применяют при расстоянии между опорами около 50 м. Эти крепления также можно использовать для прокладки оптоволоконного абонентского кабеля. Его очень легко и просто монтировать, стоит он недорого. Но когда нужно крепить проволоку на очень больших зазорах, то она не подходит, так как может сползти. Это может вызвать провисание и, как следствие, обрыв СИП.

• Стрейч. Это особый вид крепления электропроводки, очень надежный, с его помощью на линиях монтируются различные кабели. Благодаря особой конструкции он гасит вибрации от ветра и надежно фиксирует проводку в хомуте.

• Поддерживающий. Применяется для того, чтобы не было провисания проводки, а также если монтаж кабелей производится в помещениях под потолком. Это предотвращает провисание проводов, что, как правило, помогает им прослужить дольше.

Если вам нужно срастить провода разного диаметра, то на помощь придет концевой зажим. Изготавливается из алюминиевого сплава, изолированные или неизолированные провода крепятся болтами.

Размеры (правка)

Применение и параметры анкерных зажимов, а также их типы устанавливаются ГОСТ 17613-80. Для получения дополнительной информации о правилах, пожалуйста, ознакомьтесь с соответствующими стандартами.

Рассмотрим самые распространенные варианты.

Зажимы анкерные 4х16 мм, 2х16 мм, 4х50 мм, 4х25 мм, 4х35 мм, 4х70 мм, 4х95 мм, 4х120 мм, 4х185 мм, 4х150 мм, 4х120 мм, 4х185 мм наиболее эффективно применяются для прокладки воздушных электрических и абонентских линий. При этом первая цифра указывает на количество жил, которые может нести якорь, а вторая указывает на диаметр этих жил.

А также есть другой вид маркировки, например, 25х100 мм (2х16-4х25 мм2).

Диапазон диаметров сечения проводов, которые можно закрепить в креплениях анкерного типа, огромен. Это могут быть тонкие тросы диаметром от 3 до 8 мм, средние тросы от 25 до 50 мм, а также большие жгуты от 150 до 185 мм. Анкерный зажим ПА-4120 4х50-120 мм2 и РА 1500 отлично зарекомендовали себя при прокладке воздуховодов.

Назначение

Область применения крепежа анкерного типа для СИП достаточно обширна и разнообразна. Их применяют, когда необходимо закрепить оптический кабель на опорах освещения или на стенах, подвести вводные провода электрической сети к различным объектам, удерживать в натянутом состоянии самонесущие гибкие линии.

Пользоваться зажимами несложно, и делать это нужно в полном соответствии с инструкцией и другой документацией.
