Заземление гост обозначение: Обозначение заземления на схемах по ГОСТ (болт и лента)

Обозначение заземления на схемах по ГОСТ (болт и лента)

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Места нанесения обозначений
  • 2 Способы маркировки
  • 3 Изображение на электрических схемах

Правильное и качественное соединения корпусов электроприборов с заземляющим контуром (или устройством, ЗУ) играет важную роль в аспекте безопасности использования электрического оборудования. Для того чтобы знать, соединен ли прибор с «землей», на него наносят специальный значок.

Места нанесения обозначений

К основным задачам символа заземления относят информационную функцию. Размеры маркировки пропорциональны размеру оборудования.

Знак заземления можно часто увидеть на электронике и бытовых приборах, обычно его наносят на корпус, но в первую очередь им маркируют места соединения прибора с ЗУ, т. е. в точках, где защитные проводники соединяются с заземляющими шинами, возле места подключения заземляющего проводника, на клеммах и рядом с ними и пр.

Способы маркировки

Есть несколько способов нанесения подобной символики:

  1. штамповка,
  2. литье в металле,
  3. ударный метод,
  4. прессовка в пластмассе.

В этом случае маркировка будет выпуклой или вдавленной.

Но не все элементы и приборы возможно промаркировать таким образом. Однако нормативные документы не запрещают наносить специальные символы другими способами, например аппликацией, краской и пр. Поэтому довольно распространенным стало нанесение обозначения с помощью наклейки с нужным символом. При этом основное внимание нужно уделить размеру знака – он должен строго соответствовать нормативам, которые прописаны в ПУЭ и ГОСТ 21130-75.

Следует заметить, что символ, изготовленный методом литья или прессования, по размерам должен отличаться от символов, произведенных ударным способом. Независимо от диаметра окружности знака, линия вокруг него окрашивается в цвет, контрастирующий с цветом прибора, — обычно черный или желтый.

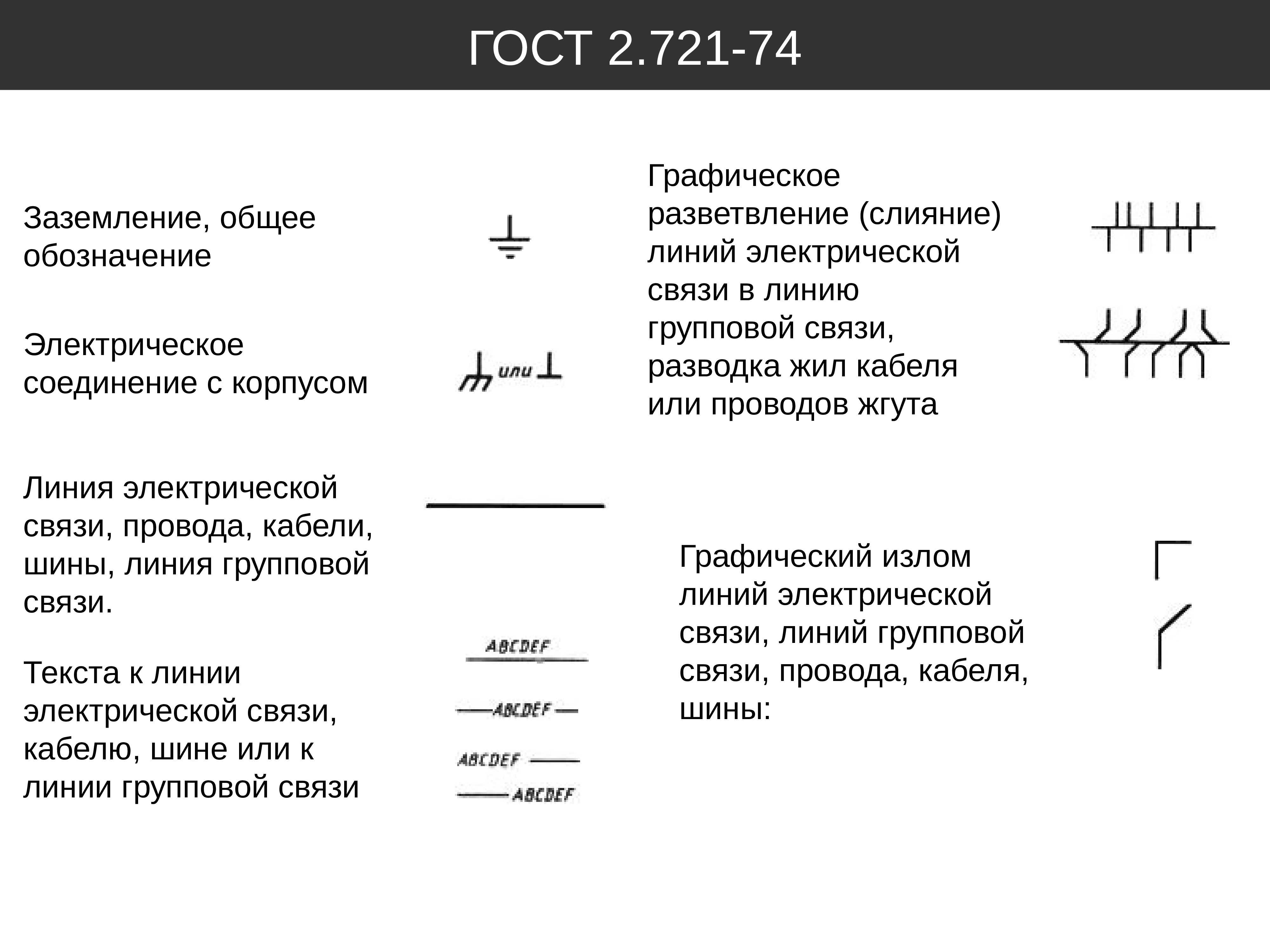

Изображение на электрических схемах

На чертежах электрических схем также необходимо указывать заземляющие элементы. Это устанавливает ГОСТ 2.721-74, а также Единая система конструкторской документации.
Если на корпусе символ должен быть единым и может отличаться только размерами, то для схем предусмотрено несколько видов обозначений.

  1. Общее обозначение соединения цепи с «землей». Часто используется в радиоэлектронных и электрических схемах как рабочее или измерительное заземление.
  2. Бесшумное. Вид редкий, но требуется для маркировки устройства с собственным заземлителем среди множества устройств подключенных к общим ЗУ.
  3. Защитное. Это самый распространенное обозначение, аналогичное тому, что наносится на корпуса оборудования. Таким знаком заземления отмечаются соединения токоведущих частей с «землей».
  4. Соединение токоведущей части с прибором. Полноценным заземляющим эффектом не обладает.

Знаки заземления играют важную информационную роль, и для того чтобы обозначить наличие и место заземления на оборудовании, необходимо использовать их в соответствии с размерами, определенными государственными нормативами.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

как выглядит и где наносится в картинках

Заземление выполненное по всем правилам, надежно соединяет корпуса электроустановок и оборудования с контуром, обеспечивая безопасную эксплуатацию. В каждом распределительном щите имеется шина, к которой подключаются провода, окрашенные в желто-зеленый цвет. В соответствии с правилами, каждая точка подключения маркируется. Для этих целей применяется знак заземления, изготовленный в соответствии с ГОСТом.

Содержание

В каких местах наносится знак заземления

Знаки, обозначающие заземление, используются и в чертежах при составлении проектной документации. Они наносятся отдельно, наряду с коммутационной аппаратурой, системами управления и линиями, связывающими их между собой.

Специальные знаки – бирки размещаются непосредственно на корпусах электрооборудования, рядом с главными заземляющими шинами подстанций и электростанций, на дверцах распределительных щитов возле контакта с закрепленным проводом заземления и местом подключения к заземляющему проводнику.

Основная функция систем заземления заключается в обеспечении безопасности электроустановок. В свою очередь, знак заземления предназначен для указания точного места соединения оборудования и контура. Специальная символика наносится непосредственно на место подключения защитного проводника к заземляющей шине, а также рядом с клеммами или шпильками, через которые провод соединяется с корпусом распределительного щита.

Знак заземления может наноситься любыми способами, обеспечивающими его устойчивость к стиранию в процессе эксплуатации. Вся площадь, с которой будет контактировать заземляющий проводник, необходимо очистить от коррозии, а с подключаемого наконечника проводника удаляется вся краска.

Как обозначается заземление

Существует специальный норматив, который определяет знак заземления, это ГОСТ 21130-75, в котором определяются его размеры и способы нанесения. Символы, имеющие собственный стандарт, располагаются на ярком фоне желтого цвета и по периметру окантовываются черной каймой.

На свои места они могут наноситься разными способами:

  • Пластины из металла. Устанавливаются сразу же заводом-изготовителем на изделия. Представляют собой вдавленный или выпуклый логотип, наносимый на поверхность заготовки. Готовая пластина приваривается точечной сваркой или прикручивается с помощью винтов.
  • Клейкие знаки. Изготавливаются в виде стикеров с клейкой основой, защищенной пленкой. Перед тем как выполнять наклеивание, пленка снимается, а наклейка – знак заземления прижимается в нужном месте. Поверхность под значок должна быть чистой, а сама табличка после наклеивания проглаживается чистой ветошью, чтобы выгнать из-под знака воздушные пузырьки. Каждый такой мини- плакат изготавливается с применением высококачественных материалов, обладающих устойчивостью к влажности, вибрации и прочим воздействиям агрессивной среды.
  • Отливка изображений. Осуществляется одновременно с изготовлением корпуса электротехнического устройства. В результате, на корпусе оборудования получается рельефный значок заземления в виде оттиска. Окраска выполняется вручную. Для этой цели применяется желтая и черная эмаль, которая в процессе эксплуатации периодически обновляется. Точно так же оформляются не только металлические, но и пластмассовые изделия.
  • Штамповка. Широко применяется при нанесении на корпуса, изготавливаемые из цветных металлов. Деталировка штамповки и весь знак заземления имеет размеры отличающиеся от литья своими параметрами – диаметром круга, длиной и толщиной линий, углами и другими показателями.

Обозначение на электрических схемах

При разработке проектной документации вычерчивается большое количество электрических схем. Все детали обозначаются специальными символами, в том числе и системы заземления.

Нормативными документами определено несколько видов изображений, из которых четыре типа используются на схемах чаще всего:

  • В первом рисунке содержится одна вертикальная и три горизонтальные черты. Данный знак является основным во многих электрических схемах, применяется с прошлых лет и до настоящего времени. Обозначает соединение контура с заземлительным проводником.
  • Второй символ заземления похож на предыдущий. Однако, в отличие от первого, он располагается в окружности и обладает укороченным рисунком. Наносится на отдельно установленное оборудование, исключенное из общей системы защиты других электроустановок. По сути, означает индивидуальное подключение к заземляющему контуру и соединение с землей.
  • Знак № 3 немного похож на грабли и соответствует заземлению, выполненному через корпус устройства. Обеспечивает лишь частичную защиту от поражения током.
  • Четвертое обозначение заземления применяется редко и означает защитное соединение с токоведущими частями, которые не находятся под напряжением.

Коробки уравнивания потенциалов — Назначение и монтаж КУП

Заземление в частном доме своими руками: схемы, устройство, подключение

Цветовая маркировка проводов в электрике — советы, примеры, схемы

Заземление кабельных лотков: требования, нормы, инструкция

Что такое фаза, ноль, земля в электрике и зачем они нужны

Цвета проводов в электрике: типовая маркировка + разбор нюансов

Особенности применения нового стандарта молниезащиты ГОСТ Р 59789-2021

Молнии одинаковы во всем мире
но стандарты защиты от них разные…

В России поэтапно вводятся стандарты молниезащиты Международной электротехнической комиссии (МЭК) ООН. Это позволяет использовать богатый зарубежный опыт, упрощает использование импортного оборудования и, что немаловажно, обеспечивает выход российской продукции на зарубежные рынки. Иностранные стандарты обязательно переводятся на русский язык, при необходимости адаптируются и вводятся в действие в соответствии с российским законодательством.

Физические законы одинаковы во всех странах. В этом смысле природа молнии не является исключением. Однако, когда мы используем международные стандарты, в частности, в области молниезащиты, мы можем увидеть скрытые подводные камни.

С 1 марта 2022 года введен в действие ГОСТ Р 59789-2021 «Молниезащита. Часть 3. Защита зданий и сооружений от повреждения и защита людей и животных от поражения электрическим током». Это адаптированный перевод международного стандарта IEC 62305-3:2010. Очевидно, что данный ГОСТ «занимает территорию» действующих нормативных документов РД 34.21.122-87 и СО 153-34.21.122-2003. Кроме того, оба документа имеют недостатки. РД 34.21.122-87 вводился в действие в различных социально-экономических условиях, а к СО 153-34.21.122-2003 не было разработано приложение, которое позволило бы его эффективно использовать. Давным-давно такое противоречие легко разрешилось, сделав ГОСТ обязательным и придав ему наивысший приоритет. В настоящее время действует Федеральный закон 162-ФЗ (Федеральный закон) «О стандартизации в Российской Федерации», который делает ГОСТ ненужным, за исключением стандартов, перечисленных в Технических регламентах, а также ряда особых случаев. ГОСТ Р 59789-2021 пока не упоминается ни в одном действующем Техническом регламенте. Поэтому технически это не обязательно. Другое дело, что указание того, что товар изготовлен по этому ГОСТу, в паспорте товара. Это тоже существенное преимущество в тендерах, и розничный потребитель скорее предпочтет продукцию ГОСТа, если вы грамотно объясните все преимущества, связанные с ним. А если упоминается ГОСТ, значит, продукт должен ему соответствовать, иначе производитель будет наказан. Но насколько мы должны следовать новому ГОСТу с точки зрения целесообразности? 9Изображение 0004

от pch.vector на Freepik

Существенные отличия

К основным особенностям ГОСТ Р 59789-2021 относится использование риск-ориентированного подхода, который представляет собой совершенно иной принцип определения категории молниезащиты по сравнению с РД 34. 21.122-87 и СО 153-34.21 .122-2003. Снижение риска потерь до определенного уровня становится приоритетом. Помимо собственного риска учитывается и социальная значимость возможных убытков. Метод расчета риска раскрыт в ГОСТ Р МЭК 62305-1-2010 и ГОСТ Р МЭК 62305-2-2010. Новый стандарт логично завершает набор документов, так как без него фактически не понятно, как применять два предыдущих стандарта, хотя без них этот стандарт не может эффективно работать. Дело в том, что цифровое обозначение ГОСТ Р 59789-2021, в отличие от других стандартов этой серии, связан с новыми положениями, согласно которым нумерация должна соответствовать принятым в России принципам классификации.

В отличие от риск-ориентированного подхода, используемого в ГОСТ Р 59789-2021, в РД 34.21.122-87 категория молниезащиты присваивается по назначению здания или сооружения, а в СО 153-34.21.122- 2003 г. классификация основана на опасности поражения молнией самого объекта, а также окружающей его среды.

Методы защиты и расчета, предлагаемые новым стандартом, также имеют большое значение. ГОСТ Р 59789-2021 допускает следующие методы расчета расположения молниеотводов: защитный угол, катящаяся сфера, сеточный метод. И рекомендуется использовать метод катящейся сферы на постоянной основе. Отметим, что методика расчета зоны защиты молниеотвода, приведенная в приложении А (обязательное), отличается от принятой ранее в России (РД 34.21.122-87 приложение 3 и СО 153-34.21.122-2003 п.3.3.2). В новом стандарте указано, что зона защиты начинается с вершины молниеотвода без учета коэффициента запаса по высоте. У молнии нет шансов проскочить верхушку молниеотвода! Однако при адаптации международного стандарта этот момент был учтен: добавлено примечание, что в РФ для молниеотводов и грозозащитных тросов также применяется вероятностный метод, описанный в СО 153-34.21.122-2003.

Различия в требованиях к молниезащите

В ряде случаев ГОСТ Р 59789-2021 устанавливает требования к конструкциям, отличные от ранее утвержденных национальных нормативных документов.

В предыдущих российских нормативных документах по молниезащите обычно рекомендовалось использовать естественные токосъемники, напр. стержни железобетонных конструкций. Пункт 4.3 ГОСТ Р 59789-2021 требует перед этим измерять электрическое сопротивление между высшей точкой и точкой уровня земли. Оно не должно превышать 0,2 Ом (при этом следует отметить, что для высотных зданий такие измерения провести затруднительно, так как омметры необходимо подключать к точке кабелем длиной несколько десятков метров и сопротивлением около 0,01 Ом). Если оно больше, ГОСТ рекомендует (а не требует!) дополнительно устанавливать внешние токосъемники.



ГОСТ Р 59789-2021 классифицирует здания по высоте на две категории: до 60 м включительно и свыше 60 м. Во втором случае возможны удары молнии в стены здания, поэтому в определенных условиях обязательны меры по защите от такого удара. Это требование связано как с распространением высотных зданий, так и с использованием в них чувствительной электроники (в том числе систем «умный дом»), которая может выйти из строя из-за удара молнии в боковую поверхность.

Требования к конструкции молниезащиты в новом стандарте обращают внимание на необходимость обеспечения безопасного расстояния 10-15 см для молниеотводов от горючих материалов до защищаемого объекта. Установка молниезащиты на наклонную кровлю с горючим покрытием возможна только с использованием больших держателей.

Внимательное изучение ГОСТ Р 59789-2021 позволяет понять существенный объем его отличий между РД 34.21.122-87 и СО 153-34.21.122-2003. На что мы должны ссылаться тогда?

Необязательность выполнения требований ГОСТ Р 59789-2021 не означает их полное игнорирование. Привлечь вас к уголовной ответственности за это сложно, но ситуация все же может повлечь за собой гражданско-правовую ответственность.

Если неправильная система молниезащиты привела к серьезным материальным убыткам, компания, установившая эту систему, обязана возместить заказчику ущерб в соответствии со статьей 1064 Гражданского кодекса Российской Федерации. Если пострадали люди, которые получали услуги в здании, ущерб возместит владелец объекта. И тогда по мере взыскания владелец будет требовать возмещения ущерба от компании, установившей систему молниезащиты (ст. 1080 ГК РФ).

Для определения собственника объекта и ответственности компании суд назначит экспертизу в соответствии со статьей 79 ГПК РФ. Согласно Федеральному закону 73-ФЗ «О государственных судебных и экспертных экспертизах в Российской Федерации», статья 8, «заключение эксперта должно основываться на положениях, позволяющих проверить обоснованность и достоверность выводов на основе общенаучных и практических данные».

Даже если ГОСТ не является обязательным, он все же подпадает под это требование, поскольку согласно 162-ФЗ, ст. 16, п. 2, «Основные национальные стандарты утверждаются при условии их публичного обсуждения и согласования процедур. Инструкция РД 34.21.122 -87 и СО 153-34.21.122-2003 также можно считать общими, поэтому эксперт, скорее всего, будет рассматривать все три действующих документа одновременно.Вопрос приоритета, вероятно, будет зависеть от конкретного специалиста, который проводит экспертизу По-видимому, ГОСТ, содержащий ошибки в основных представлениях физики молнии и имеющий принципиальные недостатки, не может считаться приоритетным в спорных вопросах9. 0004

Область применения ГОСТ Р 59789-2021

ГОСТ Р МЭК 62305-1-2010 и, как следствие, все последующие стандарты этой серии, включая ГОСТ Р 59789-2021, не распространяются: железнодорожные системы; автотранспорт, водный и воздушный транспорт, морские объекты; подземные трубопроводы высокого давления; силовые и телекоммуникационные трубопроводы, не связанные с защищаемым зданием (сооружением). Для указанных типов объектов следует использовать национальные стандарты Российской Федерации, т.е. упомянутые ранее РД 34.21.122-87 и СО 153-34.21.122-2003, а также стандарты, разработанные для отдельных отраслей (например, железнодорожного транспорта).

Выводы

Несмотря на противоречия между новым нормативным документом и действующим, он выгоден своим описанием и детализацией аспектов молниезащиты, не отраженных в нормативно-технических документах, т.е. применения и способы применения изолированной молниезащиты, запрет на применение радиоактивных разрядников, меры защиты от ступенчатого напряжения и многое другое. Рекомендации, предусмотренные ГОСТ 59789-2021, безусловно, следует выполнять, если в альтернативных стандартах не указано иное. Нельзя отрицать тот факт, что разработка еще одного документа с собственным мнением о том, как защититься от молний, ​​вносит еще больше хаоса и вызывает у проектировщиков дополнительные вопросы. Хорошо, что его использование является добровольным.

Закажите бесплатный расчет молниезащиты или заземления в Техническом центре ZANDZ, чтобы не изучать противоречия самостоятельно.
