Что такое взрывозащита? Маркировки

Цели взрывозащиты

    В настоящее время, на фоне активно развивающихся отраслей нефтяной и газовой промышленностей, отмечается значительный рост объектов, использующих в технологическом производственном цикле взрывоопасные и легковоспламеняющиеся вещества. Это ведет к широкому распространению взрывозащищенного электрооборудования различного назначения, в том числе оборудования охранно-пожарной сигнализации (далее ОПС).

   Однако, среди отдельных представителей проектных организаций, да и среди некоторых сотрудников надзорных служб, имеет место неправильное понимание целей и принципов взрывозащиты. Считая основной целью взрывозащиты защиту начинки электрооборудования от энергии взрыва, сложился стереотип, что взрывозащищенное оборудование должно быть массивным, с крепким «взрывонепробиваемым» корпусом. Такое суждение в корне неверно.

   Взрывозащита имеет совершенно противоположные цели, и взрывозащищенное оборудование в первую очередь не должно само явиться источником взрыва. С этой точки зрения определение взрывобезопасное оборудование более корректно, хотя и не является общепринятым.

   На взрывоопасных объектах появление даже незначительных источников нагрева или искрения может повлечь за собой возникновение взрыва и пожара. Наряду с прочим электрооборудованием, в качестве возможного источника воспламенения следует рассматривать и работающую систему охранно-пожарной сигнализации. Ведь большинство извещателей, оповещателей и приемно-контрольных приборов содержат опасные с точки зрения искрообразования цепи и элементы.

   Поэтому для реализации противопожарной и охранной защиты взрывоопасных объектов применяют средства сигнализации во взрывозащищенном исполнении. Взрывозащищенная ОПС должна не только исправно выполнять свои функции во взрывоопасной среде, но и, в первую очередь, гарантировать, что сама не станет причиной возникновения пожара или взрыва, как при нормальном функционировании, так и при возникновении неисправностей.

Виды взрывозащиты и принципы их реализации

   В конструкции взрывозащищенного электрооборудования предусматривается ряд специальных мер. Существуют строго определенные виды взрывозащиты, методики выполнения которых, стандартизованы.

Основные принципы реализации взрывозащиты, применяемые в ОПС:

Сдерживание – это принцип реализации взрывозащиты, при котором части (элементы) электрооборудования, способные вызвать воспламенение взрывоопасной газовой среды, помещают в оболочку, выдерживающую давление взрыва взрывоопасной смеси внутри этой оболочки, и предотвращающую его распространение во внешнюю взрывоопасную газовую среду. На основе этого принципа реализуется защита вида «d» — взрывонепроницаемая оболочка.

Следует заметить, что данный вид взрывозащиты в принципе не исключает возникновение взрыва, он лишь препятствует распространению взрывной волны наружу электрооборудования. Именно защита «d» воспринимается многими как «настоящая» взрывозащита, однако, как будет показано далее, она не всегда целесообразна и не везде применима. Кроме того, оборудование с защитой «d» имеет ряд недостатков (большие масса, габариты и, как следствие, стоимость), а также строгих ограничений (запрещено включать оборудование с открытой оболочкой)

Изоляция – это принцип реализации взрывозащиты, при котором части электрооборудования, способные воспламенить взрывоопасную смесь за счет искрения или нагрева, заключаются в специальный изолирующий материал таким образом, чтобы взрывоопасная смесь не имела доступа к элементам электрооборудования. На основе этого принципа реализуется используемая в ОПС взрывозащита вида «m» -герметизация компаундом. Среди недостатков взрывозащиты «m» можно выделить низкую ремонтопригодность оборудования и коммутационные ограничения (отсутствие клемм для подключения).

Недопустимость – это принцип реализации взрывозащиты, при котором полностью исключается возможность выделения (в виде искры или теплового нагрева) во взрывоопасной зоне энергии, запасенной в электрической цепи, способной воспламенить окружающую среду.

На этом принципе основывается широко применяемая в ОПС защита вида «i» — искробезопасная цепь (далее ИБЦ). ИБЦ – это особый вид взрывозащиты, который основывается на ограничении параметров электрической цепи — тока, напряжения, рассеиваемой мощности — до искробезопасных величин.

Искробезопасные величины — это максимально допустимые электрические параметры, при которых энергии образующихся разрядов недостаточно для воспламенения взрывоопасной смеси. Таким образом, защита вида «i» в принципе исключает возможность возникновения взрыва. Поэтому многими специалистами оборудование с защитой вида ИБЦ по определению считается именно взрывобезопасным оборудованием.

   ИБЦ по степени надежности подразделяются на три уровня:

1.
   уровень ia – особовзрывобезопасный,

2.
   уровень ib – взрывобезопасный,

3.
   уровень ic – повышенной надежности против взрыва.

ИБЦ уровня ia сохраняют искробезопасность при любых возможных видах повреждений, поэтому являются самыми надежными. При всех достоинствах искробезопасных цепей, их применение ограничено слаботочными и низковольтными цепями, т.е. сигнальными и контрольными цепями, такими как шлейфы сигнализации в системах ОПС.

   Наряду с вышеперечисленными видами взрывозащиты в некоторых случаях в охранно-пожарной сигнализации могут применяться и другие виды, в частности защита вида «s» -специальный вид взрывозащиты, который основан на совокупности вышеописанных принципов и некоторых дополнительных мерах.

---

В интернет-магазине «Пожарная безопасность» представлен большой ассортимент оборудования во взрывозащищенном исполнении, а так же, по запросу, осуществляется поставка оборудования с маркировкой взрывозащиты. Закажите звонок или напишите нам, и наши менеджеры с удовольствием ответят на ваши вопросы и предоставят консультацию по необходимому вопросу

---

Вид взрывозащиты и класс взрывоопасной зоны

   Оборудование систем ОПС, как и любое электрооборудование, устанавливаемое на взрывоопасных объектах, должно полностью соответствовать той зоне, в которой оно будет использоваться.

Согласно ГОСТ Р 51330.9 взрывоопасные зоны подразделяются на 3 класса:

1. Класс 0 – зона, в которой взрывоопасная среда присутствует постоянно или на протяжении длительного периода.
2. Класс 1 – зона, в которой взрывоопасная среда может создаваться при нормальной работе.
3. Класс 2 – зона, в которой взрывоопасная среда при нормальных условиях эксплуатации отсутствует, а если возникает, то редко и продолжается недолго.

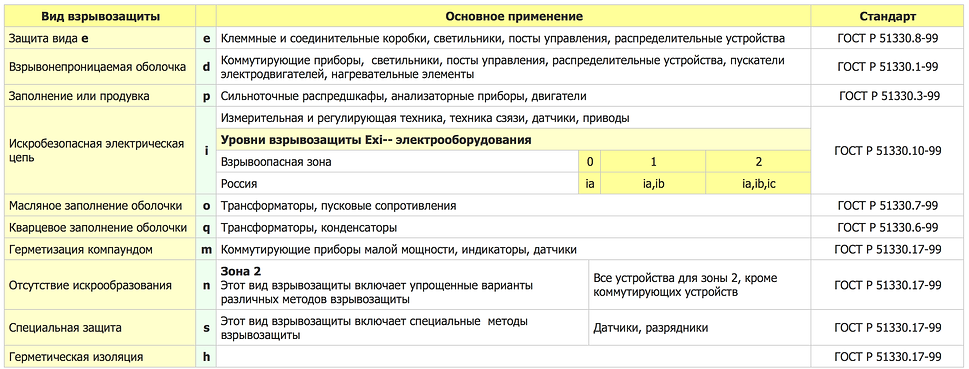

   Вид взрывозащиты, примененный в электрооборудовании, указывается в его маркировке взрывозащиты после символов «Ex». В зависимости от используемого вида взрывозащиты оборудование допускается устанавливаться строго в определенной зоне, как указано в таблице 1. Для защит вида «d» и «m» в маркировке взрывозащиты перед символами «Ex» следует указывать цифру (1 или 2), указывающую класс зоны. Для защиты вида «i» это необязательно, т.к. класс зоны однозначно определяется уровнем искробезопасности.

Таблица 1.

Вид взрывозащиты	Зона класса 0	Зона класса 1	Зона класса 2
Exd	-	+	+
Exm	-	+	+
Exia	+	+	+
Exib	-	+	+
Exic	-	-	+

«+» — допускается использование; «–» — использование недопустимо.

Отметим, что из рассмотренных видов защиты в зоне класса 0 допустимо использование только особовзрывобезопасного оборудования с использованием ИБЦ уровня «iа».

Особовзрывобезопасное оборудование может быть выполнено также специальным видом защиты «s».

Преимущества искробезопасной ОПС

 Согласно европейской статистике, основным видом взрывозащиты, применяемым в настоящее время на взрывоопасных объектах западных стран, является взрывозащита вида искробезопасная цепь — «i». Взрывозащита этого вида используется в 90% случаях реализации ОПС на этих объектах. Такая популярность ИБЦ связана с рядом преимуществ, по сравнению с другими видами защит, затрагивающих основные критерии выбора оборудования, таких как надежность, стоимость, удобство монтажа и обслуживания.

   Как уже отмечалось ранее, уровень электрических параметров в данных цепях ограничен до искробезопасных величин, поэтому нет необходимости применять внутри взрывоопасной зоны специальных способов разводки (в трубах или в броне) и взрывозащищенных соединительных коробок. Согласно ГОСТ Р 51330.13, монтаж ИБЦ возможно производить любыми способами, вплоть до открытой прокладки обычных изолированных проводов с изоляцией, испытанной напряжением 500В. ИБЦ позволяют производить любые виды работ, связанные с заменой оборудования, ремонтом, обслуживанием, наращиванием системы ОПС, а также проводить пуско-наладочные работы и испытания, без отключения питания, сохраняя работоспособность всей цепи.

   Согласно ГОСТ Р 51330.13 искробезопасные цепи и электрооборудование в этих цепях не требуется защищать от перегрузки, отрицательных последствий коротких замыканий и замыканий на землю. Надежность ИБЦ подтверждает и тот факт, что согласно того же ГОСТ Р, данный вид взрывозащиты с уровнем «iа» является особовзрывобезопасным и используется для построения ОПС в зонах класса 0, где предъявляются повышенные требования к взрывозащите оборудования и цепи в целом.

   Таким образом, применение ИБЦ зачастую является оптимальным, а иногда и единственно возможным способом построения системы ОПС взрывоопасного объекта.

Заключение

   Реализация охранно-пожарной сигнализации на взрывоопасных объектах является сложной и ответственной задачей, требующей детального изучения нормативной базы, а также учета всех факторов на этапах проектирования, монтажа и последующей эксплуатации. Грамотный и рациональный подход к выбору вида взрывозащиты позволит существенно сократить время монтажа и расходы на реализацию и эксплуатацию ОПС, а самое главное – гарантировать безопасность человеческих жизней и имущества.

Взрывозащита — это… Что такое взрывозащита (значение, термин, определение) требования к взрывозащите, параметры и свойства взрывоопасной среды. — ПожВики Портала про Пожарную безопасность

Мы используем cookie (файлы с данными о прошлых посещениях сайта) для персонализации
и удобства пользователей. Так как мы серьезно относимся к защите персональных данных
пожалуйста ознакомьтесь
с условиями и правилами их обработки. Вы можете запретить сохранение cookie
в настройках своего браузера.

Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов

Сервис RiskCalculator предназначен для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности», утвержденной приказом МЧС от 30.06.09 № 382 (с изм.)

Сервис RiskCalculator — расчет пожарного риска для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании. Методика утверждена Приказом МЧС России от 10 июля 2009 года № 404 «Об утверждении методики определения расчетных величин пожарного риска на производственных объектах» с изменениями, внесенными приказом МЧС России № 649 от 14. 12.2010

«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Описание сервиса

Описание сервиса

Описание сервиса

Описание сервиса

Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов

Для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности»

Для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании.

«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Выбор системы противопожарной защиты (автоматической установки пожарной сигнализации АУПС, автоматической установки пожаротушения АУПТ) для зданий

Выбор системы противопожарной защиты (системы пожарной сигнализации СПС, автоматической установки пожаротушения АУП) для сооружений

Определение требуемого типа системы оповещения и управления эвакуацией

Выбор системы противопожарной защиты (СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ (СПС), АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОЖАРОТУШЕНИЯ (АУП)) для оборудования

Определение необходимого уровня звука системы оповещения и управления эвакуацией людей при пожаре

Взрывозащита

Взрывозащита связана с предотвращением образования опасных газов, паров, тумана или пыли и, если это невозможно, с предотвращением потенциальных взрывов. Для этого предусмотрена встроенная взрывозащита, состоящая из трех частей.
Часть 1 — первичная взрывозащита. Это направлено на предотвращение опасных атмосфер. Часть 2 — вторичная взрывозащита. Это связано с предотвращением воспламенения опасных взрывоопасных сред.
Часть 3 — третичная взрывозащита. Это относится к предотвращению распространения взрыва и ограничению его последствий. Взрывозащита представляет собой сочетание технических решений и законодательных положений (см. также ATEX ). См. рис. 1 Взрывозащита

В Европейском сообществе взрывозащита определяется следующими директивами: Директивой по оборудованию 94/9/EC (ATEX 95) и Директивой о рабочих местах 99/92/EC (ATEX 137).

Директивы по взрывозащите

• ATEX 95 регулирует функции и характеристики оборудования. Он дает производителям основу для производства взрывозащищенных продуктов или оборудования и, следовательно, распространяется на все насосы, предназначенные для использования во взрывоопасных зонах.
• ATEX 137 устанавливает порядок обращения с опасностями взрыва и предоставляет операторам основу для использования взрывоопасных систем и установок.

Оборудование сортируется по классам опасности (и, следовательно, по зонам/категориям), а также по группам взрывоопасности/температурным классам уполномоченными органами, такими как Торговая инспекция или Немецкий TÜV (совет технического контроля).

Зоны и температурные классы для производителя оборудования определяет оператор. EN 1127-1 оценивает опасность взрыва на основе зон и категорий. См. рис. 2 Взрывозащита

Рабочие пределы и допустимые рабочие температуры указываются производителем оборудования e. г. в виде инструкции по эксплуатации и технического паспорта. См. рис. 3 Взрывозащита

Типы защиты включают набор принципов проектирования взрывозащищенного оборудования, которые предназначены для предотвращения возгорания взрывоопасной атмосферы.

Доступны как для электрического, так и для неэлектрического оборудования. См. рис. 4 Взрывозащита

Влияние температуры на примере насоса

Приводы  для моноблочных насосов должны быть рассчитаны на высокие температуры окружающей среды, поскольку фонарь привода и вал передать температуру жидкости, поступающей в двигатель.

Если не принимать во внимание двигатель, то самые высокие температуры  во время нормальной работы следует ожидать на поверхности 0005 корпус насоса , на уплотнении вала  и в районе подшипников . Температура поверхности корпуса насоса соответствует температуре перекачиваемой жидкости.

Если насос дополнительно подогревается, оператор системы несет ответственность за соблюдение указанного температурного класса и температуры жидкости (рабочей температуры).

ИЭП Технологии | Промышленные системы взрывозащиты

Система пожаротушения состоит из трех компонентов: детектора; устройство управления; и подавитель(и). В случае воспламенения огненный шар расширяется от ядра воспламенения с волной давления (созданной повышением температуры), движущейся впереди фронта пламени. Детекторы давления взрыва реагируют на характерное повышение давления в течение миллисекунд.

Блок управления системой подавления взрыва получает сигнал обнаружения от датчиков давления и отправляет сигнал срабатывания на блок(и) подавления взрыва. Подавитель впрыскивается в защищаемый сосуд с высокой скоростью и скоростью, используя специально сконструированные форсунки для рассеивания подавителя и поглощения растущего огненного шара. Это быстро охлаждает огненный шар, уменьшая дальнейшее горение и снижая давление взрыва. Неотъемлемой частью конструкции большинства систем пожаротушения является химическая или механическая система изоляции взрыва, чтобы снизить риск распространения пламени/взрыва на другое подключенное технологическое оборудование.

Вернуться к блок-схеме

eSUPPRESSOR™

Датчик давления MEX-3™

Датчик статического давления

Панели управления EX-8000 и EX-200

Посмотреть все

Системы изоляции взрыва предназначены для обнаружения взрыва в технологическом сосуде, а затем создать барьер, снижающий риск распространения пламени/взрыва на другое взаимосвязанное оборудование. Такое распространение взрыва, вероятно, вызовет усиленный (более интенсивный) взрыв в любом подключенном сосуде, чем можно было бы ожидать от простого воспламенения в этом сосуде. Изоляция взрыва является проверенным методом снижения риска таких повышенных взрывов и может быть важным требованием для достижения достаточного снижения риска от общей системы взрывозащиты.

Взрывоизоляция может применяться к сосудам, которые защищены системами локализации, подавления или вентиляции. Существует три основных типа систем изоляции от взрыва:

• Химическая изоляция – Выпускает взрывоподавляющий состав в воздуховод, который подавляет распространение фронта пламени, снижая вероятность его попадания на взаимосвязанное оборудование или заводские зоны.
• Активная механическая изоляция – Инициирует выпуск высокоскоростного клапана для создания механического барьера в трубопроводе. Механические барьеры обеспечивают защиту от пламени И распространения давления на подключенное оборудование. В состав этой системы входят панель управления и детектор взрыва.
• Пассивная механическая изоляция – Впускной клапан, который закрывается в ответ на волну давления взрыва, может использоваться для изоляции сообщающихся каналов технологических сосудов, оснащенных взрывозащитой. Как правило, никаких дополнительных элементов управления или датчиков не требуется.

Назад к блок-схеме

Пассивный запорный клапан Ventex

Пассивный запорный клапан IsoFlap™

Пассивный запорный клапан IsoDisc™

Инфракрасный детектор

Посмотреть все

Вентиляция при взрыве предполагает встраивание хрупкой панели или мембраны в верхнюю или боковую часть технологического оборудования, чтобы избыточное давление взрыва выбрасывалось в атмосферу. Вентиляция является проверенной стратегией защиты от взрыва, где ее можно безопасно применять.

На протяжении многих лет самой распространенной стратегией защиты от взрыва была вентиляция. При правильном использовании взрывная вентиляция остается жизнеспособной стратегией. Хотя вентиляция обычно является наиболее экономически эффективным методом защиты от взрыва, существуют обстоятельства, когда вентиляция нецелесообразна, а предпочтительным вариантом является подавление взрыва.
