Тепловычислитель ВЗЛЕТ ТСРВ-024 инструкция
МЕНЮ
Тепловычислитель
АО «Взлет»
Технические характеристики
| Завод изготовитель: | АО «Взлет» |
| Уровень пылевлагозащиты: | IP54 |
| Средний срок службы (лет) | 12 |
| Средняя наработка на отказ (часов) | 75000 |
| Межповерочный интервал (мес. |
48 |
| Гарантийный срок (мес.): | 60 |
Предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии в теплосистемах различного типа, конфигурации и назначения, а также других вспомогательных параметров на узлах учета.
Является базовым тепловычислителем теплосчетчика-регистратора ВЗЛЕТ ТСР-М исполнения ТСР-024М. Обеспечивает учет в 3-х независимых системах при общем количестве трубопроводов до 9-ти, автореверс, электропитание = 24В
Функциональные возможности:
- вычисление количества тепловой энергии и сохранение значений в архивах;
- учет тепловой энергии в 3-х независимых теплосистемах, содержащих до 4-х трубопроводов;
- задание автоматической реакции на 32 нештатных ситуации;
- отображение всех текущих результатов измерений и архивных данных на дисплее прибора;
- отображение всей текущей измерительной и архивной информации на индикаторе прибора;
- отображение зафиксированных нештатных состояний теплосистемы на индикаторе прибора;
- регистрация в журналах действий пользователя, нештатных ситуаций, отказов и режимов работы.
Технические характеристики:
|
Наименование параметра |
Значение параметра |
|---|---|
|
Количество каналов измерения:
|
до 9 до 6 до 6 |
|
Количество контролируемых теплосистем |
до 3 |
|
Количество входов подключения сигнала направления потока (автореверса) |
1 |
|
Диаметр условного прохода трубопровода, Dy, мм |
от 10 до 5 000 |
|
Диапазон измерения среднего объёмного расхода, м3/ч |
от 0,01 до 1 000 000 |
|
Диапазон измерения температуры, °С |
от минус 50 до 180 |
|
Диапазон измерения давления в мПа |
от 1 до 2,5 |
|
Относительная погрешность измерения количества тепла, % |
не более ±5 |
|
Температура окружающей среды для тепловычислителя, °С |
от 5 до 50 |
|
Длина линии связи между вычислителем и первичными преобразователями, м |
до 300 |
|
Глубина архивов измерительной информации, записей:
|
1 488 (62 суток) 366 48 |
|
Степень защиты |
IP54 |
|
Напряжение питания, В |
=24 |
|
Мощность потребления тепловычислителя, Вт |
не более 2,5 |
|
Средняя наработка на отказ, ч |
75 000 |
|
Средний срок службы, лет |
12 |
|
Гарантийный срок тепловычислителя, лет |
4 |
|
Масса теполовычислителя, кг |
не более 3 |
|
Габаритные размеры тепловычислителя, мм |
250х132х95 |
|
Способ крепления |
на Din-рейку |
Вывод информации:
- на жидкокристаллический индикатор;
- в виде импульсной последовательности или логических сигналов;
- по последовательному интерфейсу RS-232/RS-485;
- по интерфейсу Ethernet.
Отличительные особенности
- наличие входа сигнала автореверса;
- наличие в памяти 11-ти наиболее часто применяемых типовых схем измерительных систем и алгоритмов расчета;
- наличие контрольной суммы базы установочных параметров и контрольной суммы настроечной базы данных прибора;
- питание расходомеров и датчиков давления от тепловычислителя;
- демонтаж прибора для проведения поверки без отключения кабелей связи;
- наличие многоуровневой системы защиты от несанкционированного доступа;
- наличие программы «Конфигуратор базы», позволяющей быстро и просто настроить тепловычислитель;
- наглядная настройка тепловычислителя компьютерной программой «Конфигуратор базы» в полноэкранном режиме.
Документация
EXL
Руководство по эксплуатации ВЗЛЕТ ТСРВ-024 часть 1
747 Kb
EXL
Руководство по эксплуатации ВЗЛЕТ ТСРВ-024 часть 2
2832 Kb

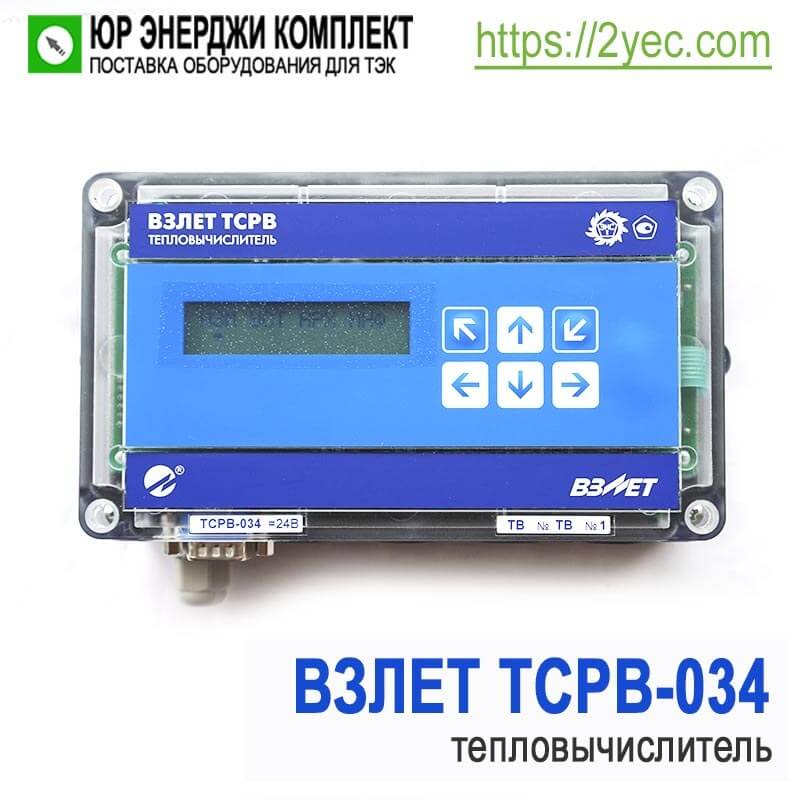

Тепловычислитель ВЗЛЕТ ТСРВ-033(034) инструкция
МЕНЮ
Тепловычислитель
АО «Взлет»
Технические характеристики
| Завод изготовитель: | АО «Взлет» |
| Габариты | 190 x 125 x 80 |
| Уровень пылевлагозащиты: | IP54 |
| Средний срок службы (лет) | 12 |
| Средняя наработка на отказ (часов) | 75000 |
Межповерочный интервал (мес. ): |
48 |
| Гарантийный срок (мес.): | 60 |
Предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии, а также других параметров в теплосистемах различного типа, конфигурирования на узлах учета от квартиры до ТЭЦ.
Является базовым тепловычислителем теплосчетчика-регистратора ВЗЛЕТ ТСР-М исполнения ТСР-034. Обеспечивает учет в одной тепловой системе при общем количестве трубопроводов до 3-х, электропитание внешнее =24В, встроенная аккумуляторная батарея, обеспечивающая работу прибора до 330 часов, при отсутствии внешнего питания.
Функциональные возможности:
- вычисление количества тепловой энергии и сохранение значений в архивах;
- задание автоматической реакции на 5 нештатных ситуаций;
- отображение всех текущих результатов измерений и архивных данных на индикаторе прибора;
- просмотр зафиксированных нештатных состояний теплосистемы на индикаторе прибора;
- установка разных значений температуры холодной воды для отопительного и межотопительного сезонов с автоматическим переключением;
- контроль отключения питания электромагнитных расходомеров.
Отличительные особенности
- упрощенное пользовательское меню;
- поддержка механических водосчетчиков;
- задание любых формул расчета тепловой энергии при настройке.
Технические характеристики:
|
Название параметра |
Значение параметра |
|---|---|
|
Количество каналов измерения:
|
от 3 до 3 |
|
Количество контролируемых теплосистем |
1 |
|
Диаметр условного прохода трубопровода, Dy, мм |
от 10 до 200 |
|
Диапазон измерения среднего объёмного расхода, м3/ч |
от 0,01 до 1 360 |
|
Диапазон измерения температуры, °С |
от — 50 до 180 |
|
Относительная погрешность измерения количества тепла, % |
не более ±5 |
|
Температура окружающей среды для тепловычислителя, °С |
от 5 до 50 |
|
Длина линии связи между вычислителем и первичными преобразователями, м |
до 300 |
|
Глубина архивов измерительной информации, записей:
|
