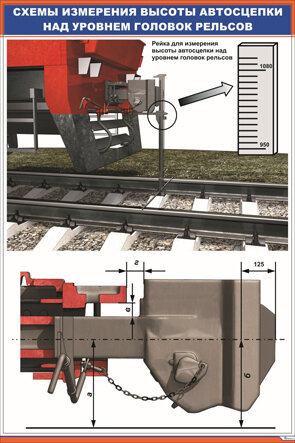

8. Высота оси автосцепки над уровнем верха головок рельсов.
Ответ.
Высота
оси автосцепки над уровнем верха головок
рельсов должна быть:
у
локомотивов, пассажирских и грузовых
порожних вагонов – не более 1080 мм;
у
локомотивов и пассажирских вагонов с
людьми – не менее 980 мм;
у
грузовых вагонов (груженых) – не менее
950 мм;
у
специального подвижного состава:
в
порожнем состоянии – не более 1080 мм;
в
груженом – не менее 980 мм.
Для
железнодорожного подвижного состава,
выпускаемого из ремонта, высота оси
автосцепки над уровнем верха головок
рельсов должна соответствовать нормам
и правилам и обеспечена в эксплуатации
при наибольших износах и нагрузках.
Разница
по высоте между продольными осями
автосцепок допускается не более:
в
грузовом поезде – 100 мм;
между
локомотивом и первым груженым вагоном
грузового поезда – 110 мм;
в
пассажирском поезде, следующем со
скоростью до 120 км/ч, – 70 мм;
в
пассажирском поезде, следующем со
скоростью 121 – 140 км/ч, – 50 мм;
между
локомотивом и первым вагоном пассажирского
поезда – 100 мм;
между
локомотивом и подвижными единицами
специального подвижного состава – 100
мм.
Автосцепка
пассажирских вагонов должна иметь
ограничители вертикальных перемещений.
Автосцепка
специального подвижного состава,
работающего по технологии совместно в
сцепе, должна иметь ограничитель
вертикальных перемещений.
9. Скорости при маневрах.
Ответ.
60
км/ч – при следовании по свободным
железнодорожным путям одиночных
локомотивов и локомотивов с вагонами,
прицепленными сзади с включенными и
опробованными автотормозами;
40
км/ч – при движении локомотива с вагонами,
прицепленными сзади, а также при
следовании одиночного специального
самоходного подвижного состава по
свободным железнодорожным путям;
25
км/ч – при движении вагонами вперед по
свободным железнодорожным путям, а
также восстановительных и пожарных
поездов;
15
км/ч — при движении с вагонами, занятыми
людьми, с проводниками и командами,
сопровождающими грузы, а также с
негабаритными грузами боковой и нижней
негабаритности 4-й, 5-й и 6-й степеней;
5
км/ч – при маневрах толчками, при подходе
отцепа вагонов к другому отцепу в
подгорочном парке, у фронтов
погрузки-выгрузки;
3
км/ч – при подходе локомотива (с вагонами
или без них) к вагонам, а на железнодорожных
путях необщего пользования при
проследовании вагонами вперед негабаритных
мест и опасных зон и при постановке
вагонов на вагоноопрокидыватель.
Скорость
по вагонным весам зависит от конструкции
весов и указывается в ТРА.
10. Когда запрещаются маневры толчками и роспуск с горки?
Ответ.
На
станциях, имеющих горочные устройства
для сортировки вагонов, маневры должны
производиться в соответствии с
инструкциями, утвержденными начальником
отделения железной дороги, а при
отсутствии в составе железной дороги
отделений железной дороги — главным
инженером железной дороги.
Запрещается
производить маневры толчками и распускать
с горки:
-
вагоны,
занятые людьми, кроме вагонов с
проводниками (командами), сопровождающими
грузы; -
вагоны
с грузами отдельных категорий, названных
в Правилах перевозок грузов по железным
дорогам и в Правилах перевозок опасных
грузов по железным дорогам; -
платформы
и полувагоны, загруженные грузами
боковой и нижней негабаритности 4-й,
5-й, 6-й степеней и грузами с верхней
негабаритностью 3-й степени, груженые
транспортеры; -
локомотивы
в недействующем состоянии, моторвагонный
подвижной состав, составы рефрижераторных
поездов, пассажирские вагоны, краны на
железнодорожном ходу; -
вагоны
и специальный подвижной состав, имеющие
трафарет «С горки не спускать».
Указанный
подвижной состав может быть пропущен
через сортировочную горку только с
маневровым локомотивом.
