Высоковольтные изоляторы представляют собой конструкцию, состоящую из металлического колпака со средствами крепления провода и изоляционную деталь, которая состоит из головки и тарелки, изготовленных из закаленного стекла с разной степенью закалки.

Фарфоровые и керамические изоляторы

Фарфоровые (керамические) изоляторы используются для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП), а также в распределительных устройствах электростанций и подстанций.

Фарфоровые изоляторы и керамические изоляторы являются наиболее распространенными.

Основная функция фарфоровых изоляторов обеспечивать бесперебойную поставку электрической энергии.

Современные высоковольтные изоляторы обладают повышенной надежностью.

Для изготовления фарфоровых изоляторов используется специальный силикатный фарфор.

Изоляторы стеклянные

Изоляторы стеклянные производят из специального закаленного стекла, они отличаются высокой механической прочностью и обладают небольшими размерами по сравнению с фарфоровыми изоляторами.

Стекло, используемое в производстве этого типа изоляторов, отличается большей однородностью в отличие от фарфора.

Стеклянные изоляторы представляют собой надежную конструкцию, которую целесообразно использовать для изоляции высоковольтных объектов.

Тем более, что существует более дешевый, но лучший по техническим характеристикам аналог – полимерный изолятор. Использование полимеров в производстве электротехнического оборудования позволило значительно сократить расходы на их производство, а также повысить эксплуатационный срок изделий.

В последнее время на смену фарфоровым, керамическим и стеклянным изоляторам приходят более современные полимерные изоляторы, которые все чаще применяются в электроустановках высокого напряжения, поскольку во многом превосходят своих предшественников — фарфоровые, керамические и стеклянные изоляторы.

Конструкции проходных изoляторoв | Изоляция аппаратов высокого напряжения

Страница 30 из 57

1. Особенности конструкций проходных изоляторов

Проходные изоляторы служат для изоляции проводника, проходящего сквозь заземленную крышку, перегородку (в аппарате) или сквозь перекрытие, стенку (в распределительном устройстве).
Проходные изоляторы должны обеспечить надлежащую электрическую и механическую прочность и пропускание тока определенной величины без превышения температуры выше установленной нормы.

Соответственно, проходные изоляторы классифицируются: а) по рабочему напряжению; б) по рабочему току; в) по минимальной разрушающей механической нагрузке (обычно на изгиб).
Можно различать проходные изоляторы с токоведущим стержнем и шинные проходные изоляторы, в которых токоведущий стержень как элемент конструкции изолятора отсутствует.

В зависимости от места применения различают проходные изоляторы для внутренних установок и проходные изоляторы для наружных установок.
Для аппаратов применяются специальные проходные изоляторы, приспособленные к конструкции аппарата.

Проходные изоляторы серийного выпуска рассчитаны на работу при температуре окружающей среды (воздуха) от — 45° до + 35° С, однако по ГОСТ 7273-54 они могут применяться и при температуре окружающей среды выше + 35° (но не выше + 60°) при условии понижения рабочего тока согласно формуле:
(Н-1)
где Iр — наибольший допустимый рабочий ток при данной температуре окружающей среды, а; Iа — номинальный ток проходного изолятора, а;

&т — наибольшая допустимая температура токоведущих и контактных частей изолятора °C;
θ0 — наибольшая фактическая температура окружающей среды, °C.

Проходные изоляторы серийного выпуска рассчитаны на работу при высоте установки не более 1000 м над уровнем моря, но они не рассчитаны на работу в условиях повышенной загрязненности воздуха, когда возможно появление на поверхности изоляторов осадков, проводящих или разрушающих глазурь, фарфор, арматуру, цемент и т. д. В подобных случаях изготовляются специальные конструкции.

2. Проходные изоляторы для внутренней установки

Отечественные проходные изоляторы для внутренней установки на напряжения от 3 до 35 кВ представляют собою фарфоровые армированные изоляторы, на токи до 2000 а включительно снабженные токоведущими стержнями, а на токи выше 2000 а — изоляторы шинного типа.
В зависимости от минимального разрушающего усилия на изгиб эти проходные изоляторы разделяются на группы, указанные в табл. 1-4.

Конструкции проходных изоляторов для внутренней установки на напряжения 6 и 10 кВ на токи от 250 до 2000 а представлены на рис. 11-1 и 11-2, а размеры некоторых из них указаны в табл. 11-1.
На токи до 600 а включительно применяется конструкция проходного изолятора (рис. 11-1), токоведущий стержень которого плоский (шина). Закрепление его производится на специальном приспособлении, вжимающем концевые шайбы в гнезда фарфора и одновременно производящем «закусывание» (т. е. выдавливание металла) на краях токоведущей шины.  Выдавленный металл образует небольшой выступ, который препятствует шайбе отойти от изолятора в осевом направлении.

На токи 1000—1500 а для изоляторов группы ПБ применяются конструкции с круглым токоведущим стержнем, имеющим на концах резьбу, с помощью которой концевые гайки осуществляют механическое крепление его на фарфоровом изоляторе.

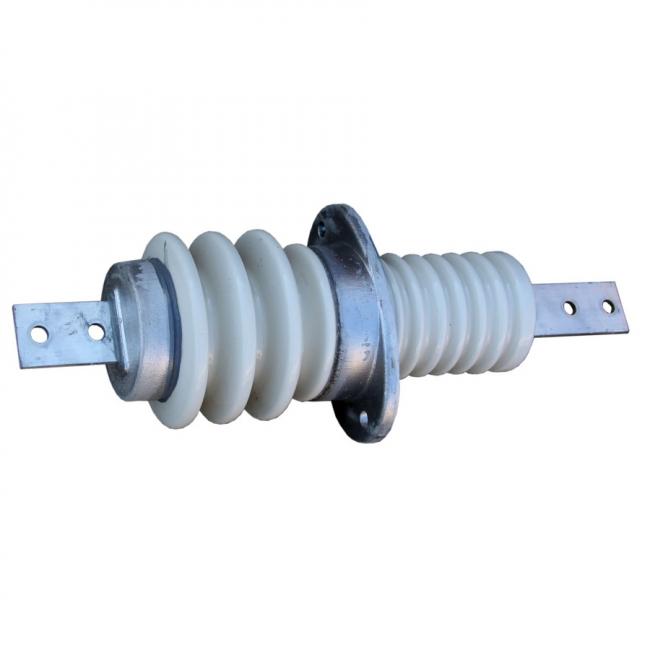

Рис. 11-1. Проходной изолятор с плоским токоведущим стержнем.

1 — плоский токоведущий стержень; 2 — изоляция; 3 — заземленный фланец.
Рис. 11-2. Проходной изолятор с круглым токоведущим стержнем. 1 — фланец; 2 — фарфор; 3 — воздух; 4 — токоведущий стержень.

Для изоляторов группы ПВ на токи 1000—2000 а применяется конструкция проходного изолятора с концевыми колпачками, армированными на цементе, и с круглым токоведущим стержнем (рис. 11-2).
Фланцы для всех рассмотренных выше типов проходных изоляторов ставятся в настоящее время на цементе. Как видно из рис. 11-1 и 11-2, для этих изоляторов применяются овальные и квадратные фланцы.

Таблица 11-1
Проходные изоляторы для внутренней установки на 6—10 кВ, 250—2000 а

Проходные изоляторы для внутренней установки на 35 кВ типа ПБ-35 (рис. 11-3) конструктивно отличаются от проходных изоляторов на более низкие напряжения, а именно:

а)  внутренняя поверхность изолятора металлизирована или покрыта проводящей краской и на нее подается потенциал стержня. Этим мероприятием исключается опасность появления короны на стержне;
б)  наружная поверхность средней части изолятора, предназначенной для фланца, также металлизирована или покрыта полупроводящей глазурью, заходящей в кольцевые канавки в утолщении фарфора; такая конструкция повышает напряжение скользящих разрядов.

Фланец проходного изолятора ПБ-35 — квадратный, составной из двух полуфланцев. После сборки фланец армируется на цементе.
Конструктивные данные и вес некоторых изоляторов типа ПБ-35 приведены в табл. 11-2.

Шинные проходные изоляторы представляют собою цилиндрические фарфоровые изоляторы (рис. 11-4) с фланцами и колпачками из немагнитного материала, армированными на цементе.
В концевых колпачках предусмотрены прямоугольные окна для пропускания сквозь изолятор пакета плоских шин или круглой шины. Шины в этих окнах фиксируются в определенном положении специальными накладными планками.

Шинные проходные изоляторы используются также и для шинных трансформаторов тока.

Рис. 11-3. Проходной изолятор типа ПБ-35 на 35 кВ.

Рис. 11-4. Шинный проходной изолятор типа ПШ-Д и ПШ-Е.

Таблица 11-2
Размеры и вес проходных изоляторов для внутренней установки на 35 кВ типа ПБ-35

  • Назад
  • Вперёд

Объяснение электрических вводов

— saVRee

Введение

Электрические вводы являются важными компонентами для широкого спектра электрооборудования, такого как силовые трансформаторы 0 шунтирующие реакторы 3 , 9000 09 , автоматические выключатели , и конденсаторы . Эти, казалось бы, простые устройства выполняют важнейшую функцию по прохождению тока высокого напряжения через корпуса оборудования. Они выполняют эту функцию, создавая изолирующий барьер между проводником под напряжением и металлическим (проводящим) корпусом электрического аппарата (находящимся под потенциалом земли).

Силовой трансформатор   Выделенные вводы



Классификация и конструкция

0044

  • Навалом или Без конденсатора Тип
  • Конденсатор Тип
  •

    Нравится эта статья? Тогда обязательно ознакомьтесь с нашим видеокурсом «Введение в электрические вводы» ! Курс включает тест , руководство , и вы получите сертификат по окончании курса. Наслаждаться!



    Приведенное ниже видео является выдержкой из нашего онлайн-видеокурса по электрическим вводам .



    Втулки наливного типа

    A навалом 9Ввод типа 0009 состоит из центрального токопроводящего стержня , обычно изготавливаемого из меди или алюминия , который заключен в изолятор

    4

    4 . Окружающий изолятор может быть изготовлен из фарфора или композитной смолы и силиконовой резины .

    В то время как традиционный фарфоровый изолятор отличается механической прочностью и длительным сроком службы, применение силиконового каучука становится все более популярным из-за его более низкой стоимости, простоты обращения и его поверхности гидрофобность (снижает риск прогорания, связанного с загрязнением). Из-за ограничений диэлектрической прочности использование вводов объемного типа ограничено напряжением системы 72 кВ и ниже .

    Ввод 11 кВ объемного типа



    Вводы конденсаторов

    009 . По сравнению с вводами объемного типа, конденсаторные вводы имеют относительно сложную конструкцию. Чтобы справиться с высокими напряжениями электрического поля, возникающими при высоком напряжении, втулки конденсатора выполнены из внутренней с градуированной емкостью изолированный сердечник, зажатый между центральной токоведущей трубкой и внешним изолятором.

    Сердечник конденсатора состоит из коаксиальных слоев электротехнической Крафт-бумаги и проводящих вставок из фольги различной длины. Фольговые вставки расположены через фиксированные радиальные промежутки, что способствует распределению и стабилизации электрического поля по изоляции ввода. Эти проводящие вставки имитируют емкостные элементы (соединенные последовательно), которые соединяют высоковольтный провод ввода с землей. По этой причине втулки конденсатора иногда обозначаются как 9.0003 вводы с классом емкости .

    Поперечное сечение ввода конденсатора

    Для дальнейшего повышения диэлектрической прочности ввода изоляция конденсатора пропитана минеральным маслом 09 04 , или отверждаемая эпоксидная смола ; эти две технологии обозначаются как пропитанная маслом бумага (OIP) и пропитанная смолой бумага (RIP) соответственно.

    Материалом внешнего изолятора всегда является фарфор для конденсаторов OIP и силиконовая резина для конденсаторов RIP, оба служат одной и той же цели ограничения потока тока утечки и предотвращения внешних перекрытий . Втулки конденсатора OIP также снабжены подпружиненной расширительной камерой , позволяющей компенсировать колебания объема масла (расширение/сжатие) из-за изменения температуры (бак расширительного бака на силовом трансформаторе выполняет аналогичную функцию).

    Втулка конденсатора, пропитанная маслом

    Втулка конденсатора монтажные фланцы снабжены контрольным отводом и дополнительным пространством для установки кольца 30 90 (см. ниже) 0008 трансформатор тока (КТ) . Внутренние соединительные клеммы снабжены защитными экранами для ограничения высоких потенциальных напряжений внутри маслонаполненного корпуса.



    Оценка состояния

    Контрольный отвод подсоединяется к внешней фольге конденсатора и используется для выполнения двух важных эталонных измерений. Эти измерения: емкость (C) и коэффициент рассеяния (tanδ) ; оба теста используются для определения состояния изоляции проходного изолятора.

    Любое увеличение значений C и/или tanδ указывает на ухудшение изоляции, проникновение влаги и/или короткое замыкание фольги конденсатора. Сопротивление изоляции испытания, частичные разряды измерения и термографические проверки также являются полезными вспомогательными средствами при оценке состояния вводов.

    Приложения

    В отрасли электроэнергии наиболее распространенными применениями для втулок являются:

    • Air-To-Mok -используется в открытом воздухе . Служба.0009 оборудование, такое как трансформаторы, шунтирующие реакторы и т. д.
    • .

    • Воздух-воздух – используется для соединения наружного и внутреннего воздуха, например. стеновые втулки.

    Установка втулки воздушно-масляного конденсатора трансформатора



    Требования к конструкции

    При проектировании электрического ввода любого типа учитываются следующие требования и аспекты:

    • Центральный проводник ввода должен выдерживать ожидаемую нагрузку или токи короткого замыкания без перегрева окружающей изоляции (что может привести к аварийному выходу из строя).
    • Для любого данного трансформатора проводящий стержень низковольтного (LV) ввода должен выдерживать более высокий ток, чем его высокое напряжение (ВН) аналог. Следовательно, проводящий стержень ввода НН всегда толще (имеет больший диаметр), чем его аналог ВН.
    • Внутренняя изоляция проходного изолятора должна выдерживать номинальные рабочие и случайные кратковременные электрические нагрузки, воздействующие на нее. Эти напряжения возникают из-за разности потенциалов между проводником под напряжением и заземленной внешней средой. Внутренняя изоляция ввода также должна ограничивать возникновение частичных разрядов (ЧР), которые могут привести к прогрессирующему износу изоляции.
    • внешняя изоляция проходного изолятора должна обеспечивать достаточное сухое дугообразование расстояние, чтобы выдерживать удары молнии и коммутационные импульсы. Внешняя изоляция также должна обеспечивать достаточное расстояние утечки (расстояние утечки ) для предотвращения чрезмерного протекания тока утечки; ток утечки может возникнуть в результате накопления загрязнений (грязь, песок, соль и т. д.) и/или влажности окружающей среды.

    Ввод Сухая дуга и расстояние утечки

    • Консольная прочность ввода должна быть достаточно высокой, чтобы выдерживать ожидаемые механические нагрузки, которые будут воздействовать на ввод во время сейсмических событий и короткого замыкания.
    • Конструкция и конструкция ввода должны быть достаточно прочными, чтобы выдерживать суровые условия транспортировки, обработки и установки.


    Дополнительные ресурсы

    https://en.wikipedia.org/wiki/Bushing_(electrical)

    https://www.inmr.com/bushing-technology-review-designs-tendencies

    https:/ /electrical-engineering-portal.com/purpose-and-maintenance-of-transformer-bushings

    Electrical Bushings – Types, Purpose and Construction with Diagrams

    Оценка ввода высоковольтного трансформатора имеет решающее значение

    Почему понимание высоковольтных маслонаполненных трансформаторных вводов так важно?

    Высоковольтные силовые трансформаторы являются важным компонентом инфраструктуры электросетей нашей страны. Вводы являются наиболее важным компонентом силового трансформатора. Градиент напряжения между заземляющим фланцем и высоковольтным центральным проводником намного больше по сравнению с градиентом напряжения внутри трансформатора или внешних линий, входящих в трансформатор. В большинстве случаев, если проходной изолятор выходит из строя катастрофически, трансформатор необходимо заменить или разгрузить, чтобы убрать обломки вышедшего из строя проходного изолятора. Стоимость крупных силовых трансформаторов колеблется от нескольких сотен тысяч до более чем 5 миллионов долларов США, а сроки поставки варьируются от нескольких месяцев до более года.

    Основы маслонаполненных высоковольтных вводов

    Вводы являются компонентами интерфейса, через которые электрическая энергия проходит через барьер. Центральный сердечник обычно изготавливается из алюминия или меди, размеры которого позволяют проводить ток с одной стороны барьера на другую. Центральная жила содержится в системе изоляции, покрытой изолятором. Системы изоляции ввода 26 кВ и ниже могут быть разработаны с использованием твердого материала, такого как фарфор, кремний или композитная смола. Вводы с номинальным напряжением более 26 кВ нуждаются в слоях проводящего материала или фольги, перемежающихся слоями бумаги, чтобы распределить напряжение и свести к минимуму большие градиенты напряжения. Слои проводников и изоляции образуют концентрические конденсаторы между барьером и центральной жилой. См. рис. 1 ниже.

    В настоящее время вводы из пропитанной маслом бумаги являются наиболее широко используемыми типами вводов для напряжений более 26 кВ. В этой конструкции бумага служит каркасом для удержания изоляционного масла. Масло действует как основная изоляция и охлаждающая жидкость для проходного изолятора. Внешняя оболочка обычно изготавливается из фарфора, но некоторые производители имеют конструкции с использованием другого материала из-за длительных сроков изготовления и сложности изготовления внешних фарфоровых оболочек.

    Влага – враг втулки

    Влага – злейший враг втулки. По мере старения втулки прокладки теряют свою герметизирующую способность, открывая наиболее распространенный путь проникновения влаги во втулку. Если допустить попадание влаги во ввод, она начнет разрушать систему масляно-бумажной изоляции. Этот распад образует различные полярные соединения и кислоты, которые воздействуют на бумагу. По мере того, как бумага рвется, образуется больше загрязнений. В какой-то момент два или более проводящих слоя выйдут из строя и закоротят друг друга. Когда это произойдет, оставшиеся концентрические конденсаторы будут иметь более высокое напряжение на каждом конденсаторе. Поскольку поломка не контролируется и влага продолжает поступать во втулку, скорость образования загрязнений внутри втулки увеличивается. Это приводит к сбою других слоев. В какой-то момент происходит катастрофический выход втулки из строя. Риск резко возрастает с возрастом и уровнем напряжения. Вводы на напряжение более 230 кВ и старше 25 лет относятся к категории наибольшего риска. Следующая категория с меньшим риском включает вводы от 100 кВ до 230 кВ и старше 35 лет.

    Несмотря на то, что попадание влаги является основной причиной выхода из строя ввода, хорошая новость заключается в том, что существуют способы оценки износа системы изоляции ввода. Тестирование коэффициента мощности является стандартным в отрасли методом отслеживания состояния втулки и определения тенденций. Инфракрасный (ИК) и визуальный осмотры могут использоваться для отслеживания состояния трансформатора, когда он подключен к сети. Отбор проб масла из втулок можно использовать для подозрительных втулок или втулок, относящихся к категории высокого риска.

    Проверка исправности втулки с коэффициентом мощности

    Втулка состоит из двух частей. Самая внутренняя система изоляции состоит из нескольких концентрических конденсаторов, обычно обозначаемых как C1. Самая внешняя система изоляции имеет всего несколько слоев и обозначается как C2. Основная цель этого деления состоит в том, чтобы предоставить тестовую точку подключения для автономных электрических испытаний. Обычно C2 закорочен крышкой колпачка, когда проходной изолятор находится в работе. См. рис. 2 ниже. В редких случаях для вводов на 69 кВ и выше эта точка используется для питания потенциального устройства. Это возможно, потому что на C1 и C2 не влияют внешние факторы, такие как втулка башни или стенки резервуара. Другими словами, проходной изолятор можно использовать в качестве достаточно точного конденсаторного делителя для питания устройства измерения напряжения, подаваемого на проходной изолятор. На проходных изоляторах, допускающих внешний потенциал, отвод называется потенциальным отводом. Потенциальный отвод можно легко обнаружить, поскольку он представляет собой соединение типа шпильки, а не пружины. См. рис. 3 ниже. В любом случае для проверки коэффициента мощности в автономном режиме можно использовать потенциальный ответвитель или контрольный отвод.

    Чтобы установить ввод трансформатора для испытания, снимите крышку ввода только с испытуемого ввода. Используйте кусок проволоки, чтобы связать вместе все втулки высокой стороны и все втулки нижней стороны вместе. Для трехобмоточного трансформатора свяжите третичные втулки вместе. Голый провод 12-го калибра прекрасно работает. Это уменьшает помехи, которые могут привести к ошибочным результатам испытаний.

    Изоляция основной жилы C1 испытывается в режиме испытания незаземленного образца (UST), как показано на рис. 4 ниже. Ток идет от высоковольтного провода к крану. Здесь ток разделяется. Но только ток, который проходит через конденсатор C1, возвращается к испытательному источнику через измеритель. Поэтому в этом режиме измеряется только C1.

    Набор для проверки коэффициента мощности вычисляет значение коэффициента мощности и емкости для каждого испытания, что позволяет лучше понять состояние проходного изолятора. Коэффициент мощности указывает на степень загрязнения, а значение емкости указывает на физические изменения в проводящих слоях. Увеличение коэффициента мощности указывает на степень загрязнения, а увеличение емкости указывает на то, что какие-либо слои были закорочены с момента последнего испытания. Значения емкости, сообщаемые набором для проверки коэффициента мощности, часто упускаются из виду, но они являются основными индикаторами физических изменений внутри проходного изолятора.

    Внешние слои изоляции проходного изолятора, обозначенные как C2, тестируются в защитном режиме, как показано на рис. 5. Ток проходит от высоковольтного провода к отводу. Здесь ток разделяется. Но только ток, который проходит через конденсатор С2, возвращается к испытательному источнику через измеритель. Поэтому в этой тестовой установке измеряется только C2.

    Проверка состояния втулки с помощью визуальных и инфракрасных методов

    Низкий уровень масла является ключевым показателем утечки масла из втулки. Если масло выходит, значит, внутрь попадает влага. Хотя проверка коэффициента мощности — это один из инструментов в наборе инструментов, они проводятся только раз в несколько лет. Визуальный осмотр, который иногда называют обходом, часто используется для обнаружения признаков утечки масла или значительного изменения уровня масла по смотровому стеклу или указателю уровня масла. Это не просто замечание чего-то, но и понимание того, как продолжить действие.

    Эта точка приводит к выполнению ИК-сканирования. Из-за потерь в трансформаторе, когда он находится под напряжением и несет нагрузку, масло горячее окружающей его среды. Тепло передается от трансформатора к проходному изолятору, что обеспечивает температурный градиент, который можно увидеть с помощью ИК-камеры. На рис. 6 показан ввод трансформатора с нормальным уровнем масла.

    ИК-изображение на рис. 7 показывает, что втулка справа заполнена маслом. На это указывает тепло, проходящее от теплого бака трансформатора, наполненного маслом, вверх по проходному изолятору до самого верха. Шкала в крайнем правом углу показывает более ярко-желтый (более светлый оттенок в черно-белом цвете) с температурой около 31°C, а втулка слева — сине-зеленая (более темный оттенок в черно-белом цвете) с гораздо более низкой температурой. Более низкая температура обусловлена ​​​​отсутствием масла, что обеспечивает хороший тепловой поток. Только самая нижняя часть втулки слева имеет какие-либо признаки теплопроводности, что указывает на местонахождение уровня масла. Это было подтверждено сервисной мастерской Управления долины Теннесси (TVA) во время демонтажа втулки.

    Помните, что повторное заполнение втулки после того, как было обнаружено, что она находится ниже верхней металлической головки втулки, не рекомендуется. Как только масло упадет ниже этой точки, слои бумаги больше не будут покрыты маслом. Частичный разряд начнется и поест бумагу, как термиты, пока ввод находится под напряжением. См. правую часть рис. 8, где частичный разряд проедал изоляцию. Ущерб необратим. Это станет очевидным при проверке коэффициента мощности, но если масло будет добавлено до проверки коэффициента мощности, результаты будут замаскированы. Обратитесь к рис. 8, чтобы увидеть катастрофические результаты повторного заполнения и последующего тестирования после обнаружения низкого уровня масла во втулке. Доказательства выявили этот факт при проведении анализа первопричин.

    Проверка состояния втулки с помощью отбора проб масла из втулки

    Наиболее инвазивным тестом является забор масла из втулки и отправка образца в лабораторию для анализа. Это рекомендуется только для вводов категории наивысшего риска. Как указывалось ранее, к группе наибольшего риска относятся вводы на напряжение более 230 кВ и старше 25 лет. Во вторую высшую категорию входят вводы на напряжение от 100 кВ до 230 кВ и старше 35 лет.

    Ниже приведены рекомендуемые тесты (требуется объем пробы масла — два шприца объемом 50 см3):

    • Анализ качества масла
    • Влажность
    • Межфазное натяжение (IFT)
    • Цвет
    • ПХБ
    • Анализ растворенного газа в масле (DGA)
    • Монооксид углерода этан, этан, этилен
    • Ацетилен

    Критерии продолжения эксплуатации следующие:

    • Влажность — должно быть менее 20 частей на миллион.
    • DGA — содержание ацетилена должно быть менее 1 ppm.

    ТВА провел испытания 111 вводов 500 кВ. Четыре втулки имели высокое содержание влаги или ацетилена более 1 ppm. Пять вводов содержали более 500 частей на миллион ПХБ. Это дало старт программе TVA по замене вводов 500 кВ.

    Заключение

    Даже с новыми конструкциями вводов каждая электростанция по-прежнему имеет в эксплуатации тысячи высоковольтных маслонаполненных вводов.
