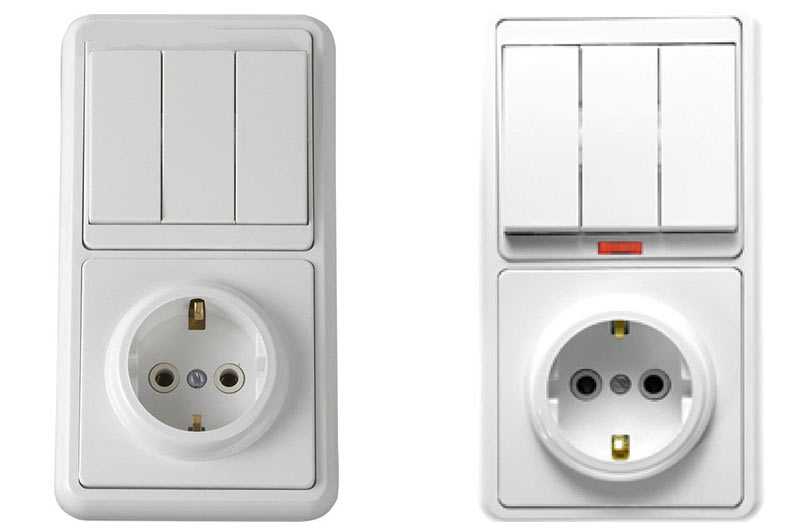

Выключатель с розеткой в один подрозетник: Двойная розетка в один подрозетник Legrand Valena Life 753027+754958+754406

Содержание

О розетках, выключателях и других установочных изделиях


Поставить новую розетку или поменять выключатель — задачи не из сложных. В принципе, с ними справится
любой, умеющий пользоваться отверткой. Существует множество мелочей, существенно облегчающих выбор и
монтаж этих установочных изделий. Предлагаю ознакомиться с этой статьей, вполне вероятно, что вы узнаете
что-то новое о простых вещах.

Два принципиально разных вида розеток


Одной из самых важных конструктивных особенностей является модульность — модульность либо есть, либо ее нет.
По простому, модульность — это возможность поместить несколько электроточек в одну общую рамку, корпус. Совсем
не важно, какая электроточка будет стоять рядом с соседней. Это может быть розетка и выключатель, две розетки и
два выключателя, выключатель и терморегулятор теплого пола. Конфигурация установочных мест может быть различна,
главное, чтобы они все были модульными и одного производителя, часто даже одной коллекции. Именно поэтому
рекомендуется покупать все электроустановочные изделия за раз.


Типичные представители модульных розеток, все розетки находятся в общей рамке. В любом из
посадочных мест с легкостью может расположиться одно, двух или трех-клавишный выключатель (если таковые имеются в конкретной коллекции).


Розетки и выключатели, не обладающие модульностью, конечно могут устанавливаться рядом по несколько штук,
но внешне они не будут вписываться в эстетический вид. Более того, если в стене установлено несколько
подрозетников подряд по современным стандартам — не модульные розетки попросту не влезут. Каждая розетка будет
закрывать своим корпусом часть пространства соседней.


Однако простые розетки дешевле стоят и при одиночной установке вполне прекрасно себя чувствуют. Другое дело
эстетичный внешний вид — качественную, дорогую электрику делают, как правило, модульной. Иногда, простые
розетки незаменимы, например когда нужно поставить двойную розетку в один подрозетник — такие модели простых
розеток достаточно распространены.


Двойные розетки в одном подрозетнике достаточно часто встречаются среди немодульных установочных изделий.
Они достаточно практичные, однако такие розетки не объединить общей рамкой с другими установочными изделиями,
например с выключателем.


Отличить простую розетку/выключатель от модульной довольно просто — у простой середина и края крышки являются
одним целым, в то время как у модульных четко различима середина и рамка, часто есть третья, средняя рамка.


Для модульных электроточек важны ровно установленные ряды подрозетников, ряды могут быть как горизонтальные,
так и вертикальные. Так же имеет значение расстояние между подрозетниками — обычно они имеют возможность
стыковки друг с другом, расстояние заданно производителем.

С заземлением или без?


Когда заземляющий провод заведен в подрозетник, таких вопросов не возникает. Однако до сих пор, сплош
и рядом встречается электропроводка без земли. Выбирать розетку с землей или без — разницы никакой нет,
в случае с заземляющим контактом, он просто будет не подключен. Современные вилки, как правило, подходят и
к тем, и к тем.


Случается так, что при замене проводки, заземляющий проводник прокидывают во всех проводах, спаивают в коробках,
выводят до щита. И если в щите защитный ноль (заземление) отсутствует — заземляющий конец новых проводов
оставляют «висеть» до лучших времен, реконструкции электросетей. В таком случае, заземляющий провод в
подрозетнике не стоит подключать к розетке. Иначе таким образом все приборы в доме будут соединены в один контур,
который «висит» в щите. При неисправности одного прибора, на корпусе которого появился потенциал, это напряжение
по заземлительному проводнику перейдет на корпуса всех остальных приборов. И «щипаться» будут все приборы с
металлическими корпусами, открытыми элементами.

Высота от пола розеток и выключателей


На самом деле никаких четких правил по высоте установки нет ни в евростандартах, ни в Российских ПУЭ.
Все утверждения носят рекомендательный характер. Если ориентироваться на европейские ремонты, розетки следуе
располагать на высоте 30-40 см от пола (центр), выключатели 80-90 см от пола. Следует выбрать для себя более
удобную высоту и использовать ее во всей квартире.

Подрозетники


Современная электрика подразумевает установку подрозетников под все розетки, выключатели и прочие установочные
изделия (ТВ, интернет, телефон, термостат теплого пола). Уже давно в прошлом времена, когда для установки было
достаточно отверстия в стене, отдаленно напоминающего окружность. При ремонте и реконструкции электропроводки
настоятельно рекомендуется ставить подрозетники. В советские времена существовали металлические подрозетники —
по возможности их следует удалять и ставить новые, под современные установочные компоненты они не очень подходят.


Конечно, новые розетки и выключатели можно установить и в круглое отверстие в стене без подрозетника, но это
не надежная установка, все это дело быстро расшатывается.


Новые подрозетники следует устанавливать так, чтобы отверстия под винты были четко горизонтально или вертикально.
Иначе обязательно возникнут трудности с ровной установкой розеток. Ряды из нескольких подрозетников должны составлять
четкую горизонтальную или вертикальную линию, тогда все модули четко встанут в общую рамку.


Расстояние между соседними подрозетниками так же должно быть определенным. Нормальные подрозетники имеют специальные
выступы по бокам для составления в группы, если таковых нет — эти подрозетники лучше устанавливать в одиночных местах.


Для ровной установки подрозетников, после всех операций по штроблению, на стене размечаются все линии (оси) каждого
подрозетника. Расстояние между центрами рядом стоящих подрозетников должно составлять 71 мм, чем большее количество
подрозетников в ряду (не более пяти), тем с большей точностью следует выполнять этот интервал.


В бетоне, кирпиче и других твердых материалах подрозетники закрепляются гипсовой шпаклевкой, штукатуркой или
алебастром. Алебастр удобен тем, что очень быстро твердеет и не дает подрозетнику «оплыть».


Для крепления в гипсокартоне, гипсоволкне, деревянной вагонке и прочих листовых материалах используются специальные
подрозетники для гипсокартона. Для установки нескольких подрозетников в ряд, обязательно нужно преобрести
дополнительные соединения, они должны иметься в продаже!


Для качественной установки в гипс, по краям отверстия нужно снять неглубокую фаску. Тогда боковая
кайма подрозетника не будет выпирать из плоскости стены. Это правило относится так же и при установке в дерево,
фанеру и прочие листовые материалы.

Установка без подрозетников


При мелкосрочном ремонте бывает, что нужно по быстрому поменять розетку/выключатель и времени на вмазывание
подрозетников нет. Изделия придется устанавливать в то, что есть, в лучшем случае это советский металлический
подрозетник, в худшем — просто дырка непонятной формы. В обоих случаях, зачастую распорных лапок розеток не
достаточно, чтобы надежно «распереть» и зафиксировать изделие. Я в таком случае использую какие-либо накладки,
например кусочки толстого линолеума, наклеив их в места «распирания» лапок на акриловый герметик.

Установка розеток


Когда в одной рамке несколько розеток, то обычно в крайний подрозетник заводится один кабель и все розетки подключаются последовательно —
шлейфом. Это экономически и технически удобнее: место того, чтобы тянуть по отдельному кабелю к каждому модулю от коробки, удобнее завести
один провод на группу в одной рамке.


Однако встречаются противники подбного решения, которые указывают на прямой запрет в ПУЭ на последовательное соединение защитного проводника (заземления,
которого в старой проводке вообще нет). Тут решать вам — делать шлейф или тянуть по отдельному кабелю на каждый подрозетник. Если же последовательное соединение
вас устраивает, то следует уяснить несколько моментов.


Действительные проблемы шлейфа — не всегда надежный контакт рабочих проводников (нуля и фазы) и жесткость подводящих жил (к промежуточной розетке приходит 3
провода и столько же уходит на следующую, всего 6). Жесткость жил легко может поспособствовать ухудшению контакта во время установки или монтируемая розетка
может поломаться во время «запихивания» ее на место.


Поэтому во время монтажа нужно использовать одно и то же сечение провода на входе и выходе, а также тщательно следить, чтобы проводники не расшатались в клеммах.
Клеммы нужно затягивать с максимальной силой, но чтобы не сломать саму розетку.


Несколько розеток в одной группе соединияются шлейфом — вводной провод заводится в клемму первой
розетки, в эту же клемму заводится отрезок провода для второй и так далее.


Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в
подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые
саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были
не слишком большими и позволяли беспрепятственно одеть рамку.


Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если
устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать.
Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого
не видно.


Иногда по тем или иным причинам неудобно делать ответвление из клеммы, например если конструкция позволяет зажать только один провод.
В таких ситуациях можно сделать аккуратные скрутки прямо в подрозетнике, а на саму розетку сделать ответвление 1,5 мм² — легче выполнять монтаж в
стесненных условиях. Вообще, кабель 1,5 мм² более предпочтителен при выполнении шлейфа. Исключением являются мощные точки, где планируются «прожорливые»
электроприборы типа чайника, микроволновки и т.п.


Такая альтернатива шлейфовому соединению более надежна, но требует глубокого подрозетника и больше времени.


Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных
электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные
розетки продают в упаковке с одиночными рамками — в этом случае нужно купить отдельную общую рамку. Если
крышка розетки разделяется на три части — внутрение рамки берутся с одиночных и переставляются в
общую рамку. Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует
уделить внимание совместимости рамок с конкретными модулями!

Установка выключателей


Существенных отличий в монтаже копруса выключателей нет, главное сориентироваться с различными моделями
кнопок, разобраться с защелкиванием пластиковой накладки под кнопками. Все эти мелочи легко осознать в
процессе. Мы же обратим внимание на другие моменты.


Вот первый момент, где порой «тупят» даже опытные мастера — если положение вкл/выкл на установленном
выключателе не соответствует привычному, откручивание и перекидывание проводов не поможет!. Нужно
банально перевернуть весь выключатель, а рамку с кнопками оставить как есть.


Для Русского человека привычное положение клавиш: когда верх клавиши утоплен — свет горит, утоплен низ —
свет выключен. Самое интересное, что видимо у европейцев наоборот: при установке выключателей, ориентируясь
по надписи на металле, при нажатой вверх клавиши свет выключен. Здесь два выхода — привыкать к европейским
стандартам или попросту устанавливать выключатели надписями вверх ногами! При этом крышки ставятся правильно
в обоих случаях и не нарушают эстетику.


Для устранения последних сомнений скажу: в одноклавишных выключателях абсолютно не важно, как подключать
два провода к двум клеммам!. Прошу не путать с двух и трех-клавишными выключателями! Исключение составляют
выключатели с неоновой подсветкой.


У многоклавишных выключателей провода путать нельзя. Один контакт всегда общий и несколько индивидуальных, их
количество соответствует числу клавиш. К общему подключается фаза, к остальным клеммам прикручиваются
соответствующие проводники. Чтобы наверняка знать, какой проводник какой лампочке соответствует, перед установкой,
при включенном электричестве следует аккуратно позамыкать фазу на другие проводники.


Часто бывает, что выключатели размыкают ноль вместо фазы. Манипуляциями с выключателями этого не исправить и
придется делать по обстоятельствам: общий ноль, а фазы это группы.


При установке выключателей с подсветкой следует знать несколько моментов. Подсветка может стать причиной
мигания или тусклого свечения светодиодных ламп. Если подсветка выключателя выполнена на неоновой лампе, а не
на светодиоде — клавиши будут светиться только при правильном подключении фазы — она должна попадать на
контакт с лампой. Другими словами, добиться свечения клавиш можно путем перекидывания проводов местами (не
актуально для многоклавишных).

Установка в кафель


При установке в кафель любых розеток и выключателей ничего не меняется. Подрозетник обычно устанавливают до
укладки плитки, потом лишь прорезают в кафеле круглое отверстие. Для прикручивания понадобятся саморезы,
немного длиннее чем обычно.


Для гармоничного расположения установочных изделий в кафеле, следует тщательно выверить выводы
концов проводки с учетом размеров и геометрии плитки. Самый простой вариант — расположить их посередине
кафеля. Но когда плиточки маленькие, а особенно со скошенными гранями как на фото, самый актуальный вариант —
расположить центра подрозетников в швах. Установка конечных изделий производится после расшивки швов.

Розетка для плиты


Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная
розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых
шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную
коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь,
не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если
стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к
стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение
клемной колодкой.

Подключение интернет-розеток, разбираемся в распиновке


На самом деле разбираться там практически не требуется, все элементарно нарисовано! На клемной колодке интернет гнезда имеются
цветные наклейки, вот по ним и следует ориентироваться. Цветной квадратик (оранжевый, зеленый, синий или коричневый) означает подключение
проводника со сплошным цветом. В каждой паре, вместе со сплошным цветом присутствует белый проводник с соответствующей цветной полоской — на
клемнике подобный контакт показан бело-оранжевым, бело-зеленым и т.д. квадратиком.


Единственная непонятка: для оранжевой и зеленой пар имеется два варианта расключения — A и B. Для подключения интернета, маршрутизатора (роутера)
и прочего сетевого оборудования используется вариант B. Вариант A предназначен для соединения двух компьютеров без сетевого оборудования.


Цвета проводников перепутать сложно. Главное определиться с вариантом подключения A или B.


В других конструкциях установочной электрики, расположение контактов и способ обжима могут быть иными, но цветовая маркировка и два варианта — те же самые.


Если кабель обладает всего 4 жилами, то используются только оранжевый, зеленый и их сочетания с белым на розетке. То есть если UTP-кабель имеет оранжевую,
бело-оранжевую, синюю и сине-белую жилы, то синие цвета кабеля устанавливаются в «зеленые» места на розетке.


Цифры в цветных квадратиках на клемнике обозначают соответствующий номер контакта на интернет-штекере (коннекторе), который вставляется в устанавливаемую
розетку, и, по-большому счету эта не нужная информация для монтажа розетки.

Смотрите также другие статьи

Розетки и выключатели

Опубликовано: 5.02.2012 Рубрика: Материалы и технологии, Электрика Просмотров: 14623

Розетка и выключатель

Розетки и выключатели являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов. Однако суть остается прежней.





Розетки

Полное название — штепсельная розетка. Все знают, что это. Наверно нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь. Розетка — это часть штепсельного соединения, в которое также входит вилка. Эти составляющие называют также «мамой» и «папой».

Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно розетка ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.

Штепсельное соединение

Любая розетка состоит из следующих основных элементов:

  • контактов;
  • основания, которое называется колодкой;
  • защитного корпуса.

Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора. Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны.

Розетки старого образца рассчитаны на номинальное напряжение в 220–230 В и силу тока 6,3–10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10–16 А. От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке. Сравните старый образец розетки — 1386 Вт (1386 Вт = 6,3 А х 220 В) и современный вариант розетки — 3520 Вт (3520 Вт = 16 А х 220 В).





Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать. Это не единственная проблема старых розеток.

Розетка старого образца

Расстояние между выходными контактами тоже разное, у современных розеток оно больше. Кроме того, диаметр штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка.

Сейчас в розетках устанавливают три провода: фазовый, нулевой и заземляющий. В старых образцах их только два – фаза и ноль, в то время как на новых приборах установлены специальные заземляющие провода. Ясно, что при подключении к старой розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.

Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке

Колодка — основание розетки, то, на чем держатся контакты и защитный корпус. Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика. Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.

Розеточная колодка

Защитный корпус — это внешняя покрышка разъема с отверстиями под штепсельную вилку. Он выполняет защитную и декоративную функции. В определенных видах розеток в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки. Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

Встроенная розетка в подрозетнике

Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены. Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).

Встроенная розетка без заземления

При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

Встроенная розетка с заземлением

У розеток с заземлением есть контакты, соединенные с заземляющим проводом. Предназначены эти розетки для установки в электрические сети, у которых есть заземление.

Двойные розетки используются для подключения сразу двух штепсельных вилок. В основании имеют одну колодку стандартного размера, поэтому встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка).

Выключатели и розетки, соединенные с помощью рамки в один блок

Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения. Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з).

Розетка с таймером







Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов. Помимо силовых существуют и розетки для наконечников информационных кабелей.

Розетка с выключателем

Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля. Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах

Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки.

Простая телефонная розетка с одним гнездом

Компьютерная розетка по внешнему виду очень похожа на телефонную. Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы.

Блок из силовой, антенной, телефонной и компьютерной розеток

Компьютерная розетка с двумя гнездами

Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники. Кстати, так называемые евророзетки — немецкий стандарт.

Универсальный переходник

Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей. Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов. Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду.

Колодка удлинителя со шнуром и вилкой

Переносной удлинитель с катушкой для кабеля

Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов. В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка.

Силовые штепсельные соединения

Однофазный силовой разъем с вилкой

Выключатели

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки. Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый.

В некоторых видах есть контакт для подсоединения провода земли. Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается. Основные виды выключателей следующие.

Одноклавишный встроенный выключатель

Клавишные выключатели: основной вид выключателей — это прибор с одной клавишей или кнопкой. Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш. Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Двухклавишный накладной выключатель

Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3.

Трехклавишный выключатель

Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

Двухклавишный выключатель с подсветкой

На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте. Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный выключатель по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении.

Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д.

Пылевлагозащищенный выключатель

Светорегулятор (диммер) — это выключатель — регулятор освещения. В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6–7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА).

Диммер с поворотным регулятором

Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочих осветительных приборах.

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.

Выключатель с датчиком движения

Уличный светильник, оснащенный автоматическим выключателем с фотоэлементом

С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя.



Метки: Антенная розетка, Встроенная розетка, выключатели, Двойные розетки, евророзетки, Клавишные выключатели, Компьютерная розетка, накладная розетка, Проходной выключатель, Розетки, розетки с заземлением, штепсельная розетка

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Обзор продуктов | Шнайдер Электрик

  • Жилой сектор и малый бизнес

  • Автоматизация и управление зданием

  • Низковольтные изделия и системы

  • se.com/ww/en/work/products/solar/»>

    Аккумулятор солнечной энергии и энергии

  • Доступ к энергии

  • Распределение среднего напряжения и автоматизация сети

  • Критическая мощность, охлаждение и стойки

  • se.com/ww/en/work/products/industrial-automation-control/»>

    Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

  • Диапазоны: 77

  • Диапазоны: 58

  • Диапазоны: 32

  • Ассортимент: 24

    Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

  • Диапазоны: 32

  • Диапазоны: 60

  • Диапазоны: 27

    Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. От компактных предварительно спроектированных систем до комплексных решений, разработанных по индивидуальному заказу…

  • Диапазоны: 34

    Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Коммутируемая розетка Axiom, 1-местная, однополюсная

Коммутируемая розетка Axiom, 1-ганговая, однополюсная | Инструментальная станция

БЕСПЛАТНАЯ ДОСТАВКА При заказе на сумму более 25 фунтов стерлингов

НАЖМИТЕ И ЗАБИРАЙТЕ В более чем 550 магазинах

ЕЖЕДНЕВНО ВЫГОДНАЯ ЦЕНА

ТОРГОВЫЙ СЧЕТ Экономия 5% каждый день

Назад к Белым Выключателям и Розеткам

Щелкните здесь для полного описания

Selected

1 Gang Single Pole — (8 8746) — Каждый — 1,63 фунта стерлингов 1 банда с двумя опорами — (84832) — Каждая — 1,89 фунтов стерлингов 2-местная двухполюсная — (17663) — Каждая — 2,84 фунта стерлингов 2-местная однополюсная — (24623) — Каждая — 1,60 фунта стерлингов

Количество

Выберите из 3 вариантов

Коллекция

Доставка

Войти, чтобы сохранить на потом

BS1363 pt2.
Лицензия № КМ73109.

Технические характеристики

Марка Axiom
Цвет Белый
Материал Пластик
Идентификатор производителя CEDSSK1
Тип Розетка с выключателем
Количество бригад 1
Профиль Приподнятый квадрат
Размер упаковки 1

9012 0 Отзывов

★★★★★ ★★★★★
