Предохранители Фольксваген Тигуан и реле с описанием назначения
ФольксвагенКомментарии: 51
Volkswagen Tiguan – компактный кроссовер производится в 2-х поколениях с 2007 года по настоящее время. 1-ое поколение фольксваген тигуан выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За этот период он прошел рестайлиг одни раз. В этой статье Вы найдете описание блоков предохранителей и реле в фольксваген тигуан с их фото – примерами и схемами. Отдельно выделим предохранитель отвечающий за прикуриватель.
Содержание
- 1 Расположения блоков
- 2 Блок предохранителей
- 3 Блок реле
- 4 Коммуникационный блок под капотом
- 4.1 Основной отдел предохранителей
- 4.1.1 Вариант 1
- 4.1.2 Вариант 2
- 4.2 Отдел главных предохранителей
- 4.1 Основной отдел предохранителей
Расположения блоков
Схема
Расшифровка
- Блок главных предохранителей в коммуникационном блоке
- Коммутационный блок предохранителей.
- Блок предохранителей в салоне.
- Блок реле.
Актуальное назначение блока предохранителей зависит от года выпуска и уровня комплектации автомобиля.
Блок предохранителей
Он находится в салоне, в нижней части панели проборов со стороны водителя, за защитной крышкой.

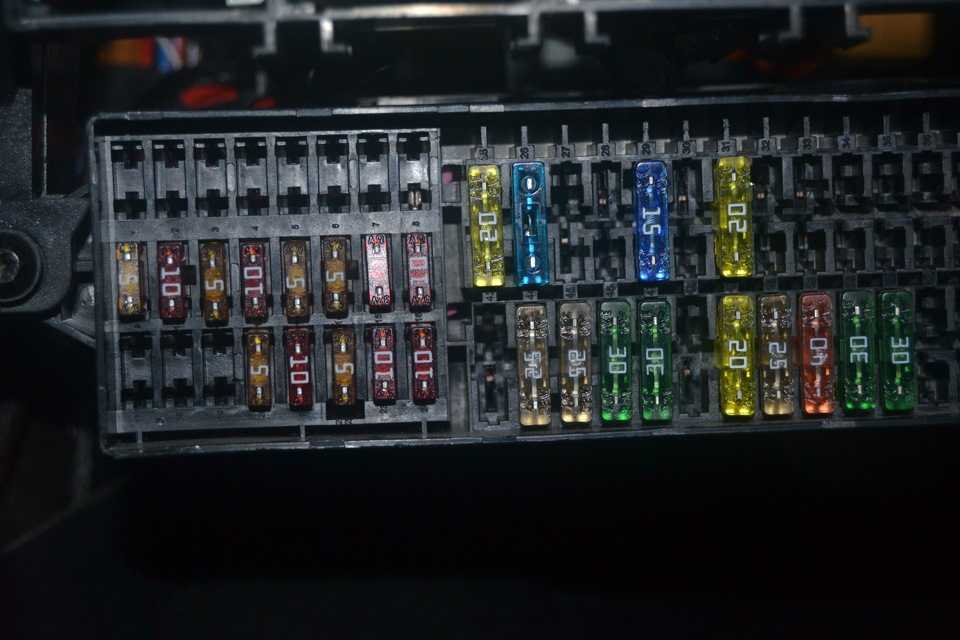

Фото – пример
Схема
Описание
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется |
| 9 | 5А Блок управления подушек безопасности, Контрольная лампа откл. подушки безопасности переднего пассажира |
| 10 | 10А Блок управления системы полного привода |
| 11 | 5А Блок управления парковочного автопилота либо ассистента |
| 12 | 10А Блок управления газоразрядной лампы левой фары |
| 13 | 5А Датчик высокого давления, Электрохромное внутреннее зеркало заднего вида, Выключатель фонарей заднего хода, Нагревательный резистор жиклера омывателя, Кнопка AUTO HOLD, Контрольная лампа функции AUTO HOLD, Блок управления системы определения занятости сиденья, Передняя камера вспомогательных систем водителя, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша программы управления движением |
| 14 | 10А Блок управления усилителя рулевого управления, Блок управления системы отслеживания положения а/м, Реле стартера, Блок управления системы электронного регулирования демпфирования, Блок управления распознавания прицепа, Переключатель Tiptronic, Диагностический интерфейс шин данных, Блок управления комбинации приборов, Блок управления отопителя, Выключатель освещения, Блок управления двигателя, Блок управления ABS |
| 15 | 10А Реле для работы в режиме автономного отопителя, Преобразователь напряжения, Блок управления системы адаптивного освещения и корректора фар, Расходомер воздуха, Диагностический разъём, Блок управления электромеханического стояночного тормоза, Регулятор яркости подсветки выключателей и комбинации приборов, Нагревательный резистор системы вентиляции картера двигателя, Исполнительный электродвигатель корректора левой фары, Исполнительный электродвигатель корректора правой фары |
| 16 | 10А Блок управления газоразрядной лампы правой фары |
| 17 | 5А Блок управления комбинации приборов |
| 18 | 5А Блок управления электроники управления мобильного телефона, Блок управления мультимедийной системы, Датчик магнитного поля для компаса |
| 19 | 7,5А Блок управления рулевой колонки |
| 20 | 5/7,5А Блок управления контроля давления в шинах, Устройство приема радиосигнала дополнительного жидкостного отопителя, Реле обогрева заднего стекла, Реле двухтонового звукового сигнала, Блок управления ABS, Переключатель Tiptronic, Блок управления автоматической коробки передач, Блок управления климатической установки, Блок управления Climatronic, Блок управления отопителя |
| 21 | 7,5/15А Блок управления бортовой сети, Блок управления двери переднего пассажира, Блок управления правой задней двери |
| 22 | 5А Блок управления бортовой сети, Сирена сигнализации, Датчик системы охраны салона |
| 23 | 10А Датчик дождя и освещённости, Выключатель освещения, Блок управления системы отслеживания положения а/м, Блок управления системы санкционирования доступа и пуска двигателя, Блок управления камеры заднего вида, Датчик магнитного поля для компаса, Клавиша электромеханического стояночного тормоза, Диагностический разъём |
| 24 | 10А Блок управления двери водителя, Блок управления левой задней двери |
| 25 | 5/20А Многофункциональный переключатель, Блок управления автоматической коробки передач, Блок Mechatronik КП DSG |
| 26 | Не используется |
| 27 | Не используется |
| 28 | 40А Реле для работы в режиме автономного отопителя, Блок управления отопителя, Блок управления климатической установки |
| 29 | 15А Электродвигатель очистителя заднего стекла |
| 30 | Не используется |
| 31 | 20А Прикуриватель и Розетка 12 В |
| 32 | Не используется |
| 33 | Не используется |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Не используется |
| 37 | Не используется |
| 38 | 10А Блок управления электронной системы блокировки рулевой колонки |
| 39 | 20А Реле системы очистки фар |
| 39 | 15А Блок управления распознавания прицепа/ подготовка для установки ТСУ |
| 40 | 15А Блок управления распознавания прицепа |
| 41 | 15А Блок управления распознавания прицепа |
| 42 | 20А Блок управления распознавания прицепа |
| 43 | 25А Блок управления сдвижного люка |
| 44 | 25А Блок управления электромеханического стояночного тормоза |
| 45 | 25А Реле приточного вентилятора, Реле обогрева заднего стекла |
| 46 | 30А Блок управления двери водителя, Блок управления левой задней двери |
| 47 | 30А Блок управления двери переднего пассажира, Блок управления правой задней двери |
| 48 | 20А Реле топливного насоса |
| 49 | 20А Блок управления бортовой сети |
| 50 | 25А Блок управления электромеханического стояночного тормоза |
| 51 | 40А Блок управления приточного вентилятора |
| 52 | 20/30А Блок управления подогрева передних сидений |
| 53 | 20/30А Реле системы очистки фар |
| 54 | 30А Инвертор с розеткой, 12 В – 230 В |
| 55 | 15А Выключатель регулировки поясничного подпора сиденья водителя |
| 56 | 15А Блок управления системы электронного регулирования демпфирования |
| 57 | 25А Блок управления шторки люка |
| 58 | 1А Контрольная лампа тягово – сцепного устройства (заблокировано) |
| 59 | Блок управления с дисплеем радионавигационной системы |
| 60 | Не используется |
За прикуриватель в фольксваген тигуан 1-го поколения отвечает предохранитель номер 31 на 20А
Блок реле
Блок с реле расположен с обратной стороны блока предохранителей.
Схема
Назначение реле
- Реле питания клеммы 15 2, -J681-, (460) Слот B1
- Реле обогрева наружных зеркал -J99- (449) Слот B2
- Реле обогрева заднего стекла -J9- (53) Слот B5
- Реле двухтонального звукового сигнала -J4- (449) Слот B6
- Реле разгрузки контакта X -J59- (460) Слот B9
- Реле 2 насоса двойного омывателя -J730- (404) Слот B8
- Реле 1 двойного насоса омывателя -J729- (404) Слот B7
- Резерв Слот B3
- Реле питания 2 клеммы 30 -J689- (449) Слот B4
Схема
Расшифровка
- Реле автономного отопителя
- Реле стартера
- –
- Реле вентилятора отопителя
- Реле системы охранной сигнализации / реле насоса омывателя фар
- Реле топливного насоса (FP)
- Реле подогревателя охлаждающей жидкости двигателя 1
- Реле насоса охлаждающей жидкости двигателя – некоторые модели, Реле топливного насоса (FP) – некоторые модели, Реле топливного насоса автономного отопителя – некоторые модели
- Реле подогревателя охлаждающей жидкости двигателя 2
Коммуникационный блок под капотом
Состоит из отдела предохранителей и реле (Основной отдел – 1) и плавких вставок высокой мощности (главные предохранители – 2 ) и находится рядом с аккумулятором, под защитной крышкой.
Основной отдел предохранителей
Вариант 1
Схема блока предохранителей
Обозначение
| 1 | |
| 2 | |
| 3 | 5А Блок управления бортовой сети |
| 4 | 30А Блок управления ABS, Гидравлический блок ABS |
| 5 | |
| 6 | 5А Блок управления комбинации приборов, Блок управления рулевой колонки |
| 7 | 40А Реле 2 электропитания клеммы 15 |
| 8 | 25А Блок управления с дисплеем радионавигационной системы, Головное устройство, ТВ-тюнер, Цифровой спутниковый радиотюнер, Блок управления мультимедийной системы, Преобразователь напряжения |
| 9 | 5А Блок управления электроники управления мобильного телефона |
| 10 | 5/10А Реле питания, Блок управления двигателя |
| 11 | 20А Блок управления дополнительного отопителя |
| 12 | 5А Диагностический интерфейс шин данных |
| 13 | 15/30А Блок управления двигателя |
| 14 | 5А Регулятор давления топлива, Клапан дозирования топлива, Катушки зажигания |
| 15 | 5/10/15А Электромагнитная муфта приводного нагнетателя, Нагревательный элемент лямбда-зонда, Нагревательный элемент лямбда-зонда 1 после катализатора, Диагностический насос топливной системы, Реле топливного насоса, Блок управления свечей накаливания, Реле электрического топливного насоса 2 |
| 16 | 30А Блок управления бортовой сети |
| 17 | 15А Реле сирены сигнализации |
| 18 | 30А Усилитель цифровой аудиосистемы |
| 19 | 30А Блок управления электродвигателя стеклоочистителя |
| 20 | 10А Регулятор давления топлива, Циркуляционный насос ОЖ |
| 21 | 10/20А Нагревательный элемент лямбда-зонда, Блок управления топливного насоса |
| 22 | 5А Датчик положения педали сцепления |
| 23 | 10А Электромагнитный клапан ограничения давления наддува, Переключающий клапан радиатора системы рециркуляции ОГ, Регулятор давления топлива, Расходомер воздуха |
| 24 | 10А Блок управления вентилятора радиатора, Реле нагрева, Реле дополнительного насоса системы охлаждения, Реле питания, Электромагнитный клапан ограничения давления наддува, Электромагнитный клапан 1 адсорбера, Клапан 1 системы изменения фаз газораспределения, Клапан рециркуляции наддувочного воздуха, Клапан заслонки во впускном коллекторе, Насос 2 циркуляции охлаждающей жидкости, Циркуляционный насос ОЖ, Реле топливного насоса |
| 25 | 40А Блок управления ABS |
| 26 | 30А Блок управления бортовой сети |
| 27 | Не используется |
| 28 | 50А Блок управления свечей накаливания |
| 29 | 50А Термопредохранитель 1 регулировки положения сиденья водителя, Предохранители 54 – 57 в блоке салона |
| 30 | 50А Реле разгрузки контакта X |
- А1 – Реле главных цепей зажигания (дизель)
- А2 – Реле управления двигателем (EC) (дизель)
Вариант 2
Фото – схема
Назначение
| 1 | 15А Блок Mechatronik КП DSG |
| 2 | 30А Блок управления ABS |
| 3 | 15А Реле звукового сигнала |
| 4 | Резерв |
| 5 | 5А Блок управления бортовой сети |
| 6 | Резерв |
| 7 | 25А Преобразователь напряжения, Блок управления с дисплеем радионавигационной системы, Блок управления мультимедийной системы |
| 8 | 40А Реле 2 электропитания клеммы 15 |
| 9 | Резерв |
| 10 | 5/10А Нагревательный элемент лямбда – зонда, Электромагнитная муфта приводного нагнетателя, Диагностический насос топливной системы, Блок управления свечей накаливания |
| 11 | 5А Блок управления комбинации приборов, Блок управления рулевой колонки |
| 12 | 5А Блок управления электроники управления мобильного телефона |
| 13 | 5/10А Блок управления двигателя |
| 14 | 15/30А Блок управления двигателя |
| 15 | 5А Диагностический интерфейс шин данных |
| 16 | 10А Электромагнитный клапан ограничения давления наддува, Переключающий клапан радиатора системы рециркуляции, Расходомер воздуха, Регулятор давления топлива |
| 17 | 10/15А Регулирующий клапан давления топлива, Циркуляционный насос ОЖ |
| 18 | 10А Нагревательный элемент лямбда-зонда 20А Блок управления топливного насоса |
| 19 | 30А Усилитель цифровой аудиосистемы |
| 20 | 5А Датчик положения педали сцепления |
| 21 | 30А Блок управления дополнительного отопителя |
| 22 | 30А Блок управления электродвигателя стеклоочистителя |
| 23 | 10А Реле большой мощности нагрева, Реле малой мощности нагрева, Реле топливного насоса, Насос 2 циркуляции охлаждающей жидкости, Блок управления вентилятора радиатора, Реле электрического топливного насоса 2, Электромагнитный клапан ограничения давления наддува, Клапан рециркуляции наддувочного воздуха, Электромагнитный клапан 1 адсорбера, Клапан 1 системы изменения фаз газораспределения, Клапан заслонки во впускном коллекторе, Реле питания 2 Motronic, Выключатель стоп-сигналов |
| 24 | 20А Катушки зажигания 15А Клапан дозирования топлива |
| 25 | 30А Блок управления бортовой сети |
| 26 | 30А Блок управления бортовой сети |
| 27 | 50А Реле разгрузки контакта X |
| 28 | 50А Блок управления свечей накаливания |
| 29 | 50А Термо предохранитель 1 регулировки положения сиденья водителя, Предохранители 54 – 57 в блоке салона |
| 30 | 40А Блок управления ABS (Насос) |
Отдел главных предохранителей
Схема
Описание
- 200A – Генератор
- 80А – Блок управления усилителя рулевого управления
- 50А – Предохранитель 40 в блоке предохранителей
- 50А – Блок управления вентилятора радиатора
- 80А – Блок предохранителей
- 70А – Блок управления вентилятора радиатора, Реле большой мощности нагрева
- Резерв
- 40А – Реле малой мощности нагрева
У нас на канале мы так же подготовили видео по данной публикации.
Смотрите и подписывайтесь.
А если знаете как сделать материал лучше, пишите в комментариях.
Предохранители Фольксваген Тигуан 2 и реле с описанием и схемами блоков
ФольксвагенКомментарии: 0
Volkswagen Tiguan 2 го поколения производился в 2016, 2017, 2018, 2019, 2020, 2021 г. и по настоящее время как с бензиновыми так и дизельными двигателями. В данном материале Вы найдёте описание предохранителей и реле Фольксваген Тигуан 2 го поколения со схемами блоков и местами их расположения.
Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличаться от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки.
Содержание
- 1 Блок в салоне
- 2 Блок под капотом
- 2.1 Силовые предохранители
Блок в салоне
Он находится под панелью приборов за защитной крышкой.
Схема
Описание предохранителей
| 1 | 30А Блок управления подогрева восстановителя J891 |
| 2 | 10А Блок управления рулевой колонки J527 6) |
| 3 | Резерв |
| 4 | Резерв |
| 5 | 7,5А Диагностический интерфейс шин данных J533 |
| 6 | 7,5А Селектор E313 |
| 7 | 10А Панель управления отопителем /климатической установкой EX21 Блок управления отопителя J65 Блок управления Climatronic J255 Блок управления климатической установки J301 Задняя панель управления и индикации климатической установки E265 Приёмник радиосигнала дополнительного жидкостного отопителя R149 Реле обогрева заднего стекла J9 Блок управления контроля давления в шинах J502 |
| 8 | 7,5А Поворотный переключатель освещения EX1 Клавиша электромеханического стояночного тормоза E538 Датчик дождя и освещённости G397 Диагностический разъём U31 Регулятор выбора профиля движения E881 Датчик охранной сигнализации G578 Плафон 1 контурной подсветки крыши L235 Блок управления системы адаптивного освещения и корректора фар J745 Плафон 2 контурной подсветки крыши L236 |
| 9 | 7,5А Блок управления рулевой колонки J527 |
| 10 | 7,5А Дисплей передней панели управления, индикации и выдачи информации J685 Блок управления проекционного дисплея J898 |
| 11 | 40А Блок управления бортовой сети J519 |
| 12 | 20А Блок управления электронной информационной системы 1 J794 Блок управления навигационной системы J856 |
| 13 | 25А Блок управления пред натяжителя переднего левого ремня безопасности J854 |
| 14 | 40А Блок управления приточного вентилятора J126 |
| 15 | 10А Блок управления электронной блокировки рулевой колонки J764 |
| 16 | 7,5А ТВ тюнер RX6 Блок управления электронной информационной системы 1 J794 2 диапазонный усилитель сигнала мобильной связи J984 Вещевое отделение с интерфейсом для мобильного телефона R265 Устройство считывания карт D8 Разветвитель USB R293 |
| 17 | 7,5А Комбинация приборов KX2 Блок управления комбинации приборов J285 Блок управления модуля аварийного вызова и коммуникационного блока J949 |
| 18 | 7,5А Блок управления системы кругового обзора J928 |
| 19 | 7,5А Интерфейс системы санкционирования доступа и пуска двигателя J965 |
| 20 | 7,5/10А Реле системы дозирования восстановителя J963 Модуль подачи системы дозирования восстановителя GX19 |
| 21 | 15А Блок управления полного привода J492 |
| 22 | 15А Блок управления распознавания прицепа J345 |
| 23 | 20А Блок управления сдвижного люка J245 Блок управления шторки люка J394 |
| 24 | 40А Блок управления бортовой сети J519 |
| 25 | 30А Блок управления двери водителя или пассажиров J386 Электродвигатель заднего левого или правого стекло подъёмника V26 |
| 26 | 30А Блок управления бортовой сети J519 |
| 27 | 30А Блок управления бортовой сети J519 |
| 28 | 25А Блок управления распознавания прицепа J345 |
| 29 | Резерв |
| 30 | Резерв |
| 31 | 40А Блок управления бортовой сети J519 |
| 32 | 7,5/10А Передняя камера вспомогательных систем водителя R242 Блок управления адаптивного круиз контроля J428 Блок управления системы помощи при парковке J446 7) Блок управления ассистента смены полосы движения J769 Блок управления 2 ассистента смены полосы движения J770 Блок управления ассистента руления при парковке J791 7) |
| 33 | 7,5А Блок управления подушек безопасности J234 Контрольная лампа откл.  подушки безопасности переднегопассажира K145 |
| 34 | 7,5А Поворотный переключатель освещения EX1 Внутреннее зеркало заднего вида EX5 Реле розеток J807 Выключатель фонарей заднего хода F4 Датчик давления в контуре климатической установки G805 Датчик загрязнения воздуха G238 Клавиша электромеханического стояночного тормоза E538 Клавиша отключения ASR и электронной системы поддержания курсовой устойчивости E256 |
| 35 | 7,5А Диагностический разъём U31 Регулятор корректора фар E102 Регулятор корректора фар и яркости подсветки приборов EX14 Исполнительный электродвигатель корректора левой фары V48 Исполнительный электродвигатель корректора правой фары V49 Фара спереди слева MX1 Фара спереди справа MX2 |
| 36 | 7,5/10А Фара спереди справа MX2 |
| 37 | 7,5/10А Фара спереди слева MX1 |
| 38 | 25А Блок управления распознавания прицепа J345 |
| 39 | 30А Блок управления двери водителя или пассажиров J386 Электродвигатель заднего левого или правого стекло подъёмника V26 |
| 40 | 20А Розетки 12 В Прикуриватель |
| 41 | 25А Блок управления преднатяжителя переднего правого ремня безопасности J855 Блок управления преднатяжителя переднего левого ремня безопасности J854 |
| 42 | 40А Блок управления бортовой сети J519 |
| 43 | 30А Блок управления цифровой аудиосистемы J525 |
| 44 | 15А Блок управления распознавания прицепа J345 |
| 45 | 15А Блок управления регулировки сиденья водителя J810 |
| 46 | 30А Инвертор с розеткой, 12 В – 230 В U13 |
| 47 | 15А Электродвигатель очистителя заднего стекла V12 |
| 48 | Резерв |
| 49 | 7,5А Датчик положения педали сцепления G476 Реле 1 стартера J906 |
| 50 | 40А Блок управления крышки багажного отсека J605 |
| 51 | 25А Задняя панель управления и индикации климатической установки E265 |
| 52 | 15А Блок управления системы электронного регулирования демпфирования J250 |
| 53 | 30А Реле обогрева заднего стекла J9 |
За прикуриватель отвечает предохранитель номер 40 на 20А.
Обозначение реле
- R1 Реле системы дозирования восстановителя J963
- R2 Реле электромагнитной муфты J44
- R3 Резерв
- R4 Реле электропитания клеммы 15 J329
- R5 Реле обогрева заднего стекла J9
- R6 Реле розеток J807
Отдельно, снизу данного блока находятся термопредохранитель регулировки положения сиденья переднего пассажира S46 15 А и предохранитель зарядной розетки USB S356 с номиналом 7,5 А.
Блок под капотом
Расположен в левой части моторного отсека.
Фото – пример
Схема
Назначение предохранителей
| SB1 | 25А Блок управления ABS J104 |
| SB2 | 40/60А Блок управления ABS J104 |
| SB3 | 15/30А Блок управления двигателя J623 |
| SB4 | 5/10А Датчик уровня и температуры масла G266 Блок управления вентилятора радиатора J293 Реле системы дозирования восстановителя J963 2) Электромагнитный клапан 1 адсорбера N80 1) Управляющий клапан форсунок охлаждения поршней N522 6) Перепускной клапан турбо нагнетателя N249 6) Клапан заслонок впускных каналов N316 6) Клапан 1 регулятора фаз газораспределения впускных клапанов N205 1) Клапан 1 регулятора фаз газораспределения выпускных клапанов N318 1) Клапан регулирования давления масла N428 1) Клапан контура ОЖ головки блока цилиндров N489 1) Реле большой мощности нагрева J360 2) Переключающий клапан радиатора системы рециркуляции ОГ N345 2) Реле малой мощности нагрева J359 2) Электромагнитный клапан ограничения давления наддува N75 2) |
| SB5 | 10А Регулятор давления топлива N276 2) Клапан дозирования топлива N290 2) Реле электропитания электронных компонентов двигателя J757 Система подачи вторичного воздуха GX24 6) Регулятор кулачка выпускного клапана |
| SB6 | 5А Выключатель стоп сигналов F |
| SB7 | 7,5/10/15А Циркуляционный насос отопителя V488 2), 6) Блок заслонки ОГ J883 1), 4) Клапан дозирования топлива N290 4), 7) Циркуляционный насос V55 7) Запорный клапан охлаждающей жидкости N82 6) Клапан контура охлаждающей жидкости коробки передач N488 Циркуляционный насос ОЖ V50 Насос охлаждающей жидкости высокотемпературного контура V467 Насос системы охлаждения над дувочного воздуха V188 Регулятор давления топлива N276 1) Клапан регулирования давления масла N428 2) Клапан контура ОЖ головки блока цилиндров N489 |
| SB8 | 10/15А Лямбдазонд 1 перед нейтрализатором GX10 Нагревательный элемент лямбдазонда Z19 Лямбдазонд 1 после нейтрализатора GX7 Нагревательный элемент лямбдазонда 1 после нейтрализатора Z29 Датчик NOx G295 |
| SB9 | 5/10/20А Циркуляционный насос отопителя V488 Электромагнитный клапан 1 адсорбера N80 1) Клапан 1 регулятора фаз газораспределения впускных клапанов N205 Клапан 1 регулятора фаз газораспределения выпускных клапанов N318 Расходомер воздуха G70 2) Блок управления свечей накаливания J179 2) Катушка зажигания |
| SB10 | 15/20А Блок управления топливного насоса J538 |
| SB11 | 40А Нагревательный элемент дополнительного воздушного отопителя Z35 |
| SB12 | 40А Нагревательный элемент дополнительного воздушного отопителя Z35 |
| SB13 | 15А Блок Mechatronik КП DSG J743 |
| SB14 | 40А Реле обогрева ветрового стекла J47 |
| SB15 | 15А Реле звукового сигнала J413 |
| SB16 | 20А Реле электропитания электронных компонентов двигателя J757 |
| SB17 | 7,5А Главное реле J271 1) Реле электропитания клеммы 30 J317 2) Блок управления двигателя J623 Блок управления ABS J104 Реле обогрева ветрового стекла J47 |
| SB18 | 5А Блок управления для контроля АКБ J367 Диагностический интерфейс шин данных J533 |
| SB19 | 30А Электродвигатель стеклоочистителя V |
| SB20 | 10А Сирена сигнализации h22 |
| SB21 | 30А Реле 2 обогрева ветрового стекла J611 |
| SB22 | 5А Блок управления двигателя J623 |
| SB23 | 30А Стартер B |
| SB24 | 40А Нагревательный элемент дополнительного воздушного отопителя Z35 |
| SB25 | Резерв |
| SB26 | Резерв |
| SB27 | Резерв |
| SB28 | Резерв |
| SB29 | Резерв |
| SB30 | Резерв |
| SB31 | Резерв |
| SB32 | Резерв |
| SB33 | 15А Блок Mechatronik КП DSG J743 |
| SB34 | Резерв |
| SB35 | 30А Электродвигатель стеклоочистителя |
| SB36 | Резерв |
| SB37 | 20А Блок управления дополнительного отопителя J364 |
| SB38 | Ререрв |
Расшифровка реле
- R1 Реле стартера 1 J906
- R2 Реле стартера 2 J907
- R3 Реле звукового сигнала J413
- R4 Реле большой мощности нагрева J360 (только для а/м с дизельным двигателем)
- R4 Реле насоса вторичного воздуха J299 (только для а/м с бензиновым двигателем 2,0 л)
- R5 Главное реле J271 (только для а/м с бензиновым двигателем) / R5 Реле электропитания клеммы 30 J317 (только для а/м с дизельным двигателем)
- R6 Блок управления свечей накаливания J179 (только для а/м с дизельным двигателем)
- R7 Реле малой мощности нагрева J359 (только для а/м с дизельным двигателем)
- R8 Реле электропитания электронных компонентов двигателя J757 (только для а/м с бензиновым двигателем 2,0 л)
- R9 Реле обогрева ветрового стекла J47 (только для а/м с обогревом ветрового стекла (4GX))
- R10 Реле 2 обогрева ветрового стекла J611
Силовые предохранители
Схема
Описание
- SA1 – 125А Питание для предохранителей
- SA2 – 400А Генератор с регулятором напряжения
- SA3 – 80A Блок управления усилителя рулевого управления
- SA4 – 80A Питание для предохранителей
- SA5 – 50A Вентилятор радиатора
В крышке блока аккумуляторной батареи также могут находится силовые предохранителя высокой мощности.
Есть чем дополнить материал? Пишите в комментарии.
Схема блока предохранителей Volkswagen Tiguan (2008-2017)
Объявление vertisements
В данной статье мы рассматриваем Volkswagen Tiguan первого поколения, выпускавшегося с 2007 по 2017 год. Здесь вы найдете блок предохранителей схемы Volkswagen Tiguan 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле .
См. другие Volkswagen Tiguan:
Предохранители прикуривателя (розетки) в Volkswagen Tiguan — это предохранители № 31 (розетки дополнительного питания, прикуривателя) и № 54 (розетки дополнительного питания) в приборной панели. панельный блок предохранителей.
Содержание
Расположение блока предохранителей
Приборная панель
Блок предохранителей расположен за отсеком для хранения под рулевым колесом.
Панель реле
Расположена рядом с блоком предохранителей приборной панели.
Моторный отсек
Расположен в моторном отсеке (слева).
Схемы блока предохранителей
Блок предохранителей приборной панели
Объявление vertisements
90 063
Назначение предохранителей в панели приборов
| № | Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | |
| 2 | — | |
| 3 | — | |
| 4 | — | |
| 5 | — | |
| 6 | — | |
| 7 | — | |
| 8 | — | |
| 9 | 5 | Модуль управления дополнительной удерживающей системой (SRS) |
| 10 | 10 | Модуль управления полным приводом |
| 11 | 5 | Модуль управления системой помощи при парковке, модуль управления системой самостоятельной парковки |
| 12 | 10 | Модуль управления газоразрядными фарами (левый) |
| 13 | 5 | Система ABS/ESP, система кондиционирования, неослепляющее внутреннее зеркало, обогрев форсунок омывателя ветрового стекла, модуль контроля занятости сидений, модуль управления коробкой передач (TCM), фонари заднего хода, система управления двигателем |
| 14 | 10 | Модуль управления ABS, модуль управления двигателем (ECM), подогрев сидений, модуль управления усилителем рулевого управления, модуль управления подвеской, модуль управления прицепом, модуль управления кондиционером, модуль управления приборами, модуль управления шлюзом шины данных CAN |
| 15 | 10 | Дополнительный отопитель, разъем канала передачи данных (DLC), модуль управления стояночным тормозом, управление двигателем, модуль управления направлением света фар |
| 16 | 10 | Блок управления газоразрядными фарами (правыми) |
| 17 | 5 | Панель приборов |
| 18 | 10 | Модуль управления мобильным телефоном, модуль управления мультимедиа |
| 19 | 10 | Модуль управления функциями рулевой колонки 2 |
| 20 | 5 | Модуль управления ABS, система кондиционирования, модуль управления коробкой передач (TCM) |
| 21 | 15 | Блок управления дверью, левая задняя, блок управления дверью, правая задняя, многофункциональный блок управления 2 |
| 22 | 5 | Система сигнализации, многофункциональный модуль управления 2 |
| 23 | 10 | Система ABS/ESP, система кондиционирования, разъем канала передачи данных (DLC), модуль управления камерой заднего вида, переключатель фар |
| 24 | 10 | Блок управления дверью водителя, блок управления дверью пассажира |
| 25 | 20 | Модуль управления коробкой передач (TCM) |
| 26 | — | |
| 27 | — | |
| 28 | 40 | Модуль управления кондиционером, дополнительный обогреватель |
| 29 | 15 | Электродвигатель стеклоочистителя заднего стекла |
| 30 | — | |
| 31 | 20 | Дополнительные розетки, прикуриватель |
| 32 | — | |
| 33 | — | |
| 34 | — | |
| 35 | — | |
| 36 | — | |
| 37 | — | |
| 38 | 10 | Модуль управления функциями рулевой колонки 1 |
| 39 | 20 | Омыватели фар |
| 40 | 15 | Модуль управления прицепом |
| 41 | 15 | Модуль управления прицепом |
| 42 | 20 | Модуль управления прицепом |
| 43 | 25 | Модуль управления люком |
| 44 | 25 | Модуль управления стояночным тормозом |
| 45 | 25 | Двигатель вентилятора отопителя, обогрев заднего стекла |
| 46 | 30 | Модуль управления дверью водителя, модуль управления дверью пассажира |
| 47 | 30 | Блок управления дверью водителя, блок управления дверью, правая задняя |
| 48 | 15 | Топливный насос (FP) |
| 49 | 20 | Многофункциональный блок управления 2 |
| 50 | 25 | Блок управления стояночным тормозом |
| 51 | 40 | Блок управления двигателем вентилятора кондиционера/отопителя |
| 52 | 30 | Блок управления подогревом сиденья |
| 53 | 20 30 |
Омыватели фар |
| 54 | 30 | Дополнительные розетки |
| 55 | 15 | Регулировка поясничной опоры |
| 56 | 15 | Модуль управления подвеской |
| 57 | 25 | Модуль управления солнцезащитными шторками |
| 58 | 1 | Сигнальная лампа прицепа |
| 59 | 20 | Модуль управления мультимедиа |
| 60 | — |
Ad vertisements
Панель реле
| № | Описание |
|---|---|
| 1 | Реле дополнительного отопителя |
| 2 | Реле стартера |
| 3 | — |
| 4 | Реле вентилятора отопителя |
| 5 | Реле звукового сигнала системы сигнализации / реле насоса омывателя фар |
| 6 | Реле топливного насоса (FP) |
| 7 | Реле нагревателя охлаждающей жидкости двигателя 1 |
| 8 | Реле насоса охлаждающей жидкости двигателя — некоторые модели Реле топливного насоса (FP) — некоторые модели Реле топливного насоса дополнительного отопителя — некоторые модели |
| 9 | Реле нагревателя охлаждающей жидкости двигателя 2 |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке
| № | Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | |
| 2 | — | |
| 3 | 5 | Многофункциональный блок управления 2 |
| 4 | 30 | Система ABS/ESP |
| 5 | — | |
| 6 | 5 | Модуль управления приборной панелью, модуль управления функциями рулевой колонки 2 |
| 7 | 40 | Главные цепи зажигания |
| 8 | 25 | Автомобильная развлекательная система (ICE) |
| 8 | 25 | Преобразователь напряжения |
| 9 | 5 | Модуль управления мобильным телефоном |
| 10 | 5 10 |
Модуль управления двигателем (ECM) |
| 11 | 20 | Модуль управления дополнительным отопителем |
| 12 | 5 | Модуль управления шлюзом шины данных CAN |
| 13 | 15 30 |
Модуль управления двигателем (ECM) |
| 14 | 5 | Система управления двигателем |
| 15 | 5 10 15 |
Топливный насос (FP), муфта компрессора кондиционера, система управления двигателем |
| 16 | 30 | Многофункциональный блок управления 2 |
| 17 | 15 | Звуковой сигнал системы сигнализации |
| 18 | 30 | Аудиосистема |
| 19 | 30 | Двигатель стеклоочистителя |
| 20 | 10 | Система управления двигателем |
| 21 | 10 20 |
Система управления двигателем, модуль управления топливным насосом (FP) |
| 22 | 5 | Датчик положения педали сцепления (CPP) |
| 23 | 10 | Система управления двигателем |
| 24 | 10 | Модуль управления двигателем вентилятора системы охлаждения, система управления двигателем, подогреватель охлаждающей жидкости двигателя |
| 25 | 40 | Система ABS/ESP |
| 26 | 30 | Многофункциональный блок управления 2 |
| 27 | — | |
| 28 | 50 | Модуль управления свечами накаливания |
| 29 | 50 | Сиденья с электроприводом |
| 30 | 50 | Цепи выключателя зажигания |
| Реле | ||
| 1 | Реле управления двигателем (EC) 1 (бензин) Реле главных цепей зажигания (дизель) | |
| 2 | Реле управления двигателем (EC) 2 (бензин) Реле управления двигателем (EC) (дизель) |
Узнать больше:
Схема блока предохранителей реле Volkswagen Tiguan 2 с назначением и расположением
VolkswagenКомментарии: 5
Модель 2 поколения Volkswagen Tiguan выпускалась в 2016, 2017, 2018, 2019, 2020, 2021 и по настоящее время как с бензиновыми, так и с бензиновыми двигателями.
дизельные двигатели. В этом материале вы найдете обозначения предохранителей и реле Фольксваген Тигуан 2 поколения со схемами коробок и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле в коробках может отличаться от показанного и зависит от года выпуска, уровня электрооборудования и региона поставки.
Содержимое
- 1 Блок предохранителей в салоне
- 2 Блок предохранителей в моторном отсеке
- 2.1 Силовые предохранители
Блок предохранителей в салоне 90 951
Находится под приборной панелью за защитной крышкой.
Схема
Назначение
| 1 | 30A Подогрев восстановителя Блок управления J891 |
| 2 | 10A Блок управления рулевой колонки J527 6) |
| 3 | Резерв |
| 4 | Резерв |
| 5 | 7. 5A Диагностический интерфейс шины данных J533 |
| 6 9007 9 | 7,5А Селектор Е313 |
| 7 | 10A Блок управления отопителем/кондиционером EX21 Блок управления отопителем J65 Блок управления Climatronic J255 Блок управления кондиционером J301 Блок управления и индикации заднего кондиционера E265 Приемник радиосигнала вспомогательной воды обогреватель R149 Реле обогрева заднего стекла J9 Блок управления контроля давления в шинах J502 |
| 8 | 7,5A Поворотный переключатель света EX1 Кнопка электромеханического стояночного тормоза E538 Датчик дождя и света G397 Диагностический разъем U31 Переключатель профиля Travel E881 Датчик охранной сигнализации G578 Потолочное освещение 1, потолочное освещение L235 Control блок адаптивного освещения и корректора фар J745 Light 2, потолочное освещение профиля L236 |
| 9 | 7,5A Блок управления на рулевой колонке J527 |
| 10 | 7,5A Дисплей, передняя панель управления, дисплей и информационный выход J685 Управление блок проекционного дисплея J898 |
| 11 | 40A блок управления бортовой сети J519 |
| 12 | 20A блок управления электронной информационной системы 1 J794 Блок управления навигацией J856 |
| 13 | 25A Передний левый ремень безопасности блок управления преднатяжителем J854 |
| 14 | 40A блок управления приточного вентилятора J126 |
| 15 | 10A блок управления электронной блокировки рулевой колонки J7 64 |
| 16 | 7,5А ТВ-тюнер RX6 Control блок информационной электроники 1 J794 2-х полосный усилитель мобильной связи J984 Вещевой отсек с интерфейсом мобильного телефона R265 Кардридер D8 USB-хаб R29 3 |
| 17 | 7,5A Комбинация приборов KX2 Блок управления в комбинации приборов J285 Блок управления модуля экстренного вызова и блока связи J949 |
| 18 | 7,5А Блок управления круговым обзором J928 |
| 19 | 7,5А Интерфейс авторизации входа и запуска J965 |
| 20 | 7,5/10А Реле системы дозирования восстановителя J963 Питание Модуль системы дозирования восстановителя GX19 |
| 21 | 15A Блок управления полным приводом J492 |
| 22 | 15A Блок управления детектором прицепа J345 |
| 20A Управление сдвижным люком блок J245 Блок управления шторкой люка J394 |
|
| 24 | 40A Блок управления бортовой сети J519 |
| 25 | 30A Блок управления двери водителя или пассажира J 386 Электродвигатель заднего левого или правого стеклоподъемника V26 |
| 26 | 30A Блок управления бортовой сети J519 |
| 27 | 30A Блок управления бортовой сети J519 |
| 28 | 25 A Блок управления детектора прицепа J345 |
| 29 | Резерв |
| 30 | Резерв |
| 31 | 40A Блок управления бортовой сети J519 |
| 32 | 7,5/10A Передняя камера систем помощи водителю R242 Адаптивный круиз-контроль Блок управления J428 Блок управления парковочного ассистента J446 7) Блок управления ассистента смены полосы движения J769 Блок управления 2 ассистента смены полосы движения J770 Блок управления рулевого управления при парковке J791 7) |
| 33 | 7. 5A Блок управления подушками безопасности J234 Контрольная лампа не горит. передние подушки безопасности пассажира K145 |
| 34 | 7,5A Поворотный выключатель света EX1 Внутреннее зеркало заднего вида EX5 Розетка реле J807 Выключатель фонарей заднего хода F4 Датчик давления в контуре кондиционера G805 Датчик загрязнения воздуха G238 Кнопка для электромеханический стояночный тормоз E538 Кнопка отключения ASR и электроники система курсовой устойчивости E256 |
| 35 | 7.5A Диагностический разъем U31 Регулятор угла наклона фар E102 Регулятор угла наклона фар и управление освещением приборов EX14 Передняя левая Фара MX1 Передняя правая фара MX2 |
| 36 | 7,5 / 10A Фара передняя правая MX2 |
| 37 | 7,5 / 10A Фара передняя левая MX1 |
| 38 | 25A Блок управления детектора прицепа J345 |
| 39 | 30A Блок управления двери водителя или пассажира J386 Электродвигатель заднего левого или правого стеклоподъемника V2 6 |
| 40 | Розетки 20А 12V Прикуриватель |
| 41 | 25A Блок управления преднатяжителем переднего правого ремня безопасности J855 Блок управления преднатяжителем переднего левого ремня безопасности J854 |
| 42 | 40A Блок управления бортовой сети J519 |
| 43 | 30A Цифровой блок управления аудиосистемой J525 |
| 15A Блок управления детектором прицепа J345 | |
| 45 | 15A Регулировка сиденья водителя блок управления J810 |
| 46 | 30A Инвертор с розеткой, 12 В – 230 В U13 |
| 47 | 15A Электродвигатель очистителя заднего стекла V12 90 079 |
| 48 | Резерв |
| 49 | 7. 5A Датчик положения педали сцепления G476 Стартер Реле 1 J906 |
| 50 | 40A Блок управления задней крышки J605 |
| 51 | 25A Блок управления заднего кондиционера и панель дисплея E265 |
| 52 | 15A Электронный блок управления демпфированием J250 |
| 53 | 30A Реле обогрева заднего стекла J9 |
Предохранитель №40, 20А, отвечает за прикуриватель.
Реле
- R1 Реле системы дозирования восстановителя J963
- R2 Реле электромагнитной муфты J44
- R3 Резерв
- R4 Клемма 15 реле питания J329
- R5 Реле обогрева заднего стекла J9
- R6 Розетка реле J807
Отдельно внизу этого блока находятся термопредохранитель S46 15 А регулировки сиденья переднего пассажира и S356 Разъем USB для зарядки Предохранитель номиналом 7,5 А.
Добавить комментарий
