Выбираем силовые разъемы

Силовые разъемы используются в промышленности, строительстве и других сферах, требующих высокой надежности электроустановочных устройств. Изделия рассчитаны на повышенные нагрузки, а также устойчивы к негативным внешним воздействиям.

Что представляют собой силовые разъемы

Силовые разъемы – это электротехнические изделия, предназначенные для подключения мощного оборудования. Разъемы подходят как для стационарных устройств, так и для переносных, снабженных кабельной системой питания.

Изделия поставляются в прочных корпусах из пластика или металла, устойчивых к механическим воздействиям – ударам, вибрации и давлению, и легко переносят контакт с солями, маслами, растворителями, бензином и другими веществами.

Виды силовых разъемов

Корпуса силовых разъемов выполняются в виде вилок либо розеток. И те, и другие могут быть переносными и стационарными.

Как ясно из названия, переносные разъемы отличаются мобильностью. С помощью таких изделий удобно организовывать временное электропитание различного оборудования, например, на строительных площадках. В конструкции могут быть предусмотрены вспомогательные элементы для защиты и фиксации. Переносные вилки и розетки монтируются на кабель.

Стационарные устройства устанавливаются скрытым или открытым способом на различные основания, в том числе машины, и подключаются к электросети.

По числу контактов различают одно- и многоконтактные разъемы. Наиболее распространены модели, имеющие по три контакта. Четырех- и пятиконтактные изделия предназначены для питания устройств с двойной изоляцией и дополнительным заземлением.

Оболочки разъемов обеспечивают различную степень защиты от проникновения влаги, пыли, посторонних предметов. Пылевлагозащищенные изделия, имеющие класс IP44 и выше, сохраняют работоспособность при попадании на них воды, песка и грязи. Например, продукты с защитой IP67 полностью непроницаемы для пыли и выдерживают кратковременные погружения, с IP68 – способны функционировать, находясь в воде. Изделия в стандартном исполнении непригодны для использования в экстремальных условиях. Такие разъемы подходят для работы в сухих помещениях в средах с нормальным содержанием пыли.

Применение силовых разъемов

Основное назначение силовых разъемов – питание оборудования большой мощности, использующегося в строительной, промышленной, транспортной сферах, а также в быту. Изделия с успехом эксплуатируются внутри помещений и на открытом воздухе.

ИЭК

Артикул: PSN02-032-5

81c2ae09-48e2-47b4-8e78-b8a2db2b94a9

MAGNUM Вилка перенос. ССИ-025 32А-6ч 380В 3P+PE+N IP44 IEK PSN02-032-5

Systeme Electric

Артикул: BLNSV003231

b4172258-3d85-4435-9c93-1c37f90d6b09

Вилка силовая СП BLANCA 2P+N 32А 250В бел. BLNSV003231

ABB

Артикул: 2CMA193521R1000

188382bf-4f48-42fc-9192-88b8cd9f8d89

Розетка кабельная ICAT 216-C6, 16А, 2P+E, IP44, 6ч 2CMA193521R1000

Legrand

Артикул: 555158

3f17d012-5926-4e7f-bbe0-513dc5b6b270

Розетка накладная 16А 380В 3K+3 IP44 555158

TDM

Артикул: SQ0604-0012

cb57c00c-57dc-4469-94d0-ea37d65e8643

Розетка панельная 414 16А 380В IP44 красная SQ0604-0012

На стройках разъемы используются для организации питания строительного оборудования – бетоносмесителей, штукатурных машин, подъемников, сварочных аппаратов и других устройств. На производстве с помощью силовых разъемов присоединяют к сети компрессорное, насосное, обрабатывающее и другое оборудование. В быту устройства помогают безопасно запитать мощные устройства, включая всевозможные электроинструменты.

Типы силовых разъёмов

• 0

Силовые разъемы — это большая группа электротехнических изделий, которые используются для подключения мощного электрооборудования и организаций кабельных систем питания. Для таких соединителей характерен пластиковый или металлический корпус с повышенной стойкостью к механическим воздействиям, включая давление и вибрацию. В данном материале мы рассмотрим типы силовых разъемов и их особенности.

Силовые разъёмы рассчитаны на применение в контакте с агрессивными химическими веществами: бензином, растворителями, солями, маслами и пр. Высокая степень защиты от окружающей среды позволяет использовать соединители не только внутри, но и вне помещений в особо тяжёлых условиях. Продукция Weipu — яркий пример современных надежных силовых разъемов.

Силовые разъёмы Weipu: виды и особенности

В ассортименте Weipu представлены кабельные и панельные силовые разъёмы. Они могут монтироваться на кабель диаметром 10-47 мм. Корпус может быть выполнен в виде вилки или розетки в разных модификациях:

•
  В переносном виде. Это розетки и вилки, монтируемые на кабель и характеризующиеся мобильностью. С их помощью обычно осуществляют временное подключение различного оборудования, например на стройплощадках. Для дополнительной защиты разъёмы могут быть оснащены вспомогательными элементами (крышками).

•
  В стационарном виде. Устанавливаются открытым или скрытым способом на различные основания (панель).

Другим критерием классификации силовых разъёмов выступает количество контактов. Соединители делятся на одно- и многоконтактные. Самый распространённый вариант – трёхконтактные. Разъёмы с четырьмя и пятью контактами используются для подключения устройств с дополнительным заземлением и двойной изоляцией.

Ассортимент силовых разъёмов Weipu включает широкий выбор коннекторов с разными характеристиками. На нашем сайте представлена удобная система подбора продукции по основным параметрам, к которым относятся:

•
  Разновидности: силовые розетки на кабель и панель, кабельные вилки. В серии доступны укороченные варианты вилок и розеток.

•
  Тип корпуса: стандартный и угловой.

•
  Напряжение – 50-500 В.

•
  Номинальный ток – 16-400 А.

•
  Частота тока – 50-60, 100-300 и 300-500 Гц.

•
  Положение заземляющего контакта: 2h, 4h, 6h, 7h, 9h, 10h.

Силовые разъёмы также классифицируются по степени защиты от попадания пыли и влаги. Пылевлагозащищёнными считают соединители с классом защиты от IP44. При попадании влаги, песка и грязи такие разъёмы сохраняют свою работоспособность. Соединители IP67 полностью водонепроницаемы даже для пыли, и могут работать при кратковременном погружении (в сочлененном состоянии). Разъёмы с классом защиты IP68 могут эксплуатироваться в погружённом состоянии.

Разъёмы TYP

Силовые разъёмы TYP – классическая серия, соответствующая международным стандартам IEC 60309-1 и IEC 60309-2. Доступны в нескольких контактных схемах:

•
  2P+E. Однофазные разъёмы с тремя контактами

•
  3P+E. Трёхфазные разъёмы с четырьмя контактами

•
  3P+N+E. Трёхфазные разъёмы с пятью контактами

В серии предусмотрены соединители с разной степенью защиты: IP44, IP65 и IP67. Среди них соединители на кабель и панель со стандартным и угловым корпусом. В линейке можно подобрать разъёмы для работы при напряжении от 50 до 500 В. Они рассчитаны на ток от 16 до 125 А.

Разъёмы Wh500A

Новые силовые разъёмы PowerLock, с которыми можно быстро создать новые соединения или переоборудовать уже имеющиеся. Имеют максимальную степень защиты от воды и пыли – IP67 (в сочлененном состоянии). Представлены в одноконтактном исполнении, с фиксацией соединения байонетом и металлическим штырём.

Ключевые характеристики разъёмов Wh500A:

•
  Рабочий ток – 400 А.

•
  Варианты на панель и кабель диаметром 18-25 мм.

•
  Маркировка вариантов фаз: L1 – коричневый, L2 – чёрный, L3 – серый, N – синий, PE – зелёный.

•
  Назначение – подключение мощных проводов такого электрооборудования, как тельферы, подъёмные краны (включая портовые), а также сценическая аппаратура.

Разъёмы SCHUKO

SCHUKO («Шуко») – серия стандартных неполяризованных бытовых разъёмов, которые часто ещё называют еврорзъёмами. Соответствуют международному стандарту IEC/TR 60083. Отличительной чертой серии выступает наличие защитного заземляющего контакта. Это отражено в названии разъёмов – SCHUKO. Это сокращённая версия понятия Schutz kontakt, что дословно переводится как «защитный контакт».

Такие разъёмы приняты за стандарт для большинства бытовой и компьютерной техники. Их используют для подключения однофазных устройств, имеющих расчётный ток нагрузки, не превышающий 16А.

На нашем складе есть запасы евровилок и евророзеток. Другие модификации разъёмов SCHUKO доступны по запросу. Основные характеристики:

•
  Количество контактов – 2 шт.

•
  Номинальный ток – 16 А.

•
  Напряжение – 240 В.

•
  Степень защиты – IP44.

•
  Условный диаметр корпуса – 43-49 мм.

•
  Модификации – на кабель и панель.

Сферы применения силовых разъёмов

Силовые соединители применимы для подключения как стационарных, так и переносных видов электрооборудования одно- или трёхфазного исполнения. Разъёмы активно применяются в таких областях, как строительство, транспортная сфера, фармацевтическая, химическая и текстильная промышленности. Не меньшее распространение изделия получили и в быту. Ещё их часто применяют на вокзалах, в аэропортах, контейнерных перевозках, производственных цехах, передвижных домах.

С помощью силовых разъёмов можно выполнить подключение:

•
  электроинструмента;

•
  компрессорного, насосного и обрабатывающего оборудования;

•
  промышленных станков;

•
  бетоносмесителей;

•
  сельскохозяйственных механизмов;

•
  бытовок и киосков;

•
  сварочных аппаратов;

•
  штукатурных машин;

•
  подъёмников и пр.

Плюсы силовых разъёмов Weipu

В линейке Weipu представлен большой выбор разъёмов с широким выбором характеристик, что позволяет подобрать экономичные, надёжные и безопасные решения для любых задач. Это подтверждает наличие одно- и многоконтактных модификаций для эксплуатации в одно- или трёхфазной цепи.

Разнообразие вариантов исполнения значительно расширяет сферу применения. За счёт этого силовые разъёмы Weipu можно использовать в любой области, где необходимо обеспечить стабильную работу высоковольтного оборудования. Они отвечают всем основным требованиям, предъявляемым к таким электротехническим изделиям:

•
  наличие поляризации для исключения неверного подключения;

•
  соответствие степени защиты реальным условиям эксплуатации;

•
  наличие защиты от случайного разъединения.

Разъёмы Weipu достаточно герметичны для использования на открытом воздухе, что особенно важно для складов и строительных площадок. Дополнительную защиту обеспечивают подпружиненные крышки, резиновые уплотнители и фиксаторы. Строгая геометрия корпуса при этом исключает трудности в установке.

Таким образом, качественные силовые соединители Weipu гарантируют безопасность монтажа и эксплуатации на протяжении всего срока службы. Будучи официальным представителем Weipu Electrical Appliance Co, Ltd, мы можем обеспечить поставку необходимого количества разъёмов в кратчайшие сроки.

У нас только оригинальная продукция по низким ценам, которую можно заказать на нашем сайте или приобрести лично в наших магазинах в Москве и Санкт-Петербурге.

Возникли вопросы? Нужна помощь в подборе разъемов? Напишите нам в форме обратной связи или позвоните по контактным номерам, указанным на сайте.

Силовые кабели | ShowMeCables.com

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, установите более новый браузер, чтобы продолжить использование нашего сайта.

Переключить навигацию

Поиск

Поиск



Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. Только в США обычно используется более дюжины типов. Каждый тип разъема силового кабеля имеет свое имя, поэтому большинство силовых кабелей имеют два связанных с ними имени. В США существует два основных стандарта для силовых кабелей, NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:



• 1-15
• 5-15
• 5-20

Типы разъемов IEC включают:



• C5/C6
• С7/С8
• С13/С14
• С15/С16
• С19/С20



NEMA



Многие кабели содержат разъем NEMA 1-15 , 5-15 или 5-20 для подключения к настенной розетке. 1-15 — это старый незаземленный разъем с двумя металлическими штырьками. На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 — это трехстороннее обновление до 1-15, которое было заземлено. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их аналоги 5-15, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (посередине) и 5-20 (справа)

IEC

Кабели IEC используются для устройств, см. международное использование. Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер вместо того, чтобы называться «папа» и «мама». Например, C5 — женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное — мужской стороной.



C5/C6



C5/C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют разъемами «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса. Чаще всего они встречаются на блоках питания ноутбуков.



C7/C8



C7/C8 имеет форму восьмерки и часто встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединены с соединениями NEMA от 1 до 15. Есть две разные версии C7/C8, неполяризованная и поляризованная. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой. Обязательно проверьте, какая версия вам нужна, чтобы убедиться, что кабель питания подходит для вашего устройства.



C13/C14

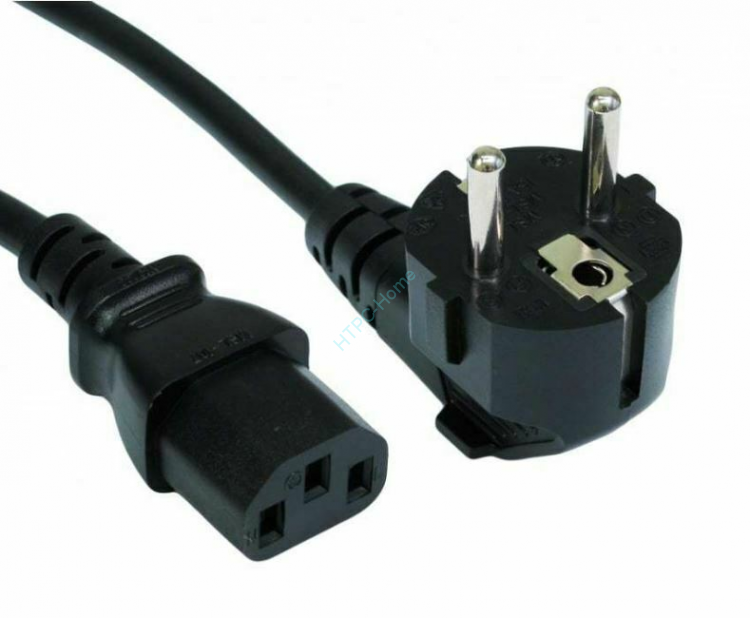

C13/C14 также называют универсальным шнуром питания, поскольку он является текущим стандартом для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13/C14, но по большей части эти устройства меньшего размера теперь используют варианты уменьшенного размера, такие как C5/C6.



C15/C16



C15/C16 выглядит аналогично C13/C14, но с выемкой над контактом, используемым для заземления. C15/C16 используется для оборудования, работающего под высоким напряжением, например кухонной техники. Эти кабели рассчитаны на более высокую температуру (120°F по сравнению с 70°F других стандартных шнуров питания), генерируемую дополнительным электричеством.



C19/20



C19/C20 — это следующий шаг по сравнению с C15/C16, рассчитанный на еще большую силу тока. Он используется для областей, где по кабелям будет проходить большое количество энергии, например, оборудование, используемое в центре обработки данных или больнице.





Вверху: C5 (слева), C7 неполяризованный (в центре) и C7 поляризованный (справа)(справа)



Что такое NEMA, IEC и CEE? | Направляющая разъема

МЭК 320 C13/C14 Информация

Купить популярные продукты IEC 320 C13/C14

IEC 320 C13/C14 Изображения

---

Разъемы IEC 320 C13/C14 основаны на стандартах, разработанных Международной электротехнической комиссией, международным органом по стандартизации. «320» относится к номеру спецификации, описывающей разъемы питания. Официальный текст стандарта на самом деле имеет номер 60320, но обычное использование сокращает его до 320. Линейный разъем C13 очень распространен в индустрии ПК и AV. Ответным разъемом для розетки C13 является вилка C14, которая часто монтируется в утопленную панель или корпус компьютерных блоков питания или силовых трансформаторов.
