Устройства сцб на перегонах и станциях: Виды устройств сцб на перегонах:

Виды устройств сцб на перегонах:

  • Автоматическая
    локомотивная сигнализация (AЛC) АБ
    дополняют AЛC, с помощью которой показания
    путевых светофоров при приближении к
    ним поезда передаются на локомотивный
    светофор, установленный в кабине
    машиниста.

  • Полуавтоматическая
    блокировка (ПАБ) применяется для
    регулирования движения поездов на
    малодеятельных участках железных
    дорог. При ПАБ перегон является одним
    блок-участком.

40.
Устройства
СЦБ на станциях, их виды и назначение.

Станционные
устройства СЦБ:

  • разрешают
    или запрещают прием поезда на станцию,
    его отправление со станции;

  • контролируют
    состояние путей и стрелок,

  • позволяют
    осуществлять перевод стрелок и управление
    сигналами на расстоянии из центрального
    пункта.

К
устройствам СЦБ на станциях относятся:

  • электрическая
    централизация,

  • диспетчерская
    централизация,

  • горочная
    автоматическая централизация.

Электрическая
централизация является

обеспечивает возможность дистанционного
управления стрелками и сигналами,
контроля их состояния.

Диспетчерская
централизация
 представляет
собой сочетание автоматической блокировки
на перегонах с ЭЦ станций и обеспечивает
управление из одного пункта стрелками
и сигналами ряда станций;

Горочная
автоматическая централизация
.
На крупных станциях составы расформировывают
на сортировочных горках.

41.
Принцип
действия автоблокировки.

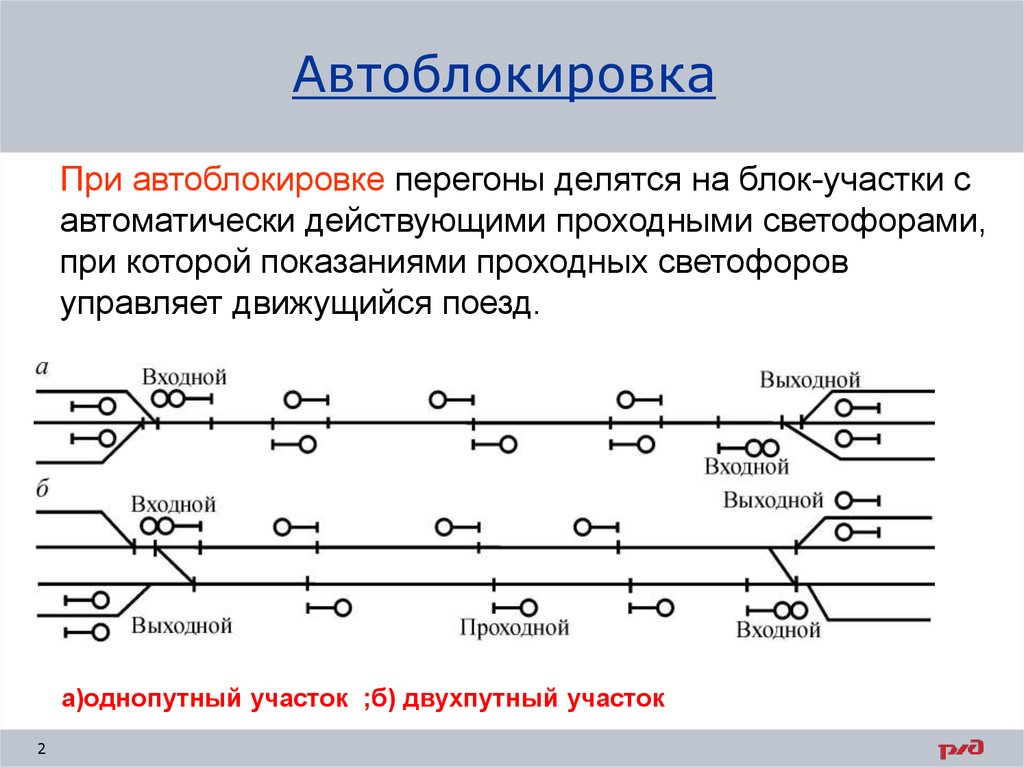

Автоблокировка
(АБ) разделяет перегон на несколько
блок-участков.
Каждый
блок-участок огражден проходным
светофором. Сигнальные показания
светофоров сменяются автоматически
при движении поезда по перегону. Выходными
и входными светофорами управляют
дежурные по станциям.


42.
Виды
связи на железнодорожном транспорте.

На железнодорожном транспорте используют:

  • радиосвязь,

  • проводную,

  • радиорелейную,

  • спутниковую
    связь.

43.
Принципы
организации железнодорожных перевозок
и движения поездов.

Важнейшими
принципами организации движения на
сети железных дорог являются:

  • обеспечение
    потребностей населения при безусловном
    выполнении безопасности движения
    поездов, безопасности пассажиров,
    сохранности перевозимых грузов, багажа
    и грузобагажа;

  • выполнение
    заявок грузоотправителей на перевозки
    грузов;

  • тесное
    взаимодействие всех подразделений,
    обеспечивающих перевозочный процесс

  • организация
    вагонопотоков поезда в соответствии
    с планом формирования

  • продвижение
    поездов по участкам строго по графику

44.
Поезд.
Классификация поездов.

Поезд
— сформированный и сцепленный состав
вагонов с локомотивами.

Классификация поездов:

  • По
    старшинству поезда подразделяют на:

  • внеочередные,

  • пожарные
    и восстановительные поезда,

  • снегоочистители,

  • локомотивы
    без вагонов,

  • Очередные,

  • пассажирские
    скоростные,

  • пассажирские
    скорые,

45.
Назначение
и классификация раздельных пунктов.

Виды
раздельных пунктов:

  • станции –
    позволяют производить операции по
    приему, отправлению, скрещению и обгону
    поездов, операции по приему, выдаче
    грузов и обслуживанию пассажиров,
    маневровую работу по расформированию
    и формированию поездов и технические
    операции с поездами;

  • разъезды –
    предназначены для скрещения и обгона
    поездов

  • обгонные
    пункты – допускают обгон поездов
    и перевод поезда с одного главного пути
    на другой;

  • путевые
    посты – раздельные пункты, не имеющие
    путевого развития

  • проходные
    светофоры – раздельные пункты на
    участках с автоблокировкой.

В
зависимости от типа ограничивающих
раздельных пунктов перегоны имеют
следующие названия:

46.
Классификация
железнодорожных станций.

Железнодорожные
станции подразделяются на следующие
виды:

  • пассажирские;

  • грузовые;

  • сортировочные;

  • участковые,
    для формирования участковых и сборных
    поездов;

  • промежуточные,
    для приема, отправления и пропуска
    поездов.

47.
Станционные
пути, их классификация и назначение.

  • Станционные:

  • приёмо-отправочные;

  • сортировочные;

  • вытяжные –
    для передвижений групп вагонов при их
    сортировке и при перестановках;

  •  погрузочно-разгрузочные;

  • деповские –
    для локомотивов и вагонов на территории
    локомотивного и вагонного хозяйств.

Станционными называются
все пути, расположенные в границах
станций.

48.
Назначение
и основные устройства разъездов.

Разъезды –
раздельные пункты, предназначенные для
скрещения и обгона поездов.

49.
Назначение
и основные устройства обгонных
пунктов.

Обгонные
пункты – раздельные пункты, допускающие
обгон поездов и перевод поезда с одного
главного пути на другой.

50.Назначение
и основные устройства промежуточных
станций.

Промежуточные
станции

предназначены для скрещения, обгона и
пропуска поездов, а также выполнения
работы по погрузке-выгрузке грузов,
посадке-высадке пассажиров, приему,
хранению и выдаче багажа.

Промежуточные
станции имеют следующий комплекс
устройств:

51.
Назначение
и основные устройства участковых
станций
.
Для
организации обслуживания поездов и
работы локомотивных бригад
размещают участковые
станции

Участковые
станции предназначены для приема и
отправления пассажирских и грузовых
поездов, выполнения технического
обслуживания и коммерческого осмотра
вагонов, технического обслуживания,
экипировки и ремонта локомотивов,
отцепочного ремонта вагонов. Для
выполнения перечисленных видов работ
участковые станции имеют устройства
для обеспечения пассажирского движения
и обслуживания пассажиров, пути для
грузового движения, грузовые районы,
локомотивное и вагонное хозяйства и
др.

52.
Значение
графика движения поездов и требования,
предъявляемые к нему.

ГДП—
основной нормативный документ,
регламентирующий работу всех подразделений
по организации движения поездов.

ГДП
должен обеспечивать:

  • удовлетворение
    потребности в перевозках пассажиров
    и грузов;

  • безопасность
    движения поездов;

  • эффективное
    использование пропускной способности;

  • рациональное
    использование подвижного состава;

  • соблюдение
    продолжительности работы локомотивных
    бригад;

  • возможность
    производства работ по содержанию и
    ремонту пути, устройств СЦБ.

53.
Классификация
графиков движения поездов.

54.
Основные
элементы графика движения поездов.
