Условные графические обозначения или сокращенно УГО — это значки, которые отображаются на планах объекта и структурных схемах систем видеонаблюдения при проектировании системы.

Они графически обозначают все оборудование, используемое при создании системы видеомониторинга. Так что без УГО невозможно создать легко читаемую проектную либо рабочую документацию.

Это очень удобно, например, чтобы разобраться в чужой технической документации, где для компактности применяются условные технические обозначения всех узлов и подсистем видеонаблюдения, а также их обозначение на плане расположения оборудования и кабельных линий. Без УГО отобразить все данные достаточно сложно.

Для систем видеонаблюдения существуют следующие условные графические обозначения:



1	Видеокамера		Р 071-2017
2	Видеокамера (купольная)		Р 071-2017
3	Видеокамера с поворотным устройством		Р 071-2017
4	Видеокамера в герметичном термокожухе		Р 071-2017
5	Видеокамера с передачей по радиоканалу		Р 071-2017
6	Видеомонитор		Р 071-2017
7	Пульт управления поворотной видеокамерой		Р 071-2017
8	Видеонакопитель		Р 071-2017
9	Сервер		Р 071-2017
10	Источник бесперебойного электропитания		Р 071-2017
11	Источник электропитания постоянного тока		Р 071-2017
12	Батарея аккумуляторная		ГОСТ 21. 210-2014
13	Грозоразрядник		Р 071-2017
14	Видеоусилитель		Р 071-2017
15	Преобразователь сигнала для передачи по витой паре		Р 071-2017
16	Преобразователь сигнала для передачи по оптоволоконной линии связи		Р 071-2017
17	Преобразователь сигнала для передачи по коаксиальному кабелю		Р 071-2017
18	Оборудование освещения		Р 071-2017
19	Персональный компьютер		Р 071-2017
20	Принтер		Р 071-2017
21	Дополнительное оборудование (например, KVM-удлинитель, контроллеры видеостен и т.п.)		Р 071-2017
22	Коробка соединительная		Р 071-2017
23	Коробка распределительная телефонная (типа КРТН)		Р 071-2017
24	Бокс телефонный		Р 071-2017
25	Устройство коммутационное (типа УК1)		Р 071-2017
26	Линия проводки. Общее изображение		Р 071-2017
27	Линия цепей управления		Р 071-2017
28	Линия сети аварийного эвакуационного и охранного освещения		Р 071-2017
29	Линия напряжения 36 В и ниже		Р 071-2017
30	Линия заземления и зануления		Р 071-2017
31	Металлические конструкции, используемые в качестве магистралей заземления, зануления		Р 071-2017
32	Прокладка на тросе и его концевое крепление		Р 071-2017
33	Проводка в трубах. Общее изображение.		Р 071-2017
34	Коробка ответвительная		ГОСТ 21.210-2014
35	Проводка в лотке		ГОСТ 21.210-2014
36	Проводка в коробе		ГОСТ 21. 210-2014
37	Проводка под плинтусом		ГОСТ 21.210-2014
38	Конец проводки кабеля		ГОСТ 21.210-2014
39	Проводка уходит на более высокую отметку или приходит с более высокой отметки		ГОСТ 21.210-2014
40	Проводка уходит на более низкую отметку или приходит с более низкой отметки		ГОСТ 21.210-2014
41	Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана		ГОСТ 21.210-2014
42	Коробка вводная		ГОСТ 21.210-2014
43	Коробка протяжная, ящик протяжной		ГОСТ 21.210-2014
44	Ящик с аппаратурой		ГОСТ 21.210-2014
45	Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления		ГОСТ 21. 210-2014
46	Шкаф, панель двустороннего обслуживания		ГОСТ 21.210-2014
47	Оптический волновод, оптическая линия, оптическое волокно, волоконный световод, оптический кабель. Общее обозначение		ГОСТ 2.761-84
48	Optical fiber cable		TIA-606-B
49	Соединительная неразъемная муфта		ГОСТ 2.761-84
50	Оптический ответвитель		ГОСТ 2.761-84
51	Access Point		TIA-606-B
52	Сетевой коммутатор		Cisco Systems, Inc
53	Сетевой роутер		Cisco Systems, Inc
54	Многоуровневый коммутатор		Cisco Systems, Inc

Тем кто занимается проектирование, монтажом или ремонтом систем видеонаблюдения эти обозначения нужно знать в обязательном порядке.

Основной нормативный документ, определяющий УГО — Р 071-2017. Этот документ описывает технические средства систем безопасности объектов, а также обозначения условные графических элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.

Данные рекомендации распространяются на условные графические обозначения (УГО) вновь разрабатываемых и модернизируемых технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.

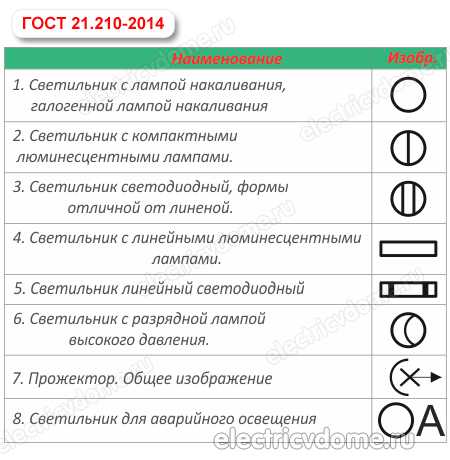

При условном обозначении кабельных трасс и способа прокладки кабеля используется ГОСТ 21.210-2014 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах».

При проектировании систем видеонаблюдения с использованием волоконно-оптических линий связи (ВОЛС) используется ГОСТ 2.761-84 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи».

Начертание УГО регулируется не всегда. ГОСТ 21.210-2014 регулирует как обозначение, так и размеры; Р 071-2017 содержит только обозначение. В этом случае необходимо руководствоваться стандартным размером УГО — это квадрат со сторонами не менее 5 мм.

Помимо графического условного обозначения устройства на план-схемах размещения оборудования для видеонаблюдения и структурных схемах данных систем должны быть стандартизованные буквенно-цифровые обозначения.

Основной нормативный документ, касающийся их — это РД 25.953-90 «Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Условные графические обозначения элементов связи».

Кроме того используется ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах», а именно:



№ п/п	Тип оборудования	Многобуквенный код	Чем регламентируется?
1	Камера передающая телевизионной установки с поворотным устройством	AV	РД 25. 953-90
2	Камера передающая телевизионной установки без поворотного устройства	AS	РД 25.953-90
3	Устройство видеоконтрольное прикладных телевизионных установок	AVC	РД 25.953-90
4	Приемно-контрольный прибор, прибор управления, пульт централизованного наблюдения	ARK	РД 25.953-90
5	Исполнительный блок регулятора-сигнализатора	АА	РД 25.953-90
6	Промежуточно-исполнительный орган	SC	РД 25.953-90
7	Бокс кабельный	ХВ	РД 25.953-90
8	Коробка, ящик с зажимами	ХК	РД 25.953-90
9	Коробка распределительная	XD	РД 25.953-90
10	Осветительные устройства, нагревательные элементы	Е	ГОСТ 2.710-81
11	Лампа осветительная	EL	ГОСТ 2. 710-81
12	Разрядники, предохранители, устройства защитные	F	ГОСТ 2.710-81
13	Дискретный элемент защиты по току мгновенного действия	FA	ГОСТ 2.710-81
14	Дискретный элемент защиты по току инерционного действия	FP	ГОСТ 2.710-81
15	Предохранитель плавкий	FU	ГОСТ 2.710-81
16	Дискретный элемент защиты по напряжению, разрядник	FV	ГОСТ 2.710-81
17	Батареи, аккумуляторы, электрохимические и электротермические источники питания	G	ГОСТ 2.710-81
18	Батарея	GB	ГОСТ 2.710-81
19	Реле, контакторы, пускатели	K	ГОСТ 2.710-81
20	Реле токовое	KA	ГОСТ 2.710-81
21	Контактор, магнитный пускатель	KM	ГОСТ 2. 710-81
22	Реле напряжения	KV	ГОСТ 2.710-81
23	Выключатели и разъединители в силовых цепях	Q	ГОСТ 2.710-81
24	Выключатель автоматический	QF	ГОСТ 2.710-81
25	Разъединитель	QS	ГОСТ 2.710-81
26	Устройства коммутационные в цепях управления, сигнализации и измерительных	S	ГОСТ 2.710-81
27	Выключатель или переключатель	SA	ГОСТ 2.710-81
28	Выключатель кнопочный	SB	ГОСТ 2.710-81
29	Выключатель автоматический	SF
30	Преобразователи электрических величин в электрические, устройства связи	U	ГОСТ 2.710-81
31	Соединения контактные	X	ГОСТ 2.710-81
32	Штырь	XP	ГОСТ 2. 710-81
33	Гнездо	XS	ГОСТ 2.710-81
34	Соединение разборное	XT	ГОСТ 2.710-81

К сожалению несмотря на наличие нормативной базы далеко не все необходимые для проектирования систем видеонаблюдения УГО регламентируются ГОСТами и другими нормативными документами. Из-за этого часто приходится применять иностранные стандарты и даже создавать внутренние стандарты отдельно взятой организации для обозначения ряда видов оборудования.

Таким образом при проектировании систем видеонаблюдения и оформлении план-схем установки оборудования на объектах, а также структурных схем нужно в обязательном порядке использовать условные графические обозначения  и буквенно-цифровые обозначения всех используемых в системе видеоконтроля устройств. Кроме этого, требуется на плане указывать линии связи и способы прокладки кабелей.

Напоминаем, что наша компания «Запишем всё» с 2010 года занимается монтажом, модернизацией и обслуживанием любых систем видеонаблюдения в Москве и Подмосковье.

Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!



Search for:

Заказать звонок!

Укажите своё имя и номер телефона, и наш специалист перезвонит Вам в ближайшее время.

Вы сможете задать все интересующие Вас вопросы касательно установки или обслуживания систем видеонаблюдения.

Указанные данные строго конфиденциальны и не передаются третьим лицам.

Рубрики

• Без рубрики
• Видеодомофон
• Выбор системы
• Журналы по видеонаблюдению
• Книги по видеонаблюдению
• Монтаж видеонаблюдения
• Настройка видеонаблюдения
• Обслуживание систем безопасности
• Программы для видеонаблюдения
• Системы видеонаблюдения

Go to Top

Условные обозначения камер и регистраторов

17. 01.2018

Мы собрали актуальную информацию для Вас, чтобы Вам было понятней при самостойтельном выборе видеокамеры или видеорегистратора.

Надеемся, наша подсказка Вам пригодится.

Условные обозначения HD-CVI видеорегистраторов
DHI	— HCVR	5	1	16	HS	— S3
Произв.	Имя	Серия	HDD	Каналы	Корпус	Функция
Dahua	HCVR: HDCVI	4: 720P-Lite	1:1HDD	04: 4CH	C: смарт 1U	S2: S2 серия
	iHCVR: умный HDCVI	5: 720P-Pro	2:2HDD	08: 8CH	HS: 1U	S3: New S3
		7: 1080P	4:4HDD	16: 16CH	H: мини 1U (1 аудио)	V2: версия
			8:8HDD	32: 32CH	HE: мини 1U (аудио и тревога)	R: рейд
				64: 64CH	A: 1U	H: запись на хост
					AN: 1U (1 аудио)	U: гибрид
					L: 1. 5U
					S: 2U

Условные обозначения XVR видеорегистраторов
XVR	7	1	16	HE
Тип	Серия	HDD	Каналы	Корпус
XVR: мультистандарт	4: 720P	1:1HDD	04: 4CH	C: смарт 1U
	5: 1080P Lite	2:2HDD	08: 8CH	HS: 1U
	7: 1080P	4:4HDD	16: 16CH	H: мини 1U (1 аудио)
		8:8HDD	32: 32CH	HE: мини 1U (аудио и тревога)
				A: 1U
				AN: 1U (1 аудио)
				L: 1. 5U
				S: 2U



Условные обозначения IP видеорегистраторов
DHI	— NVR	4	1	16	H	— P
Произв.	Имя	Исполнение	HDD	Каналы	Корпус	Функция
Dahua		1: His3520D	1:1HDD	04: 4CH	H: мини 1U	P: POE
		2: His3520A	2:2HDD	08: 8CH		W: Wi-Fi
		3: St7108	4:4HDD	16: 16CH		R: рейд
		4: His3535/ST312	8:8HDD	32: 32CH
		5: Ti8167		64: 64CH
		6: X86 i3/i5		00: 128CH
		7: ST416



Условные обозначения IP видеорегистраторов
DHI	— NVR	7	24	D	R	— 256
Произв.	Имя	Исполнение	HDD	D	R	Канал
Dahua		6: X86 Bay Trail	08:8HDD	LCD дисплей	избыточная мощность	64: 64CH
		7: X86 i7	16:16HDD			128: 128CH
			24:24HDD			256: 256CH



Условные обозначения Turbo HD видеорегистраторов
DS	— 72	16	H	G	HI	— S	H
Произв.	Серия	Количество каналов	Кодирование	Поток	Выходы	Интерфейс	Видеовыход
Hikvision	71/72/73/81	4	H. 264	G: HD720P в реальном времени	HDMI	SATA	HD
		8		Q: HD1080P в реальном времени
		16
		32



Условные обозначения DVR видеорегистраторов
DS	— 72	16	H	G	HI	— S	H
Произв.	Серия	Количество каналов	Кодирование	Поток	Выходы	Интерфейс	Видеовыход
Hikvision	71/72/73/78	4/8/16/24/32	H. 264	G: HD720P в реальном времени	HD	SATA	HDMI
				Q: HD1080P в реальном времени



Условные обозначения IP (NVR) видеорегистраторов
DS	— 76	04	N	I	— E1	/ 4 P
Произв.	Серия	Макс. кол.  IP камер	NVR	Для  международного рынка	Кол. SATA  интерфейсов	Доп.   выходы
Hikvision	71/72/73/78	01-255			1/2/4/8	/4P: 4PoE порта
						/H: Расширенный HDMI
						/4N: 4 свитч порта (без PoE)



Условные обозначения HDCVI видеокамер
DH	– HAC	— H	DW	1	2	0	0	R	P	– VF
Произв.	HDCVI камера	High  Definition	Тип корпуса	Класс камеры	Разрешение	Поколение	Функции	Case	Видео формат	Тип объектива
Dahua			F:  цилиндрическая	1: Начальный уровень	0: 1/4”  сенсор 720P	0: 1-е	0: Стандарт	A~Z	P: PAL	B: с кронштейном
			FW: цилиндрическая с ИК	2: Профессиональный  уровень	1: 720P	2: 2-е	1: WDR		N: NTSC	VF: ручной вариофокал
			D: купольная	3: Премиум класс	2: 1080P	3: 3-е				Z: моторизированый  вариофокал
			DW: купольная с ИК							ZH: моторизированый  вариофокал (с подогревом)
			DP: купол  пластиковый							SVF: автоматический вариофокал
			DPW: купол  пластиковый с ИК
			DB: антивандальный  купол
			DBW: антивандальный  купол с ИК



Условные обозначения IP видеокамер
DH	— IPC	— H	FW	8	3	0	1	E	P	— Z
Произв.	Имя	High  Definition	Тип корпуса	Серия продукта	Разрешение	Поколение	Функции	A~Z	Видео формат	Дополнительные  опции
Dahua	IPC: Сетевая  HDC: HD-SDI		F:  Цилиндрический	1: простая фиксированная	12: 12Mp	0-9: Поколение	0: Стандартные	Последовательность  событий	P: PAL	A: Аудио
			D: Купольный	2: простоя  вариофокальная	8: 8Mp		1: WDR		N: NTSC	H: Подогрев
			DW: Купольный с ИК	4: энергосберегающая  фиксированная	6: 6Mp		2: Полдюймовый  сенсор			W: Wi-Fi
			DB: Антивандальный  купол	5: энергосберегающая вариофокальная	4: 4Mp					M: Мобильная  внутренняя
			DBW: Антивандальный  купол с ИК	8: ультра-смарт	3: 3Mp					S: SD карта
			DPW: Пластиковый купольный с ИК		2: 2Mp					VF: Вариофокал
			FW: Цилиндрический с ИК		1: 1. 3Mp					Z: Моторизированная  линза
			E: Рыбий глаз		0: 720P					Z12: 12-и кратное увеличение
			UM: Монтируемые,  для скрытого наблюдения							P: P-Iris
			P: Панорамные (мультилинза 180/360)							PT: панорамирование  и наклон
			M: Мобильные (внешние)							DI: потолочный  купол



Условные обозначения Speed Dome видеокамер

DH

—  SD

6

A

E

2

20

A

N

— H

N

I

— W

Произв.

Speed   Dome

Размер купола

Тип PTZ

Особенности

Разрешение

Оптическое  увеличение

Версия камеры SD:

Формат  видео

Скорость  вращения

Интерфейс

Доп. 1

Доп. 2

Dahua

6: 6”

0: Вне  помещения

C: Потолочная

[по умолчанию]: SD

03: 3х

[по умолчанию]:

[по умолчанию]: PAL

H: высокая

[по умолчанию]:  Аналог

I: умная

W: Wi-Fi

5: 5”

1: В помещении

E: Усиленная

1: 1. 3Mp/1Mp

12: 12х

С: 540TVL CMOS

N: NTSC

G: обычная

N: Сетевая

4: 4”

2: В помещении

L: Лазер

2: 2Mp

18: 18х

E: 650TVL CCD

S: HD-SDI

3: 3”

3: Экономически эффективная

W: Дворник   (стеклоочиститель)

3: 3Mp

20: 20х

H: 700TVL CCD

C: HD-CVI

2: 2”

5: Speed Dome

4: 4Mp

23: 23х

Версия камеры HD:

Speed Dome с ИК

5: 5Mp

[по умолчанию]:  1-я

4: Экономически эффективная с ИК

A: 2-я

9: Speed Dome с ИК

B: 3-я

A: 69 Обновление

F: star light

C: 64 Обновление

Версия камеры сетевая HD:

S: 2-я

T: 3-я

F: H. 265 1-я



Условные обозначения IP видеокамер
DS-2CD	4	0	24	F	— A
Произв.	Серия	Форм-фактор	Разрешение	Особенности	Постфикс
Hikvision	6: Специализированные  камеры	0,2,4,6,А: стандартный  или цилиндрический	12: 1.3 Мп	F: поддержка  карт памяти	I: ИК
	4: Smart камеры	1,3,5,7: купол	24/25: 2Мп	WD: WDR	Z: моторизированный  варообъектив
	2: Демократичные  камеры		32/35: 3Мп		H: встроенный подогрев
			52: 5Мп		S: аудио/тревожные  входы/выходы
			62/65: 6Мп		A: ABF
			CS: 12Мп		P: P-Iris
					W: Wi-Fi
					V: IK10



Условные обозначения Turbo HD видеокамер
DS-2	CE	1	6	D	5	T	— IT3
Произв.	Тип камеры	Форм-фактор	Поколение	Разрешение	Особенности	Формат	Другая  информация
Hikvision	CC: цветная	1: стандартный/  цилиндрический	Пусто: 1-е	C: 720P	1/2: Нормальное  освещение	T: Turbo HD	VP: вандалозащита
	CE: аналоговая	5: купольный	5: 2-е	D: 1080P	5: Низкое освещение,  OSD меню		IT3: EXIR 30-40м
			6: 3-е		…: другие функции		IT5: EXIR 50-80м

• Интернет магазин “ПТБ”
• Статьи
• Условные обозначения камер и регистраторов

41 иконка купольного видеонаблюдения — бесплатно в SVG, PNG, ICO

• Все активы
• 3D иллюстрации
• Лотти Анимации
• Иллюстрации
• Иконки

Фильтры

Все ресурсы

3D-иллюстрации

Анимации Lottie

Иллюстрации

Иконки

Бесплатно

Премиум

Все

Физические лица

Packs

Colored Outline

Line

Flat

Glyph

Gradient

Dualtone

Doodle

90 050

Преступность и безопасность

Техника

Безопасность данных

Электронные устройства

Мебель

Аппаратное обеспечение

Домашнего декора

Здания

Интерьеры

Недвижимость

Информационная безопасность

Безопасность устройства

Развлечение

Популярные

Последние

Популярные

Актуальные

купол видеонаблюдения
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

Купольная камера
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

Купольная камера
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

CCTV камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Купольная камера
Значок

Кабельное телевидение
Значок

Кабельное телевидение
Значок

Кабельное телевидение
Значок

Кабельное телевидение
Значок

CCTV камера
Значок

Наблюдение
Значок

Веб-камера
Значок

Наблюдение
Значок

Наблюдение
Значок

Наблюдение
Значок

Наблюдение
Значок

Наблюдение
Значок

Люди также ищут:

• значок оружия svg
• иконки для стравы
• значок для оживления
• иконки для телевизора
• ручная вышивка иконки бесплатно
• значок спортивной команды
• иконки творческого сообщения
• логотип атомной бомбы
• колесо обозрения эмодзи
• значок талисмана
• иконки расходомера бесплатно
• платный рекламный символ
• логотип гидравлического пресса
• вечнозеленые деревья логотипы
• значок без любви png
• смайлик обратной связи
• Логотип круглосуточной стойки регистрации
• Цирк значок прокрутки svg
• папка с кодом эмодзи
• неполный рабочий день значок png
• кошка скажи усынови меня значок png
• значок огня лодки скачать
• иконки для сливочников
• Reliance Industries Ltd значок png
• скачать значок майского жука
• рекомендательное письмо иконки бесплатно
• значок передачи документов svg
• значок палочки дхол png
• иконки старой школы бесплатно
• бесплатные иконки 27 июня

Символы и значения плана доступа к безопасности

Команда Edraw Content

Вы хотите составить свой план безопасного доступа?

EdrawMax специализируется на построении диаграмм и визуализации. Из этой статьи вы узнаете все о символах безопасности и о том, как их использовать. Просто попробуйте бесплатно прямо сейчас!

Попробуй
Бесплатно

План безопасного доступа представляет собой схематический рисунок расположения кабелей и оборудования, аналогичный электрической схеме, иллюстрирующей системы управления безопасностью. Мы используем символов плана доступа для изображения его материалов, макетов, деталей и других функций. Здесь вы узнаете все о символах плана доступа, включая их типы и использование. Узнайте, как найти и использовать эти символы. Кроме того, узнайте, как создать план безопасного доступа и нарисовать персонализированные символы на EdrawMax.

1. Что такое символы плана обеспечения безопасности

План безопасного доступа является неотъемлемой частью плана здания или дома. Это 2D-чертеж, похожий на чертежи здания, который визуально представляет расположение камер видеонаблюдения, подробное оборудование и контроль доступа системы безопасности. Символы плана доступа изображают элементы, компоновку, устройства, проводку и методы установки плана доступа к зданию, промышленности или жилому дому. Менеджеры по безопасности и ИТ-специалисты используют эти символы для составления точных планов безопасного доступа.

План безопасного доступа содержит два ключевых элемента. План обеспечения безопасности включает в себя камеры слежения, устройства безопасности, детекторы тепла и дыма, а также другие продукты, используемые в основном в целях безопасности. План доступа — это важный метод обеспечения безопасности, который определяет, кто имеет доступ к просмотру и управлению устройствами безопасности здания или дома. Создание плана безопасного доступа эффективно при создании чертежа с использованием предварительно нарисованных символов плана безопасности .

Символы плана безопасности:

Символы плана безопасности изображают элементы, компоновку, устройства, проводку и методы установки плана безопасного доступа для здания, промышленности или дома.

2. Типы символов плана обеспечения безопасности

План безопасного доступа включает в себя любое оборудование, электротехническое оборудование или элементы здания, добавленные в качестве меры безопасности. Символы плана доступа помогают пользователю создать точную визуализацию того, как он хочет спроектировать систему безопасности и доступа любого здания или дома и управлять ею. Проектирование дома или жилого здания, составление плана доступа до начала строительства экономит время и силы.

• Символы сигнализации и контроля доступа
• Символы видеонаблюдения
• Символы посвящения и благовещения
• Символы оболочки стены
• Дверные и оконные символы

2.1 Символы камеры видеонаблюдения

Символы управления доступом иллюстрируют компоновку системы управления доступом. Эти символы представляют собой карты доступа, считыватели карт, биометрический доступ, другие устройства подтверждения и т. д. Эти системы в основном используются в жилых домах, где каждый житель получает карту доступа. После подтверждения личности с помощью этих карт они получают разрешение на вход в здание. Только позволение жильцам войти в здание снижает множество рисков безопасности.

Символы камер безопасности помогают менеджерам по безопасности и ИТ-специалистам создать идеальную схему и схему подключения с расположением всех камер видеонаблюдения в здании или доме. Эти символы обозначают цилиндрические камеры, камеры видеонаблюдения и купольные камеры. Цель этих символов — помочь пользователям определить конкретную камеру безопасности с наименьшим слепым зрением. Владельцы могут подключать свои телефоны к этим камерам и смотреть записи с камер наблюдения во время работы. Это помогает владельцу и команде безопасности следить за безопасностью дома или здания.

Доступ к карте

Биометрический доступ

Клавиатура устройства

Картридер с клавиатурой

Картридер со временем

Детектор дыма

Детектор газа

Детектор тепла

турникет

Вращающаяся дверь

Транспортная рука

Детектор петли автомобиля

Электронный замок

Выйти из устройства

Камера с клавиатурой

Камера с домофоном

Камера с картридером

Экран окна безопасности

Купольная камера

Купольная камера 2

Купольная камера 3

Пулевая камера

Пулевая камера 2

Пулевая камера 3

Пулевая камера 4

Пулевая камера 5

Камера видеонаблюдения 1

Камера видеонаблюдения 2

Камера видеонаблюдения 3

Камера видеонаблюдения 4

Камера видеонаблюдения 5

Камера видеонаблюдения 6

Камера видеонаблюдения 7

Камера видеонаблюдения 8

Аварийная батарея

Строб

Источник: EdrawMax

2.

2 Символы видеонаблюдения

символы видеонаблюдения , такие как камера, детектор движения, экранирующее устройство, монитор, кнопка, записывающее устройство, ручной переключатель, видеодвижение, проводной разъем и многое другое доступны здесь.

• Детектор движения: — это устройство, которое обнаруживает движущиеся объекты, особенно людей.
• Датчик разбития стекла: используется в электронных охранных сигнализациях, которые определяют, разбито или разбито оконное стекло.
• Устройство для скрининга: — портативный измерительный прибор, который сотрудник полиции может использовать для сбора доказательств, связанных с содержанием алкоголя в крови.
• Монитор: — это устройство, используемое для наблюдения, проверки или ведения непрерывной записи чего-либо.
• Рекордер: — это устройство для записи звука, изображений или данных.

Камера

Датчик движения

Датчик разбития стекла

Скрининговое устройство

Монитор

Камера P/T/Z

Видео мультиплексор

Нажать кнопку

Рекордер

Ручной переключатель

Переключатель автоматический

Видео клавиатура

Бистатический лучевой датчик

Экран окна безопасности

Видеодетектор движения

Соединитель проводов

Источник: EdrawMax

2.

3 Символы инициации и оповещения

Посвящение и Благовещение 9Здесь доступны 0244 формы, такие как мультиплексная панель, панель управления, ЦП, клавиатура, принтер, внутренняя связь, двусторонняя радиосвязь, средство уничтожения документов.

• ЦП : — это аббревиатура центрального процессора.
• Клавиатура: представляет собой панель клавиш, управляющих компьютером или пишущей машинкой.

Мультиплексная панель

Панель управления

Процессор

Клавиатура

принтер

Внутренняя связь

Двустороннее радио

Разрушитель документов

Источник: EdrawMax

2.4 Символы оболочки стены и конструкции

Эти символы в основном используются для изображения структуры здания и определения планировки каждого этажа и площади здания. Эти символы создают 2D-модель, которая дает обзор оболочки стены. Строители используют эти символы, чтобы указать дизайн здания. Это помогает им наметить идеальные места для размещения устройств безопасности, таких как камеры и детекторы дыма. Без этих символов невозможно составить надлежащий план безопасного доступа.

Наиболее типичными частями плана безопасности являются стены. Внешние стены представлены более толстыми линиями, тогда как внутренние стены представлены более тонкими линиями. Иногда между ними нет заметной разницы. Вместо одной сплошной линии внешние стены могут быть представлены черным контуром или двойными линиями. Узнайте больше о символах настенной оболочки здесь.

Стена

Вертикальная стена

Изогнутая стена

Навесная стена

Космос

L-пространство

Т-пространство

Комната 1

Комната 2

Комната 3

Пилястра

Прямоугольная колонна

Круговая колонка

Луч

Происхождение сетки

Линия сетки

Источник: EdrawMax

2.

5 Символы дверей и окон

Двери и окна имеют важное значение в плане безопасности доступа. Существуют различные символы окон и дверей в зависимости от их формы и размера. Эти символы также включают двери и окна аварийных выходов. Мы используем эти символы, чтобы показать расположение окон и дверей в здании, чтобы указать пути эвакуации и контролируемые зоны в целях безопасности и создать спокойную обстановку, в которой жители чувствуют себя в безопасности.

Окна изображены так, как если бы они были частью стен. Узнайте больше о символах окон и дверей здесь.

• Три параллельные линии отделяют обычные раздвижные окна от сплошных стен.
• Створчатые окна имеют арки, которые выглядят как двери и демонстрируют, как они открываются наружу.
• Эркеры наклонены, как край знака остановки, прерывая прямолинейную траекторию стены.

Окно

Открытое окно

Открыть окно 2

Открыть окно 3

Планерное окно

Окно створки

Эркер

Двойное створчатое окно

Открытие

Дверь

Двойная подвесная дверь

Двойная дверь

Неровная дверь

Противоположная дверь

Вращающаяся дверь

Раздвижные двери

Раздвижная дверь

Двойная раздвижная дверь

Через дверь

Би складная дверь

Двойная двустворчатая дверь

Раздвижная стеклянная дверь

Верхняя дверь

Окно в сад

Источник: EdrawMax

3.

Где найти символы плана безопасности

Было бы полезно, если бы у вас были правильные символы безопасности , чтобы создать точный план доступа к безопасности с подробностями и четким представлением каждого компонента. Вы можете легко найти символы безопасности в библиотеке символов EdrawMax.

Вы можете легко найти символы безопасности в библиотеке символов EdrawMax . EdrawMax предоставляет вам более 26000 символов, которые вы можете использовать для создания плана безопасности или любой другой диаграммы. Вы можете пойти и найти нужные символы в EdrawMax и нажать на план безопасности. Перейдите в категорию безопасности и используйте простое перетаскивание, чтобы добавить любой символ, который вы хотите.

Символы плана безопасности EdrawMax:

EdrawMax — лучший ресурс для символов безопасности, здесь вы можете найти сотни символов безопасности. Просто перетащите, вы можете легко создать план безопасности.

4. Как использовать символы плана безопасности

Следуйте этим инструкциям, чтобы научиться использовать символы безопасности и легко создавать дополнительные символы безопасности с помощью EdrawMax.

4.1 Как использовать символы безопасности в EdrawMax

Вместо того, чтобы тратить время на рисование символов безопасности или значков на бумаге, вы должны найти способ легко разработать план безопасности. EdrawMax хорошо оснащен для разработки плана безопасности.

Шаг 1 Войти в EdrawMax

Если вы новичок здесь, вы должны использовать свой адрес электронной почты для регистрации EdrawMax, но если вы уже являетесь пользователем EdrawMax, вам просто нужно бесплатно войти в EdrawMax. Откройте EdrawMax, выберите « Engineering », найдите « Building Plan », нажмите « Security Access Plan », затем откройте новый холст или просто откройте встроенный шаблон.

Шаг 2.

Выберите символы макета офиса

В отличие от физического рисования, EdrawMax помогает легко создать план безопасности. В разделе символов EdrawMax вы найдете более 260 000 векторных символов, которые вы можете использовать в своих проектах. В EdrawMax вы можете найти символы плана безопасности в библиотеках символов на левой панели инструментов. Вы можете нажать на опцию « + », чтобы открыть новый холст, чтобы составить свой план безопасности. В левой части холста вы увидите библиотеку символов с множеством символов безопасности. Вы можете искать определенные символы в строке поиска.

Шаг 3 Перетащите

Как только вы найдете нужные символы безопасности, просто перетащите их на холст. Продолжайте настраивать, выбирая правильные символы, правильный масштаб или размеры, а также добавляя дополнительные детали, такие как цвет, шрифт и т. д. После завершения плана безопасности вы можете легко экспортировать свой файл или поделиться своим дизайном. Дополнительные сведения о плане безопасности см. в руководстве здесь, если это необходимо.

4.2 Как создать дополнительные символы безопасности в EdrawMax

EdrawMax предоставляет вам тысячи символов для создания диаграммы. Иногда вы хотите использовать на диаграмме уникальные или персонализированные символы, которых нет в библиотеке. EdrawMax предлагает простое решение этой проблемы. Выполните следующие действия, если вы не можете найти нужные символы безопасности или хотите создать свои символы для создания диаграммы.

Шаг 1 Инструмент «Найти символ»

Если вы не можете найти символ, похожий на тот, который вам нужен, вы можете использовать инструмент «Карандаш», инструмент «Перо» и инструмент «Якорь», чтобы нарисовать свои персональные символы безопасности. Гораздо проще нарисовать нужный символ на EdrawMax, чем искать тот, который соответствует вашим требованиям. Вы также можете сохранить свой символ в библиотеке для последующего использования.

• Выберите « Symbols » на верхней панели инструментов;
• Используйте « Карандаш Инструмент «, « Pen Tool «, « Anchor Tool «, чтобы создать символ сада с самого начала;
• Выберите « Union », « Combine », « Subtract », « Fragment », « Intersect », « Smart Shape », чтобы создать символы.

Шаг 2. Создайте символы безопасности

При создании плана безопасности убедитесь, что размер, дизайн и другие атрибуты вашего значка соответствуют другим символам безопасности. Выполните следующие шаги, чтобы нарисовать идеальные символы безопасности.

• Сделайте значок пожарной лестницы и инфраструктуры квадратным, а предупреждающий или опасный символ — круглым.
• Вы можете использовать различные стили пера, чтобы сделать разные части вашего символа.
• Убедитесь, что иллюстрация внутри фигуры не перекрывает ее.
• При создании значка используйте правильный цвет для представления значка, например, красный для огня, желтый и белый для предупреждения и зеленый для точек входа и выхода.

Шаг 3 Импорт символов безопасности

За исключением создания новых символов безопасности в EdrawMax, вы можете импортировать символы безопасности со своей стороны. Найдите « Insert » на верхней панели навигации и импортируйте изображения, чтобы превратить их в символы. Или щелкните третью опцию правой панели инструментов, чтобы вставлять изображения быстрее.

Шаг 4. Сохраните в своих библиотеках символов

После того, как вы завершили разработку дизайна символов безопасности или импортировали изображения символов, вам все равно следует нажать « Символы » вверху и выберите « Сохранить символ » в вашей библиотеке символов. Или вы можете нажать « + » в «Моей библиотеке» на левой панели инструментов. из этого руководства по плану безопасности здесь.

5. Бесплатный планировщик плана безопасности

Создать план безопасности намного проще с помощью бесплатного программного обеспечения, такого как EdrawMax, вместо того, чтобы рисовать его с нуля. С EdrawMax вы получаете обширную библиотеку символов с тысячами 9 символов.0243 символы безопасности , которые вы можете использовать для создания диаграммы. Он также предоставляет вам бесплатные редактируемые шаблоны, которые вы можете настроить за несколько минут и завершить свою диаграмму. EdrawMax — отличный инструмент для совместной работы в команде, а его простой в использовании интерфейс делает его лучшим выбором для всех. Эти функции делают EdrawMax лучшим бесплатным программным обеспечением для обеспечения безопасности .

Ключевые особенности EdrawMax:

• EdrawMax поставляется с бесплатными примеров и шаблонов планов безопасности , полностью настраиваемых;
• Встроенные векторные символы позволяют легко добавлять в проект компоненты плана обеспечения безопасности;
• Вы можете легко поделиться дизайном плана безопасности со своей командой и увидеть изменения, внесенные вашей командой в реальном времени;
• EdrawMax позволяет экспортировать файл в несколько форматов, включая MS Docs, PPTX, JPEG, PNG, PDF и другие;
• EdrawMax имеет сильное сообщество из 25 миллионов пользователей, которые обновляют сообщество шаблонов своими творческими проектами;
• EdrawMax считается лучшим инструментом для начинающих и профессионалов из-за удобной панели инструментов и простой функции перетаскивания.

EdrawMax Рабочий стол

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Защита данных на уровне предприятия

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox

ПЫТАТЬСЯ
В СЕТИ

6.

Заключительные мысли

Символы плана доступа к безопасности — это предварительно нарисованные векторные значки, которые помогают пользователям, менеджерам по безопасности и ИТ-специалистам создавать визуальное представление функций, деталей, оборудования и схемы плана доступа к безопасности. План безопасного доступа — это важный документ с рекомендациями для менеджеров по безопасности по установке надежной системы безопасности и доступа в доме или здании.

Прежде чем создавать план безопасного доступа, лучше обдумать свои потребности и сделать хороший чертеж. Также укажите контроль доступа и разработайте новые процедуры безопасности. EdrawMax — лучший бесплатный инструмент для создания планов безопасности, который предоставляет бесплатные символы и шаблоны для создания диаграмм. Его быстрое рисование и простая функция импорта символов делают его лучшим выбором для профессионалов.

→Загрузить сейчас: символы плана обеспечения безопасности в формате PDF

Полное руководство по плану обеспечения безопасности

Ознакомьтесь с этим полным руководством, чтобы узнать все о плане безопасности, например о типах планов безопасности, символах безопасности и о том, как составить план безопасности.
