Управление световым оповещением: Система оповещения и управления эвакуацией 1-3 типа (на низкоомных динамиках) RUBEZH R3

Содержание

Система оповещения и управления эвакуацией 1-3 типа (на низкоомных динамиках) RUBEZH R3

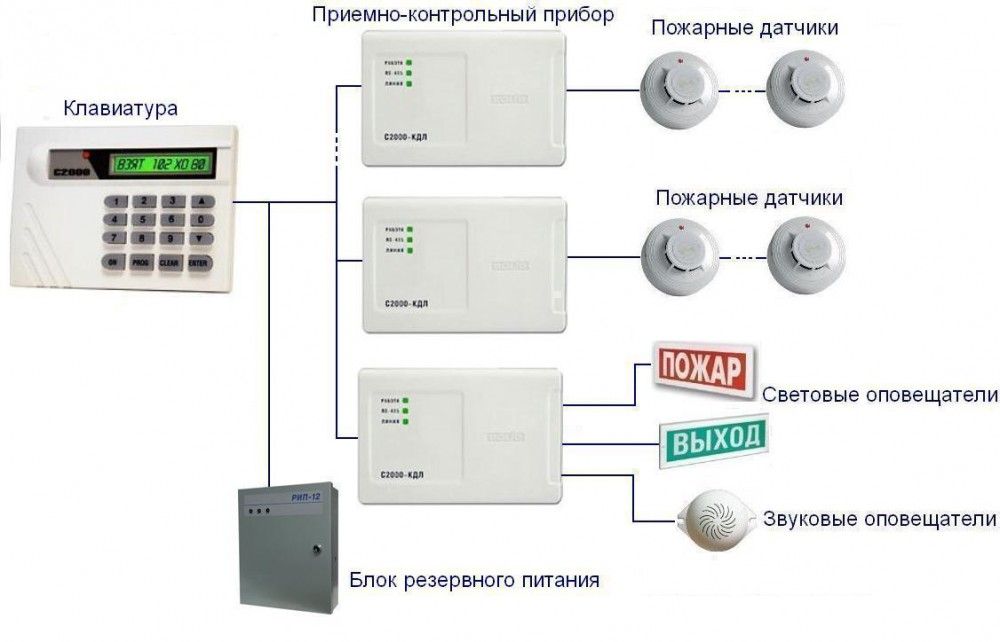

Приемно-контрольный прибор, получив сигнал «Пожар» от сигнализации, дает команды на включение оповещения. Система позволяет гибко настраивать в каких зонах при каких событиях будет включаться оповещение.

Система оповещения и управления эвакуацией RUBEZH R3 организуется с использованием следующих адресных устройств:

Адресный приемно-контрольный прибор R3-Рубеж-2ОП (R3-Link) или Рубеж-2ОП прот.R3 (RS-485) – управляющий элемент всей системы. Получает от системы пожарной сигнализации сигналы «Пожар» и по заранее заданной логике формирует управляющие воздействия на исполнительные устройства.

Блок индикации R3-Рубеж-БИУ (R3-Link) или Рубеж-БИ/БИУ (RS-485) – с помощью светодиодных индикаторов отображает в реальном времени состояние каждого адресного исполнительного устройства – включено, выключено, неисправность.

Пульт управления R3-Рубеж-ПДУ (R3-Link) или Рубеж-ПДУ (RS-485) – удаленное ручное управление адресными исполнительными устройствами, подключенными в АЛС приемно-контрольного прибора.

ОПОП 1-R3 — оповещатель охранно-пожарный световой адресный.

ОПОП 124-R3 — оповещатель охранно-пожарный комбинированный свето-звуковой адресный.

Адресные релейные модули РМ-1-R3 и РМ-4-R3 – выходы реле «сухой контакт» для включения и отключения устройств светового, звукового и речевого оповещения (сирен, табло).

Адресные релейные модули РМ-1К-R3 и РМ-4К-R3 – выходы реле с контролем целостности цепи, выдающие напряжение питания на устройства светозвукового оповещения.

Адресный модуль речевого оповещения МРО-2М-R3 – выдача на пассивные колонки и сборки колонок тревожных речевых сообщений.

Важно помнить!

Свод правил СП 3.13130-2009 требует организацию оповещения не только в помещениях постоянного пребывания людей, но и в помещениях временного пребывания людей. Таким образом необходимо предусматривать оповещение даже в тех помещениях, где не устанавливается пожарная сигнализация (венткамеры, помещения с мокрыми процессами и т. д.).

При построении системы оповещения 1 типа в качестве устройств звукового оповещения применяются адресные оповещатели ОПОП 124-R3 либо адресные релейные модули РМ-1К-R3 или РМ-4К-R3. Они содержат одно (РМ-1К-R3) или четыре (РМ-4К-R3) реле с контролем целостности линии. Через эти реле подключаются звуковые оповещатели (сирены). Каждый адресный оповещатель или выход реле может приписываться к одной, нескольким или всем пожарным зонам системы, при возникновении в которых состояния «Пожар» должна включаться сирена.

В дежурном режиме адресные сирены и выходы реле выключены, питание на сирены не подается. После возникновения «Пожара» в какой-либо зоне приемно-контрольный прибор дает команду на запуск приписанным к этой зоне релейным модулям, которые включают свои реле. На сирену подается напряжение, и она начинает выдавать звуковое оповещение. Модули РМ-1К-R3 и РМ-4К-R3 содержат в своем составе 1 или 4 реле с контролем целостности линии на КЗ и обрыв.

Кроме подключения в АЛС модули РМ-К-R3 требуют подключения внешнего питания (10 – 28 В). Это питание обеспечивает работу схемы модуля и одновременно подается на выход каждого реле. При подключении устройств оповещения (табличек, сирен) к выходам реле РМ-К-R3 дополнительных линий питания для них не требуется, они запитываются непосредственно от реле РМ-К-R3. Каждое реле модуля РМ-4К-R3 в системе занимает 1 адрес, является самостоятельным устройством, настраивается и управляется отдельно от других реле. Адресные оповещатели ОПОП 124-R3 подключаются в АЛС прибора Рубеж. По данной линии оповещатели получают не только команды управления (вкл.-выкл.), но и питание. Таким образом к адресному оповещателю не требуется подключение внешнего питания, что упрощает построение и монтаж системы. Адресный оповещатель ОПОП 124-R3 в адресном пространстве приемно-контрольного прибора занимает 1 адрес.

2-й тип оповещения в системе RUBEZH R3 организуется, с помощью адресных светозвуковых оповещателей ОПОП 124-R3 (сирен), адресных световых оповещателей ОПОП 1-R3 (табло) и адресных релейных модулей РМ-1К-R3, РМ-4К-R3. Адресные световые и светозвуковые оповещатели подключаются в АЛС приемно-контрольного прибора и не требуют дополнительно никаких подключений – питаются и управляются по АЛС. В случае применения в качестве оповещателей обычных аналоговых устройств светового оповещения (табло «Выход») и устройств звукового оповещения (сирены), они управляются с помощью релейных модулей РМ-К-R3.

3-й тип оповещения характеризуется обязательным наличием речевого (голосового) оповещения и установкой табличек «Выход». Для организации речевых сообщений применяются адресные модули речевого оповещения МРО-2М прот.R3, а для управления световыми табло «Выход» – адресные световые оповещатели ОПОП 1-R3 либо адресные релейные модули РМ-1К прот.R3 или РМ-4К прот.R3, управляющие обычными аналоговыми оповещателями ОПОП 1-8, ОПОП 1-8М и т.п.

На базе модулей речевого оповещения МРО-2М-R3 организуется автоматическая многозонная речевая система оповещения и управления эвакуацией. Каждый модуль МРО-2М-R3 приписывается в процессе конфигурации к одной или нескольким пожарным зонам, при формировании сигнала «Пожар», в которых необходим запуск речевого оповещения. Приемно-контрольный прибор, определив сигнал «Пожар» в какой-либо зоне, включает все модули МРО-2М-R3, которые приписаны к данной зоне, и начинается трансляция заранее записанного речевого сообщения. Остальные модули останутся в дежурном режиме. В системе имеется возможность организовать включение оповещения с задержкой пуска. Это необходимо, например, когда при возникновении тревожного события сначала оповещается обслуживающий персонал, а затем все остальные.

Каждый МРО-2М-R3 имеет возможность локального (местного) запуска воспроизведения тревожного сообщения. Для этого к модулю подключается кнопка «сухой контакт», при нажатии которой данный модуль запускает речевое оповещение. Модуль МРО-2М-R3 требует подключение внешнего питания и имеет выход мощностью 42 Вт, на который подключаются низкоомные (обычно 4 или 8 Ом) пассивные акустические модули. Каждый выход контролирует целостность линии с акустическими модулями по изменению сопротивления, поэтому не допускается подключение к МРО-2М-R3 акустических модулей, в которых, кроме самих динамиков, установлены дополнительные электронные компоненты – конденсаторы, трансформаторы и т. д.

К МРО-2М-R3 необходимо подключать низкоомные оповещатели без записанных сообщений и встроенных блоков контроля. Рекомендуется подключать оповещатели SONAR сопротивлением 8 Ом.

Адресные релейные модули с контролем цепи РМ-1К-R3, РМ-4К-R3 управляют табличками «Выход». В случае необходимости к ним можно подключать любые устройства светового и звукового оповещения, например звуковые сирены. Ток нагрузки каждого реле модуля не должен быть выше 2 А, при этом суммарный ток нагрузки всех реле каждого модуля должен быть не выше 5 А.

Важно помнить!

Падение напряжения на длинных линиях питания устройств оповещения может достигать нескольких вольт, что сказывается на работоспособности этих устройств. Не забывайте проверять данную величину.

Таблица возможных вариантов подключения сборок колонок МРО-2М прот. R3.

Оповещение 1 и 2 типов, а также управление табличками «Выход» в 3 типе оповещения возможно реализовать и с помощью приемно-контрольных приборов. При подключении световых и звуковых оповещателей к данным реле они будут управляться по заранее настроенной логике. Приборы имеют реле «сухой контакт» и реле с контролем целостности цепи.

К приемно-контрольным приборам, при необходимости, можно подключить блок индикации Рубеж-БИУ и пульт дистанционного управления Рубеж-ПДУ. Блок индикации отображает с помощью встроенных светодиодов состояние каждой зоны в системе (пожар, внимание, неисправность в зоне) и состояние любого исполнительного устройства (выключено, включено, неисправность).

Какой индикатор будет за что отвечать – настраивается инженером при конфигурировании системы. Такой способ визуального отображения информации может применяться, если есть необходимость видеть состояние системы не только на пожарном посту, но и в других служебных помещениях.

Кроме этого, отображение состояния системы блоком индикации является наглядным и более простым, чем отображение на ППКОПУ. С помощью пульта дистанционного управления Рубеж-ПДУ реализуется возможность дистанционного ручного управления исполнительными устройствами. Рубеж-ПДУ управляет десятью направлениями, в каждое из которых можно объединять до 100 адресных исполнительных устройств системы. Например, возможна реализация позонного ручного включения оповещения – отдельно по этажам здания или пожарным отсекам. В этом случае все устройства ОПОП 1-R3, РМ-1К-R3, РМ-4К-R3, МРО-2М-R3, отвечающие за запуск оповещения на первом этаже, приписываются к направлению 1, отвечающие за второй этаж – к направлению 2 и т.д.

Организация системы оповещения и управления эвакуацией 3 и 4-го типа на объекте подразумевает обеспечение трансляции специальных текстов. При этом данный объект должен иметь разделение на зоны оповещения. Так же в обязательном порядке должна присутствовать обратная связь зон пожарного оповещения с пожарным постом, таблички «Выход» и указатели направления движения.

Для организации трансляции различных сообщений в различные зоны оповещения, а так же обратной связи этих зон с пожарным постом в рамках адресной системы RUBEZH R3 возможно применение оборудования SONAR RUBEZH. Подробнее читайте здесь. К списку типовых решений

Система оповещения и управления эвакуацией RUBEZH R1

Адресный приемно-контрольный прибор «Рубеж-2ОП» – управляющий элемент всей системы. Получает от системы пожарной сигнализации сигналы «Пожар» и по заранее заданной логике формирует управляющие воздействия на исполнительные устройства.

Блок индикации «Рубеж-БИ/БИУ» – с помощью светодиодных индикаторов отображает в реальном времени состояние каждого адресного исполнительного устройства – включено, выключено, неисправность.

Пульт управления или «Рубеж-ПДУ» – удаленное ручное управление адресными исполнительными устройствами, подключенными в АЛС приемно-контрольного прибора.

«ОПОП 1-8» – оповещатель охранно-пожарный световой.

«ОПОП 2-35» – оповещатель охранно-пожарный звуковой.

Адресные релейные модули «РМ-1» и «РМ-2» – выходы реле «сухой контакт» для включения и отключения устройств светового, звукового и речевого оповещения.

Адресные релейные модули «РМ-1К», «РМ-2К», «РМ-3К», «РМ-4К», «РМ-5К» – выходы реле с контролем целостности цепи, выдающие напряжение питания на устройства светозвукового оповещения.

Адресный модуль речевого оповещения «МРО‑2М» – выдача на пассивные колонки и сборки колонок тревожных речевых сообщений.

Свод правил СП 3.13130.2009 требует организацию оповещения не только в помещениях постоянного пребывания людей, но и в местах временного пребывания людей.

Таким образом, необходимо предусматривать оповещение даже в тех помещениях, где не устанавливается пожарная сигнализация (венткамеры, помещения с мокрыми процессами и т. д.).

При построении системы оповещения 1 типа в качестве устройств звукового оповещения применяются звуковые оповещатели «ОПОП 2-35» в связке с релейными модулями «РМ-1К» – «РМ-5К». Они содержат от одно (РМ-1К) до пяти (РМ-5К) реле с контролем целостности линии. Через эти реле подключаются обычные безадресные звуковые оповещатели (сирены). Каждый оповещатель «ОПОП 2-35» или выход релейного модуля «РМ-К» может относиться к одной, нескольким или всем пожарным зонам системы, при возникновении в которых состояния «Пожар» должно включаться оповещение.

В дежурном режиме выходы релейных модулей выключены. После возникновения «Пожара» в какой-либо зоне приемно-контрольный прибор дает команду на запуск приписанным к этой зоне релейным модулям, которые включают свои реле. На сирену подается напряжение, и она начинает выдавать звуковое оповещение. Модули «РМ-1К» – «РМ-5К» содержат в своем составе 1 или 5 реле с контролем целостности линии на КЗ и обрыв.

Кроме подключения в АЛС модули «РМ-К» требуют подключения внешнего питания (10–28 В). Это питание обеспечивает работу схемы модуля и одновременно подается на выход каждого реле. Каждое реле модуля «РМ-1К» – «РМ-5К» в системе занимает 1 адрес, является самостоятельным устройством, настраивается и управляется отдельно от других реле.

2-й тип оповещения в системе RUBEZH R1 организуется, с помощью звуковых оповещателей ОПОП 2-35 (сирен), световых оповещателей ОПОП 1-8 (табло) и адресных релейных модулей «РМ-1К» – «РМ-5К». Световые оповещатели (табло «Выход») и устройства звукового оповещения (сирены) управляются с помощью релейных модулей РМ-К.

3-й тип оповещения характеризуется обязательным наличием речевого (голосового) оповещения и установкой табло «Выход». Для организации речевых сообщений применяются адресные модули речевого оповещения МРО-2М, а для управления световыми табло «Выход» – световые оповещатели ОПОП 1-8 в связке с релейными модулями «РМ-1К» – «РМ-5К».

На базе модулей речевого оповещения МРО-2М организуется автоматическая многозонная речевая система оповещения и управления эвакуацией. Каждый модуль МРО-2М приписывается в процессе конфигурации к одной или нескольким пожарным зонам, при формировании сигнала «Пожар» в которых необходим запуск речевого оповещения. Приемно-контрольный прибор, определив «Пожар» в какой-либо зоне, включает все модули МРО-2М, которые приписаны к данной зоне, и начинается трансляция заранее записанного речевого сообщения. Остальные модули останутся в дежурном режиме. В системе имеется возможность организовать включение оповещения с задержкой пуска. Это необходимо, например, когда при возникновении тревожного события сначала оповещается обслуживающий персонал, а затем все остальные.

Каждый МРО-2М имеет возможность локального (местного) запуска воспроизведения тревожного сообщения. Для этого к модулю подключается кнопка, при нажатии которой данный модуль запускает речевое оповещение. Модуль МРО‑2М требует подключения внешнего питания и имеет выход мощностью 42 Вт, на который подключаются низкоомные (обычно 4 или 8 Ом) пассивные акустические модули. Каждый выход контролирует целостность линии с акустическими модулями по изменению сопротивления, поэтому не допускается подключение к МРО-2М акустических модулей, в которых кроме самих динамиков установлены дополнительные электронные компоненты – конденсаторы, трансформаторы и т.д

К МРО-2М необходимо подключать низкоомные оповещатели без записанных сообщений и встроенных блоков контроля. Рекомендуется подключать оповещатели Sonar сопротивлением 8 Ом.

Адресные релейные модули с контролем цепи РМ-1К – РМ-5К управляют табло «Выход». В случае необходимости к ним можно подключать любые устройства светового и звукового оповещения, например, звуковые сирены. К приемно-контрольным приборам, при необходимости, можно подключить блок индикации и пульт дистанционного управления. Блок индикации отображает с помощью встроенных светодиодов состояние каждой зоны в системе (пожар, внимание, неисправность в зоне) и состояние любого исполнительного устройства (выключено, включено, неисправность).

Кроме этого, отображение состояния системы блоком индикации является наглядным и более простым, чем отображение на ППКОПУ. С помощью пульта дистанционного управления (Рубеж-ПДУ) реализуется возможность дистанционного ручного управления исполнительными устройствами. Рубеж-ПДУ управляет десятью направлениями, в каждое из которых можно объединять до 100 адресных исполнительных устройств системы. Например, возможна реализация по зонного ручного включения оповещения – отдельно по этажам здания или пожарным отсекам. В этом случае все устройства «РМ-1К» – «РМ-5К», «МРО-2М», отвечающие за запуск оповещения на первом этаже, приписываются к направлению 1, отвечающие за второй этаж – к направлению 2 и т.д.
