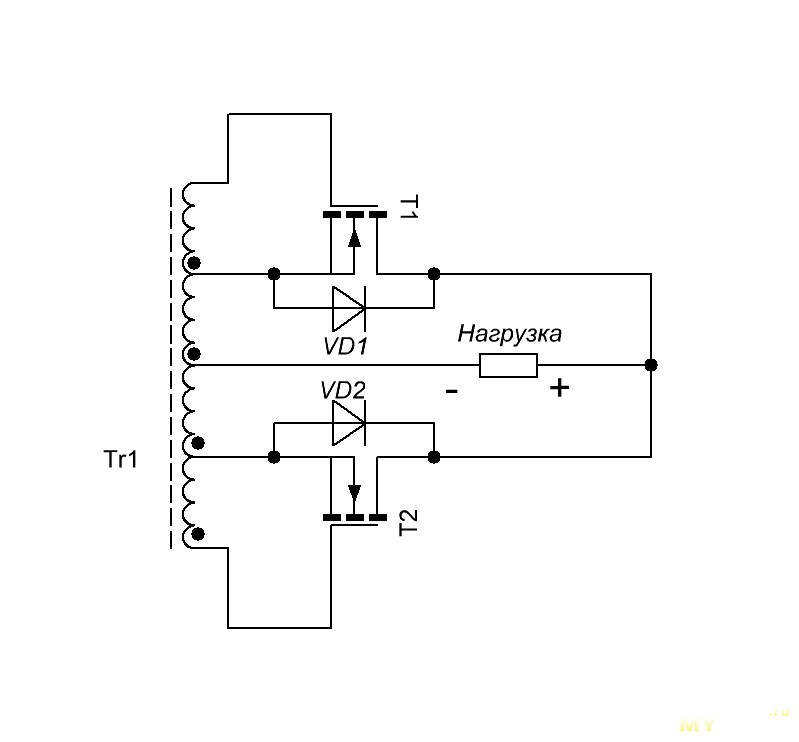

Транзисторный выпрямитель схема: 11.Синхронные выпрямители.

Простые выпрямители, фильтры, стабилизаторы

Источники питания были и остаются важнейшей и незаменимой составляющей любой радиоэлектронной схемы. Для обеспечения схем необходимыми напряжениями используют либо автономные источники питания — батареи, аккумуляторы, либо, при питании радиоаппаратуры от сети переменного тока, — сетевые источники. Для того, чтобы понизить напряжение сети с 220 В до приемлемых для питания транзисторных схем значений и обеспечить надежную защиту пользователя от поражения электрическим током, используют понижающий трансформатор (рис. 35.1, 35.16). В исключительно редких случаях используют бестрансформаторные питающие устройства, однако в этом случае все управляющие элементы устройства (ручки, выключатели и пр.) и корпус должны быть надежно изолированы от сети. При пользовании такими устройствами необходимо строжайшее соблюдение правил техники безопасности!

Ниже будут рассмотрены основные варианты схем питания радиоэлектронной аппаратуры.

Рис. 35.1

Простейший выпрямитель — преобразователь переменного тока в постоянный — показан на рис. 35.1, 35.6. К вторичной (понижающей) обмотке трансформатора подключен один полупроводниковый диод VD1. Этот диод пропускает только одну полуволну переменного напряжения (однополупериодное выпрямление), поэтому для сглаживания пульсаций тока на выходе выпрямителя необходимо включать электролитический конденсатор С1 большой емкости. Параллельно ему подключается сопротивление нагрузки. Недостатки такого выпрямителя очевидны: повышенные пульсации выпрямленного напряжения, невысокий КПД. Величина пульсаций будет тем выше, чем меньше емкость сглаживающего пульсации напряжения конденсатора С1 и чем меньше величина сопротивления нагрузки. Величина выходного напряжения такого выпрямителя при работе без нагрузки составляет 1 ,41xUab.

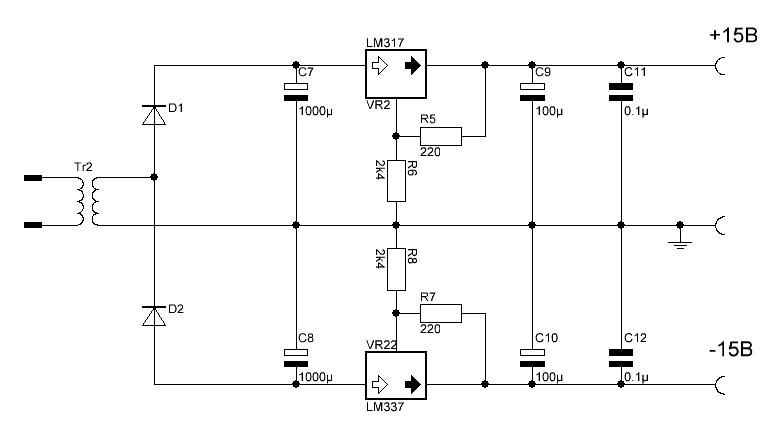

На рис. 35.2 показана схема простейшего выпрямителя — формирователя двуполярного выходного напряжения. Коэффициент полезного действия такого выпрямителя выше, а все приводимые ранее рассуждения полностью распространяются и на эту схему.

Рис. 35.2

Рис. 35.3

Мостовая схема выпрямителя содержит четыре диода и представлена на рис. 35.3. Такая схема подключается к источнику переменного тока, например, к точкам А и В разделительного трансформатора (рис. 35.1). Выпрямитель имеет более высокий КПД, токи в ветвях моста распределяются равномерно. Недостатком схемы являются удвоенные потери на последовательно включенных диодах выпрямителя (за счет «прямого» напряжения). Выходное напряжение мостовой схемы выпрямителя при работе без нагрузки также составляет 1,41 xUAB.

Для выпрямления и умножения выходного напряжения применяют схемы, показанные на рис. 35.4 и 35.5. Часто подобные схемы используют в преобразователях напряжения, в том числе бестрансформаторных, а также в схемах получения высокого напряжения (до десятков киловольт) в телевизионных приемниках, озонаторах, уловителях пыли.

Рис. 35.4



Рис. 35.5



Рис. 35.6

В большинстве случаев выпрямленное напряжение надлежит тщательным образом отфильтровать от пульсаций сети переменного тока. При плохой фильтрации в динамиках будет слышна не радующая душу музыка или речь, а низкочастотный гул или рокот, так называемый «фон» переменного тока. Чем выше качество питающего напряжения, тем лучше будет работать радиоаппаратура. Нефильтрованное питание допустимо использовать лишь для электродвигателей постоянного тока, осветительных и нагревательных приборов.

Для сглаживания выходного напряжения выпрямителей предназначены LC- и RC-фильтры. Простейший из них (L=0, R=0) — емкостный — показан на рис. 35.1 и 35.6. Схема эта, действительно, крайне проста. Однако увеличивать до бесконечности емкость фильтрующего конденсатора невозможно: растут габариты и стоимость конденсатора, снижается надежность устройства в целом. Существует опасность того, что в момент включения устройства в сеть произойдет повреждение диода VD1 либо обмотки трансформатора: ведь незаряженный конденсатор представляет в момент включения короткозамкнутыи элемент. Через обмотку трансформатора и диод в этот момент протекает ток короткого замыкания, многократно превышающий допустимые значения и вызывающий их повреждение.

Рис. 35.7



Рис. 35.8



Рис. 35.9

Для уменьшения переменной составляющей на выходе выпрямителя используют индуктивные (дроссельные) и резистив-но-емкостные Г- и П-образные фильтры (рис. 35.7 — 35.9), а также их последовательное соединение. Напомним, если активное сопротивление (резистор) представляет собой одинаковое сопротивление как для постоянного, так и для переменного тока, то конденсатор для постоянного тока является разрывом цепи, а для переменного тока, в идеале, служит коротким замыканием (см. также главу 3). В свою очередь, индуктивность (дроссель), также в идеале, представляет собой бесконечно малое сопротивление постоянному току и бесконечно большое сопротивление переменному току. Следовательно, использование в качестве элемента фильтра дросселей вместо резисторов предпочтительнее. Однако дроссели имеют значительные габариты, массу и цену, являются более дефицитными и менее надежными элементами по сравнению с обычными резисторами.

В радиоаппаратуре используют и транзисторные фильтры (рис. 35.10). Радиолюбителю предлагается самостоятельно испытать и сравнить различные виды выпрямителей и фильтров при разных параметрах входящих в них элементов. Для контроля «качества» выходного напряжения может быть использован УНЧ или осциллограф, на вход которых через разделительный конденсатор подается выпрямленное напряжение. Питание усилитель должен получать от батарей (аккумулятора) либо от иного источника питания с хорошей фильтрацией выходного напряжения. В качестве простейшего тестера качества фильтрации можно использовать и телефонный капсюль, также подключаемый к выходу выпрямителя или фильтра через разделительный конденсатор.

Рис. 35.10



Рис. 35.11



Рис. 35.12

Далее будут рассмотрены простые стабилизаторы тока (рис. 35.11 — 35.15) и напряжения (рис. 35.16 — 35.20). Схемы стабилизации тока зачастую используют в генераторах импульсов для заряда постоянным током времязадающих конденсаторов, а также в измерительной технике, например, при измерении сопротивлений. На рис. 35.11 и 35.12 показаны схемы стабилизаторов тока [МК 5/86-XVI], При увеличении напряжения на таком двухполюснике (рис. 35.11) происходит самоограничение тока через него. Величину резисторов R1 и R2 можно определить как:



Рис. 35.13

На рис. 35.12 и 35.13 представлены другие схемы ограничения и стабилизации тока. При возрастании тока через датчик тока R2 (рис. 35.12) или R1 и включенный ему параллельно потенциометр R3 (рис. 35.13) [F 1/76-21] уменьшается смещение на базе транзистора VT2 (рис. 35.12) или VT1 (рис. 35.13), соответственно. Транзисторы плавно, пропорционально протекающему через резисторы току, запираются, и ток стабилизируется. В определенных пределах ток ограничения (рис. 35.13) плавно регулируется потенциометром R3.

На рис. 35.14 показана схема стабилизатора тока на основе полевого транзистора. При увеличении тока через резистор R1 меняется смещение на управляющем (3 — И) переходе транзистора, он плавно запирается, ограничивая ток нагрузки.

Стабилизатор тока на основе микросхемы, в состав которой входит несколько десятков элементов (рис. 35.15), может обеспечить широкий диапазон токов нагрузки [Дж. Уитсон]. Популярная микросхема стабилизатора напряжения может стабилизировать еще и ток. Величина стабилизируемого тока в нагрузке рассчиты вается следующим образом: lH=(UBb|X/R1)+10 мА, где lH — в мА 11вых — в В; R1 — в кОм.

Рис. 35.14



Рис. 35.15



Рис. 35.16

На рис. 35.16 представлена схема несложного стабилизированного источника питания. Он содержит понижающий трансформатор, мостовой выпрямитель, конденсаторный фильтр и полупроводниковый стабилизатор напряжения. Схема стабилизатора напряжения позволяет плавно регулировать выходное напряжение в пределах от 0 до 12 В и защищена от коротких замыканий на выходе. Для питания низковольтного паяльника, а также для экспериментов с переменным электрическим током предусмотрена дополнительная обмотка трансформатора. Имеется индикация постоянного напряжения (светодиод HL2) и переменного (светодиод HL1). Для включения всего устройства используется тумблер SA1, а паяльника — SA2. Нагрузку отключает SA3. Для защиты цепей переменного тока от перегрузок предусмотрены предохранители FU1 и FU2. На ручке регулятора выходного напряжения (потенциометр R4) нанесены значения выходных напряжений.

Рис. 35.17



Рис. 35.18



Рис. 35.19

На рис. 35.17 показан фрагмент схемы модифицированного стабилизатора (рис. 35.16) с индикацией короткого замыкания в нагрузке. В нормальном режиме светится зеленый светодиод, при замыкании нагрузки — красный.

Рис. 35.20

Очень простой и высококачественный стабилизатор на специализированной микросхеме серии К142ЕН изображен на рис. 35.18. Транзисторные стабилизаторы показаны на рис. 35.19 и 35.20 [Р 4/81-61]. При значительных токах нагрузки транзистор VT4 (рис. 35.20) следует закрепить на теплоотводящей пластине из цветного металла.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Russian HamRadio — Транзисторный стабилизированный выпрямитель тока РНГ 12

Транзисторный стабилизированный выпрямитель тока
типа РНГ 12-5 предназначен для питания радиостанций различного назначения при изменении напряжения
питания +/- 10% и при изменении нагрузки от 0 до 4А имеет выпрямленное напряжение 12,5 вольта,
максимальный выпрямленный ток -5А. Пульсации выходного напряжения при максимальном токе до 4А менее
0,25 мВ.
Схема выпрямителя РНГ 12-5 на рис1.

Устройство работы выпрямителя:

После включения тумблера S1 выпрямленное напряжение фильтруется конденсаторами С1 и С2.
Транзисторы Т1 и Т2 служат для регулировки выходного напряжения при изменении входного напряжения и
нагрузки. Резисторы R10 и R11 служат для выравнивания сопротивлений обеих транзисторов Т1 и Т2.
Конденсатор С5 предназначен для фильтрации выходного напряжения. Постояннотоковый усилитель обратной
связи состоит из транзистора Т6 и стабилитрона Д6 и резистора R5, обеспечивающих опорное напряжение,
и делителей R7 и R8. Колебания выходного напряжения усиливаются постояннотоковым усилителем Т6,
который определяет режим работы транзисторов Т3 и Т4. Режим работы Т1 и
Т2 определяется режимом транзисторов Т3 и Т4. Потенциометром R7
устанавливают выходное напряжение 12,5V или другое, но не более 15 вольт при напряжении питании 220V.

Схема выпрямителя имеет электронную защиту от короткого замыкания выходной цепи. Защита выполнена на
транзисторе Т5, который нормально закрыт напряжением на потенциометре R4. При перегрузке в выходной
цепи транзистор Т5 открывается , а транзисторы Т1,Т2,Т3 и Т4 закрываются и на выходных клеммах блока
питания напряжение отсутствует. Положение движка потенциометра R4 определяется при токе нагрузкой
5,9А до 6,1А и выходном напряжении 12,5V. Необходимое коллекторное напряжение транзистора Т6
обеспечивается отдельной обмоткой трансформатора Тr и диода D3 Д226Д. Для защиты от перегрузки и К.З.
в выходной ц3епи стабилизированного выпрямителя тока включено реле К1 которое срабатывает при
напряжении более 19 вольт и своими контактами разрывает цепь питания.

Трансформатор Tr1 имеет в первичной обмотке 690 витков провода марки ПЭВ-1 диаметром — 0,51мм.
вторичная обмотка для питания содержит 2х53 витка провода марки ПЭВ-1 диаметром 1,3 мм, дополнительная
обмотка для питания транзисторов Т5 и Т6 содержит 115 витков провода марки ПЭВ-1 диаметром 0,10 мм.
Резисторы R1,R3,R5,R8 мощностью 25ватт. Резисторы R9 — 3 витка, R10,R11 — 2 витка из тантала или нихрома
c удельным сопротивлением 19 ом/метр. Реле К1 на напряжение обмотки 12V с достаточными контактами
для обеспечения прохождения тока в 9А. Лампа накаливания 12V/0.1A/

Данный выпрямитель показал свою высокую надежность и защиту от короткого замыкания и все
заявленные характеристики.

материал подготовлен (UA9XEQ)

Двухполупериодный выпрямитель сигнала использует только один транзистор

Показанная простая схема выполняет двухполупериодное выпрямление сигнала только с одним транзистором (рис. 1). Это достигается за счет использования явления «инверсии усиления», проявляемого насыщенным биполярным транзистором. Эта схема найдет применение в качестве детектора уровня сигнала (детектора АРУ), выпрямителя или детектора наличия сигнала.

Чтобы понять работу этой схемы, сначала предположим, что транзистор смещен в сторону насыщения. Условия смещения устанавливаются R B1 и R B2 . R L и R E выбираются для требуемого коэффициента усиления/сдвига постоянной составляющей на выходе. Эта конфигурация схемы представляет собой просто усилитель с общим эмиттером (CE) с насыщением.

Для последующего анализа используются указанные значения компонентов. Рассмотрим синусоидальный входной сигнал. Для отрицательного V в , V из может колебаться положительно. Усиление сигнала составляет примерно: −((R L ||R X )/R E ) + (R L /(R L + R X )) (нормальная работа этапа CE). Однако для положительного входного сигнала переход коллектор-база становится смещенным в прямом направлении (транзистор насыщается), и транзистор работает как эмиттерный повторитель. В этот момент коллектор действует так же, как обычно действует эмиттер при прямом смещении. Тогда выражение усиления принимает вид: 1 + (R L /(R L + R X )). Действие двухполупериодного выпрямителя требует, чтобы усиление для положительных и отрицательных сигналов было равным по величине, но противоположным по знаку. Для усиления 1 установите R X до бесконечности; это сводит приведенные выше уравнения к следующему: (R L /R E ) = 1.

Транзистор npn используется для получения положительного выпрямления на выходе. Использование p-n-p-транзистора (и реверсивных соединений, если это необходимо) даст выходной сигнал с отрицательным выпрямлением. Чтобы выбрать значения элементов, начните со следующего (для конденсаторов связи C1, CX используйте максимальное значение для интересующего диапазона частот):

  1. Обеспечьте насыщение: В CC − I C (R L + R E ) < V cesat
  2. Выберите I C .
  3. Выберите R L , R E для желаемого усиления.
  4. Выберите разделитель R B1 , R B2 в соответствии с указанным выше.

Расчет для усиления 1 (R X = бесконечность) и I C = 2 мА дает: R B1 = 10k; Р В2 = 13к; Р Л = Р Е = 3к. Выигрыши между 1x и 2x могут быть достигнуты, но R X должно быть включено, как указано в более сложных расчетных уравнениях.

Начните с этих уравнений. Повторите с помощью Spice, чтобы получить оптимальные значения (рис. 2). Эту схему трудно точно смоделировать из-за присущей ей нелинейной работы. Таким образом, выполнение анализа переходных процессов в Spice даст наилучшие результаты (рис. 3). Важно иметь хорошую модель транзистора, чтобы точно предсказать поведение схемы при насыщении. Кроме того, включение BR (обратная бета) в модели Spice важно, поскольку работа схемы зависит от обратной работы транзистора. Проверьте эту схему на более высоких рабочих частотах, также используя анализ переходных процессов Spice.

Несколько замечаний для рассмотрения:

  1. Усиление ограничено минимум 1. Масштабирование усиления и смещения постоянного тока можно выполнить на следующем этапе.
  2. Используйте R X в качестве «симметричной» накладки. Это даст коэффициент усиления выпрямителя ближе к +1 для положительного входа. Однополупериодный выпрямитель можно сделать, выбрав значения, которые приводят к (R L ½½ R X )/(R E ) = (R L )/(R L + R X ). Это равенство точно компенсирует положительное и отрицательное усиление для отрицательных полупериодов, что приводит к однополупериодному выпрямлению (транзистор будет действовать как эмиттерный повторитель только для положительных входов). Например, R X = 3k будет производить однополупериодный выпрямитель.

Все, что вам нужно знать о цепи выпрямителя

Цепь выпрямителя — это цепь, которая преобразует мощность переменного тока в мощность постоянного тока. Большинство цепей выпрямителей состоят из трансформаторов, главных цепей выпрямителя и фильтров.



Ⅰ Что такое  схема выпрямителя ?

Функция схемы выпрямителя заключается в преобразовании выходной мощности переменного тока низкого напряжения с помощью понижающей схемы переменного тока в однонаправленную пульсирующую мощность постоянного тока. это процесс выпрямления сети переменного тока. Цепь выпрямителя в основном состоит из выпрямительных диодов. Напряжение после прохождения через цепь выпрямителя больше не является напряжением переменного тока, а представляет собой смешанное напряжение, содержащее напряжение постоянного и переменного тока. Его принято называть однонаправленным пульсирующим постоянным напряжением.

Большинство цепей выпрямителей  состоят из трансформаторов, основных цепей выпрямителей и фильтров. Он широко используется в области регулирования скорости двигателя постоянного тока, регулирования возбуждения генератора, электролиза, гальваники и так далее. После 1970-х, основная цепь в основном состоит из кремниевых выпрямительных диодов и тиристоров. Фильтр подключается между главной цепью и нагрузкой для фильтрации компонентов переменного тока в пульсирующем постоянном напряжении. Настройка трансформатора зависит от конкретной ситуации. Функция трансформатора заключается в достижении согласования между входным напряжением переменного тока и выходным напряжением постоянного тока, а также в гальванической развязке между электросетью переменного тока и цепью выпрямителя.

Ⅱ Классификация схемы выпрямителя

Обычно в стабилизированном источнике питания постоянного тока используется силовой трансформатор для изменения входного напряжения на последующую цепь. Силовой трансформатор состоит из первичной обмотки, вторичной обмотки и стального сердечника. Первичная обмотка используется для ввода напряжения переменного тока источника питания, а вторичная обмотка выводит необходимое напряжение переменного тока. Силовой трансформатор представляет собой электрическое → магнитное → электрическое преобразовательное устройство. То есть первичный переменный ток преобразуется в замкнутое переменное магнитное поле железного сердечника, а силовые линии магнитного поля пересекают вторичную катушку, создавая переменную электродвижущую силу. Когда вторичная обмотка подключена к нагрузке, цепь замыкается и по вторичной цепи протекает переменный ток.

Переменный ток по-прежнему остается переменным после преобразования трансформатором, и его необходимо преобразовать в постоянный ток, прежде чем его можно будет подать в следующую цепь. Эта схема преобразования является схемой выпрямителя. Схема выпрямителя использует единую характеристику проводимости диода в стабилизированном источнике питания постоянного тока для выпрямления переменного тока, который меняет направление на постоянный ток.

1. Схема однополупериодного выпрямителя

Схема однополупериодного выпрямителя показана на рисунке 1. Среди них B1 — силовой трансформатор, D1 — выпрямительный диод, а R1 — нагрузка.

Рисунок 1. Схема однополупериодного выпрямителя

Вторичная обмотка B1 представляет собой синусоидальное напряжение, направление и амплитуда которого меняются со временем, форма волны показана на рисунке 2(a). Период от 0 до π – это положительный полупериод этого напряжения. В это время верхний конец вторичной обмотки B1 положительный, а нижний конец отрицательный. Диод D1 находится в режиме прямой проводимости, и напряжение источника питания приложено к нагрузке R1, и через нагрузку R1 протекает ток. Период от π до 2π – это отрицательный полупериод напряжения. Верхний конец вторичной обмотки B1 отрицательный, а нижний плюсовой, диод D1 обратно заперт. На нагрузку R1 не подается напряжение, и ток в нагрузке R1 не течет. 9Рисунок 2. Форма сигнала однополупериодного выпрямителя «отрезается», и получается однонаправленное напряжение. Форма волны показана на рисунке 2(b). Поскольку размер полученной таким образом формы волны напряжения изменяется со временем, мы называем его пульсирующим постоянным током.

Предположим, вторичное напряжение B1 равно E, а напряжение на нагрузке R1 в идеальном состоянии можно рассчитать по следующей формуле:

Рисунок 3. Расчетная формула однополупериодного выпрямления

Обратное пиковое напряжение выпрямительного диода D1: диод

Поскольку схема однополупериодного выпрямителя использует только положительный полупериод источника питания, эффективность использования источника питания очень низкая, поэтому схема с однополупериодным выпрямителем используется только в нескольких случаях, например, при высоких напряжением и малым током и редко используется в общих силовых цепях.

2. Цепь двухполупериодного выпрямителя

Поскольку эффективность схемы однополупериодного выпрямителя низка, люди, естественно, думают об использовании отрицательного полупериода источника питания, чтобы была схема двухполупериодного выпрямителя .  Схема двухполупериодного выпрямителя показана на рисунке 5.

в схеме двухполупериодного выпрямителя используется выпрямительный диод D2, а на вторичной обмотке трансформатора B1 также добавляется центральный отвод. Эта схема по существу объединяет две схемы однополупериодного выпрямителя. В течение периода от 0 до π верхний конец вторичной обмотки B1 положительный, а нижний конец отрицательный. D1 является проводником в прямом направлении, и напряжение питания подается на R1. Верхний конец напряжения на R1 положительный, а нижний конец отрицательный. Форма волны показана на рисунке 6(b), ток показан на рисунке 7.

Рисунок 6. Форма сигнала двухполупериодного выпрямителя

Рисунок 7. Принцип действия двухполупериодного выпрямителя

В течение периода π~2π верхний конец вторичной обмотки B1 отрицательный, а нижний конец положительный. D2 имеет прямую проводимость, и напряжение питания подается на R1. Напряжение на обоих концах R1 по-прежнему положительное, а на нижнем конце отрицательное. Форма сигнала показана на рисунке 6 (c), протекание тока показано на рисунке 8. Повторите описанный выше процесс в последующих циклах 2π~3π, 3π~4π и т. д., чтобы положительное и отрицательное напряжения двух полупериоды источника питания выпрямляются D1 и D2, а затем подаются на оба конца R1. Напряжение, полученное на R1, всегда положительное и отрицательное. Форма сигнала показана на рисунке 6 (d).

Предположим, вторичное напряжение B1 равно E, а напряжение на нагрузке R1 в идеальном состоянии можно рассчитать по следующей формуле:

Обратное пиковое напряжение выпрямительных диодов D1 и D2 составляет:

Схема волнового выпрямителя составляет лишь половину тока нагрузки, что в два раза меньше, чем у однополупериодного выпрямителя.

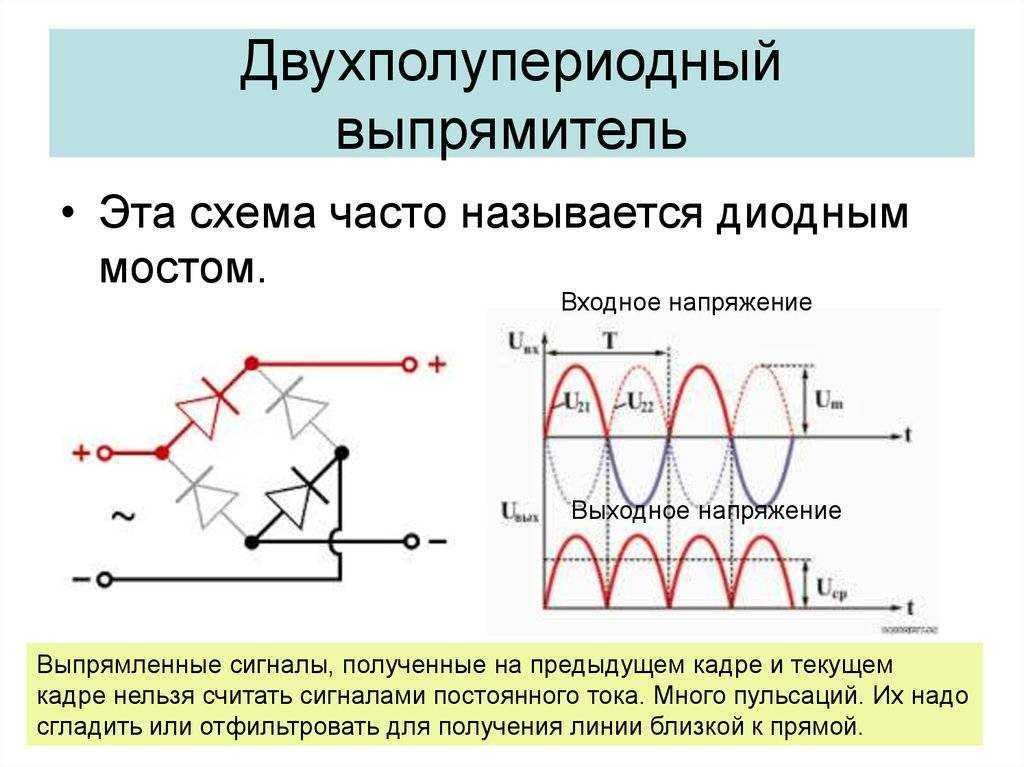

3. Схема мостового выпрямителя

Поскольку схема двухполупериодного выпрямителя требует специального трансформатора, его изготовление более хлопотно, поэтому появляется схема мостового выпрямителя. В этой схеме выпрямителя используется обычный трансформатор, но на два выпрямительных диода больше, чем в двухполупериодном выпрямлении. Поскольку четыре выпрямительных диода соединены в виде моста, эта схема выпрямителя называется мостовой схемой выпрямителя .

Рисунок 11. Схема мостового выпрямителя

Из рисунка 12 видно, что во время положительного полупериода источника питания верхний конец вторичной обмотки B1 положительный, а нижний конец отрицательный. Диоды выпрямителя D4 и D2 проводят ток. Ток течет от верхнего конца вторичной обмотки трансформатора B1 через D4, R1, D2 и возвращается к нижнему концу вторичной обмотки трансформатора B1.

Рисунок 12. Принципиальный анализ схемы мостового выпрямителя 1

Рисунок 13. Принципиальный анализ схемы мостового выпрямителя 2

Из рисунка 13 видно, что во время отрицательного полупериода источника питания нижний конец вторичной обмотки B1 положительный, а верхний конец отрицательный. Диоды выпрямителя D1 и D3 проводят ток, и ток возвращается от нижнего конца вторичной обмотки трансформатора B1 к верхней вторичной обмотке трансформатора B1 через D1, R1 и D3. Напряжение на резисторе R1 всегда бывает положительным и отрицательным, а его форма соответствует форме двухполупериодного выпрямления.

Предположим, вторичное напряжение B1 равно E, а напряжение на нагрузке R1 в идеальном состоянии можно рассчитать по следующей формуле:

напряжение выпрямительных диодов D1 и D2 составляет:

Рисунок 15. Формула для расчета обратного пикового напряжения диодов мостового выпрямителя

ток, который аналогичен двухполупериодному выпрямлению.

В нормальных условиях схема мостового выпрямителя упрощена до формы, показанной на рисунке 16.

Рисунок 16. Упрощенная схема мостового выпрямителя трех цепей выпрямителя, представленных выше, меньше, чем действующее значение входного переменного напряжения. Если требуется, чтобы выходное напряжение было больше, чем действующее значение входного напряжения переменного тока, можно использовать схему удвоителя напряжения , как показано на рисунке 17.

Цепь фильтра 1

Рисунок 19. Принципиальный анализ схемы выпрямителя двойного напряжения 2

Из рисунка 18 видно, что в положительный полупериод источника питания верхний конец вторичной обмотки трансформатора B1 положителен а нижний конец отрицательный, D1 включен, D2 выключен, а C1 заряжается через D1. После зарядки напряжение на C1 близко к пиковому значению вторичного напряжения B1. Направление положительное слева и отрицательное справа.

Из рисунка 19 видно, что в отрицательный полупериод источника питания верхний конец вторичной обмотки трансформатора B1 отрицательный, а нижний конец положительный, D1 выключен, D2 включен, а C2 заряжается через Д1. После зарядки напряжение на C2 близко к напряжению на C1.
