Как подключить инфракрасный обогреватель через термостат

Вопрос экономии потребляемой электроэнергии актуален для многих. Используя инфракрасные обогреватели, можно частично решить этот вопрос, поскольку колбы в приборе, изготовленные из песка, даже после выключения оборудования ещё длительное время остаются тёплыми. Однако не все знают, что оборудовав обычный ИК-обогреватель терморегулятором, можно сэкономить ещё больше. Так как подключить инфракрасный обогреватель через контроллер совсем не сложно, это можно сделать своими руками, не прибегая к помощи специалиста.

Содержание

Что собой представляет терморегулятор

Предназначение терморегулятора заключается в регулировании потребляемого тока путём включения/выключения обогревателя по мере нагрева помещения до определённой температуры. Отечественные производители предлагают на выбор два вида устройств:

  • обладающие ручным механизмом;
  • электронные.

Механический терморегулятор — это устройство, напоминающее небольшую коробочку, на переднюю панель которого выведены:

  1. Регулятор, с помощью которого можно и нужно устанавливать необходимую вам температуру.
  2. Кнопка включения/выключения.
  3. Светодиодный индикатор, чаще всего он горит зелёным цветом в момент работы прибора.

Механические устройства представляют собой довольно простую конструкцию, управление которой происходит вручную. Некоторые модели снабжены дисплеем, на который выводится информация о заданной температуре и той, что в настоящий момент в комнате. Стоят они, естественно, чуть дороже.

Электронные термостаты обладают довольно сложной конструкцией. Они оснащены дистанционным управлением, жидкокристаллическим дисплеем и механизмом точной настройки. Такие приборы эффективнее, но и стоят они на порядок выше.

Установка термостата

Перед тем как приступить к основной процедуре по установке инфракрасного кварцевого обогревателя и терморегулятора, стоит учесть некоторые особенности работы последнего:

  1. Установку прибора следует производить на стену.
  2. Монтаж на высоту от пола не менее 1,5 метра.
  3. Терморегулятор не рекомендуется закрывать шторами, коврами, мебелью, к нему необходимо обеспечить свободный доступ.
  4. На одно помещение полагается один регулятор температуры.

Схема подключения

Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.

Терморегулятор полагается встраивать между обогревателем и автоматом.

Мы рассмотрим две схемы подключения.

Стандартная

Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.

Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.

Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.

Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.

В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.

Читайте также: как правильно выбирать ИК обогреватели с функцией терморегулятора для дачи.

Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.

Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.

С помощью магнитного пускателя

Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.

Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.

Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.

Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.

Читайте также: виды и типы инфракрасных обогревателей.

Заключение

Как видим, процесс подключения ИК-обогревателя не так уж и сложен, как и его установка. Однако если во время уроков физики вы считали ворон и совсем далеки от таких понятий, как трехжильный медный кабель, индикаторная отвертка, фаза и ноль, тогда не стоит пренебрегать помощью специалистов. На кону стоит безопасность: как ваша, так и членов вашей семьи.

Как подключить терморегулятор к инфракрасному обогревателю?

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

  • Нюансы установки
  • Схемы подключения

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

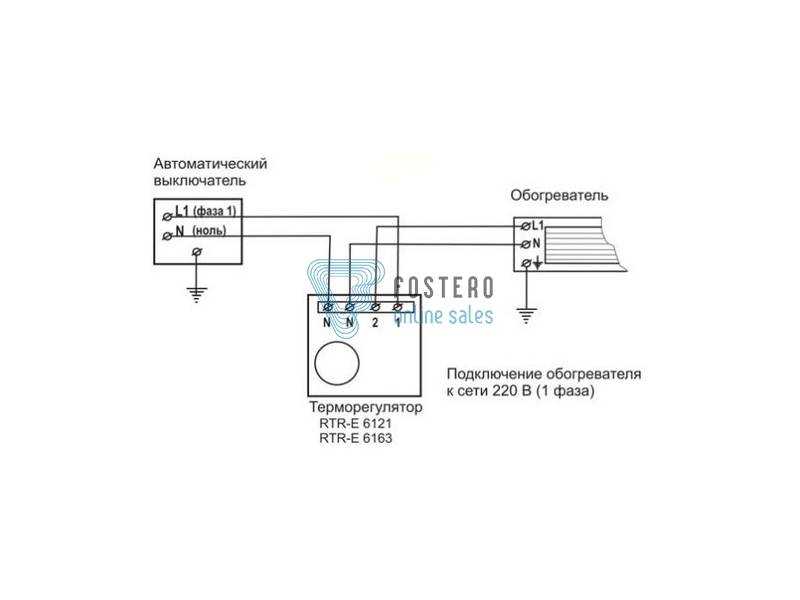

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

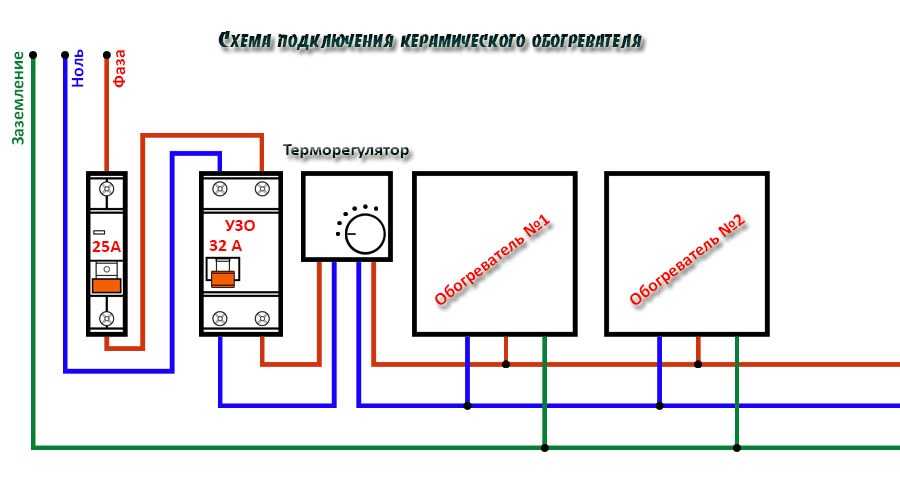

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Наверняка вы не знаете:

  • Что такое магнитный пускатель
  • Как сделать регулятор температуры своими руками
  • Как подключить ИК обогреватель к сети
