Термистор ntc характеристики: Термистор . NTC термистор. Позисторы PTC

Термистор . NTC термистор. Позисторы PTC

Измеритель с отрицательным ТКС называют NTC-термистор, где NTC – Negative Temperature Coefficient. При нагревании R полупроводника уменьшается. Это популярный узел среди радиолюбителей, который всегда применяется в создании каких-либо электронных аппаратов. Поэтому его будет полезно рассмотреть подробнее.

Принцип работы и все характеристики берут отсчет от свойств при комнатной температуре. Обычно за точку отсчета берется +25 С. При ней у резистора заявленные показатели. Чаще всего используют NTC 10 Ком и 100 Ком. Номинальное R при подогреве может изменяться в тысячу раз. Это касается термодатчиков, произведенных из проводников с плохой проводимостью. Если берут с хорошей, то отношение измеряется в пределах 10.

Зависимость электросопротивления для большинства таких устройств имеет нелинейную прогрессию. Поэтому необходимо иметь таблицу с расписанными данными по взаимосвязи этих показателей. Такие таблицы должны прилагаться к каждому виду терморезисторов. Параметры сопротивления полупроводников со временем практически не изменяются, поэтому их срок службы достаточно велик. Это при условии соблюдения температурного режима, который варьируется от -55 С до +300 С.

NTC-прибор используется в двух случаях: для стабилизации пускового напряжения, точнее для его сглаживания. И в качестве датчика температур, для ее измерения как внутри, так и замер внешних данных. Схема использования при запуске достаточна простая. При скачке пускового напряжения, электроток нагрузки проходит через NTC, который обладает определенным R при +25 С и он не дает большому скачку испортить весь электроприбор. При постепенном подогреве сопротивляемость падает, и оно выравнивается. Это свойство помогает запускать приборы плавно, не боясь перегорания диодных мостов и предохранителей.

Второй вариант использования – это датчик температуры. На основании показаний градуса разогревания можно настроить включение тех или иных элементов, например, электродвигателя, кулера, вентилятора. Также использовать для сигнализирования о перегреве системы или ее компонента. При небольшом значении проходящего электричества, терморезистор не будет нагреваться, а будет показывать градусы окружающей среды. Эта же функция используется в аккумуляторах для ноутбука. К элементу питания примотан такой элемент и при перегреве он подает сигнал, который сразу уменьшает подачу питания.

Полезное применение при конструировании 3D-принтеров, в частности подогреваемых столов к ним и экструдерах (Hot End) оценили все радиолюбители. В таких приборах используют приспособление на 100 Ком. Маленькие размеры позволяют крепить и размещать электродатчик на небольших площадях. Работа при высоких температурах имеет большое значение при выборе узла для данных аппаратов.

Для надежной и правильной работы термистора NTC уделите особое внимание калибровке, вне зависимости от назначения. Это важный этап в настройке всего механизма. Для этого необходимо использовать таблицу зависимости. При подключении к Arduino первым делом следует написать скетч. Который выведет такую зависимость на экран и можно будет свериться.

термистор ntc — характеристики (ВАХ), подключение, проверка на работоспособность

Содержание:

Термисторы NTC- это особый тип резистора, который имеет отрицательный температурный коэффициент. Это его основная особенность, которая понятна из самого слова «термо». Его внутреннее сопротивление сокращается по мере роста температуры. Обычно, эти радиодетали используются в температурных датчиках из-за своих токоограничивающих свойств.

Величина этого коэффициента у термистора выше в несколько раз, чем у силисторов – температурных датчиков, изготовленных на кремниевой основе и более чем на порядок выше( то есть в 10 раз), чем у датчиков RTD. Рабочий диапазон термистора лежит в диапазоне от -50 до +200 градусов. В данной статье описаны все особенности и отличия, устройство и схема подключения этой радиодетали, а также как и где их можно применять. Статья также содержит видеоролик и одну научную статью, посвященную рассматриваемому вопросу.

Различные термисторы

Характеристики термисторов NTC

В отличие от RTD (температурные детекторы сопротивления), изготовленные из металлов, термисторы NTC обычно изготавливаются из керамики или полимеров. Различные используемые материалы приводят к различным температурным откликам, а также к другим характеристикам. Хотя большинство термисторов NTC обычно подходят для использования в температурном диапазоне от -55 ° C до 200 ° C, где они дают наиболее точные показания, существуют специальные семейства термисторов NTC, которые могут использоваться при температурах, приближающихся к абсолютному нулю (-273,15 ° C), а также те, которые специально предназначены для использования выше 150 ° C. Температурная чувствительность датчика NTC выражается как «процентное изменение на градус C». В зависимости от используемых материалов и особенностей производственного процесса типичные значения чувствительности к температуре колеблются от -3% до -6% на ° С.

Термистор NTC – термочувствительный резистор, сопротивление которого демонстрирует большое, точное и прогнозируемое снижение по мере того, как температура ядра резистора увеличивается в диапазоне рабочих температур.

Три различных термистора NTC

Характеристическая кривая NTC

Как видно из рисунка, термисторы NTC имеют гораздо более крутой наклон сопротивления-температуры по сравнению с RTD платинового сплава, что приводит к лучшей температурной чувствительности. Тем не менее, RTD остаются наиболее точными датчиками, точность которых составляет ± 0,5% от измеренной температуры, и они полезны в температурном диапазоне от -200 ° C до 800 ° C, что намного шире, чем у датчиков температуры NTC.

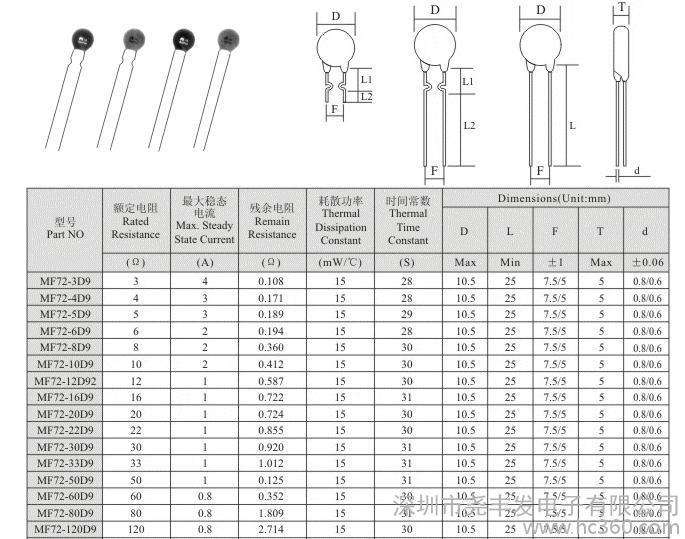

Таблица основных характеристик NTC термисторов.

Сравнение с другими датчиками температуры

По сравнению с RTD, NTC имеют меньший размер, более быстрый отклик, большую устойчивость к ударам и вибрации и имеют более низкую себестоимость. Они немного менее точны, чем RTD. По сравнению с термопарами точность, полученная от обоих, аналогична; однако термопары выдерживают очень высокие температуры (порядка 600 ° C) и используются вместо термисторов NTC, где их иногда называют пирометрами. Тем не менее, термисторы NTC обеспечивают большую чувствительность, стабильность и точность, чем термопары при более низких температурах, и используются с меньшими затратами электроэнергии и, следовательно, имеют более низкие общие затраты.

Стоимость дополнительно снижается из-за отсутствия необходимости в схемах формирования сигнала (усилители, переводчики уровня и т. д.), Которые часто необходимы при работе с RTD и всегда необходимы для термопар.

• Температурный диапазон:приблизительный общий диапазон температур, в которых может использоваться тип датчика. В пределах заданного температурного диапазона некоторые датчики работают лучше, чем другие.
• Относительная стоимость:относительная стоимость, поскольку эти датчики сравниваются друг с другом. Например, термисторы недороги по отношению к термометрам сопротивления, отчасти потому, что предпочтительным материалом для термопреобразователей сопротивления является платина.
• Постоянная времени:приблизительное время, необходимое для перехода от одного значения температуры к другому.  Это время в секундах, которое термистору требуется для достижения 63,2% разницы температур от начального показания до окончательного.
• Стабильность:способность контроллера поддерживать постоянную температуру на основе обратной связи датчика температуры.
• Чувствительность:степень реакции на изменение температуры.

Интересно почитать: фотореле в уличном освещении.

Эффект самонагрева

Эффект самонагрева — это явление, которое происходит, когда ток протекает через термистор NTC. Поскольку термистор в основном является резистором, он рассеивает энергию в виде тепла, когда через него протекает ток. Это тепло генерируется в сердечнике термистора и влияет на точность измерений. Степень, в которой это происходит, зависит от количества протекающего тока, окружающей среды (будь то жидкость или газ, есть ли какой-либо поток над датчиком NTC и т. д.), Температурный коэффициент термистора, общее количество термистора области и т. д. Тот факт, что сопротивление датчика NTC и, следовательно, ток протекания через него, зависит от окружающей среды и часто используется в резервуарах для хранения жидкости.

Теплоемкость

Теплоемкость представляет собой количество тепла, необходимое для повышения температуры термистора на 1 ° C и обычно выражается в мДж / ° C. Знание точной теплоемкости имеет большое значение при использовании датчика термистора NTC в качестве ограничителя пускового тока, поскольку он определяет скорость отклика датчика температуры NTC.

Выбор и расчет кривой

Тщательный процесс отбора должен учитывать константу рассеяния термистора, постоянную времени термической обработки, значение сопротивления, кривую сопротивления-сопротивления и допуски, чтобы учесть в наиболее важных факторах.

[stextbox id=’info’]Поскольку зависимость между сопротивлением и температурой (кривая R-T) сильно нелинейна, в практических схемах системы должны использоваться определенные приближения.[/stextbox]

Приближение первого порядка

Одним приближением и простейшим в использовании является приближение первого порядка, в котором говорится, что:

формула приближения первого порядка: dR = k * dT

Где k — отрицательный температурный коэффициент, ΔT — разность температур, ΔR — изменение сопротивления, возникающее в результате изменения температуры. Это приближение первого порядка справедливо только для очень узкого температурного диапазона и может быть использовано только для таких температур, где k почти постоянна во всем диапазоне температур.

Бета-формула

Другое уравнение дает удовлетворительные результаты с точностью ± 1 ° C в диапазоне от 0 ° C до + 100 ° C. Он зависит от единственной константы материала β, которая может быть получена путем измерений. 3.

Где ln R — естественный логарифм сопротивления при температуре T в Кельвине, а A, B и C — коэффициенты, полученные из экспериментальных измерений. Эти коэффициенты обычно публикуются поставщиками термисторов в составе таблицы данных. Формула Штейнхарта-Харта, как правило, составляет около ± 0,15 ° С в диапазоне от -50 ° С до + 150 ° С, что является большим для большинства применений. Если требуется высокая точность, диапазон температур должен быть уменьшен, а точность лучше, чем ± 0,01 ° C в диапазоне от 0 ° C до + 100 ° C.

Термисторы

Выбор правильного приближения

Выбор формулы, используемой для получения температуры из измерения сопротивления, должен основываться на доступной вычислительной мощности, а также на фактических требованиях допуска. В некоторых приложениях приближение первого порядка более чем достаточно, в то время как в других случаях даже уравнение Штейнхарта-Харта удовлетворяет требованиям, а термистор должен быть откалиброван по пунктам, делая большое количество измерений и создавая таблицу поиска.

Конструкция и свойства термисторов NTC

Материалами, обычно используемыми при изготовлении NTC-резисторов, являются платина, никель, кобальт, железо и оксиды кремния, используемые в виде чистых элементов или керамики и полимеров. Термисторы NTC можно разделить на три группы, в зависимости от используемого производственного процесса.

Терморезисторы

Форма бисера или шарика. Эти термисторы NTC изготовлены из свинцовых проводов из платинового сплава, непосредственно спеченных в керамический корпус. Они обычно обеспечивают быстрое время отклика, лучшую стабильность и позволяют работать при более высоких температурах, чем дисковые и чип-датчики NTC, однако они более хрупкие. Обычно они запечатывают их в стекле, чтобы защитить их от механических повреждений во время сборки и улучшить их стабильность измерений. Типичные размеры колеблются от 0,075 до 5 мм в диаметре.

Термисторы с различными техническими характеристиками

Преимущества и недостатки NTC и PTC

Термисторы NTC прочны, надежны и стабильны, и они оборудованы для работы в экстремальных условиях окружающей среды и помехоустойчивости в большей степени, чем другие типы датчиков температуры.

• Компактный размер: варианты упаковки позволяют им работать в небольших или ограниченных пространствах; тем самым занимая меньше места на печатных платах.
• Быстрое время отклика: небольшие размеры позволяют быстро реагировать на изменение температуры, что важно, когда требуется немедленная обратная связь.
• Экономичность: термисторы не только дешевле, чем другие типы датчиков температуры; Если приобретенный термистор имеет правильную кривую RT, никакая другая калибровка не требуется во время установки или в течение срока ее эксплуатации.
• Совпадение точек: способность получить определенное сопротивление при определенной температуре.
• Соответствие кривой: сменные термисторы с точностью от +.

Термистор на схеме

Термисторы просты в использовании, недороги, прочны и предсказуемо реагируют на изменения температуры. Хотя они не очень хорошо работают при чрезмерно высоких или низких температурах, они являются предпочтительным датчиком для применений, которые измеряют температуру в желаемой базовой точке.  Они идеальны, когда требуются очень точные температуры. Некоторые из наиболее распространенных применений термисторов используются в цифровых термометрах, в автомобилях для измерения температуры масла и охлаждающей жидкости, а также в бытовых приборах, таких как духовки и холодильники, но они также встречаются практически в любом приложении, где для обеспечения безопасности требуются защитные контуры отопления или охлаждения.

[stextbox id=’info’] Для более сложных приложений, таких как детекторы лазерной стабилизации, оптические блоки и устройства с зарядовой связью, встроен термистор. Например, термистор 10 кОм является стандартом, который встроен в лазерные пакеты.[/stextbox]

Диск и чип-термисторы

Термистор в виде диска. Терморезисторы NTC имеют металлизированные поверхностные контакты. Они больше и, как результат, имеют более медленное время реакции, чем резисторы NTC типа шариков. Однако из-за их размера они имеют более высокую константу диссипации (мощность, необходимая для повышения их температуры на 1 ° C), и поскольку мощность, рассеиваемая термистором, пропорциональна квадрату тока, они могут обрабатывать более высокие токи намного лучше, чем шариковый тип термисторов. Термисторы с типом диска производятся путем прессования смеси оксидных порошков в круглую матрицу, которые затем спекаются при высоких температурах. Чипы обычно изготавливают методом литья под давлением, где суспензию материала распределяют в виде толстой пленки, сушат и разрезают в форму. Типичные размеры колеблются от 0,25 до 25 мм в диаметре.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Терморезисторы NTC с инкапсулированным покрытием

Это датчики температуры NTC, запечатанные в воздухонепроницаемом стеклянном пузыре. Они предназначены для использования при температурах выше 150 ° C или для монтажа на печатной плате, где требуется прочность. Инкапсуляция термистора в стекле повышает стабильность датчика, а также защиту датчика от окружающей среды. Они изготавливаются герметично уплотняющими резисторами типа NTC в стеклянный контейнер. Типичные размеры колеблются от 0,4 до 10 мм в диаметре.



Типичные области применения

Термисторы NTC используются в широком спектре применений. Они используются для измерения температуры, температуры управления и температурной компенсации. Они также могут использоваться для обнаружения отсутствия или наличия жидкости, в качестве устройств ограничения тока в цепях питания, мониторинга температуры в автомобильных агрегатах и многих других. Датчики NTC можно разделить на три группы, в зависимости от электрической характеристики, используемой в агрегатах и устройствах.

Характеристика сопротивления-температуры

Приложения, основанные на характеристике сопротивления-времени, включают измерение температуры, контроль и компенсацию. К ним также относятся ситуации, в которых используется термистор NTC, так что температура датчика температуры NTC связана с некоторыми другими физическими явлениями. Эта группа агрегатов требует, чтобы термистор работал в условиях нулевой мощности, что означает, что ток проходящий через него поддерживается как можно на более низком уровне, чтобы избежать нагрева зонда.

Устройствами, основанными на характеристике текущего времени, являются: временная задержка, ограничение пускового тока, подавление перенапряжений и многое другое. Эти характеристики связаны с теплоемкостью и постоянной диссипации используемого термистора NTC. Схема обычно полагается на термистор NTC, нагреваясь из-за проходящего через него тока. В какой-то момент это вызовет какое-то изменение в схеме, в зависимости от устройства, в котором оно используется.

Характеристика напряжения

Устройства, основанные на характеристике напряжения и тока термистора, обычно включают изменения условий окружающей среды или изменения схемы, которые приводят к изменениям рабочей точки на заданной кривой в цепи. В зависимости от применения это может использоваться для ограничения тока, температурной компенсации или измерения температуры.

Одинаковые термисторы

Какие типы и формы термистора доступны на рынке

Термисторы бывают разных форм — дисковые, микросхемы, шариковые или стержневые и могут монтироваться на поверхности или встраиваться в систему. Они могут быть заключены в эпоксидную смолу, стекло, обожжены в феноле или окрашены. Наилучшая форма часто зависит от того, какой материал контролируется, например, от твердого вещества, жидкости или газа. Например, терморезистор с бусинками идеально подходит для встраивания в устройство, а стержень, диск или цилиндрическая головка лучше всего подходят для оптических поверхностей.

Выберите форму, которая обеспечивает максимальный контакт поверхности с устройством, температура которого контролируется. Независимо от типа термистора, соединение с контролируемым устройством должно быть выполнено с использованием теплопроводящей пасты или эпоксидного клея. Обычно важно, чтобы эта паста или клей не были электропроводящими.

Заключение

Более подробно о термисторе рассказано в статье 2007_06_32. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.meanders.ru

www.ephy-mess.de

www.voltstab.ru

Предыдущая

ПолупроводникиЧто такое адресная светодиодная лента

Следующая

ПолупроводникиЧто такое полевые транзисторы?

Фелер 404

Фелер 404

изображение/svg+xml

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог

Ви кауфт человек

Хильфе

или zurück zu:

Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins

*

1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Устронная 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zur Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Adresse den elektronischen Newsletter von TME zu senden.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

больше
Венигер

TME-Newsletter abonnieren

Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень
Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

Пароль недействителен?

Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

Хром

Скачать фон Датей

Fire Fox

Скачать фон Датей

Опера

Скачать фон Датей

Интернет-проводник

Скачать фон Датей

Выбрать почтовый ящик

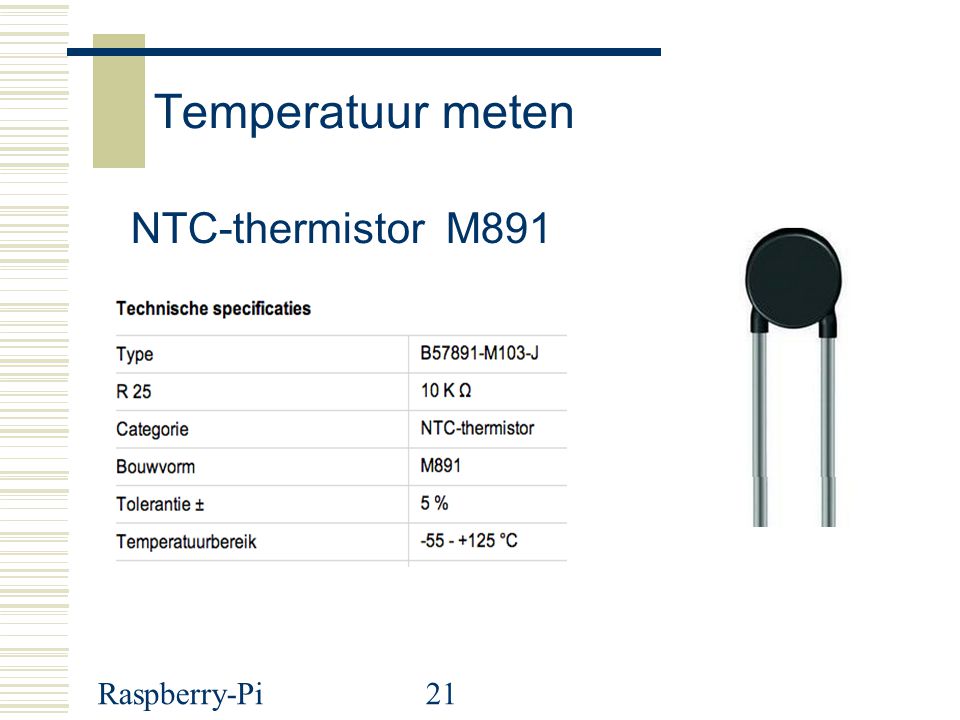

NTC Thermistor 10k Характеристики, характеристики, параметры и техническое описание

14 ноября 2017 — 0 комментариев

Термистор NTC 10k
Распиновка термистора

Характеристики термистора NTC

• Широкий диапазон сопротивлений
• Стоимость термистора экономична
• Поставляется с диском термистора с лаковым покрытием
• Медные выводы имеют оловянное покрытие.
• С шагом выводов 5,0 мм
• Компонент, отмеченный сопротивлением и допуском
• Хорошая стабильность, долговечность в окружающей среде
• Обеспечивают высокую точность измерения сопротивления и B-константы
• Продукт не содержит свинец

Технические характеристики

• Стойкость при 25°C: 10K +- 1%
• Значение B (константа материала) = 3950+- 1%
• Коэффициент рассеяния (скорость потерь энергии колебания) δ th = (в воздухе) прибл. 7,5 мВт/К
• Постоянная времени теплового охлаждения <= (в воздухе) 20 секунд
• Диапазон температур термистора от -55 °C до 125 °C



Важные параметры

1. Сопротивление нулевой мощности термистора: (R)

Удобная точка отсчета для термисторов , обеспечиваемая сопротивлением, находится при 25 °C (практически при комнатной температуре). Формула, по которой указано сопротивление термистора:

R=R0 expB (1/T-1/T0)

Где, R = сопротивление при температуре окружающей среды T (K)

             R0 = сопротивление при температуре окружающей среды T0 (K)

             B = константа материала

2.

Константа материала: (B)

Константа материала B управляет наклоном характеристики ВУ, как показано на рисунке. Значение B варьируется в зависимости от температуры и определяется между двумя температурами 25°C и 85°C по формуле:

B25/85 = ln (R85/R25)  /  (1/T – 1/T0)

B25/85 – это значение, используемое для сравнения и характеристики различных керамических материалов. Допуск на это значение обусловлен составом материала



3. Температурный коэффициент сопротивления: ( α )

Это значение показывает чувствительность датчика в зависимости от изменения температуры. Он определяется как:

α =  ∆  B/ T  2

Формула показывает, что относительный допуск по α равен относительному допуску по B-значению.



4. Тепловая постоянная времени

Это период времени, в течение которого температура термистора будет быстро изменяться на 63,2% от его температуры (T0) по сравнению с температурой окружающей среды (T1).

5. Постоянная теплового рассеяния

Количество электроэнергии P (мВт), потребляемой в T1 (температура окружающей среды) и T2 (нарастание температуры термистора), существует следующая формула:

P = C (T2-T1)

Где C — постоянная рассеивания тепла.



Краткое описание

Термистор — это электронный компонент, используемый для расчета температуры. Это тип резистора, сопротивление которого изменяется при изменении температуры. Эти 9Термисторы 0154 NTC состоят из комбинации оксидов металлов, прошедших процесс спекания, что дает отрицательное отношение электрического сопротивления к температуре (R/T). Из-за большого отрицательного наклона небольшое изменение температуры вызывает огромное изменение электрического сопротивления.

В основном существует два типа термисторов ; один — NTC ( Отрицательный температурный коэффициент ), а второй — PTC ( Положительный температурный коэффициент ).
