Стабилитрон. Его назначение, параметры и обозначение на схеме.

Много-много лет тому назад такого слова как стабилитрон не существовало вообще. Тем более в бытовой аппаратуре.

Попробуем представить себе громоздкий ламповый приёмник середины двадцатого века. Многие приносили их в жертву собственному любопытству, когда папа с мамой приобретали что-нибудь новое, а «Рекорд» или «Неман» отдавали на растерзание .

Блок питания лампового приёмника был предельно прост: мощный кубик силового трансформатора, который обыкновенно имел всего две вторичных обмотки, диодный мостик или селеновый выпрямитель, два электролитических конденсатора и резистор на два ватта между ними.

Первая обмотка питала накал всех ламп приёмника переменным током и напряжением 6,3V (вольт), а на примитивный выпрямитель приходило порядка 240V для питания анодов ламп. Ни о какой стабилизации напряжения и речи не шло. Исходя из того, что приём радиостанций вёлся на длинных, средних и коротких волнах с очень узкой полосой и ужасным качеством, наличие или отсутствие стабилизации напряжения питания на это качество совершенно не влияло, а приличной автоподстройки частоты на той элементной базе просто быть не могло.

Стабилизаторы в то время применялись только в военных приёмниках и передатчиках, конечно тоже ламповые. Например: СГ1П – стабилизатор газоразрядный, пальчиковый. Так продолжалось до тех пор, пока не появились транзисторы. И тут выяснилось, что схемы, выполненные на транзисторах очень чувствительны к колебаниям питающего напряжения, и обыкновенным простым выпрямителем уже не обойтись. Используя физический принцип, заложенный в газоразрядных приборах, был создан полупроводниковый стабилитрон реже называемый диод Зенера.

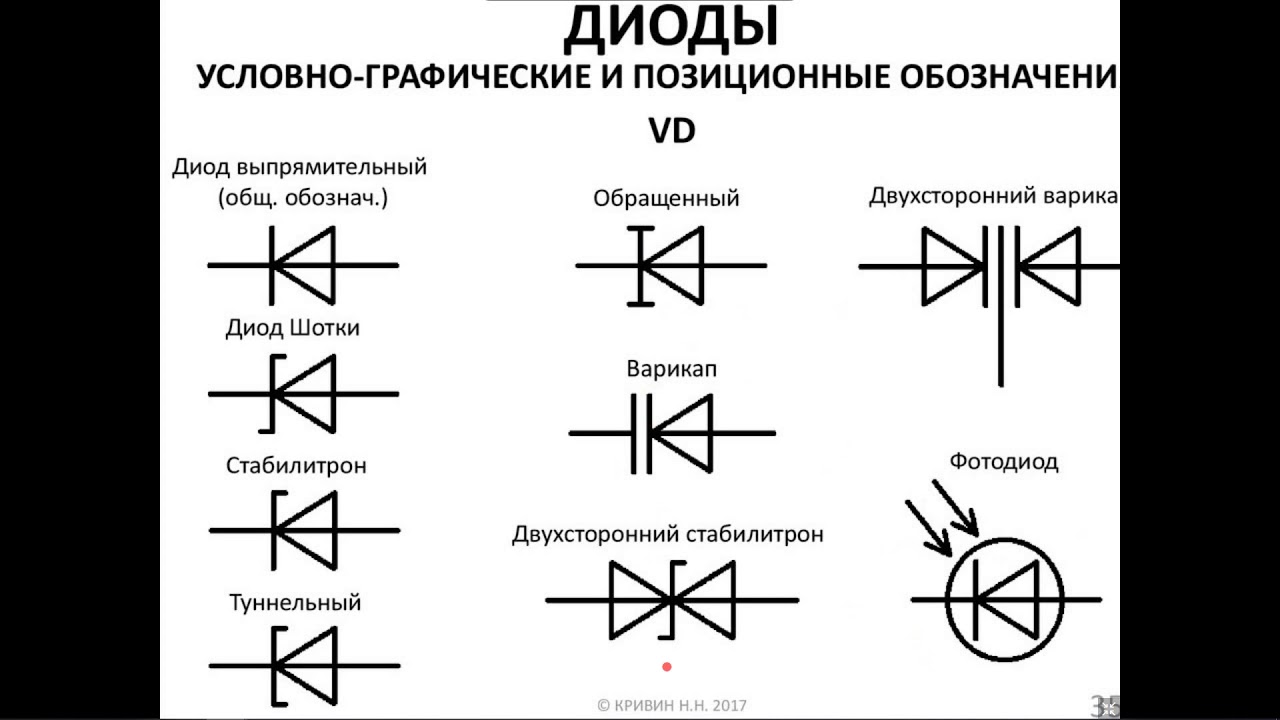

Графическое изображение стабилитрона на принципиальных схемах.

Внешний вид стабилитронов. Первый сверху в корпусе для поверхностного монтажа. Второй сверху – в стеклянном корпусе DO-35 и мощностью 0,5 Вт. Третий, – мощностью 1 Вт (DO-41). Естественно, стабилитроны изготавливают в разнообразных корпусах. Иногда в одном корпусе объединяется два элемента.

Принцип работы стабилитрона.

Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на него подают в обратной полярности, то есть на анод стабилитрона будет подан минус «-«. При таком включении через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Стабилитрон работает на обратной ветви ВАХ (Вольт-Амперной Характеристики), как показано на рисунке. К его основным параметрам относятся U ст. (напряжение стабилизации) и I ст. (ток стабилизации). Эти данные указаны в паспорте на конкретный тип стабилитрона. Причём величина максимального и минимального тока учитывается только при расчёте стабилизаторов с прогнозируемым большим изменением напряжения.

Основные параметры стабилитронов.

Для того чтобы подобрать нужный стабилитрон необходимо разбираться в маркировках полупроводниковых приборов. Раньше все типы диодов, включая и стабилитроны, обозначались буквой “Д” и цифрой определяющей, что же это за прибор. Вот пример очень популярного стабилитрона Д814 (А, Б, В, Г). Буква показывала напряжение стабилизации.

Д814Б	2С147А
V стаб. мин. – 8 вольт. V стаб. ном. – 9 вольт. V стаб. макс. – 9,5 вольт. I стаб. – 3 – 35 мA. P макс. – 340 мВт.	V стаб. мин. – 4,2 вольта. V стаб. ном. – 4,7 вольт. V стаб. макс. – 5,1 вольт. I стаб. – 3 – 60 мА. P макс. – 300 мВт.

Рядом паспортные данные современного стабилитрона (2C147A), который использовался в стабилизаторах для питания схем на популярных сериях микросхем К155 и К133 выполненных по ТТЛ технологии и имеющих напряжение питания 5V.

Чтобы разбираться в маркировках и основных параметрах современных отечественных полупроводниковых приборов необходимо немного знать условные обозначения. Они выглядят следующим образом: цифра 1 или буква Г – германий, цифра 2 или буква К – кремний, цифра 3 или буква А – арсенид галлия. Это первый знак. Д – диод, Т – транзистор, С – стабилитрон, Л – светодиод. Это второй знак. Третий знак это группа цифр обозначающих сферу применения прибора. Отсюда: ГТ 313 (1Т 313) – высокочастотный германиевый транзистор, 2С147 – кремниевый стабилитрон с номинальным напряжением стабилизации 4,7 вольта, АЛ307 – арсенид-галлиевый светодиод.

Вот схема простого, но надёжного стабилизатора напряжения.

Между коллектором мощного транзистора и корпусом подается напряжение с выпрямителя и равное 12 – 15 вольт. С эмиттера транзистора мы снимаем 9V стабилизированного напряжения, так как в качестве стабилитрона VD1 мы используем надёжный элемент Д814Б (см. таблицу). Резистор R1 – 1кОм, транзистор КТ819 обеспечивающий ток до 10 ампер.

Транзистор необходимо разместить на радиаторе-теплоотводе. Единственный недостаток данной схемы – это невозможность регулировки выходного напряжения. В более сложных схемах подстроечный резистор, конечно, имеется. Во всех лабораторных и домашних радиолюбительских источниках питания есть возможность регулировки выходного напряжения от 0 и до 20 – 25 вольт.

Интегральные стабилизаторы.

Развитие интегральной микроэлектроники и появление многофункциональных схем средней и большой степени интеграции, конечно, коснулось и проблем связанных со стабилизацией напряжения. Отечественная промышленность напряглась и выпустила на рынок радиоэлектронных компонентов серию К142, которую составляли как раз интегральные стабилизаторы. Полное название изделия было КР142ЕН5А, но так как корпус был маленький и название не убиралось целиком, стали писать КРЕН5А или Б, а в разговоре они назывались просто «кренки».

Сама серия была достаточно большая. В зависимости от буквы варьировалось выходное напряжение. Например, КРЕН3 выдавал от 3 до 30 вольт с возможностью регулировки, а КРЕН15 был пятнадцативольтовым двухполярным источником питания.

Подключение интегральных стабилизаторов серии К142 было крайне простым. Два сглаживающих конденсатора и сам стабилизатор. Взгляните на схему.

Если есть необходимость получить другое стабилизированное напряжение, то поступают следующим образом: допустим, мы используем микросхему КРЕН5А на 5V, а нам нужно другое напряжение. Тогда между вторым выводом и корпусом ставится стабилитрон с таким расчётом, чтобы сложив напряжение стабилизации микросхемы, и стабилитрона мы получили бы нужное напряжение. Если мы добавим стабилитрон КС191 на V = 9,1 + 5V микросхемы, то на выходе мы получим 14.1 вольт.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Как купить радиодетали в интернет?

• Как устроен динамик?

• Электромагнитное реле. Устройство и характеристики.



Как работает стабилитрон и для чего он нужен?

Основой надежной и продолжительной работы электронной аппаратуры является стабильное напряжение питания. Для этого применяют стабилизированные источники питания. Можно сказать, что основным элементом, который определяет уровень выходного напряжения блока питания, это полупроводниковый прибор – стабилитрон. Он может быть как основой линейного стабилизатора, так и пороговым элементом в цепи обратной связи импульсного источника питания. В этой статье мы расскажем читателям сайта Сам Электрик про устройство и принцип работы стабилитрона.

• Что это такое
• Основные характеристики
• Условно графическое обозначение на схемах
• Схема подключения
• Маркировка

Что это такое

В литературе дается следующее определение:

Стабилитрон или диод Зенера это прибор, предназначенный для стабилизации напряжения в электрических цепях. Работает при обратном смещении в режиме пробоя. До наступления пробоя имеет высокое сопротивление перехода. Протекающие при этом токи незначительны. Широко используются в электронике и в электротехнике.

Если говорить простыми словами, то стабилитрон предназначен для стабилизации напряжения в электронных схемах. В цепь он включается в обратном направлении. При достижении напряжения, превышающего напряжение стабилизации, происходит обратимый электрический пробой pn-перехода. Как только оно понизится до номинала, пробой прекращается, и стабилитрон закрывается.

На нижеприведенном рисунке представлена графическая схема для чайников, позволяющая понять принцип действия диода Зенера.

Основными преимуществами является невысокая стоимость и небольшие габариты. Промышленность выпускает устройства с напряжением стабилизации о 1,8 — 400 В в металлических, керамических или корпусах из стекла. Это зависит от мощности, на которую рассчитан стабилитрон и других характеристик.

Для стабилизации высоковольтного напряжения от 0,4 до нескольких десятков кВ, применяются стабилитроны тлеющего разряда. Они имеют стеклянный корпус и до появления полупроводниковых приборов применялись в параметрических стабилизаторах.

Аналогичными свойствами обладают приборы, меняющие свое сопротивление в зависимости от приложенного напряжения – это варисторы. Между стабилитроном и варистором разница заключается в том, что последний обладает двунаправленными симметричными характеристиками. А это значит, что в отличие от диодов, он не имеет полярности. Кратко варистор предназначен для обеспечения защиты от перенапряжения электронных схем.

Для предохранения аппаратуры от скачков напряжения применяют супрессоры. Между стабилитроном и супрессором отличия заключаются в том, что первый постепенно изменяет свое внутреннее сопротивление в зависимости от приложенного напряжения. Второй при достижении определенного порога напряжения открывается сразу. Т.е. его внутреннее сопротивление стремится к нулю. Основное назначение супрессоров — защита аппаратуры от скачков питания.

На рисунке ниже представлено условно графическое обозначение (УГО по ГОСТ) полупроводника и его вольт-амперная характеристика.

На рисунке цифрами указан участок 1-2. Он является рабочим и предназначен для стабилизации напряжения в цепях. Если прибор включить в прямом направлении, то он будет работать как обычный диод.

Рекомендуем посмотреть следующий видеоролик, чтобы подробнее изучить принцип действия стабилитрона, обозначение элементов и область их применения.

Основные характеристики

При проектировании блоков питания, следует уметь правильно произвести расчет и подобрать по значениям необходимый элемент. Неправильно подобранный стабилитрон сразу выйдет из строя или не будет поддерживать напряжение на необходимом уровне.

Основными характеристиками являются:

• напряжение U_cт. стабилизации;
• номинальный ток стабилизации I_ст., протекающий через стабилитрон;
• допустимая мощность рассеивания;
• температурный коэффициент стабилизации;
• динамическое сопротивление.

Эти характеристики определены заводом-изготовителем и указываются в справочной литературе.

Условно графическое обозначение на схемах

Все приборы имеют графическое обозначение. Это необходимо, чтобы не загромождать электрическую схему. Стабилитрон имеет свое условно-графическое обозначение, которое утверждено межгосударственным стандартом единого стандарта конструкторской документации (ЕСКД).

На рисунке снизу представлено как обозначается на схеме по ГОСТ 2.730-73, стабилитрон обозначается практически как диод, так как, в сущности, является одной из его разновидностей.

Для правильного включения следует различать, где плюс, где минус. Если смотреть на приведенный выше рисунок, то на нем плюс (анод) расположен слева, а минус (катод) справа. Согласно ЕСКД размеры УГО диодов должны составлять 5/5 мм. Это иллюстрирует рисунок снизу.

Схема подключения

Рассмотрим работу стабилитрона на примере схемы параметрического стабилизатора. Это типовая схема. Приведем формулы для расчета стабилизатора.

Допустим, что имеется 15 Вольт, а на выходе необходимо получить 9 В. По таблице напряжений в справочнике подбираем стабилитрон Д810. Произведем расчет токоограничивающего резистора R1, согласно рисунку ниже. На нем показан токоограничивающий резистор и схема включения. Режим регулирования напряжения отмечен на вольт-амперной характеристике 1,2.

Для того чтобы полупроводник не вышел из строя, необходимо учитывать ток стабилизации и ток нагрузки. Из справочника определяем ток стабилизации.

Он равен 5 мА. На рисунке снизу представлена часть справочника.

Предполагаем, что ток нагрузки равен 100 мА:

R1= (U_вх-U_ст)/(I_н+I_cт)= (15-9)/(0.1+0.005)=57.14 Ом.

Если нужен мощный стабилизатор, то стоит собирать схему из стабилитрона и транзистора.

Если необходимо изготовить стабилизатор на небольшое напряжение 0,2-1 В, для этого применяется стабистор. Он является разновидностью стабилитрона, но работает в прямой ветви ВАХ и включается в прямом направлении, в чем его уникальная особенность и заключается.

Аналогичным образом можно изготовить блок питания, где стабилизатор изготовлен из диодов. Как и стабистор их включают в прямом направлении. Нужное напряжение набирают прямыми падениями напряжений на диоде, для кремниевых диодов оно находится в пределах 0.5-0.7В. При отсутствии диодов, можно собрать стабилитрон из транзистора.

На нижеприведенном рисунке представлена схема на транзисторе.

Промышленность выпускает и управляемые стабилитроны. Или, точнее сказать, это микросхема — TL431. Это универсальная микросхема, позволяет регулировать напряжение в пределах от 2,5 до 36 вольт.

Регулировка осуществляется путем подбора делителя сопротивлений. На нижеприведенной схеме представлен стабилизатор на 5 вольт. Делитель собран на резисторах номиналом 2,2 К.

Специалист должен знать, как проверить мультиметром работоспособность стабилитрона. Сразу отметим, что проверить можно только однонаправленный элемент, сдвоенные (двунаправленные) такой проверке не подлежат. Если диод Зенера исправен, то при «прозвонке» тестером в одну сторону он будет показывать обрыв, а во вторую минимальное сопротивление. Неисправный звонится в обе стороны.

Маркировка

В зависимости от мощности диода, они выпускаются в различных корпусах. На металлических корпусах большой мощности указывается буквенное обозначение типа прибора.

На нижеприведенных фото представлены приборы советского производства, и как они выглядели.

Сейчас маломощные диоды выпускаются в стеклянных корпусах. Маркировка импортных приборов имеет цветовое обозначение. На корпус наносится маркировка полосами или цветными кольцами.

На нижеприведенном рисунке представлена маркировка SMD-диодов.

Отечественные диоды в стеклянных корпусах маркируют полосами или кольцами. Определить тип и параметры можно по любому справочнику радиоэлектронных компонентов. Например, зеленая полоса обозначает стабилитрон КС139А, а голубая полоса (или кольцо) указывает на КС133А.

На мощных устройствах в металлических корпусах указывается буквенное обозначение, например, Д816, как показано на фото вверху. Это необходимо для того, чтобы знать, как подобрать аналог.

Вот мы и рассмотрели, какие бывают стабилитроны, как они работают и для чего нужны. Если остались вопросы, задавайте их в комментариях под статьей!

Материалы по теме:

• Что такое транзистор-тестер
• Как работает резистор
• Как выпаивать радиодетали из плат

Опубликовано 25.03.2020 Обновлено 25.03.2020 Пользователем Александр (администратор)

Ознакомьтесь со спецификациями стабилитрона » Electronics Notes

Как и любой другой электронный компонент, стабилитрон / диод опорного напряжения имеет свои характеристики, указанные для того, чтобы можно было выбрать правильное устройство для любой конкретной электронной схемы.

---

Стабилитрон/опорный диод Учебное пособие Включает:
Стабилитрон
Теория работы стабилитрона
Технические характеристики стабилитрона
Схемы на стабилитронах

Другие диоды: Типы диодов

---

В технических описаниях электронных компонентов указывается множество различных параметров или спецификаций для конкретного компонента, и в данном случае для стабилитронов или диодов опорного напряжения — эти параметры определяют характеристики диода в определенных пределах, и их исследование является неотъемлемой частью любой процесс проектирования электронных схем.

При выборе подходящего стабилитрона опорного напряжения для любого заданного положения в цепи необходимо убедиться, что он будет соответствовать предъявляемым требованиям. Понимание технических характеристик является ключом к выбору подходящего устройства.

Маркировка стабилитронов, символы и контуры упаковки

Существует множество различных параметров, которые можно увидеть в спецификациях стабилитронов, приведенных в технических описаниях. Некоторые из наиболее важных из них приведены ниже.

Стабилитроны

могут использоваться для множества целей в схемотехнике, но, в частности, они находят широкое применение в источниках питания, где они могут обеспечивать стабильное опорное напряжение.

На самом деле, хотя эти диоды чаще называют диодами Зенера, многие из них основаны на другой форме пробоя, и поэтому эти электронные компоненты называются диодами опорного напряжения.

Характеристики Зенера IV

ВАХ стабилитрона/диода опорного напряжения является ключом к его работе. В прямом направлении диод работает как любой другой полупроводниковый диод с напряжением включения около 0,6 В для кремниевого диода.

Однако это в обратном направлении, где его конкретные рабочие параметры могут быть использованы, поскольку он имеет очень плоское напряжение пробоя, которое можно использовать во многих электронных схемах от регуляторов напряжения до ограничителей напряжения и многих других.

Стабилитрон имеет нормальную прямую характеристику, при которой ток возрастает после достижения начального напряжения включения. Обычно это 0,6 В для кремниевых диодов — практически все стабилитроны являются кремниевыми диодами.

Вольт-амперная характеристика стабилитрона

При увеличении напряжения в обратном направлении первоначально протекает очень небольшой ток. Только после достижения обратного напряжения пробоя ток начинает течь, как показано на диаграмме. Как только достигается обратное напряжение пробоя, напряжение остается относительно постоянным независимо от тока, протекающего через диод.

Технические характеристики стабилитрона

При просмотре спецификации стабилитрона можно увидеть много параметров этих электронных компонентов, которые будут включены. Каждый параметр детализирует отдельный аспект работы стабилитрона опорного напряжения.

Глядя на каждую характеристику, можно понять характеристики диода и убедиться, что он будет работать правильно в любой заданной электронной схеме.

Для достижения требуемой производительности схемы каждый компонент в проекте должен работать вместе, чтобы обеспечить требуемую общую производительность. Это, очевидно, включает в себя характеристики стабилитрона, и понимание его рабочих параметров является ключом к выбору требуемого компонента.

Технические характеристики стабилитронов, как и любых других компонентов электроники, обычно доступны на веб-сайте производителя. Также у дистрибьюторов электронных компонентов часто есть подробная информация о спецификациях компонентов, а иногда и ссылка на спецификацию на веб-сайте производителя.

Также следует отметить, что для компонентов, которые могут быть получены от нескольких производителей, характеристики могут незначительно различаться у разных производителей. Для любых критических параметров целесообразно использовать фактические данные производителя, чей продукт используется.

Часто может потребоваться второй источник и другие источники, чтобы обеспечить определенный уровень страхования от того, что конкретный поставщик или производитель прекратит свою деятельность, а деталь устареет. В этом случае параметры спецификации для всех производителей должны быть тщательно проверены, чтобы убедиться, что они соответствуют требованиям для конкретной конструкции электронной схемы.

Напряжение Вз

Спецификация напряжения Зенера или обратного напряжения диода часто обозначается буквами Vz. Напряжения доступны в широком диапазоне значений, обычно следующих диапазонам E12 и E24, хотя не все диоды связаны этим соглашением.

В некоторых случаях электронные компоненты со значениями E12 могут быть немного дешевле, и они могут быть более широко доступны, чем компоненты с такими диапазонами, как диапазон E24.

Значения обычно начинаются примерно с 2,4 В, хотя не все диапазоны простираются до таких низких значений. Значения ниже этого недоступны, потому что ниже этого напряжения диоды не пробиваются. Диапазоны могут простираться до любого места в диапазоне от 47 В до 200 В, в зависимости от фактического диапазона стабилитрона. Максимальные напряжения для вариантов SMD часто составляют около 47 В.

Значения напряжения стабилитрона в диапазоне E12
1,0	1,2	1,5
1,8	2,2	2,7
3,3	3,9	4,7
5,6	6,8	8,2

В диапазоне E24 доступно в два раза больше значений, чем в E12, что дает гораздо больший выбор значений. В некоторых случаях это может быть полезно, так как можно выбрать более точные значения, уменьшая потребность в корректировке, когда точное значение не соблюдается.

Значения напряжения стабилитрона в диапазоне E24
1,0	1,1	1,2
1,3	1,5	1,6
1,8	2,0	2,2
2,4	2,7	3,0
3,3	3,6	3,9
4,3	4,7	5,1
5,6	6,2	6,8
7,5	8,2	9,1

Спецификация тока

Ток IZM стабилитрона представляет собой максимальный ток, который может протекать через стабилитрон при его номинальном напряжении VZ.

Обычно для работы диода также требуется минимальный ток. По грубому эмпирическому правилу это может составлять от 5 до 10 мА для типичного устройства мощностью 400 мВт с выводами. Ниже этого уровня тока диод не выходит из строя в достаточной степени, чтобы поддерживать заявленное напряжение.

Лучше всего, чтобы стабилитрон работал выше этого минимального значения с некоторым запасом, но без вероятности того, что он будет рассеивать слишком много энергии, когда стабилитрон должен пропускать больший ток.

Номинальная мощность

Все стабилитроны имеют номинальную мощность, которую нельзя превышать, поэтому это важная спецификация. На самом деле различные серии стабилитронов или диодов опорного напряжения определяются мощностью, которую они могут рассеивать.

Определяет максимальную мощность, которая может рассеиваться корпусом, и представляет собой произведение напряжения на диоде на протекающий через него ток.

Например, многие устройства с небольшими выводами имеют рассеиваемую мощность 400 мВт или 500 мВт при 20°C, но доступны более крупные устройства с гораздо более высокими уровнями рассеивания.

Также доступны варианты

для поверхностного монтажа, но, как правило, они имеют более низкий уровень рассеивания мощности ввиду размера корпуса и их способности отводить тепло.

Общие номинальные мощности для устройств с выводами включают 400 мВт (наиболее распространенный), 500 мВт, 1 Вт, 3 Вт, 5 Вт и даже 10 Вт. Доступны даже версии на 50 Вт, но они часто устанавливаются на шпильки, чтобы диод можно было установить на радиатор. для отвода выделяемого тепла.

Значения для устройств поверхностного монтажа могут составлять около 200, 350, 500 мВт, а отдельные устройства могут достигать мощности до 1 Вт.

Использование стабилитронов высокой мощности приведет к увеличению затрат в результате более дорогих самих более крупных устройств, а также дополнительного оборудования, необходимого для монтажа устройств и отвода тепла. Это помимо повышенного энергопотребления.

Иногда можно использовать альтернативные методы, чтобы использовать стабилитроны с меньшим энергопотреблением и повысить эффективность, хотя может быть необходимо сбалансировать это с увеличением сложности.

Сопротивление Зенера Rz спецификация

ВАХ стабилитрона не полностью вертикальна в области пробоя. Это означает, что при небольших изменениях тока будет небольшое изменение напряжения на диоде. Изменение напряжения при заданном изменении тока есть сопротивление диода. Это значение сопротивления, часто называемое сопротивлением, обозначается как Rz.

Сопротивление стабилитрона

. Обратная крутизна показанного наклона называется динамическим сопротивлением диода, и этот параметр часто указывается в технических описаниях производителей. Обычно крутизна не сильно меняется для различных уровней тока при условии, что они примерно в 0,1–1 раз превышают номинальный ток Izt.

Допустимое отклонение напряжения

Поскольку диоды маркируются и сортируются в соответствии с диапазонами значений E12 или E24, типичные допуски для диода составляют ±5%. В некоторых таблицах данных напряжение может указываться как типичное, а затем указываться максимальное и минимальное значения.

Температурная стабильность:

Для многих схем важна температурная стабильность стабилитрона. Хорошо известно, что напряжение диода зависит от температуры. Фактически два механизма, которые используются для обеспечения пробоя в этих диодах, то есть пробой Зенера и ударная ионизация, имеют противоположные температурные коэффициенты, и один эффект преобладает ниже примерно 5 В, а другой выше. Соответственно, диоды с напряжением около 5 В, как правило, обеспечивают наилучшую температурную стабильность.

Температурная характеристика стабилитрона

На приведенном примере видно, что существует заметная разница между спецификацией обратного напряжения стабилитрона при 0°C и 50°C. Это необходимо учитывать, если цепь и оборудование, в которых должен использоваться стабилитрон, подвержены изменению температуры.

Спецификация температуры перехода

Для обеспечения надежности диода ключевое значение имеет температура диодного перехода. Несмотря на то, что корпус может быть достаточно прохладным, активная область может быть намного горячее. В результате некоторые производители указывают рабочий диапазон для самого соединения.

Для большинства конструкций электронных схем обычно сохраняется подходящий запас между максимальной ожидаемой температурой внутри оборудования и перехода. Внутренняя температура оборудования снова будет выше, чем температура снаружи оборудования. Температуру всего компонента и, в частности, соединения можно рассчитать, зная охлаждение, температуру окружающей среды и т. д.

Необходимо следить за тем, чтобы отдельные электронные компоненты не нагревались слишком сильно, несмотря на приемлемую температуру окружающей среды снаружи оборудования. Обычно оставляют хороший запас, чтобы гарантировать, что на надежность всей электронной схемы не повлияет перегрев диода опорного напряжения. Если температура будет высокой, то его надежность упадет, и это может оказать существенное влияние на общую надежность оборудования.

Пакет

Стабилитроны

поставляются в различных корпусах. Основной выбор — между устройствами для поверхностного монтажа и традиционными выводными.

При поверхностном монтаже или выводе выбранный корпус часто определяет уровень рассеивания тепла. В некоторых случаях, когда диод способен к очень высокому уровню рассеяния, в корпусе может быть предусмотрена возможность крепления болтами к радиатору.

Какими бы ни были требования и уровни рассеяния, доступные варианты будут подробно описаны в технических характеристиках.

Пример технических характеристик стабилитрона

Чтобы дать некоторое представление о характеристиках, которые можно ожидать от стабилитрона, ниже приведен реальный пример. Приведены основные параметры, которые потребуются в схемотехнике.

• Освинцованный стабилитрон BZY88 Этот диод описывается как миниатюрный стабилитрон для регулируемых цепей питания, защиты от перенапряжения, подавления дуги и других функций в различных областях. В качестве примера взята версия 5V1 (5,1 Вольт).

Типовые характеристики / характеристики стабилитрона BZY88
Характеристика	Типичное значение	Блок	Детали
Рассеиваемая мощность постоянного тока	400	мВт	@ Tl = 50°C: снижение мощности выше 50°C 3,2 мВт/°C
Температура перехода	от -65 до +175	°С
Напряжение Vz при 5 мА	4,8 мин. 5,1 тип. 5,4 макс.	В
Zzt при 5 мА	76	Ом
ИК @VR	1 @ 2.0	мкА

Параметры, приведенные в техническом описании для этого распространенного стабилитрона/диода опорного напряжения, дают полезное представление о технических характеристиках электронных компонентов.

Хотя они относятся только к небольшому диоду и используются во многих элементах электронных схем с меньшей мощностью, такие же данные приведены для других стабилитронов и диодов опорного напряжения с аналогичными или более высокими уровнями рассеиваемой мощности и т. д.

Зенеровские диоды / диоды опорного напряжения представляют собой электронные компоненты, которые широко используются во многих электронных схемах и, в частности, в различных формах конструкции источников питания. Эти электронные компоненты дешевы и широко доступны у всех дистрибьюторов электронных компонентов. Это делает их идеальными для включения во многие схемы.

Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки

    Вернуться в меню «Компоненты». . .

1N747 Схема контактов стабилитрона, эквиваленты, технические характеристики и техническое описание

11 августа 2020 — 0 комментариев

1N747A Стабилитрон
1N747 Схема контактов стабилитрона

1N747A — это стабилитрон от Multicomp, который обеспечивает высокую надежность, очень острую обратную характеристику, надлежащую стабилизацию напряжения для широкого применения в области силовой электроники.

Этот стабилитрон обеспечивает номинальное напряжение стабилитрона 3,6 В с допуском ±5%. Это стабилитрон мощностью 500 мВт, который имеет прямое напряжение 1,5 В . Для стабилизации регулирования требуется только ток смещения 20 мА .



1N747A Описание контакта

Номер контакта	Название контакта	Описание
1	Анод	Анодный штырь стабилитрона
2	Катод	Катодный штифт стабилитрона



Особенности и технические характеристики стабилитрона 1N747A

• Номинальная мощность 500 мВт
• Номинальное напряжение Зенера 3,6 В
• ±5% Допустимое отклонение напряжения Зенера
• Требуется ток смещения 20 мА
• Пакет DO-35



Примечание . Полную техническую информацию можно найти в Техническом описании 1N747A , ссылка на которое находится внизу этой страницы.



Альтернативный продукт Стабилитрон 1N747A

Замена этого стабилитрона 1N747A-

1. TZX3V6C
2. 1N5227B
3. ММБЗ5227БЛТ1Г



1N747A Стабилитрон — обзор

1N747A представляет собой стабилитрон мощностью 500 мВт с номинальным напряжением 3,6 В (V _Z ). Напряжение Зенера (V _Z ) имеет допуск ± 5%. Поскольку диод Зенера требует тока смещения для регулируемых операций, для регулирования ему требуется ток смещения 20 мА. На изображении ниже показаны График зависимости напряжения стабилитрона от тока стабилитрона в диапазоне от 1 до 16 вольт Напряжение стабилитрона.



Стабилитрон 1N747A в качестве регулятора напряжения

На приведенном ниже рисунке показан пример стандартного стабилизатора напряжения на стабилитроне.

R1 представляет собой смещающий резистор для стабилитрона ZD1. Он будет регулировать выходной сигнал стабилитрона, к которому подключена резистивная нагрузка. Однако приведенная выше схема будет давать более низкий КПД из-за ненужного рассеивания мощности на смещающем резисторе R1.



Как выбрать стабилитрон

1. Определите напряжение регулирования, необходимое для применения. Выберите напряжение Зенера настолько близким, насколько это требуется. (V _z )



2. Рассчитайте общий ток нагрузки. Предположим, что для нагрузки требуется ток нагрузки 100 мА, тогда фактический ток всей цепи будет равен

.
ток нагрузки (100 мА) + ток смещения Зенера (например, 5 мА) + 10 % или 20 % тока нагрузки для более безопасного значения (20 мА) = общий ток (125 мА)

3. Следующим шагом является определение рассеиваемой мощности стабилитрона в зависимости от полного тока и напряжения стабилитрона.
