Соединение светодиодов в светодиодной ленте: Как соединить светодиодную ленту | Полезные статьи

Способы соединения отрезков светодиодной ленты

На сегодняшний день область применения LED ленты не знает границ. Ее используют для подсветки полок в шкафу, зеркал, потолка, витрин, деревьев и даже днища автомобиля. Так как продают продукцию только в бухтах по 5 метров, очень часто не обойтись без соединения отрезков. На сегодняшний день куски изделия можно скреплять либо пайкой, либо коннекторами. О том, как соединить светодиодные ленты между собой, мы поговорим в этой статье!

• Способ №1- Использование коннекторов
• Способ №2 – Паяльником

Способ №1- Использование коннекторов

Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:

1. Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
2. Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
3. Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.



Рекомендуем просмотреть видео инструкцию по использованию соединителей:

Быстрое скрепление отрезков

Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка. На сегодняшний день в продаже можно найти следующие виды коннекторов:

Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.

Способ №2 – Паяльником

Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода. Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:

1. Подготовьте светодиодные полоски для соединения, а именно – зачистите контакты и обезжирьте поверхность.
2. Зачистите концы проводов примерно на 10 мм. Кстати, для того, чтобы спаять отрезки, можно использовать шнур ШВВП.
3. Почистите паяльник и включите его.
4. Выполните лужение жил и обработайте специальной кислотой контакты на ленте.
5. Капните на контакты припоем.
6. Прижмите луженые провода к месту соединения и немного прогрейте паяльником.
7. Заизолируйте пайку клеевым пистолетом либо хотя бы изолентой. Также можно использовать термоусадочную трубку.

Вот таким способом можно последовательно соединить два куска светодиодной ленты с помощью пайки. В этом случае также можно спаять отрезки и разместить их под углом 90 градусов и меньше/больше. Важный момент – паяльником прогревать контакты нужно очень быстро, при этом температура не должна превышать 300 градусов, чтобы не прожечь проводник.

Напоследок рекомендуем ознакомиться с инструкцией по соединению изделий пайкой:

Как спаять два куска в один большой

Вот и все, что хотелось рассказать вам о том, как соединить светодиодную ленту между собой коннекторами и пайкой. Надеемся наши советы помогли разобраться в этом вопросе!

Будет интересно прочитать:

• Как сделать паяльник из подручных материалов
• Как соединить провода в распределительной коробке
• Как сделать подсветку кровати

Устройство светодиодных лент

• Светояр
• Полезно знать
• Устройство светодиодных лент

В этой статье мы рассмотрим светодиодные ленты, опишем их устройство, разновидности, сферу применения, их преимущества.

На рисунке 1 представлена светодиодная лента синего цвета свечения.

Светодиодные ленты благодаря своим качествам, безусловно относятся к перспективным световым источникам и по совокупности параметров  превосходят традиционные источники освещения.

Отметим их достоинства. Важнейшим достоинством светодиодных лент является очень широкая сфера применения: их можно использовать при оформлении рекламы, они идеально подходят для подсветки помещений (кухонь, комнат, ванн, торговых залов, офисов) и декоративной подсветки зданий. LED-лента с успехом применяется для подсветки витрин, мебели и предметов декора, а так же для создания инсталляций. Возможно область применения ограничена лишь фантазией покупателя.

К другим достоинствам можно причислить:

• Малые размеры и малый вес;






• Низкое энергопотребление;






• Большой срок службы — более 30 000 часов.






• Высокая светоотдача;






• Равномерность освещения;






• Гибкость ленты, позволяющая крепить её на изогнутых поверхностях;






• Не требует бережного обращения, к которому требовательны лампы со стеклянными колбами;






• Безопасность использования за счет питания от источника с низким напряжением (обычно 12 вольт).






• Клейкая основа ленты не требует  дополнительных элементов крепежа, тем самым монтаж ленты может провести человек без специального образования.

Рассмотрим, как устроена светодиодная лента (далее — лента).

Обобщенная конструкция ленты приведена на рисунке 2. В нижней части ленты расположены две токоведущие шины, к которым подключены группы светодиодов. Светодиоды размещены на диэлектрической подложке с электрическими проводниками. Каждая группа обычно включает в себя три последовательно соединенных светодиода и резистор, задающий ток. Электрическая схема ленты приведена на рисунке 3.



Рисунок 2. Устройство светодиодной ленты.

Группы светодиодов включены параллельно, поэтому выход из строя одной или нескольких групп не приведет к отключению ленты (в отличие от гирлянды, в которой лампочки или светодиоды соединены последовательно и отказ одной из них приводит к нарушению работы всей гирлянды).

Рисунок 3. Электрическая схема.



Внешняя сторона токоведущих шин покрыта самоклеящейся основой. Очень часто светодиодные ленты покрыты сверху силиконовым компаундом. Такое покрытие защищает её от воздействия окружающей среды.

На ленте имеются контактные площадки, к которым подсоединяют провода от блока питания. Лента подключается к блоку питания обычно с выходным напряжением 12 вольт.

При питании от источника с более низким напряжением, лента будет светиться не так ярко, а при напряжении 7 вольт, свечение диодов прекращается. Не следует превышать питающее напряжение, которое указано на упаковке. При повышенном напряжении лента может выйти из строя.

Ленты поставляются в бобинах, длинна светодиодной ленты обычно пять метров. Пользователь всегда может укоротить ленту при помощи ножниц до необходимых размеров. Обрезка ленты осуществляется по контактным площадкам (рисунок 4.), к которым при необходимости подпаиваются провода.

Рисунок 4. Стрелками показано, где следует отрезать ленту.



Ленты могут быть как одно- так и многоцветными (RGB светодиодные ленты). Распространенные цвета свечения однотонных лент – белый, синий, красный, зеленый, желтый. Подключение контроллера к RGB ленте позволяет плавно менять цвет и создавать световые эффекты.

Светодиоды на ленте могут быть расположены в два ряда (двухрядные ленты). Такая конструкция обеспечивает более равномерное освещение и высокую яркость.

Мощные светодиодные ленты при работе выделяют много тепла. Чтобы не перегреть светодиоды, такие ленты помещают на специальный профиль, являющийся радиатором.

22.11.2017

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Краткое пошаговое руководство по подключению нескольких ленточных светильников

1. Перед запуском отключите ленточные светильники от сети.
2. Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
3. Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
4. Используйте стандартные ножницы для резки по заданной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
5. В каждой секции световой ленты должно быть равное количество медных секций. Это необходимо для того, чтобы контакты разъема работали.
6. Приготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
7. Аккуратно вставьте каждую секцию световой полосы в разъем.
8. Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
9. Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
10. Подсоедините ленточные светильники и проверьте наличие света с обеих сторон соединения.
11. Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка
Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с разъемом без зазоров и перемычкой вам может понадобиться угловой разъем для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

Штыревые соединители без зазоров

Использование штыревых соединителей без зазоров позволяет обеспечить непрерывную работу светодиодов без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство 4-контактных разъемов, но вы можете встретить 2 пин и 5 пин тоже.

Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей полосы света . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой проводной зазор между секциями световой полосы.

Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.

JACKYLED — 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может решить вашу задачу по созданию полосы света. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Похожие статьи…

Какая двухсторонняя лента лучше всего подходит для светодиодной ленты

Светодиодная лента свисает или падает? Использование двусторонней ленты — это то, что вы можете быстро добавить, чтобы обрести душевное спокойствие и прочное соединение светодиодных лент.

Лучшие светодиодные светильники для вашей спальни в 2023 году

Зажги! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…

9 лучших беспроводных светодиодных светильников для дома

Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.

Как правильно починить светодиодную ленту

Не знаете, что не так с фарами, когда они не загораются? Вот некоторые из наиболее распространенных причин этой проблемы и способы ее устранения.

Как заставить светодиодную ленту выглядеть непрерывной

Не позволяйте зазорам между светодиодными лентами испортить внешний вид вашего помещения. Узнайте, как вы можете скрыть эти уродливые участки с помощью простых самодельных исправлений!

5 простых шагов, чтобы добавить светодиодную подсветку за телевизором

Превратите свою гостиную в настоящий кинотеатр с телевизором с подсветкой. Это проще, чем вы думаете…

Подключение светодиодных лент «Последовательно» и «Параллельно»

Дом /
Блог /
Дом и жилое /
Соединение светодиодных лент «Последовательно» и «Параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы все подключить. Если у вас есть несколько светодиодных лент, и вы пытаетесь подключить их к одному источнику питания, вам может быть интересно: должны ли они быть подключены последовательно или параллельно?

Светодиодные ленты имеют маркировку, показывающую, с какой стороны подключать положительный, а с какой отрицательный (заземляющий) провод, поэтому достаточно просто подключить один светодиодный сегмент к соответствующим проводам питания того же цвета. Если у вас есть две или более секций светодиодных лент, и вам интересно, как их соединить вместе, читайте дальше, чтобы узнать больше о том, как подключать светодиодные ленты «последовательно» или «параллельно»!

Отказ от ответственности: термины «последовательный» и «параллельный» технически неверны с точки зрения электроники! Мы используем эти термины в этой статье для простоты, но ставим их в кавычки для точности. Пожалуйста, прочитайте конец статьи для всестороннего объяснения.

Как соединить светодиодные ленты «последовательно»

Идея соединения двух секций светодиодных лент «последовательно», вероятно, является наиболее логичным и простым методом. Вы можете думать об этом как о простом соединении одного конца светодиодной ленты со следующей секцией светодиодной ленты. Если вам просто нужно соединить небольшое расстояние, вам могут пригодиться несколько разъемов без пайки, или вы даже можете соединить большее расстояние с помощью медных проводов, обрезанных до нужной вам длины. Для более длинных пробегов вам нужно следить за падением напряжения, но в противном случае все, что вам действительно нужно сделать, это создать электрическое соединение между положительными и отрицательными медными контактными площадками от одной секции светодиодной ленты к другой.0183

Это быстрый и простой метод, поскольку он не требует создания еще одного отдельного провода для подключения к источнику питания. Вы просто позволяете «прыгать» между двумя секциями светодиодной ленты.

Недостатком является то, что это создает возможность дополнительного падения напряжения, что приводит к уменьшению светоотдачи светодиодов, наиболее удаленных от источника питания. Причина в том, что последовательное соединение светодиодных лент обеспечивает только один путь прохождения электрического тока. Весь электрический ток для всей установки светодиодной ленты должен проходить через первые несколько дюймов участка светодиодной ленты, что может выступать в качестве узкого места для протекания тока, уменьшая количество напряжения и тока, которые достигают более дальних участков светодиодной ленты. .

Как соединить светодиодные ленты «параллельно»

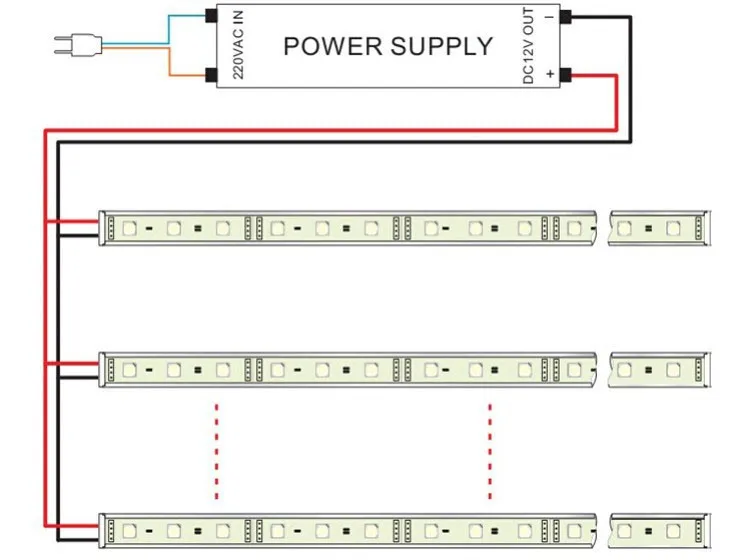

Альтернативой соединению нескольких секций светодиодных лент является их «параллельное соединение». Этот метод предполагает создание независимых цепочек секций светодиодной ленты, каждая из которых подключается напрямую к источнику питания.

Как вы можете видеть на диаграмме, это уменьшает количество тока, которое должно пройти через любую данную секцию светодиодной ленты, потому что они подключены непосредственно к источнику питания. Это может значительно помочь в снижении вероятности падения напряжения.

Основным недостатком этого подхода является то, что потребуется немного больше работы с проводкой. Основная проблема заключается в том, что большинство блоков питания будут иметь только по одному положительному и отрицательному выходным проводам, поэтому для подключения их к более чем одной секции светодиодной ленты потребуется разделить этот выход на несколько проводов. Для этой цели доступны специальные клеммные колодки с разветвителями проводов.

Еще одна сложность заключается в том, что некоторые участки светодиодной ленты могут располагаться далеко от источника питания. В этих случаях вы можете столкнуться не только с дополнительными расходами на длинные провода, но и с тем, что они должны быть достаточного сечения. В противном случае вы можете получить падение напряжения в проводах еще до того, как дойдете до участка светодиодной ленты.

Почему термины «последовательный» и «параллельный» технически неверны

Многие клиенты используют слово «последовательный» для описания соединения нескольких секций светодиодных лент встык или последовательного соединения. Некоторые из наших более наблюдательных читателей, однако, могли заметить, что мы взяли слово «серия» в кавычки. Причина в том, что с технической точки зрения термин «серия» неверен применительно к этой конфигурации.

Почему это неправильно и почему это важно? Это связано с тем, как спроектированы светодиодные ленты, и с соответствующими принципами электроники. Светодиодные ленты длинные и идут последовательно (в нетехническом смысле, как «одна за другой»), но на самом деле они состоят из множества параллельных ветвей, состоящих из 3-х светодиодов в каждой для светодиодных лент на 12В. (или по 6 светодиодов в светодиодной ленте 24В).

Другими словами, 3 светодиода соединены последовательно, но группы из 3 светодиодов соединены друг с другом параллельно. Именно это позволяет нам просто разрезать светодиодную ленту с интервалом в 3 светодиода. Если вы разрезаете светодиодную ленту, вы просто уменьшаете количество ветвей, соединенных параллельно. Когда вы подключаете светодиодную ленту в сквозной конфигурации (гирляндной цепи), вы просто добавляете дополнительные параллельные ветви.

Мы считаем, что это важно уточнить, потому что правильное последовательное электрическое соединение изменит требуемое входное напряжение. Однако, когда люди говорят о последовательном подключении светодиодных лент, они почти всегда соединяют секции светодиодных лент встык. При таком подключении входное напряжение светодиодной ленты остается неизменным. Другими словами, вы можете использовать источник питания 12 В для питания 4-футовой секции 12-вольтовых светодиодных лент с другой 3-футовой секцией 12-вольтовых светодиодных лент, соединенных в цепочку.
