Системы оперативного дистанционнного контроля (СОДК)

• Главная
• Статьи
• Системы оперативного дистанционнного контроля (СОДК)

Одним из важнейших достоинств предизолированных трубопроводов является возможность постоянно контролировать их состояние. Помогает в этом система оперативного дистанционного контроля (СОДК, или система ОДК). Благодаря ей можно в любой момент проверить целостность трубы и ППУ изоляции. Систему ОДК используют:

• до монтажных работ, чтобы проверить качество предизолированных труб и фасонных элементов;
• во время строительства трубопровода, чтобы проконтролировать правильность монтажа;
• при эксплуатации трубопроводной системы, чтобы вовремя заметить ее повреждения.

СОДК реагирует на повышенную влажность ППУ оболочки и позволяет обнаружить два вида неисправностей:

• протечки стальной рабочей трубы, из-за которых рабочая среда попадает в изоляционный слой;
• повреждения полиэтиленовой (оцинкованной) оболочки, при которых влага проникает в ППУ изоляцию снаружи.

Применяя систему ОДК, можно значительно упростить и удешевить эксплуатацию трубопровода, снизить риск крупных аварий и убытки от мелких неисправностей. Здесь есть два важных момента:

1. СОДК помогает очень быстро выявлять точные места повреждений.
2. Для проверки состояния трубопровода не надо приостанавливать его работу.

При этом затраты на оборудование трубопровода системой ОДК составляют всего 0,5-2 % от его общей стоимости. Необходимость применения СОДК в конструкции трубопроводов с ППУ изоляцией предусмотрена нормативными документами (ГОСТ 30732-2006, ГОСТ 30732-2001, СНиП 2.04.07-86, СП 41-105-2002).

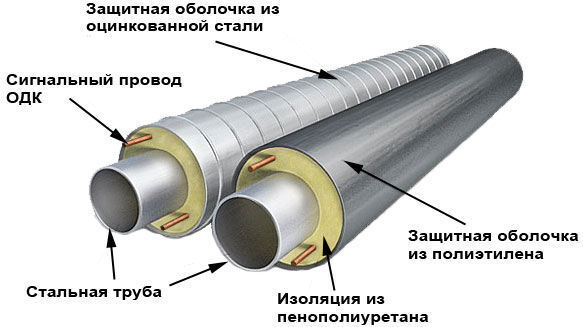

Основа СОДК – транзитные и сигнальные проводники (медные провода). Их прокладывают в толще ППУ изоляции труб и фасонных элементов. После монтажа трубопровода проводники составляют единую, целостную систему, проходят по всей длине теплотрассы и заходят в каждое ее ответвление. Вторая часть СОДК – приборная – позволяет получать информацию от проводников. В нее входят:

• Разъемы (терминалы), через которые приборы контроля подключаются к системе.
• Кабели, соединяющие проводники с терминалами.
• Детекторы. Подключаются к разъемам и фиксируют изменения влажности ППУ слоя. Детекторы могут быть переносными (9 В) и стационарными (220 В). Одним таким прибором можно контролировать два трубопровода длиной до 5 км. Используя стационарные детекторы, можно организовать централизованный контроль состояния системы.
• Локатор. Представляет собой переносной импульсный рефрактометр. Позволяет определить место повреждения с точностью до нескольких метров, а также его тип.
• Тестер изоляции.

Принцип работы СОДК базируется на измерении сопротивления ППУ слоя между проводником и стальной трубой. Пенополиуретан имеет высокое сопротивление, но при его увлажнении этот показатель резко падает. Детектор, подключенный к системе проводников, сигнализирует о повреждении. Кроме того, приборы проверяют целостность самой системы ОДК. Прежде чем измерить сопротивление, они определяют наличие замкнутой цепи.

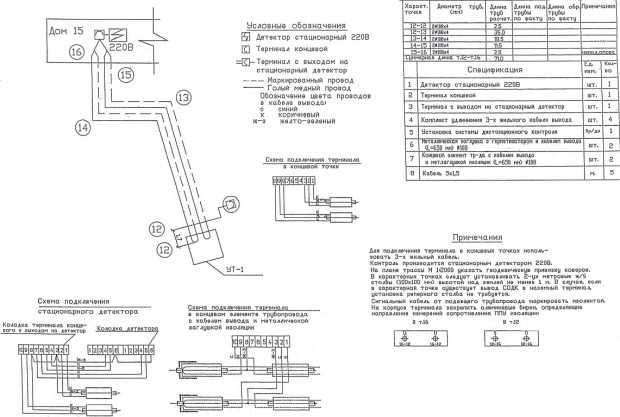

Основные принципы монтажа трубопроводов с СОДК

Все предизолированные элементы монтируются в соответствии с ГОСТ 30732-2006 и проектной документацией на трубопроводную систему. Обязательно выполнение всех требований и условий Госстандарта относительно транспортировки и хранения труб, строительства и засыпки трубопровода. Главные принципы правильного монтажа элементов, оснащенных СОДК:

• Первую проверку всех труб и фасонных элементов проводят еще до их укладки в траншею.
• Сигнальный кабель (правый) заходит во все ответвления, а транзитный (левый) – не разветвляется и проходит от начала до конца трубопровода.
• Контрольные точки (терминалы) для доступа приборов контроля к системе проводников размещают на расстоянии до 250-300 м. Они могут быть концевыми (находятся на концах трубопровода) и промежуточными.
• Ответвлениям длиной до 30 м не требуется дополнительных терминалов. Если ветка не оборудована контрольной точкой, следует закольцевать на ее конце сигнальный и транзитный кабели.
• На ветках до 100 м необходимо установить одну концевую контрольную точку (в начале трубы), а на участках более 100 м – две (в начале и конце). Количество промежуточных терминалов рассчитывают, исходя из общей протяженности ответвления (не менее чем по одному на каждые 300 м).
• Когда расстояние от промежуточной контрольной точки до конца трубопровода составляет до 100 м, концевой терминал допускается не устанавливать. При этом следует установить концевой элемент с закольцовкой транзитного и сигнального проводников.
• На концах теплосети монтируют концевые терминалы, которые обязательно подсоединяют к детекторам.

Монтаж проводников системы ОДК при изоляции стыков

Элементы СОДК монтируют после сваривания рабочей трубы и перед изоляцией стыка жидким ППУ. Сначала их следует проверить:

1. Зачистить проводники шкуркой. Соединить их на другом конце построенного участка и проверить, не замыкают ли они на трубу.

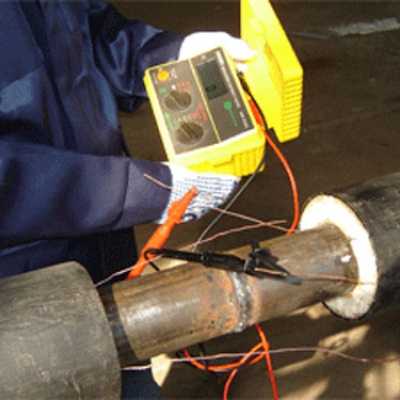

2. Измерить сопротивление обоих проводов (в норме оно не выше 1,5 Ом на 100 м).
3. Присоединить один кабель детектора к очищенной трубе, другой – к любому проводку. Если на проверяемом участке есть дополнительные терминалы, включают напряжение 250 В, если их нет – 500 В. Сопротивление в норме составляет от 1 МОм. С увеличением длины проводников этот показатель снижается. Но если сопротивление на порядок меньше нормы, значит, проводки замыкают на трубу либо влажность ППУ изоляции сильно повышена.

Монтаж проводников производится так:

1. Проводки изолируют специальной изолентой и фиксируют на стыке на стойках.
2. Соединяют проводники между собой.
3. Проводят работы по изоляции стыка (заливку ППУ, монтаж муфты).
4. Проверяют сопротивление проводников и изоляции.

Система ОДК корректно работает только при условии правильного монтажа. В этом случае она вовремя сигнализирует о повреждениях трубопровода, помогая сэкономить на его эксплуатации время и деньги.

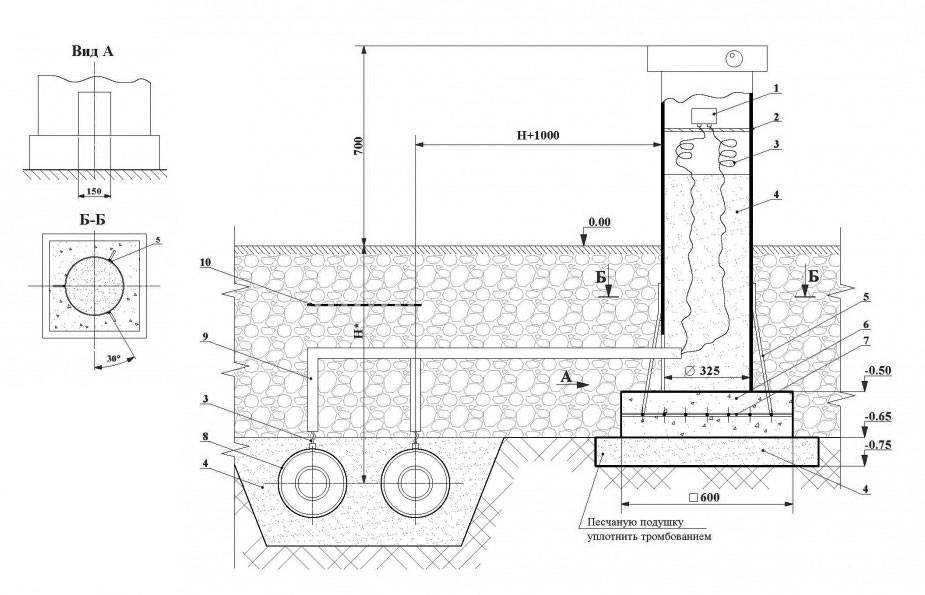

Оборудование контрольных точек СОДК

Концевая контрольная точка доступа:

• Соединительный кабель NYM 3×1,5 необходимой длины.
• Коммуникационный терминал КТ-11, либо КТ-11ш (с возможностью подключения переносного детектора).
• Стационарный детектор повреждений ДПС-2А (устанавливается в помещениях с постоянным источником переменного тока 220 В) либо переносной детектор Пикон ДПП-А (работает от батареек).
• Детектор и коммуникационный терминал необходимо устанавливать в защитных стальных коверах (настенных либо наземных).

Промежуточная контрольная точка доступа:

• Соединительный кабель NYM 5×1,5 необходимой длины.
• Коммуникационный терминал КТ-12, либо КТ-12ш (с возможностью подключения переносного детектора).
• Стационарный детектор повреждений ДПС-2А (устанавливается в помещениях с постоянным источником переменного тока 220 В) либо переносной детектор Пикон ДПП-А (работает от батареек).
• Детектор и коммуникационный терминал необходимо устанавливать в настенных или наземных защитных стальных коверах.

СИСТЕМА ОПЕРАТИВНОГО ДИСТАНЦИОННОГО КОНТРОЛЯ (СОДК)

СИСТЕМА ОПЕРАТИВНОГО ДИСТАНЦИОННОГО КОНТРОЛЯ (СОДК)

Компания АОС поставляет потребителям приборы системы одк (оперативно-дистанционного контроля) протечек теплоносителя трубопроводных систем теплоснабжения, труб отопления и труб горячего водоснабжения тепловых сетей в пенополиуретановой тепловой изоляции.

Теплотрассы трубопроводов ппу комплектуются терминалами, детекторами, коверами и рефлектометрами по имеющемуся проекту монтажа системы одк.

Наличие системы одк на трубопроводах ппу позволяет с высокой точностью определять места проникновения в трубопровод влаги (возникновение повреждений или дефектов полиэтиленовой оболочки, сварных и стыковых соединений), предотвращать аварии и сокращать до минимума расходы на проведение ремонтных работ. Точность в определении места увлажнения тепловой изоляции из пенополиуретана позволяет производить ремонтно-восстановительные работы оперативно, качественно и с минимальным привлечением материальных и людских ресурсов.

Отсутствие системы одк трубопроводов ппу при бесканальной прокладке влечет за собой невозможность своевременного обнаружения коррозии полного сечения трубопровода, что противоречит требованиям безопасной эксплуатации тепловых сетей.

Затраты на оснащение трубопровода приборами системы одк составляют не более 0,5 — 2% от стоимости объекта.

Система одк состоит из:
встроенного медного провода (контрольного проводника) в предварительно изолированных трубах и элементах трубопровода в ппу изоляции, комплектующие изделия, фасонные изделия для соединения элементов оборудования,
измерительное оборудование для постоянного мониторинга контролируемой трубопроводной системы,
контурная схема всей сигнальной системы, проект с документацией по контрольным проводникам, встроенным в конкретную сигнальную систему.

Состав приборной части системы одк:
Терминалы (разъемы) для подключения приборов контроля. Разъемы размещают обычно на расстоянии 300 метров друг от друга,
Кабели для соединения сигнальных проводников с терминалами в пунктах контроля,
Стационарные или переносные детекторы (стационарный 220 В или переносной 9 В), фиксирующие изменения влажности теплоизоляционного слоя. Детектор позволяет контролировать одновременно два трубопровода протяженностью до 5 км каждый,
Локатор повреждений (импульсный рефлектометр), определяющий вид и место неисправности трубопровода или обрыва сигнального проводника с точностью до нескольких метров,
Тестер изоляции.

Принципы работы системы одк.

Система одк обеспечивает высокую точность определения увлажненных участков изоляции, которая не может быть достигнута методами, основанными на измерении активного сопротивления. Контроль состояния системы одк в процессе эксплуатации трубопроводов осуществляется с помощью прибора, называемого детектором. Этот прибор фиксирует электрическую проводимость теплоизоляционного слоя. При попадании воды в теплоизоляционный слой его проводимость увеличивается, и это регистрируется детектором.

Один детектор позволяет одновременно контролировать две трубы длиной до 5-ти километров каждая (две линии проводников по 10 км). Детекторы могут питаться от сети напряжением 220 вольт, либо от автономного источника питания 9 вольт (стандартные батареи), что исключает необходимость прокладки отдельных линий электропитания.

При использовании стационарного детектора возможна организация централизованного контроля состояния системы одк разветвленной теплосети значительной протяженности (до 5 км) из единого диспетчерского пункта. Для этого в стационарном детекторе предусмотрены контакты с гальванической развязкой по каждому каналу, которые замыкаются при возникновении неисправностей.

Для определения мест повреждений используется переносной прибор, называемый локатором. В качестве локатора в системе одк к применяется импульсный рефлектометр, обеспечивающий высокую точность измерений. Один локатор позволяет определить место повреждения на расстоянии до 2-х километров от точки его подключения. В связи с тем, что точность измерений локатора составляет 1% от длины измеряемой линии, точки подключения локатора целесообразно располагать на расстоянии не более 300-400 метров друг от друга для того, чтобы место повреждения было зафиксировано более точно. Для получения более точных измерений эти расстояния должны быть соответственно уменьшены. С помощью локаторов можно определить несколько точек увлажнения с одного терминала. Подключение детектора и локатора к проводникам системы одк, а также необходимую коммутацию осуществляют с помощью специальных разъемов, называемых терминалами. Терминалы устанавливаются в наземном или настенном ковере. Терминалы герметичны и не требуют дополнительного электропитания. Для упрощения коммутации и проведения замеров, согласно требованиям эксплуатирующих организаций, применяют штекерные разъемы. Терминалы присоединяют к проводникам с помощью гибких кабелей. В комплект поставки входят два типа кабелей: для соединения терминалов в промежуточных точках вдоль трубопроводов (5-жильный кабель) и для соединения терминалов на концевых участках теплотрассы (3-жильный кабель). Для измерений параметров системы одк (сопротивления изоляции и сопротивления сигнальных проводников) в период работ по изоляции стыков, наладки и сдачи системы контроля применяется тестер изоляции, обеспечивающий контроль изоляции при высоком напряжении (250 В и 500 В).

Измерение при напряжении 500 В проводят только для отдельных элементов трубопроводов в период монтажа теплосети. Для обследования смонтированных теплотрасс необходимо использовать только напряжение 250 В.

ПЕРЕЧЕНЬ ОСНОВНОГО ОБОРУДОВАНИЯ ПРИ МОНТАЖЕ СИСТЕМЫ ОДК

Назначение и основные технические характеристики

Коммутационные терминалы
являются промежуточным звеном между трубопроводом и прибором контроля.

Терминалы предназначены для подключения приборов контроля и коммутации сигнальных проводников.

В зависимости от выполняемых функций терминалы различаются по конструкции и имеют разные обозначения:

Обозначение	Назначение
КТ-11	Подключение к системе ОДК переносных детекторов повреждений. Подключение к системе ОДК импульсных рефлектометров. Дополнительно терминал выполняет функцию терминала «КТ-13», т.е. закольцовывает сигнальные проводники. Закольцовка производится снаружи терминала.
КТ-12	Разъединение системы ОДК в промежуточных точках контроля. Соединение системы ОДК в промежуточных точках контроля. Подключение импульсного рефлектометра.
КТ-12/Ш	Разъединение системы ОДК в промежуточных точках контроля. Соединение системы ОДК в промежуточных точках контроля. Подключение переносного детектора повреждений и импульсного рефлектометра.
КТ-13	Закольцовка системы ОДК. Подключение импульсных рефлектометров.
КТ-14	Подключение к системе ОДК стационарного четырехканального детектора. Подключение к системе ОДК импульсного рефлектометра. Подсоединение к системе контроля наращиваемого соединительного кабеля — для четырех трубной системы. Соединение четырех независимых систем ОДК сходящихся с разных сторон в одну тепловую камеру или другой подобный объект или расходящихся в четыре разные стороны из одного объекта.
КТ-15	Подключение к системе ОДК стационарного двухканального детектора повреждений. Подключение импульсного рефлектометра. Разъединение системы ОДК на независимые участки. Соединение двух независимых систем ОДК из разных проектов. Соединение двух разрозненных частей одной системы из одного проекта. Подсоединение к системе контроля наращиваемого соединительного кабеля. Закольцовка системы ОДК на концевых участках — для четырехтрубной системы.
КТ-15/Ш	Подключение импульсного рефлектометра. Подключение переносного детектора повреждений. Выполняет ту же функцию, что и «КТ-11», но только для четырех труб одновременно. Разъединение системы ОДК на независимые участки. Соединение двух независимых систем ОДК из разных проектов. Соединение двух разрозненных частей одной системы из одного проекта (в случае, когда система разъединена на части трубами или задвижками, не изолированными пенополиуретаном). Подсоединение к системе контроля наращиваемого соединительного кабеля. Закольцовка системы ОДК на концевых участках. Выполняет ту же функцию, что и «КТ-13», но только для четырех труб одновременно.
КТ-16	Соединение трех независимых систем ОДК, сходящихся в одной тепловой камере (или другом подобном объекте). Подключение к системе ОДК импульсного рефлектометра.

Детектор повреждений
определяет вид и наличие дефектов трубопровода. Местоположение дефекта детектор не определяет.

Виды детекторов	Особенности
— стационарный	Обеспечивает постоянный контроль; Работают от электрического питания 220 В; Устанавливается стационарно только на одном объекте; Одновременно контролирует от 1-го до 4-х трубопроводов; Оснащены звуковой сигнализацией; Подключение СОДК через терминалы «КТ-15», «КТ-14».
— переносной	Обеспечивают только периодический контроль; Работает автономно, от батареи типа «Крона» Одним прибором можно контролировать не ограниченное количество трубопроводов; Подключается к системе ОДК через терминалы «КТ-11», «КТ-12/Ш», «КТ-15/Ш»
-многоуровневый	Имеет пять дополнительных уровней индикации сопротивления изоляции: — «Уровень 1» более 1 МОм; — «Уровень 2» от 500 кОм до 1 МОм; — «Уровень 3» от 100 кОм до 500 кОм; — «Уровень 4» от 50 кОм до 100 кОм; — «Уровень 5» от 5 кОм до 50 кОм. Позволяет зафиксировать дефект на ранней стадии

Марка	Наименование
ДПП-А	Детектор повреждений переносной
ДПП-АМ	Детектор повреждений переносной многоуровневый
ДПС-2А	Детектор повреждений стационарный двухканальный
ДПС-2АМ	Детектор повреждений стационарный двухканальный многоуровневый
ДПС-4А	Детектор повреждений стационарный четырехканальный
ДПС-4АМ	Детектор повреждений стационарный четырехканальный многоуровневый

Локатор — импульсный рефлектометр «Рейс — 105Р»

Назначение:

Импульсный рефлектометр предназначен для определения местоположения дефектов на трубопроводах в ППУ-изоляции с системой оперативного дистанционного контроля (ОДК).

Определяемые дефекты:

• Намокание изоляции (свищ, повреждение оболочки).
• Обрыв проводников сигнальной системы ОДК.
• Замыкание сигнального провода на трубу.

Отличительные особенности:

• Компактность.
• Меню на русском языке.
• Большой объем памяти (до 200 рефлектограмм)
• Поставляется с программным обеспечением.
• Транспортируется в наплечной сумке-чехле.
• Стоимость ниже зарубежных аналогов.

Возможности прибора:

• Определение дефектов на ранней стадии их развития — до срабатывания детекторов повреждений.
• Обнаружение дефектов без нарушения режима работы теплосети.
• Запоминание и хранение результатов измерений.
• Обмен информацией с персональным компьютером.

Технические характеристики:

Наименование	Значение
Диапазоны измеряемых расстояний	От 17 до 25600 м.
Инструментальная погрешность измерения расстояния:	Не более 0,2% (на диапазонах 100…25600 м) Не более 0,8% (на диапазонах 25, 50 м)
Выходное сопротивление:	20…470 Ом, плавно регулируемое
Зондирующие сигналы:	Импульс амплитудой 5 В, длительностью 7 нс…10 мкс (дискрет 4 нс) Автоматическая и ручная установка длительности
Растяжка:	Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, … 131072 раза.
Отсчет расстояния:	При помощи двух вертикальных курсоров: нулевого и измерительного
Память:	Возможность запоминания более 200 рефлектограмм, 2 режима запоминания. Время хранения информации во внутренней памяти не менее 10 лет.
Отображение информации:	Рефлектограммы и результаты обработки отображаются в графическом виде. Режимы, параметры и информация — в алфавитно-цифровом и символьном виде.
Дисплей:	Встроенный, на основе ЖК панели 128х64 точек (70х40 мм)
Питание:	4.2 — 6 В от встроенных аккумуляторов 200 — 240 В, 47 — 400 Гц от сети переменного тока 11-15 В от сети постоянного тока (через отдельно поставляемый блок питания-зарядки)
Потребляемая мощность:	Не более 2,5 Вт
Условия эксплуатации:	Диапазон рабочих температур: от минус 100 С до плюс 500 С
Габаритные размеры:	106 х 224 х 40 мм
Масса:	Не более 0,7 кг (со встроенными аккумуляторами)

Контрольно-монтажный тестер предназначен для измерения:

• сопротивления изоляции;
• сопротивления проводников.

Используется при:

• производстве трубы;
• монтаже трубопровода;
• приемке/сдаче трубопровода в эксплуатацию;
• эксплуатации трубопровода.

Купить комплектующие и расходные материалы к системе ОДК и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону  (351)7779498
