ВРУ 200А с АВР, 2 ввода, 2 секции распределения (6х125А, 8х63А, 6х16А)
Вводно-распределительное устройство ВРУ 200А c АВР (ВРУ-Б-(200+200)-03-12).
Шкаф ВРУ-Б-(200+200)-03-12 напольного исполнения, с коммерческим учетом электроэнергии на вводах. Предназначен для ввода и распределения питания силового оборудования 1-й категории электроприемников — перерыв в электроснабжении может повлечь за собой опасность для жизни людей, значительный ущерб предприятию, массовый брак продукции, расстройство сложного технологического процесса и т.д. Перерыв в питании допускается на время включения резервного источника питания.
Оба ввода являются рабочими, каждая секция распределения питается от своего ввода. При нарушении питания на одном из вводов, происходит автоматическое переключение на питание от исправного ввода.
Характеристики:
- Вводные аппараты – выключатели-разъединители Nh50 400А с видимым разрывом.
-
Автоматический ввод резерва с контролем напряжения по двум вводам выполнен на базе двух моноблочных АВР 200А серии NZ7, соединенных по схеме крест на крест (2-в-2).
В основе конструкции моноблочных АВР NZ7 автоматические выключатели в литом корпусе с одним общим моторным приводом.
-
Секции распределения выполнены на автоматических выключателях в литом корпусе NM1 и/или модульного типа NB1-63/DZ158. Максимальное количество отходящих автоматов 3Р на одну секцию — 20 шт:
- NXB-125C 3P 125A 10kA х-ка C — 6 шт.
- NXB-63C 3P 16A 6kA х-ка C — 6 шт.
- NXB-63C 3P 63A 6kA х-ка C — 8 шт.
- Габариты 2100х2400х600 мм.
Настройки АВР:
- Нижняя граница напряжения от 160В
- Верхняя граница напряжения до 290В
- Задержка времени перехода на резервный ввод от 0с до 180с. Предотвращает ложные срабатывания АВР при кратковременных просадках напряжения в сети.
Схема ВРУ-Б-(200+200)-03-12:
Преимущества работы с нами:
В короткий срок рассчитаем вам точную смету по проекту, объясним нюансы изготовления и предложим наиболее подходящие конструктивные решения.
Поможем составить описательную часть проекта. Впоследствии изготовим конечному заказчику рассчитанные НКУ на нашем производственном предприятии в сжатые сроки. Действует программа стимулирования.
Поставим необходимые электромонтажные изделия, а также изготовим шкафы и щиты для энергоснабжения объекта точно в срок. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Отлаженная логистика нашими силами и за наш счет.
Поставим продукцию в соответствии с требованиями службы эксплуатации точно в срок и по минимальной цене.
Обеспечим быстрое согласование заявки с вашим энергетиком.
С удовольствием участвуем во внутренних тендерах предприятий среди поставщиков для предложения наиболее правильного технического решения и оптимальной стоимости.
Отлаженная логистика нашими силами и за наш счет.
Изготовим для вас надежное изделие, которое полностью решит требуемую технологическую задачу, либо поставим необходимые комплектующие для самостоятельной сборки.
Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Вы получите безаварийную и постоянную работу участка электроснабжения без простоев и потерь от недопроизводства.
Мы являемся официальным дистрибьютором CHINT в России, поэтому все комплектующие для сборки шкафов АВР мы получаем по оптовой цене без наценок посредников. Это позволяет нам предложить своим клиентам максимально выгодные условия.
Примеры наших проектов ВРУ:
Производственная площадка
Общая площадь производственных помещений 900 м²: сборочный цех, цех металлообработки, склад комплектующих и готовой продукции. На производстве заняты 56 мастеров и инженеров.
Кабельно-проводниковая продукция и медная шина для производства только ГОСТ.
Металлокорпуса для АВР мы изготавливаем самостоятельно из холоднокатаного листа производства НЛМК. Так мы приводим к единому стандарту все конструкции серийных распределительных шкафов из каталога.
Для производства напольных корпусов мы используем только оцинкованный металл толщиной 2 мм для большей стойкости к коррозии и жесткости каркаса. Для навесных шкафов используем холоднокатаный стальной лист толщиной 1,5 мм.
В цехе металлообработки стоит один координатно-револьверный пробивной пресс Abamet AMPe-750 и два гидравлических листогибочных пресса Abamet AMB-10031.
Сертифицированное качество
На все устройства ввода и распределения электроэнергии даём расширенную гарантию 2 года. Но реальный срок эксплуатации значительно больше — при правильном использовании изделие прослужит вам 25 лет.
У нас есть обязательный сертификат на продукцию собственного производства ТР ТС 004/2011 «О безопасности низковольтного оборудования» и сертификаты менеджмента качества ISO 9001:2005 / DAkkS DIN EN ISO 9001:2015. Поэтому мы так уверены в качестве своей продукции.
Остались вопросы? — Отправьте запрос на [email protected], позвоните по телефону, указанному на сайте или оформите заказ.
Наши менеджеры свяжутся с Вами в кратчайшие сроки и ответят на все интересующие Вас вопросы.
Возникли сложности с выбором распределительного устройства? — обращайтесь, и мы подберем нужный вариант, ответим на вопросы и сориентируем по ценам и срокам.
Характеристики
Артикул:
ВРУ-Б-(200+200)-03-12
Производитель:
BONPET
тип коммутации АВР:
моноблок
исполнение:
напольное
количество вводов:
2
комплектующие:
CHINT Electric
степень защиты корпуса:
IP31
номинальный ток:
200А
Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения
Конфигурация любого вводного устройства здания зависит от категории электроснабжения.
По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.
Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.
1 III категория элекроснабжения.
Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения
Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.
2 II категория элекроснабжения.
При проектировании вводного устройства по II категории можно выделить две основные схемы.
Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель
Эта схема отличается от предыдущей лишь вводным отключающим аппаратом.
Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.
Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели
Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.
3 I категория элекроснабжения.

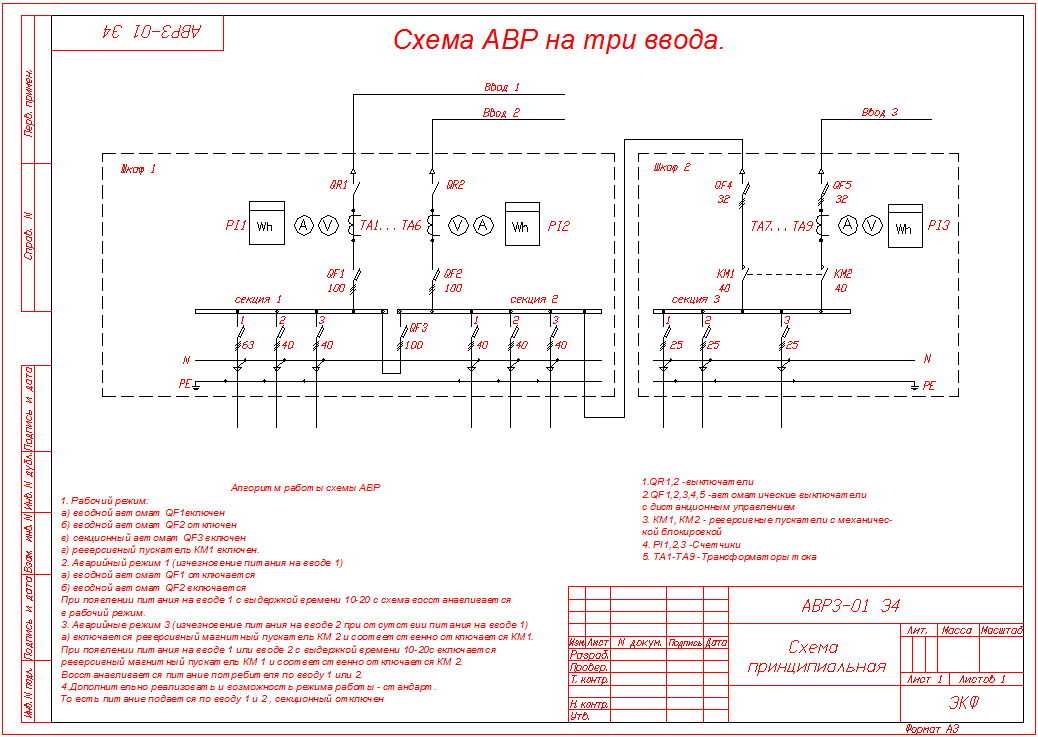

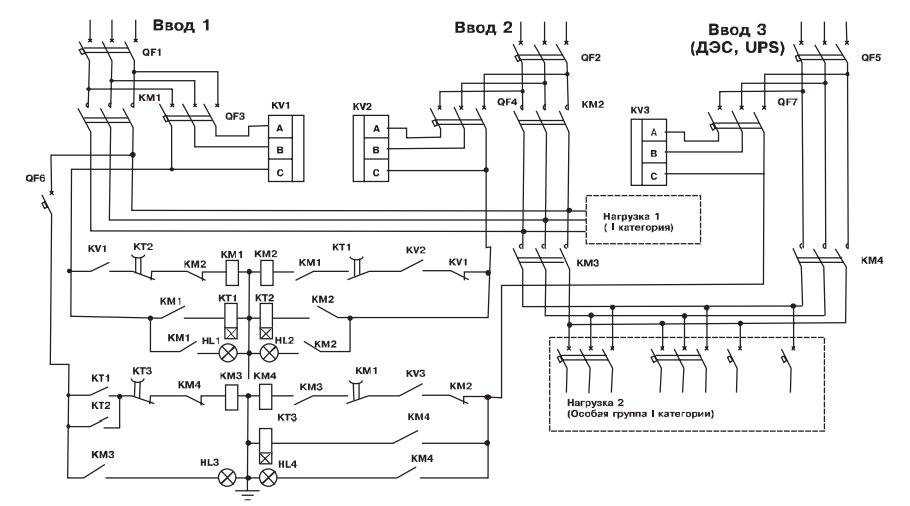

Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.
0 и АВР 3.1.
Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель
В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.
Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели
Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.
P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт.
2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.
Советую почитать:
Что такое операционный усилитель?
Что такое операционный усилитель?
Next: Что такое буферизация
Вверх: Фон
Предыдущий: Что такое ссылка
Усилитель напряжения представляет собой специальную схему, которая принимает
входное напряжение и выходное напряжение,
что пропорционально
входное напряжение.
Коэффициент пропорциональности называется
усиление усилителя. Если , то
усилитель на самом деле делает усиливают входное напряжение. Если
, то усилитель ослабляет входной
Напряжение.
Операционный усилитель или операционный усилитель — это специальный
интегральная схема, принимающая два входных напряжения,
и . Выход операционного усилителя представляет собой одно напряжение
(относительно земли), так что
а таких очень и очень много. В других
Другими словами, операционный усилитель представляет собой интегральную схему.
который ведет себя как дифференциальный усилитель с высоким коэффициентом усиления. Это
усиливает разницу между двумя входными напряжениями.
Символом операционного усилителя является треугольник,
имеет два входа и один выход. Этот символ показан
ниже на рис. 2. Вход с
положительный знак называется неинвертирующей клеммой, а
вход со знаком минус называется инвертирующим
Терминал. В дополнение к двум входам и одному выходу,
операционный усилитель должен иметь два напряжения питания .
Это
показаны две дополнительные линии, выходящие сверху и
нижней части треугольника на рис. 2.
выходные напряжения, генерируемые операционным усилителем, будут ограничены
лежат в пределах этих двух напряжений питания. Для правильной работы
верхнее напряжение питания должно быть не менее 7-9вольт и
нижнее предложение может быть меньше или равно 0
вольт.
Как упоминалось выше, операционный усилитель представляет собой ИС, которая действует как
дифференциальный усилитель с высоким коэффициентом усиления. Выигрыш на самом деле очень
большой, где-то порядка . Кроме того
к этому схема операционного усилителя разработана таким образом, чтобы устройство
имеет очень высокое входное сопротивление и очень низкое выходное
сопротивление. Это означает, что мы можем смоделировать операционный усилитель, используя
источник напряжения, управляемый зависимым напряжением.
А
зависимый источник — это источник напряжения/тока, значение которого
является функцией некоторого другого напряжения/тока в цепи.
В вашем учебнике должны обсуждаться эти идеализированные схемы.
элементы более подробно.
Зависимые источники напряжения очень хороши.
аппроксимация поведения операционного усилителя. Другими словами,
операционный усилитель представляет собой схему, которая была спроектирована для
быть хорошо аппроксимируемым идеализированным элементом схемы. Этот
означает, что мы можем надежно использовать модели операционных усилителей для
прогнозировать поведение схем операционных усилителей с высоким
уверенность в том, что наши аналитические прогнозы будут
дублируется физическим устройством. Этот простой факт заставляет
операционный усилитель — один из самых полезных строительных блоков в аналоговом
схемотехника.
Для правильной работы на операционный усилитель должно подаваться напряжение
это больше, чем диапазон дифференциального входа
напряжения.
Эти другие напряжения называются источником питания .
напряжения и обозначаются как
и
на рис. 2. На практике
два типа операционных усилителей. Двухсторонние операционные усилители имеют поставку
напряжение вольт (где какой-то положительный
напряжение от 9 до 15 вольт). Это означает, что вывод
операционного усилителя может колебаться между этими положительными и отрицательными
напряжения питания. Односторонний операционный усилитель имеет напряжение питания
вольт и земли. Это означает, что вывод может
качается только от 0 до вольт. В наших лабораториях мы будем
с использованием одностороннего операционного усилителя, известного как LM660.
Операционный усилитель, который входит в комплект, представляет собой
стандартный односторонний счетверенный операционный усилитель (LM660). По синглу
стороны, мы имеем в виду, что напряжения питания вольты
и заземление (а не вольты). Под четверкой мы подразумеваем
что на одном чипе 4 операционных усилителя. Распиновка для
LM660 показан ниже на рисунке 3.
Следующий: Что такое буферизация
Вверх: Фон
Предыдущий: Что такое ссылка
2009-02-01
12 Объяснение простых схем и проектов ИС 4093
4093 представляет собой 14-контактный корпус, содержащий четыре триггера Шмитта с двумя входами и положительной логикой, как показано на следующем рисунке. Можно управлять четырьмя вентилями И-НЕ по отдельности или вместе.
Отдельные логические элементы IC 4093 работают следующим образом.
Как видите, каждый вентиль имеет два входа (A и B) и один выход. Выход меняет свое состояние с максимального уровня питания (VDD) на 0 В или наоборот в зависимости от того, как питаются входные контакты.
Этот выходной отклик можно понять из таблицы истинности логического элемента И-НЕ 4093, как показано ниже.
Понимание 4093 Таблица истинности
Из вышеприведенной таблицы истинности мы можем интерпретировать логические операции вентиля, как описано ниже: уровень (ВДД).
Передаточные характеристики четырехъядерного NAND-триггера Шмитта 4093 показаны на следующем рисунке. Для всех уровней положительного напряжения питания (VDD) передаточная характеристика затворов имеет одинаковую базовую структуру сигнала.
Общие сведения о триггерах Шмитта и гистерезисе IC 4093
Одной из отличительных особенностей вентилей NAND IC 4093 является то, что все они являются триггерами Шмитта.
Так что же такое триггеры Шмитта?
Триггеры Шмитта IC 4093 представляют собой уникальную разновидность логических элементов И-НЕ. Одной из самых полезных функций является то, как быстро они реагируют на входящие сигналы.
Логические вентили с триггером Шмитта активируются и переключают свои выходы в высокий или низкий уровень только после того, как их входной логический уровень достигнет подлинного уровня. Это известно как гистерезис.
Способность триггера Шмитта создавать гистерезис является важной характеристикой (обычно около 2,0 В при питании 10 В).
Давайте быстро взглянем на схему генератора, изображенную на рис. А ниже, чтобы лучше понять гистерезис. На рисунке B сравниваются формы входного и выходного сигналов схемы генератора.
Если вы посмотрите на рис. A, то увидите, что вход затвора на контакте 1 подключен к шине положительного напряжения, тогда как вход на контакте 2 подключен к соединению конденсатора (C) и резистора обратной связи (R ).
Конденсатор остается разряженным, а входы и выходы затвора находятся под нулевым напряжением (логический 0) до тех пор, пока питание постоянного тока не будет включено в цепь.
Как только питание постоянного тока включается в схему генератора, контакт 1 затвора мгновенно становится высоким, хотя контакт 2 остается низким.
Выход логического элемента НЕ-И становится высоким в ответ на входную ситуацию (проверьте время t0 на рис. B).
В результате резистор R и конденсатор С начинают заряжаться до тех пор, пока не достигнет уровня VN. Теперь вывод 2 мгновенно становится высоким, как только заряд конденсатора достигает уровня VN.
Теперь, поскольку оба входа вентиля имеют высокий уровень (см. время t1), выход вентиля становится низким. Это заставляет C разряжаться через R, пока не достигнет уровня VN.
Когда напряжение на выводе №2 падает до уровня VN, выход затвора возвращается к высокому уровню. Эта серия выходных циклов ВКЛ/ВЫКЛ продолжается до тех пор, пока цепь остается под напряжением.
Вот как колеблется цепь.
Если мы посмотрим на временной график, то обнаружим, что выход становится низким только тогда, когда вход достигает значения Vp, а выход становится высоким только тогда, когда вход становится ниже уровня VN.
Это определяется зарядкой и разрядкой конденсаторов через интервалы времени t0, t1, t2, t3 и т. д.
Из приведенного выше обсуждения видно, что выход триггера Шмитта переключается только тогда, когда вход определяется низкий уровень ВН, а высокий уровень Вп. Это действие триггера Шмитта для включения/выключения в ответ на четко определенные пороговые значения входного напряжения называется гистерезисом.
Одним из основных преимуществ схемы генератора Шмитта является то, что он автоматически запускается при включении схемы.
Напряжение питания управляет рабочей частотой схемы. Это примерно 1,2 МГц для источника питания 12 В и падает при уменьшении напряжения питания. C должен иметь минимальное значение 100 пФ, а R не ниже 4,7 кОм.
IC 4093 Circuit Projects
ИС 4093 триггера Шмитта представляет собой универсальную микросхему, которую можно использовать для построения множества интересных схемных проектов. Четыре триггера Шмитта, находящиеся внутри одной микросхемы 4093, можно настроить для многих полезных реализаций.
В этой статье мы обсудим некоторые из них. В следующем списке представлены названия 12 интересных проектов схем IC 4093. Каждый из них будет подробно рассмотрен в последующих параграфах.
- Простой пьезодрайвер
- Цепь автоматического уличного освещения
- Цепь защиты от вредителей
- Цепь сирены высокой мощности
- Цепь таймера выключения с задержкой
- Цепь сенсорного переключателя ВКЛ/ВЫКЛ
- 00087 Цепь детектора лжи
- Цепь инжектора сигнала
- Цепь драйвера люминесцентной лампы
- Цепь мигателя люминесцентной лампы
- Цепь мигателя световой лампы
Датчик дождя
1) Простая схема пьезоэлектрического драйвера
один IC 4093, как показано на приведенной выше принципиальной схеме.
Один из триггерных вентилей Шмитта N1 оснащен схемой регулируемого генератора. Выход этого генератора представляет собой прямоугольную волну с частотой, определяемой емкостью конденсатора C1 и настройкой потенциометра P1.
Выходная частота N1 подается на вентили N2, N3, N4, которые соединены параллельно. Эти параллельные вентили работают как буфер и усилитель тока. Вместе они помогают увеличить токовую мощность выходной частоты.
Усиленная частота подается на базу транзистора BC547, который дополнительно усиливает частоту для управления подключенным пьезопреобразователем. Теперь пьезопреобразователь начинает довольно громко жужжать.
Если вы хотите еще больше увеличить громкость пьезоэлемента, вы можете попробовать добавить катушку зуммера на 40 мкГн прямо через пьезопровода.
2) Автоматическая схема уличного освещения
Другим прекрасным вариантом использования IC 4093 может быть простая схема автоматического уличного освещения, как показано на приведенной выше схеме.
Здесь вентиль N1 подключен как компаратор. Он сравнивает потенциал, генерируемый сетью резистивных делителей, образованной сопротивлением LDR, и сопротивлением потенциометра R1.
На этом этапе N1 эффективно использует функцию гистерезиса встроенного триггера Шмитта. Он гарантирует, что его выход изменяет состояние только тогда, когда сопротивление LDR достигает определенного экстремального уровня.
Как это работает
В дневное время, когда на LDR достаточно света, его сопротивление остается низким. В зависимости от настройки P1, это низкое сопротивление создает низкий логический уровень на входных контактах N1, что приводит к тому, что его выход остается высоким.
Этот высокий уровень подается на входы буферной ступени, созданной параллельным соединением N2, N3, N4.
Поскольку все эти вентили настроены как вентили НЕ, выходной сигнал инвертируется. Высокая логика от N1 инвертируется в низкую логику на выходе вентилей N2, N3, N4. Этот низкий логический уровень или 0 В достигает базы транзистора T1 драйвера реле, так что он остается выключенным.
Это, в свою очередь, приводит к тому, что реле остается выключенным, а его контакты находятся на размыкающих контактах.
Лампа, настроенная на замыкающие контакты реле, остается выключенной.
Когда наступает темнота, освещение на LDR начинает уменьшаться, что приводит к увеличению его сопротивления. За счет этого начинает расти напряжение на входе N1. Функция гистерезиса затвора N1 «ждет», пока это напряжение не станет достаточно высоким, чтобы заставить его выход изменить состояние с высокого на низкое.
Как только выход N1 становится низким, он инвертируется вентилями N2, N3, N4 для создания высокого уровня на их параллельных выходах.
Этот высокий уровень включает транзистор и реле, после чего также загорается светодиод. Таким образом, когда наступает вечер или темнота, прикрепленная уличная лампочка автоматически включается.
На следующее утро процесс идет в обратном порядке, и лампа уличного фонаря автоматически выключается.
3) Схема отпугивания вредителей
Если вы хотите построить дешевое, но достаточно эффективное устройство для отпугивания крыс или грызунов, то эта простая схема может вам помочь.
Опять же, эта конструкция также включает 4 триггерных затвора Шмитта от одной ИС 4093.
Конфигурация очень похожа на схему пьезодрайвера, за исключением включения понижающего трансформатора.
Высокочастотный сигнал, который может подойти для отпугивания вредителей, тщательно настраивается с помощью P1.
Эта частота усиливается тремя параллельными затворами и транзистором Q1. Коллектор Q1 можно увидеть сконфигурированным с первичной обмоткой трансформатора на 6 В.
Трансформатор повышает частоту до высокого уровня напряжения 220 В или 117 В в зависимости от спецификации напряжения вторичной обмотки трансформатора.
Это повышенное напряжение подается на пьезопреобразователь для создания высокочастотного шума. Этот шум может сильно беспокоить вредителей, но может быть неслышимым для человека.
Высокочастотный шум в конечном итоге заставляет вредителей покинуть территорию и убежать в какое-нибудь другое спокойное место.
4) Цепь сирены высокой мощности
На рисунке ниже показано, как можно использовать IC 4093 для построения мощной схемы сирены.
Тон сирены полностью регулируется ручкой потенциометра.
Несмотря на простоту настройки, схема в этом примере действительно способна воспроизводить громкий звук. Это позволяет n-канальный полевой МОП-транзистор, питающий динамики.
Этот конкретный полевой МОП-транзистор имеет сопротивление выходного стока к истоку всего три миллиома и может работать напрямую с использованием логических схем CMOS. Кроме того, его ток стока может достигать 1,7 А при пиковом напряжении сток-исток 40 В.
МОП-транзистор можно напрямую нагружать громкоговорителем, поскольку он практически неразрушим.
Для управления схемой достаточно установить высокий логический уровень на входе ENABLE (что также можно реализовать с помощью обычного переключателя вместо цифрового источника).
Затвор N2 колеблется в результате импульсов от триггера Шмитта N1, как только на входе 5 появляется высокий уровень. Выход затвора N2 подается на полевой МОП-транзистор через буферный каскад, построенный вокруг N3.
Предустановка P1 позволяет модулировать частоту N2.
5) Таймер выключения с задержкой и зуммером
Микросхема 4093 также может быть использована для построения полезной, но простой схемы таймера выключения с задержкой, как показано на рисунке выше. При включении питания начинает гудеть пьезоизлучатель, указывая на то, что таймер не установлен.
Таймер устанавливается при кратковременном нажатии кнопки ВКЛ.
При нажатии кнопки C3 быстро заряжается и применяет высокий уровень логики на входе соответствующего вентиля 4093. Это приводит к тому, что на выходе затвора становится низкий уровень или 0 В. Этот 0 В подается на вход каскада генератора, построенного вокруг затвора N1.
Этот 0 В переводит вход затвора N1 в 0 В через диод D1 и отключает его, так что N1 не может генерировать.
Выход N1 теперь инвертирует входной логический ноль в высокий логический уровень на своем выходе, который подается на параллельные входы N2 и N3.
N2 и N3 еще раз инвертируют этот высокий логический уровень в логический ноль на базе транзистора, так что транзистор и пьезоэлемент остаются выключенными.
После заданной задержки конденсатор C3 полностью разряжается через резистор R3. Это приводит к появлению низкого логического уровня на входе соответствующего вентиля. Выход этого вентиля теперь становится высоким.
За счет этого снимается логический ноль со входа N1. Теперь N1 включен и начинает генерировать высокочастотный выходной сигнал.
Эта частота дополнительно усиливается N2, N3 и транзистором для управления пьезоэлементом. Теперь пьезоэлемент начинает гудеть, показывая, что время задержки ВЫКЛ истекло.
6) Сенсорный переключатель
На следующем рисунке показан простой сенсорный переключатель, использующий одну микросхему 4093. Работу схемы можно понять с помощью следующего объяснения.
Как только питание включается из-за конденсатора C1 на входе N1, логика на входе N1 перетаскивается на напряжение земли. Это приводит к тому, что контуры обратной связи N1 и N2 замыкаются на этом входе. Это приводит к созданию логики 0 В на выходе N2.
Логика 0 В переводит каскад привода выходного реле в состояние бездействия при первом включении питания.
Теперь представьте, что к базе транзистора T1 прикоснулись пальцем. Транзистор немедленно включится, генерируя высокий логический сигнал через C2 и D2 на входе N1.
C2 быстро заряжается и предотвращает любую последующую ошибочную активацию от прикосновения. Это гарантирует, что процедуре не помешает эффект устранения дребезга.
Вышеупомянутый высокий логический уровень немедленно меняет состояние N1/N2 на противоположное, вызывая их фиксацию и создание положительного выхода. С помощью этого положительного выхода включается каскад управления реле и соответствующая нагрузка.
Теперь следующее касание пальца должно привести к тому, что схема вернется в исходное положение. N4 используется для достижения этой функциональности.
Как только цепь возвращается в исходное состояние, C3 постоянно заряжается (в течение нескольких секунд), вызывая появление низкого логического уровня на соответствующем входе N3.
Однако другой вход N3 уже поддерживается на низком логическом уровне резистором R2, который заземлен. Теперь N3 находится в идеальном состоянии в режиме ожидания, «готовом» к следующему входящему сенсорному триггеру.
7) Датчик дождя
IC 4093 также можно идеально настроить для создания схемы датчика дождя с генератором для зуммера.
Батарея 9 В может использоваться для питания схемы, и из-за чрезвычайно низкого потребления тока она прослужит минимум год. Его необходимо заменить через год, так как тогда ему будет не хватать надежности из-за саморазряда.
В своей простейшей форме устройство состоит из детектора дождя или воды, бистабильного R-S, генератора и каскада для предупредительного зуммера.
Выброшенный кусок печатной платы размером 40 на 20 мм служит датчиком воды. Проводные соединения можно было использовать для соединения всех дорожек печатной платы. Чтобы предотвратить коррозию гусениц, их можно залужить.
При включении питания бистабильный режим сразу включается через последовательную цепь R1 и C1.
Сопротивление между двумя наборами дорожек на плате датчика действительно очень велико, пока она сухая. Однако сопротивление быстро снижается при обнаружении влаги.
Датчик и резистор R2 соединены последовательно, и вместе они образуют делитель напряжения, зависящий от влажности. Как только вход 1 N2 становится низким, он сбрасывает бистабильный R-S. В результате включается генератор N3, а затвор N4 приводит в действие зуммер.
8) Детектор лжи
Другим отличным способом использования вышеуказанной схемы может быть детектор лжи.
Для детектора лжи чувствительный элемент заменяется двумя отрезками проволоки с зачищенными и залуженными концами.
Затем допрашиваемому дают оголенные провода, чтобы он крепко держал их. Зуммер начинает звучать, если цель лжет. Эта ситуация возникает из-за влаги, образующейся на рукоятке человека из-за нервозности и чувства вины.
Значение R2 определяет чувствительность схемы; здесь могут потребоваться некоторые эксперименты.
Заблокировав переключатель S1 в положении ON, генератор (и, следовательно, зуммер) можно отключить.
9) Инжектор сигнала
Микросхему 4093 можно эффективно настроить для работы в качестве схемы аудиоинжектора. Это устройство можно использовать для поиска и устранения неисправностей неисправных частей в каскадах аудиосхем.
Если вы когда-либо пытались починить собственную звуковую систему, возможно, вы полностью знакомы с возможностями инжектора сигнала.
Инжектор сигнала, для неспециалистов, представляет собой простой генератор прямоугольных импульсов, предназначенный для подачи звуковой частоты в тестируемую цепь.
Может использоваться для обнаружения и идентификации неисправного компонента в цепи. Схема инжектора сигнала также может быть использована для исследования радиочастотных участков приемников AM/FM.
На приведенном выше рисунке схематически показан инжектор сигналов. Секция генератора или генератора прямоугольных импульсов построена вокруг одного затвора (IC1a).
Значения конденсатора C1 и резистора R1/P1 задают частоту генератора, которая может составлять около 1 кГц. Регулируя значения P1 и C1 для каскада генератора, можно изменить частотный диапазон схемы.
Прямоугольный выходной сигнал схемы переключается ВКЛ/ВЫКЛ по всей шине питания. Для питания схемы можно было использовать напряжения питания от 6 до 15 вольт.
Однако вы также можете использовать батарею 9 В. Выход затвора N1 соединен последовательно с остальными тремя затворами ИС 409.3. Эти 3 ворот можно увидеть соединенными параллельно друг другу.
При таком расположении выходной сигнал генератора надлежащим образом буферизуется и усиливается до уровня, достаточного для питания тестируемой схемы.
Как пользоваться инжектором сигнала
Для устранения неполадок в цепи с помощью инжектора сигнал подается на компоненты сзади вперед. Допустим, вы хотите устранить неполадки в AM-радио с инжектором. Вы начинаете с подачи частоты инжектора на базу выходного транзистора.
Если транзистор и другие детали, следующие за ним, исправны, сигнал будет слышен через динамик. В случае, если сигнал не слышен, сигнал инжектора передается вперед к динамику до тех пор, пока динамик не воспроизведет звук.
Деталь, непосредственно предшествующая этой точке, скорее всего, неисправна.
10) Драйвер люминесцентной лампы
На приведенном выше рисунке показана схема инвертора люминесцентного света с использованием IC 409.3. Схема может использоваться для питания люминесцентной лампы от двух 6-вольтовых перезаряжаемых батарей или 12-вольтовой автомобильной батареи.
С небольшими изменениями эта схема практически идентична предыдущей.
В существующем формате Q1 попеременно переключается с насыщения на отсечку с помощью буферизованного выхода генератора.
Первичная обмотка транзистора T1 подвергается нарастающему и падающему магнитному полю в результате переключения коллектора транзистора Q1, подключенного к одному выводу повышающего трансформатора.
В результате вторичная обмотка T1 испытывает индукцию значительно большего флуктуирующего напряжения.
На люминесцентную лампу подается напряжение, создаваемое во вторичной обмотке Т1, благодаря чему она загорается быстро и без мерцания.
Люминесцентная лампа мощностью 6 Вт может питаться от схемы с питанием 12 В. При использовании двух 6-вольтовых перезаряжаемых жидких аккумуляторов схема потребляет всего 500 мА.
Таким образом, от одной зарядки можно добиться нескольких часов работы. Лампа будет работать значительно иначе, чем при питании от сети переменного тока 117 вольт или 220 вольт.
Стартер или подогреватель не требуются, так как трубка питается высоковольтными колебаниями. При построении схемы выходной транзистор необходимо установить на радиатор. Трансформатор может быть довольно маленьким с первичным напряжением 220 В или 120 В и вторичным напряжением 12,6 В, 450 мА.
11) Флуоресцентная вспышка
Флуоресцентная вспышка, показанная на рисунке выше, включает в себя каскады как схемы основного генератора 4093, так и схемы драйвера люминесцентного света 4093.
Эта конструкция, состоящая из двух генераторов и каскада усилителя/буфера, может быть использована в качестве проблесковой сигнальной лампы для транспортных средств. Как видно, здесь одна из выводов каскада усилителя/буфера N3 соединяется с выходом первого генератора (N1).
Второй генератор, построенный вокруг N2, обеспечивает вход для другой ветви усилителя (N3). Две независимые RC-цепи осцилляторов определяют свои рабочие частоты. С помощью транзистора Q1 система формирует частотно-модулированный импульсный выход.
Этот переключающий выход индуцирует импульс высокого напряжения во вторичной обмотке трансформатора T1. Его выход становится низким только тогда, когда оба сигнала, подаваемые на IC1c, становятся высокими. Этот низкий уровень отключает Q1, и, в конце концов, лампа начинает мигать.
12) Световая сигнальная лампа
Световая люминесцентная сигнальная лампа, как показано выше, представляет собой обновление предыдущей схемы люминесцентной сигнальной лампы IC 4093.
Добавить комментарий
