Схема подключения вентилятора охлаждения ВАЗ

Оглавление:

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки – просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

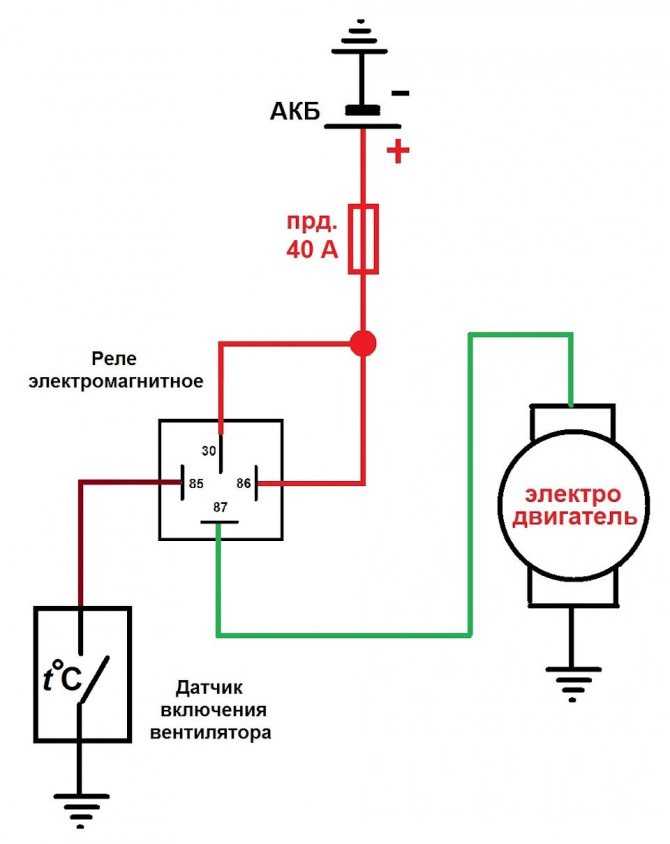

Схема включения кулера ВАЗ 2104, 2105 и 2107

вентилятор радиатора
датчик температуры (находится на радиаторе снизу)
монтажный блок
реле зажигания
замок зажигания

А – к контакту “30” генератора.

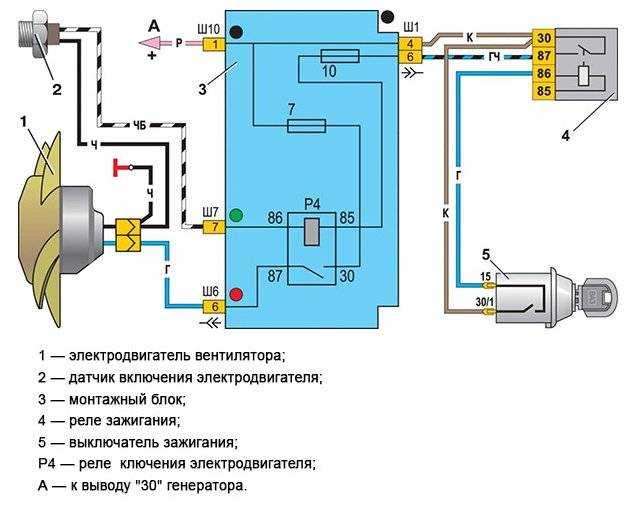

Электровентилятор охлаждения ВАЗ 2106

датчик включения электродвигателя;
электродвигатель вентилятора;
реле включения электродвигателя;
основной блок предохранителей;
выключатель зажигания;
дополнительный блок предохранителей;
генератор;
аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17. 3722

Электродвигатель вентилятора
Датчик включения электродвигателя
Монтажный блок
Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

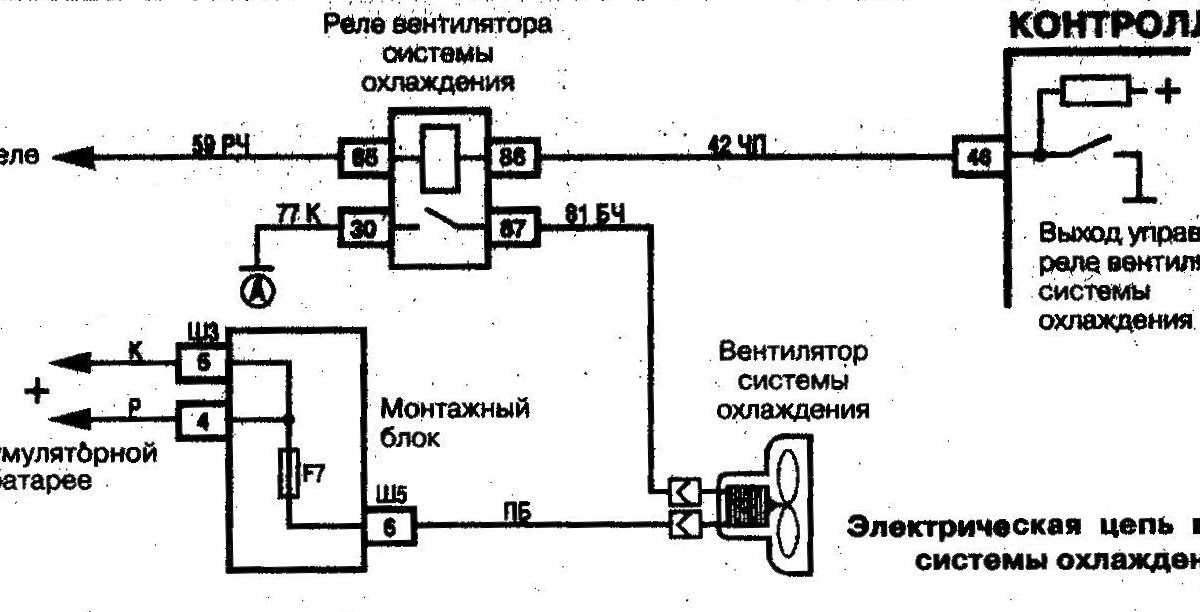

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Схема на 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
Потребляемая сила тока электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

неисправности электропривода;
перегоревшего предохранителя;
неисправного термостата;
вышедшего из строя термодатчика включения кулера;
неисправного реле ВО;
обрыва электропроводки;
неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

В автомобиле с карбюраторным мотором необходимо проверить датчик – включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена электровентилятора в авто

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

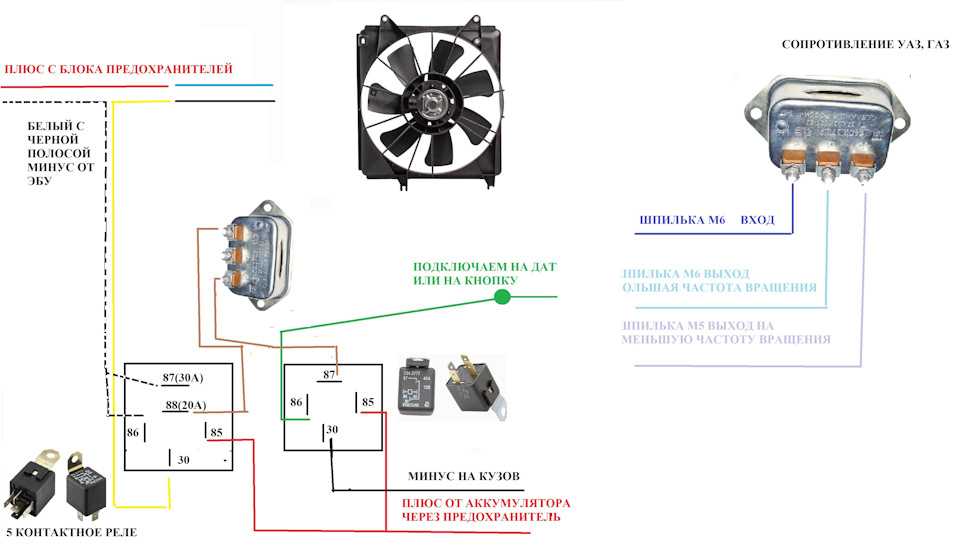

Эту проблему можно решить двумя способами: настроить температуру включения в “мозгах” или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

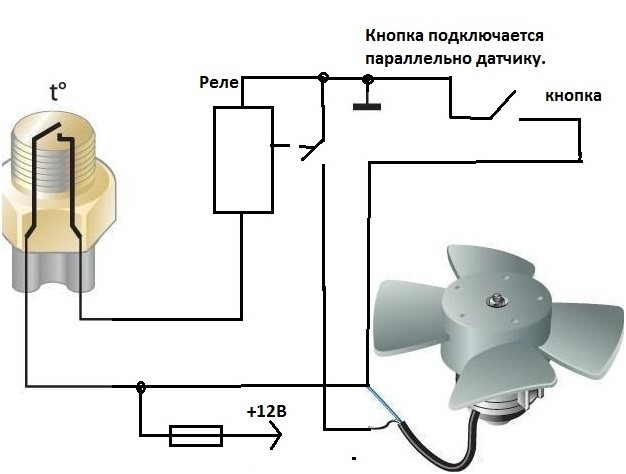

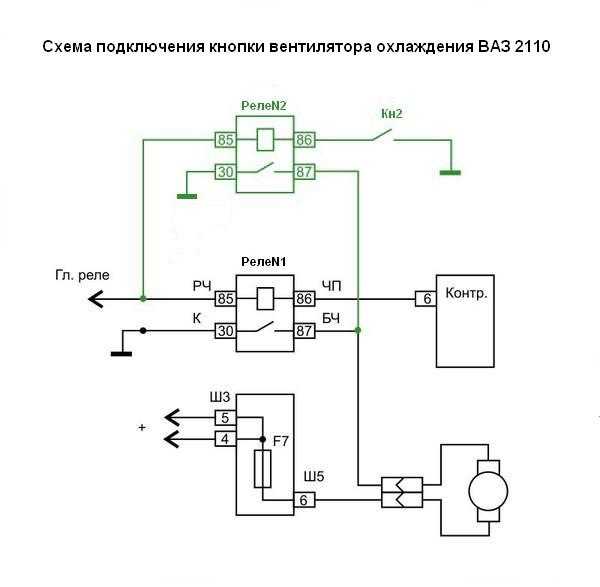

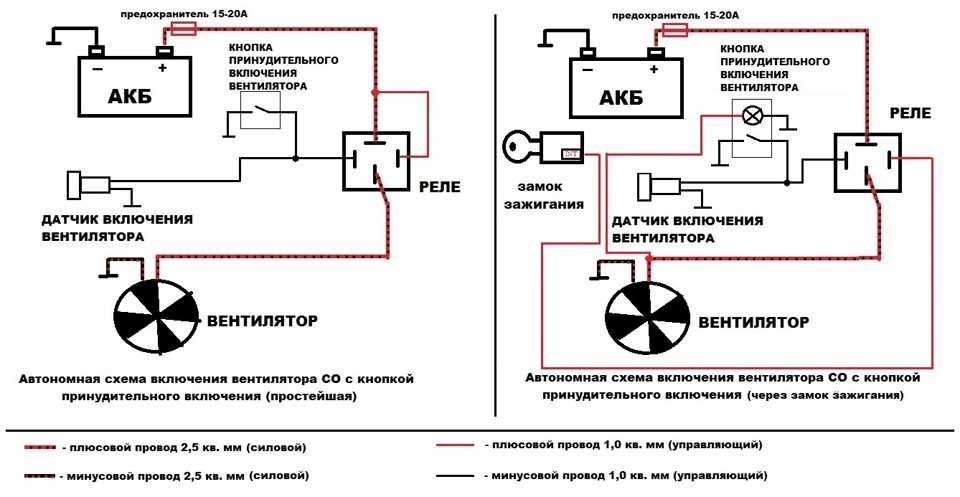

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот “тюнинг” не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео – подключение и проверка ВО

Схема включения вентилятора охлаждения ВАЗ 2110

Перейти к содержанию

Датчики Схемы

Для поддержания температурного режима двигателя используется схема включения вентилятора охлаждения ВАЗ 2110. Управление включением и отключением электродвигателя вентилятора осуществляется автоматически.

Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.

При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдёт включение необходимо сменить датчик.Если после замыкания выводов вентилятор не работает то в проверке нуждается схема включения вентилятора охлаждения и целостность предохранителя.

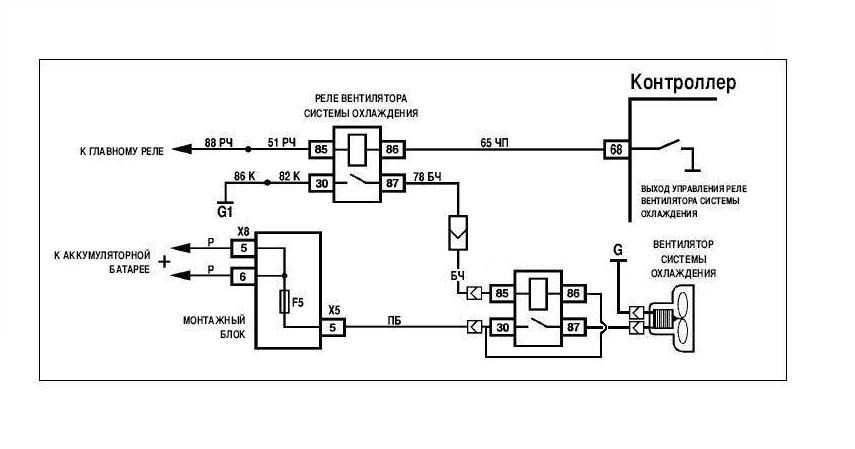

Схема включения вентилятора охлаждения ВАЗ 2110 ижекторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 с инжекторным двигателем работает за счёт электронного контроллера управления двигателем. Температура срабатывания в этом случае закладывается в программу контроллера и может быть от 100 до 105 гр. С. При неисправности датчика температуры в память контроллера заносится код ошибки Р0115, Р0116, Р0117, Р0118 и включается вентилятор при работающем двигателе.

Не включается вентилятор.

Но существуют неисправности, при которых контроллер не распознаёт неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъём с датчика температуры при работающем двигателе. При исправной схеме и нарушении в работе датчика произойдёт включение вентилятора и его отключение при возврате разъёма на место.

В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопителя со стороны пассажира. Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера.

Если не будет слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдёт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора. При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

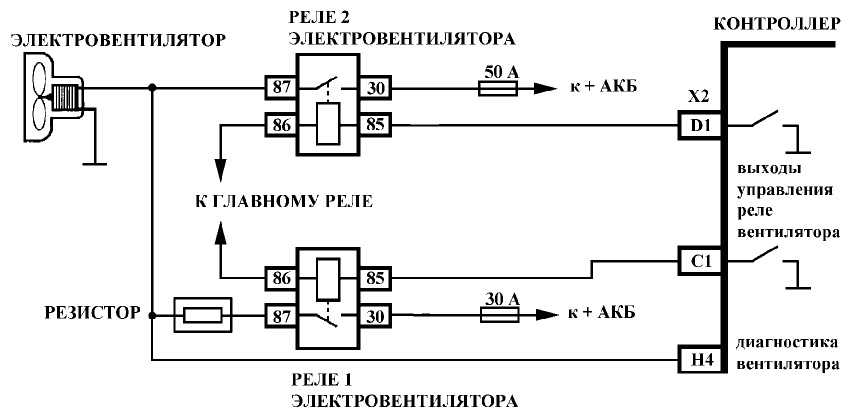

Схема включения вентилятора охлаждения инжекторного двигателя.

Неисправность цепи управления вентилятором охлаждения 1

Определение кода P0480

P0480 — это общий код неисправности OBD2, который относится к неисправности в цепи управления вентилятором охлаждения. Этот код аналогичен кодам P0481 и P0482.

Что означает код P0480

P0480 означает, что цепь управления вентилятором охлаждения 1 неисправна. ЭБУ автомобиля пытался управлять вентилятором охлаждения 1, но он не сработал или была обнаружена неисправность. Затем ECU запускает индикатор Check Engine, который загорается на приборной панели.

Что вызывает код P0480?

Неисправный вентилятор охлаждения 1
Плохое электрическое соединение в цепи вентилятора
Неисправность реле управления вентилятором вышла из строя
Неисправность датчика температуры охлаждающей жидкости
Неисправно реле давления кондиционера
VSS работает неправильно

Каковы симптомы кода P0480?

Как механик диагностирует код P0480?

Использует сканирующий прибор и проверяет любые коды, хранящиеся в ECU
Отмечает данные стоп-кадра, которые показывают температуру охлаждающей жидкости, число оборотов в минуту, скорость автомобиля и т. д. с момента установки кода
Стирает все коды
Проводит тест-драйв автомобиля и пытается воспроизвести условия из данных стоп-кадра
Выполняет визуальный осмотр системы вентилятора, тщательно проверяет работу вентилятора и ищет поврежденную или изношенную проводку
Использует сканирующий прибор для просмотра потока данных и подтверждения правильности показаний датчика VSS и точности показаний датчика температуры охлаждающей жидкости
Использует тестер реле для проверки реле управления вентилятором или переключает реле с исправным реле для проверки
Проверяет правильность работы реле давления кондиционера и соответствие его показаний спецификациям

Распространенные ошибки при диагностике кода P0480

Ошибки допускаются, когда пошаговая диагностика не проводится или этапы пропускаются полностью.
Есть много систем, которые могут быть ответственны за код P0480, и если их упустить из виду, вентилятор может быть заменен, хотя на самом деле это был датчик температуры охлаждающей жидкости, из-за которого вентиляторы не работали.

Насколько серьезен код P0480?

P0480 может стать серьезным, если автомобиль перегреется. Если автомобиль перегревается, это может привести к повреждению двигателя или его полному выходу из строя.

Если обнаружен код P0480, а вентиляторы не работают, то транспортным средством нельзя управлять.

Какой ремонт может исправить код P0480?

Замена датчика VSS
Замена датчика температуры охлаждающей жидкости двигателя
Ремонт или замена жгута проводов вентилятора
Замена вентилятора охлаждения 1
Устранение проблем с электрическим подключением
Замена реле давления переменного тока
Замена реле управления вентилятором

Доступ к потоку данных транспортного средства в реальном времени необходим для диагностики P0480. Это достигается с помощью сканера профессионального уровня. Этот тип инструментов обеспечивает гораздо больший доступ к информации, чем инструменты сканирования, которые просто считывают и очищают коды.

Нужна помощь с кодом P0480?

YourMechanic предлагает сертифицированных мобильных механиков, которые приедут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите предложение и запишитесь на прием онлайн или поговорите с консультантом по обслуживанию по телефону 1-800-701-6230.

Индикатор проверки двигателя

коды неисправностей

P0480

Залов ожидания больше нет! Наши механики приедут к вам для диагностики и исправления кода P0480.

РАСПИСАНИЕ P0480 ДИАГНОСТИКА

Получите кредит в размере 50 долларов США на последующий ремонт

«Блестящая идея» для кратковременного обнаружения

Несмотря на все достижения в области двигателей внутреннего сгорания (ДВС) за более чем столетие, поршневой ДВС все еще не очень термически эффективен, даже при работе на его наиболее эффективной нагрузке . Возможно, от 30% до 34% тепла от сжигания топлива преобразуется в механическую энергию, и даже часть этого тепла теряется из-за внутреннего трения двигателя в виде тепла. Это означает, что от 66% до 70% тепла сгорания теряется в атмосферу, в основном через выхлопные системы и системы охлаждения. Из этого отработанного тепла на двигателе с жидкостным охлаждением около половины уходит через систему охлаждения через радиатор.

Термин радиатор является неправильным, так как почти все тепло, которое он передает в атмосферу , осуществляется посредством принудительной конвекции. Я говорю «принудительно», потому что количество тепла, передаваемого в атмосферу, сильно зависит от количества воздуха, проходящего через трубки и ребра радиатора из-за движения автомобиля. Когда автомобиль неподвижен или движется медленно, через радиатор поступает недостаточно воздуха для надлежащего охлаждения двигателя, поэтому требуются некоторые средства для обеспечения дополнительного потока воздуха. Войдите в вентилятор радиатора.

В качестве примечания: однажды я продемонстрировал себе, что вентилятор радиатора не требуется ни для чего, кроме работы на холостом ходу или остановки и движения. Я сделал это, сняв вентилятор радиатора со своей машины и отправившись в поездку по пересеченной местности в середине лета. Стрелка температуры оставалась в норме на протяжении всей 4000-мильной поездки. Некоторые гонщики также снимают вентилятор с приводом от двигателя, поскольку вентилятор не требуется для скоростей гоночной трассы.

Моя копия 1927 г. «Руководство по эффективному управлению автомобилем для обывателя» есть фотография современного двигателя Hupmobile с термосифонной системой охлаждения, которая не использует насос для циркуляции охлаждающей жидкости от двигателя к радиатору и обратно. Когда охлаждающая жидкость в двигателе нагревается, она расширяется и поднимается вверх по верхнему патрубку радиатора к радиатору, где по мере охлаждения охлаждающая жидкость сжимается и стекает вниз, в конечном счете, обратно в двигатель. Подавляющее большинство Ford Model T использовали аналогичную систему. Как и следовало ожидать, эта конструкция не пережила эволюцию ДВС. И у Hupmobile, и у Model T был охлаждающий вентилятор с приводом от двигателя, так что в таких вентиляторах нет ничего нового.

Несмотря на простоту и экономичность, вентиляторы с приводом от двигателя имеют некоторые недостатки. Диаметр вентилятора, количество лопастей, шаг лопастей и скорость вращения должны быть такими, чтобы вентилятор перемещал достаточно воздуха для отвода достаточного количества тепла от радиатора и конденсатора кондиционера при работе двигателя на холостом ходу или при медленном движении автомобиля. При более высоких оборотах и скорости автомобиля вентилятор, который и так не нужен, просто шумит и тратит энергию. Более того, на высокопроизводительном двигателе вентилятор может перегружаться на высоких оборотах.

В современную эпоху вентиляторы с приводом от двигателя обычно устанавливались на носовой части вала насоса охлаждающей жидкости. Хотя это экономичный способ привода вентилятора, он заставляет вентилятор работать на частоте вращения насоса охлаждающей жидкости. Кроме того, любые силы дисбаланса в вентиляторе действуют на подшипник насоса. Эти силы дисбаланса увеличиваются с увеличением оборотов. Некоторые считают, что это является фактором относительно короткого срока службы насоса охлаждающей жидкости, связанного с некоторыми моделями автомобилей.

Для большинства моделей конструкция вентилятора с приводом от двигателя не претерпела существенных изменений в течение десятилетий, пока не появились вентиляторы с термостатическим управлением, которые появились на основных транспортных средствах в середине 19-го века.50-е годы. Эта конструкция имеет муфту (также известную как муфта вентилятора) между вентилятором и его ведущим шкивом. Он работает как миниатюрная трансмиссионная гидромуфта, но с регулируемым уровнем жидкости. Когда температура воздуха на выходе из радиатора ниже определенной, муфта остается разомкнутой. По данным Hayden Automotive, типичная разъединенная муфта будет вращать вентилятор со скоростью от 30% до 50% его входной скорости вращения. Когда температура воздуха на выходе из радиатора достигает температуры включения, клапан с биметаллическим приводом внутри муфты открывается, пропуская масло к муфте, тем самым увеличивая скорость вращения вентилятора до 60–70 % входных оборотов в минуту. При увеличении скорости автомобиля и снижении температуры воздуха в радиаторе клапан закрывается, масло сливается и муфта размыкается. Когда муфта вентилятора отключается при более высоких оборотах и скорости автомобиля, опасность превышения скорости вращения вентилятора сводится к минимуму.

Ниже приведены некоторые недостатки управляемых термостатом вентиляторов с приводом от двигателя:

Достаточное количество муфт заменяется из-за утечки масла и отказа вентилятора от включения.
Термостатическая муфта относительно тяжелая и еще больше давит на конец вала насоса охлаждающей жидкости.
В некоторых случаях, особенно без дополнительного электровентилятора, может наблюдаться временное снижение производительности кондиционера при остановке автомобиля и до срабатывания муфты вентилятора.

Вариантом вентилятора с приводом от двигателя является вентилятор, управляемый модулем управления двигателем. По сути, биметаллический клапан в старой муфте вентилятора с термостатическим управлением заменен электромагнитным клапаном, управляемым электронным блоком управления. Этот тип муфты также известен как электровязкостная муфта вентилятора. Поскольку электровязкостная муфта вентилятора управляется ЭБУ, она может реагировать на многие входные данные, такие как температура окружающей среды, температура охлаждающей жидкости, давление кондиционера, скорость автомобиля, температура трансмиссионной жидкости и т. д. Кроме того, скорость вращения вентилятора контролируется ЭБУ, и коды DTC будут установлены, если вентилятор не будет реагировать должным образом и/или если возникнут какие-либо проблемы с цепью.

Хотя в некоторых серийных и нестандартных автомобилях использовались вентиляторы радиатора с электроприводом (некоторые в сочетании с вентилятором с приводом от двигателя), основным фактором распространения электрических вентиляторов радиатора стало появление поперечного расположения двигателя и переднего колеса. управлять транспортными средствами. Поперечно расположенному двигателю потребовалась бы сложная система шкивов и довольно длинный приводной ремень для привода вентилятора радиатора.

Несмотря на большое преимущество электрических радиаторных вентиляторов, заключающееся в том, что они работают (потребляют энергию) только тогда, когда это необходимо, они также имеют ряд недостатков:

Они потребляют энергию генератора, часто когда генератор уже обеспечивает значительный ток для системы HVAC и фар.
Вентилятор, двигатель и монтажная рама могут быть тяжелыми и дорогостоящими по сравнению со старым вентилятором с фиксированной скоростью и приводом от двигателя.
Многие автомобили имеют двойные электрические вентиляторы радиатора, что еще больше увеличивает вес и сложность конструкции.
Их ремонт может быть более дорогостоящим; при условии обслуживания ремня вентилятора вентилятор старого образца обычно прослужит весь срок службы автомобиля.
Они требуют некоторых средств контроля, которые, как мы увидим, могут быть довольно сложными.

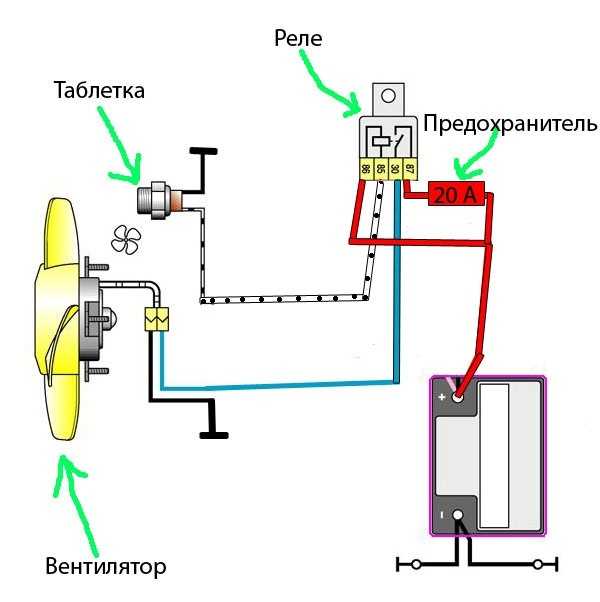

Простейшей формой управления вентилятором радиатора является переключатель, который подает на вентилятор напряжение B+ всякий раз, когда водитель замыкает переключатель, независимо от положения ключа зажигания. Такое расположение встречается на некоторых гоночных автомобилях и нестандартных автомобилях. Недостатком, конечно, является то, что если переключатель оставить включенным, аккумулятор разрядится за несколько часов. Другое дело, что если водитель не будет усердно следить за ECT, двигатель перегреется.

Выше показано возможно лучшее устройство управления. (Примечание. На всех схемах в этой статье более жирные линии обозначают токи нагрузки, а более светлые линии обозначают управляющие токи.) В этой схеме, когда переключатель вентилятора работает, напряжение B+ подается на двигатель вентилятора через реле, управление которым источником питания (питания катушки) является шина зажигания. Таким образом, вентилятор выключается вместе с зажиганием независимо от положения переключателя управления, но ток вентилятора по-прежнему обеспечивается шиной аккумуляторов.

Обратите внимание, что сторона управления цепи защищена предохранителем отдельно от стороны тока вентилятора (темные линии). Конечно, если перегорит любой из предохранителей, вентилятор работать не будет. Также обратите внимание, что даже эта простая схема имеет ряд компонентов и электрических соединений (включая два заземления), все из которых необходимы для работы вентилятора. Сравните это со старым односкоростным вентилятором с приводом от двигателя, который работал бы при условии, что ремень вентилятора не порвался.

Следующий уровень управления электровентилятором показан на рис. 2 (ниже). Единственные различия между рис. 1 и 2 заключается в том, что был добавлен переключатель температуры, а также условия для кондиционирования воздуха. Я видел эти датчики температуры на выпускном отверстии двигателя, впускном и выпускном бачках радиатора и даже на неоригинальных переключателях, которые подсовывают датчик в верхний патрубок радиатора. Когда выключатель замыкается при повышении температуры охлаждающей жидкости, включается электровентилятор. В приложении OE нет переключателя с ручным управлением.

В пунктирной рамке на рис. 2 показан интерфейс с элементами управления кондиционером. Всякий раз, когда включается компрессор кондиционера, включается и электрический вентилятор. Недостаток этой схемы заключается в том, что вентилятор работает всякий раз, когда работает компрессор; это тратит энергию на скоростях шоссе, когда вентилятор не требуется. Думайте об изолирующем диоде в цепи как об электрическом обратном клапане, который пропускает ток только в одном направлении. Символ диода можно представить как стрелку, указывающую направление, в котором разрешено протекание тока. Без диода всякий раз, когда температурный выключатель закрывался для запуска вентилятора, работал бы и компрессор кондиционера!

Улучшенное устройство для управления вентилятором на автомобиле с кондиционером показано на рис. 3. Реле давления, которое замыкается при повышении давления кондиционера на стороне высокого давления, запускает вентилятор. На скоростях по шоссе, когда на конденсатор и радиатор поступает достаточный поток воздуха, переключатель остается разомкнутым, а вентилятор не работает. Когда автомобиль замедляется или останавливается, давление кондиционера повышается, и вентилятор работает независимо от температуры двигателя. В этой схеме диод не нужен. Обратите внимание на возрастающую сложность управления вентилятором, и это для одного односкоростного вентилятора.

Недостаток односкоростного вентилятора заключается в том, что его размер должен обеспечивать достаточный воздушный поток для наиболее тяжелых условий охлаждения — длительной стоянки в пробке в жаркий день с включенным на полную мощность кондиционером и полной загрузкой пассажиров, или, возможно, груженый автомобиль, взбирающийся на крутой холм на малой скорости. В большинстве других условий эксплуатации вентилятор перемещает больше воздуха, чем требуется, и, таким образом, расходует электроэнергию и создает чрезмерный шум. Двухскоростной вентилятор устраняет эти недостатки.

На рис. 4 ниже показана типичная схема двухскоростного вентилятора, в которой реле запитываются за счет коммутации напряжения на их обмотках. Некоторые производители предпочитают переключать заземление катушек реле. Это особенно верно для реле, запускаемых ЭБУ.

Резистор снижает напряжение на двигателе вентилятора, когда требуется низкая скорость. В некоторых двухскоростных схемах используется внешний резистор (как показано), а в некоторых используется либо трехпроводной двухскоростной двигатель, либо двигатель с внутренним резистором на низкоскоростном входном проводе.

Вентилятор будет работать на низкой скорости, когда давление кондиционера увеличится до значения, установленного реле давления кондиционера, или когда ECT увеличится до 205°F. В зависимости от применения реле давления кондиционера может быть подключено для работы вентилятора на низкой или высокой скорости.

Если ECT поднимается до 215°F, второй температурный переключатель замыкается, активируя высокоскоростное реле, и резистор шунтируется, обеспечивая полное напряжение на двигателе вентилятора.

В некоторых случаях оба температурных переключателя объединены в одном корпусе с тремя проводами. Установки температурного переключателя различаются у разных производителей. Температура трансмиссионной жидкости или температура под капотом (IAT) не поступают в цепь.

При работе на любой скорости при выключенном зажигании вентилятор останавливается, поэтому функция охлаждения после работы невозможна. Эта схема сложнее, чем на рис. 3. Требуются третий предохранитель, резистор, второе реле и второй температурный выключатель.

У меня был интересный диагноз со схемой рис. 4. Владелец сообщил, что кондиционер работал нормально, когда автомобиль двигался, но при остановке на светофоре воздух, выходящий из кондиционера, постепенно нагревался. Когда он уезжал со света, кондиционер возвращался в нормальное состояние. Наконец, если автомобиль застрял в пробке, кондиционер постепенно нагревался, как на светофоре, но примерно через пять минут работы на холостом ходу возобновлял работу на минуту или около того! Что происходит?

Хотя рассматриваемый автомобиль OBD I не имел большого количества данных ECU, у него был PID для ECT, поэтому после того, как я выкопал подходящий адаптер диагностического разъема, я подключил свой старый сканер. Вооружившись ECT PID, цифровым мультиметром (DMM), термометром в воздуховоде кондиционера и электрической схемой, я приступил к проверке обнаруженных симптомов.

Управление транспортным средством подтвердило, что кондиционер работает нормально и ЕСТ соответствует требованиям. Пока я добирался до служебного отсека, кондиционер уже нагревался. Когда ECT превысил 205 ° F, вентилятор не запустился, как предполагалось. Я также заметил, что муфта компрессора кондиционера вскоре вышла из строя.

Остановка автомобиля на холостом ходу еще на несколько минут привела к включению вентилятора на высокой скорости и возобновлению работы кондиционера. Быстрая проверка схемы компрессора кондиционера показала еще одно реле давления, которое отключает компрессор, когда давление кондиционера становится слишком высоким. По-видимому, когда вентилятор не включился на малой скорости, когда это должно было произойти из-за повышения давления кондиционера, и ЕСТ, и давление кондиционера продолжали расти, затем реле высокого давления кондиционера отключило компрессор. . Когда температура охлаждающей жидкости достигла 215°F (установка переключателя высокой скорости вентилятора), переключатель высокой скорости замкнулся и включил вентилятор на высокой скорости.

При работе вентилятора на высокой скорости произошли две вещи: давление кондиционера упало ниже значения, установленного выключателем компрессора, а ЕСТ упало ниже значения, установленного переключателем высокой скорости вентилятора. Кондиционер снова начал работать до тех пор, пока вентилятор не выключился. Цикл повторится.

Теперь я понял, что происходит, но почему? Я дал вещам остыть и обдумал свой следующий шаг.

Взглянув еще раз на рис. 4 и зная симптомы, мы можем сделать следующий вывод: Поскольку вентилятор работает на высокой скорости, предохранитель F3, двигатель вентилятора и заземление вентилятора G2 исправны. Заземление G1, обеспечивающее заземление обеих катушек реле, также подходит. И предохранитель F1, который подает питание на оба реле, тоже исправен.

Чтобы реле низкой скорости не срабатывало, реле давления кондиционера и реле температуры низкой скорости должны быть неисправными, при условии отсутствия обрыва в проводке между предохранителем F1 и катушкой реле. Неисправное реле низкой скорости, перегоревший предохранитель F2 или обрыв резистора вентилятора не позволили бы вентилятору работать на низкой скорости — опять же, при условии отсутствия проблем с проводкой.

Быстрым визуальным осмотром установлено, что реле малой скорости и резистор на месте, а предохранитель F2 оказался хорошим . Поэтому я настроил цифровой мультиметр на напряжение и подключил его отрицательный провод к отрицательной клемме аккумулятора.

Опыт и простота доступа к компонентам должны учитываться при выполнении диагностических шагов. В данном случае наиболее доступными компонентами были предохранитель F2 и резистор вентилятора. Реле вентилятора низкой скорости, к которому легко получить доступ, необходимо снять для проверки, и я не верю в нарушение цепи, по крайней мере, во время предварительной диагностики.

Учитывая, что F2 оказался хорошим , я перезапустил немного остывший двигатель и включил кондиционер, подсоединив положительный провод цифрового мультиметра к точке A, входу резистора вентилятора. Цифровой мультиметр показал 0В. Поскольку PID ECT был ниже 205 ° F, я ожидал, что реле давления кондиционера закроется, активирует реле низкой скорости, подаст напряжение на резистор вентилятора и запустит вентилятор вскоре после включения кондиционера.

Действительно, очень скоро я измерил напряжение на шине батареи в точке А, доказав, что реле низкой скорости срабатывало, но вентилятор не работал на низкой скорости. Перемещение положительного провода цифрового мультиметра в точку B показало 0 В, поэтому я пришел к выводу, что резистор был разомкнут. Новый резистор восстановил нормальную работу, но так как мне все равно нужно было проверить свой ремонт, то при проверке я сделал еще пару проверок.

К тому времени, когда новый резистор был найден и установлен, все остыло до температуры окружающей среды. Я завел двигатель и включил кондиционер. Вскоре после этого вентилятор включился на низкой скорости, поэтому я выключил кондиционер, и вентилятор вскоре остановился. Когда ECT PID достиг 207 ° F, вентилятор снова включился, снова на низкой скорости. Во время работы вентилятора я измерил напряжение в точках A и F. Точка A приблизительно указывала на напряжение на шине батареи, а точка F показывала практически 0 В, установив 90 121, когда схема была нагружена.0122, что у нас была хорошая мощность и заземление на двигатель вентилятора. Транспортное средство было отправлено — дробовик не требуется.

Опыт показал, что при выполнении этой работы неисправен резистор вентилятора, который представляет собой сильноточный тип, требующий прохождения через него охлаждающего воздуха. Но что, если во время диагностики цифрового мультиметра я не измерил напряжение на шине аккумулятора в точке А? Я бы переместил положительный провод цифрового мультиметра в легкодоступную точку C, а затем в точки D и E. Для доступа к D или E на этом автомобиле потребовалось бы снять низкоскоростное реле, чтобы получить доступ к его разъему. Отсутствие напряжения на D означает, что реле не находится под напряжением, что указывает на проблему с реле давления кондиционера, низкоскоростным температурным реле или соединительной проводкой. Мы уже знаем, что предохранитель F1 исправен. Отсутствие напряжения на E указывает на плохое соединение между шиной батареи и E, что маловероятно, потому что реле высокой и низкой скорости вентилятора находятся рядом друг с другом на панели предохранителей/реле, и мы знаем, что вентилятор работает на высокой скорости. .

Измерение напряжения как на D, так и на E предполагает наличие неисправного реле, а уже снятое реле будет либо проверено, либо заменено заведомо исправным устройством. В предыдущих статьях я утверждал, что два реле с одинаковой конфигурацией контактов, размером и цвет не означает, что они взаимозаменяемы. Это особенно важно для реле, управляемых ЭБУ, поскольку такие реле обычно снабжены защитой от перенапряжения для защиты полупроводниковых выходов ЭБУ.

Хотя схема на рис. 4 довольно сложна, она по-прежнему не обеспечивает выбег одиночного вентилятора, сдвоенных вентиляторов, горячую трансмиссионную жидкость и т. д. Некоторые автомобили имеют функцию выбега на электровентиляторах. ), где вентилятор(ы), если они работают при выключенном двигателе, будут продолжать работать в течение периода, зависящего от ECT и/или температуры под капотом во время выключения двигателя.

На рис. 5 показана следующая эволюция управления электрическим вентилятором — вентилятор, управляемый ЭБУ. Эта схема является изображением одного из популярных азиатских автомобилей последней модели с двумя двухскоростными вентиляторами. Эта схема управления используется уже более десяти лет, поэтому таких транспортных средств существует множество. (Спасибо другу и члену iATN Холлису Дэвису за предоставленную мне эту схему для справки.) температура жидкости, температура окружающей среды, IAT, скорость автомобиля и т. д., почему бы не позволить ECU решать, когда и на какой скорости запускать вентилятор(ы)?

Как показано на рис. 5, теперь у нас есть четыре предохранителя и три реле. Из трех реле два являются типичными, нормально разомкнутыми типами, а третье (быстродействующее реле) представляет собой переключающее реле формы C. Реле, которые управляются ECU, коммутирующим заземление катушек, имеют ограничительные диоды для защиты полупроводниковых переключателей в ECU.

Поскольку обмотки реле питаются от шины зажигания, вентиляторы могут работать только при включенном зажигании, поэтому в этой конструкции не предусмотрено охлаждение после прогона. Если бы F1 и F3 питались от шины аккумуляторов, система могла бы обеспечить работу вентилятора при выключенном зажигании.

Как это схема двухскоростного вентилятора? Там нет вентиляторных резисторов или двухскоростных вентиляторов. Вентиляторы питаются от аккумуляторной шины, и каждый вентилятор имеет индивидуальный предохранитель F2 (главный вентилятор) и F4 (дополнительный вентилятор) — за исключением работы на низкой скорости!

Реле температуры и давления отсутствуют. ECT и давление кондиционера подаются на ECU от трехпроводных датчиков (не показаны на рисунке) по опорной цепи 5V ECU. ЭБУ получает данные о скорости автомобиля и температуре трансмиссионной жидкости от модуля управления трансмиссией, а также входные данные о работе кондиционера от модуля HVAC через входы последовательной шины.

См. рис. 6 (красным цветом показаны пути тока вентилятора для работы на низкой скорости). Для работы обоих вентиляторов на низкой скорости ЭБУ включает реле дополнительного вентилятора, заземляя его катушку. F4 обеспечивает ток через замкнутые контакты реле вспомогательного вентилятора для запуска вспомогательного вентилятора. Но то, что, как вы ожидаете, должно быть проводом заземления для вспомогательного вентилятора, не идет на землю. Вместо этого ток вентилятора идет на обесточенное быстродействующее реле, через его нормально замкнутые контакты и оттуда на основной вентилятор, а затем на массу на G3! Таким образом, для работы обоих вентиляторов на низкой скорости ЭБУ соединяет их последовательно, тем самым уменьшая доступное напряжение для каждого вентилятора. Для работы на малых оборотах предохранитель F4 обеспечивает ток для обоих вентиляторов.

Для высокоскоростной работы (рис. 7 — пути тока вентилятора снова выделены красным) ЭБУ включает все три реле, и путь тока более похож на ожидаемый, за исключением того, что предусмотрен путь заземления для вспомогательного вентилятора. нормально разомкнутыми контактами быстродействующего реле.

У меня была еще одна интересная диагностика схемы на рис. 5, которая действительно подтвердила необходимость получения точной информации о схеме, а также понимания того, как работает схема управления вентилятором. Я сделал замену радиатора и термостата вместе с промывкой охлаждающей жидкости и проверял свою работу после проверки герметичности заполненной и прокачанной системы. Несмотря на то, что о проблемах с вентиляторами радиатора не сообщалось, я хотел убедиться, что они работают, прежде чем выпускать автомобиль. Вентиляторы нужно было снять для замены радиатора, и я хотел избежать встречи с «Эвереттом Синчу», «любимым» клиентом каждого техника.

Итак, я дал машине поработать на холостом ходу с выключенным кондиционером, ожидая, что оба вентилятора радиатора включатся на малой скорости, когда все прогреется, и это действительно так. Когда вентиляторы работали правильно на низкой скорости, ECT был снижен настолько, что вентиляторы остановились, поэтому не было необходимости в работе на высокой скорости. Затем я подключил свой двунаправленный сканер и приказал вентиляторам работать на высокой скорости. Включился только главный вентилятор! Какого черта!

Зная, что оба вентилятора при необходимости включались на низкой скорости, мы можем сделать несколько выводов о вспомогательном вентиляторе, не проводя никаких испытаний: Двигатель вентилятора исправен. Предохранитель F4 исправен, реле вспомогательного вентилятора получает питание (вентилятор работает на низкой скорости). И проводка между точками А и Б в порядке.

Это говорит о том, что путь заземления вспомогательного вентилятора может быть неисправен. Обратите внимание, что путь заземления к G2 через нормально разомкнутые контакты высокоскоростного реле используется только тогда, когда вспомогательный вентилятор работает на высокой скорости. Кроме того, высокоскоростное реле могло быть неисправно, но проще всего получить доступ и проверить заземление реле вспомогательного вентилятора.

Мне повезло в том, что двухпроводной разъем вспомогательного вентилятора был довольно легко доступен под капотом, даже нам не нужно было даже поднимать автомобиль. С моим цифровым мультиметром, настроенным на напряжение, и его отрицательным проводом на отрицательной клемме аккумулятора, с соответствующим адаптером на положительном проводе цифрового мультиметра, я тщательно исследовал точку C на рис. 7 с включенным ключом и сканером, управляющим работой высокоскоростного вентилятора.

Когда главный вентилятор ревет на высокой скорости, я измерил напряжение батареи в точке C, что указывало на плохой контакт где-то между разъемом вспомогательного вентилятора и землей G2. Единственными промежуточными соединениями между точками C и G2 на заводской схеме вентилятора были соединения на реле высокой скорости вентилятора. Вместо того, чтобы удалить реле и нарушить цепь, я вместо этого нашел G2, к которому было довольно легко добраться. Я прощупал ушко разъема провода на G2 и снова измерил напряжение аккумулятора. Земля G2, которая выглядела совершенно нормально, была плохой и, скорее всего, была плохой, когда транспортное средство прибыло. Разборка, очистка и повторное подключение G2 восстановили высокоскоростную работу вспомогательного вентилятора, и теперь, наконец, транспортное средство было готово к отправке, и вероятность визита г-на Синчу был сведен к минимуму.

Если бы я не измерил напряжение батареи на G2, моим следующим шагом было бы отсоединение высокоскоростного реле, чтобы определить, не работает ли реле или его нормально разомкнутые контакты неисправны. Поскольку один и тот же выход ECU управляет как реле главного вентилятора, так и реле высокой скорости, я знал, что выход ECU исправен, потому что главный вентилятор работал на высокой скорости. Точно так же я знал, что предохранитель F1 исправен, потому что предохранитель питает как главное реле вентилятора, так и реле высокой скорости.

Последняя эволюция управления электрическим вентилятором радиатора устранила все реле и позволила ЭБУ управлять вентилятором (вентиляторами) напрямую через модуль управления вентилятором, который либо встроен в вентилятор, либо установлен отдельно.
