Схема проводки эбу ваз 2114: Схема проводки ВАЗ-2114 инжектор 8 и 16 клапанов

Схема проводки ВАЗ-2114 инжектор 8 и 16 клапанов

Проводка ВАЗ-2114 не отличается от инжекторных «девяток». У карбюраторных машин схема немного проще. Она имеет чуть меньше ответвлений и клемм.

Содержание

Предназначение проводки

С помощью проводов соединены все электрические узлы. Поэтому электрическая схема ВАЗ-2114 состоит из нескольких разделов:

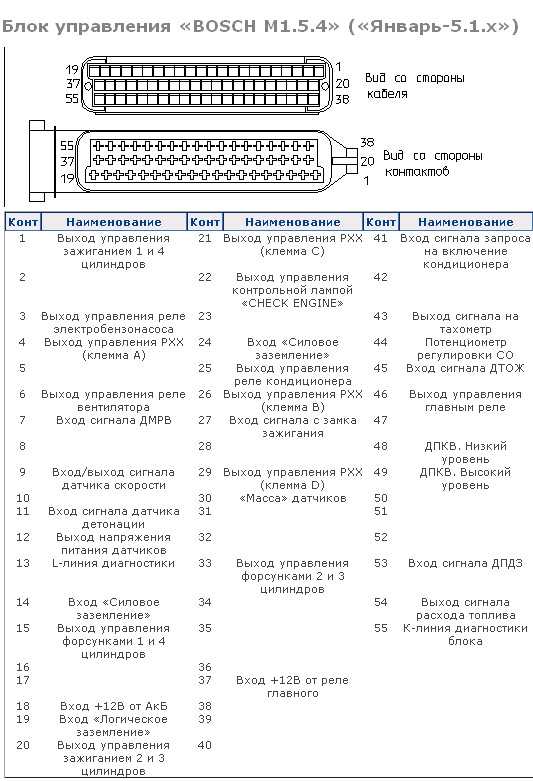

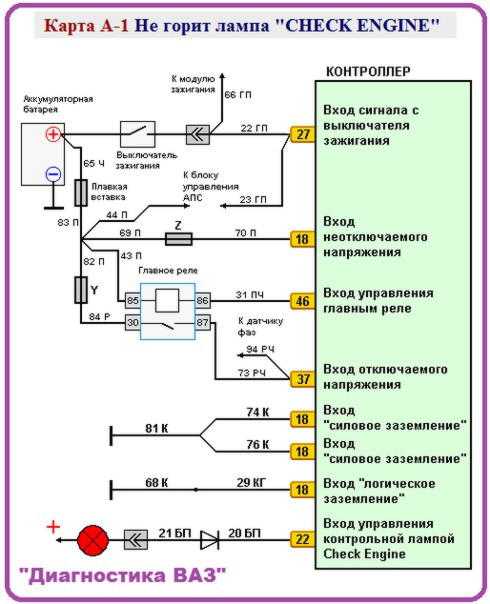

1. Набор датчиков. ЭБУ обменивается информацией с датчиками системы управления двигателем и оповещает о неисправности включением сервисной лампы на панели приборов. В эту раздел входят все датчики, отвечающие за работу двигателя.
2. Раздел отопителя салона отображает всю информацию по подключению и работе печки.
3. В разделе звуковых сигналов отображена схема работы клаксона и других издающих звуки устройств.

Читайте также: Самостоятельная доработка ВАЗ-2114 своими руками

Что соединено проводами

На панели приборов отображается информация о работе и неисправностях двигателя, расположены индикаторы включения поворотников и фар. У торпеды тоже есть множество функций. На ней расположены кнопки включения противотуманок, габаритов, фар, обогрева заднего стекла, кнопки стеклоподъемников. Задняя передача при включении сигнализирует загоранием ламп заднего хода тоже с помощью электропроводки и датчика. Салонная звуковая сигнализация оповещает о непристегнутом ремне безопасности и неисправности ламп только благодаря проводам. Но и это еще не все! Генератор, вентилятор охлаждения, отопитель салона, свечи тоже работают благодаря электропроводке. Все жгуты проводов берут свое начало от блока предохранителей и расходятся по всему кузову автомобиля.

Читайте также: Какие признаки неисправности у ДПДЗ-ВАЗ 2114

Обслуживание электрооборудования

Если вам предстоит установка дополнительного оборудования, то перед началом работ следует отсоединить клемму АКБ. При замене сгоревшего предохранителя новый устанавливается с номиналом не выше предыдущего. Если поставить предохранитель мощнее положенного, то есть вероятность поломки самого потребителя. Если предохранитель сгорел повторно, то следует незамедлительно приступить к поиску причины перегорания.

Для поиска неисправности в электрической части автомобиля обязательно использовать электрическую схему ВАЗ-2114. Это основной документ, благодаря которому можно выявить любую неисправность проводки. Схема четырнадцатой модели ВАЗ не такая сложная, как может показаться на первый взгляд. У современных моделей авто она гораздо сложнее.

Еще один важный момент. Все цвета проводов в автомобиле соответствуют цветам проводов на электрической схеме. Благодаря этому можно без труда определить, куда и какой провод подключается. Знание электрической схемы поможет вам самому выявить неисправность, не прибегая к услугам автосервиса.

Поиск поломки

При поиске неисправности запрещается замыкать провода на «массу» кузова, т. к. это приводит к выгоранию дорожек в блоке предохранителей. Также не разрешается использовать отвертку, нож, шило при замене реле и предохранителей.

Неисправности проводки ВАЗ-2114 подразделяются на два типа:

1. Неполадки в системе зажигания.
2. Неисправность датчиков.

В зависимости от типа определяется порядок диагностики.

При первом типе неисправностей может наблюдаться потеря мощности двигателя, рывки, работа на трех свечах, неустойчивые обороты. В данном случае необходимо начинать с поиска искры – поочередно выкручивать свечи зажигания и замыкать на кузов или двигатель. Если искры нет, то проверяется модуль зажигания, катушки и ЭБУ. Сопротивление на высоковольтных проводах должно находиться в пределах 5,4 кОм. Если показатели не соответствуют, то здесь и затаилась неисправность.

Во втором варианте следует проверить соединение проводов, пошевелив контакты. Если проверка не дала результатов, то стоит перейти к диагностике датчиков управления – проверить неисправность датчиков с помощью мультиметра, замерив сопротивление на контактах. Если двигатель не запускается, а давление в топливной системе соответствует норме, присутствует искра на всех четырех цилиндрах, а ремень ГРМ цел, то, вероятнее всего, неполадки в датчике положения коленчатого вала. В большинстве случаев об их неисправности оповещает соответствующая лампа на панели приборов. А вот поломку датчика массового расхода воздуха и регулятора холостого хода можно определить только с помощью диагностики. Также неисправность можно выявить с помощью диагностического адаптера, если таковой имеется.

Подведение итогов

Как видно из описания, ремонт электрической проводки и оборудования ВАЗ-2114 не представляет больших сложностей. Каждый уважающий себя автолюбитель обязан знать и понимать конструкцию своего автомобиля. Эти знания помогают предотвратить серьезные поломки авто и избежать финансовых потерь. Ведь ни для кого не секрет, что неисправность проводки может привести к замыканию и возгоранию автомобиля.

Но если у вас нет навыков работы с электрооборудованием, и вы не смогли разобраться с обозначением и назначением проводов, то стоит обратиться к квалифицированному специалисту, чтобы избежать порчи вашего или чужого имущества.







Как вам статья?

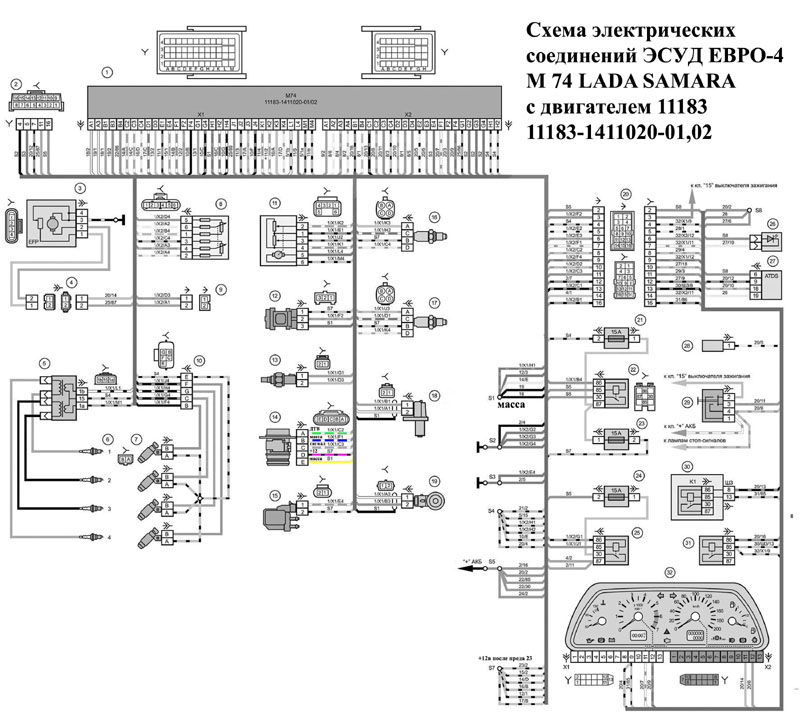

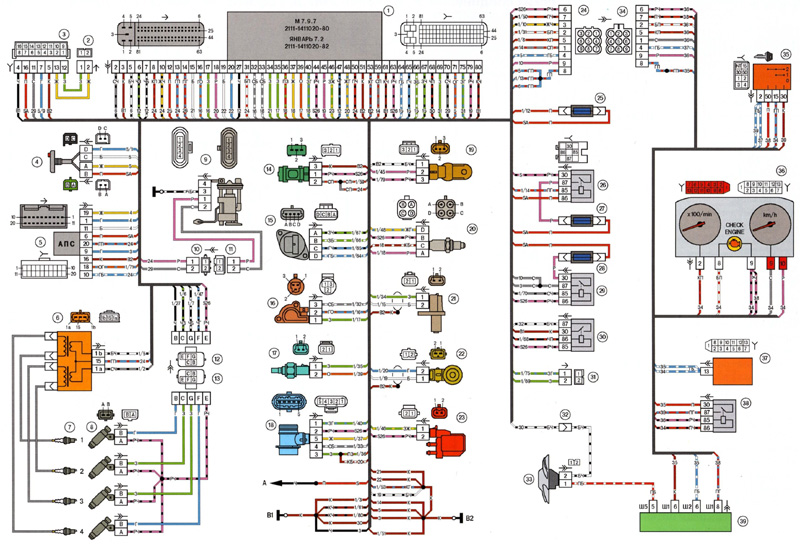

Электросхема ВАЗ 2114 инжектор 8 клапанов: схема электрооборудования и замена высоковольтных проводов » Авто центр ру

Работоспособность всех без исключения агрегатов и узлов автомобиля зависит от исправности проводки. Все механизмы и устройства в машине завязаны в одну схему, который должен уметь расшифровать каждый автовладелец. В этой статье мы расскажем о том, какие компоненты включает в себя ВАЗ 2114 электросхема и с какими неполадками в ее работе предстоит столкнуться автомобилисту.

[ Скрыть]

Основные отличия электрооборудования

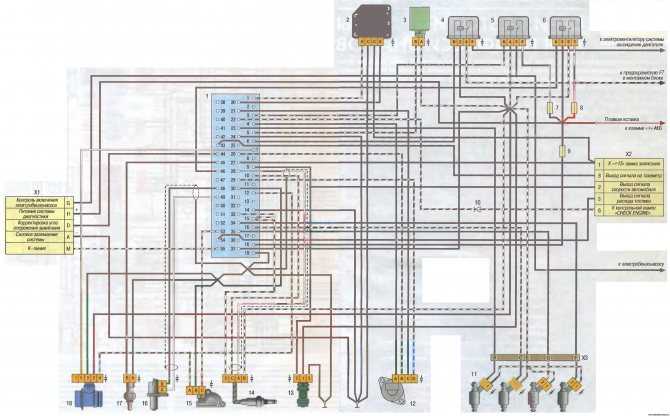

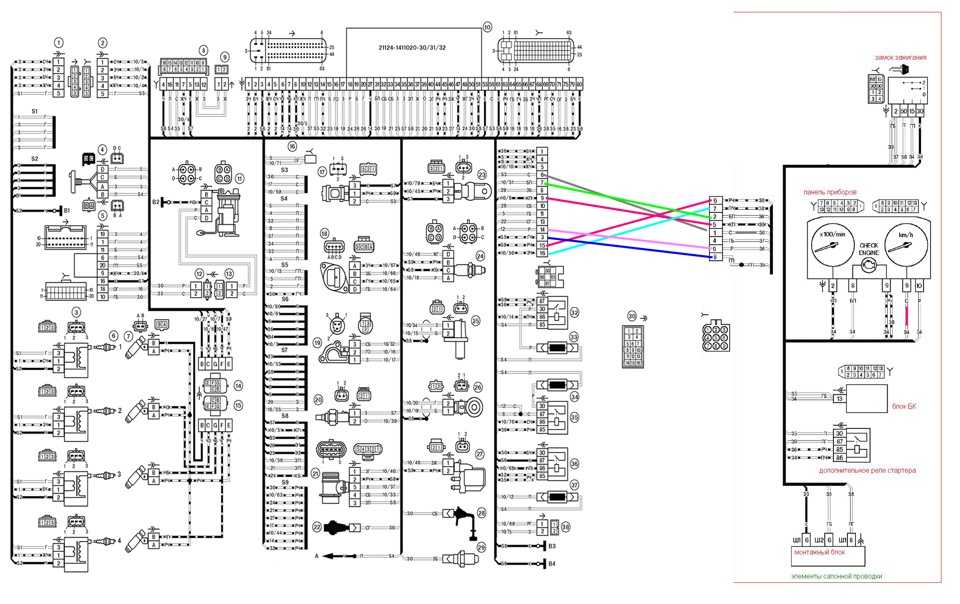

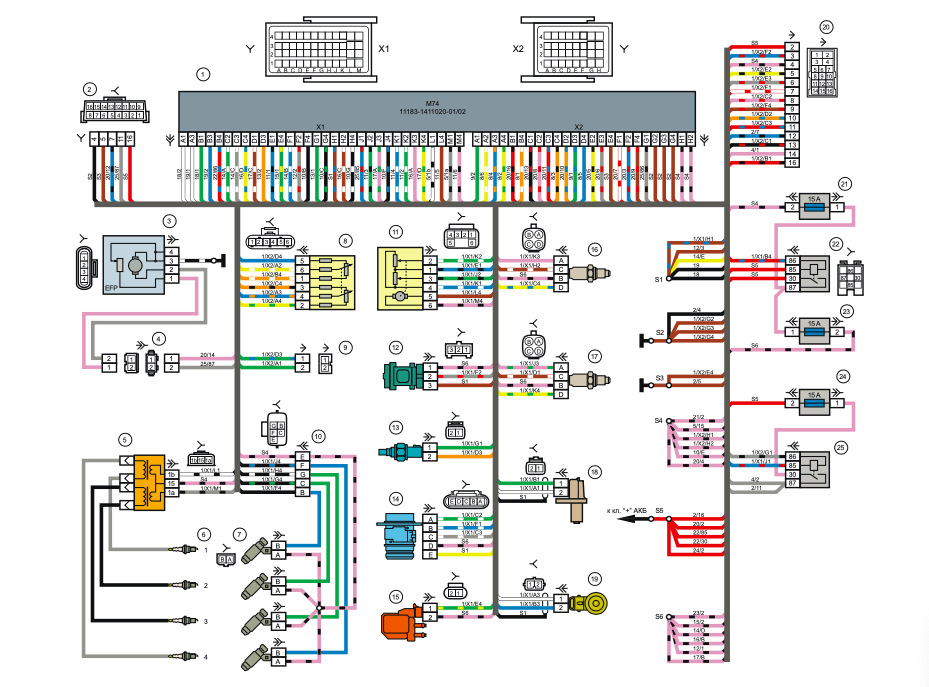

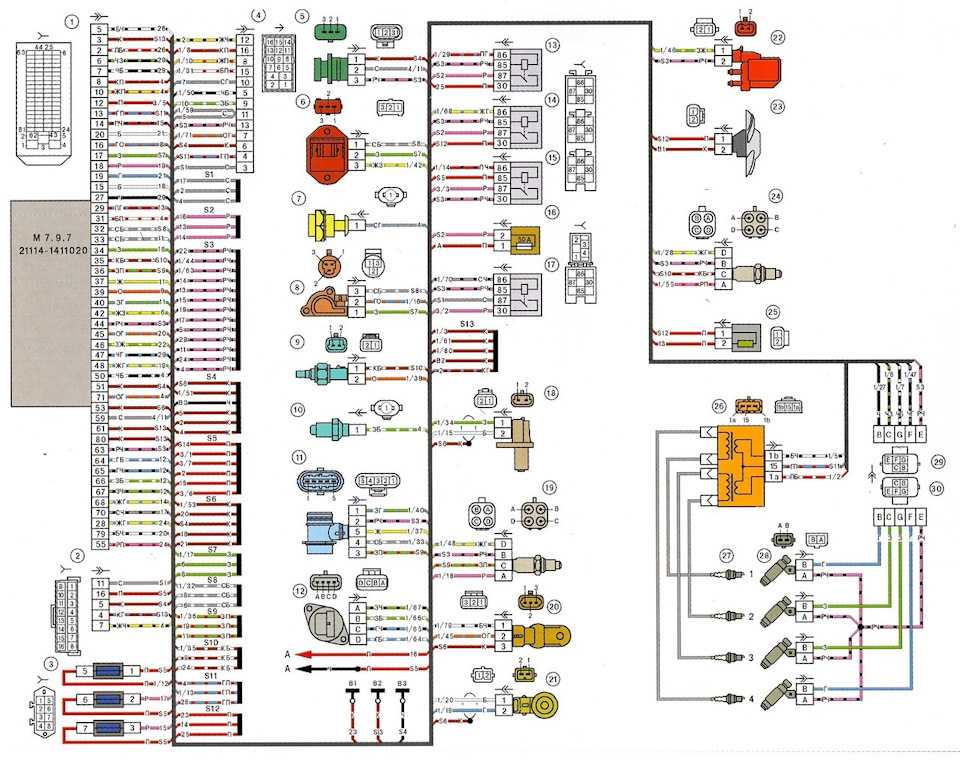

Подробная схема электрооборудования и проводки к инжектору на 8 или 16 клапанов с описанием идет в комплекте с машиной. Как известно, «Четырка» является более модернизированной версией легендарной «Девятки». Соответственно, модель 2114 имеет определенные новшества, которые также затронули и электрическую схему проводки. Первые модели «Четырок» производились в период с 1997 по 2000 гг., на тот момент они оснащались карбюраторными моторами от 2108.

Более новые версии стали оборудоваться системой управления мотором, а также усовершенствованным зажиганием, что также внесло свои коррективы в электросхему, в частности:

1. В подкапотном отсеке появился новый жгут с проводкой, который соединяется с модулем зажигания. Данный узел предназначен для более качественной передачи электрического импульса на свечи.
2. Также зажигание стало комплектоваться коммутатором, в результате чего схема электрики была дополнена еще одним жгутом.
3. Помимо этого, в электропроводку была добавлена еще одна цепь, с помощью которой клапан адсорбера подключался к контроллеру системы впрыска.

Моторный отсек

Теперь вкратце рассмотрим описание электроцепи в моторном отсеке.

Для того, чтобы двигатель транспортного средства мог нормально функционировать на бедной топливовоздушной смеси, автомобиль оснащается:

• электронной системой управления двигателем, контролирующей оптимальную работу силового агрегата;
• принудительной системой впрыска топлива в определенный цилиндры;
• использованием более усовершенствованной системой зажигания, позволяющей обеспечить более высокую мощность.

В результате использования модернизированной системы зажигания, схема ее работы также претерпела изменения. Для воспламенения топливовоздушной смеси, особенно, если она обедненная, зажигание должно выдавать более мощную искру, которая поступает на свечи через высоковольтные провода. По высоковольтникам искра поступает в цилиндры в тот момент, когда поршень находится в ВМТ (верхней мертвой точке). Использование такой схемы во многом возможно благодаря применению модуля.

В целом принцип работы подкапотной проводки состоит в следующем:

• для образования переменного тока применяется генераторное устройство, которое восполняет заряд АКБ и питает все оборудования машины во время езды;
• ток поступает на управляющий модуль, где впоследствии он преобразуется в постоянный;
• затем он передается на обмотки модуля зажигания;
• на вторичной обмотке происходит генерирование высоковольтного разряда, который по проводам поступает на свечи.

Салон

В салоне транспортного средства подпанельная проводка также претерпела изменения, что в основном связано с установкой новой торпеды и приборной панели:

• в верхней части торпеды больше нет вещевого ящика, он расположен чуть ниже;
• установлен более совершенный контрольный щиток;
• на торпеде производитель установил бортовой компьютер, позволяющий определить и при необходимости отрегулировать основные параметры авто.

Благодаря таким новшествам и замене старых составляющих салона на более новые, электросхема также изменилась:

• в нее был добавлен новый жгут с проводами, использующийся для подключения бортового компьютера;
• также в схему был добавлен контроллер температуры за бортом автомобиля, он располагается перед радиаторным узлом;
• появилось новое реле вольтметра;
• кроме того, дополнительно устанавливается жгут с проводами для управления электрическими стеклоподъемниками.

Возможные неисправности и способы их устранения

Какие неисправности могут произойти в работе электропроводки? В первую очередь, это неполадки в работе системы зажигания. О таких неисправностях могут сообщить следующие признаки — при ускорении появляются провалы, мотор теряет часть мощности, не реагируя на нажатие на газ, холостой ход стал нестабильным. Кроме того, могут произойти неполадки в работе одного цилиндра или сразу нескольких.

В данном случае проблема решается следующим образом:

1. Сначала вам нужно включить зажигание и открыть капот авто.
2. Далее, со свечи цилиндра 1 нужно отсоединить наконечник высоковольтного провода.
3. Затем его нужно поднести к двигателю на расстоянии около 0.5 см.
4. Включается стартер, попытайтесь запустить двигатель. При этом следите, проскакивает ли искра между проводом и мотором. Таким же образом проверяются остальные высоковольтники. В том случае, если искра стабильная, то причину нужно искать в свечах зажигания. Если же разряд отсутствует, то проблему нужно искать в цепи от генераторного устройства к модулю зажигания (автор видео — Павел Ксенон).

Для диагностики модуля зажигания либо катушка вам потребуется тестер, в частности, им нужно будет произвести замер сопротивления в первичной, а также вторичной обмотках. Полученные данные сверяются с теми, которые указаны в сервисной книжке к автомобилю. Значение сопротивления должно составлять около 5.4 кОм.

Искру проверять нужно со свечкой, потому что можно вывести из строя модуль зажигания.

Что касается других неисправностей в работе проводки:

1. Некорректная работа генератора. Проблемы в его работе могут быть связаны с разными компонентами, поскольку сам узел состоит из множества узлов и механизмов. Для диагностики следует в первую очередь проверить качество натяжки ремня, если есть необходимость — подтянуть его или заменить. Если ремень в порядке, то генератор надо снимать и разбирать, чтобы определить его дефект.
2. Севший аккумулятор. Такая проблема знакома многим нашим соотечественникам. Проблема севшей батареи решается путем ее заряда, а если ресурс эксплуатации АКБ подходит к концу, то аккумулятор придется менять.
3. Неисправности блока управления. Такие проблемы обычно связаны со сбоями в его работе, часто неполадку удается решить путем перепрошивки устройства. Но не факт, что прошивка поможет — возможно, блок придется менять.
4. Поломки датчиков. «Четырки» комплектуются десятками различных датчиков, предназначенных для обеспечения правильной работы двигателя авто. При поломке датчики подлежат замене.
5. Повреждение проводки. В таком случае поврежденные провода нужно будет менять, использование изоленты для их перемотки, как правило, нецелесообразно.
6. Повреждение высоковольтных проводов. Подробнее об их замене мы расскажем ниже.

Фотогалерея «Основные неисправности»

Инструкция по замене и подключению высоковольтных проводов

Замена высоковольтных проводов — процедура не из сложных, справиться с ней сможет каждый.

Осуществляется она так:

1. Сначала отключается зажигание и аккумуляторная батарея. Открывается капот авто.
2. Далее, вам нужно будет отсоединить высоковольтники от модуля зажигания. Учтите один момент — порядок подключения в данном случае очень важен. Если он не будет соблюден при замене это приведет к неполадкам в работе двигателя.
3. После этого остальные концы выоковольтников отсоединяются от свечей зажигания, установленных в двигателе.
4. Затем подключаются новые кабеля, опять же, с соблюдением порядка подключения. Кабеля нужно соединить с модулем зажигания и свечами, после чего подключается аккумулятор, и производится проверка правильности выполненных работ.

Видео «Как правильно поменять катушку зажигания?»

Наглядная инструкция на тему самостоятельной замены катушки в автомобиле ВАЗ 2114 представлена в ролике ниже (автор видео — канал STO TONN).

Схема подключения вентилятора охлаждения ВАЗ.

Схема подключения вентилятора охлаждения ваз Как проверить реле вентилятора ваз 2114

Электровентилятор системы охлаждения двигателя автомобиля ваз-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Эта электрическая цепь защищена двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то выключаем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь поставленный.

Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить середину, чтобы проверить. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или не умеешь им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не работает, то неисправность придется искать в нем.

Вентилятор также может не работать из-за выхода из строя датчика температуры включения вентилятора. Он расположен на головке блока цилиндров, над термостатом. Если нет омметра, проверяем метод его замены. Только не стоит путать выключатель вентилятора с датчиком, работающим на указатель температуры охлаждающей жидкости.

Вентилятор используется для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль винта становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация:

• Вышел из строя электродвигатель вентилятора, то есть привод;
• Перегорел предохранитель;
• Реле отказало;
• Обрыв проводки;
• Разъемы датчиков потеряли контакты;
• Датчик неисправен.

Поиск неисправности

Зона поиска проблем	Пояснение
Проверка гребного винта	Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.
Проводка и контакты	Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика
Предохранитель	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока. Вентилятор имеет предохранитель с маркировкой F4 с номинальным током 20А. Проверку можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверить тестером
	Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет непрерывно дуть. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Тест обрыва цепи

Если вы едете на автомобиле, у которого нет охлаждающего винта, это приведет к перегреву охлаждающей жидкости и разрушению патрубков, резиновых элементов, прокладки главного блока и клапанной крышки. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Датчик температуры

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

• Крестовая отвертка;
• Торцевой ключ на 8 мм;
• Торцевой ключ на 10 мм.

Если вы готовы, то приступим.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
2. Поднимите капот, отсоедините минусовую клемму от аккумулятора.
3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Там вы найдете в общей сложности 6 орехов.
8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
9. Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
11. Установите новый вентилятор вместо старого устройства.
12. Возвращаем все крепления на место, подключаем коннекторы, и проводим сборку в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – были повреждены другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого вовсе не обязательно иметь специальные навыки – достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Включение радиатора ВАЗ 2104, 2105 и 2107

1. Вентилятор радиатора
2. датчик температуры (расположен снизу радиатора)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1. Датчик включения электродвигателя;

двигатель вентилятора

2. ;
3. реле включения электродвигателя;
4. главный блок предохранителей;
5. замок зажигания;
6. дополнительный блок предохранителей;

генератор

7. ;

Аккумуляторная батарея

8. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3°С, температура размыкания 94±3°С ), после 1998 г. ТМ-108-10 с аналогичным диапазоном температур или его аналоги от разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный на большие токи ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17. 3722

1. Двигатель вентилятора
2. Датчик включения двигателя
3. Монтажный блок
4. Замок зажигания

К9 — Реле включения двигателя вентилятора. А — К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Двигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем контроль осуществляется контроллером.

Схема для ваз 2113, 2114, 2115 инжектор и карбюратор

Где реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле, от которого от основного реле (пин 85*) отходит тонкий розовый провод с черной полосой (не путать с тонким красным проводом с черной полосой от контроллера) и толстый белый провод питания с черной полосой (пин 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичный. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 — 2800 об/мин.
• Потребляемая мощность электродвигателя, 14 А
• Температура замыкания контактов датчика, 82 ± 2 градуса.
• Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

• неисправности электропривода;
• перегорел предохранитель;
• неисправен термостат;
• вышел из строя термодатчик включения кулера;
• неисправно реле ВО;
• обрыв электропроводки;
• неисправна пробка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем напряжение 12 В от аккумулятора на его клеммы — исправный мотор начнет работать. Если проблема с вентилятором, можно попробовать его починить. Проблема обычно кроется в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва в обмотках. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверку проводят с помощью автомобильного тестера, включенного в пробный режим.

1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и закоротить два провода, идущие к датчику. Вентилятор должен включиться. Если нет, то проблема точно не в датчике.
2. Для автомобилей с впрыском топлива необходимо прогреть двигатель до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
5. Откручиваем саморезы крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
6. Ключом на 8 открутите крепление воздухозаборника и демонтируйте его.
7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отсоедините колодку проводов от разъема вентилятора.
9. Осторожно снимите кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта крепления электродвигателя на кожухе.
11. Ставим на его место новый.
12. Ставим конструкцию на место, фиксируем, подключаем коннектор.
13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105°С, при нормальной работе
температура двигателя 85-90°С, вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, уехал — выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно отключен, постоянно включен, автоматически включается с помощью датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением .

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому надо использовать провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.

Видео — подключение и проверка ВО

Все автомобили с инжекторным двигателем оснащены электрическим, а не механическим вентилятором. С механикой все было проще… Электродвигатель вентилятора подключен к сети через реле, и блок ЭБУ подает на это реле сигнал … Дополнительно в цепи двигателя есть предохранитель, и подключен напрямую к ЭБУ. Если не работает вентилятор охлаждения, на ВАЗ-2114 можно сделать одну хитрость: отключить датчик ДТОЖ и запустить двигатель. А если вентилятор начал крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», достаточно посмотреть одно видео. Здесь уже все сделано.

Диагностика вентилятора охлаждения — поиск неисправности

Там будет два датчика температуры: один, который включен, подключен к ЭБУ. Его надо выключить — второй оставить как есть.

ДТОЖ на двигатель 11183

Разъединяем разъем, но сам датчик не разбираем. Затем переводим ключ в положение 1, ну и т.д.

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель в другом. Нам нужен предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рупор.

Блок монтажный 2114-3722010-60 и 2114-3722010-10

Основной блок монтажный устанавливается под капотом, а дополнительный у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» внизу. Возможны и другие варианты:

• Реле вентилятора установлено посередине;
• Также это реле можно установить сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход реле вентилятора – клемма 68. Команда «вкл» соответствует уровню «0 Вольт». На блоках МП7.0 все выглядит ничуть не проще — клемма 46 подключается к реле, и с нее также снимается потенциальный «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Не работает вентилятор — меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с аккумулятора (ключ «10»), а затем отсоединить разъем двигателя.

Разъем питания вентилятора

Если сейчас снова подключить аккумулятор, то можно будет позвонить «+12» на один из двух контактов. Теперь можно идти ва-банк: минусовой кабель от вентилятора соединяется с землей с помощью Т-образного разъема. Часто на ВАЗ-2114 хэтчбек не работает вентилятор из-за того, что неисправна не проводка, а мотор. И тогда замена выполняется.

Разборка, все шаги

Еще раз убеждаемся, что аккумулятор выключен. Отсоедините разъем, как описано выше. Затем торцевым ключом откручиваем две гайки, удерживающие «пробку» (см. фото).

Удерживающая скоба над кожухом

По углам пластиковой рамы имеются четыре гайки. Их необходимо открутить ключом на 10.

Одна из четырех гаек

Крепежная рамка вместе с вентилятором вынимается в направлении «вверх». Как видите, все просто.

Сборка осуществляется в обратном порядке. Можно будет заменить как мотор, так и раму-кожух.

Артикул

• 2108-1309010
  — кожух;
• 2109-1308008 (-01, -02)
  — двигатель в сборе с крыльчаткой;
• 2103-1308010-10
  — рабочее колесо;
• 12605571
  — шайба стопорная;
• 16102311
  — гайка М8.

Выводы: что именно нужно делать, если не работает вентилятор (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм в разъеме. Затем подключите разъем от «массы» для проверки исправности электродвигателя. В некоторых случаях можно наблюдать следующее:

• Исправны как предохранитель F5, так и дополнительный предохранитель;
• Реле вентилятора работает как положено;
• Датчик ДТОЖ исправен;
• Включение двигателя возможно только при подаче потенциала «0 Вольт».

Здесь будет только один вывод: отошел «земляной» контакт, которым заканчивается вся силовая линия. Это означает, что вам необходимо обратиться к автоэлектрику. Все остальные недостатки мы можем устранить сами.

Элемент F5 может перегореть в результате замыкания рупора. Но тогда на разъеме не прозванивается «+12», что сразу должно насторожить.

Пример на видео: упрощение стандартной схемы работы вентилятора (тюнинг)

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других автомобилей — собратьев по модельному ряду. Однако, к сожалению, нельзя сказать, что такая ситуация совсем невообразима. Такое бывает, и от этого никуда не деться.

С другой стороны, любая машина представляет собой сложный узел. Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и не собирается останавливаться, сбрасывайте газ, включайте вентилятор на полную мощность в салоне и ищите ближайшую яму, где можно припарковать свой Железный конь.

С перегревом шутить не стоит: заевшие поршни — это полноценный капитальный ремонт, который ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — причин может быть несколько. Проверять их стоит, чтобы снизить степень вероятности: чем чаще происходит данная поломка, тем ближе к началу списка находится проверяемый объект.

Чеки «Салон»

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя отвечают за нормальную работу вентилятора. Один из них также управляет работой гудка, так что проверить его работоспособность элементарно: бибикай и слушай. Есть звук — забываем про этот предохранитель. Нет — лезем в монтажный блок и ищем тот, что указан F5 (на 20 ампер). Прежде чем ставить на место сгоревшего свежий, нелишним будет поинтересоваться, почему сгорел предыдущий. В противном случае новый ждет судьба своего предшественника в очень скором будущем.

Со вторым предохранителем разобраться не просто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира. Под ним прячутся 3 реле в сопровождении собственного телохранителя-предохранителя. Нам нужен средний. Его вытаскивают и проверяют на целостность. Если он сгорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас есть запасной (как для проверки, так и для замены сгоревшей детали).

Если этот предохранитель исправен, проверяем соседнее реле. Определить жив он или нет без омметра невозможно; мы можем только предложить заменить его на новый (тогда его нужно возить с собой про запас) и проверить, будет ли работать вентилятор. В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выйти из него и искать причины, открыв капот.

Чеки капота

Оставив машину и подняв крышку, приступаем к более серьезным действиям.

• Отсоединяется колодка, на которой крепятся провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
• При паре свободных проводов двигатель замыкается на аккумулятор. Это даст нам четкую картину: если вентилятор начал крутиться, то у нас проблема с датчиком температуры, если он остается неподвижным, сгорел моторчик.

В последнем случае все понятно — двигатель вентилятора придется менять (или ремонтировать, если есть возможность и есть соответствующие навыки и умения). Когда полетел датчик температуры, нужно не повторять ошибку многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с указанной ниже деталью. Между тем владельцы ВАЗов уверяют, что следование этим инструкциям существенно (и положительно) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Вероятно, тонкость все-таки не в самой крышке, а в травильном клапане, снижающем давление, достигшее критических значений. Но как от этого зависит работа вентилятора — тайна, покрытая мраком. Но актерство! Если вы уже проверили все, что можно, но до сих пор не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку — вдруг поможет.

Бортовой компьютер для ваз гос инструкция. Бортовой компьютер автомобиля – лучший помощник для контроля важных параметров. Индикация на экране

Компьютер сегодня является повседневным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве. транспортное средство . Если говорить конкретнее о водителях автомобилей, компьютер, или как его чаще называют, бортовой компьютер стал незаменимым для каждого из них, ведь только с его помощью можно взять под контроль работу большинство единиц.

Видео о работе нестандартного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семействе АвтоВАЗ был ВАЗ-2114, на котором установлен бортовой прямо с завода был смонтирован компьютер, который имел возможность оповещать водителя обо всех событиях, происходящих, как снаружи, так и внутри автомобиля. Ниже в этой статье мы подробно разберем, для чего нужен бортовой компьютер, а также разберем краткую инструкцию к нему.

Штатное место в панели приборов для бортового компьютера. На фото есть штекер.

Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, хоть и имел мало функций, тем не менее легко следил за основными параметрами автомобиля:

• Контроль уровня топлива
  , и его подсчет количества пройденных километров – эта функция позволяет водителю заранее принять решение о заправке.
• Контроль температуры охлаждающей жидкости
  — данная функция исключает перегрев двигателя за счет своевременного информирования водителя.
• Диагностика отдельных узлов автомобиля
  — позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.

Подробнее о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны отображать на своем рабочем экране следующую информацию:

• Мгновенные показатели работы двигателя, обороты двигателя, температура, реальная и средний расход топлива.
• Информация о пробеге автомобиля, времени в пути.
• Возможность точного считывания возникших ошибок в системе, что позволит сразу определить, стоит ли обращаться с неисправностью в автосервис или есть возможность все исправить самостоятельно.

Современные бортовые компьютеры, по типу Multitronics — C340 и его аналоги также могут:

• Контролировать и заранее информировать водителя об очередном техосмотре, страховании автомобиля, тем самым выполняя функцию органайзера.
• Для самостоятельного изменения параметров включения вентилятора измените уведомления о достаточной температуре для прогрева мотора.
• Возможно подключение парктроника.

Обратите внимание, что для активации других расширенных функций, находящихся в вашей букмекерской конторе, может потребоваться ее прошивка.

Принцип работы БК на ВАЗ-2114

Не штатный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд кажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости оповещает о наличии неисправностей. Функция оповещения происходит путем отображения на экране специальной иконки и подачи определенного звукового сигнала.

Краткое руководство пользователя

На все бортовые компьютеры, поставляемые на ВАЗ-2114, имеется свое руководство пользователя, и если его нет в бумажном варианте, то в Интернете его можно найти без труда, достаточно просто знать марку и модель устройства. Несмотря на то, что существует множество вариантов и моделей, их основной функционал в основном одинаков.

Показания бортового компьютера.

• Если вы только собираетесь приобрести БК, то вам следует знать, подходит ли та или иная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
• Лучше, в первую очередь, при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным пиктограммам, появляющимся на дисплее.
• Обратите внимание на расположение кнопок, и правила работы с ними, чтобы быстро реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.).

Коды ошибок ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 одинаковые или, по крайней мере, похожие, записывать, а тем более запоминать их нет смысла, так как некоторые модели умеют не только отображать его на экране, но и озвучить все проблемы в машине. ..

Самый лучший вариант идентификации и выяснения неисправностей, будет распечатка кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах производителей БК для ВАЗ-2114, а ниже мы представим вам самые распространенные ошибки, встречающиеся на «четырнадцатых»:

Коды	Описание
0102, 0103	Неверный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113	Неверный сигнал индикатора температуры впускного воздуха — требуется замена элемента.
0115 — 0118	Неверный сигнал датчика температуры охлаждающей жидкости — требуется замена датчика.
0122, 0123	Помехи или неправильный сигнал указателя положения дроссельной заслонки — желательно заменить элемент.
0300	Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может не сразу завестись.
0201 — 0204	Обнаружен обрыв в цепи управления форсунками.
0325	Бортовой компьютер обнаружил обрыв в цепи детонационного устройства.
0327, 0328	Сбой в работе датчика детонации — прибор подлежит замене.
0480	Вентилятор охлаждения вышел из строя — необходимо заменить элемент.
0505 — 0507	Имеются сбои в функционировании регулятора холостого хода, влияющие на число оборотов (меньше или больше). При появлении этого кода необходимо заменить регуляторы.
0615 — 0617	При диагностике обнаружен обрыв или короткое замыкание в цепи реле стартера.
230	Этот код ошибки означает поломку реле бензонасоса — устройство необходимо заменить как можно быстрее.
1602	Один из самых распространенных кодов при диагностике БК на наличие неисправностей. Означает пропадание напряжения бортовой сети на электронном блоке управления.

Что делать, если букмекер перестал работать

Бывает, что букмекер перестает работать или не передается информация, которую он должен передавать и анализировать. В первую очередь нужно обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, то следует проверить целостность проводов, которые идут на диагностическую колодку и подать на нее питание. О том, как правильно подключить бортовой компьютер к системе ВАЗ-2114, вы можете узнать в этой статье.

Нет смысла описывать сам процесс ремонта бортового компьютера, т. к. такие устройства не часто ломаются и не поддаются ремонту, поэтому имеют внутри технически сложные механизмы, требующие профессиональных инструментов и навыков.

Как установить и настроить бортовой компьютер на автомобиль ВАЗ 2115?

Работа двигателя автомобиля, как известно, зависит от работоспособности и состояния многих механизмов и датчиков. А чтобы обеспечить их синхронную работу, позволяющую двигателю работать в полную силу, следите за бортовым компьютером (БК). Что такое БК, для чего он нужен и как установить бортовую ЭБУ на ВАЗ 2115. Ответы на эти вопросы вы найдете ниже.

Характеристика БК

Почти все современные автомобили оснащены этими устройствами. В результате существенных преимуществ, которые дает установка БК, многие отечественные автолюбители прибегают к установке этого устройства, автомобили которых не оборудованы компьютерами.

Деловая встреча, встреча

Обычный БК «Пятнашка» используется для:

• выдачи информации о работе и состоянии основных узлов на приборную панель;
• передача данных о работе определенных узлов в режиме реального времени;
• получение информации о параметрах маршрута;
• При необходимости с помощью этого прибора можно проверить состояние силового агрегата с последующим выводом комбинаций ошибок, присутствующих в его работе.

базовые настройки

Кратко об основных параметрах ЭБУ:

1. Прибор демонстрирует скорость, с которой движется автомобиль. Также с его помощью можно определить остаток топлива в баке и время в пути на определенном интервале.
2. BC показывает количество оборотов двигателя.
3. Благодаря этому драйверу устройства вы всегда можете узнать о температуре в салоне автомобиля, а также о температуре двигателя.
4. Прибор определяет расход топлива в конкретном районе, пройденные километры и количество километров, которое транспортное средство может перевести на оставшееся топливо.
5. Кроме того, прибор позволяет определить уровень напряжения, присутствующего в бортовой сети 9Автомобиль 0004.
6. Как было указано выше, с помощью авиаперсонала можно определить возможные неисправности, присутствующие в блоке питания.
7. Еще одним параметром, определяемым компьютером, является цикличность циркуляции воздушного потока.
8. Средняя скорость автомобиля.
9. Данные о времени, когда необходимо будет произвести очередное ТО машины.
10. Информация о необходимости изменения некоторых параметров в работе различных узлов авто.
11. В зависимости от модели и данных, хранящихся в его памяти, устройство может рассчитать время, когда в следующий раз автовладелец заплатит за страховку.
12. Различные данные от органайзера.

Возможные неисправности

Сначала рассмотрим признаки поломки БК:

1. Отсутствуют сигналы о работе системы зажигания, впрыска или других исполнительных механизмов.
2. Реакция на работу лямбда-контроллера, ИУ, датчика дроссельной заслонки и т.п. Нет.
3. Нет связи с диагностическим оборудованием.
4. Физический урон. выгорание радиоактивных элементов, повреждение проводников или корпусов и т.п. (автор видео. Павел Мялик).

Бортовой компьютер 2114

Штатный обзор Бортовой компьютер ВАЗ 2113. 2115
Показания бортового компьютера Как сбросить

Штатно

Бортовой Компьютер 2114 Настройка и КАК ОТКЛЮЧИТЬ БИП (зуммер)

Штатно Бортовой компьютер 2114 НАСТРОЙКА И КАК ОТКЛЮЧИТЬ Писк (зуммер) Обзор и настройка штатной бортовой.

Что касается причин, то их может быть много:

1. Неправильная работа или наличие сбоев в работе высоковольтной составляющей системы зажигания. Проблема может быть связана с барабаном, высоковольтными кабелями или распределителем.
2. Влага на блоке управления.
3. Неправильное «прикуривание» автомобиля с изношенным аккумулятором. из автомобиля с работающим двигателем.
4. Принятие ошибок при ремонте электрической части или установке противоугонной системы.
5. Еще одна причина, по которой БК мог сломаться. это переплетение полярности при подключении аккумулятора, то есть плюс связан с минусом, а минус с плюсом.
6. Включение пускового устройства при отключенной силовой шине.
7. Если сварочные работы кузова завершены, причиной может быть электрод, попавший на проводку или датчики автомобиля.

Ошибки и их расшифровка

Основные символы ошибок:

• 2. слишком высокое напряжение сети;
• 3. были проблемы с указателем топлива;
• 4. имело место нарушение температурного режима двигателя;
• 6. двигатель перегрет, автомобиль необходимо остановить;
• 7. Слишком низкий уровень моторного масла в системе смазки;
• 8.в тормозной системе Произошла поломка;
• 9. аккумулятор разряжен.

Руководство по самостоятельному подключению

Краткая инструкция по установке и подключению бортового компьютера:

1. В первую очередь необходимо отключить электрическую сеть автомобиля, это необходимо, так как в противном случае возможно короткое замыкание происходят во время соединения. Чтобы отключить питание, отсоедините аккумулятор.
2. Сначала разберите автомагнитолу, а потом. центральная консоль. Для консоли вы увидите место для БК, которое предусмотрено производителем. К этому месту подведена вся необходимая проводка.
3. Затем снимите заглушку. тогда вы должны увидеть жгут проводов, а также разъем. Вам необходимо подключить все необходимые штекеры к БК. В частности, речь идет о кабеле питания от бортовой сети, источнике питания при включении зажигания для запуска БК, питании от общего освещения, массы, а также контроллере уровня топлива. Также необходимо подключить диагностическую линию, иначе прибор не сможет диагностировать ошибки и отображать их на дисплее. Кроме того, после подключения устройство должно быть надежно закреплено. Это также важно, так как при некачественном креплении самолет будет подвержен вибрациям, возникающим при движении, а это, в свою очередь, может привести к его поломке.
4. Переустановите центральную консоль с помощью магнитолы. На этом процедура установки завершена. Теперь осталось только настроить БК в соответствии с инструкцией по эксплуатации и протестировать его (автор видео — канал flasher).

Разборка

Демонтаж устройства осуществляется по аналогичному принципу:

1. Во-первых, для обесточивания бортовой сети необходимо отсоединить клеммы от аккумуляторной батареи.
2. Затем снимается центральная консоль вместе с аудиосистемой.
3. Через появившееся окно нужно будет отключить провода питания от компьютера.
4. Затем устройство демонтируется, а центральная консоль с автомагнитолой устанавливается на место.

Для конкретных настроек эта процедура будет отличаться в зависимости от типа и модели компенсатора плавучести. Современный автомобильный рынок предлагает потребителям разные виды БК, отличающиеся ценой и функциональными возможностями, а также производителем. Соответственно, из-за этого принцип установки устройства может быть разным. Чтобы правильно настроить компьютер, необходимо внимательно изучить инструкцию по эксплуатации, в ней будут указаны все основные моменты этого процесса.

Кстати, часто бывает так, что бортовой компьютер выдает сигнал опасности совершенно необоснованно. Причиной этого может быть процессор бортового компьютера или какой-то датчик, который работает некорректно. Помните, никто не застрахован от ошибок электроники. Тем не менее, в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает вполне корректно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 — превышено напряжение бортовой сети;
• 3 — неправильно работает датчик уровня топлива;
• 4 — неисправен датчик, отвечающий за температурный режим двигателя;
• 5 — датчик температуры наружного воздуха передает предупредительные сигналы;
• 6 — перегрев двигателя;
• 7 — в системе смазки автомобиля очень низкое давление;
• 8 — обнаружены проблемы в тормозной системе;
• 9 — низкий заряд батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого требуется перезагрузка процессора. Ошибку можно сбросить, просто удерживая клавишу суточного пробега в течение нескольких секунд.

Что делать, если перестал работать бортовой компьютер на ВАЗ-2115

Иногда бывает и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Что делать в этом случае?

Конечно, вы можете попытаться решить проблему самостоятельно. Но все же, гораздо лучше, если этим занимается настоящий специалист. Именно он сможет достоверно определить причину неисправности устройства.

Но прежде чем идти в сервисный центр, первым делом нужно проверить предохранитель F3, который мог просто перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер по-прежнему не подает признаков жизни, можно также проверить разъемы к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу стоит доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предотвратить проблему, чем потом ее решать. Поэтому каждый автомобиль следует содержать в исправном состоянии, вовремя проходить технический осмотр и заменять вышедшие из строя детали. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в этом случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнет аварийных ситуаций, связанных с неправильной эксплуатацией автомобиля.

Исправность Вашего автомобиля – залог безопасности водителя и пассажиров.

На автомобилях «Десятого семейства» часы или компьютер всегда устанавливаются рядом с блоком индикации. Сейчас такие ЭВМ называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а поможет нам в этом инструкция, поставляемая ВАЗом. Таблицы скопированы из инструкции, что важно при настройке.

О какой букмекерской конторе идет речь? Ответ показан на видео.

Передняя панель представлена ​​на фото ниже. Вам нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажав кнопку 1, вы можете пролистать функции первой группы. То же самое относится и к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Вопрос, зачем нужна кнопка 5? Находясь в любой из трех групп, эта кнопка активирует дополнительные функции. Кстати, их количество равно двум.

Каждая группа имеет различные дополнительные функции.

Пример свайпа

При выключенном зажигании мы видим на дисплее часы. Попробуем включить зажигание и нажать клавишу 1. Саму кнопку можно нажимать сколько угодно раз — функции переключаются циклически. Их количество равно трем.

Функциональная группа «Время»

Если нужны дополнительные функции, нажмите кнопку 5. Как пользоваться штатным бортовым компьютером на ВАЗ-2112 мы рассмотрели, но инструкция подходит для любой «Десятки».

Работа БК в разных режимах

Выше описано как использовать БК в режиме «Время». Группа «Время» первая, но есть еще две — «Топливо», «Путь». Мы даем им столы.

Функциональная группа «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Функциональная группа «Путь»

Здесь показаны функции, активируемые кнопками 3, 5.

Инструкции по программированию

Мы изменим различные настройки. А так же попробуем включить сигнализацию, изменить яркость подсветки и т.д. Таким образом компьютерное программирование на ВАЗ-2112 относится и к эксплуатации.

Настройка датчика уровня топлива

Изначально бак пуст. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более чем на две секунды. Далее выполняем действия:

1. Нажимаем кнопку 3 на одну секунду до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Подождите 10-20 секунд и повторите шаг 1;
3. Повторяйте шаги 1 и 2, пока не будет заполнено 39 литров.

Активируем сигнал превышения скорости

Нажатием кнопки 3 включаем функцию «Средняя скорость». Нажмите кнопку 4. Далее с помощью кнопок 5 и 6 установите необходимые цифры. Наконец, нажмите кнопку 4.

Чтобы отключить опцию, используйте высокое пороговое значение: 190 или 200 км/ч.

Изменение яркости подсветки

Используем функцию 1-3 «Время с остановками». Нажмите кнопку 4. Используйте кнопки 5 и 6 для регулировки. Нажать кнопку 4.

Будильник

Перейти к опции «Будильник» (дополнительная функция в списке «Часы»). Нажать кнопку 4. Далее установить значение часов (клавиши 5 и 6), нажать кнопку 4, установить значение минут (клавиши 5 и 6). При нажатии кнопки 4 включается сигнализация.

Будильник в машине вещь нужная

Осталось разобраться как отключить будильник. Выполните все шаги, чтобы установить час, а затем нажмите кнопку 1. Будильник должен отключиться!

Как настроить календарь и часы

Мы подошли к самой сложной главе. Перейдем непосредственно к действию:

Для быстрой настройки выполните шаги 1 и 2. Если затем нажать кнопку 1, часы будут округлены с 13:57 до 14:00. Или иначе: было 14:05, а станет 14:00.

Наш редакционный 2112 с БК Gamma GF 212. Нас полностью устраивает

Самый популярный нештатный патрон на ВАЗ-2110 — Gamma GF 212.

Его стоимость около 2500 рублей
… Установка проста, нужно только подключиться к К-линии в диагностическом разъеме и подвести провода питания.

Есть такие полезные функции, как задувание свечей и многое другое. Мы можем только рекомендовать его от себя среди большого разнообразия моделей на рынке.

Бортовой компьютер (БК) — автоматизированная система управления транспортным средством. Существует несколько видов БК, для того чтобы узнать какой тип установлен на вашем автомобиле, необходимо прочитать содержимое наклейки на устройстве. В зависимости от типа двигателя выбираются соответствующие типы БК. Больше всего автоматизированных систем управления выпускается для инжекторных двигателей автомобилей. Самым универсальным бортовым компьютером для ВАЗ 2114 можно считать мультитроник.

Назначение бортового компьютера

Те, кто установил в свой автомобиль бортовой компьютер, а именно так называется это новшество, обеспечивающее дополнительный контроль, считают, что его функции способны удовлетворить запросы даже заядлого автолюбителя. На первый взгляд, это электронное устройство демонстрирует те характеристики, которые были представлены до него на панели управления различных моделей ВАЗ, в том числе и 2114-й. В каждом автомобиле есть часы, а также спидометр (измеритель скорости), тахометр (показывает обороты двигателя), одометр (отвечает за пробег).

Они, тем не менее, вполне гармонично красуются перед глазами водителя, оформленные в надлежащем виде. Да и другие параметры здесь присутствуют: сколько топлива в баке, могут быть даже показания термометра, отображающие показатели как внешнего, так и внутреннего состояния воздуха. Все сделано по самым высоким стандартам автодизайна. Но системы управления (бортовой компьютер) — это не просто разные индикаторы, собранные на одном экране.

Отличия БК от пульта управления

Опытные водители знают, что спидометр просто пересчитывает обороты двигателя в скорость, и стоит только поменять колеса на больший диаметр, как скорость возрастет, хотя индикатор будет работать «по старинке». Чтобы не попасть впросак на очередном посту ГИБДД, без БК не обойтись. Но многое остается неучтенным простыми хомутами, и в дальней дороге будут уместны такие факторы, как фактический и средний расход топлива, информация об уже пройденных километрах, о количестве израсходованного топлива и так далее. Эти параметры ВАЗ 2114 можно рассчитать, но перед этим стоит водитель, который в первую очередь обязан следить за дорогой, а не заниматься расчетами.

«Умный» автомобиль 2114 сам будет следить за тем, чтобы машина не перегревалась в жару, а самый продвинутый из бортовых компьютеров — даже за опасностью обледенения в морозы. Компьютер также сообщит о напряжении внутри системы двигателя. С таким помощником поездка будет намного безопаснее, как на короткие, так и на дальние расстояния. Главное не игнорировать предупредительные сигналы от вашего компьютера.

Может показаться, что на плате появился индикатор, который начал считать индикаторы. Но на самом деле данные о работе оборудования автомобиля были известны и раньше, просто не отображались перед водителем. Однако зачем понадобилось превращать салон легковушки в кабину пилота? Подключение бортового компьютера (бортового компьютера) ко всем датчикам, существующим внутри автомобиля, обработка полученных данных и представление их в удобной для водителя форме – вот основная задача, которая возложена на БК.

Задача Бортового Компьютера не только собирать информацию с датчиков автомобиля, но и обрабатывать ее, корректировать, анализировать и отображать в удобном для водителя виде.

Подключение бортового компьютера

Модель автомобиля ВАЗ 2114 уже оборудована подготовленным местом для установки бортового компьютера. Как правило, ей очень подходит компьютер «Мультитроникс» или «Штат». Многие автомобилисты, испытавшие на себе все их прелести, рекомендуют остановить свой выбор на этих марках. Тем более, что есть варианты этого аппарата с цветным экраном — на любителя. Но это не более чем дополнительное удобство и, кроме «красоты», ничем не отличается от своих предшественников.

Для подключения бортового компьютера потребуется выполнить ряд обязательных операций:

• В первую очередь следует подключить само устройство к источнику питания. Для этого используется d.C. +12В имеющееся на ВАЗе.
• Для того, чтобы БК запускался автоматически одновременно с включением двигателя, он должен быть подключен к питанию, используемому для розжига двигателя. Если подключить к электрическому источнику габаритного света, экран компьютера будет немного «тусклым», что очень удобно в темное время суток.
• Необходимо обязательно подключить заземление.
• Подавать или нет сигнал датчика уровня топлива (ДУТ) зависит от модели используемого БК. Некоторые из них сами теоретически считают, сколько его уже израсходовано, в зависимости от показателей мгновенного расхода топлива и его изначального наличия в баке.

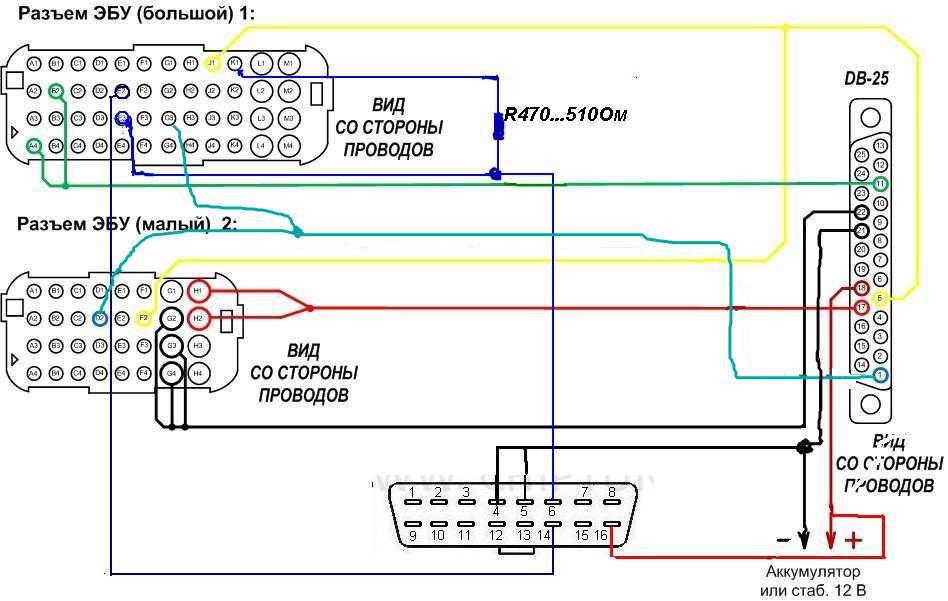

• Так же осталось подключить диагностическую линию контроллера K-line.

При отсутствии колодки в бортовом компьютере

Как правило, для всех этих процедур достаточно подключения стандартного четырехконтактного разъема с переходниками, которые идут в комплекте с бортовыми компьютерами. Если он отсутствует, проблем тоже быть не должно. Общее питание можно «позаимствовать» от прикуривателя, автозапуск — от замка зажигания, «глушитель/габариты» — от подсветки того же прикуривателя, вес — от кузова или опять же от прикуривателя.

Во избежание неприятностей при вышеописанных действиях, следует отключить массу автомобильного аккумулятора.

Сигнал с датчика уровня топлива (ДУТ) снять с провода, согласно схеме подключения конкретного автомобиля ВАЗ, а также подключить диагностическую линию.
