Розетка для электроплиты: виды, установка и подключение

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм²;
Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;
Фото — типы
Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Фото — план разводки проводки на кухне

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото — схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.
Фото — клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото — принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

Город	Цена, рубли
Самара	405
Екатеринбург	400
Киев	420
Воронеж	400
Москва	420

Рассмотрим как установить розетку для электроплиты

Подключение электроплиты

Монтаж розетки для электроплиты во многом отличается от монтажных работ по установке обычной розетки. Ведь мощность этого электроприбора значительно выше, а, соответственно, и предъявляемые требования по правилу его монтажа не идут ни в какое сравнение с установкой обычной розетки. И поэтому, несмотря на то, что технически они не сильно отличаются, рассмотрим такой вид подключения отдельно.

Содержание

Подготовка к монтажу розетки электроплиты
Подключение электроплиты и розетки
- Подключение электроплиты к однофазной сети
- Подключение электроплиты к трехфазной сети
- Подключение розетки для электроплиты
Вывод

Подготовка к монтажу розетки электроплиты

Так как в нашей статье мы ведем речь о том, как выполнять монтаж розетки электроплиты, то начать стоит с самого начала. А самым началом, в нашем случае является квартирный электрораспределительный щиток. Если же его нет, то рассмотрим требования к распределительному щитку, расположенному на лестничной площадке.

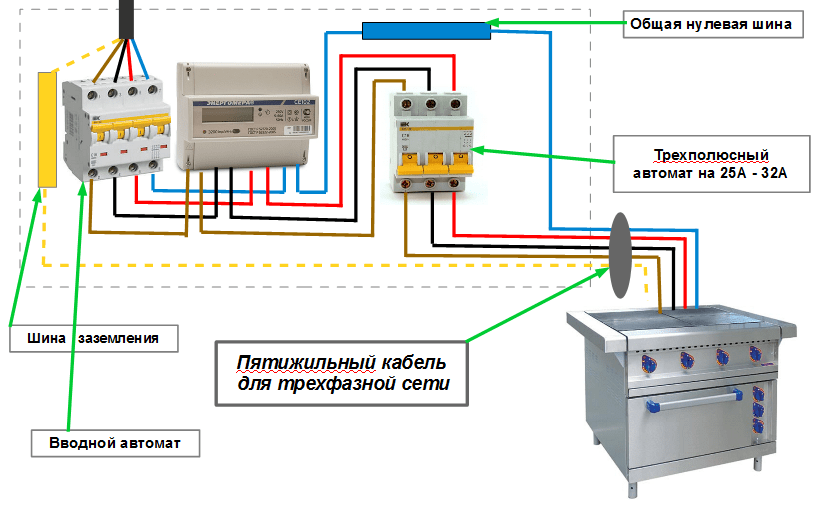

На фото представлена полная схема подключения электроплиты

Итак:

Для запитывания электрической плиты лучше всего предусмотреть отдельную линию питания. Согласно ВСН 59 – 88 п.9.6, печь мощностью до 8кВт должна питаться от автоматического выключателя на номинальный ток в 25А.
Исходя из этого, следует выбрать и проводку. Если мы применяем медный провод, то его сечение должно быть не меньше 2,5 мм². Если мы применяем алюминиевый провод, то согласно табл. 1.3.5 ПУЭ, его сечение должно быть не меньше 4 мм².
Если же монтаж розетки электроплиты осуществляется от общей сети квартиры, то, согласно ВСН 59 – 88, такая групповая сеть должна запитываться от автоматического выключателя с номиналом в 40А. Такой же автомат должен стоять и в качестве вводного на квартиру, при наличии в ней собственного распределительного щитка.

Подключение электроплиты и розетки

Подключение электроплиты к однофазной сети

Обычно все электрические плиты поставляются уже с подключенной розеткой, но бывают случаи, когда вам необходимо ее подключить своими руками.

Это не должно вызвать особых проблем благодаря нашей инструкции:

Прежде всего следует определиться, от какой сети будет питаться печь. Ведь подключение от однофазной и трехфазной сети несколько отличается. Да, да, мы не ошиблись, практически все электрические печи могут работать как от трехфазной, так и от однофазной сети.
Наиболее распространенным является подключение печи от однофазной сети, поэтому и рассмотрим его в первую очередь. Вилки для однофазной сети имеют три вывода, в которых один контакт — это фазный провод, один контакт — нулевой провод и один контакт — защитный.

Обратите внимание! Для нас очень важно, чтобы фазный провод от электропечи всегда подключался к фазному проводу розетки и другие провода, соответственно. Благодаря конструкции розетки найти эту соосность необходимо только один раз при монтаже. Процесс поиска фазного, нулевого и защитного проводов вы можете увидеть на представленном видео или других страницах сайта.

Подключение вилки и электропечи

Если розетка у нас уже установлена, проверяем, где фазный, нулевой и защитный провода, и к соответствующим контактам подключаем провода на вилке. Если розетка у нас еще не подключена, то обычно крайнюю левую клемму делают фазной, крайнюю правую клемму – нулевой, а к верхнему контакту вилки подключают защитный провод.
Теперь выполняем подключение к электроплите. Наличие аж шести контактов может вызвать определенное недоумение, но наша инструкция разъяснит вам их назначение.
Контакты «1», «2», «3» или «L1», «L2», «L3» предназначены для подключения фазного провода. При однофазном подключении между этими клеммами необходимо установить перемычку и подключить фазный провод к любому из них. Некоторые фирмы производители поставляют печи с уже установленной перемычкой.
Под контактами «4», «5» или «N1» и «N2» скрываются контакты нулевых выводов печи. Между ними у некоторых печей так же стоит перемычка, и наш нулевой провод можно установить на любой из них.

Однофазное подключение электропечи

К контакту же «PE» следует подключить защитный провод. На чем подключение электропечи к однофазной сети можно считать оконченным.

Подключение электроплиты к трехфазной сети

Установка розетки для плиты трехфазного исполнения имеет некоторые отличия. Прежде всего, как и вилка, она имеет пять контактов.

Где три провода фазных, один нулевой и один защитный. У таких розеток и вилок три фазных провода подключаются к контактам, расположенным рядом, в верхней части расположен контакт для нулевого провода, а в нижней части расположен контакт для подключения защитного провода.

Обратите внимание! В некоторых старых электропечах вы можете встретить вилки и розетки на 4 контакта. Не пугайтесь! Просто в таких моделях нет защитного провода. Подключение таких моделей осуществляется так же, только без учета защитного провода.

Для подключения электропечи к трехфазной сети фазные провода от вилки необходимо прикрутить к выводам «1», «2», «3» или «L1», «L2», «L3» печи.

Очень важно! Если производитель установил перемычки между выводами «1», «2», «3» или «L1», «L2», «L3», то вам необходимо ОБЯЗАТЕЛЬНО их снять. В противном случае при подаче напряжения произойдет короткое замыкание.

Подключение печи к трехфазной сети

Нулевой и защитный провод подключаем так же, как и при однофазном монтаже.

Подключение розетки для электроплиты

Монтаж розетки для электроплиты производится после выполнения всех подготовительных мероприятий. К таковым можно отнести установку защитного автомата питания печи, прокладку провода, а также установку самой розетки.

Подключение розетки для электрической плиты

Для однофазной розетки подключаем соответственно фазный, нулевой и защитный провода. Обычно фазным делают левый контакт, правый контакт нулевым, а к нижнему подключают защитный провод. Но это не принципиально.

Обратите внимание! Главное, чтобы фазный, нулевой и защитный провода совпадали с таковыми же контактами на вилке. Несовпадение может привести к короткому замыканию. Поэтому проверьте эту соосность не один раз.

При подключении печи к трехфазной сети все немного сложнее. В этом случае ваша розетка будет содержать пять контактов. К трем расположенным рядом контактам вам следует подключить фазные провода вашей сети.
К верхнему контакту вашей розетки следует присоединить нулевой провод.
К нижнему контакту вашей розетки следует присоединить защитный провод.

Вывод

Если ваша розетка для электроплиты скрытой установки смонтирована в соответствии с нашими рекомендациями, то сразу после подключения последнего провода вы можете проверить ее работоспособность. Если же вам не понятны какие-то аспекты или вы вообще не очень дружите с электричеством, то лучше не испытывайте судьбу и вызовите электрика. Ведь цена жизни значительно выше сэкономленных на подключении печи копеек.
