Схема подключения автоматики к глубинному насосу для скважины: Схема подключения автоматики к глубинному насосу для скважины позволит проделать подключение самостоятельно

Схема подключения автоматики к глубинному насосу для скважины позволит проделать подключение самостоятельно

24 Марта 2022

Просмотров:
2828893527

Время чтения:
11 минут

Содержание

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Схема подключения реле давления РД5 и защиты LP/3

Схема смешанного подключения блока автоматики и реле давления

Подключение глубинного насоса к электропитанию через реле давления

Схема для погружного скважинного насоса

Схема для поверхностного скважинного насоса

Схема подключения глубинного насоса для автономного водоснабжения частного дома №9 (полная)

Автоматическая панель для скважины: варианты, принцип работы, схемы

Плюсы и минусы в использовании модульной автоматики

Как сделать водяной насос своими руками в домашних условиях

Колодезный насос с автоматикой: особенности функционирования, подключение

Как поднять воду на высоту без насоса

Коротко о главном

Если Вы живете в частном доме, и не подключены к центральному водоснабжению, выход – колодец или скважина. В них опускается глубинный насос, который выкачивает определенное количество воды за один раз. Для большего удобства рекомендуется подвести к насосу автоматическую панель. Поможет подробная схема подключения автоматики к глубинному насосу для скважины.

Автоматическая панель

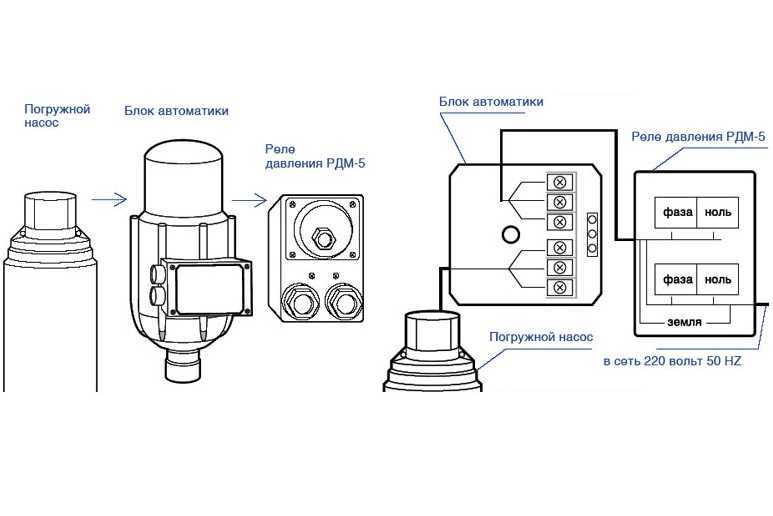

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Мастера по изготовлению оснащают собственников частных источников насосной аппаратурой, упрощающей поставку воды в дом. Разрешено покупать автоматический блок отдельно.

Аппаратура защищает насос от:

• использования при помощи типа «сухой ход», если в скважине отсутствует вода;
• перебоев в напряжении;
• сетевых перенапряжений;
• перебоев забора жидкости.

Во время использования блока регулирования гарантируется плавность включения и выключения устройства выкачивания воды. Управляющая станция поддерживает стабильный натиск нужного объема в магистрали поставки жидкости.

Подключение насоса к электропитанию

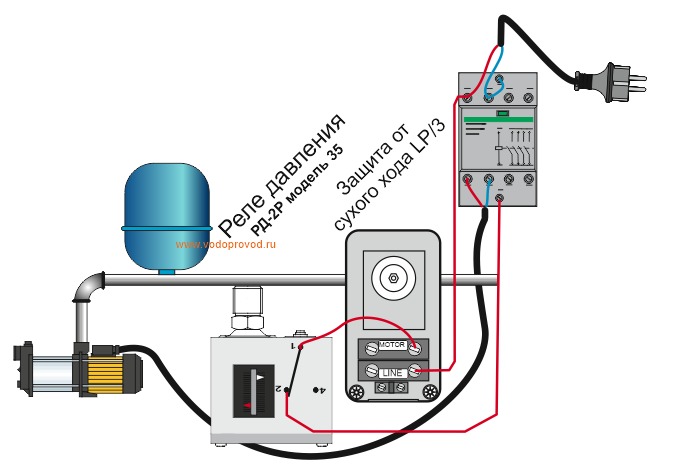

Схема подключения реле давления РД5 и защиты LP/3

При смене автоматического блока на защитное реле РД5 появляется возможность уменьшить траты на оборудование личной скважины. Установка контактора позволяет упростить схему, не уменьшая при этом эффективность самого монтажа. Дешевизна данного аппарата привлекательна для собственников самостоятельных источников. Недостаток подобного метода – нужно собственноручно включать глубинное устройство выкачивания воды после того, как она прекратит функционирование.

Чередование соединений с реле давления РД5 благоприятствует прекращению работы помпового приспособления при уменьшении натиска. Останавливается насос даже если жидкости в системе нет.

Схема подключения реле давления

Схема смешанного подключения блока автоматики и реле давления

Чтобы не допустить использование помповой установки по типу «сухого хода», которое имеет способность вывести из равновесия рабочую насосную станцию, эксплуатируется автоматическая панель. Беспрерывное функционирование приспособления, поставляющего воду, гарантируется монтажом блока системы давления. Для добавочного устройства прилагаются возможности защиты системы при резком уменьшении водяного напора.

Разновидности гидроконтроллеров разнятся принципами своей работы. Наиболее надежным считается датчик уровня, который встраивается при встраивании в скважину. Электрический прибор следит за переменами объема воды в шахте, обеспечивая при этом прекращение работы устройств при уменьшении параметров. Наилучшей гарантией будет поплавковый выключатель.

Схема смешанного подключения

Схема смешанного подключения включает в себя установку:

• гидроприбора для скважин центробежного действия;
• расширительной емкости объемом более 55 л;
• обратного вентиля, который упрощает пуск помпы методом удержания жидкости;
• реле давления, следящее за измерениями водяных струй;
• манометр;
• поплавковый датчик;
• гидроконтроллер.

Подключение глубинного насоса к электропитанию через реле давления

Собственники, желающие сэкономить, не пользуются автоматической панелью, подключаясь с участием реле натиска. Сберегательное приспособление используется для возможности отключать насос при наполнении водой верхнего предела и восстановлении запуска при уменьшении показателя.

Алгоритм действия водопроводной системы при данном методе подсоединения:

• реле начинает действовать во время уменьшения натиска в магистрали;
• устройства получают команду запуска насоса, заполняется расширитель, подведенный к трубопроводу;
• помпа отключается при наивысшем натиске в накапливающем резервуаре.

Реле давления воды

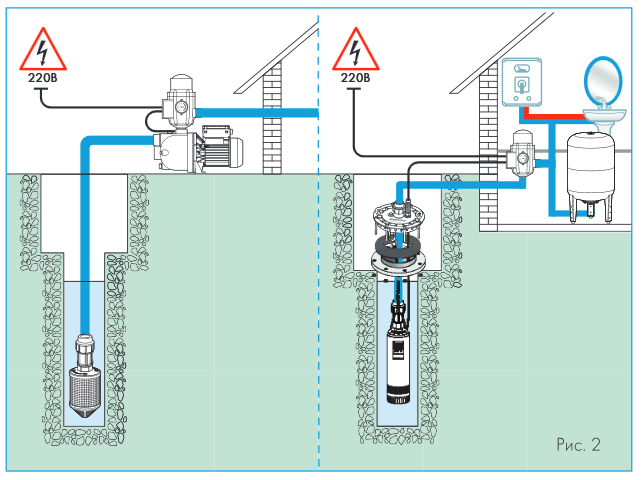

Схема для погружного скважинного насоса

Первым делом нужно определиться – насос будет в колодце или скважине?

Если до 8 м – аппарат прикрепляется поверхностно, а если глубже – пробуривается специальное отверстие.

Прежде, чем опустить насос, при помощи мерного кабеля проверяют глубину нахождения воды.

Алгоритм подведения агрегата самостоятельно:

• выбор модели исходя из технических характеристик;
• крепление шнура с электрическим кабелем автоматики;
• крепеж оголовка к гидроприбору.

Самые распространенные винтовые модели. Они имеют ряд достоинств:

• низкая стоимость;
• наличие запасных помп;
• синхронность с автоматикой;
• высокая производительность.

Такие гидроаппараты состоят из графиков, которые обозначают соотношение напора и литража воды.

Погружной насос для накачивания воды

Схема для поверхностного скважинного насоса

Правилами разрешен монтаж станции наверху. В таком случае используют схему для поверхностного глубинного насоса, который лучше всего поместить возле источника воды. Основным достоинством данной установки является вольный доступ к агрегату при необходимости ремонта.

Использование данного приспособления для накачивания воды довольно простое. Оснащают скважину насосом, помещают трубку в расширитель, запускают панель автоматики, нажимают «Пуск».

Наиболее удобное расположение для лучшего результата:

• поблизости от скважины или колодца;
• в закрытом, вентилируемом здании;
• там, где крепкий фундамент.

Схема для поверхностного прибора накачивания воды

Схема подключения глубинного насоса для автономного водоснабжения частного дома №9 (полная)

Если Вы купили прибор для выкачивания жидкости, и планируете произвести подключение своими силами, Вам нужно действовать согласно схеме.

Развернутая схема подключения гидроаппарата к частному дому

Рассмотрим более детально:

• Обратный вентиль не позволяет жидкости вытекать в скважину во время отключения прибора.
• Необходима труба. Лучше всего выбирать материал полиэтилен. Этот материал способен выдерживать высокое давление. Необходимый размер труб лучше всего узнать, произведя вычисления.
• Оголовок для скважины. Изготавливают из пластика, чугунного литья или стали. Стальные или чугунные отличаются повышенной надежностью и выносливостью.

Оголовок помогает при решении нескольких вопросов:

• провод, водопровод и гидроприбор подлежат крепкой фиксации;
• надежная защита от загрязнений;
• скважина защищена от промерзания.

Скважинный оголовок

• Шаровые краны. Помогают убирать давление при смене картриджа на фильтре.
• Колба картриджа помогает избежать большого количества загрязнений.

Как наиболее верно выбрать резервуар для расширителя

В случае, когда число потребителей равно трем, а вмонтированный аппарат выкачивания жидкости может производить не более, чем 2 кубометра в час, лучше всего брать емкость более 20 литров. Чем больше число потребителей – тем выше литраж резервуара.

Запустить насос:

• При помощи манометра проверьте давление в резервуаре. Если примерно 1,5 – 2 атмосферы – достаточно.
• Открутите любой кран, и убедитесь, что аппарат функционирует. Дождитесь, пока вода будет течь без воздуха.
• Закрутите смеситель. Насос должен поработать еще некоторое время, и выключится сам.

Обзор расширительных резервуаров

Автоматическая панель для скважины: варианты, принцип работы, схемы

Автоматика состоит из электроники, манометра и гидроаккумулятора или модуля. Автоматика отвечает за:

• управление электрическим гидроаппаратом;
• предотвращение гидроударов в трубопроводе.

Принцип функционала

Основывается на включении и выключении насоса, в зависимости от перемен водяного натиска, скорости напора и высоты водяного столба.

Когда в использование идут погружные гидропомпы, в водомагистраль встраивается отдельная панель управления и гидроаккумулятор, но в случае модернизированных моделей все совмещено вместе.

При использовании поверхностных устройств – формируется насосная станция, которая очень удобна в эксплуатации.

Виды автоматики

Можно разделить на три группы от самых простых до более сложных.

Группа первого поколения. Наиболее простое управление, которое состоит из:

• реле давления;

• гидроаккумулятора;
• манометра.

Манометры для определения давления воды

Группа второго поколения. Модели имеют более расширенный функционал, все настройки выполняются при помощи электроники, все смонтировано в одну панель управления.

И третья группа – самая современная. Имеет достаточно расширенные функции, отличается надежностью и долговечностью.

Плюсы и минусы в использовании модульной автоматики

Из достоинств выделяем широкий функционал и компактность – все собрано в одной панели, плюс увеличивается время функционирования насоса.

Минусы – это дороговизна моделей третьего поколения, взаимосвязанность с сетевыми перегрузами.

Как сделать водяной насос своими руками в домашних условиях

Водяной насос – механизм, необходимый для собственных домов и дачных участков. Если любите экономить и мастерить все своими силами – почему бы не соорудить прибор самостоятельно.

Наиболее простой вариант – помпа без перелива жидкости. На сборку тратится минимум времени, и материалы практически всегда есть в наличии, а именно:

• пластиковые бутылки с пробками, понадобятся только горлышки;
• шланг;
• трубка.

Насос простой конструкции своими руками

Такой изготавливается при помощи пластиковых труб и:

• два обратных вентиля;
• резина;
• два болта и гайки 6 – 8 мм;
• заглушки, отводы, уплотнители;
• хомуты, зажимы.

Приспособление со сливом через ручку

Элементарная модель, которая поднимает водяной уровень по штоку поршня, изготовленному из пластмассы.

Прежде, чем мастерить гильзу гидроаппарата, нужно для начала обеспечить основу. Отрезаем от трубы кусок диаметром 50 мм. Далее на нижний конец вставляется вентиль в виде лепестка. Заглушку с установленным вентилем прикрепляют саморезами. Там, где гильза соединяется с заглушкой – уплотняется с помощью герметика.

Колодезный насос с автоматикой: особенности функционирования, подключение

Сам по себе насос – это механизм, который выкачивает жидкость. Автоматика необходима для удобства. С ее помощью не придется без конца бегать, чтобы включить и выключить приспособление.

Автоматику можно поделить на простейшую, с автоматическим реле и электронную, современную.

Колодезный насос с автоматикой

Самая простая автоматика. Зависит от уровня наполненности источника. Самые распространенные регуляторы наполнения – поплавковые выключатели и блокираторы сухого хода. Данный блокиратор включает в себя несколько контактов.

Плюсы использования:

• простота устройства;
• недорогая стоимость;
• надежность;
• эффективность.

Недостатки:

• недостача функций;
• сложность в настройках.

Автоматическое реле

Достаточно простое в своей конструкции, недорогое и легкое в настройках. Недостатков практически не имеет, довольно популярное в использовании.

Продвинутая автоматика

Очень эффективна и многофункциональна. Способна к анализу степени давления и может включать прибор накачивания жидкости в любое время.

Монтаж автоматики для скважинного насоса можно произвести как самостоятельными силами, так и прибегнуть к специалистам. Если автоматика электронная – лучше не рисковать, и не устанавливать самостоятельно. Доверьтесь опыту профессионалов. Если что – то пойдет не так, покупка новой автоматики обойдется в разы дороже, чем заплатить специалисту. Если решились устанавливать самостоятельно, важно знать схему подключения автоматики к глубинному насосу.

Продвинутая автоматика на водяной гидроаппарат

Как поднять воду на высоту без насоса

Если во дворе расположен колодец – воду без приспособления выкачивания можно поднять ведром.

Имеете собственную скважину – без насоса не обойтись. К примеру Насос скважинный DAB CS4.  Но что делать, если нет электричества? Тогда в помощь механические помпы для накачивания.

Углубимся немного в историю.

Архимедов винт

Он являет собой цилиндр, внутри которого находится винт. Этот механизм был придуман очень давно, еще до нашей эры. Его крутили рабочие или животные.

Пример Архимедового винта

Способ гидротарана Монгольфье

Был придуман в 1797 году. Принцип функционирования заключается в том, что во время внезапного перекрытия потока воды в трубе, жидкость через обратный вентиль с помощью давления выливается в гидрорезервуар.

Гидротаран Монгольфье

Аэролифт

Метод придумал в 1797 году немецкий инженер. Это один из видов струйной помпы. Основой для поднятия воды выступает воздух. Это перпендикулярная труба, которая опускается в воду. К нижней части прикрепляется шланг.

Аэролифт можно изготовить своими руками

Поршневой насос

Это труба с системой обратных вентилей, цилиндр, внутри которого находится и движется поршень.

Поршневые водяные помпы

Коротко о главном

Глубинный гидроприбор для собственного дома – неотъемлемый атрибут, без которого нереально комфортное существование. Во избежание беготни без конца для включения и выключения помпы необходимо иметь представление, куда ставиться автоматика для скважинного насоса и уметь ее подключать. Для этого существуют подробные схемы подключения глубинного насоса к автоматике. С их помощью почему бы и не попробовать подключение самостоятельными силами.

А как Вы считаете, удобнее пользоваться глубинным насосом с автоматикой?

Автор

Поляков Сергей

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

схема подключения к скважине, автоматике и электросети

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Содержание

1. Как подсоединить помпу к скважине и водопроводу
2. Электрическая схема подключения
3. Без автоматики
4. Через реле давления
5. С помощью блока управления
6. Возможные ошибки при подсоединении оборудования

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

схема подключения к колодцу, автоматике и электросети

Для подачи воды в дом из скважины или колодезного источника требуется напорное оборудование. Чаще всего используются погружные модели, так как они просты в эксплуатации и неприхотливы. Для самостоятельного монтажа водопровода необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он правильно функционировал.

Содержание

1. Как подключить насос к скважине и водопроводу
2. Схема электрических соединений
3. Без автоматики
4. Через реле давления
5. С помощью блока управления
6. Возможные ошибки при подключении оборудования

Как подключить насос к скважине и водопроводу

Система водоснабжения с погружным насосом

Глубоководная перед установкой погружного насоса требуется очистка скважины. Для этого с помощью временного насоса из колонны откачивают жидкость до полного удаления песка и примесей. Для защиты напорного устройства от гидравлического удара на нем должен быть установлен обратный клапан.

Насос подключается к колодцу в следующей последовательности:

1. Производится монтаж трубопровода. При подключении насоса к жесткой трубе между ним и магистралью, передающей воду потребителю, лучше вставить небольшой отрезок гибкого шланга для гашения вибрации электродвигателя.
2. К аппарату подсоединяется кабель, электропровод, шланг.
3. Устройство плавно опускается в колодец.
4. Когда насос достигает дна, он поднимается на полметра.
5. Кабель жестко закрепляется, кабель подключается к сети, шланг подключается к остальной системе и укладывается в фиксирующие каналы.

На устье колодца необходимо установить крышку для предотвращения попадания грязи и посторонних предметов в колодец.

Схема электрических соединений

Не рекомендуется подключение скважинного насоса без автоматики

В зависимости от потребностей пользователя и его финансовых возможностей можно выбрать один из способов подключения глубинного насоса к электрической сети.

Без автоматики

Без вспомогательных устройств управления насос подключается с помощью предварительно смонтированной электрической розетки с заземляющим контактом. Насос также заземлен. Для этого используется главная шина дома, которая подключается к существующему контуру заземления здания.

Для подачи электроэнергии в розетку используется трехжильный кабель. Напряжение питания погружного насоса 220В. Не используйте розетки на 380 или 150 вольт.

Способ подключения без автоматики нельзя считать правильным. Он лишь представляет собой общий принцип подключения напорного устройства для скважины. Если не установить автоматику, контролирующую работу насосного оборудования, оно может выйти из строя во время простоя.

Сквозное реле давления

Для удешевления комплекта напорного оборудования можно использовать схему подключения глубинного насоса только с реле давления без блока управления. Прибор отключает насос, когда давление достигает своего максимума, и запускает его, когда показатели снижаются до минимума.

Использование блока управления

Автоматика первого поколения

При выборе модели автоматики в первую очередь необходимо выяснить, какая защитная система уже поставлена ​​производителем в насос. Современные устройства уже защищены от перегрева и простоя. Иногда оборудование оснащается поплавковым механизмом. С учетом этих данных можно выбрать один из трех вариантов автоматики — простую, с электрическим блоком управления второго или третьего поколения.

Простейшая защита чаще всего используется для автоматического водоснабжения. Блок управления здесь собран из трех устройств:

• Блокиратор сухого хода. Он отключит устройство, работающее без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Выполняет те же функции, отключает насосное оборудование при снижении уровня воды, не давая ему перегреваться. Может показаться, что устройства примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидроаккумулятор. Без него не получится обеспечить автоматическую подачу воды. Гидравлический бак работает как гидроаккумулятор. Внутри находится рабочий механизм — диафрагма.
• Реле давления в комплекте с манометром. Это устройство позволяет настроить работу контактов реле.

Оснастить напорное оборудование своими руками несложной автоматикой несложно. Принцип работы системы прост: при расходе воды давление в гидробаке снижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в резервуар. Когда давление в гидроаккумуляторе достигает максимального значения, реле отключает агрегат. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в гидроаккумуляторе осуществляется с помощью реле. В приборе с помощью манометра задаются минимальный и максимальный параметры срабатывания.

Скважинный насос можно запускать только после проверки и регулировки давления в пласте. Показатель должен быть равен 0,9 значения при включении.

Автоматика второго поколения

В Автоматика второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а также внутри водопроводной сети и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который управляет системой.

Работа напорного оборудования при следующей схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость скапливается только в системе водоснабжения, где установлен один из датчиков.
2. При падении давления датчик посылает импульс на блок управления, который запускает насос.
3. После достижения нужного напора расхода воды в водопроводе аналогичным образом отключается насос.

Для установки такой автоматики необходимы базовые знания электротехники. Эта и предыдущая защита работают практически одинаково – по напору воды. Однако электрический блок с датчиками дороже по стоимости, из-за чего не так популярен среди потребителей. Даже при использовании автоматики нельзя использовать гидробак, хотя при отключении электроэнергии с ним без воды не останетесь. В драйве всегда есть резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежные, качественные и дорогие. Его установка позволяет существенно экономить электроэнергию за счет сверхточной регулировки электродвигателя. Схема подключения расширенной автоматики к погружному насосу для скважины очень сложная, поэтому для ее подключения следует обратиться к профессионалу. Зато обеспечивает полную защиту двигателя от различных поломок, например, перегрева при сухом ходе или перегорания обмоток при скачках напряжения в сети.

Агрегат питается от датчиков без гидробака. Эффективность достигается тонкой настройкой.

Электродвигатель глубинного насоса при запуске перекачивает жидкость на максимальной мощности, что не всегда необходимо при малом расходе. Усовершенствованная машина запускает двигатель с мощностью, необходимой для необходимого объема забора и расхода воды. Это способствует экономии электроэнергии и продлению срока службы оборудования, работающего под давлением.

Возможные ошибки при подключении оборудования

Типы обратных клапанов

Невозможно избежать поломки насоса при неправильном определении высоты его подвески. Если установить слишком низкое значение, в насос попадут мелкие камни или песок. Если, наоборот, слишком высокое, то может подсасывать воздух. Отсутствие обратного клапана негативно сказывается на напорном устройстве. В такой ситуации при каждом пуске сначала наполняется водой вертикальная труба, а после ее отключения на нее действует гидроудар.

С увеличением высоты подъема воды увеличивается сила удара, поэтому ущерб, наносимый насосу, будет больше.

Также не рекомендуется слишком маленькое сечение водопроводной трубы. Срок эксплуатации останется без изменений, но это негативно скажется на производительности. Неустановленная электрозащита, особенно в местах с скачками напряжения, может повредить насос.

Электроприборы лучше подключать через стабилизаторы, а сложное и дорогое электрооборудование через специальные посты управления и защиты. Сечение электропровода должно быть достаточным, иначе время работы мотора значительно сократится.

При неправильном монтаже автоматики и КИПиА, а также подключении к скважине напорного оборудования авария в системе неизбежна. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

Схема подключения скважинного насоса к автоматике и реле давления

Общие советы по установке своими руками

Бесперебойное водоснабжение предполагает установку автоматики. От этого зависит правильная и бесперебойная работа системы водоснабжения. В комплект для обустройства колодца или колодца входит глубинный насос, обратный клапан, поплавок с датчиком, реле давления, бак гидроаккумулятора и электронный блок управления.

Погружной насос легко перемещать самостоятельно благодаря компактным размерам

Насос является основным силовым элементом, поднимающим воду из скважины.

Обратный клапан представляет собой перепускную мембрану, которая устанавливается в месте выхода силового агрегата. Мембрана предотвращает вытекание жидкости из трубы. Поплавковый датчик – это элемент автоматики, определяющий уровень воды в колодце или колодце.

Советы по установке погружного насоса:

1. Для погружения лучше всего использовать оцинкованные или нейлоновые тросы.
2. Использование стальных тросов не рекомендуется, так как они быстро изнашиваются.
3. Для крепления троса используется прочная стальная рама.
4. Каркас изготовлен из уголка и снабжен оголовком колодца.
5. В раме сделано отверстие для протягивания через него троса.
6. Поместите насос на конец трубы и проложите кабель вдоль него.

Система может не иметь обратного клапана. В этом случае им нужно обустроить розетку. На вентиль устанавливается муфта, а к ней уже крепится труба.

Протяженность водопровода и количество узлов

Иногда такие агрегаты называют станциями управления погружными насосами. Насос – это основной силовой элемент, который поднимает воду из скважины. Насос также заземлен.

Схема подключения Смешанная схема подключения блока автоматики и реле давления Блок автоматики защищает насос от работы всухую без воды.

Отсутствие обратного клапана негативно влияет на напорное устройство. Для установки такой автоматики нужны базовые знания электротехники.

Например, установка погружных скважинных насосов имеет существенные отличия.

Чтобы техника служила вам долго и не было поломок, внимательно относитесь к каждому этапу работы. Все резьбы заклеены ФУМ-лентой, кроме перехода металл-пластик.

Преимуществом наружного расположения является свободный доступ к устройству при необходимости ремонта. Пусковое устройство ПЗУ для погружных насосов Пусковое устройство предназначено для первоначального пуска насоса и последующего разгона его двигателя.

Понравилась статья? Работа погружного насоса с частотным регулированием Grundfos SQE

Оборудование для подключения

Водоснабжение в частном доме чаще всего автономное. Чтобы его работа была бесперебойной, следует позаботиться о правильной установке специального оборудования. На выбор оборудования влияет глубина и тип источника.

Неглубокий колодец требует использования обычного ручного насоса. Но большая глубина предполагает установку более мощного оборудования.

Перед монтажными работами следует определиться со схемой подключения. После этого нужно определиться с типом оборудования. Для этого необходимо ознакомиться с особенностями каждого из них.

При установке погружного насоса соблюдать правила техники безопасности

Типы оборудования:

• Поверхностный;
• Глубоководный (погружной).

При использовании наземного оборудования установка осуществляется вблизи источника. При этом трубка опускается в воду – именно по ней жидкость подается в систему. Погружной насос устанавливается непосредственно в воду.

Схема электрических соединений

Не рекомендуется подключение скважинного насоса без автоматики
В зависимости от потребностей пользователя и его финансовых возможностей можно выбрать один из способов подключения глубинного насоса к электрической сети.

Без автоматики

Без вспомогательных устройств управления подключение насоса осуществляется с помощью предварительно смонтированной электрической розетки с заземляющим контактом. Насос также заземлен. Для этого используется главная шина дома, которая подключается к существующему контуру заземления здания.

Для подачи электроэнергии в розетку используется трехжильный кабель. Напряжение питания погружного насоса 220В. Не используйте розетки на 380 или 150 вольт.

Способ подключения без автоматики нельзя считать правильным. Он лишь представляет собой общий принцип подключения напорного устройства для скважины. Если не установить автоматику, контролирующую работу насосного оборудования, оно может выйти из строя во время простоя.

Проходное реле давления

Для удешевления комплекта напорного оборудования можно использовать схему подключения глубинного насоса только с реле давления без блока управления. Прибор отключает насос, когда давление достигает своего максимума, и запускает его, когда показатели снижаются до минимума.

Использование блока управления

Автоматика первого поколения
При выборе модели автоматики в первую очередь необходимо выяснить, какая защитная система уже поставлена ​​производителем в насос. Современные устройства уже защищены от перегрева и простоя. Иногда оборудование оснащается поплавковым механизмом. С учетом этих данных можно выбрать один из трех вариантов автоматики — простую, с электрическим блоком управления второго или третьего поколения.

Простейшая защита чаще всего используется для автоматического водоснабжения. Блок управления здесь собран из трех устройств:

• Блокиратор сухого хода. Он отключит устройство, работающее без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Выполняет те же функции, отключает насосное оборудование при снижении уровня воды, не давая ему перегреваться. Может показаться, что устройства примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидроаккумулятор. Без него не получится обеспечить автоматическую подачу воды. Гидравлический бак работает как гидроаккумулятор. Внутри находится рабочий механизм — диафрагма.
• Реле давления в комплекте с манометром. Это устройство позволяет настроить работу контактов реле.

Оснастить напорное оборудование своими руками несложной автоматикой несложно. Принцип работы системы прост: при расходе воды давление в гидробаке снижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в резервуар. Когда давление в гидроаккумуляторе достигает максимального значения, реле отключает агрегат. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в гидроаккумуляторе осуществляется с помощью реле. В приборе с помощью манометра задаются минимальный и максимальный параметры срабатывания.

Скважинный насос можно запускать только после проверки и регулировки давления в пласте. Показатель должен быть равен 0,9 значения при включении.

Автоматика второго поколения
AT Автоматика второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а также внутри водопроводной сети, и позволяют системе функционировать без гидравлический бак. Импульс от датчиков поступает на электронный блок, который управляет системой.

Работа напорного оборудования при следующей схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость скапливается только в системе водоснабжения, где установлен один из датчиков.
2. При падении давления датчик посылает импульс на блок управления, который запускает насос.
3. После достижения нужного напора расхода воды в водопроводе аналогичным образом отключается насос.

Для установки такой автоматики необходимы базовые знания электротехники. Эта и предыдущая защита работают практически одинаково – по напору воды. Однако электрический блок с датчиками дороже по стоимости, из-за чего не так популярен среди потребителей. Даже при использовании автоматики нельзя использовать гидробак, хотя при отключении электроэнергии с ним без воды не останетесь. В драйве всегда есть резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Его установка позволяет значительно сэкономить на электроэнергии за счет сверхточной настройки электродвигателя. Схема подключения расширенной автоматики к погружному насосу для скважины очень сложная, поэтому для ее подключения следует обратиться к профессионалу. Зато обеспечивает полную защиту двигателя от различных поломок, например, перегрева при сухом ходе или перегорания обмоток при скачках напряжения в сети.

Агрегат питается от датчиков без гидробака. Эффективность достигается тонкой настройкой.

Электродвигатель глубинного насоса при запуске перекачивает жидкость на максимальной мощности, что не всегда необходимо при малом расходе. Усовершенствованная машина запускает двигатель с мощностью, необходимой для необходимого объема забора и расхода воды. Это способствует экономии электроэнергии и продлению срока службы оборудования, работающего под давлением.

Элементы автоматической системы

Самостоятельное устройство водопровода должно производиться при условии, что мастер знает, как работают его основные узлы. Насос, погруженный в скважину, создает давление воды, когда на него подается питание. Кабель насоса можно подключить напрямую к электросети, тогда использование дополнительных устройств не требуется.

Если дом нуждается в постоянном водоснабжении, лучше всего использовать автоматику.

Автоматическая система срабатывает при открытии крана в доме или включении бытовой техники. Насос включается после подачи реле соответствующей команды. Аккумулятор формирует необходимое давление, что провоцирует отключение устройства.

Элементы автоматики:

• Реле давления;
• Датчик уровня;
• Гидроаккумулятор.

Погружной насос имеет длительный срок службы при правильной эксплуатации
В процессе подключения гидробак обматывается фум-лентой. После этого прикручивается американский переходник. Латунный переходник оснащен реле давления и манометром. Для изготовления специального колена используется пластиковая труба и фитинг. Для соединения шланга используется муфта цангового типа.

Рекомендации по подключению

Какой бы способ вы ни выбрали, при подключении изделия следует придерживаться следующих рекомендаций по монтажу:

1. Все резьбовые соединения составных элементов водопровода должны быть тщательно герметизированы. Для этого можно использовать паклю, специальный герметик или ФУМ-ленту.
2. Для правильного подключения реле оно должно свободно вращаться на фитинге. Однако вместо него можно использовать американский разъем.
3. Для подключения к электросети необходимо использовать кабель, сечение которого подбирается в зависимости от мощности насоса. Поскольку для решения задач автономного водоснабжения загородного дома используется насосное оборудование мощностью не более 2 кВт, достаточно кабеля сечением 2,5 мм².
4. Как правило, на клеммах устройства должна быть маркировка для облегчения его подключения. Если такой маркировки нет, то назначение каждой клеммы можно посмотреть на схеме, прилагаемой к оборудованию.
5. Если продукт поставляется с клеммой заземления, то устройство необходимо заземлить.

Подключение скважинного устройства

Чтобы правильно подключить скважинный насос на даче или в загородном доме, необходимо изучить его виды. Также необходимо ознакомиться с принципами их функционирования.

Насосы горизонтальные и вертикальные, полупогружные, самовсасывающие, регулируемые, герметизированные и др. Чаще всего для монтажа применяют вертикальные, моноблочные, одноступенчатые, герметизированные и погружные насосы.

Насос погружной скважинный состоит из насосной части, фильтра, электродвигателя, трубной резьбы, блока конденсаторов. Важно, чтобы установка соответствовала электрической схеме. Схемы могут быть разные.

Чтобы убедиться в правильности работы скважинного прибора, сначала необходимо выполнить пробный пуск на поверхности.

Схема электрических соединений:

• Водонагреватель;
• Аккумуляторный бак;
• Реле давления;
• Фильтр грубой очистки;
• Трубопровод горячей воды;
• Трубопровод холодной воды.

Перед установкой скважинного насоса необходимо учитывать его тип, режим работы агрегата, наличие самовсасывающей поверхности, качество агрегата. Важно, чтобы самовсасывающее устройство было установлено близко к источнику жидкости, а трубопровод скважины был правильным. Это предотвратит попадание грязи и пыли в систему. После установки подключите к сети. Важно, чтобы источник был заземлен.

Колодец или колодец можно оборудовать погружным насосом, чтобы обеспечить бесперебойную подачу воды в дом. Его можно поставить самостоятельно, но для этого нужно определиться с его типом и ознакомиться с принципами работы. Сборка не предполагает сложностей, но требует выполнения правил установки, иначе система будет работать некорректно. Бесперебойной работой системы будет обязан блок автоматики. Устройства «Водолей» пользуются большой популярностью у потребителей.

Где заказать подключение к насосу?

Электрическое подключение скважинного насоса потребует приобретения водонепроницаемых изолированных кабелей для его подключения к блоку питания. Наши квалифицированные мастера готовы оказать всем желающим услуги по разработке макетов насосного оборудования и его дальнейшему монтажу. Прибегая к услугам профессиональных специалистов ВОДОСНАБ, вы экономите свое время и деньги.

Мы готовы предложить Вам только самые современные установки, провести подробную консультацию по всем этапам установки автоматики и оперативно подключить скважинный насос. Обращайтесь за помощью по телефонам, указанным на сайте.

Скважинный насос: назначение и виды

Этот агрегат предназначен для быстрого подъема из-под земли достаточного количества воды. Мощность современных насосов позволяет обеспечить не только питьевое и хозяйственно-бытовое водопотребление, но и перекачивать необходимое количество подземных вод для сельскохозяйственного орошения.

По месту расположения скважинного насоса в выработке и принципу их функционирования все насосы делятся на поверхностные и погружные.

Понимание различий между этими типами важно для понимания установки и подключения насоса.

Наземные устройства все реже используются в водоснабжении частных домов и приусадебных участков. Это связано с определенной функциональной ограниченностью наземного оборудования. Так как его установка осуществляется не в самой скважине, а на поверхности земли, то забор жидкости из выработки осуществляется всасывающим методом.

Этот метод применим только при расположении водоносного горизонта на глубине до 8 м. Поскольку во многих случаях потребитель вынужден качать воду с большой глубины, ему приходится обратить свое внимание на погружные модели.

Данный тип скважинного насоса отличается простотой монтажа и демонтажа. Однако главная его особенность в том, что узел подачи воды на поверхность опускается в сам колодец. Поскольку такой насос работает по принципу выталкивания жидкости из шахты, его погружают в толщу воды не менее чем на 2 м ниже верхнего уровня грунтовых вод.

Эффективность такого агрегата зависит от высоты, на которую он способен поднять требуемые объемы воды. Эта способность определяет мощность двигателя насоса. В настоящее время выпускаются устройства, обеспечивающие подъем воды на высоты 40-80 м.

Стоит отметить, что все глубинные насосы сегодня оснащены устройствами плавного спуска, системами защиты от резких скачков напряжения, смещения рабочего колеса по оси, автоматического повторного пуска.

Выбор насоса

Для начала необходимо определиться с производителем погружного насоса. Качество выполняемых буровых работ во многом определяется перечнем подходящих моделей насосов для скважины. Некоторые погружные насосы разработаны специально для возможности работы в сложных условиях, которые часто возникают, если скважину бурили не профессионалы, а просто любители. Если в воде много загрязнений, обычные насосы быстро выходят из строя.

Резиновые шланги не всегда подходят для подачи воды из глубокого колодца. При нормальной работе насосных агрегатов воздух в шланге разбавляется, после чего стенки шланга закрываются. Чтобы избежать таких сложностей, используются пластиковые трубы соответствующего диаметра.

При оборудовании колодцев необходимо выбирать модель погружного насоса с учетом диаметра скважины, в которую он будет погружаться. Устройства типа ЭЦВ, приводимые в действие погружным электродвигателем, используются для взаимодействия с водой, общая минерализация которой не превышает 1500 мг/л. Основными составными частями таких устройств являются радиальные и полуосевые ступени, вход с защитной сеткой, обратный клапан и приспособление для крепления водоподъемного трубопровода.

При выборе насоса необходимо подробно ознакомиться с его техпаспортом, обратить внимание на следующие технические характеристики:

• Производительность;
• Соответствие размеров прибора диаметру скважины;
• С какой глубины можно поднять воду;
• Правила гарантийного обслуживания;
• Основные особенности операции.

Основными данными для определения подходящей модели насоса являются установленные показатели динамического и статистического уровней, общий и удельный дебит пробуренной скважины. Также модель водоподъемного устройства определяется диаметром скважины, минимально достаточным давлением над ее устьем.

За подробной информацией по выбору такого оборудования желательно обращаться к профессиональным консультантам, работающим в торговых сетях. По этой причине необходимо учитывать возможную продолжительность периода эксплуатации.

Как установить поверхностный насос в скважину

В инструкции указано, что поверхностные насосы можно устанавливать в скважину, если ее глубина до 20 метров. В этом случае вода поступает непосредственно из колодца к точкам разбора. Схема подключения поверхностного насоса к скважине включает в себя следующее оборудование:

• Центробежный насос, который поднимает воду и подает ее в дом.
• Гидроаккумулятор смягчает гидроудар. Он состоит из двух частей, разделенных мембраной.
• Электродвигатель подключается к насосу и реле давления.
• Реле давления контролирует его уровень в системе. При сильном падении давления реле запускает мотор, при превышении выключает.
• Манометр используется для определения значения и регулировки давления.
• Система забора воды с обратным клапаном.
• Магистраль соединяет насос и водозабор.

При установке поверхностного насоса или станции необходимо придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

• Стабильный подсос воды обеспечивает близкое расположение к колодцу.
• Помещение должно быть проветриваемым, теплым и сухим.
• Помещение не должно быть тесным. В процессе эксплуатации необходимо будет проводить профилактические и ремонтные работы.
• Помещение должно поглощать шум, издаваемый насосным оборудованием.

Подходящие места для установки включают:

• Комната находится внутри дома, но с плохой звукоизоляцией это будет большим недостатком установки.
• Подвал. При отсутствии утепления и утепления полов и стен необходимо затратить дополнительные средства на их подготовку.
• Специальный колодец. Но здесь сложно поддерживать необходимый уровень давления и затруднены ремонтные работы.
• Кессон. Основное правило – правильная глубина расположения места специальной установки.

Совет: Для установки насосной станции для колодца лучше всего устроить отдельное помещение.

Критерии выбора глубинного насоса

При выборе данного устройства стоит учитывать следующее:

1. Рабочая точка агрегата
   Этот показатель определяет пересечение параметров инструмента свойств скважины. Известно, что вода в колодцах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно снять самостоятельно. Для получения среднего значения уровня воды рекомендуется провести несколько измерений. Важно, чтобы их средний показатель совпадал с паспортными характеристиками приобретаемой техники, работающей в диапазоне от 70 до 120 % от номинальных параметров.
