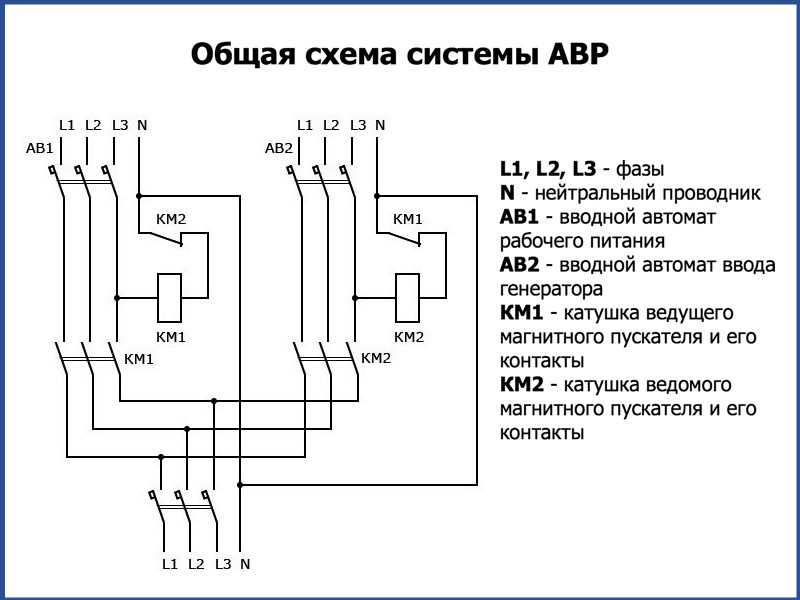

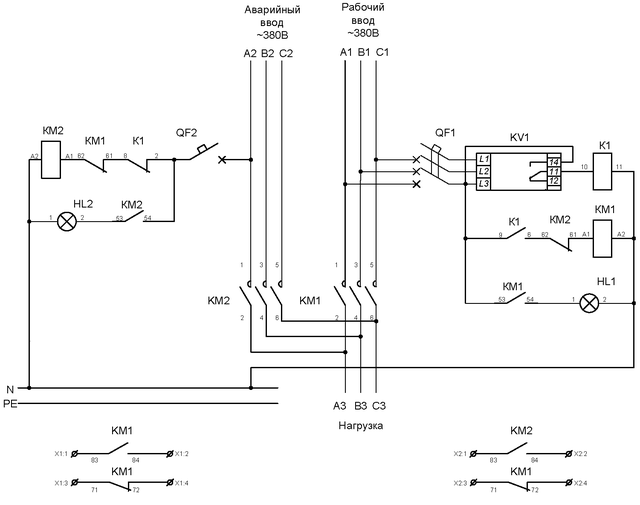

Схема авр аварийного освещения: Схема аварийного освещения

Underwriters Laboratories (UL) Стандарт 1008, Оборудование для автоматического переключения. UL1008 распространяется на автоматические переключатели, предназначенные для использования в аварийных системах и других приложениях. Если в этой статье не указано иное, мы рассматриваем переключатели UL1008 только для аварийных систем.

Рис. 1. Вариант 1 — обычный

(дополнительную информацию о стандарте NEC и этих стандартах UL см. врезку в конце статьи).

Каждый из этих стандартов фокусируется на определенной области аварийного или резервного освещения и питания или описывает конкретную часть оборудования где-то на пути аварийного или резервного освещения или силовой цепи. Тем не менее, не всегда легко ответить на все вопросы приложения путем поиска в этих стандартах, поскольку они часто указывают друг на друга, создавая циклический ответ или, во многих случаях, отсутствие ответа. Для индустрии развлечений и архитектурного освещения одним из насущных вопросов был: «Где уместно использовать аварийный переключатель UL1008, а где более простой UL9?24 реле управления нагрузкой можно использовать для питания цепи аварийного освещения?»

Из-за относительной стоимости и сложности аварийных переключателей UL1008 в течение многих лет отрасль задавалась вопросом, действительно ли такой переключатель необходим для распределительных цепей диммера, тем более что, по всей вероятности, где-то в здании находился еще один переключатель UL1008, переключающий главный фидер между нормальной и аварийной электроэнергией. Ответ на этот вопрос не прост и требует обзора всего спектра опций в наборе инструментов аварийного освещения. Каждый из следующих случаев имеет место при проектировании систем аварийного освещения. Следует отметить, что эти чертежи корпуса были упрощены для иллюстрации функциональности и не содержат всех подробностей описываемых на них схем.

Рисунок 2. Вариант 1 – Аварийный

Вариант 1. Только аварийное освещение в цепи только аварийного освещения

Схема Вариант 1, вероятно, является самым простым способом подачи питания на светильники аварийного освещения. Ряд светильников только для аварийных ситуаций предназначен для обеспечения минимального уровня освещенности, требуемого NFPA 101, Кодексом безопасности жизнедеятельности или местными строительными нормами. Светильники питаются от специальной панели аварийного выключателя, питаемой непосредственно от аварийного источника питания, которым может быть генератор или источник бесперебойного питания (ИБП). Когда источник подключается к сети, свет включается без какого-либо коммутационного или передающего оборудования. Единственным недостатком такого расположения является то, что аварийные светильники будут затемнены при наличии нормального питания. Это может быть визуально неприемлемой ситуацией для архитектора или дизайнера по свету.

Случай 2. Специализированные аварийные фонари с автономным источником питания

Вариант 2 знаком всем, кто использовал аварийные фонари с автономными батареями, которые иногда называют «блочным оборудованием». Эти устройства внесены в список UL924 и содержат источник питания (обычно аккумулятор), зарядное устройство и реле управления нагрузкой. Блок подключен к обычному источнику питания, который обеспечивает зарядный ток для аккумулятора. Когда нормальное питание выходит из строя, реле управления нагрузкой включает нагрузку. Когда нормальное питание возвращается, нагрузка гаснет. В течение многих лет аккумуляторные батареи были нормой для аварийного освещения. Они недороги, но обслуживание батареи и внешний вид «автомобильной фары» могут быть проблематичными. Вариант 2 также может использовать аналогичное единичное оборудование, в котором используется утопленный аварийный светильник, который более эстетичен, чем аккумуляторная батарея автомобильной фары.

Рис. 3. Вариант 2 – обычный

Вариант 3. Нормальное/аварийное освещение на выключателях или диммерах настенной коробки

Вариант 3 представляет концепцию использования одного и того же светильника как в обычном, так и в аварийном режиме. Нормальное/аварийное освещение подается через панель обычного/аварийного выключателя и настенный выключатель, диммер настенной коробки или другое устройство управления, смонтированное на настенной коробке. При отключении обычного питания аварийный переключатель UL1008, расположенный выше по потоку, автоматически переключает фидер панели выключателя на источник аварийного питания. В то же время UL924 реле управления нагрузкой определяет потерю нормального питания перед безобрывным переключателем и обходит переключатель или диммер, принудительно включая нагрузку, независимо от положения переключателя или диммера. Обратите внимание, что реле управления нагрузкой UL924 выполняет не передаточную функцию, а только функцию обхода или шунтирования. Таким образом, требуется только переключить горячую ветвь ответвленной цепи. Однако некоторые устройства управления нормальной мощностью не допускают шунтирования (например, автотрансформатор) и, следовательно, требуют двухпозиционного реле управления нагрузкой для отключения нагрузки от нормального устройства управления перед подачей питания на нагрузку. Хотя двухходовая конструкция реле может вводить в заблуждение, этот байпас с отключением перед замыканием не является передаточной функцией. Вариант 3 всегда зависит от вышестоящего аварийного переключателя UL 1008 для функции переключения.

Рис. 4. Вариант 2 — Аварийный

Вариант 4. Нормальное/аварийное освещение на стойке или релейном шкафу с диммерами, внесенными в список UL 924 Светильники питаются от диммерной стойки или релейного шкафа, который указан для аварийного использования в соответствии с UL924, а также в более традиционном списке UL508/UL891. Стойка диммера содержит реле управления нагрузкой или метод электронного байпаса. При отключении обычного питания весь фидер к стойке диммера переключается на аварийный источник с помощью вышестоящего аварийного переключателя UL1008. Элементы управления, обнаруживающие нормальный отказ фидера перед безобрывным переключателем, заставляют внутренние реле управления нагрузкой или электронные обходные устройства подавать питание на выбранные цепи, шунтируя диммеры и принудительно включая нагрузки, независимо от состояния системы управления диммерами. Только те нагрузки, которые необходимы для достижения минимального аварийного освещения, находятся под напряжением, как это разрешено NEC 700.23 (новый раздел в 2008 г.). Обратите внимание, что при использовании этого подхода необходимо знать поведение других цепей в стойке диммера. Если неаварийные цепи продолжают реагировать на систему управления, когда стойка находится в аварийном режиме, то размер аварийного источника также должен соответствовать этим нагрузкам. Лучшим решением является использование UL 9.Стойка на 24 диммера с возможностью сброса нагрузки. Это гарантирует принудительное отключение неаварийных диммеров в то же время, когда аварийные диммеры принудительно включаются, когда стойка находится в режиме аварийного байпаса. Обратите внимание, что NEC 700.23 требует, чтобы все цепи, выходящие из шкафа диммера, соответствовали Статье 700 в качестве аварийных цепей, т. Е. Проводились отдельно от всех обычных цепей, независимо от того, находятся ли они под напряжением для достижения требуемого освещения.

Рисунок 5. Случай 3 – нормальный

Случай 4A. Нормальное/аварийное освещение в диммерной системе с внешним реле управления нагрузкой UL 924

В последнее время внешние автономные реле управления нагрузкой UL924 стали доступны для обхода цепей в стойке диммера, которая не имеет собственного списка UL924. Именно этот случай 4А вызывает наибольшую путаницу, поскольку, на первый взгляд, функция, выполняемая реле, выглядит как переключение (которое на самом деле должен выполнять аварийный переключатель UL1008), а не байпас. Однако это не так, и вот почему: в этом случае реле управления нагрузкой переключает нагрузку между выходом диммера и внешним автоматическим выключателем, подключенным к той же фазе и источнику питания, что и диммер. Один фидер к диммерной стойке переключается вышестоящим аварийным переключателем UL1008, благодаря чему один фидер работает как обычный и аварийный источник для диммерной стойки. Таким образом, UL924 реле управления нагрузкой выполняет обходную, а не передаточную функцию. Как и в случае 4, состояние неаварийных цепей в стойке диммера должно быть отключено в аварийном режиме. В противном случае аварийный источник питания должен обеспечивать полную нагрузку, подключенную к стойке, а не только цепи аварийного шунтирования. С практической точки зрения это становится сложным, поскольку требует взаимодействия между аварийной системой и системой управления диммером. Лучшее решение можно найти в случае 5.

Рис. 6. Вариант 3 – Аварийный

Вариант 5. Нормальное/аварийное освещение на автоматическом (аварийном) переключателе резерва ответвленной цепи UL1008

Вариант 5 описывает конструкцию, широко применяемую в отрасли. Стойка диммера питается только от обычного источника питания и отключается при обычном сбое питания. Для каждой нормальной/аварийной нагрузки как нейтральный, так и горячий проводник переключаются на отдельный аварийный источник через автоматический переключатель (BATS) ответвленной цепи UL1008 (аварийный). Коммутатор спроектирован таким образом, чтобы гарантировать, что он может выдержать доступный ток короткого замыкания во время переключения и никогда не может соединять между собой обычный и аварийный источники питания. Кроме того, коммутатор должен безопасно работать, когда нормальный и аварийный источники находятся на разных фазах и не синхронизированы. Вариант 5 полезен, когда стойка диммера питается от очень большого фидера, но только небольшая часть ответвленных цепей будет использоваться в аварийных ситуациях. Использование BATS позволяет выборочно переключать эти цепи на аварийный источник, не беспокоясь о том, что аварийный источник рассчитан на полную мощность фидера стойки диммера. Недостатком варианта 5 является размер, стоимость и сложность коммутатора UL1008.

Рис. 7. Случай 4 – нормальный

Что говорит UL о аварийных цепях, UL924 и UL1008?

Недавно ряд производителей реле управления нагрузкой UL924 выпустили продукты с руководствами по установке, в которых предлагалось использовать реле для случаев 5, когда нагрузка переключалась, а не обходилась. В весеннем выпуске журнала The Code Authority (бюллетеня UL по вопросам кодов) за весну 2005 г. на странице 3 появляется статья «Оборудование аварийного освещения в центре внимания». Во втором абзаце этой статьи говорится: «Важно признать, что не переключает нагрузку между нормальным и аварийным питанием. Переключение нагрузки этого типа должно выполняться только с помощью [аварийного] переключателя нагрузки, указанного в соответствии со стандартом UL1008 по безопасности для оборудования переключателя нагрузки. LCR имеет только один источник питания, и он подключен к аварийному источнику питания».

Рис. 8. Случай 4 — Аварийный

Кроме того, Белая книга UL четко различает автоматические переключатели резерва для использования в аварийных системах (категория продукта WPWR), автоматические переключатели резерва для использования в дополнительных резервных системах (WPXT) и автоматические Реле управления нагрузкой (категория продукта FTBR).

Также важно отметить, что NEC 700.5(C) содержит два четких требования:0005 . АВР на 600 В переменного тока и ниже должны быть указаны для использования в аварийных системах» (выделено авторами). Имейте в виду, что некоторые продукты, продаваемые как автоматические переключатели резерва и перечисленные в соответствии с UL 1008, предназначены для дополнительных резервных систем ( NEC , статья 702), а не для аварийного использования. Эти же устройства могут быть включены в список UL924 как устройства аварийного байпаса. См. врезку для дальнейшего обсуждения разницы между аварийной цепью, требуемой законом резервной цепью и дополнительной резервной цепью.

Новые разделы в NEC-2011

Рис. 9. Случай 4A — обычный

В издание 2011 года NEC добавлен новый язык.

«700.2 Определения
«Реле, автоматическое управление нагрузкой. Устройство, используемое для питания включенного или нормально выключенного осветительного оборудования от аварийного источника питания в случае потери основного питания.
«Информационное примечание. Требования, касающиеся автоматических реле управления нагрузкой, см. в ANSI/UL924, Аварийное освещение и силовое оборудование».

«700.24 Реле автоматического управления нагрузкой. Если нагрузка аварийного освещения автоматически запитывается при потере нормального питания, должно быть разрешено включать указанное автоматическое реле управления нагрузкой для подачи питания на нагрузку. Реле управления нагрузкой не должно использоваться в качестве передающего устройства».

Рис. 10. Вариант 4A – Emergency

Как выбрать правильный метод аварийного управления для моего приложения?

Для каждого проекта разработчик аварийной системы должен проанализировать полевые условия и изучить плюсы и минусы каждого подхода, чтобы разработать наиболее экономичную, но безопасную систему. Первым шагом обычно является определение того, требуется ли настоящая аварийная система по статье 700 или приемлемо что-то меньшее, например дополнительная резервная система по статье 702. Если проект включает в себя указание основного автоматического аварийного переключателя на вводе и генераторе, то требуется оборудование UL1008, и, скорее всего, будет применяться NFPA110. Если в проекте требуется аварийный переключатель (BATS) ответвленной цепи, расходы на аварийный переключатель UL1008 по-прежнему требуются, но вспомогательное оборудование, указанное в NFPA110, такое как средства управления запуском генератора, не требуются. Это вспомогательное оборудование будет предоставлено первичным переключателем UL1008 на служебном входе. Если проект включает включение аварийной цепи, управляемой диммером настенной коробки, контактор аварийного переключения UL1008 немного дороже, а UL924 обходного реле достаточно.

Рис.11. Случай 5 – нормальный

После выбора надлежащего подхода к проекту необходимо выбрать оборудование, которое работает вместе как система для достижения целей безопасности проекта. Автоматический аварийный переключатель UL1008 разработан для условий, характерных для фидерных цепей. В дополнение к безопасности, он должен иметь чувствительные схемы для автоматического переключения при выходе из строя нормального источника, чтобы обеспечить автоматическое и надежное переключение.

С другой стороны, оборудование UL924 охватывает более широкий спектр устройств и приложений, подлежит менее строгим испытаниям и может быть использовано не по назначению, если разработчик системы не проявит осторожности. Блочное оборудование, выходные светильники и встраиваемые аварийные светильники, вероятно, будут иметь все элементы, необходимые для создания функциональной аварийной системы. Другие автономные компоненты UL924 могут не работать. Например, устройства учета, включенные в список UL924, доступны для обнаружения нормального отказа фидера, но они не будут иметь большой пользы, если не будут сопряжены с подходящим устройством переключения питания. Внесены в список UL924 силовых коммутационных устройства, которые, если они не подключены должным образом к восходящему обычному фидеру, включат аварийное освещение, когда в ответвленной цепи потеряет нормальное питание, но снова выключится, когда генератор включится. Необходимо исследовать, как функционирует каждая часть оборудования, чтобы конструкция работала как система. Что не работает, так это случайный выбор оборудования из списка UL1008 или оборудования из списка UL924 и предположение, что вы успешно завершили проект.

Вывод

Рис. 12. Случай 5 – Аварийный

При переключении нагрузки между обычным и аварийным источником питания в фидерной или ответвленной цепи необходимо использовать аварийный переключатель, указанный в UL1008.

Для включения аварийного освещения можно использовать систему диммирования с двойным списком согласно UL924 и UL508/UL891.

Внешнее реле управления нагрузкой UL924 можно использовать для обхода выключателя или диммера для включения аварийного освещения, но его нельзя использовать для переключения аварийного освещения между обычным и аварийным источником питания.

10 схем автоматического аварийного освещения

В статье описаны 10 простых схем автоматического аварийного освещения с использованием светодиодов высокой яркости. Эту схему можно использовать при сбоях в подаче электроэнергии и вне помещений, где любой другой источник питания может быть недоступен.

Что такое аварийная лампа

Аварийное освещение представляет собой цепь, которая автоматически включает лампу с батарейным питанием, как только входная сеть переменного тока становится недоступной или при сбое или перебоях в подаче электроэнергии.

Предотвращает попадание пользователя в неудобную ситуацию из-за внезапной темноты и помогает пользователю получить доступ к мгновенному аварийному освещению.

В обсуждаемых схемах вместо ламп накаливания используются светодиоды, что делает устройство очень энергоэффективным и ярким благодаря своей светоотдаче.

Кроме того, в схеме используется очень инновационная концепция, специально разработанная мной, которая еще больше повышает экономичность устройства.

Давайте поближе изучим концепцию и схему:

Предупреждение: Несколько описанных ниже цепей без использования трансформатора не изолированы от сети переменного тока, и поэтому их чрезвычайно опасно прикасаться к включенному и разомкнутому состоянию. Вы должны быть предельно осторожны при построении и тестировании этих цепей и обязательно принять необходимые меры предосторожности. Автор не может нести ответственность за любой несчастный случай из-за какой-либо небрежности пользователя .

Теория автоматического аварийного освещения

Как следует из названия, это система, которая автоматически включает лампу при сбое в сети переменного тока и выключает ее при восстановлении сетевого питания.

Аварийное освещение может иметь решающее значение в местах с частыми перебоями в подаче электроэнергии, поскольку оно может предотвратить попадание пользователя в неудобную ситуацию, когда внезапно отключается электропитание. Это позволяет пользователю продолжить текущую задачу или получить доступ к лучшей альтернативе, такой как включение генератора или инвертора, до тех пор, пока не будет восстановлено электропитание. для освещения требуется определенное фиксированное прямое падение напряжения, и именно при этом номинальном значении светодиод работает лучше всего, то есть напряжения, близкие к его прямому падению напряжения, способствуют наиболее эффективной работе устройства.

При увеличении этого напряжения светодиод начинает потреблять больше тока, а рассеивая дополнительный ток, нагреваясь сам, а также через резистор, который также нагревается в процессе ограничения дополнительного тока.

Если бы мы могли поддерживать напряжение вокруг светодиода близкое к его номинальному прямому напряжению, мы могли бы использовать его более эффективно.

Именно это я и пытался исправить в схеме. Поскольку здесь используется батарея на 6 вольт, это означает, что этот источник немного выше, чем прямое напряжение используемых здесь светодиодов, которое составляет 3,5 вольта.

Дополнительное повышение напряжения на 2,5 В может привести к значительному рассеянию и потере мощности из-за выделения тепла.

Поэтому я использовал несколько диодов последовательно с источником питания и убедился, что первоначально, когда батарея полностью заряжена; три диода эффективно переключаются, чтобы сбрасывать лишние 2,5 вольта на белые светодиоды (поскольку каждый диод падает на 0,6 вольта сам на себя).

Теперь, когда напряжение батареи падает, ряды диодов сокращаются до двух, а затем до одного, чтобы гарантировать, что только желаемое количество напряжения достигает блока светодиодов.

Таким образом, предлагаемая схема простой аварийной лампы становится высокоэффективной с точки зрения потребляемого тока и обеспечивает резервное питание в течение гораздо более длительного периода времени, чем при обычном подключении

Однако вы можете удалить эти диоды, если вы не хотите включать их.

Принципиальная схема

Как работает эта схема аварийного освещения с белым светодиодом

Глядя на принципиальную схему, мы видим, что схема на самом деле очень проста для понимания, давайте оценим ее по следующим пунктам:

Трансформатор, мост и конденсатор образуют стандартный источник питания для схемы. Схема в основном состоит из одного PNP-транзистора, который здесь используется в качестве переключателя.

Мы знаем, что устройства PNP относятся к положительным потенциалам и действуют на них как земля. Таким образом, подключение положительного источника питания к базе устройства PNP будет означать заземление его базы.

Здесь, пока сетевое питание включено, плюс от источника питания достигает базы транзистора, оставляя его выключенным.

Таким образом, напряжение от батареи не может достичь блока светодиодов, оставляя его выключенным. При этом аккумулятор заряжается от напряжения сети и заряжается через систему подзарядки.

Однако, как только пропадает сетевое питание, плюс на базе транзистора исчезает, и он смещается в прямом направлении через резистор 10К.

Транзистор включается, мгновенно зажигая светодиоды. Изначально все диоды включены в цепь напряжения и постепенно отключаются один за другим по мере того, как светодиод становится тусклее.

ЕСТЬ СОМНЕНИЯ? НЕ СМОТРИТЕ КОММЕНТАРИЙ И ВЗАИМОДЕЙСТВУЙТЕ.

Перечень деталей

• R1 = 10 кОм,
• R2 = 470 Ом
• C1 = 100 мкФ/25 В,
• Мостовые диоды и D1, D25 6 D20 9 9 94 3—D5 = 1N5408,
• T1 = BD140
• Tr1 = 0–6 В, 500 мА,
• Светодиоды = белые, высокоэффективные, 5 мм,
• S1 = переключатель с тремя переключающими контактами. Использование бестрансформаторного источника питания

Представленная выше конструкция также может быть выполнена с использованием бестрансформаторного источника питания, как показано ниже:

Здесь мы обсудим, как можно собрать аварийную лампу без трансформатора, используя несколько светодиодов и несколько обычных компонентов.

Основные характеристики предлагаемой автоматической бестрансформаторной схемы аварийного освещения, хотя она очень идентична более ранним конструкциям, отсутствие трансформатора делает конструкцию очень удобной.
Потому что теперь схема становится очень компактной, недорогой и простой в сборке.

Тем не менее, цепь, полностью и напрямую связанная с сетью переменного тока, чрезвычайно опасна при прикосновении в открытом положении, поэтому очевидно, что конструктор при ее изготовлении соблюдает все необходимые меры безопасности.

Описание схемы

Возвращаясь к идее схемы, транзистор T1, являющийся PNP-транзистором, имеет тенденцию оставаться в выключенном состоянии, пока сеть переменного тока присутствует на его базовом эмиттере.

Фактически здесь трансформатор заменен конфигурацией, состоящей из C1, R1, Z1, D1 и C2.
Вышеупомянутые детали представляют собой симпатичный компактный бестрансформаторный источник питания, способный удерживать транзистор в выключенном состоянии при наличии сети, а также непрерывно подзаряжать соответствующую батарею.

Транзистор возвращается в состояние смещения с помощью резистора R2 в момент сбоя питания переменного тока.

Теперь питание батареи проходит через T1 и зажигает подключенные светодиоды.

На схеме показана батарея на 9 вольт, однако может быть также встроена батарея на 6 вольт, но тогда D3 и D4 должны быть полностью сняты со своих мест и заменены проволочной связью, чтобы питание батареи могло течь напрямую через транзистор и светодиоды.

Схема автоматического аварийного освещения

Видеоклип:

Список запчастей

• R1 = 1M,
• R2 = 10K,
• R3 = 9/502 Вт, 1 502 Ом C1 = 1 мкФ/400 В КПП,
• C2 = 470 мкФ/25 В,
• D1, D2 = 1N4007,
• D3, D4 = 1N5402,
• Z1 = 12 В/1 Вт,
• T1 =BD140,
• T1 =BD140,
• , 6 светодиодов высокой эффективности
• , белые

Печатная плата Компоновка приведенной выше схемы (вид сбоку, фактический размер)

Pats List

• R1 = 1 МОм
• R2 = 10 Ом 1 ватт
• R3 = 1 кОм
• R4 = 33 Ом 1 ватт
• D1—D5 = 1N4007 900
• C1 = 474/400В КПП
• C2 = 10 мкФ/25 В
• Z1 = 4,7 В
• Светодиоды = 20 мА/5 мм
• MOV = любой стандарт для 220 В

последовательные диоды, включенные в прямом смещении через линию питания после входного конденсатора.

Эти 7 диодов падают примерно на 4,9V, и, таким образом, получить идеально стабилизированный и защищенный от перенапряжения выход для зарядки подключенной батареи.

Аварийная лампа с автоматической активацией LDR «день-ночь»

В ответ на предложение одного из наших заядлых читателей приведенная выше схема автоматического светодиодного аварийного освещения была модифицирована и улучшена за счет второго транзисторного каскада, включающего систему запуска LDR.

Этап делает действие аварийного освещения неэффективным в дневное время, когда доступно достаточное окружающее освещение, таким образом экономя драгоценный заряд батареи, избегая ненужного переключения устройства.

Модификации схемы для работы 150 светодиодов по запросу SATY:

Перечень деталей для схемы аварийного освещения на 150 светодиодов

R1 = 220 Ом, 1/2 Вт 1/4 Вт,
C1 = 100 мкФ/25 В,
D1,2,3,4,6,7,8 = 1N5408,
D5 = 1N4007
T1 = AD149, TIP127, TIP2955, TIP32 или аналогичный,
Трансформатор = 0 -6 В, 500 мА

3) Цепь автоматической аварийной лампы с отсечкой при низком заряде батареи

На следующей схеме показано, как в описанную выше конструкцию можно включить схему отключения при низком напряжении для предотвращения чрезмерного разряда батареи.

4) Цепь питания с приложением аварийного освещения

4-я цепь, показанная ниже, была запрошена одним из читателей, это цепь питания, которая подзаряжает аккумулятор при наличии сети переменного тока, а также питает выход от необходимая мощность постоянного тока через D1.

Теперь, в момент пропадания сети переменного тока, аккумулятор мгновенно включается и компенсирует выходной сбой своим питанием через D2.

При наличии входной сети выпрямленный постоянный ток проходит через R1 и заряжает аккумулятор желаемым выходным током, а также D1 переводит трансформатор постоянного тока на выход для одновременного удержания нагрузки включенной.

D2 остается смещенным в обратном направлении и не может проводить ток из-за более высокого положительного потенциала, создаваемого на катоде D1.

Однако, когда сеть переменного тока выходит из строя, потенциал катода D1 становится ниже, и поэтому D2 начинает проводить ток и обеспечивает мгновенную подачу постоянного тока батареи на нагрузку без каких-либо перерывов.

Список деталей для резервной цепи аварийного освещения

Все диоды = 1N5402 для аккумуляторов до 20 Ач, 1N4007, два параллельно для аккумуляторов 10-20 Ач и 1N4007 для менее 10 Ач.

R1 = Зарядное напряжение — Напряжение батареи / зарядный ток

Ток трансформатора/зарядный ток = 1/10 * батарея Ач

C1 = 100 мкФ/25

Транзисторы NPN, как показано здесь:

6) Аварийная лампа с использованием реле

Эта 6-я простая схема аварийного освещения с переключением светодиодного реле с использованием резервной батареи, которая заряжается при наличии сети и переключается в режим светодиод/батарея при сбое сети. . Идея была предложена одним из участников этого блога.

Цели и требования схемы

В следующем обсуждении поясняются детали применения предлагаемой схемы аварийной лампы переключения светодиодного реле
Я пытаюсь сделать очень простую схему переключения… где я использую трансформатор 12-0-12 для зарядки мотоциклетного аккумулятора 12 В от сети.

При отключении сети батарея будет питать светодиод мощностью 10 Вт. Но проблема в том, что реле не выключается при отключении сети.

Любые идеи. Хотите, чтобы это было действительно просто .. Реле 12 В постоянного тока / крышка 2200 мкФ-50 В на трансформаторе.

Мой ответ:

Привет, убедитесь, что катушка реле подключена к выпрямленному постоянному току от трансформатора 12-0-12. Контакты реле должны быть соединены только с батареей и светодиодом.

Обратная связь:

Во-первых спасибо за ответ.

1. Да, катушка реле подключена к выпрямленному постоянному току.

2. Если я подключу контакты реле только к батарее / светодиоду, то как батарея будет заряжаться при включении сети?
Если я ничего не упустил..

Конструкция

Приведенная выше схема не требует пояснений и показывает конфигурацию для реализации простой схемы аварийной лампы переключения светодиодного реле.

Использование реле и без трансформатора

Это новая запись , которая показывает, как можно использовать одно реле для создания аварийной лампы с зарядным устройством.

Реле может быть любым обычным реле 400 Ом 12 В.

При наличии сети переменного тока реле питается от выпрямленного емкостного источника питания, который соединяет контакты реле с его замыкающим контактом. Аккумулятор теперь заряжается через этот контакт через резистор 100 Ом. Стабилитрон 4 В гарантирует, что ячейка 3,7 никогда не достигнет ситуации перезарядки.

При сбое сети переменного тока реле деактивируется, и его контакты замыкаются на Н/З клеммах. Клеммы N / C теперь соединяют светодиоды с батареей, мгновенно освещая ее через резистор 100 Ом.

Если у вас есть какие-либо конкретные вопросы, задавайте их в поле для комментариев.

7) Простая схема аварийной лампы с использованием 1-ваттных светодиодов

Здесь мы изучаем простую схему светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи. Дизайн заказал один из активных читателей этого блога, г-н Харун Хуршид.

Технические характеристики

Можете ли вы помочь мне разработать схему для зарядки аккумулятора Nokia
3,7 В с использованием обычной схемы зарядного устройства для мобильных телефонов Nokia и использовать этот аккумулятор для освещения светодиодов мощностью 1 Вт, подключенных параллельно, должен быть световой индикатор, а также автоматический системы в случае сбоя питания, пожалуйста, примите во внимание мою идею и дизайн

С уважением,

Харун Хуршид

Дизайн

Требуемая схема светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи может быть легко построена с помощью приведенной ниже схемы:

9 0 Регулятор тока для светодиода

Rx = 0,7 / 0,3 = 2,3 Ом 1/4 Вт

Напряжение от источника питания зарядного устройства сотового телефона снижается примерно до 3,9 В за счет добавления диодов на положительном пути питания. Это должно быть подтверждено цифровым мультиметром перед подключением ячейки.

Напряжение должно быть ограничено примерно 4 В, чтобы ячейка никогда не превышала предел перезарядки.

Хотя указанное выше напряжение не позволит полностью и оптимально зарядить элемент, оно гарантирует, что элемент не будет поврежден из-за перезарядки.

Транзистор PNP остается смещенным в обратном направлении до тех пор, пока сеть переменного тока остается активной, в то время как литий-ионный элемент заряжается постепенно.

В случае пропадания сети переменного тока транзистор включается с помощью резистора 1K и мгновенно зажигает светодиод мощностью 1 Вт, подключенный между его коллектором и землей.

Вышеупомянутая конструкция также может быть реализована с использованием бестрансформаторной схемы питания. Ознакомимся с полной конструкцией:

Перед тем, как перейти к деталям схемы, следует отметить, что предложенная ниже конструкция не изолирована от сети и поэтому прикасаться к ней крайне опасно, и практически не проверена. Создавайте его только в том случае, если вы лично уверены в дизайне.

Двигаясь дальше, приведенная схема светодиодного аварийного освещения мощностью 1 Вт с использованием литий-ионного элемента выглядит довольно простой. Давайте изучим работу со следующими пунктами.

По сути, это регулируемая бестрансформаторная схема источника питания, которую также можно использовать в качестве схемы драйвера светодиода мощностью 1 Вт.

Настоящая конструкция, возможно, становится очень надежной благодаря тому факту, что здесь эффективно устраняются опасности, обычно связанные с бестрансформаторными источниками питания.

Конденсатор емкостью 2 мкФ вместе с 4 диодами in4007 образуют стандартный каскад емкостного источника питания, работающий от сети.

Добавление эмиттерного повторителя для регулирования напряжения

Предыдущий каскад, состоящий из каскада эмиттерного повторителя и связанных с ним пассивных частей, образует стандартный регулируемый стабилитрон.

Основной функцией этой сети эмиттерных повторителей является ограничение доступного напряжения точными уровнями, установленными предустановкой.

Здесь оно должно быть установлено на уровне около 4,5 В, которое становится зарядным напряжением для литий-ионного элемента. Конечное напряжение, которое достигает элемента, составляет около 3,9 В из-за наличия последовательного диода 1N4007.

Транзистор 8550 действует как переключатель, который активируется только при отсутствии питания через емкостной каскад, то есть при отсутствии сети переменного тока.

При наличии сетевого питания транзистор находится под смещением в обратном направлении за счет прямого плюса от мостовой схемы к базе транзистора.

Поскольку напряжение зарядки ограничено на уровне 3,9 В, батарея остается чуть ниже предела полной зарядки, поэтому опасность перезарядки никогда не достигается.

При отсутствии сетевого питания транзистор проводит и соединяет напряжение элемента с подключенным светодиодом мощностью 1 Вт через коллектор и землю транзистора, светодиод мощностью 1 Вт ярко светится. … при восстановлении сетевого питания светодиод переключается ВЫКЛ немедленно.

Если у вас есть дополнительные сомнения или вопросы относительно приведенной выше схемы светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионного аккумулятора, не стесняйтесь оставлять их в комментариях.

8) Цепь автоматического светодиодного аварийного освещения мощностью от 10 до 1000 Вт

Следующая восьмая концепция объясняет очень простую, но выдающуюся схему автоматической аварийной лампы мощностью от 10 до 1000 Вт. Схема также включает в себя функцию автоматического отключения батареи при перенапряжении и низком напряжении.

Функционирование всей схемы можно понять по следующим пунктам:

Работа схемы

На приведенной ниже принципиальной схеме трансформатор, мост и связанный с ним конденсатор 100 мкФ/25 В образуют стандартную цепь питания переменного тока в постоянный.

Нижнее реле SPDT напрямую связано с вышеуказанным выходом источника питания, поэтому оно остается активным, когда сеть подключена к цепи.

В описанной выше ситуации замыкающие контакты реле остаются подключенными, что приводит к отключению светодиода (поскольку он соединен с размыкающим контактом реле).

Обеспечивает переключение светодиодов, чтобы светодиоды включались только при отсутствии сетевого питания.

Однако плюс от аккумулятора не связан напрямую с модулем светодиодов, а поступает через замыкающие контакты другого реле (верхнее реле).

Это реле интегрировано с цепью датчика высокого/низкого напряжения, предназначенной для определения состояния напряжения аккумуляторной батареи.

Предположим, что аккумулятор находится в разряженном состоянии, при включении сети реле остается деактивированным, так что выпрямленный постоянный ток может достичь аккумулятора через контакты верхнего реле, размыкающие контакты, инициируя процесс зарядки подключенного аккумулятора.

Когда напряжение батареи достигает потенциала «полного заряда», в соответствии с настройкой предустановки 10 K, реле срабатывает и соединяется с батареей через свои замыкающие контакты.

Теперь в описанной выше ситуации при сбое сети светодиодный модуль может получить питание через вышеприведенное реле и замыкающие контакты нижнего реле и загореться.

Поскольку используются реле, пропускная способность по мощности становится достаточно высокой. Таким образом, схема способна поддерживать мощность более 1000 ватт (лампа) при условии, что контакты реле рассчитаны на предпочтительную нагрузку.

Окончательную схему с добавленной функцией можно увидеть ниже:

Схема была нарисована г-ном Шрирамом К.П., подробности см. в обсуждении комментариев между г-ном Шрирамом и мной.

9) Схема аварийного освещения с использованием лампы фонарика

В этой 9 идее мы обсудим создание простой аварийной лампы с использованием лампы фонарика 3В/6В.

Несмотря на то, что сегодня в мире светодиоды, обычная лампа для фонарика также может считаться полезным кандидатом на излучание света, особенно потому, что ее намного сложнее настроить, чем светодиод.

Показанная принципиальная схема довольно проста для понимания, в качестве первичного коммутационного устройства используется PNP-транзистор.

Прямой источник питания обеспечивает питание цепи при наличии сети.

Работа схемы

Пока присутствует питание, транзистор T1 остается смещенным положительно и поэтому остается выключенным.

Предотвращает попадание энергии батареи в лампу и удерживает ее в выключенном состоянии.

Питание от сети также используется для зарядки соответствующей батареи через диод D2 и токоограничивающий резистор R1.

Однако в момент сбоя сети переменного тока T1 мгновенно смещается в прямом направлении, он проводит и позволяет энергии батареи проходить через него, что в конечном итоге включает лампочку и аварийное освещение.

Весь блок можно установить в стандартной коробке адаптера переменного/постоянного тока и подключить непосредственно к существующей розетке.

Лампа должна выступать за пределы коробки, чтобы освещение полностью достигало внешнего окружения.

Перечень деталей

• R1 = 470 Ом,
• R2 = 1 кОм,
• C2 = 100 мкФ/25 В,
• Лампа = малая лампа для фонарика,

5 9025, аккумуляторная батарея = 6 В Трансформатор = 0-9В , 500 мА

 Дизайн и схема

10) 40-ваттная схема аварийного лампового освещения со светодиодами

10-й удивительный дизайн рассказывает о простой, но эффективной схеме светодиодных ламп аварийного освещения мощностью 40 Вт, которую можно установить дома для обеспечения бесперебойного освещения при одновременной экономии времени. много электричества и денег.

Введение

Возможно, вы читали одну из моих предыдущих статей, в которой объяснялась система уличного освещения на светодиодах мощностью 40 Вт. Концепция энергосбережения почти такая же, через схему ШИМ, однако выравнивание светодиодов здесь реализовано совершенно по-другому.

Как следует из названия, настоящая идея заключается в светодиодной трубчатой ​​лампе, поэтому светодиоды расположены по прямой горизонтальной схеме для лучшего и эффективного распределения света.

Схема также имеет дополнительную резервную систему аварийного питания, которую можно использовать для обеспечения непрерывного освещения от светодиодов даже при отсутствии нормального сетевого переменного тока.

Благодаря схеме PWM полученное резервное копирование может продлиться до более чем 25 часов при каждой перезарядке батареи (номинальная мощность 12 В / 25 Ач).

Плата строго необходима для сборки светодиодов. Печатная плата должна быть алюминиевой. Расположение дорожек показано на приведенном ниже рисунке.

Как видно, светодиоды расположены на расстоянии около 2,5 см или 25 мм друг от друга для улучшения максимального и оптимального распределения света.

Светодиоды могут располагаться как в один ряд, так и в несколько рядов.

Однорядная схема показана на приведенном ниже макете, из-за нехватки места были размещены только два последовательных/параллельных соединения, схема продолжается дальше на правой стороне печатной платы, так что включаются все 40 светодиодов.

Обычно предлагаемая 40-ваттная схема светодиодной трубки или, другими словами, схема ШИМ может питаться от любого стандартного блока 12 В / 3 ампер SMPS для компактности и приличного внешнего вида.

После сборки вышеуказанной платы выходные провода должны быть подключены к показанной ниже схеме ШИМ через транзисторный коллектор и плюс.

Напряжение питания должно подаваться от любого стандартного адаптера SMPS, как указано в предыдущем разделе статьи.

Мгновенно загорается светодиод, освещая помещение заливающим светом.

Можно предположить, что освещение эквивалентно 40-ваттному FTL с потребляемой мощностью менее 12 ватт, это большая экономия энергии.

Работа от аварийного аккумулятора

Если для вышеуказанной цепи предпочтительнее аварийное резервирование, это можно просто сделать, добавив следующую цепь.

Давайте попробуем разобраться в конструкции более подробно:

Схема, показанная выше, представляет собой схему 40-ваттной светодиодной лампы с ШИМ-управлением, схема подробно описана в этой статье о схеме уличного освещения на 40 Вт. Вы можете обратиться к нему, чтобы узнать больше о функционировании его схемы.

Цепь автоматического зарядного устройства

На следующем рисунке показана схема автоматического зарядного устройства при пониженном и повышенном напряжении с автоматическим переключением реле. Всю работу можно понять по следующим пунктам:

IC 741 был сконфигурирован как датчик низкого/высокого напряжения батареи и активирует соседнее реле, подключенное к транзистору BC547 соответствующим образом.

Предположим, что сеть есть, а аккумулятор частично разряжен. Напряжение от ИИП переменного/постоянного тока поступает на аккумулятор через размыкающие контакты верхнего реле, которое остается в выключенном положении из-за напряжения аккумулятора, которое может быть ниже порогового уровня полного заряда, примем уровень полного заряда равным 14,3В (устанавливается пресетом 10К).

Поскольку катушка нижнего реле подключена к напряжению SMPS, она остается активированной, так что питание SMPS достигает 40-ваттного ШИМ-драйвера светодиодов через замыкающие контакты нижнего реле.

Таким образом, светодиоды остаются включенными при использовании постоянного тока от сетевого адаптера SMPS, а батарея продолжает заряжаться, как описано выше.

Как только аккумулятор полностью заряжен, на выходе IC741 устанавливается высокий уровень, активируя каскад возбуждения реле, верхнее реле переключается и мгновенно соединяет аккумулятор с размыкающим контактом нижнего реле, переводя аккумулятор в режим ожидания.

Однако, пока сеть переменного тока не подключена, нижнее реле не может деактивироваться, и поэтому указанное выше напряжение от заряженной батареи не может достичь платы светодиодов.

Теперь, если предположим, что сеть переменного тока выходит из строя, нижний контакт реле смещается в точку N/C, мгновенно подключает питание от батареи к цепи светодиодов PWM, ярко освещая светодиоды мощностью 40 Вт.

Светодиоды потребляют энергию батареи до тех пор, пока либо уровень заряда батареи не упадет ниже порога низкого напряжения, либо пока не будет восстановлено питание от сети.
