МОСКВА, 15 янв — РИА Новости. Каждые 8-10 лет собственники квартиры или частного дома должны проводить замену электросчетчиков. Каковы нюансы этой процедуры в 2022 году, за чей счет можно поменять измерительный прибор в Москве и области, — в материале РИА Новости.

Электросчетчик

Счетчик электроэнергии — это измерительный прибор, который нужен для учета расхода потребляемого электричества. Оборудование может работать как от переменного, так и от постоянного тока. Принцип действия устройства заключается в том, что на подвижную деталь, изготовленную из проводящего материала (диск), влияет магнитное поле, формирующееся неподвижными токопроводящими катушками. Объем потребляемой энергии находится в прямой зависимости от числа оборотов диска.

Электросчетчики различаются по трем основным критериям:

  1. 1.

    Приборы прямого и трансформаторного включения. Первая группа напрямую подсоединяется к сети, а вторая — только со специальным трансформатором, который подключается перед счетчиком.

  2. 2.

    Однофазные и трехфазные электроприборы. Первые встречаются чаще всего в частных домах или квартирах, вторые применяются на промышленных объектах, где работает трехфазная электросеть, предназначенная для мощного оборудования.

  3. 3.

    Однотарифные и двухтарифные счетчики.

Госдума приняла закон об «умных» электросчетчиках

19 декабря 2018, 12:06

Однотарифные

Показания однотарифного счетчика не зависят от времени суток. Таким образом, один киловатт-час днем будет стоить столько же, сколько и ночью. Такие электроприборы стоят дешевле остальных из-за того, что их принцип работы намного проще.

Двухтарифные

Двухтарифные и многотарифные счетчики показывает помимо общего расхода энергии расход киловатт-часов в разных временных промежутках: для двухфазных они обозначаются Т1 и Т2.

Т1 — с семи утра до одиннадцати вечера.

Т2 — с одиннадцати вечера до семи часов утра.

Такой вид электросчетчика можно подключить и к одному тарифу.

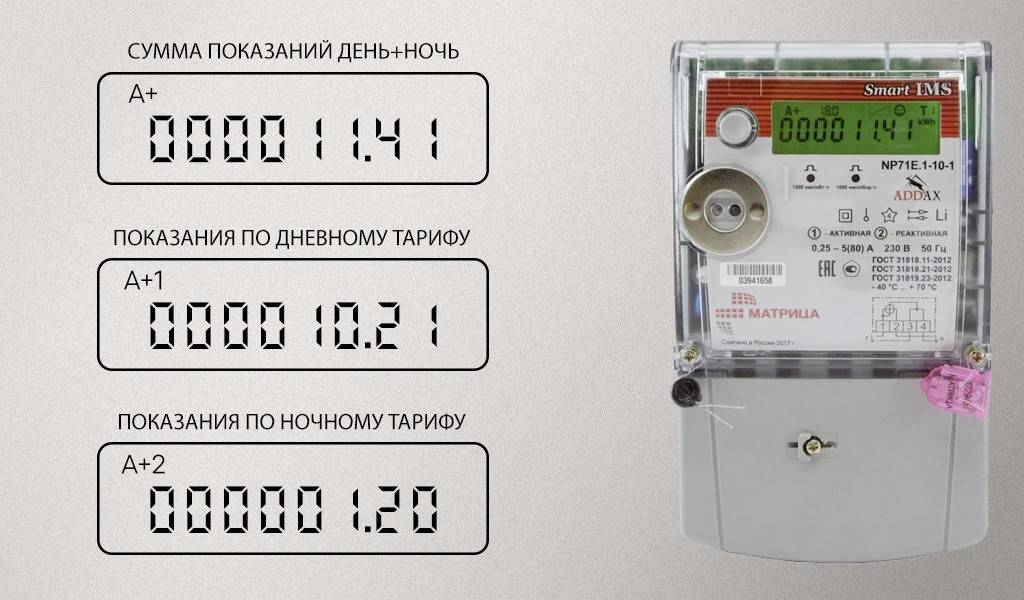

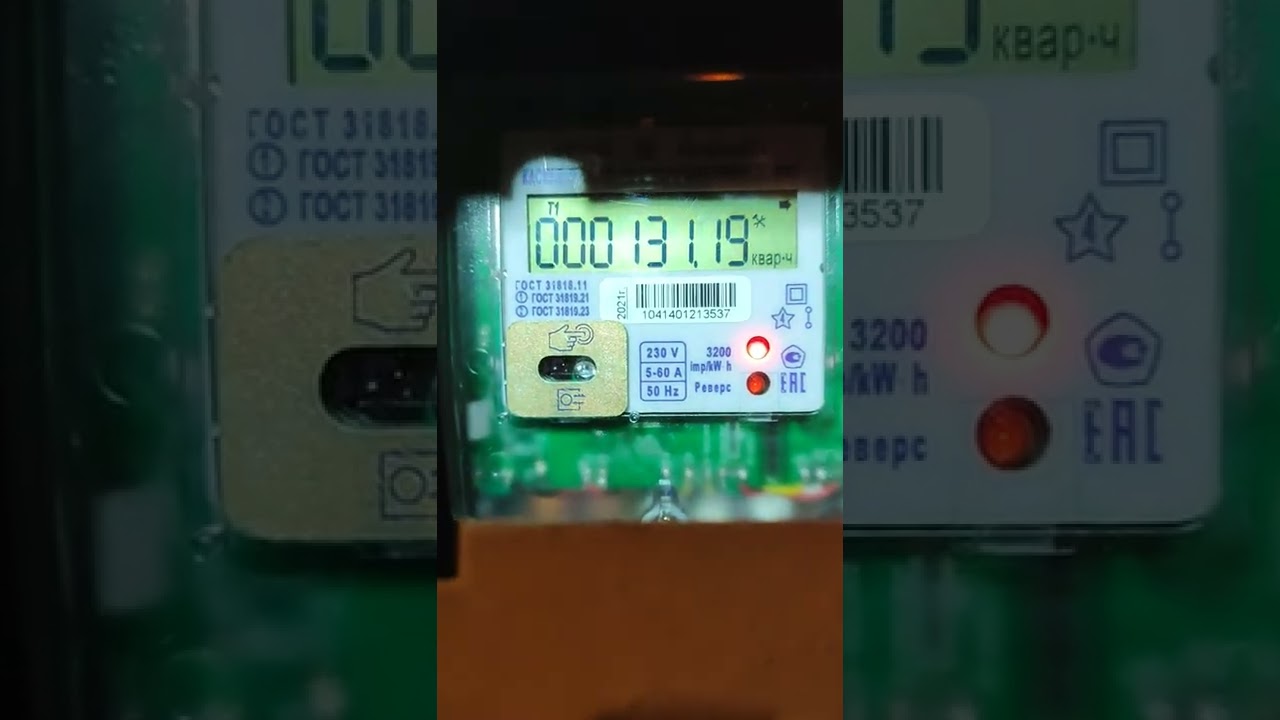

Снятие показаний с электрического счетчика

Кто обслуживает счетчики

За счетчики в многоквартирных домах отвечает гарантирующий поставщик, а в частных жилых помещениях — сетевые компании.

В квитанции на оплату электричества указано, к кому именно нужно обращаться. Также на официальном сайте Федеральной антимонопольной службы(ФАС) можно найти “реестр гарантирующих поставщиков и зон их ответственности”.

«Согласно п.2 ст. 543 ГК РФ обязанность обеспечивать надлежащее состояние и безопасность приборов учета энергии возлагается на энергоснабжающую компанию. Гражданин не может самостоятельно заменить электросчетчик, что связано с повышенной опасностью работы с энергосетями», — поделилась с РИА Новости Татьяна Трофименко, член Европейской Юридической Службы.

Случаи для замены

Замена счетчиков производится только в двух случаях: если электроприбор неисправен или истек срок межповерочного интервала. Обычно как только приходит время для замены электрики сами звонят и согласовывают с владельцем дату проведения процедуры.

Даты изготовления счетчика и последней поверки указаны в паспорте прибора, а также на самом электросчетчике.

Москвичи больше не будут платить за замену и проверку электросчетчиков

22 июля 2020, 10:41

Неисправный

Неисправность электросчетчика можно обнаружить при внешнем осмотре. Если прибор сгорел, тогда будут видны соответствующие следы на контактах, оплавленный корпус. Счетчик может быть механически поврежден, на что укажут вмятины, сколы и трещины на смотровом стекле и корпусе. Из-за неправильного вращения диска будут происходить систематические изменения в показаниях.

При каком-либо повреждении электроприбора нужно сообщить об этом гарантирующему поставщику, в управляющую компанию (УК) дома или в товарищество собственников жилья (ТСЖ).

Если неисправность счетчика обнаружится в ходе плановой поверки, то будет произведен перерасчет израсходованной энергии, исходя из норм потребления.

С просроченным межповерочным интервалом

Межповерочный интервал — это период времени, в течение которого электросчетчик работает без сбоев. Такой интервал предусмотрен для каждого измерительного прибора. По его окончании собственник сообщает об этом энергетической организации, после чего в квартиру или частный дом приходит электрик для проверки оборудования. Если погрешности в работе минимальны, и устройство работает исправно, то межповерочный интервал отсчитывается заново. В противном случае счетчик заменяют на новый.

«Информацию о межповерочном интервале можно найти в паспорте на счетчик. Для каждого отдельного прибора могут быть разные сроки. Это зависит от технических характеристик оборудования», — сообщила Татьяна Трофименко.

Единый платежный документ ЖКХ в почтовом ящике жильца

Порядок замены

Порядок замены электросчетчиков не зависит от ее причины и в общем виде выглядит так.

Заявка

Прежде всего нужно оставить гарантирующему поставщику или сетевой компании заявку на замену счетчика. Жильцы многоквартирных домов могут направить свою просьбу через управляющую компанию.

В документе нужно обязательно указать помимо причины замены (просроченный межповерочный интервал или неисправность оборудования) паспортные и контактные данные заявителя, а также информацию о месте установки измерительного прибора и расположение энергопринимающих устройств.

Более 6 тысяч «умных» счетчиков установили в Подмосковье с начала года

4 августа 2020, 12:42

Согласование даты

После подачи заявки владельцу квартиры или частного дома придет запрос о согласовании даты и времени, когда представители сетевой организации или гарантирующего поставщика произведут замену электросчетчика. Дату нужно будет подтвердить в течение десяти дней.

Проведение работ

После согласования даты и времени замены счетчика к заявителю придет представитель энергокомпании для осмотра места установки электроприбора и определения объема работ. Он осуществит монтаж оборудования.

Проверка прибора

После процедуры замены электросчетчика жильцу стоит проверить, работает ли прибор. Достаточно посмотреть, вращается ли диск и горит ли цветовая лампочка (индикатор).

Замена счетчиков электроэнергии

Сроки для замены

Существуют временные промежутки, в которые происходит плановая замена электросчетчиков.

Если измерительное оборудование сломалось или его срок эксплуатации истек, то устройство должны поменять в течение шести месяцев со дня обращения в энергетическую организацию (сетевая компания/гарантирующий поставщик).

График замены

Компании каждого региона самостоятельно составляют график замены измерительных приборов. Для этого сначала проводится проверка всех счетчиков, чтобы выяснить, когда и в каком доме нужно менять оборудование.

Узнать график замены можно в справочной гарантирующего поставщика или сетевой компании, а также на официальном сайте организаций.

Россиянам рассказали о способах сэкономить на электроэнергии

6 марта 2021, 09:30

Плата за замену

С 1 июля 2020 года жители Москвы не платят за замену электросчетчиков в многоквартирных домах. Эти работы производятся бесплатно энергетической компанией за счет Мосэнергосбыта. В регионах России расходы на установку новых приборов несут сетевые организации и гарантирующие поставщики.

Оплатить замену счетчика нужно будет лишь в том случае, если прибор исправен, его срок годности не истек, а заявитель хочет обновить оборудование. Также собственнику придется заплатить, если он не хочет ждать назначенного по графику периода замены измерительного прибора.

Документы

Единственный документ, который представитель энергетической компании составляет после замены электросчетчика и передает собственнику, — это акт допуска прибора в эксплуатацию. Он необходим для дальнейших расчетов между собственником и энергосбытовой организацией.

Замена счетчиков электроэнергии

Как распознать мошенничество

Зачастую по квартирам ходят мошенники, которые убеждают жильцов в том, что необходимо срочно поменять электросчетчики, и предлагают платные услуги. Но прибор подлежит бесплатной замене от гарантирующего поставщика или сетевой компании. Как только придет время, с собственником свяжутся представители соответствующей организации и предупредят о плановой проверке оборудования.

Эксперт регионального инжинирингового центра SafeNet Национальной технологической инициативы (НТИ) Артем Волков назвал признаки, по которым можно распознать мошенников.

Сотрудники энергокомпании всегда приходят к потребителю исключительно по предварительной заявке, в заранее назначенный день и согласованное время. Они работают в фирменной одежде, у них есть официальные удостоверения.

«Вычислить мошенника можно и наводящими вопросами. Спросите, в какую квартиру он идет, откуда у него ваши контактные данные, или информацию о вашем индивидуальном счетчике. Переодетый злоумышленник, скорее всего, растеряется и замнется с ответом, в этом случае не стоит пускать его в квартиру», — добавляет Волков.

Чтобы уберечь себя от ущерба, перед подписанием каких-либо документов и оплатой, стоит свериться с информацией на официальном сайте энергокомпании. “Помимо этого, для оказания платных услуг на месте специалист обязан иметь при себе кассовый аппарат и выдать чек, подтверждающий платеж. Ни в коем случае не соглашайтесь оплачивать услуги без заявки и «на руки», — заключил эксперт.

Что делать со старым счетчиком

После замены электросчетчика старый прибор можно утилизировать. Для этого нужно позвонить в энергосбытовую компанию, которая примет непригодное для использования измерительное оборудование.

Как ловят и наказывают дачников за воровство электричества и газа

9 апреля 2021, 15:23

contest-5-5-5



Фото 5. Трансивер «Contest-5,5».


Трансивер «Contest-5,5».

     Настройку трансивера начинают в режиме
приема с проверки работоспособности блока питания и установки необходимых
напряжений. Напряжение +12 вольт устанавливают резистором R173 (на выводе
119 относительно корпуса). После этого
проверяют все каскады на отсутствие короткого замыкания по питающим цепям
и затем подают на них питание. При наличии «КЗ» его следует устранить до
подачи питания.


Далее приступают к
настройке гетеродинов. Настройка опорного кварцевого гетеродина
(рис16) заключается во вращении сердечника катушки L16 до получения
устойчивой генерации и максимальной амплитуды сигнала на выходе.
Подстройкой сердечника катушки L18 частоту генерации устанавливают за
нижним скатом характеристики кварцевого фильтра. При отсутствии генерации
следует проверить каждую радиодеталь генератора на исправность. Кстати,
это желательно делать с каждой деталью (а с новыми, особенно) перед ее
установкой на печатную плату. Контроль ведут на выходе высокоомным
ВЧ-вольтметром или, что еще лучше, осциллографом, а также
частотомером.

     Проверку работоспособности кварцевого телеграфного
гетеродина производят в режиме «CW». В этом
случае на вывод 88 (рис.15) подано питающее напряжение. При
замыкании вывода 90 на корпус генератор должен заработать. Контроль ведут
ВЧ-вольтметром, осциллографом и частотомером. Частоту генератора изменяют
вращением ротора конденсатора С215. Ее устанавливают такой, чтобы она
попадала в центр характеристики кварцевого фильтра. Конденсатором С219
регулируют выходную мощность на передачу в режиме CW. Эту операцию
проводят после завершения полной настройки трансивера.

     Настройку генератора плавного диапазона (рис.1, ГПД)
начинают с укладки диапазона 18 МГц путем вращения ротора подстроечного
конденсатора С6. Переключатель SA1 показан в положении 14 МГц. После
укладки производят термокомпенсацию путем замены конденсаторов С25, С26
равными по номиналу, но с разными
температурными коэффициентами (ТКЕ). Далее производят укладку остальных
диапазонов аналогично описанному выше подстройкой конденсаторов С1…С5,
С7…С11, а при необходимости и подбором конденсаторов С12…С20. Если
в качестве последних использованы конденсаторы с нулевым ТКЕ (хорошие
результаты дает и применение конденсаторов типа КСО с буквой Г),то термокомпенсацию этих диапазонов можно не
производить. Путем подбора номиналов конденсаторов С21 и С22 производят
необходимую растяжку по диапазонам (согласно положений переключателя
SA1.2) так, чтобы запас по перекрытию
составлял 10…15%. Укладку частот по диапазонам ведут согласно таблицы
№1. Далее настраивают каскад,
выполненный на транзисторе VT2 путем подбора номинала резистора R11
по максимуму сигнала на стоке этого
транзистора (форма – правильная
синусоида). Делают это так: временно заменяют резистор R11
переменным резистором номиналом 47 кОм (соединительные проводники должны
быть минимально возможной длины). Настраивают каскад, а затем, измерив полученную величину сопротивления,
заменяют его постоянным резистором
близким по номиналу. Затем приступают к
настройке фильтра нижних частот. Настройку ведут путем вращения
сердечников катушек L2, L3, L4 с целью получения равномерной
характеристики в полосе частот 7,33 МГц…12,668 МГц. Частота среза должна
быть 12,72 МГц. Контроль ведут измерителем АЧХ или осциллографом. Далее
настраивают усилитель/удвоитель (VT3, VT4). Настройку начинают в режиме
удвоения на диапазоне 28 МГц путем подбора номинала резистора R17 до
получения на выходе 5 (С52) максимальной амплитуды сигнала правильной
синусоидальной формы. Затем переключают SA1 на диапазон 1,9 МГц, в котором данный каскад работает в режиме усиления.
Настройку ведут путем подбора номинала резистора R18 до получения
максимума сигнала на выходе 5 (С52) правильной синусоидальной формы.
Каскад на транзисторах VT5, VT6 настраивают по максимуму сигнала на выходе
6 (С58) путем подбора номинала резистора R24. Если на выходе генератора
малая амплитуда сигнала, то ее можно поднять, увеличив (или исключив их
совсем) номиналы резисторов R15, R16, однако при этом увеличится
неравномерность АЧХ фильтра нижних частот (L2, L3, L4). Если наблюдается неравномерность амплитуды
выходного сигнала ГПД, то следует вращением сердечников катушек L2,
L3, L4 устранить последнее. Если на выходе ГПД наблюдаются искажения
сигнала в виде меандра или амплитуда сигнала выше 4 вольт (эффективное),
то необходимо увеличить номинал резистора R4. При настройке системы
расстройки движок резистора R226 устанавливают в среднее положение, а
подбором номинала резистора R225 производят совпадение частот при
включенной и выключенной расстройке. Подстройкой резистора R143 добиваются
совпадения частот при передаче по отношению к приему. Путем подбора
номинала резистора R228 добиваются совпадения частот при включенной
системе ЦАПЧ и без нее.

     Проверка работоспособности усилителя низкой частоты
сводится к контролю напряжения на выводе 12 микросхемы DA1. Оно должно
равняться половине напряжения питания. Проверка производится в режиме
приема. На вход УНЧ (вывод 35) подают сигнал с частотой 1 кГц (синусоида)
напряжением 20 мВ. Изменяя частоту генератора в звуковом диапазоне, убеждаются в отсутствии заметных искажений сигнала
на выходе УНЧ, контролируя
осциллографом. Корректировку характеристики в области высоких
частот ведут подбором емкостей С132, С134, С135. Предварительный УНЧ
настраивают путем подбора номинала резистора R65 до получения максимума
сигнала на выходе при отсутствии заметных на глаз искажений.

     После УНЧ приступают к настройке реверсивного
(двунаправленного) УПЧ (VT9…VT13) в режиме приема. От ГСС подают сигнал с
частотой 5,5 МГц напряжением 10 мВ (немодулированный) на левый по схеме
вывод конденсатора С97 через конденсатор емкостью 5…10 пФ. Далее вращая
сердечники катушек L8, L10 по очереди добиваются максимума сигнала на
выходе УНЧ. Кварцевый фильтр должен находиться в режиме широкой полосы,
резистор УПЧ R223 в положении максимального усиления. Вращением сердечника
катушки L18 в опорном кварцевом гетеродине добиваются тона выходного
сигнала около одного килогерца. Окончательную установку частоты ОКГ и
настройку кварцевого фильтра производят после полной настройки трансивера
на прием. По мере приближения к максимуму показаний на выходе при
настройке L8, L10 напряжение генератора на входе следует плавно
уменьшать.

     Далее сигнал ГСС подают на центральный контакт галеты
SA1.3 с частотой соответствующей выбранному диапазону и, подстраивая конденсатор С67, добиваются максимума сигнала на выходе. При этом
движок резистора R215 «УРЧ» должен
находиться в положении соответствующем максимальному усилению (вправо по
схеме рис.19). На диапазоне 1,9 МГц может потребоваться подбор
конденсатораС64 по номиналу. Затем сигнал ГСС с той же выходной частотой
подают непосредственно на антенное гнездо XW1 и, подстраивая
конденсатор П-контура С175, также добиваются максимума сигнала на
выходе.


После этого приступают к
настройке кварцевого фильтра. Для этого на вход трансивера XW1
подают сигнал от ГСС или с другого трансивера, (верньер трансивера позволяет очень плавно изменять
частоту), с частотой выбранного диапазона и напряжением 0,5 мкВ. Плавно
изменяя частоту настраиваемого трансивера, снимают показания
S-метра и соответствующие ему показания цифровой шкалы и записывают
в таблицу. Затем, согласно этой таблице чертят график АЧХ фильтра. По
вертикали откладывают показания S-метра (в относительных единицах), а по
горизонтали частоту через каждые 200 герц. По форме АЧХ судят о качестве
фильтра. Если в характеристике есть большие неравномерности (затухание
более 6 дБ, завалы и горбы), либо малая ширина полосы пропускания (менее 2
кГц), либо неудовлетворительный коэффициент прямоугольности (хуже 1,4 по
уровням -80/-3 дБ), то фильтр необходимо подстроить путем поочередного
изменения номиналов его конденсаторов. Контроль ведут, анализируя
повторные построения графиков АЧХ. Если получить приемлемую АЧХ не
удается, то следует заменить кварцы. В режиме
узкой полосы (контакты SA5 замкнуты, рис.19) фильтр настраивают
изменением номиналов емкостей С78, С81, С86, С89 добиваясь сужения полосы.
Получение ширины полосы 0,8 кГц является оптимальным для данной схемы
построения фильтра. Интересные результаты дает треугольная форма АЧХ в
режиме узкой полосы. Принимаемые станции прослушиваются очень мягко при
отсутствии эффекта бубнения (пустого ящика) характерного для прямоугольной
формы фильтра. Номиналы С78, С81, С86, С89 соответствуют АЧХ треугольной
формы. Наиболее простая настройка получается при использовании для этой
цели измерителя амплитудно-частотной характеристики (АЧХ). Для просмотра АЧХ (а также настройки фильтра) можно
воспользоваться методом, описанным в
[3].

     Окончательно частоту опорного кварцевого гетеродина
устанавливают после настройки кварцевого фильтра путем подстройки L18,
за нижним скатом АЧХ.

     Настройка системы АРУ (рис.12) заключается в подборе
номинала конденсатора С201, от которого зависит ее время срабатывания.
Подбор этой емкости ведут в режиме приема SSB по наилучшему соответствию
движения стрелки прибора РА1 изменениям сигналов и достаточности времени
удержания стрелки на максимумах сигналов с целью получения возможности
визуального снятия показаний прибора. При этом достигается необходимая
плавность изменения коэффициента усиления УПЧ. При зашкаливании прибора
РА1 на пиках сигналов необходимо уменьшить номинал резистора R137.
Подбором номинала резистора R140 добиваются необходимого уровня порога
срабатывания системы АРУ.

     Цифровая шкала, как правило (при исправных деталях),
начинает работать сразу после сборки и подачи питания. Запись в счетчики
цифр проверяют визуально по индикаторам, отключив коаксиальный кабель от
входа ЦШ и переключая диапазоны переключателем SA1. На НЧ диапазонах табло
должно высвечивать цифры 945000 (до 10 МГц, включительно), а на ВЧ-055000. При отличии цифр от
указанных выше, следует проверить исправность диодов ЦШ VD50…VD56 и
правильность их подключения. После подключения входного коаксиального
кабеля цифровая шкала должна показывать действительное значение частоты
приема согласно выбранному диапазону. Если показания ЦШ отличаются от
действительного значения частоты, то следует подстроить частоту кварцевого
генератора (ZQ11) путем подбора номиналов конденсаторов С255, С256. Если
ЦШ не запускается после включения питания TRx или происходит быстрое
моргание индикаторов, то следует произвести «сброс ЦШ» путем медленного
переключения SA6 (вкл. АРУ), вторые контакты
которого при этом кратковременно отключают питание ЦШ.

     Далее приступают к настройке трансивера в режиме
передачи. В авторском варианте трансивер на
передачу стал работать сразу же после настройки на прием. Для настройки в
режиме Тх между выводом антенного гнезда XW1 и корпусом включают
эквивалент антенны в виде безындукционного резистора номиналом 75 Ом и
мощностью не менее 20 ватт. Для этой цели можно также использовать
лампочку накаливания на напряжение 28 вольт и мощностью 20…25 ватт.
Настройку ведут в режиме «Настр» — настройка. Утопив кнопку SA14,
контролируют наличие ВЧ сигнала на каждом диапазоне ВЧ-вольтметром,
осциллографом или по яркости свечения накальной лампы. В этом режиме
производят настройку усилителя мощности (рис.8) путем подбора номинала
резистора R93 и подстройкой R104 до получения максимального сигнала на
эквиваленте при отсутствии ограничений и подстройкой R106 для получения
синусоиды правильной формы. Подбором номиналов конденсаторов С155, С165,
С167 добиваются подъема коэффициента усиления в области высоких частот
(диапазон 28 МГц), причем емкости С165 и С167 должны иметь одинаковое
значение. Ток покоя VT20 устанавливают подбором резистора R97 равным 250…300 мА. Ток покоя VT21…VT24 – 30…40 мА (максимальный ток достигает значения – 750
мА). При возникновении самовозбуждения
следует подобрать номиналы R92, C148, R98, C154, R105, C159, R107,
C162 (в зависимости от того, какой каскад
возбудился) до устранения последнего.

     Работу телеграфного ключа (рис.13) и телеграфного
гетеродина (рис.15) проверяют в телеграфном режиме, для чего нажимают
кнопку SA11. При нажатой тангенте переводят манипулятор SA3 в крайнее
левое положение. Ключ должен выдавать точки со скоростью определяемой
положением движка резистора R146. При переводе SA3 вправо ключ должен
выдавать тире. Подстраивая R151, добиваются наилучшего тона самопрослушки.
Регулируя R219, устанавливают приемлемый уровень звучания телеграфного
сигнала (самопрослушка) в динамике. Крутизну скатов телеграфных посылок
регулируют подбором номинала емкости С220, контролируя осциллографом на эквиваленте
антенны.

     Далее проверяют работу трансивера в режиме передачи
SSB (кнопки SA11…SA15 отжаты).
Балансный смеситель VD13…VD16 балансируют подстройкой R59 (грубо) и С116 (плавно) при нажатой тангенте и
вытащенной из своего гнезда микрофонной фишке. Затем вставив фишку
микрофона на место, произносят перед ним длинное «а…а…а» и, контролируя
осциллографом на эквиваленте антенны, убеждаются в наличии однополосного
сигнала (SSB). Амплитуду SSB сигнала регулируют резистором R217. Далее
проверяют работу трансивера в режиме голосового управления (VOX). Утапливают кнопку SA12 при отпущенной
тангенте SA16. Произносят перед микрофоном длинное «а…а…а» и подстраивая
R114 добиваются устойчивого перевода трансивера в режим передачи SSB.
Время удержания в режиме Тх регулируют подбором номинала конденсатора С190
и резистора R119 (около 0,2 секунды). После
этого настраивают трансивер на громкую станцию при включенном динамике и
подстройкой резистора R126 добиваются
отсутствия срабатывания системы VOX от этого сигнала.

     Настройка КСВ-метра производится в режиме настройки
(SA14 утоплен). К антенному гнезду должен быть подключен эквивалент
антенны описанный выше. Его сопротивление должно быть равно 75 Ом, если
используются антенные фидеры с таким же сопротивлением или 50 Ом, если R
антенных фидеров равно 50 Ом. Трансивер переводят на диапазон 14 МГц,
включают в режим настройки, резистор R217 устанавливают в положение
максимального усиления, а резистором R213 устанавливают стрелку прибора
РА1 на максимальную отметку (100 мкА). Затем нажав кнопку SA2 (измерение амплитуды отраженной волны) вращают ротор
конденсатора С136 до получения минимальных показаний РА1 (в идеальном
случае они должны равняться нулю). Измерение КСВ в фидере реальной антенны
производят следующим образом: переключатель SA2 устанавливают в
положение измерения прямой волны. Включив трансивер в режим настройки,
устанавливают стрелку РА1 резистором R213 на максимальное деление шкалы
(приняв его за 100 относительных единиц). Затем переведя SA2 в положение
измерения отраженной волны, снимают показания РА1 (величина «А» в
относительных единицах). КСВ вычисляют по формуле:


100+А

КСВ =  ———— .


100-А

     Настройку блока защиты УМ производят следующим
образом. Изменяют сопротивление эквивалента таким образом, чтобы КСВ стал
равным трем. Затем, подбирая номинал
резистора R84, добиваются запирания УМ. Если этого добиться не
удается, то следует подобрать диод VD21. Проверку узла защиты производят
путем кратковременного отключения антенны при работающем на передачу
трансивере. Усилитель мощности должен запираться.

     Для работы в эфире трансивер «Contest-5,5» можно настраивать как в режиме приема, так и в
режиме передачи. Если в режиме приема трансивер настроен по максимуму
показаний S-метра на работающую радиостанцию, то настройку в режиме
«Настройка» производить не нужно. Трансивер уже готов для работы на
передачу. И наоборот: если трансивер настроен в режиме «Настройка», то он
также оказывается настроенным на прием.



Литература:

[1] 1) Криницкий В. «Цифровая шкала – частотомер». Лучшие
конструкции 31 и 32 выставок творчества радиолюбителей, М, ДОСААФ, 1989, стр.70-72.
RA9CJL.

2) Бондаренко В.И.
«Модернизация цифровой шкалы». Радиолюбитель, 1991, №4, стр. 6-7.
UB5LK.

[2] Лаврентьев Г. «Цифровая АПЧ в гетеродине». – Радио,
2000, №6, стр.69.

[3] Рубцов В.П. «Как
посмотреть АЧХ трансивера». – Радио, 2003, №4, стр.64. UN7BV.










Таблица 1.


Частоты, вырабатываемые ГПД трансивера «Contest -5.5»


Диапазон, МГц

Частота задающего генератора, МГц

Удвоение в усилителе-удвоителе МГц

1,9

7,33…7,43



3,5

9,0…9,3



7

12,5…12,6



10

7,8…7,825

15,6…15,65

14

8,5…8,85



18

12,568…12,668



21

7,75…7,975

15,5…15,95

24

9,695. ..9,745

19,39…19,49

28

11,25…11,535

22,5…23,07

28,5

11,535…11,82

23,07…23,64

29

11,82…12,1

23,64…24,2


Рубцов В.П. UN7BV. Казахстан, Астана.

Часть 5

73!





Техническое описание CD4017, объяснение выводов и принципов работы

Когда мы собираем схемы для поиска светодиодов для хобби, мы часто используем микросхему CD4017 CMOS IC. Почему мы выбираем именно эту ИС? CD4017 — один из самых универсальных счетчиков чисел.

Может считать до 10 и имеет 10 отдельных выходов. Для каждого числа от 0 до 9 он будет посылать сигнал на каждый выходной контакт.

Потому что этот чип содержит как счетчик, так и секцию дешифратора. Давайте узнаем больше о CD4017, поэкспериментировав со многими схемами.

Спецификация CD4017

Распиновка CD4017

Подробное описание функции каждого контакта

Работа CD4017

Базовый делитель частоты Meet

Выходной буфер

Контрольные контакты

Стабильность контактов управления

Делитель частоты N

Делится на 9

Схема деления на шесть

Разделение на N

Как каскадировать счетчик 4017

Другие аналоги ИС CD4017

Например, 15 основных схем с использованием CD4017

10 мигающих светодиодов с использованием IC-4017

Схема светодиодных индикаторов с использованием 555 и 4017

Двухсторонние 12 светодиодных ходовых огней с использованием 4017

Счетчик 0-99 с использованием 2x LM4017 ИС

10 Цепь переключателя кодового замка

1 Гц Схема временной развертки с использованием IC-4017

Схема велосипедного измерителя расстояния с использованием 4N26, CD4017

2 Схема игровых цепей для подбрасывания монеты

Схема автоматического индикатора дня

Схема электронных игральных костей с использованием CD4017

10 схем светодиодной рулетки с использованием TC4011-LM4017

555 Схема генератора звуковых эффектов

Схема светодиодного танцующего света с музыкой

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Спецификация CD4017

Эта микросхема представляет собой счетчик/делитель CMOS-Decade , который можно использовать для создания всех видов таймеров, секвенсоров светодиодов и схем контроллеров.

На приведенном ниже рисунке показана блок-схема внутренней части IC 4017/HCF4017.

Эта ИС использовала 5 D-триггеров для подсчета чисел. И декодирующая, и управляющая части содержат 16 инверторов и 15 других вентилей. Эта ИС имеет внутри множество более мелких компонентов, которые могут быть не важны для общего использования.

Блок-схема внутри CD4017 Распиновка

В таблице ниже показаны важные контакты.

Распиновка CD4017

Распиновка CD4017 и функция каждого контакта.

CD4017 распиновка

Спасибо: Фото CD4017 Купить

Подробное описание функции каждого контакта

1.) Контакт 16 — это положительный источник питания, а контакт 8 — заземление.

Напряжение питания варьируется от 3 до 16 вольт. Максимальное напряжение питания не должно превышать 18 вольт.

2.) Контакт 13 — это контакт включения часов, используемый для управления часами.

  • Когда это логическая «0», часы включаются, и счетчик продвигается на один счет для каждого тактового импульса.
  • Но при логике «1» тактовый ввод прекращается, и счетчик ничего не делает даже при поступлении тактового импульса.

3.) Контакт 14 — это тактовый вход для запуска одного счета.

Тактовый импульс должен быть «чистым».

Если они «зашумлены», счетчик может увеличиваться два или более раз в течение каждого тактового импульса.

Счетчик будет считать положительный тактовый сигнал.

4.) Контакт 15 — контакт сброса. Обычно это логика «0».

При установке логики «1» счетчик сбрасывается на «0».

5.) Контакты 1-7 и 9-11 — это декодированные выходные контакты.

Если один выходной контакт находится в состоянии «Высокий», остальные останутся в состоянии «Низкий».
LED1 расположен на первом выходе, который помечен как «0», этот процесс маркировки пригодится позже, когда мы будем использовать эту ИС в качестве счетчика чисел.

Когда счетчик доходит до «9», он снова возвращается к «0».

6.) Контакт 12 является выводом , который «выполняет» тактовый ввод на дополнительный счетчик или внешнюю схему для продолжения счета.

Работа CD4017

Вот рабочий процесс CD4017, который может помочь вам лучше понять его, и его объяснение.

Знакомьтесь с делителем базовой частоты

Если мы подадим частоту 10Гц на входной контакт 14. Она будет поровну разделена между 10 выходами.

Первый выход или любой другой выход может менять свое положение только один раз в секунду.

Так как тактовая частота этого чипа делится на 10. Таким образом, большую часть времени CD4017 называют декадным счетчиком/делителем.

Число деления можно изменить на другие значения. Например, разделить на 5 и т. д. Продолжить чтение ниже.

Выходной буфер

Каждый выход 4017 имеет буфер, способный управлять светодиодом.

Он также работает как затвор для изоляции внутренних частей (затвор И-НЕ и другие) от внешней цепи. С, этот рабочий процесс помогает IC работать с большей эффективностью.

Контакты управления

Схема счетчика имеет 2 других важных контакта:

  • Сброс
  • ВКЛЮЧЕНИЕ часов (блокировка часов)

Это контакты управления. Мы должны подключить их либо к «высокому», либо к «низкому». Мы не можем оставить их плавающими. Это относится только к контактам сброса и запрета синхронизации.

Контакт сброса

Сначала, когда контакт сброса подключается к «низкому» или Vss. Эта микросхема будет считать полные 10 выходов.

А вот если бы мы питали их напряжением более 2/3 от VDD, в данном случае 6В. Или импульс короткой длительности на контакт сброса.

Он всегда будет сбрасывать процесс подсчета в первое состояние (контакт номер 3).

Если оставить вывод сброса «высоким», счетчик останется неподвижным в исходной точке (вывод 3).

Контакт ENABLE часов

Во-вторых, когда мы подключаем контакт включения часов (блокировка часов) в состояние «Низкий». IC подсчитает полные 10 выходов. Как показано выше.

Напротив, мы подключаем его к «высокому» состоянию. Счетчик остановится на выходе, который он считает в данный момент.

Таким образом, мы часто подключаем контакт 13 к земле.

Сделать контакты управления стабильными

Мы должны добавить R1 и R2, каждый резистор имеет сопротивление от 100K до 1M, чтобы предотвратить попадание скачков напряжения на контакты управления.

Обычно контакты управления имеют высокое сопротивление. Он может получить некоторые нежелательные шумы извне. Если бы мы подключили резисторы R1 и R2 от обоих контактов управления к земле, чтобы уменьшить их импеданс. Это означает меньшую вероятность получения шума.

N Делитель частоты

Если вы хотите разделить частоты с числом меньше 10. Мы можем использовать CD4017, как показано ниже.

Делим на 9

Подключаем вывод номер 10 к пину сброса. Это заставит счетчик считать до 9, а затем сбросить.

Есть идеи? См. далее…

Схема деления на шесть

Затем подключаем 7-й выход к контакту 15 (сброс). Кроме того, счетчик досчитывается до 6, а затем сбрасывается.

Делить на N

Делить на N. Схема для CD4017 требует, чтобы выход N + 1 был подключен к контакту сброса.

Эта схема полезна для добавления разделов или для схемы, требующей легкого изменения.

Делим на N. Схема для CD4017 требует, чтобы выход N + 1 был подключен к контакту сброса.

Эта схема полезна для добавления разделов или для схемы, требующей легкого изменения.

Для стандартного деления доступен ряд более дешевых и лучших микросхем.

Прочтите также, вы получите больше идей

  • Разделите на 6, 10 и 60 в кристалле Цифровой тактовый генератор

Вам это нравится? Читать дальше…

Как каскадировать счетчик 4017

Мы можем каскадировать два (или более) счетчика 4017, чтобы получить счетчик. См. принципиальную схему, мы используем два 4017.

В идеале это может быть предустановленный счетчик, в котором выходы подключены к сигнальному устройству типа лампы или звонка.

Мы организовали схему для создания дисплея прямого чтения и любого количества микросхем. И мы можем добавить, чтобы увеличить диапазон.

Затем вывод 12 соединяется с часами в следующем счетчике. И контакты сброса и запрета синхронизации должны быть подключены к земле (Vss).

Преимущество включения резисторов 100K позволяет использовать простой нажимной переключатель. Для управления в схеме для «сброса» или «заморозки»

Другие эквиваленты IC CD4017

Иногда вы можете найти этот номер IC, но с дополнительным символом спереди или сзади. Например, CD4017BE, TC4017, MC14017, HCF4017, HEF4017 и т. д.

Скорее всего, схема именования на усмотрение производителя. Но если контакт и функция совпадают, вы можете использовать их вместо друг друга. Порекомендовали купить более дешевый.

Альтернативы 4017:

  • IC-4060 — 14-ступенчатые счетчики/делители пульсаций с осцилляторами
  • IC-4020 — Двоичные счетчики/делители пульсаций, 14-ступенчатые с осцилляторами 901 06
  • IC-4040 — 12-ступенчатые счетчики/делители с переносом пульсаций
  • IC-4022 — Счетчик деления на 8 IC

Они также являются микросхемами счетчиков. Но с небольшим изменением функции штифта это может быть адаптировано в некоторых случаях.

Например, 15 основных схем с использованием CD4017

10 мигающих светодиодов с использованием IC-4017

Это схема светового мигания светодиодов с отображением 10 светодиодов.

Используя интегральную числовую схему CD4017, можно реализовать декадный счетчик/делитель с 10 декодированными выходами.

Что, это интегральная цифровая схема CMOS. Затем используйте 9В блок питания.

Для продолжения ввода сигнала схема может производить общую частоту, можно использовать IC NE555, все в порядке.

Светодиодная схема Chaser с использованием 555 и 4017

Если вы хотите изучить базовые цифровые технологии. Но это сложно и скучно.

Давайте попробуем создать схему поиска светодиодов. Он используется в компьютерных играх и во многих научных и математических приложениях.

Так что новичкам или детям лучше всего изучать цифровые технологии.

А еще они нравятся моему сыну. Продолжить чтение

Двухсторонние 12 светодиодных ходовых огней с использованием 4017

Если вам нужен новый стиль или красивое освещение. Проект может быть хорошим выбором для вас. Это два способа светодиодного освещения.

Это один из проектов 4017, в котором используются 12 светодиодных ламп, расположенных в 2 ряда, по 6 светодиодов в каждом ряду. Зеленый и красный, как вариант. Для этого можно использовать другой цвет.

Продолжить чтение Посмотреть подробнее.

счетчика 0-99 с использованием 2x LM4017 IC

Когда вы хотите, чтобы схема счетчика от 0 достигла 99. Я думаю, что эта схема может быть на той же длине волны, что и вы, безусловно.

В нем используется декадный счетчик/делитель LM4017 , как показано на схеме ниже.

При подаче сигнала тактового сигнала на 14 пин. Это вызывает логику положения на выводе вывода. От 0 до 99.

Для переключателя S1 выполните выбор RUN или Reset.

Пожалуйста, смотрите изображение схемы, чтобы понять больше.

Почти забыл интегральный номер этой схемы, требует низкое напряжение питания от 3В до 15В. Потому что это цифровая CMOS IC.

10 Цепь переключателя кодового замка

Схема переключателя простого кодового замка с использованием цифровой микросхемы IC-4017 использует 10 нижних переключателей для управления выходом с помощью реле. Нет микроконтроллера так проще и дешевле! Продолжить чтение

1 Гц схема временной развертки с использованием IC-4017

Когда нам нужны стандартные цифровые часы 1 Гц. но у нас есть входной сигнал прямоугольной формы 10 Гц, поэтому его необходимо уменьшить с помощью схемы цифрового делителя частоты в 10 раз
Я предлагаю IC 4017 (счетчик декад / делитель с 10 декодированными)

Схема велосипедного измерителя расстояния с использованием 4N26, CD4017

С помощью этой схемы вы можете измерять расстояние с помощью велосипедного колеса.

Включает в себя несколько частей, обычные электронные схемы. И важными частями являются герконы, обнаруживающие магнитную силу на CD4017.

Это счетчик декад с 10 декодированными выходами IC.

Затем подключается к оптопаре 4N26, а дисплей к частотомеру.

2 Подбрасывание монеты Схема игровых цепей

Нажмите Switch-S1, вы увидите, как светодиод мигает попеременно. Когда отпустите S1, светодиод перестанет показывать Coin или Toss.

Цепь автоматического индикатора дня

Это схема автоматического индикатора дня, с помощью светодиодов, отображаемых каждый день по одному светодиоду.

Использующий принцип действия света в солнечный день. Для установки LDR-сенсора и CD4017 выполняет роль дискового светодиода из 7 шт на 7 дней.

Схема электронных игральных костей с использованием CD4017

Похоже на настоящие игральные кости. Мы используем только брошенный пресс-переключатель. С 6 светодиодным дисплеем.

10 схем светодиодной рулетки с использованием TC4011-LM4017

Они используют принципы цифровых ИС. Создайте встроенный светодиод, мигающий в такт. И тут остановился на одном из светодиодов.

Наслаждайтесь созданием игры. И знания Из цифровых ИС.

555 Схема генератора звуковых эффектов

Эта схема может стать хорошей отправной точкой для написания музыки для 1000 треков.

Мы будем использовать таймер IC-555 и делитель счетчика декад IC-4017 с декодированием на 10.

И имеет генератор звуковых эффектов с регулировкой тона музыки с темпом медленно-быстро, как вы хотите, чтобы VR11.

И VR1-VR10 для регулировки тона в соответствии с необходимостью более 1000 тонов.

Светодиодная схема «Танцующий свет» с музыкой

Главной особенностью является бегущий свет за счет изменения голоса крошечного микрофона.

В схеме мы используем 4017 для управления дисплеем с 10 светодиодами. А LM358 — это предусилитель и преобразователь сигналов. С несколькими общими устройствами.

Кроме 4017 на моем сайте. Вы также можете увидеть больше.

Узнать больше Техническое описание

CD4017 — счетчик декад с декодированным выходом

Что лучше? Какую схему вы любите строить?

Развлекайтесь с IC-4017.

:is() — CSS: каскадные таблицы стилей этот список. Это полезно для написания больших селекторов в более компактной форме.

Примечание: Первоначально названный :matches() :any() ), этот селектор был переименован в :is() в выпуске CSSWG #3258.

Псевдоэлементы недопустимы в списке селекторов для :is() .

Разница между :is() и :where()

Разница между ними в том, что :is() учитывает специфичность всего селектора (он принимает специфичность своего наиболее конкретного аргумента), тогда как :where() имеет значение специфичности 0. Это продемонстрировано в примере на справочной странице :where() .

Разбор прощающего селектора

Спецификация определяет :is() и :where() как прием списка прощающего селектора.

В CSS при использовании списка селекторов, если какой-либо из селекторов недействителен, весь список считается недействительным. При использовании :is() или :where() вместо того, чтобы весь список селекторов считался недействительным, если один из них не может быть проанализирован, неправильный или неподдерживаемый селектор будет игнорироваться, а будут использоваться другие.

 : есть (: действительно, : не поддерживается) {
  /* … */
}


Будет правильно анализировать и сопоставлять :valid даже в браузерах, которые не поддерживают :unsupported , тогда как:

 :valid,
:не поддерживается {
  /* … */
}


Будет игнорироваться в браузерах, которые не поддерживают :unsupported , даже если они поддерживают :valid .

Упрощение селекторов списка

Псевдокласс :is() может значительно упростить ваши селекторы CSS. Например, возьмите следующий CSS:

 /* Ненумерованные списки глубиной 3 (или более) используют квадрат */
ол ол ул,
ол ул ул,
ол меню ул,
ол дир ул,
ол ол меню,
ол уль меню,
ол меню меню,
ол дир меню,
ол ол дир,
ол уль дир,
ол меню директор,
ол дир дир,
ул ол ул,
ул ул ул,
ул меню ул,
ул дир ул,
ул ол меню,
ул уль меню,
ул меню меню,
уль дир меню,
ул ол дир,
ул уль дир,
ул меню директор,
ул дир дир,
меню ол ул,
меню ул ул,
меню меню ул,
меню дир ул,
меню ол меню,
меню ул меню,
меню меню меню,
меню реж меню,
меню ол дир,
меню ул дир,
меню меню реж,
меню дир дир,
дир ол ул,
дир ул ул,
дир меню ул,
дир дир ул,
дир ол меню,
дир уль меню,
меню меню дир,
дир дир меню,
дир ол дир,
дир уль дир,
дир меню дир,
дир дир дир {
  тип стиля списка: квадратный;
}


Вы можете заменить его на:

 /* 3-глубокие (или более) неупорядоченные списки используют квадрат */
:is(ol, ul, menu, dir) :is(ol, ul, menu, dir) :is(ul, menu, dir) {
  тип стиля списка: квадратный;
}


Упрощение селекторов разделов

Псевдокласс :is() особенно полезен при работе с разделами и заголовками HTML. Поскольку

,

,


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
