Во многом именно системы отопления и вентиляции салона создают в автомобиле комфортные условия: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и иней. Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салона: сидения могут отсыреть, обшивка вздуться и т. д.

Содержание

  • 1 Устройство печки автомобиля Renault Logan

    • 1.1 Радиатор отопителя

    • 1.2 Вентилятор отопителя

    • 1.3 Резистор вентилятора отопителя

      • 1.3.1 Почему выходит из строя резистор

    • 1.4 Как работает печка Renault Logan

  • 2 Возможные причины поломки печки Renault Logan

  • 3 Ремонт печки Renault Logan своими руками

    • 3.1 Устранение мелких неисправностей

    • 3. 2 Замена вентилятора отопителя

    • 3.3 Меняем резистор

    • 3.4 Установка нового радиатора

    • 3.5 Замена лампочки подсветки печки

  • 4 Профилактика поломок печки

Устройство печки автомобиля Renault Logan

Отопитель располагается под приборной панелью в центральной части. Основные составляющие отопителя — вентилятор, распределительные заслонки и радиатор.

Основные узлы отопителя Рено Логан: 5 — распределительный блок; 6 — радиатор отопителя; 7 — трубопроводы отопителя; 8 — резитор вентилятора; 9 — передний левый воздуховод для обогрева пространства ног; 10 — трос управления рециркуляцией воздуха; 11 — трос управления распределением воздуха; 12 — трос управления температурой воздуха

Радиатор отопителя

Центральный узел системы отопления — это теплообменник отопителя (печки), или радиатор. Главная функция радиатора — нагрев поступающего в салон воздуха.

Радиатор отопителя отвечает за нагрев поступающего в салон воздуха

Вентилятор отопителя

Воздух к отопителю во время движения активно поступает через специальные отверстия в накладках щитка передка. Когда необходима более интенсивная подача воздуха, в дело вступает вентилятор. Чем быстрее он вращается — тем больше воздуха поступает к системам отопителя.

Вентилятор обеспечивает поступление большего количества воздуха к отопителю

Резистор вентилятора отопителя

В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. д.

В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор присоединён к электродвигателю и распределяет ток, обеспечивая, как правило, четыре скорости вентилятора.

Резистор позволяет регулировать скорость вентилятора отопителя

Почему выходит из строя резистор

Причиной поломки резистора является перегорание. Дело в том, что он постоянно находится под напряжением и передаёт ток. Опытные мастера, впрочем, утверждают, что выход резистора из строя может быть связан с неисправностями или загрязнением вентилятора в целом.

Когда резистор выходит из строя, весь электрический ток напрямую поступает к вентилятору, и тот работает только на четвёртой, максимальной скорости. Поэтому диагностировать данную поломку для автолюбителя не составит особого труда.

Как работает печка Renault Logan

В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.

Возможные причины поломки печки Renault Logan

Владельцы автомобилей «Рено Логан» часто сталкиваются со следующими проблемами: печка не греет либо из дефляторов идёт холодный воздух, хотя патрубки (те самые, по которым охлаждающая жидкость, нагревшаяся от двигателя, идёт к радиатору отопителя) горячие. Этому явлению может быть несколько объяснений:

  • в патрубке скопилась воздушная пробка;
  • забиты салонные фильтры или крышка радиатора;
  • пришли в негодность предохранители;
  • некачественный/отработанный антифриз или недостаточный уровень охлаждающей жидкости;
  • расширительный бачок антифриза пришёл в негодность (обычно после 100 тыс. км пробега), или слабо зафиксирована его крышка.

Ремонт печки Renault Logan своими руками

При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят — достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» — она будет лучше держать давление.

Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.

Замена вентилятора отопителя

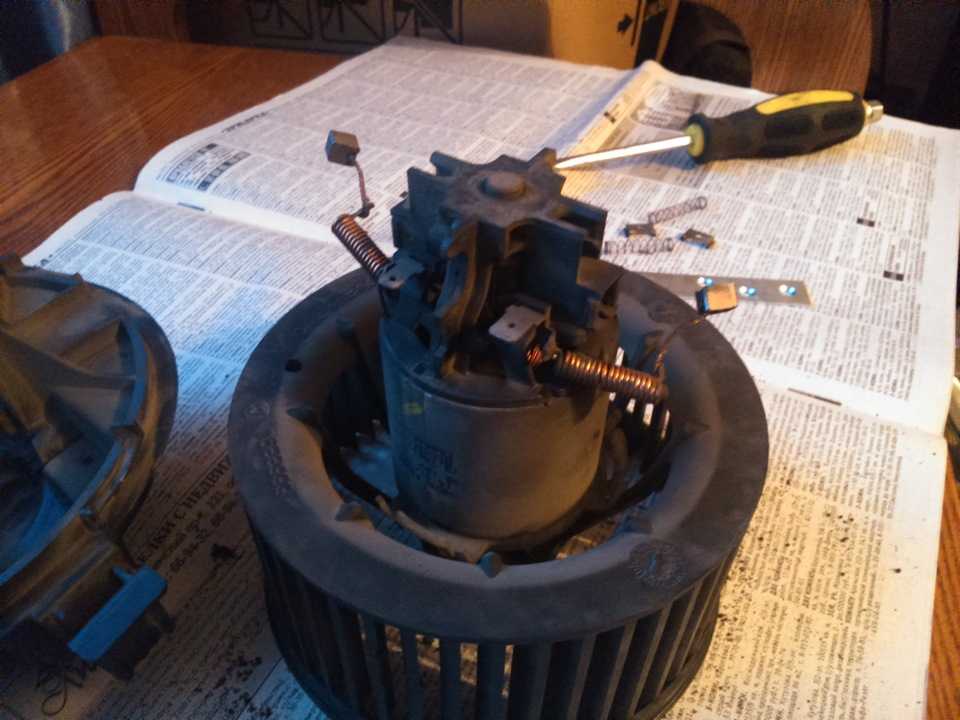

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

  1. Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.

    Для начала необходимо найти фиксатор, при помощи которого крепится вентилятор

  2. Нажав на фиксатор, повернуть вентилятор против часовой стрелки на четверть оборота и вынуть его.
  3. Отсоединить провода от электродвигателя вентилятора.

    Отсоединяем провода от вентилятора

  4. Взять новый вентилятор и произвести все манипуляции в обратно последовательности.

Меняем резистор

Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.

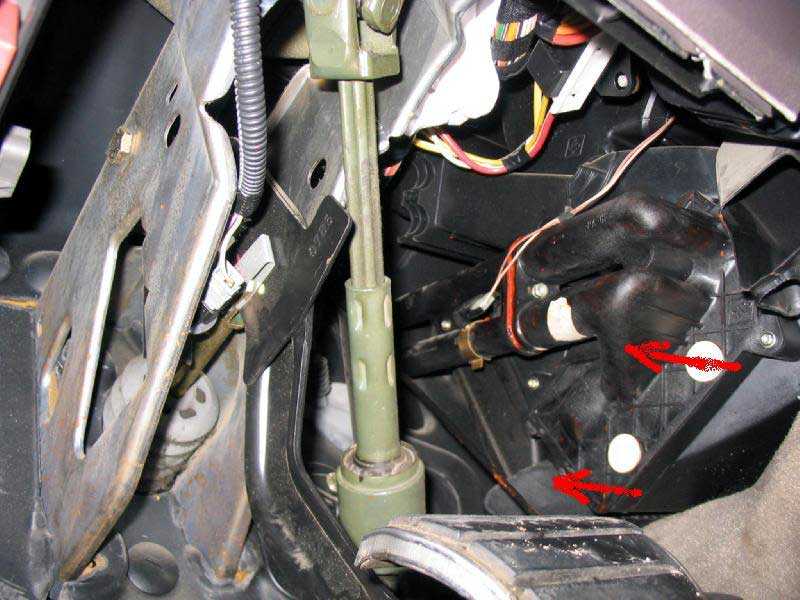

Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:

  1. Отсоединить клемму провода, идущего от «минуса» аккумулятора.
  2. Найти колодку со жгутом проводов. Нажав на фиксаторы, отсоединить колодку от резистора.

    Отсоединяем колодку, нажав на фиксаторы (1), затем откручиваем винт (2)

  3. Отвернуть расположенный сбоку винт — с его помощью крепится резистор (понадобится ключ Torx T-20).
  4. Сдвинуть резистор вверх и вынуть его.

    Вынимаем резистор со всей возможной осторожностью

  5. Заменить резистор и произвести все вышеописанные действия в обратной последовательности.

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

  1. Полностью слить антифриз.

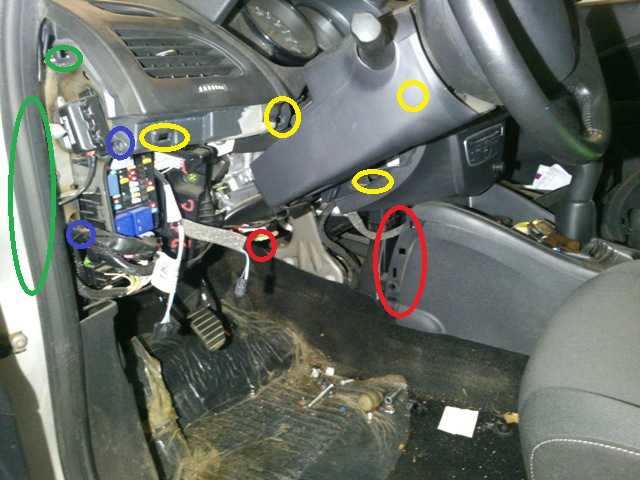

  2. Демонтировать комбинацию приборов и облицовку консоли.
  3. Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.

    Для начала необходимо убрать ковровое покрытие

  4. Открутить крепление кронштейна (два болта снизу и две гайки сверху).

    Откручиваем крепление кронштейна

  5. Освободить кронштейн от проводов и снять его с балки.

    Снимаем кронштейн печки «Рено Логан»

  6. Отвернуть винт прижимной пластины (понадобится ключ Torx T-20) и вынуть трубки радиатора.

    Откручиваем винт и вынимаем трубки радиатора

  7. Отвернуть саморезы, на которые крепится радиатор, отжать защёлки и извлечь радиатор.

    Финальный этап — снимаем крепления радиатора печки «Рено Логан»

  8. Заменить радиатор и произвести все действия в обратном порядке, не забыв предварительно надеть резиновые уплотнители на наконечники трубок.

Замена лампочки подсветки печки

Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.

Чтобы поменять лампочку, нужно:

  1. Снять накладку магнитолы и кнопки, регулирующие работу печки.
  2. Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
  3. Найти по бокам защёлки и отжать их.
  4. Отогнуть панель и отыскать перегоревшую лампочку.
  5. Заменить лампочку и произвести все манипуляции в обратном порядке.

Профилактика поломок печки

Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:

  • регулярно менять салонный фильтр;
  • использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
  • желательно перед началом сезона всю систему промывать водой или специальной жидкостью.

Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.

  • Автор: Ирина Сильянова
