SB010 Таймер для санузла | CITYRON
Таймер для вентиляции санузла
5 причин, по которым стоит установить таймер SB010 для вентилятора.
1. Вытяжного вентилятора нет, и есть большое желание его поставить с возможностью расширить его функционал;
2. Вентилятор уже установлен, но включается с отдельной клавиши или кнопки. Здесь есть вариации либо забыл включить, либо забыл выключить.
В обоих случаях таймер SB010 решает эту проблему;
3. Если за короткий промежуток времени (например выходные) отсутствия в доме, появляется неприятный запах, таймер SB010 будет включать вытяжной вентилятор каждые 10 часов;
4. Высокая влажность в помещение, Часто с таким сталкиваются владельцы квартир на первом этаже. Близость к подвальным коммуникациям на этом сказывается.
5. Возможность выбрать наиболее подходящий режим работы «Санузел» или «Ванная комната»
Таблица техничесиких характеристик таймера по задержке отключения вентилятора в санузле
| напряжение питания | АС ~220В, 50Гц |
| напряжение от освещения | АС ~220В, 50Гц |
| номинальный ток нагрузки 1 (один джампер на плате) | 1,5А |
| потребляемая мощность | менее 1вт |
| рабочая температура | -10 + 45град. |
| установочная позиция | любая |
| габаритный размер, мм | 82х60х30 |
| материал корпуса | пластик |
*Цвет корпуса, может быть черным или белым. Зависит от партии, находящейся на складе.
Таблица с алгоритмами работы таймера, в зависимости от положения ДИП переключятеля
|
Положение
ДИП переключателя
|
Алгоритм работы |
| Режим работы «Туалет», с отработкой задержки, с проветриванием 1 раз в 24 часа | |
| Режим работы «Туалет», без задержек, с проветриванием 1 раз в 24 часа. | |
Режим работы «Туалет», без задержек, без проветривания 1 раз в 24 часа. |
|
| Режим работы «Туалет», с отработкой задержки, без проветривания 1 раз в 24 часа. | |
| Режим работы «Ванная комната», с отработкой задержки, с проветриванием 1 раз в 24 часа. | |
| Режим работы «Ванная комната», без задержек, с проветриванием 1 раз в 24 часа. | |
| Режим работы «Ванная комната», без задержек, без проветривания 1 раз в 24 часа. | |
| Режим работы «Ванная комната», с отработкой задержки, без проветривания 1 раз в 24 часа. |
На заметку!
- Допускается питание таймера для вентилятора и освещения от разных фаз;
- Нет ограничения на минимальную мощность подключаемой нагрузки;
- Индикация режимов работы таймера для санузла светодиодом;
- Оптимизированный алгоритм управления вентилятором и фильтрация дребезга контактов, помех в сети питания;
- Малые габаритные размеры прибора, позволяют устанавливать таймер SB010 в нишах, простенках, под потолочных пространствах.
#вентиляциявсовмещенномсанузле #вентиляциявcанузлевквартире #вентиляцияваннойисанузла #вентиляциясанузласвоимируками #принудительнаявентиляциявсанузле #вентиляциявраздельномсанузлевквартире
#вентиляцияваннасанузел
В Вашей ванной или туалете установлен вытяжной вентилятор, но нет функции управления им? Или вы только планируете установить систему вентиляции в санузел? Этот вопрос решает Таймер SB010 для санузла. Простой и быстрый монтаж, применение с любым вентилятором 220В для ванной комнаты или туалета.
Двухрежимный таймер для санузла SB010 предназначен для управления вытяжным вентилятором в тех случаях, когда нужно организовать принудительную вентиляцию туалета.
Очень часто бывает, что вентилятор с встроенным таймером не обеспечивает нужный воздухообмен. В результате бытовой вентилятор для ванной комнаты или туалета заменяют на канальный вентилятор большей производительности.
В такой ситуации для управления вытяжкой в ванной комнате или туалете мы рекомендуем установить таймер SB010 для выключения вентилятора.
Сигналом управления служит включение освещения в помещении.
Если у Вас раздельный санузел, мы рекомендуем приобрести два таймера SB010.
Такое решение позволит обеспечить работу вентилятора независимо от того, в каком из помещений было включено освещение.
Режимы работы таймера SB010
Режим 1 (применяется в туалетах) перемычка одета
Вытяжной вентилятор включается спустя 20 секунд после включения освещения.
Вентилятор остается включенным после выключения освещения и отсчета 20 секунд на время от 3 до 30 минут, в зависимости от положения ручки управления на корпусе устройства. Величину задержки выключения вентилятора выбирают исходя из производительности вентилятора, объема помещения и необходимого воздухообмена. При повторном включении освещения в момент “отсчета” задержки выключения таймер сбрасывается в исходное состояние. Последующая задержка выключения вентилятора будет считаться заново.
Режим 2 (применяется в ванных комнатах) перемычка снята
Вытяжной вентилятор включается спустя 20 секунд после выключения освещения.
Вентилятор остается включенным после выключения освещения на время, равное времени работы освещения. В случае, если время работы освещения превышает установленное время работы реле времени, то вентилятор будет работать в течении времени, выставленного ручкой управления.
Схемы включения таймера SB010
1. Стандартная схема включения с возможностью принудительного вкл. вентилятора
2. Схема включения двух таймеров с одним вентилятором для раздельного санузла
Подробное описание подключения прибора здесь
Инструкции
-
Инструкция таймер SB010 -
Отказное письмо -
Инструкция к таймеру SB010 с тремя джамперными съемными перемычками
ПРОМО Материалы
-
Краткая презентация «Таймер для санузла SB010»
Алексей
Приобрёл устройство более 2 месяцев назад.
Очень доволен. Работает без нареканий. Можно спокойно отдохнуть лёжа в ванной не раздражаясь на работающий вытяжной вентилятор!
ЧИТАТЬ ЕЩЕ ОТЗЫВЫ
Средняя оценка товара
5
ОСТАВЬТЕ СВОЙ ОТЗЫВ О ТОВАРЕ:
Ваше имя*
ВАШ E-MAIL*
ВАШ ОТЗЫВ*
Поставьте оценку
Реле времени РО-406
Находится в разделах:
АВТОМАТИКА ДЛЯ ВЕНТИЛЯЦИИ И КОНДИЦИОНЕРОВ, РЕЛЕЙНАЯ АВТОМАТИКА, РЕЛЕ ВРЕМЕНИ, Комплектующие вентиляция, кондиционирование, РЕЛЕ ВРЕМЕНИ, РЕКУПЕРАТОРЫ ВОЗДУХА, КОНДИЦИОНЕРЫ, ВЕНТИЛЯТОРЫ, МАТЕРИАЛЫ ДЛЯ ВЕНТИЛЯЦИИ. SALDA. SYSTEMAIR.
-
Описание -
Инструкция

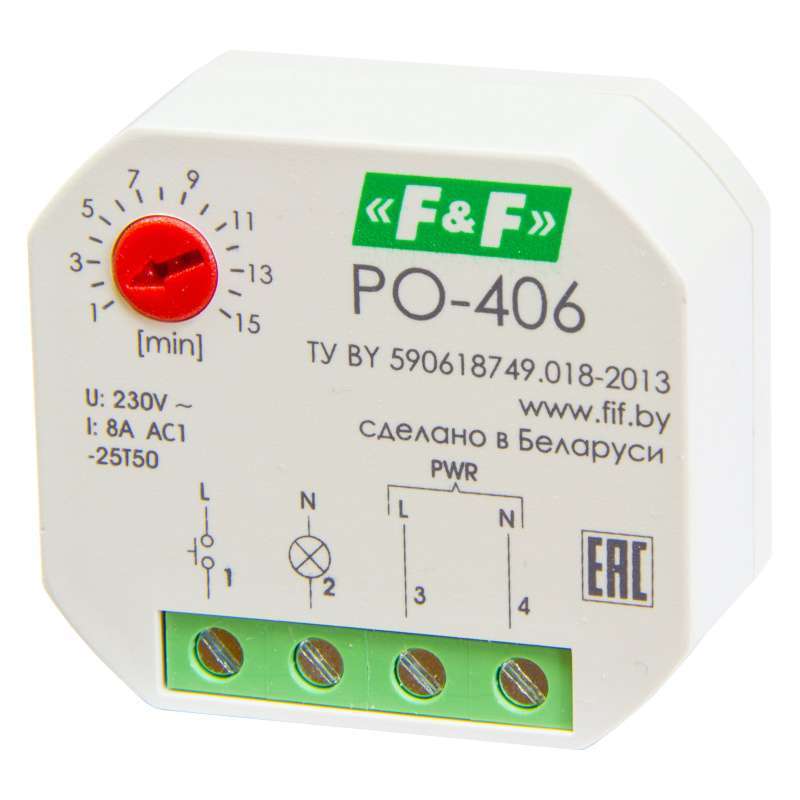

Реле времени PO-406
СМОТРЕТЬ ПОЛНЫЙ КАТАЛОГ.
..
Назначение
Реле времени PO-406 предназначено для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени.
Область применения
В вентиляционных системах, санузлах и т.п., выключателем включаем освещение, после выключения освещения вентилятор включится на установленный отрезок времени.
Отличительные особенности реле
Напряжение 230В, 50Гц.
Диапазон выдержки времени 1-15 мин,
Контакт 1Р, 8А.
Установка в монтажной коробке.
Назначение и область применения
Применяются в системах вентиляции санузлов для включения вентилято-
ра на заданное время.
Принцип работы реле PO-406 и PO-415
При включении освещения в санузле (замыкается контакт S) включается
и вентилятор М. После размыкания контакта S освещение отключается
и начинается отсчёт установленной выдержки времени.
По истечении
установленной выдержки времени вентилятор отключается.
Если включить и затем выключить освещение во время отсчёта
времени, то он начинается снова.
ИНСТРУКЦИЯ РО-406
Технические данные:
| Параметр | PO-406 | |
|---|---|---|
|
Напряжение питания, В:1 |
230В, 50Гц |
|
|
Максимальный коммутируемый ток(АС1), А: |
8 |
|
| Максимальная мощность нагрузки | Приложение2 | |
| Контакт:Z-замыкающий | 1Z | |
|
Выдержка времени, мин: |
1-15 |
|
|
Задержка включения, мс: |
< 50 |
|
|
Диапазон рабочих температур, °С: |
от -25 до +50 |
|
|
Габариты (ШхВхГ), мм: |
Ø55,h26 |
|
Тип корпуса(см. Приложение1): |
PDT | |
| Подключение: | провод 0,75мм2/длина 0,1м | |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
001.007
001.013
001.005
001.023
001.024ИНСТРУКЦИЯ РО-406
Назад
Деталь таймера задержки вентилятора Modine для газовых нагревателей PD, PAE, PV, PDP
Главная > Отопление > Газовые обогреватели Modine > Запчасти для обогревателей Modine >
АРТИКУЛ №: 4034110
Цена: $64,00
В НАЛИЧИИ:
Доступность: На складе — Обычно отгружается в течение 1-2 дней.
Количество:
- Описание
- Отзывы (7)
Деталь № 25 на схеме деталей Modine
Таймер реле вентилятора задерживает вентилятор основного нагревателя при включении и выключении. Деталь Modine № 5H73035 (работает с большинством нагревателей PD, PAE и PA)
Заменяет детали № 5H71627, 5H71627B, 3h42722, 5H602054-, 5H602054-1
Общий рейтинг покупателей из 7 отзывов:
Читать все отзывы
Дэн
МИ
Таймер задержки вентилятора обогревателя Modine
08.
02.2023
|
Рейтинг: |
Товар был доставлен вовремя и был качественным.
Таймер обогревателя Modine
25.03.2022
|
Рейтинг: |
Часть была такой, как описано, и устранила мою проблему.
Обслуживание было превосходным, и цена была справедливой.
Робин
Алабама
Отличный
14.12.2021
|
Рейтинг: |
Куплен для использования на наших обогревателях в наших теплицах.
Олей
МИННЕСОТА
Точная замена
15.07.2021
|
Рейтинг: |
Деталь была точной заменой. Сделано для быстрого и легкого ремонта. Обогреватель снова заработал как новый.
Таймер задержки вентилятора обогревателя Modine
02.03.2021
|
Рейтинг: |
Это заставило вещи работать!
Таймер задержки вентилятора отопителя Modine
Цена: $64,00
