Реле напряжения до счетчика или после: Как правильно подключить реле контроля напряжения

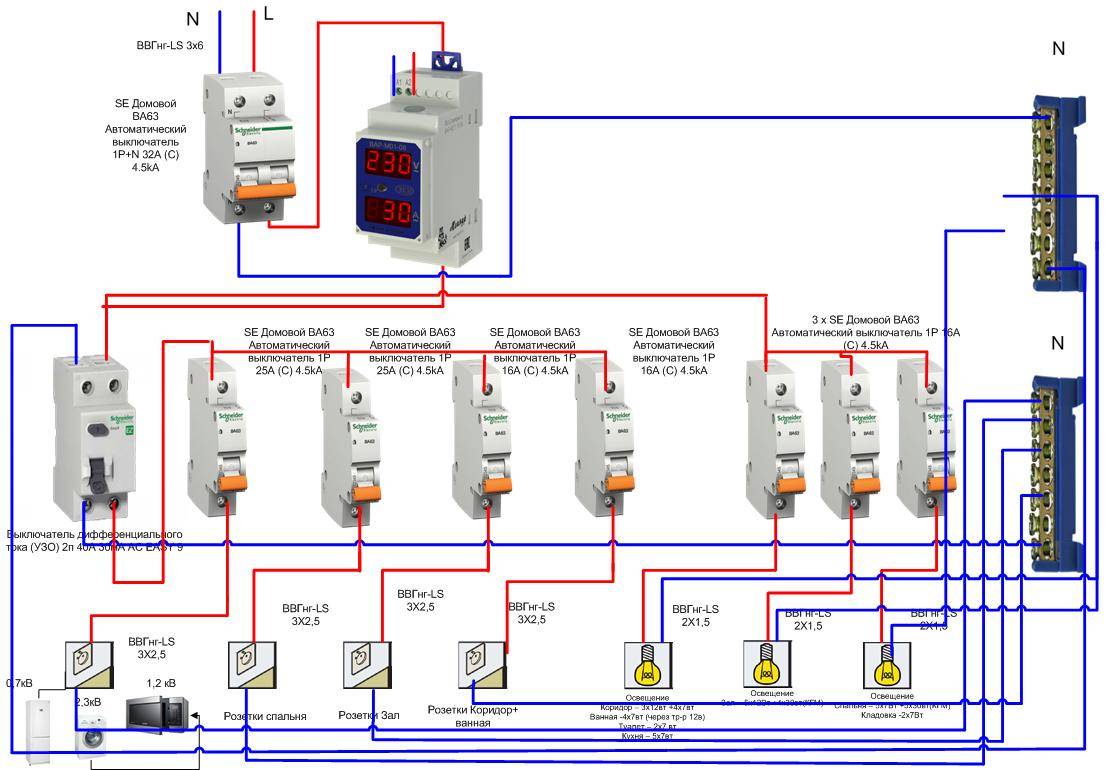

Схема подключения реле напряжения

Опубликовано:

Преимущества подключения реле напряжения

Большинство квартир имеет старую электропроводку, где большая вероятность что отвалиться нулевой провод. Напряжение сети при этом может достичь 380 В, что приведет к отказу подключенной техники и электроприборов. Однако этого можно избежать, если использовать схему подключения реле напряжения в качестве защиты.

Монтаж реле напряжения в электрощите

Такую же защиту можно сделать если установить стабилизатор напряжения. К таким стабилизаторам сетевого напряжения относятся стабилизаторы электронного типа и высококачественные инверторные стабилизаторы, быстродействие которых выражается в миллисекундах. Но если ваше напряжение сети не имеет больших разбросов и нужно только защититься от обрыва нуля, тогда рекомендуется подключение реле напряжения.

Схема подключения реле напряжения при нагрузке меньше 7 кВт

Преимущества реле напряжения состоят в небольшой стоимости, которая значительно ниже стоимости стабилизатора. Легкость монтажа, так как реле защиты устанавливается на din-рейку. Монтаж реле напряжения не требует много места, как для стабилизаторов. Рекомендуется устанавливать кроме реле напряжения и УЗО, для защиты от удара током. Такая комплексная защита необходима во всех домах и квартирах, особенно там где имеется старая электропроводка.

Как подключить реле напряжения

Ставится реле защиты напряжения после вводного автомата, до счетчика. В этом случае под защитой будет и сам счетчик. Если такой возможности нет, то реле напряжение монтируется после электросчетчика и после автомата. Ставят реле защиты в квартирном или домовом электрощите на din-рейку.

Схема подключения реле напряжения при мощности нагрузки больше 7 кВт с магнитным пускателем

Перед монтажом защиты от перенапряжения, напряжение сети должно быть отключено вводным автоматом. Реле не защищено от токов короткого замыкания, поэтому автомат стоящий перед реле защиты от перенапряжений должен быть рассчитан на ток, на порядок ниже чем ток реле напряжения. Допустим если автомат имеет номинальный ток 40 А, тогда реле защиты должно иметь номинальный ток не ниже чем 50 А.



Схема подключения однофазных реле напряжений в трехфазной сети

Фаза с нижней клеммы автомата подключается отдельным проводом к клемме L реле. К клемме N реле подключают нулевой провод, идущий со счетчика. Клемм нулевого провода N может быть две, они внутри соединены вместе. Это сделано для удобства подключения.

Фазовый провод который раньше был подключен на нижние контакты автоматического выключателя (нагрузка), подключается к выходу реле напряжения через контакты. Если нагрузка меньше 7 кВт, тогда можно использовать внутренние контакты реле напряжения.

При более высокой мощности ставят магнитный пускатель или контактор, катушки которых подключаются через контакты реле напряжения. Для надежности и увеличения срока службы контактов реле напряжения рекомендуется ставить магнитный пускатель и для небольших мощностей. Трехфазное реле защиты напряжения защищает каждую фазу от перенапряжения.

Схема подключения трехфазных реле напряжения в трехфазной сети с магнитным пускателем

При трехфазной сети фазы L1, L2, L3 с нижних клемм трехфазного автомата подключают к трехфазным клемма реле напряжения, а напряжение для катушки магнитного пускателя берется с любых контактов реле защиты напряжения. Также желательно установить байпас, чтобы можно было подать напряжение на нагрузки в случае отказа реле напряжения.





Помогла вам статья?

Реле контроля напряжения. Защита от скачков напряжения

Здравствуйте, уважаемые подписчики и гости сайта elektrik-sam.info!

В этой статье мы подробно разберем, как защититься от скачков и перепадов напряжения в бытовой электрической сети.

Скачки напряжения особенно актуальны для старого жилого фонда, где электропроводка уже старая, местами совсем ветхая, соединения ослаблены, часто происходит отгорание нулевого провода. А это в свою очередь приводит к тому, что в одних квартирах напряжение снижается ниже допустимого уровня, а в других наоборот скачкообразно повышается и может достигать почти 380В.

Резкое повышение напряжение приводит к тому, что бытовая техника просто сгорает и выходит из строя. А снижение напряжения ниже допустимого уровня особенно опасно для бытовой техники, в состав которой входят электродвигатели: холодильники, кондиционеры, стиральные машины и др. Пониженное напряжение приводит к увеличению пусковых токов в электродвигателях, что в итоге может привести к повреждению и выходу из строя их обмоток.

Для того, чтобы защитить электропроводку и подключаемые к ней приборы применяются специальные устройства — реле контроля напряжения. Их еще называют реле перенапряжения, а также реле максимального и минимального напряжения либо просто «барьерами».

Давайте подробно рассмотрим принцип работы и схемы подключения этих устройств на примере реле напряжения DigiTOP.

Подробно останавливаться на технических характеристиках я не буду, при необходимости вы сможете найти ее в интернете. Отмечу вкратце самое главное.

Схемотехника реле измеряет действующее значение напряжения и при превышении верхней уставки, либо когда напряжение становится меньше нижней уставки, реле размыкает свой силовой контакт, отключая фазу, тем самым размыкая внешнюю питающую сеть от внутренней электропроводки.

Левая кнопка со стрелкой вниз регулирует нижний порог напряжения (по умолчанию 170В). Правая кнопка со стрелкой вверх регулирует верхний порог напряжения (по умолчанию 250В).

При нажатии на обе кнопки одновременно можно регулировать время задержки при повторном включении реле, когда напряжение возвращается в рабочий диапазон.

В однофазных сетях 220В применяются две основных схемы подключения реле напряжения:

в первой схеме контакты реле непосредственно управляют нагрузкой, т.е. через них протекает весь ток, потребляемый подключенными в домашней сети электроприборами;

— во второй схеме контакты реле управляют обмоткой контактора, а нагрузка уже подключается к сети через силовые контакты, тем самым разгружая контакты и повышая надежность его работы.

Схема с контактором подробно рассмотрена в видео внизу этой статьи!!!

Мы же рассмотрим первую схему.

Реле напряжения устанавливается после прибора учета, обычно в квартирном электрическом щите. Фазный провод от внешней электросети (после счетчика) подключается к клемме 2 силового контакта реле напряжения. Далее через силовой контакт от клеммы 3 фаза подается в сеть домашней электропроводки. Ноль подается к клемме 1 для того, чтобы запитать схемотехнику самого реле. Т.е. ноль не разрывается, контакты реле управляют только фазным проводом.

При включении вводного автомата, питание подается на реле напряжения.  Если величина напряжения находится в рабочем диапазоне, то спустя время задержки (устанавливается с помощью кнопок на передней панели), контакты реле замыкаются и фаза подается во внутреннюю электрическую сеть и она готова к работе и подключению потребителей.

Предположим, что произошел скачок напряжения и его величина превысила верхний порог 250В. Реле отслеживает это изменение и при превышении верхней границы размыкает свой силовой контакт, разрывая тем самым фазный провод, и прекращая подачу питания от внешней электрической сети во внутреннюю сеть квартиры или дома.

Это позволяет защитить подключенную бытовую технику и другие электроприборы от выхода из строя.

Когда питающее напряжение снова вернется в рабочий диапазон, т.е. станет меньше 250В, реле контроля напряжения, выдержав установленную задержку времени, опять замкнет свой силовой контакт и схема вернется в рабочее состояние.

Аналогичным образом происходит защита от недопустимого понижения напряжения.

Поскольку в этой схеме подключения реле напряжения нагрузка подключается непосредственно через его силовой контакт, при выборе реле необходимо выбирать модель, рассчитанную на ток, больший чем ток вводного автомата. Это даст необходимый запас и защитит схемотехнику реле в случае коммутации максимальной нагрузки. Аналогично мы поступаем при выборе номинала УЗО.

Этими рекомендациями можно пренебречь, если для коммутации нагрузки совместно с реле контроля напряжения применять контактор. Как это сделать смотрите подробное видео:

Схемы подключения и принцип работы реле контроля напряжения.


Рекомендую материалы по теме:

Реле контроля напряжения в трехфазной сети 380В.

Схема подключения нескольких реле напряжения.

Стабилизатор или реле напряжения — что выбрать?

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

УЗО — стратегия выбора.

Автоматические выключатели — стратегия выбора.

Автоматические выключатели — конструкция и принцип работы.

Расчет сечения кабеля.

Расчет сечения кабеля. Ошибки.

Как рассчитать номинальный ток автоматического выключателя?

Устройство УЗО и принцип действия.

Как работает реле — Как соединить контакты Н/О и Н/З

Электрическое реле состоит из электромагнита и подпружиненных переключающих контактов. Когда электромагнит включается/выключается с помощью источника постоянного тока, подпружиненный механизм соответственно вытягивается и освобождается этим электромагнитом, обеспечивая переключение между концевыми клеммами этих контактов. Внешняя электрическая нагрузка, подключенная к этим контактам, последовательно включается/выключается в ответ на переключение электромагнита реле.

В этом посте мы всесторонне узнаем о том, как реле работает в электронных схемах, как определить его распиновку любого реле с помощью счетчика и подключить в цепях.

Введение

Будь то мигание лампы, переключение двигателя переменного тока или другие подобные операции, реле предназначено для таких приложений. Однако молодые энтузиасты-электронщики часто путаются, оценивая выводы реле и конфигурируя их со схемой привода внутри предполагаемой электронной схемы.

В этой статье мы изучим основные правила, которые помогут нам определить распиновку реле и узнать, как работает реле. Давайте начнем обсуждение.

Как работает реле

Работу электрического реле можно узнать из следующих пунктов:

  1. Релейный механизм в основном состоит из катушки и подпружиненного контакта, который может свободно перемещаться по оси вращения.
  2. Центральный полюс шарнирно или повернут таким образом, что, когда на катушку реле подается напряжение, центральный полюс соединяется с одной из боковых клемм устройства, называемой замыкающим контактом (нормально замкнутым).
  3. Это происходит из-за того, что полюсное железо притягивается электромагнитным притяжением катушки реле.
  4. Когда катушка реле выключена, полюс отсоединяется от НО (нормально разомкнутого) контакта и соединяется со вторым полюсом, называемым НЗ контактом.
  5. Это положение контактов по умолчанию и происходит из-за отсутствия электромагнитной силы, а также из-за натяжения металла полюса, которое обычно удерживает полюс в соединении с размыкающим контактом.
  6. Во время таких операций включения и выключения он попеременно переключается с Н/З на Н/О в зависимости от состояния ВКЛ/ВЫКЛ катушки реле. электромагнит, когда постоянный ток проходит через катушку.
  7. Когда на катушку подается напряжение, генерируемое электромагнитное поле мгновенно притягивает ближайший подпружиненный металлический полюс, реализуя описанное выше переключение контактов этого полюса.
  8. Два других контакта Н/З и Н/О образуют соответствующие дополнительные пары релейных клемм или выводов, которые попеременно соединяются и разъединяются с центральным полюсом реле в ответ на активацию катушки.
  9. Эти Н/З и Н/О контакты также имеют концевые выводы, которые выдвигаются из коробки реле, образуя соответствующие выводы реле.

Следующее грубое моделирование показывает, как полюс реле перемещается в ответ на движение катушки электромагнита при включении и выключении с помощью входного напряжения питания. Мы можем ясно видеть, что первоначально центральный полюс удерживается соединенным с контактом N/C, а когда катушка находится под напряжением, полюс тянется вниз из-за электромагнитного действия катушки, заставляя центральный полюс соединиться с контактом N/C. О контакт.

Видео Объяснение

Таким образом, реле имеет три основных контакта, а именно: центральный полюс, Н/З и Н/О.

Два дополнительных вывода заканчиваются катушкой реле

Это базовое реле также называется реле типа SPDT, что означает однополюсное двухпозиционное реле, поскольку здесь у нас есть один центральный полюс, но два чередующихся боковых контакта в виде N/O, N/C, отсюда и термин SPDT.

Таким образом, всего у нас есть 5 выводов в реле SPDT: центральный подвижный или переключающий вывод, пара контактов Н/З и Н/О и, наконец, два контакта катушки, которые вместе составляют выводы реле.

Как идентифицировать выводы реле и подключить реле

Обычно, к сожалению, многие реле не имеют маркировки выводов, что затрудняет для новых энтузиастов электроники их идентификацию и использование их для предполагаемых приложений.

Выводы, которые необходимо идентифицировать (в указанном порядке):

  1. Выводы катушки
  2. Вывод общего полюса
  3. Вывод Н/З
  4. Вывод Н/О
Идентификация а типовые выводы реле могут быть выполнены следующим образом:

1) Установите мультиметр в диапазоне Ом, предпочтительно в диапазоне 1 кОм.

2) Начните с произвольного подключения щупов измерителя к любому из двух контактов реле, пока не найдете контакты, которые показывают некоторое сопротивление на дисплее измерителя. Обычно это может быть что угодно между 100 Ом и 500 Ом. Эти контакты реле будут обозначать выводы катушки реле.

3) Затем выполните ту же процедуру, подключив штырьки измерителя случайным образом к оставшимся трем клеммам.

4) Продолжайте делать это до тех пор, пока не найдете два контакта реле, указывающих на непрерывность между ними. Эти два вывода, очевидно, будут Н/З и полюсом реле, потому что, поскольку реле не запитано, полюс будет присоединен к Н/З из-за натяжения внутренней пружины, что указывает на непрерывность друг друга.

5) Теперь вам нужно просто идентифицировать другой одиночный терминал, который может быть ориентирован где-то между двумя вышеупомянутыми терминалами, представляющими треугольную конфигурацию.

6) В большинстве случаев центральным выводом этой треугольной конфигурации будет полюс вашего реле, Н/З уже идентифицирован, и, следовательно, последним будет Н/О контакт или вывод вашего реле.

Следующая симуляция показывает, как типичное реле может быть подключено к источнику постоянного напряжения на его обмотках, а сетевая нагрузка переменного тока — на его замыкающих и размыкающих контактах. с указанным напряжением и проверив сторону Н/О с помощью счетчика на непрерывность. .

Вышеупомянутая простая процедура может быть применена для идентификации любого реле, которое может быть вам неизвестно или не обозначено.

Теперь, когда мы тщательно изучили, как работает реле и как идентифицировать выводы реле, было бы также интересно узнать подробности о наиболее популярном типе реле, которое в основном используется в небольших электронных схемах, и о том, как подключите его.

Если вы хотите узнать, как спроектировать и настроить каскад драйвера реле с использованием транзистора, вы можете прочитать это в следующем посте:

Как сделать схему драйвера транзисторного реле

Типичная схема контактов реле китайского производства

Как подключить клеммы реле

На следующей схеме показано, как вышеуказанное реле может быть подключено к нагрузке, например, когда катушка находится под напряжением. , нагрузка срабатывает или включается через свои нормально разомкнутые контакты и через подключенное напряжение питания.

Это напряжение питания, последовательное с нагрузкой, может соответствовать характеристикам нагрузки. Если нагрузка рассчитана на потенциал постоянного тока, то это напряжение питания может быть постоянным, если предполагается, что нагрузка работает от сети переменного тока, тогда это последовательное питание может быть 220 В или 120 В переменного тока в соответствии со спецификациями.

Почему диод так важен в катушке реле

Всякий раз, когда в цепи используется реле, вы могли заметить, что выпрямительный диод или конденсатор обязательно подключены параллельно катушке реле.

Этот диод называется обратноходовым диодом или диодом свободного хода. Это в основном введено для защиты транзистора драйвера от опасной обратной ЭДС катушки реле.

Вы, наверное, задавались вопросом, почему на катушке реле всегда виден диод? В следующем разделе объясняется, почему обратный ход или обратный диод так важны для катушки реле.

Ответ кроется в захватывающих, но потенциально разрушительных свойствах катушек индуктивности.

Мы знаем, что катушки индуктивности, как и конденсаторы, хранят электрический ток (DC) внутри своей обмотки. Чем больше обмотка, тем больше количество постоянного напряжения, которое она хранит.

Катушка реле также является катушкой индуктивности, которая имеет значительно большее число витков в обмотке, и поэтому ее способность накапливать постоянное напряжение пропорционально огромна.

Когда транзистор реле включен, реле также включается и сохраняет рассчитанное значение постоянного напряжения в своей обмотке.

Теперь, как только транзистор выключается, потенциал на катушке реле снимается. В этой ситуации постоянное напряжение, хранящееся внутри катушки реле, должно каким-то образом выйти наружу. Он пытается разрядиться через все, что с ним связано. Это известно как обратная ЭДС реле, которая может иметь обратное напряжение, которое во много раз превышает фактическое напряжение постоянного тока, подаваемое на катушку реле.

Поскольку управляющий транзистор соединен с реле, эта большая обратная ЭДС пытается проникнуть через эмиттер/коллектор транзистора. Слово «обратный» используется потому, что эта обратная ЭДС имеет отрицательную полярность. Будучи отрицательной полярности, эта обратная ЭДС пытается пройти через эмиттер к коллектору, вызывая мгновенное повреждение транзистора.

Чтобы нейтрализовать указанную выше обратную ЭДС, к катушке реле всегда подключается обратный или обратный диод. Этот диод может быть простым диодом 1N4007 для большинства реле (до 30 ампер).

Пока реле остается включенным через управляющий транзистор, диод остается смещенным отрицательно и не влияет на работу реле. Однако, когда реле выключено, диод смещается в прямом направлении из-за обратной ЭДС, выбрасываемой из катушки реле.

Эта обратная ЭДС теперь находит легкий путь через диод, смещенный в прямом направлении, и замыкает диод. Таким образом опасная обратная ЭДС катушки реле нейтрализуется и замыкается накоротко через диод, что полностью защищает управляющий транзистор от любого возможного повреждения.

Если диод недоступен, можно также использовать электролитический конденсатор большой емкости. Конденсатор может работать таким же образом. Это обеспечивает обратный путь короткого замыкания для обратной ЭДС и защищает транзистор от повреждения.

Что делать, если управляющий транзистор не используется, а реле работает напрямую от источника питания?

Даже в этом случае обратный диод должен быть подключен к катушке реле. Потому что обратная ЭДС от катушки реле все еще может иметь потенциал для принудительного проникновения в источник питания или любую связанную с ним схему и вызвать повреждение уязвимых электронных компонентов.

Как рассчитать обратноходовой диод реле

На самом деле это может быть непросто, поскольку не существует простых формул для расчета обратноходового диода реле.

Однако эмпирическое правило гласит, что ток обратной ЭДС никогда не может превышать фактический номинальный ток катушки реле. Хотя напряжение могло быть в разы выше.

1N4007 подходит почти для всех приложений драйверов реле (менее 24 В и выше 100 Ом реле)

Это связано с тем, что PIV 1N4007 составляет 1000 В, а допустимая сила тока составляет 1 ампер. Для большинства применений обратная ЭДС катушки реле никогда не может превышать указанные выше номинальные значения диода 1N4007.

Даже для массивного реле 12 В 100 Ом ток его катушки будет:

I = 12 / 100 = 120 мА. Таким образом, ток обратной ЭДС будет намного меньше этого. 1N4007 прекрасно справляется с этим обратным током.
