Разъемы и шлейфы для дисплеев

1. Главная
2. Продукция
3. Дисплеи
4. Разъемы и шлейфы для TFT-дисплеев

В данном разделе приведены FFC разъемы и шлейфы для TFT-дисплеев, которые имеются в остатках на нашем складе. Все разъемы, представленные в данном разделе, произведены компанией CviLux:

• Наиболее восстребованые 36-контактные ZIF FFC/FPC разъемы и шлейфы (FFC cables), которые используются в TFT-дисплеях с контроллерами типа SSD1963. Такие дисплеи предлагаются многими производителями, например, компаниями Winstar или Riverdi.

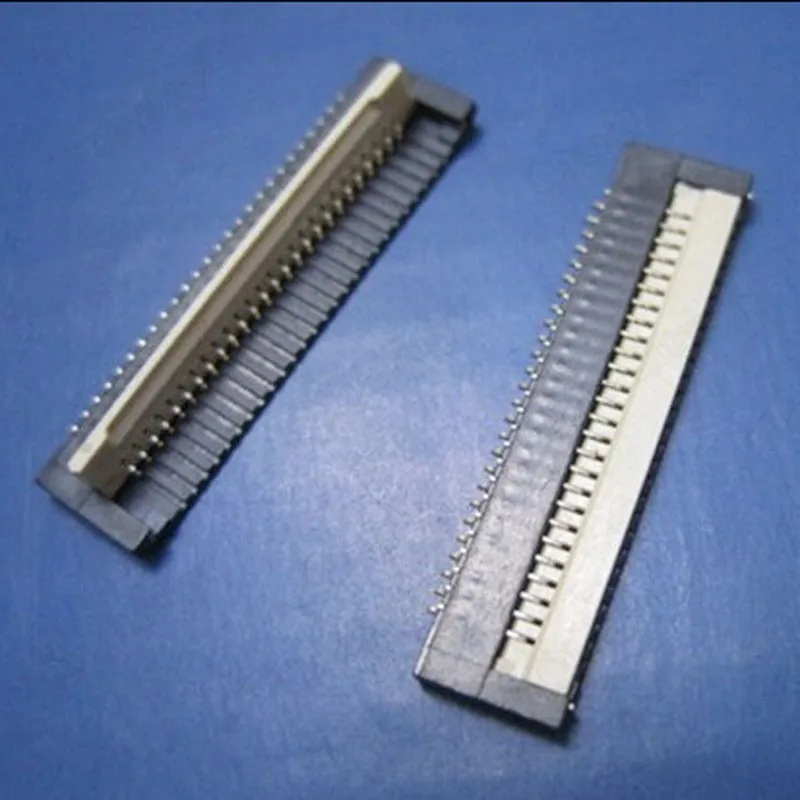

• 40-контактный ZIF FFC/FPC разъем, который подойдет ко многим моделям цветных TFT-дисплеев с диагоналями 4.3″ и 5.0″.

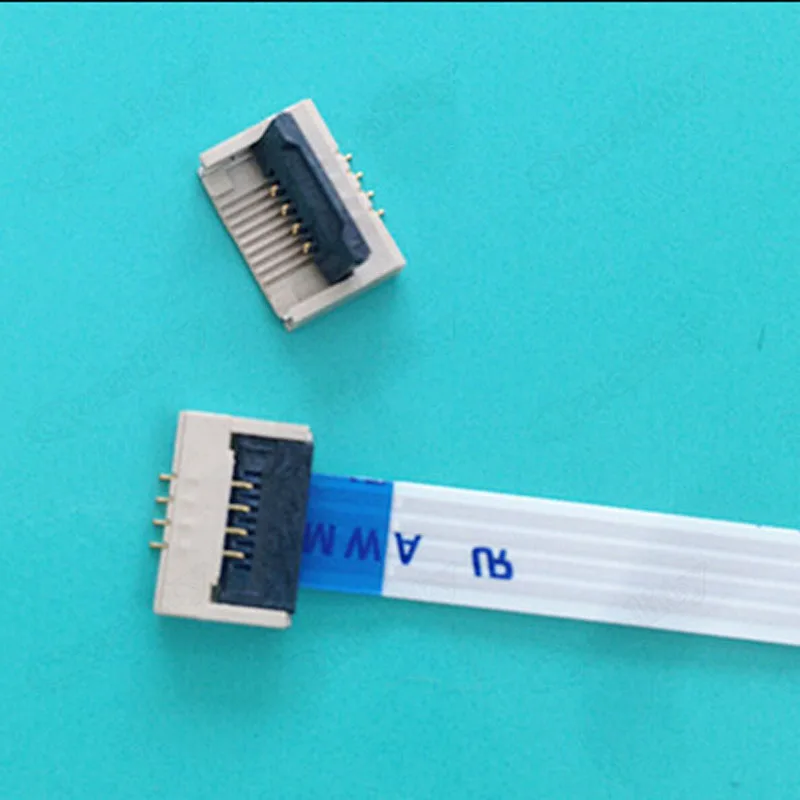

• 10-контактный ZIF FFC/FPC разъем, который используется для подключения емкостного сенсора дисплея.



• 20-контактные ZIF FFC/FPC разъемы и шлейфы (FFC cables), используемые для подключения цветных TFT-дисплеев с контроллерами FTDI/Bridgetek (EVE 1, 2, 3). Дисплеи такого типа являются самыми простыми в освоении, не требовательны к ресурсам управляющего микроконтроллера и управляются по SPI/Quad SPI интерфейсу. Их выпускают компании Riverdi и Matrix Orbital. Дисплеи Riverdi мы поддерживаем на складе, и они доступны для заказа от 1 шт. Для новых проектов рекомендуем обратить внимание на новую серию этих дисплеев на базе графического контроллера EVE 3 BT81x.



	Наименование/ссылка на описание на сайте производителя	Краткое описание	Примечания
	FFCE3608T115000-300	Плоский шлейф на 36 контактов, длина 150 мм, контакты на концах шлейфа расположены с одной стороны.	Для дисплеев с контроллерами SSD1963. Доступен для заказа от 1  шт. вместе с дисплеями Riverdi под артикулом: FFC0536150	Наличие на складе
	FFCE3608T215000-300	Плоский шлейф на 36 контактов, длина 150 мм, контакты на концах шлейфа расположены с разных сторон.	Для дисплеев с контроллерами SSD1963	Наличие на складе
	CF25361D0R0-05-NH	Разъем под плоский шлейф на 36 контактов, нижнее расположение контактов, поворотная защелка	Для дисплеев с контроллерами SSD1963.  Доступен для заказа от 1  шт. вместе с дисплеями Riverdi под артикулом: ZIF0536DH-CF25	Наличие на складе
	FFCE2008T115000-300	Плоский шлейф на 20 контактов, длина 150 мм, контакты на концах шлейфа расположены с одной стороны.	Для дисплеев с контроллерами FT8xx Riverdi и Matrix Orbital.  Доступен для заказа от 1  шт. вместе с дисплеями Riverdi под артикулом: FFC0520150	Наличие на складе
	FFCE2008T215000-300	Плоский шлейф на 20 контактов, длина 150 мм, контакты на концах шлейфа расположены с разных сторон.	Для дисплеев с контроллерами FT8xx Riverdi и Matrix Orbital	Наличие на складе
	CF25201D0R0-05-NH	Разъем под плоский шлейф на 20 контактов, нижнее расположение контактов, поворотная защелка	Для дисплеев с контроллерами FT8xx Riverdi и Matrix Orbital.  Доступен для заказа от 1  шт. вместе с дисплеями Riverdi под артикулом: ZIF0520DH-CF25	Наличие на складе
	CF20101U0R0-NH	Разъем под плоский шлейф на 10 контактов, верхнее расположение контактов, выдвижной фиксатор	Используются для подключения емкостных сенсоров дисплеев	Наличие на складе
	CF20401U0R0-NH	Разъем под плоский шлейф на 40 контактов, верхнее расположение контактов, выдвижной фиксатор	Подходит для многих моделей дисплеев 4. 3″ и 5.0″ (интерфейс RGB)	Наличие на складе

Новости

Отдел продаж

Для получения дополнительной информации о ценах и условиях поставки представленной в данном разделе продукции просим Вас обращаться к нашим специалистам :

Отдел продаж ООО «ЭФО» и филиалы

Контакты

FPC/FCC-разъемы Omron для шлейфов и гибких печатных плат

12 июня 2013





Наличие надежного соединения между отдельными блоками или устройствами — залог их длительной работы без обслуживания и жалоб пользователей (особенно если наличия специальных знаний, умений или навыков у пользователя не предполагается). Во многих случаях для соединения отдельных печатных плат прибегают к т.н. гибким шлейфам, выполненным в виде металлизированной синтетической пленки. Подобные шлейфы являются более гибкими и компактными и более надежными в плане устойчивости к многократным изгибам, чем традиционные шлейфы из параллельных проводников. Вместе с тем, возникает необходимость в специализированных разъемах для фиксации гибких шлейфов.

В основном гибкие шлейфы применяются для подключения к основной плате прибора устройств получения данных или сигналов типа фото-/видеокамер, микрофонов, а также устройств ввода информации (сенсорные панели) и ее отображения (дисплеи, видоискатели). Токи через эти соединения, как правило, невелики — не более нескольких сотен мА, а часто гораздо меньше. Основными требованиями к подобным разъемам являются надежность фиксации, простота монтажа, легкость подключения шлейфа, небольшие габариты (в частности, высота).



Разъемы производства компании Omron

Направления деятельности японской компании Omron сосредоточены на поставках средств автоматизации для автомобильной электроники, медицинского оборудования, бытовой техники, систем жизнеобеспечения зданий и городов, а также для оснащения промышленных предприятий [1].

Помимо средств и систем автоматизации, представляющих собой функционально законченные изделия, Omron производит и ряд электронных компонентов, к которым относится широкий спектр электромеханических реле, твердотельных реле, микропереключателей, фотомикродатчиков, некоторые виды специальных датчиков (угла наклона, скорости потока воздуха), различных соединителей [2].

В частности, Omron предлагает несколько серий соединителей XFxx для шлейфов и гибких печатных плат (рисунок 1) [3].





Рис. 1. Соединители для шлейфов и гибких печатных плат семейства XF

В семействе представлены серии соединителей поверхностного монтажа с вертикальным или горизонтальным подключением шлейфа с различным количеством и расположением контактов (рисунок 2).



Рис. 2. Типичное расположение контактных площадок на гибких шлейфах.
а) — однорядное, б) — двухрядное шахматное

Целевыми областями применения разъемов данного семейства являются:

• мобильные телефоны и коммуникаторы;
• цифровые фото-, видеокамеры;
• музыкальные плееры;
• телевизоры, мониторы;
• камеры наблюдения и видеорегистраторы;
• оборудование ультразвуковой диагностики;
• электронные счетчики расхода ресурсов.

Система обозначений, принятая для семейства, представлена на рисунке 3.





Рис. 3. Система обозначений разъемов семейства XF

Основные технические характеристики разъемов семейства XF представлены в таблице 1.

Таблица 1. Основные характеристики разъемов семейства XF

Наименование	Внешний вид	Расстояние между контактами, мм	Толщина гибкого шлейфа, мм	Расположение контактов	Тип фиксатора шлейфа	Максимальный рабочий ток, А
XF2B		0,3	0,2	Двухрядное шахматное, двустороннее	Задняя подвижная защелка	0,2
XF2C		0,3	0,12	Верхние контакты	Задняя подвижная защелка	02
XF2K		0,4	0,2	Двухрядное шахматное, двустороннее	Задняя подвижная защелка	0,2
XF2U		0,5	0,2	Однорядное, двустороннее	Задняя подвижная защелка	0,5
XF2W		0,5	0,3	Однорядное, двустороннее	Задняя подвижная защелка	0,5
XF2L		0,5	0,3	Однорядное, верхние или нижние контакты	Слайдер	0,5
XF2M		0,5	0,3	Однорядное, двустороннее	Задняя подвижная защелка	0,5
XF2J		0,5	0,3	Однорядное, верхнее	Слайдер	0,5
XF3C		0,25	0,12	Двухрядное, двустороннее	Задняя подвижная защелка	0,2
XF3A		0,3	0,12	Однорядное, верхнее	Задняя подвижная защелка	0,2
XF3B		0,3	0,2	Двухрядное, двустороннее	Задняя подвижная защелка	0,2
XF3E		0,3	0,2	Двухрядное, двустороннее	Задняя подвижная защелка	0,2



XF2M — серия разъемов производства Omron

для FPC-шлейфа с шагом 0,5 мм

Разъемы для гибких шлейфов серии XF2M компании Omron доступны в вариантах 10…60 контактов c шагом 0,5 мм. Разъемы данной серии отличаются двусторонним расположением контактов, что позволяет соединять прямым шлейфом (без перекручивания) узлы, расположенные на верхнем и нижнем слоях печатной платы (рисунок 4).



Рис. 4. Разъем с двойными контактами позволяет соединять печатные платы с двухсторонней пайкой, не перекручивая шлейф

Серия XF2M предназначена для соединения сигнальных слаботочных цепей посредством гибкого плоского шлейфа (FPC) толщиной не более 0,3 мм. Максимальная нагрузочная способность разъема не превышает 50 В/0,5 А по постоянному и переменному току.

FPC-коннекторы XF2M имеют заднюю подвижную защелку (рисунок 5), которая обеспечивает более высокую надежность и эффективность по сравнению с другими разъемами, у которых блокиратор расположен спереди со стороны ввода шлейфа. Этим обеспечивается большее удобство монтажа/демонтажа шлейфа, а также снижается риск его повреждения при манипуляциях с защелкой. Даже при наличии открытого разъема контакт со шлейфом сохраняется. Конструкция разъема исключает боковые смещения шлейфа.





Рис. 5. Задняя блокирующая защелка разъемов XF2M

Конструкция, предназначенная для поверхностного монтажа (SMT), а также малые габариты (ширина и высота не превышают 5,9 и 2 мм, соответственно) приводят к существенной экономии площади печатной платы и позволяют использовать разъемы XF2M в самых миниатюрных приложениях (рисунок 6, таблица 2) [4, 5].





Рис. 6. Конструктивные особенности и размеры разъемов серии XF2M



Таблица 2. Конструктивные размеры разъемов семейства XF2M

Наименование	Количество выводов	Размер, мм
		A	B	C	D	E
XF2M-0615-1A	6	2,5	3,6	6,5	7,1	5,1
XF2M-0815-1A	8	3,5	4,6	7,5	8,1	6,1
XF2M-1015-1A	10	4,5	5,6	8,5	9,1	7,1
XF2M-1215-1A	12	5,5	6,6	9,5	10,1	8,1
XF2M-1415-1A	14	6,5	7,6	10,5	11,1	9,1
XF2M-1815-1A	18	8,5	9,6	12,5	13,1	11,1
XF2M-2015-1A	20	9,5	10,6	13,5	14,1	12,1
XF2M-2215-1A	22	10,5	11,6	14,5	15,1	13,1
XF2M-2415-1A	24	11,5	12,6	15,5	16,1	14,1
XF2M-2615-1A	26	12,5	13,6	16,5	17,1	15,1
XF2M-3015-1A	30	14,5	15,6	18,5	19,1	17,1
XF2M-3215-1A	32	15,5	16,6	19,5	20,1	18,1
XF2M-3315-1A	33	16. 0	17,1	20,0	20,6	18,6
XF2M-3415-1A	34	16,5	17,6	20,5	21,1	19,1
XF2M-3515-1A	35	17,0	18,1	21,0	21,6	19,6
XF2M-3615-1A	36	17,5	18,6	21,5	22,1	20,1
XF2M-3815-1A	38	18,5	19,6	22,5	23,1	21,1
XF2M-4015-1A	40	19,5	20,6	23,5	24,1	22,1
XF2M-4215-1A	42	20,5	21,6	24,5	25,1	23,1
XF2M-4515-1A	45	22,0	23,1	26,0	26,6	24,6
XF2M-5015-1A	50	24,5	25,6	28,5	29,1	27,1
XF2M-5515-1AH	55	27,0	28,1	31,0	31,6	29,6
XF2M-6015-1AH	60	29,5	30,6	33,5	34,1	32,1



Заключение

В целом, разъемы Omron для гибких шлейфов отличают компактные размеры, (особенно высота как в зафиксированном состоянии шлейфа, так и в свободном), эти изделия допускают до нескольких десятков подключений/отключений шлейфа (для большинства приложений это более чем достаточно). Также разъемы обеспечивают надежную фиксацию шлейфа и контактное сопротивление менее 100 мОм (типовое значение <80 мОм). От окисления контакты разъемов предохраняет слой золота толщиной порядка 0,12…0,15 мкм поверх никелевого покрытия 2 мкм.



Литература

1. Omron// http://www.compel.ru/producer/omron/

2. OMRON Connectors: A Perfect Match for Your Requirements// http://www.omron.com/ecb/products/pdf/connector.pdf

3. FPC/FFC Connectors XF Series// http://www.omron.com/ecb/products/pdf/en-sdlj-069k.pdf

4. XF2M — серия разъемов для FPC шлейфа с шагом 0.5 мм от Omron// http://components.omron.eu/en/products/catalogue/connectors/fpc_connectors/default.html

5. XF2M Rotary Backlock Connector (0.5-mm Pitch, Dual Contact)// http://www.omron.com/ecb/products/pdf/en-xf2m.pdf.

Получение технической информации, заказ образцов, поставка — e-mail: passive. [email protected]





Радиочастотные BNC-соединители для подключения коаксиального кабеля



На склад КОМПЭЛ поступила линейка высокочастотных коннекторов BNC (Bayonet Neill-Concelman) типа. BNC-разъемы c байонетным соединением предназначены для быстрого и надежного соединения/отключения коаксиальных линий передач. Обжимная конструкция разъемов позволяет вести сбор соединительного узла без использования пайки, что снижает затраты и трудоемкость при организации монтажных работ.

Разработанные для линий с импедансом 50 и 75 Ом, BNC-коннекторы имеют множество вариантов исполнения: вилки, розетки и переходники, для пайки на печатную плату и обжим на коаксиальный кабель, c угловым и прямым расположением контактов. Эти разъемы совместимы с очень широким диапазоном стандартных коаксиальных кабелей и взаимозаменяемы с промышленными разъемами стандарта MIL-C-39012.

Поддержка частотного диапазона до 4 ГГц и низкое значение VSWR (коэффициент стоячей волны по напряжению) позволяют использовать BNC-коннекторы в электронных цепях передачи сигнала высокой частоты: в измерительном и медицинском оборудовании, а также при монтаже систем видеонаблюдения и локально-вычислительных сетей.



Особенности и преимущества

• Для присоединения коаксиальных кабелей наиболее распространенных типов
• Отлиты под давлением из цинкового сплава. Прецизионная точность размеров
• Соответствие военному стандарту MIL-STD 348A и требованиям RoHS
• Широкая номенклатура: для печатного монтажа и пайки на кабель
• Байонетное соединение для быстрого подключения
• Стандартный обжимной инструмент



Основные технические характеристики

• Волновое сопротивление: 50 и 75Ом
• Диапазон частот: 0…4ГГц (50Ом), 0…2ГГц (75Ом)
• Рабочее напряжение: 500Vrms
• Сопротивление изоляции: 5000МОм (мин. )
• Диэлектрическая прочность: 1500Vrms
• Контактное сопротивление: 1,5мОм (макс.)
• Диапазон рабочих температур: -55…85°C

•••

Типы разъемов для коаксиальных кабелей — Consolidated Electronic Wire & Cable

Соединители для коаксиальных кабелей используются для подключения кабелей к другим устройствам и специально разработаны для сохранения экранирования кабеля. Высококачественные разъемы обеспечивают надежное и долговечное соединение.

Существует два различных типа разъемов; мужской и женский. Штыревые соединители имеют выступающий металлический штифт в центре, а гнездовые соединители имеют гнездо для этого штифта. В зависимости от размера и частоты разъема, некоторые из них могут быть бесполыми и устанавливаться заподлицо вместо сопряжения.

В цифровой, видео-, аудио-, радиочастотной и микроволновой промышленности существует несколько разновидностей разъемов коаксиальных кабелей. Каждый из них предлагает уникальные преимущества в зависимости от конечного использования или области применения. Ниже приведены некоторые из наиболее распространенных типов коаксиальных разъемов, а также их отличительные характеристики и области применения.

Типы коаксиальных соединителей

БНК

Коаксиальный разъем Bayonet Neil-Concelman (BNC), изначально разработанный для использования в военных целях, представляет собой переходник от миниатюрного к субминиатюрному ВЧ, используемый для быстрого подключения/отключения радиочастотного оборудования, контрольно-измерительных приборов, радио, телевидения и видеосигнала. Разъемы BNC содержат два байонетных наконечника для скручивания интерфейса на гнездовом разъеме и лучше всего подходят для частот ниже 4 ГГц, поскольку разъемы теряют механическую стабильность по мере приближения к частоте 10 ГГц.

ЧПУ

Резьбовой разъем Neil-Concelman — это версия разъема BNC с резьбой, которая лучше работает на микроволновых частотах, чем разъемы BNC. Разъемы TNC представляют собой защищенные от непогоды миниатюрные устройства, работающие на частоте до 12 ГГц, и обычно используются в сотовых телефонах и ВЧ/антенных соединениях для решения проблем с утечками и стабильностью.

СМБ

Субминиатюрные разъемы

версии B представляют собой уменьшенные версии разъемов SMA и обеспечивают превосходные электрические характеристики от постоянного тока до 4 ГГц. Разъемы SMB являются одним из самых популярных вариантов ВЧ/СВЧ разъемов для промышленного и телекоммуникационного оборудования и предлагают простую конструкцию с защелкой для полужестких кабелей с нечастыми соединениями.

7/16 DIN

Разъем 7/16 DIN (Deutsches Institut für Normung) представляет собой резьбовой ВЧ-разъем для передачи высокой мощности в сотовых сетях, антенных системах с несколькими передатчиками и в оборонных приложениях. Его можно использовать на частоте до 7,5 ГГц, для затягивания требуется ключ. Название соединителя относится к внутреннему диаметру гнездового внутреннего контакта 7 мм и внутреннему диаметру внешнего контакта 16 мм.

КМА

Разъемы

QMA представляют собой быстроразъемные и быстроразъемные варианты разъемов SMA и имеют одинаковую внутреннюю конструкцию. Предлагая более быстрое и безопасное соединение и превосходную производительность в радиочастотных соединениях, соединители QMA идеально подходят для промышленных и коммуникационных приложений, а также для прокладки кабелей, сборки и ремонта.

МСХ

Коаксиальные микроразъемы

представляют собой разъемы малого форм-фактора, которые идеально подходят для приложений с ограничениями по пространству, размеру или весу. Имея на 30% меньший внешний диаметр, чем разъемы SMB, разъемы MCX работают в диапазоне от постоянного тока до 6 ГГц в беспроводных сетях, GPS, картах ТВ-тюнера, радиочастотном оборудовании и цифровых сотовых приложениях. Соединители MCX также имеют защелкивающуюся муфту для простой установки без использования инструментов.

РКА

Разъем Radio Corporation of America, также известный как разъем типа «тюльпан», изначально был разработан для передачи аудиосигнала, но теперь широко используется и в видео. Эти кабели, которые иногда называют разъемами A/V, обычно называют красными, белыми и желтыми шнурами, которые подключаются к задней панели телевизора. Каждый из этих кабелей имеет штекерный разъем, окруженный кольцом.

Почему стоит выбрать Consolidated Electronic Wire & Cable?

Вот уже почти столетие Consolidated поставляет кабельно-проводниковые решения для клиентов из самых разных отраслей. Мы не только предлагаем широкий выбор электронных проводов, кабелей, шнуров питания, жгутов проводов и формованных сборок, но и благодаря складу, удобно расположенному в аэропорту О’Хара в Чикаго, мы также можем гарантировать, что вы получите то, что вам нужно, когда Вы нуждаетесь в этом.

Постоянно стремясь к полному удовлетворению потребностей клиентов при соблюдении всех применимых нормативных требований, Consolidated внедряет систему всеобщего управления качеством (TQM) на каждом этапе нашего производственного процесса.

Чтобы узнать больше о важном применении проводов и кабелей, загрузите нашу бесплатную электронную книгу «Выбор производителя проводов и кабелей для вашего продукта».
