Разъем тюльпан распиновка: Разъем RCA — распиновка, описание, фото

Содержание

AV разъемы: виды, распиновка, краткое описание

Что такое AV разъем?

AV разъем имеет несколько других названий – RCA, RCA jack или по простому «тюльпан». Он выпускается в форме цилиндра и давно нашел свое применение в аудиоустановках и видеоустройствах. В середине цилиндра есть главный контакт, который охватывается другим контактом, называемым «земля». Разъем красного цвета используется для того, чтобы передавать двухканальный сигнал в режиме стерео для правого канала, а разъем белого цвета нужен для моносигнала или чтобы передавать двухканальный сигнал для левого канала. С помощью желтого разъема передаются видеосигналы.

RCA разъемы начали использоваться уже достаточно давно и самое первое их применение было связано с подключением усилителя к фонографу. Фонограф – это первое устройство для записи звуков. Одна из крупных американских корпораций изобрела этот разъем и когда появилась в продаже различная техника из других стран, как видеомагнитофоны и различные устройства для записи аудиозвуков, то эти разъемы стали просто незаменимыми. В принципе, и сейчас они пользуются спросом. Кстати, название свое эти разъемы получили по первым буквам этой компании — Radio Corporation of America.

Один достаточно весомый минус таких элементов заключается в том, что в самом начале соединения сначала происходит слияние контактной пары сигнала, которая находится под напряжением, а только потом уже контакты корпусов. По этой причине могут произойти различные поломки оборудования в процессе присоединения. Такое зачастую случается при присоединении телевизоров к телевизионным выходам на видеокартах.

Виды RCA разъемов

Типы разъемов делятся на «маму» и «папу». Папа — это обычный штекер RCA — представляет собой металлический штырь, диаметр которого составляет 3,2 миллиметра. Та часть, которая находится внутри, закрыта и составляет примерно около 6 миллиметров, а наружная часть равна 9 миллиметрам. Этот штырь окружен так называемым ободком, диаметр которого может иметь различные значения, это зависит от его толщины.

Разъем мама – это гнездо RCA, является панельным разъемом, на который надевают ободок. Диаметр по внешнему обмеру составляет 8 миллиметрам, а глубина — 7,5 миллиметров. Это говорит о том, что губки, которые обжимают ободок, должны быть большего диаметра. Место между коннектором и корпусом может иметь абсолютно разное наполнение – в самом дешевом варианте это может быть пластмасса или полиэтилен, вариант получше представляет собой наполнение прессованным стекловолокном или текстолитом, а в самых дорогостоящих вариантах используется керамика или тефлон. Конечно, последний вариант более качественный, но его стоимость выше средней.

Рекомендуется выбирать не самый дешевый вариант, потому что основной недостаток дешевых разъемов – это недостаточная термостойкость. Для выполнения работ по пайке кабеля необходима высокая температура, которая должна выдерживаться в течение определенного времени. Пластмасса при этом начинает быстро плавиться, что негативно сказывается на внутреннем проводнике, поскольку он сплавляется с самим корпусом. Поэтому если приобрести разъем с материалом, имеющим хороший показатель по тугоплавкости, то это будет правильнее и надежнее. Длина провода тоже не должна быть слишком маленькой, на это нужно обратить внимание, подключение должно быть как минимум возможным, и как максимум, удобным. Чтобы было проще сделать выбор, можно изучить различные бренды и выбирать из тех, кто хорошо себя зарекомендовал, но здесь можно попасть на подделку.

Переходники и конвертеры

На современном рынке огромное количество и широкий выбор не только разъемов RCA, но и множество различных

RCA-переходников. Самые известные из них:

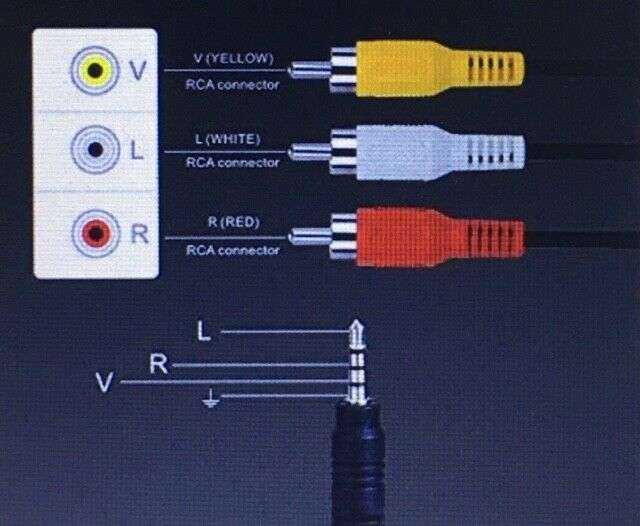

  • 2RCA—mini Jack. Очень востребованы на рынке переходники RCA на 3,5-миллиметровый разъем для наушников, называемый mini Jack. Он способен выполнить подключение гарнитуры к абсолютно любому устройству.
  • S—Video—RCA. Этот переходник подойдет для соединения различного оборудования типа видеомагнитофонов к какому-либо другому оборудованию.
  • 3RCA-3RCA. Этот переходник пригодится в тех случаях, когда нужно подсоединить друг к другу устройства, которые имеют одинаковые разъемы такого типа.
  • 2RCA—DIN. Такие разъемы уже достаточно устаревшие и мало где применяются.

Такой переходник поможет соединить два устройства, одно из которых современное, а другое старенькое с таким же стареньким разъемом.

Разъемы этой группы не так давно были очень востребованы. Благодаря им можно было подсоединить к телевизору самое разнообразное оборудование, например, видеомагнитофон, различные акустические установки, проигрыватели DVD-формата. Это был идеальный вариант, чтобы передать аудио- и видеосигналы. Такие разъемы, кроме всего прочего, можно было увидеть в звуковых картах, предназначенных для компьютера. Используя правильную распайку с помощью этого разъема можно было подключить компьютер к телевизору и, тем самым, экран телевизора использовать как большой монитор.

На сегодняшний день, актуальность этих разъемов слегка уменьшилась. Произведены разъемы другого уровня, которые постепенно заменяют их, так как являются усовершенствованными. Примером такого разъема может быть, к примеру, HDMI. Если бы не многочисленные переходники и конвертеры разъемы RCA давно бы уже покинули наш рынок. При использовании переходников можно произвести подключение практически любой техники. Конечно, и в некоторых современных телевизорах можно еще встретить разъем AV, однако нет смысла пользоваться им, потому что, используя другие разъемы, можно наслаждаться лучшим качеством, а не максимально возможным HD или FHD.

К сожалению, век разъемов RCA не спеша подходит к своему завершению. Он устарел по многочисленным показателям, поэтому если вы имеете возможность пользоваться более новыми интерфейсами, то пользуйтесь, но помните, что тюльпаны все еще могут помочь вам в передачи аудио- и видеосигналов.

Приобрести такие разъемы, в том числе и переходники к ним можно в нашем магазине в сети Интернет по адресу: electronoff.ua

Опубликовано: 2020-05-08
Обновлено: 2023-03-31

Автор: Магазин Electronoff

Как припаять тюльпан к проводу. Пайка RCA

Часто возникает вопрос, как припаять разъем тюльпан (RCA) к проводу, на самом деле это не очень сложно, пайка одного разъема занимает не более 5 минут.

  • Паяльник или паяльная станция


  • Припой, лучше с флюсом


  • канифоль


  • нож


  • кусачки, плоскогубцы или пинцет






    Для качественной пайки     и монтажа нужна паяльная станция, тиски с резиновыми губками, нож, кусачки, пинцет или плоскогубцы, припой, канифоль.

    В домашних условиях достаточно паяльника, припоя, ножа и кусачек.

    Схема распайки

    Введение.


    На фото — комплект — «RCA разъем для сборки». Корпус разъема тюльпан и цанговый зажим для провода.

    Кабель и начало монтажа


    Используется несимметричный кабель mrcable Reason G6, достаточно прочный и толстый с миллиметровым проводником. Для начала монтажа нужно удалить ножом 1-1,5 сантиметра ПВХ оболочки, сколько нужно удалять — зависит от длины RCA разъема.

    Витой экран, земля.


    Чтобы сформировать земляной провод, расплетаем часть экрана и скручиваем его для последующей пайки.



    Центральный проводник кабеля


    Удаляем защитную оболочку центрального проводника, достаточно снять 3-5 миллиметров.

    Облуживание контактов


    Облуживаем будущие контакты провода. Берем провод и облуживаем с помощью паяльника и припоя подготовленные концы.

    Соединяем кабель и тюльпан.


    Припаиваем центральный проводник — сигнальный провод к центральному контакту RCA разъема и обрезаем излишек земляного контакта так, чтобы он был короче границы изоляции центрального проводника для

    избежания замыкания

    .

    Соединяем экран и тюльпан


    Припаиваем экран к контакту заземления разъема, паятьможно как справа, так и слева от центрального проводника, главное не повредить изоляцию центрального проводника.

    Завершаем монтаж


    Надеваем пластиковый цанговый зажим на проводник и прикручиваем корпус на RCA разъем.

    Готовый тюльпан



    После того как припаяете разъем с двух сторон, нужно проверить тестером или пробником наличие контактов и отсутствие замыкания между сигнальным и земляным проводами.

    Читать далее статью Как припаять разъем XLR

    Назад к списку.

    Что такое коннекторы?

    Обзор

    Что такое соединители?

    Вот как соединить существующие программные системы вашей компании с Tulip.

    Tulip — это открытая платформа, которую можно интегрировать в существующую ИТ-инфраструктуру. Эта интеграция достигается с помощью разъемов .

    Коннекторы — это функция Tulip, позволяющая отправлять данные между HTTP API и базами данных SQL и Tulip. Они необходимы для подключения к серверам и системам за пределами Tulip, а также к Table API. Настройка соединителя дает вам доступ к внешней информации и данным в ваши приложения Tulip, расширяя возможности Tulip и обеспечивая эффективность процессов.

    Tulip поддерживает 3 разных типа коннекторов:

    • HTTP — используйте этот коннектор для доступа к данным из внешних API.
    • SQL — Используйте этот коннектор для доступа к внешним базам данных, которые находятся за пределами Tulip.
    • OPC UA — Используйте этот разъем для интеграции машин и устройств. Чаще всего это происходит при подключении к станкам с ЧПУ и ПЛК.

    Соединители SQL и HTTP могут выполнять чтение и запись во внешние системы. Коннекторы OPC UA могут считывать данные из внешних систем и записывать с помощью Edge MC и Node-RED 9.0009

    Чтобы получить доступ к соединителям SQL и HTTP, наведите курсор на вкладку «Приложения» из любой точки вашей учетной записи Tulip и выберите Connectors из раскрывающегося списка.

    На странице «Коннекторы» пользователи могут видеть, подключены ли их коннекторы к сети, а также проверять, какая версия коннектора используется.

    Пользователи также могут фильтровать соединители по их типу, SQL и HTTP, используя раскрывающийся список Фильтр в правом верхнем углу.

    Tulip поддерживает следующие коннекторы SQL:

    • Microsoft SQL Server
    • PostgreSQL
    • MySQL
    • Оракул

    Чтобы получить доступ к коннекторам OPC UA, наведите курсор на вкладку «Shop Floor» из любой точки вашей учетной записи Tulip и выберите Machines из раскрывающегося списка.

    Каждый соединитель может иметь несколько функций соединителя или запросов, которые будут выполняться после запуска в приложении.

    Вот пример функции соединителя:

    Соединители делятся на две категории:

    1. Соединители протокола данных

    Это соединители SQL и HTTP, которые интегрируют ваши приложения Tulip с вашими базами данных и API.

    Коннекторы протокола данных могут использоваться триггерами. Например, вы можете создать триггер в приложении Tulip, который говорит:

    1. «Когда оператор сканирует штрих-код»
    2. «Поищите этот штрих-код в моей базе данных SQL»
    3. «Затем перейдите к одному из трех разных шагов на основе этих данных.»

    или…

    1. «когда оператор нажимает эту кнопку»
    2. «отправить запрос в мой HTTP API, который отслеживает производственные проблемы на моем заводе».

    Оба самообслуживания. Пока вы можете запрашивать базу данных SQL или внешнюю программную службу (например, MES или ERP), вы можете написать запрос в Tulip.

    Ниже приведен пример вызова функции коннектора в триггере в редакторе приложений:

    2. Коннекторы машинного протокола

    Коннекторы OPC UA позволяют передавать данные от:

    • Устройств OPC UA
    • Программное обеспечение, подобное Kepware
    • или сервер Fanuc OPC UA

    в Tulip и используйте его в логике Trigger.

    После настройки соединителя OPC UA вы будете использовать страницу «Машины» для управления событиями, исходящими от сервера OPC UA.

    Например, вы можете создать триггер в приложении Tulip, который говорит:

    1. «когда мой станок с ЧПУ, подключенный к OPC UA, сообщает об ошибке»
    2. «Перейдите к форме отчета об ошибке и…»
    3. «Отправить текстовое сообщение руководителю»,

    или…

    1. «Когда датчик давления, подключенный к моему программному обеспечению Kepware, сообщает о измерении давления…»
    2. «Сохраните это в переменной, чтобы я мог анализировать данные в Tulip Analytics».

    Ниже приведен пример соединителя OPC UA в триггере в редакторе приложений:

    Узнайте, как настроить коннектор OPC UA

    Кто может использовать коннекторы?

    Большинство коннекторов самообслуживаются. Например, любой, кто знаком с SQL, может настроить коннектор SQL и написать SQL-запросы, которые будут использоваться в приложении Tulip.

    Любой в вашей организации может использовать этот коннектор SQL в приложении Tulip через триггеры без необходимости знать SQL после того, как вы создадите SQL-запросы.

    Запуск коннекторов в тестовой среде

    На вкладке «Среды» можно настроить несколько серверов для каждой функции коннектора. Это позволит вам автоматически запускать функции соединителя в тестовой среде, когда приложение находится в разработке.

    Типы данных в соединителях

    Следующие типы данных могут использоваться как входы или выходы в функции соединителя.

    • Текст
    • Целое число
    • Поплавок
    • Булево значение
    • Изображение
    • Дата и время

    Когда вы используете выходы Connector, вы можете принудительно преобразовать один тип данных в другой тип данных.

    Итак, если коннектор выводит значение типа «плавающее», и вы хотите использовать его как «текстовое» значение в приложении, вы должны создать «текстовый» вывод и сопоставить его со значением с плавающей запятой. Значение будет автоматически преобразовано в текстовое значение.

    ПРИМЕЧАНИЕ

    Нельзя включать точку «.» в имя ввода или вывода.

    Таймауты в коннекторах

    Коннекторы данных имеют тайм-ауты для предотвращения блокировки во время работы приложения. Вы должны стремиться к тому, чтобы коннектор занимал не больше времени, чем вы ожидаете, что оператор будет ждать (максимум 1-3 секунды). При построении соединителя время ожидания тестовой функции истекает через 10 секунд.

    В производственной среде коннектор в приложении истечет по тайм-ауту через 25 секунд.

    Эти ограничения обычно достигаются только для больших запросов SQL. Существует ряд инструментов SQL (например, ограничение наборов результатов, создание индексов и использование материализованных представлений), которые могут сократить время запроса.

    Технические сведения о соединителях

    Поскольку соединители взаимодействуют с внешними системами, вам может потребоваться понять, как настроить соединители в соответствии с вашей индивидуальной ИТ-средой.

    Вам необходимо понять хост-коннектор . Это модуль платформы Tulip, который управляет подключениями к этим внешним системам.

    При доступе к базам данных и API, которые находятся в открытом доступе из вашего Tulip Cloud, дополнительная настройка не требуется. Однако, если что-то работает не так, как ожидалось, или если вы хотите подключиться к базе данных, API или машине, которая недоступна в открытом доступе из Tulip Cloud; эта статья о узлах коннекторов является важным ресурсом.

    Получение справки по соединителям

    Если вы заинтересованы в использовании соединителей, сообщите нам об этом через чат или через заявку в службу поддержки с помощью кнопки «Справка» в правом верхнем углу Tulip. Мы поможем вам в этом процессе.

    Дополнительная литература

    • Создание вашего первого коннектора SQL
    • Руководство по HTTP-коннекторам

    Вы нашли то, что искали?

    Вы также можете зайти на сайт community.tulip.co, чтобы опубликовать свой вопрос или узнать, сталкивались ли другие с подобным вопросом!

    Соединители

    Соединители — это то, как ваши приложения Tulip могут подключаться к другим системам. Коннекторы могут выполнять вызовы API с помощью HTTP-коннекторов или извлекать данные непосредственно из баз данных SQL. Кроме того, коннекторы OPC-UA можно использовать для получения машинных данных.

    После извлечения данные можно использовать во всех приложениях.

    Соединители

    Соединители — это то, как ваши приложения Tulip могут подключаться к другим системам. Коннекторы могут выполнять вызовы API с помощью HTTP-коннекторы или получать данные непосредственно из баз данных SQL. Кроме того, коннекторы OPC-UA можно использовать для получения машинных данных.

    После извлечения данные можно использовать во всех приложениях.

    Функция соединителя

    Функции соединителя — это отдельные операции для взаимодействия с источниками данных HTTP или SQL. Функции могут иметь входы и выходы и могут вызываться из триггеров .

    После извлечения данные можно использовать во всех приложениях.

    Триггер

    Триггеры — это механизм для выполнения действий в Tulip Apps. Хранение данных, перемещение пользователей между этапами, взаимодействие с оборудованием и т. д.

    Триггеры можно добавлять к виджетам, машинам, устройствам, приложениям и этапам.

    Триггер

    Триггеры — это механизм, позволяющий выполнять действия в приложениях Tulip. Сохранение данных, перемещение пользователей между этапами, взаимодействие с оборудованием и т. д.

    Триггеры можно добавлять к виджетам, компьютерам, устройствам, приложениям и шагам.

    Триггер

    Триггеры — это механизм, позволяющий выполнять действия в приложениях Tulip. Хранение данных, перемещение пользователей между этапами, взаимодействие с оборудованием и т. д.

    Триггеры можно добавлять к виджетам, машинам, устройствам, приложениям и этапам.

    Переменная

    Переменная — это место для хранения информации о приложении. Переменные имеют определенный тип, который должен соответствовать содержимому, которое они могут хранить.

    Переменные доступны только в пределах одного приложения и очищаются при перезапуске или завершении приложения.

    Аналитика

    Аналитика — это обновляемые в реальном времени графики и показатели, рассчитываемые на основе данных приложения, данных таблицы и данных компьютера. Аналитика может быть встроена и динамически фильтроваться в приложении.

    Триггер

    Триггеры — это механизм для выполнения действий в Tulip Apps. Сохранение данных, перемещение пользователей между этапами, взаимодействие с оборудованием и т. д.

    Триггеры можно добавлять к виджетам, компьютерам, устройствам, приложениям и шагам.

    Соединители

    Соединители — это то, как ваши приложения Tulip могут подключаться к другим системам. Коннекторы могут выполнять вызовы API с помощью HTTP-коннекторов или извлекать данные непосредственно из баз данных SQL. Кроме того, коннекторы OPC-UA можно использовать для получения машинных данных.

    После извлечения данные можно использовать во всех приложениях.

    Триггер

    Триггеры — это механизм, позволяющий выполнять действия в приложениях Tulip. Хранение данных, перемещение пользователей между этапами, взаимодействие с оборудованием и т. д.

    Триггеры можно добавлять к виджетам, машинам, устройствам, приложениям и этапам.

    Среда

    Среда — это набор параметров, соответствующих конкретным конфигурациям тестов. Среда включает конечных точек API и профили аутентификации для сервисов REST, SOAP и GraphQL, а также настройки подключения к базе данных, пользовательские свойства проекта и параметры подключения к JMS-серверам.

    Ввод

    Ввод — это передача данных из набора данных в программу.

    Выход

    Выход — это передача данных из программы в набор данных.

    Функция разъема

    Функции соединителя — это отдельные операции для взаимодействия с источниками данных HTTP или SQL. Функции могут иметь входы и выходы и могут вызываться из триггеров .

    После извлечения данные можно использовать во всех приложениях.

    Соединители

    Соединители — это то, как ваши приложения Tulip могут подключаться к другим системам. Коннекторы могут выполнять вызовы API с помощью HTTP-коннекторов или извлекать данные непосредственно из баз данных SQL. Кроме того, коннекторы OPC-UA можно использовать для получения машинных данных.

    После извлечения данные можно использовать во всех приложениях.
