Обзор материнской платы Asus ROG Strix Z390-E Gaming на чипсете Intel Z390

Одновременно с анонсом нового чипсета Intel Z390 компания Asus представила практически весь свой ассортимент материнских плат на этом чипсете, который составляет пять серий: ROG Maximus XI, ROG Strix, Prime, TUF Gaming и WS. Мы уже делали обзоры плат серий ROG Maximus XI и Prime, а в этой статье мы познакомимся с представителем серии ROG Strix: моделью Asus ROG Strix Z390-E Gaming.

Комплектация и упаковка

Плата Asus ROG Strix Z390-E Gaming поставляется в средней по размере коробке, оформленной в стандартном для серии ROG Strix стиле.

Комплект поставки включает два SATA-кабеля (все разъемы с защелками, один кабель с угловым разъемом с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, мостик SLI HB на две видеокарты, антенну встроенного Wi-Fi-модуля, два кабеля для подключения светодиодных лент, 40-мм вентилятор и, конечно же, различные стикеры.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix Z390-E Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения, Intel Core 9-го поколения
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
1 × Intel Wireless-AC 9560 (Intel CNVi) 802.11a/b/g/n/ac + Bluetooth 5.0
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 3 × USB 3. 1 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 вертикального типа
4 × USB 3.0 (Type-A)
6 × USB 2.0
Разъемы на задней панели 1 × HDMI
1 × DisplayPort
1 × USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
2 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
2 разъема для подключения антенны
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
7 разъемов для подключения 4-контактных вентиляторов

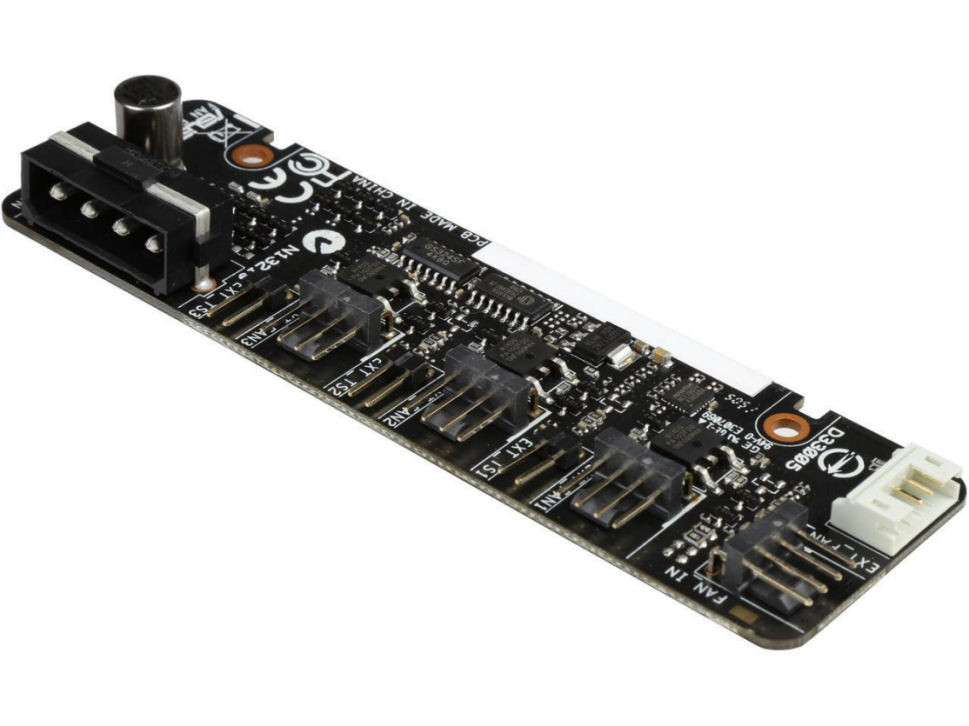

1 разъем для подключения платы Asus Extension Fan
1 вертикальный разъем для подключения фронтальных портов USB 3.1
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения термодатчика
2 разъема для подключения неадресуемой RGB-ленты
1 разъем для подключения адресуемой RGB-ленты
1 разъем для подключения COM-порта
1 разъем Node
Форм-фактор ATX (305×244 мм)
Средняя цена

узнать цены
Розничные предложения

узнать цену

Форм-фактор

Плата Asus ROG Strix Z390-E Gaming выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.

Чипсет и процессорный разъем

Плата Asus ROG Strix Z390-E Gaming основана на чипсете Intel Z390 и поддерживает процессоры Intel Core 8-го поколения и новые процессоры Intel Core 9-го поколения с разъемом LGA1151.

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения, разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Strix Z390-E Gaming имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0.

Первый слот переключаемый и может работать на скоростях x16/x8. То есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используется четыре мультиплексора/демультиплексора линий PCIe 3. 0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/–, либо x8/x8. Если задействуется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.

Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован на базе четырех чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 также реализованы через чипсет Intel Z390.

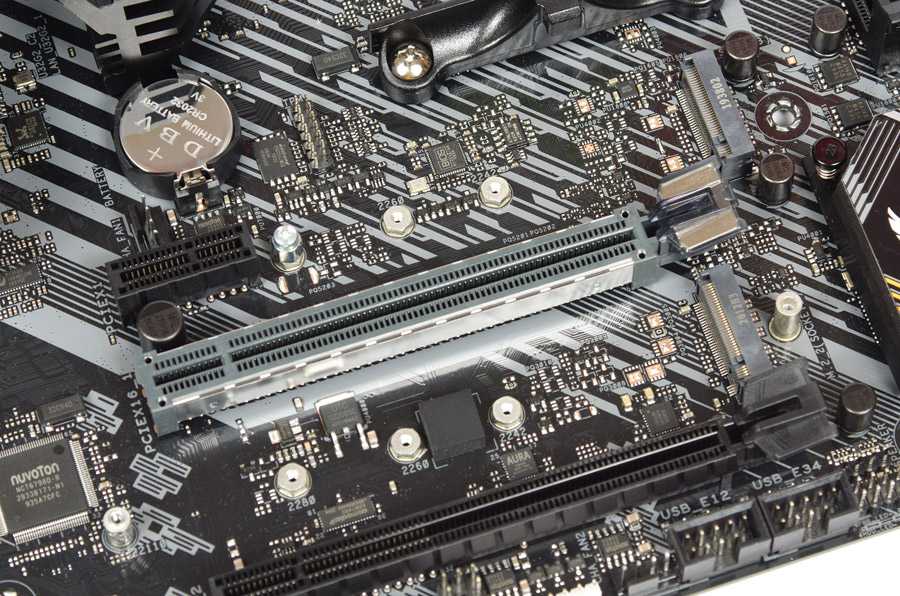

Разъемы M.2 предназначены для установки SSD-накопителей. Один разъем (M.2_1), ближайший к разъему процессора, поддерживает устройства c интерфейсом PCIe 3. 0 x4/x2 или SATA и позволяет устанавливать накопители типоразмера 2242/2260/2280.

Второй разъем M.2_2 поддерживает устройства только c интерфейсом PCIe 3.0 x4/x2 и типоразмером 2242/2260/2280/22110.

Оба разъема M.2 реализованы через чипсет. Для накопителей, устанавливаемых в эти разъемы, предусмотрены радиаторы.

Видеоразъемы

Поскольку процессоры Intel Core 8-го и 9-го поколений имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4 и DisplayPort 1.2.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z390 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено четыре порта USB 3.0, шесть портов USB 2.0 и пять портов USB 3.1.

Все USB-порты реализованы через чипсет Intel Z390. Два порта USB 2.0, два порта USB 3.0 и четыре порта USB 3.1 выведены на заднюю панель платы. Из четырех портов USB 3.1 три порта имеют разъем Type-A и один — разъем Type-C. Для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема портов USB 2.0 и один разъем портов USB 3.0 (по два порта на разъем). Кроме того, на плате есть разъем вертикального типа для подключения фронтального порта USB 3.1 (Type-С).

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Strix Z390-E Gaming имеется традиционный гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

Кроме того, в отдельный (третий) разъем M.2 на плате установлен Wi-Fi-контроллер Intel Wireless-AC 9560, который использует чипсетный интерфейс CNVi. Напомним, что интерфейс CNVi (Connectivity Integration) обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Мбит/с) и Bluetooth 5.0. Однако контроллер CNVi — это не полноценный сетевой контроллер, а MAC-контроллер. Для полноценного контроллера нужна еще карта (например, Intel Wireless-AC 9560, как в данном случае) с разъемом M.2 (ключ E-типа), которая поддерживает интерфейс CNVi.

Как это работает

Напомним, что в чипсете Z390 имеется 30 HSIO-портов, из которых может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0/3.1, из которых до 6 портов могут быть USB 3.1. Причем всего может быть не более 14 портов USB 3.1/3.0/2.0.

Через чипсетные порты PCIe на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2 и один сетевой контроллер (для Wi-Fi-контроллера не требуется порт PCIe 3.0). Все это в совокупности требует 16 портов PCIe 3.0. На плате есть шесть портов SATA, четыре порта USB 3.0 и пять портов USB 3.1, что в совокупности дает еще 15 HSIO-портов. То есть всего получается 31 HSIO-порт. Что-то с чем-то должно разделяться.

Кроме того, напомним, что всего чипсет Intel Z390 поддерживает не более 14 USB-портов, причем не более 10 портов USB 3. 0/3.1, из которых до 6 портов могут быть портами USB 3.1. На плате Asus ROG Strix Z390-E заявлено 15 портов USB (5 USB 3.1, 4 USB 3.0 и 6 USB 2.0).

Нехватка USB-портов решается за счет использования хаба USB 2.0 (GL582), который превращает два порта USB 2.0 в четыре.

А по поводу остальных разделений все просто. Слот PCI Express 3.0 x4 разделяется с двумя SATA-портами (SATA_5 и SATA_6). То есть слот PCI Express 3.0 x4 может работать в режиме x4, но в этом случае будут недоступны порты SATA_5 и SATA_6, либо порты будут доступны, но в этом случае слот PCI Express 3.0 x4 будет работать в режиме x2. Такое разделение позволяет сэкономить два HSIO-порта.

Далее, если разъем M.2_1 используется в режиме SATA, то порт SATA_2 будет недоступен (в руководстве пользователя есть ошибка относительно режима работы разъема M.2_1). С учетом указанного разделения всего требуется уже 29 HSIO-портов. Блок-схема платы Asus ROG Strix Z390-E Gaming показана на рисунке.

Дополнительные особенности

В сравнении с платами серии ROG Maximus XI у плат серии Asus ROG Strix не так много дополнительных возможностей, но они все же есть.

Начнем с того, что как и на всех новых платах Asus, есть переключатель MemOK! II (ранее была кнопка MemOK!). Впрочем, что касается работы с памятью, то дело, конечно, не в том, что кнопку заменил переключатель. На всех новых платах Asus используется технология Asus OptiMem II. За счет использования заземляющей пластины с обратной стороны платы в области расположения дорожек от модулей памяти и использования заземляющего контура удалось снизить перекрестные помехи от соседних контактных дорожек при передаче высокочастотных сигналов. Как следствие, можно увеличить частоту работы памяти.

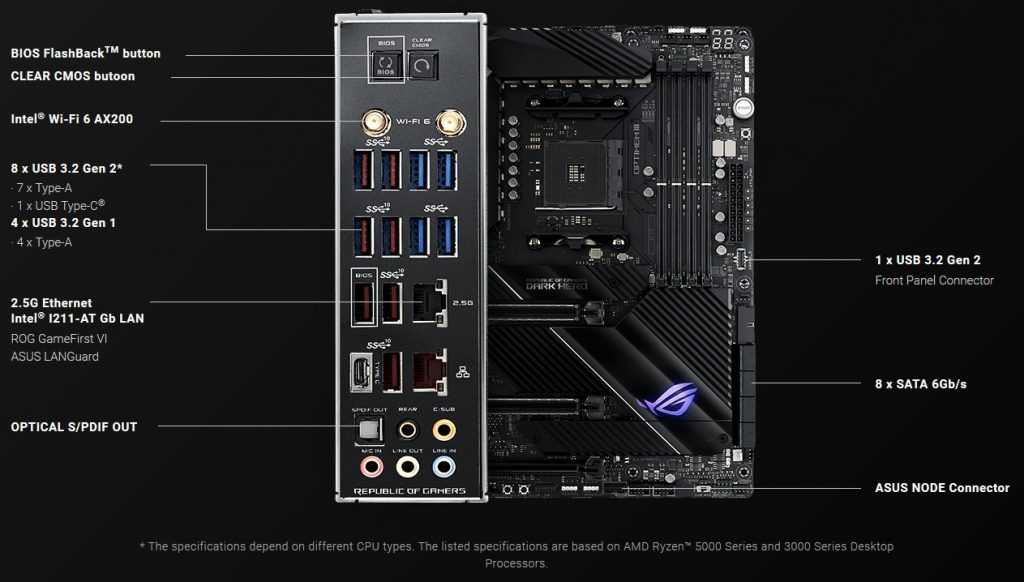

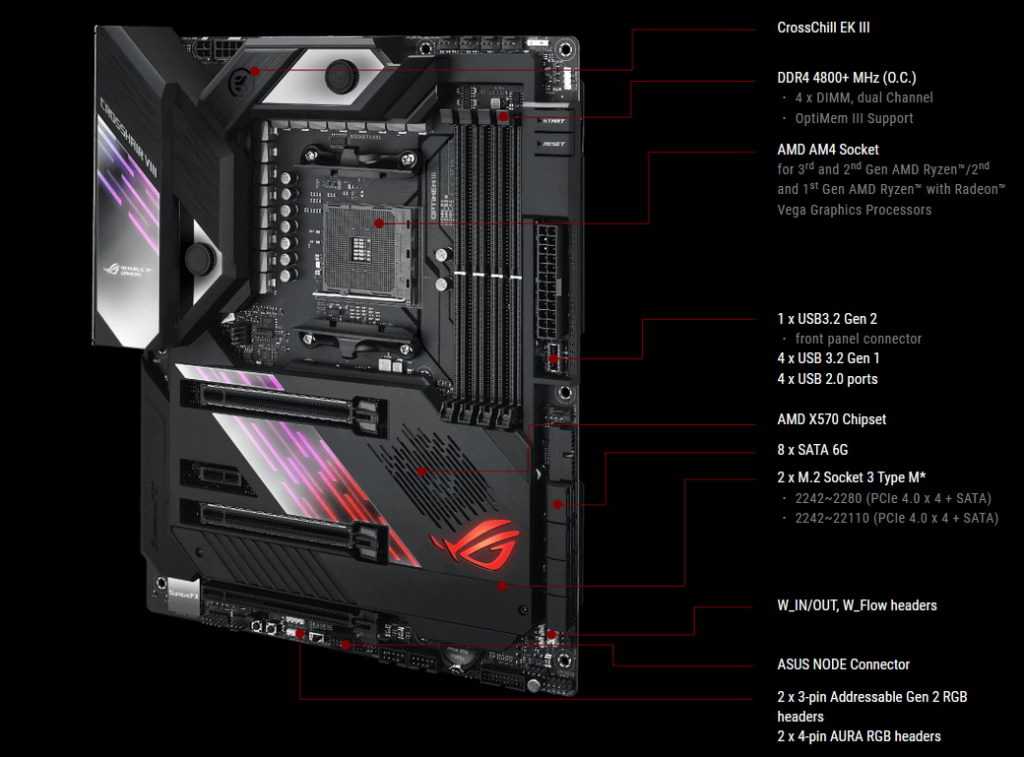

Из нововведений можно отметить также наличие специального разъема Node для подключения совместимого блока питания (на сайте Asus можно найти список таких БП), что позволяет контролировать скорость вращения вентилятора блока питания, входные и выходные напряжения.

Еще одна особенность — реализация RGB-подсветки. Здесь подсвечивается кожух на задней панели разъемов. Естественно, подсветкой можно управлять с использованием утилиты Aura Sync. Можно задавать цвет подсветки и различные цветовые эффекты.

На плате есть и два специальных четырехконтактных (12V/G/R/B) разъема для подключения обычной светодиодной ленты, а также один трехконтактных разъема для подключения адресуемой (цифровой) светодиодной ленты.

Есть тут и специальный разъем для подключения COM-порта.

Система питания

Как и большинство плат, модель Asus ROG Strix Z390-E Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора на плате является 10-канальным и управляется контроллером с маркировкой ASP1400СTB. В каждом канале питания используется по одному чипу NCP302045 компании On Semiconductor, который объединяет в себе два MOSFET-транзистора (High и Low), а также MOSFET-драйвер.

Система охлаждения

Система охлаждения платы Asus ROG Strix Z390-E Gaming состоит из нескольких радиаторов. Два радиатора, связанные тепловой трубкой, расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, имеется и два радиатора для SSD-накопителей, устанавливаемых в разъемы M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено семь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще два — для дополнительных корпусных вентиляторов, еще два — для системы водяного охлаждения, и последний разъем предназначен для вентилятора охлаждения накопителя, устанавливаемого в разъем M.2. Отметим, что разъем для подключения помпы водяного охлаждения поддерживает ток до 3 А (36 Вт).

Кроме того, имеется разъем для подключения термодатчика (в комплект не входит) и пятиконтактный разъем Ext_Fan, позволяющий подключать плату Fan Extension (в комплект тоже не входит), к которой можно подключать дополнительные вентиляторы и термодатчики. Фишка тут в том, что вентиляторы, подключаемые к плате Fan Extension, управляются через UEFI BIOS материнской платы.

Аудиоподсистема

Аудиоподсистема платы Asus ROG Strix Z390-E Gaming основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Strix Z390-E Gaming получил оценку «Хорошо».



Полный отчет с результатами тестирования в программе RMAA 6.3.0

UEFI BIOS

По своему интерфейсу UEFI BIOS всех плат серии ROG Strix не отличается от интерфейса UEFI BIOS топовых плат серии ROG Maximus XI. Более того, и по возможностям настройки отличий тут мало.

Как и ранее, имеется два режима отображения: EZ Mode Mode и Advanced Mode. В упрощенном режиме EZ Mode можно лишь посмотреть основные параметры системы, а режим Advanced предназначен для тонкой настройки.

В режиме Advanced Mode пользователю доступно восемь традиционных вкладок.

Все самые интересные настройки собраны на вкладке Extreme Tweaker. Именно здесь собраны настройки для разгона системы.

Сразу оговоримся, что мы тестировали плату с процессором 9-го поколения Intel Core i9-9900K.

Итак, чтобы открыть все опции для разгона процессора, нужно для параметра Ai Overclocker Tuner выбрать значение Manual или XMP I/II.

После этого появится возможность менять частоту BCLK и настраивать режим работы ядер процессора CPU Core Ratio. Причем кроме традиционных опций Auto, Sync All Cores и Per Core, есть и опция AI Optimized (теперь эта опция есть на всех платах Asus с чипсетом Intel Z390).

При выборе параметра AI Optimized используется алгоритм динамического машинного обучения для определения оптимальных настроек, основываясь на характеристиках процессора и системы охлаждения.

Максимальный коэффициент умножения, который можно становить для процессора 9-го поколения с разблокированным множителем, составляет 120, то есть, формально, при частоте BCLK 100 МГц процессор можно разогнать путем изменения множителя до 12 ГГц. Впрочем, такие значения недостижимы даже при экстремальном разгоне с охлаждением жидким азотом.

Есть и еще один интересный новый пункт (он также есть на всех платах с чипсетом Intel Z390) — это SVID Behavior, для которого предусмотрен следующий набор возможных значений: Auto, Best-Case Scenario, Typical Scenario, Worst-Case Scenario и Intel’s Fail Safe. Напомним, что SVID — это протокол, по которому процессор взаимодействует с регулятором напряжения питания, запрашивая необходимое напряжение. Подобный параметр в UEFI BIOS был и ранее, но таких опций для него не было, все ограничивалось двумя вариантами — Enable и Disable.

Более того, есть даже руководство пользователя по интеллектуальному разгону системы.

Конечно же, все, что в UEFI BIOS было реализовано раньше (настройка памяти, настройка регулятора напряжения питания и т.  д.), тоже никуда не пропало.

К примеру, можно воспользоваться профилем для разгона процессора до частоты 5 ГГц.

Выводы

В целом, ROG Strix Z390-E Gaming — отличная плата с широкими функциональными возможностями. По набору слотов, разъемов и портов и даже по их реализации она вообще не отличается от топовой модели ROG Maximus XI Hero (Wi-Fi). Разница у этих плат лишь в комплектации и в том, что у ROG Maximus XI Hero (Wi-Fi) немного больше дополнительных особенностей. Плюс, в топовой модели чуть интереснее подсветка. Но если эти нюансы не принципиальны, то ROG Strix Z390-E Gaming — отличный выбор.
