Распиновка колодки подключения ЭБУ BOSCH ME17.9.7 (два разъема)
|
Серия 21126-1411020-40, 11194-1411020-20 |
| № | Секция A (X1) | № | Секция B (X2) | |||
| 1 | not connected | 1 | 2 | not connected | 2 | Вход. Датчик кислорода 2 (А) |
| 3 | not connected | 3 | Вход. Датчик положения дросселя (6) | |||
| 4 | not connected | 4 | Масса ДК 1 (С) | |||
| 5 | Масса датчика педали акселлератора (3) | 5 | Масса ДТОЖ (1) | |||
| 6 | Масса датчика педали акселлератора (5) | 6 | Масса ДК 2 (С) | |||
| 7 | 7 | Масса датчиков дросселя (3) | ||||
| 8 | not connected | 8 | not connected | |||
| 9 | not connected | 9 | not connected | |||
| 10 | not connected | 10 | not connected | |||
| 11 | Датчик педали акселлератора (6) | 11 | not connected | |||
| 12 | not connected | 12 | not connected | |||
| 13 | not connected | 13 | ||||
| 14 | not connected | 14 | not connected | |||
| 15 | Выход. Управление главным реле (85) | 15 | Вход. ДТОЖ (2) | |||
| 16 | Вход. Питание +12в зажигание (клемма15) | 16 | not connected | |||
| 17 | not connected | 17 | not connected | |||
| 18 | not connected | 18 | not connected | |||
| 19 | not connected | 19 | not connected | |||
| 20 | not connected | 20 | ||||
| 21 | Вход. Датчик педали акселератора (4) | 21 | not connected | |||
| 22 | Вход. Диагностика вентиляторов ОЖ(87) | 22 | not connected | |||
| 23 | not connected | 23 | Питание (3,3V) датчиков дросселя (2) | |||
| 24 | not connected | 24 | not connected | |||
| 25 | not connected | 25 | not connected | |||
| 26 | 26 | not connected | ||||
| 27 | К-Line (контакт 13 –КЭП) | 27 | Вход ДТВВ (контакт 4-ДМРВ) | |||
| 28 | Выход. Сигнал тахометра (ППр) | 28 | not connected | |||
| 29 | 29 | not connected | ||||
| 30 | not connected | 30 | Вход. Датчик кислорода 1 (А) | |||
| 31 | Выход. Управлением реле кондиционера | 31 | Вход. Датчик фазы (3) | |||
| 32 | CAN-H | 32 | ||||
| 33 | not connected | 33 | Вход. ДМРВ (5) | |||
| 34 | Вход. Запрос на включение кондиционера | 34 | not connected | |||
| 35 | Вход. Выключатель педали тормоза (3) | 35 | ||||
| 36 | Вход. Выключатель педали сцепления (2) | 36 | not connected | |||
| 37 | not connected | 37 | Вход. Датчик детонации (1)»+» | |||
| 38 | 38 | Вход. Датчик детонации (2) «-« | ||||
| 39 | not connected | 39 | Выход. Нагреватель ДК 2 (D) | |||
| 40 | Выход. Лампа «Check» (ППр) | 40 | not connected | |||
| 41 | 41 | not connected | ||||
| 42 | Выход. Упр. реле бензонасоса (85) | 42 | Выход. Форсунка 2 цилиндра (B) | |||
| 43 | not connected | 43 | Выход. Форсунка 3 цилиндра (B) |
|||
| 44 | CAN-L | 44 | Выход. Форсунка 1 цилиндра (B) | |||
| 45 | not connected | 45 | Выход. Форсунка 4 цилиндра (B) | |||
| 46 | not connected | 46 | ||||
| 47 | Вход. Выключатель педали тормоза (4) | 47 | Масса датчиков | |||
| 48 | not connected | 48 | not connected | |||
| 49 | not connected | 49 | not connected | |||
| 50 | not connected | 50 | Масса выходных каскадов | |||
| 51 | 51 | Выход. Привод дросселя (1) «+» | ||||
| 52 | Выход. Упр. реле вентилятора 2 (85) | 52 | Выход. Привод дросселя (4) «-« | |||
| 53 | Масса выходных каскадов | 53 | ||||
| 54 | Масса выходных каскадов | 54 | Катушка зажигания 3 ц. (1) | |||
| 55 | Вход. Питание +12 после Главного Реле | 55 | Катушка зажигания 4 ц.(1) | |||
| 56 | Вход. Питание +12 после Главного Реле |
56 | Катушка зажигания 1 ц.(1) |
Датчик давления хладагента (2 ур)"}»>Вход. Датчик давления хладагента (2 ур)
Датчик положения коленвала (2)"}»>Вход. Датчик положения коленвала (2)
Датчик положения дросселя (5)"}»>Вход. Датчик положения дросселя (5)
3V) датчика педали акселерат (1)"}»>Питание(3.3V) датчика педали акселерат (1)
Сигнал расхода топлива (ППр)"}»>Выход. Сигнал расхода топлива (ППр)
Датчик скорости автомобиля (2)"}»>Вход. Датчик скорости автомобиля (2)
Клапан продувки адсорбера (1)"}»>Выход. Клапан продувки адсорбера (1)
3V) датчика педали (2)"}»>Питание (3.3V) датчика педали (2)
Упр. реле вентилятора 1 (85)"}»>Выход. Упр. реле вентилятора 1 (85)
Нагреватель ДК 1 (D)"}»>Выход. Нагреватель ДК 1 (D)
Упр. реле стартера (85)"}»>Выход. Упр. реле стартера (85)
(1)"}»>Катушка зажигания 2 ц. (1)
ДТВВ- Датчик Температуры Впускного Воздуха
ДМРВ- Датчик Массового Расхода Воздуха
ППр- Панель Приборов
КЭП- Контроллер Электро Пакета
(*) – номер контакта датчика , исполнительного механизма.
Следующее
Предыдущее
Главная страница
Распиновка разъемов эбу ВАЗ 2110

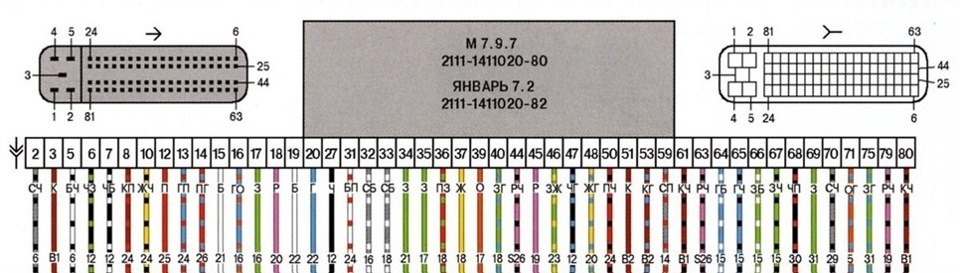

хема системы управления двигателем (ЭСУД) Евро-3 Bosch 7.9.7+, М73 ВАЗ-2113…
схема подключения диагностического разъема к системе управления двигателем …
Ваз 2110 карбюратор переделка на инжектор.

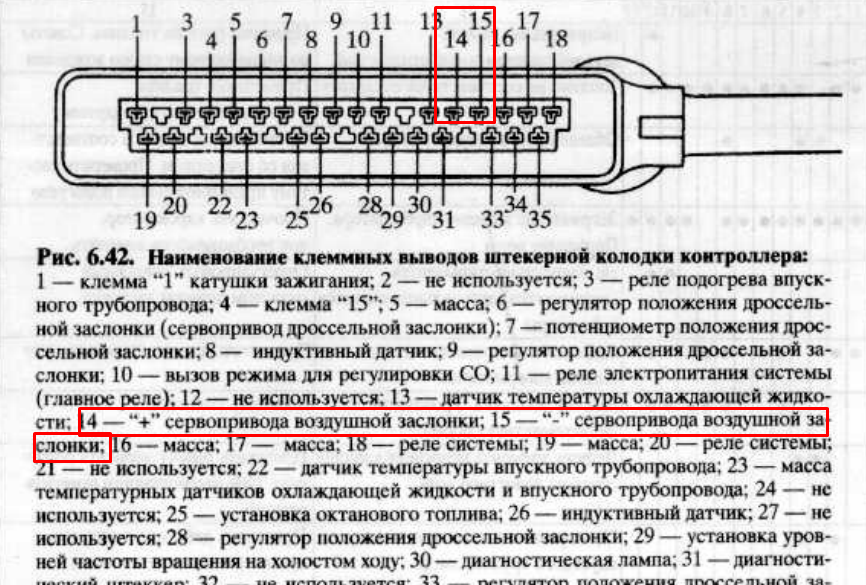

Распиновки ЭБУ!
Один из вариантов — кинуть прямой провод от ЭБУ до колодки.
Сращивание жгутов ваз 2115 и 21103 часть 2. Lada 2109 шеснарь для души.
Назначение контактов выводов (» распиновка «) ЭБУ Январь 5, Bosch…
Схема электронного блока управления ваз.
Разводка контактов электрических разъемов.
Схема электрической проводки автомобиля ВАЗ-2114.
распиновка разъема эбу бош 2111. эбу распиновка 2111 бош разъема.
Сцепление вис на ваз 2110.
В связи с тем, что разъём от жигулёвского ДПДЗ не подходит к ГАЗовскому, мы…
Сращивание жгутов ваз 2115 и 21103.
Программирование ЭБУ Январь 7.2.
Эбу bosch на ВАЗ.
Апгрейд ВАЗ 2110 своими силами фото.
РАспиновка ЭБУ.
ваз 2112 распайка монтажного блока.
Отсоединяем разъем жгута проводов от контроллера.
Выходной разъём 9 pin «mama»для подключения к выходу адаптера мож…
Распиновка контактов 55-контактных ЭБУ ВАЗ.
Вопрос по колодке для БК на ваз 2110.
Распиновка
Digifant II Распиновка
Digifant II
|
A2Resource > Электрические системы > Управление > Распиновка Digifant II |
||||
Контроллер двигателя Digifant II: |
||||
| Штифт | Функция | Цвет-Гольф США | Цвет-CE1 Digifant | Цвет- CE2 Digifant |
| 1 | Мощность стартера | Черный/красный | Красный | Красный/Зеленый |
| 2 | Датчик кислорода | Зеленый | Зеленый | Зеленый |
| 3 | Топливный насос | Коричневый/зеленый | Красный/Желтый | Красный/Желтый |
| 4 | Датчик детонации | фиолетовый/белый | Желтый | Желтый |
| 5 | Датчик детонации | Черный/красный | Черный | Черный |
| 6 | Земля для датчиков | Серый/желтый | Коричневый/Белый | Коричневый/Белый |
| 7 | Экран датчика детонации | Плетеный провод | Плетеный провод | Плетеный провод |
| 8 | Контакт 3 распределителя (положительный) | Коричневый/черный | Красный/черный | Красный/черный |
| 9 | Датчик температуры воздуха на впуске | Красный/Белый | Синий/Белый | Синий/Белый |
| 10 | Датчик температуры охлаждающей жидкости | Синий/Желтый | Коричневый/зеленый | Коричневый/зеленый |
| 11 | Переключатель холостого хода/WOT | Синий/Белый | Красный/Синий | Красный/Синий |
| 12 | Мощность форсунки | Белый/черный | Красный | Коричневый/желтый |
| 13 | Земля | — | Коричневый | Коричневый |
| 14 | Питание от реле блока управления | Зеленый/белый | Черный/желтый | Черный/желтый |
| 15 | — | — | — | — |
| 16 | Сигнал компрессора кондиционера | Коричневый/Синий | Зеленый | Зеленый |
| 17 | Потенциометр датчика воздушного потока | Серый/зеленый | Синий/черный | Синий/черный |
| 18 | Контакт 2 распределителя (датчик холла) | Зеленый/белый | Зеленый/белый | Зеленый/белый |
| 19 | Земля | Коричневый | Коричневый/черный | Коричневый/черный |
| 20 | Индикатор неисправности/выключатель | Синий/Коричневый | Белый/Красный | Белый/Красный |
| 21 | Потенциометр датчика воздушного потока | Белый/желтый | Синий/Красный | Синий/Красный |
| 22 | Клапан стабилизатора холостого хода | Коричневый/Красный | Белый | Желтый |
| 23 | Клапан стабилизатора холостого хода | Зеленый/Красный | Желтый | Белый |
| 24 | — | — | — | — |
| 25 | К блоку управления зажиганием | Зеленый/Синий | Зеленый | Зеленый |
Контроллер зажигания (только Digifant II): |
|||
| Штифт | Функция | Цвет (Гольф США) | Цвет (CE1/CE2) |
| 1 | Вывод катушки 1 | Зеленый/Синий | Красный/черный |
| 2 | Земля | Коричневый | Коричневый/Белый |
| 3 | — | — | — |
| 4 | Мощность пуска/работы | Желтый | Черный |
| 5 | — | — | — |
| 6 | К ЭБУ Digifant | Зеленый/Синий | Зеленый |
| 7 | — | — | — |
Контроллер двигателя Digifant I G60: |
||||
| Контакт | Функция | Цвет- 1990 G60 | Цвет- 1991 G60 | Цвет- 1992 G60 |
| 1 | Мощность стартера | Красный/Зеленый | Красный/Зеленый | Красный/Зеленый |
| 2 | Датчик кислорода | Зеленый | Фиолетовый | Фиолетовый |
| 3 | Топливный насос | Красный/Желтый | Желтый/Синий | Желтый/Синий |
| 4 | Датчик детонации | Белый | Белый | Белый |
| 5 | Потенциометр CO | Синий | Синий | Синий |
| 6 | Земля для датчиков | Коричневый/Белый | Коричневый/Белый | Коричневый/Белый |
| 7 | Экран датчика детонации и масса | Плетеный провод и коричневый цвет | Черный и желтый | Черный и желтый |
| 8 | Контакт 3 распределителя (положительный) | Красный/черный | Красный/черный | Красный/черный |
| 9 | Датчик температуры воздуха на впуске | Синий/Белый | Синий/Белый | Синий/Белый |
| 10 | Датчик температуры охлаждающей жидкости | Коричневый/зеленый | Коричневый/зеленый | Коричневый/зеленый |
| 11 | Переключатель холостого хода/WOT | Красный/Синий | Красный/Синий | Красный/Синий |
| 12 | Мощность форсунки | Красный | Коричневый/желтый | Коричневый/желтый |
| 13 | Земля | Коричневый | Коричневый | Коричневый |
| 14 | Питание от реле блока управления | Черный/желтый | Черный/желтый | Черный/желтый |
| 15 | Переключатель обогащения топлива | Синий/черный | Синий/черный | Синий/черный |
| 16 | Сигнал компрессора кондиционера | Зеленый | Зеленый | Зеленый |
| 17 | Потенциометр датчика воздушного потока | — | — | — |
| 18 | Контакт 2 распределителя (датчик холла) | Зеленый/белый | Зеленый/белый | Зеленый/белый |
| 19 | Земля | коричневый/черный | Коричневый/Белый | Коричневый/Белый |
| 20 | Индикатор неисправности/выключатель | Желтый | — | — |
| 21 | Контроллер А/Т | — | Желтый/Красный | Желтый/Красный |
| 22 | Клапан стабилизатора холостого хода | Белый | Белый | Белый |
| 23 | Реле включения блока управления | Черный/белый | — | — |
| 24 | Сигнал тахометра на приборную панель | — | — | Зеленый/Желтый |
| 25 | К контакту 1 катушки зажигания | Зеленый | Зеленый | Зеленый |
