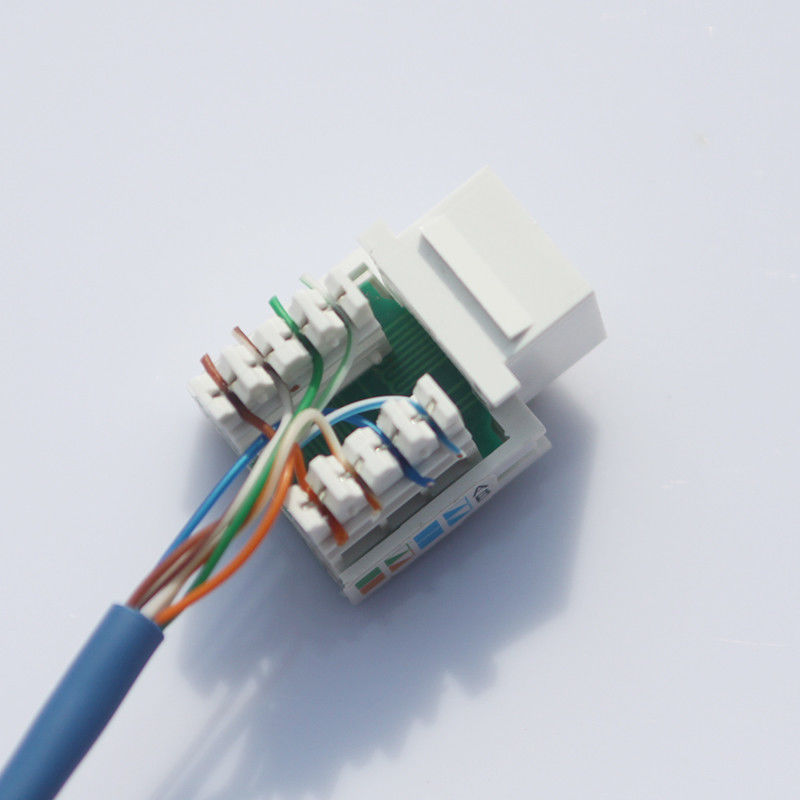

Распиновка cat 5e: распиновка, инструкция по подключению, характеристики

Схема обжима («распиновка») витой пары

Cуществует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распиновка», «разводка», «распайка» кабеля. Все эти слова — профессиональный жаргон, подразумевающий под собой слово «схема», где обозначается описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме. Процесс распиновки и обжима сетевого кабеля зависит от того, сколько витых пар в нем находится. Например, телефонный кабель обжимается коннекторами RJ-11 или RJ-12, а уже стандартный кабель «витая пара» для построения компьютеных сетей, обжимается коннекторами RJ-45.

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

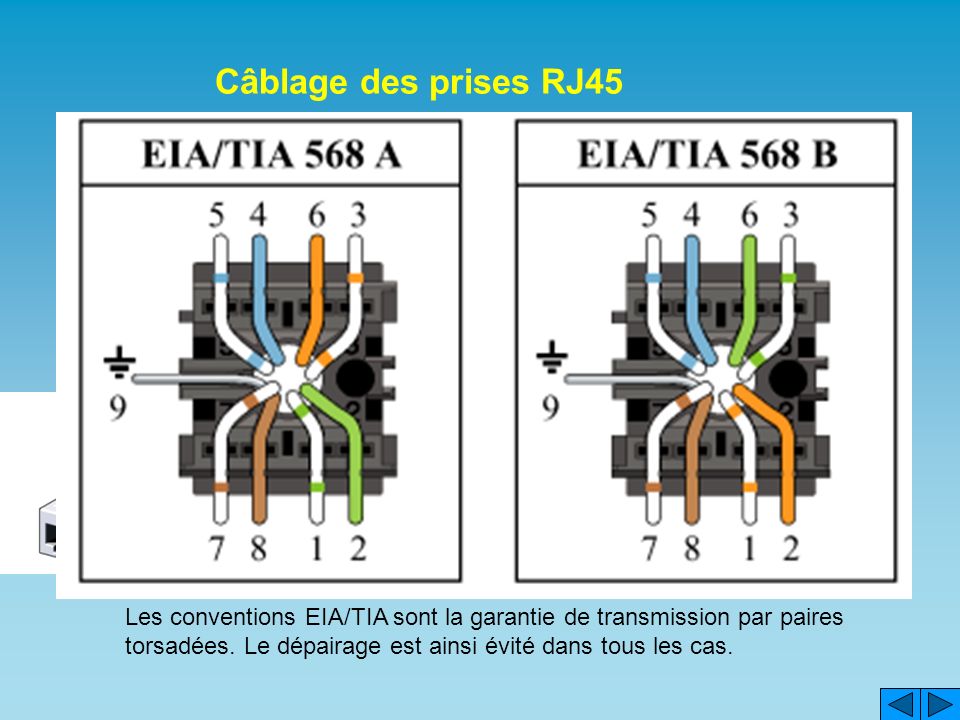

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.

В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

 Схема обжима 4-х парного кабеля:

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Gigabit Crossover:

Порядок действий по обжимке кабеля витая пара

1. Расплести проводники и упорядочить их согласно выбранной схемы.
2. Выровнять и распрямить концы проводников, а после — обрезать, оставив от оболочки кабеля примерно 12. 5 мм.
3. Защищать сами проводники не надо!
4. Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:
5. Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведите обжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.

Рекомендации по обжиму кабеля

При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.

При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.

При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.

Как обжать витую пару: распиновка, схема | Патч-корды и витая пара | Блог

Подключение домашней электроники, обычно, сводится к одному — провод в розетку и поехали. Компьютерная техника достаточно «поумнела», чтобы не требовать от пользователя диплома физико-математика. Когда-то сложные, требующие спецподготовки действия, перестали пугать современного домашнего пользователя: не важно, переустановить операционную систему на рабочей машинке или настроить роутер для домашнего пользования. Вместе с электроникой поумнел и юзер — теперь можно открыть сайт, почитать инструкцию и повторить все на практике. Например, любители «балуются» настройкой домашних серверов, файлохранилищ или видеонаблюдения, где устройства соединяются с помощью витой пары. А поэтому в таких «развлечениях» приходится часто обжимать провода. Хотя на рынке есть готовые решения, они все приведены к стандарту и вряд ли пригодятся для уникальных задач конкретного пользователя, поэтому любому домашнему энтузиасту приходится делать витые пары своими руками. Тем более для этого есть все, что нужно: инструмент, запчасти и провода. Остается только найти инструкцию и смело приступать к экспериментам.

Витая пара — это несколько проводников, которые «завиты» в определенном порядке как между собой, так и вместе. Так как цифровая техника понимает только цифровой язык, по проводам приходится передавать огромное количество разнообразных сигналов: с разной длиной волны, разным напряжением и формой. Все это кодируется и декодируются специальными «приемниками» как с одной стороны, так и с другой. На качество и целостность битов в проводе могут влиять разные факторы. Например, любые источники магнитных волн и радиосигналов — как микроволновые печи или роутеры с частотой 5 ГГц.

Вообще, передача данных по сети подчиняется не только законам физики, а поэтому имеет много смежных характеристик. Например, на сигнал и его дальнобойность влияет материал, из которого изготовлены проводники в кабеле и то, каким образом они расположены внутри оболочки. Мы говорили об этом подробно в материале о том, как работает витая пара и как происходит передача данных.

Для чего нужна витая пара

Несмотря на то, что беспроводные технологии давно окутывают корпоративные сети, старая добрая проводка все еще остается актуальной, если нужно создать безопасную, быструю и стабильную сеть. И даже в домашних условиях иногда «полезно» подключаться по кабелю. Например, чтобы провести быстрый канал на несколько этажей в большом доме или просто подключить умный телевизор по проводу, когда просмотр любимых кинофильмов прерывается из-за слабого WiFi-приемника. А если захочется организовать видеонаблюдение в доме и за его пределами — без витой пары и PoE просто физически не обойтись.

Веди куда хочешь и сколько хочешь — главное, чтобы хватило портов на роутере. Единственное, что может помешать новичку — это отсутствие практических навыков. Ведь для сборки своего патч-корда необходимо хотя бы один раз увидеть, как обжимается провод и какие мелочи при этом нужно учитывать.

Что нужно для работы

Стоит сказать, что на рынке сетевых устройств можно найти готовые витые пары. Их называют патч-кордами — такие кабели обычно выпускаются по стандартным лекалам и не отличаются большим ассортиментом по размеру или качеству. Тем более, что их не везде можно применить — готовый кабель с коннектором на конце не провести под крышей или через тонкое отверстие без повреждения коннекторов. Более того, готовые провода не могут предложить пользователю тот же уровень качества и стабильности, как у кабеля собственного изготовления. Ведь «для себя» можно выбрать самые лучшие комплектующие. Для создания топовой витой пары понадобится:

• Провод. Витая пара делится на категории, которые обозначают максимальные характеристики проводников. Для домашнего пользования выбирают модели категории 5e. Важно, чтобы жилы витых пар были сделаны из меди, а не омедненного алюминия или вовсе, чистого алюминия.

• Коннекторы. Они также делятся по типу и соответствуют обозначениям, которые применяются к кабелю. То есть, для провода 5e нужны коннекторы 5e. Качественные коннекторы имеют целиком позолоченные контакты – учитываем это при покупке. Потому что бывает бутафория — когда позолота есть только в месте соединения коннектора и контактов в принимающем устройстве.

• Кримпер. Выбор инструмента ограничен финансами и фронтом работы. Если необходимо обжать пару проводов в год, можно остановиться на самом простом кримпере. Если сборка витых пар станет работой на каждый день — смотрим получше и подороже.

• Нож. Если кримпер не имеет режущих кромок, то можно взять канцелярский или сапожный — любой, которым удобно очистить кабель от внешней оболочки.

• Отвертка. Секретный инструмент.

• Устройство для проверки. После обжима кабель необходимо проверить на качество сигнала и отсутствие короткого замыкания. Если это промышленные масштабы или, хотя бы, построение серьезной домашней сети — лучше использовать специальный тестер витых пар. Если подключение приставки к интернету — достаточно откатать новый кабель на заведомо рабочих устройствах и убедиться, что все работает.

Подготовка к обжиму

Перед обжимом нужно подготовить витую пару. Пусть это будет отрезок с небольшим запасом:

Обычного Cat. 5e кабеля с медными жилами и мягкой качественной оболочкой хватит для домашних задач с головой.

Даже опытный мастер может «запороть» процесс, поэтому коннектор — это расходный материал. Пусть и они тоже будут в запасе:

Простые коннекторы типа 5e — золотые и бутафорские.

Для реализма будем использовать самый простой кримпер из доступных на рынке:

Такого инструмента хватит для нужд домашнего мастера и даже специалиста.

Отвертка с плоским жалом:

Секретный инструмент.

Определяемся со способом обжима витой пары. Например, для соединения типа компьютер-компьютер раньше использовали перекрестное расположение пар в коннекторе. А для соединения компьютера с роутером — прямую распиновку. Сейчас вся техника автоматически перекидывает нужные пары местами и для стандартных задач можно всегда использовать прямой способ обжима:

Оба коннектора обжимаются идентично.

Подготовка провода и коннектора

Зачищаем провод примерно на полторы длины коннектора. Стараемся сделать максимально аккуратно, чтобы не повредить оболочку самих жил:

Каждая пара различается по цветам и скручена в определенном порядке. Необходимо раскрутить проводники, но так, чтобы скрытая часть провода под оболочкой оставалась в заводском скрученном виде. Это необходимо для сохранения помехоустойчивости на всех участках провода, вплоть до коннекторов. Не забываем распределить провода по цветам, как показано на схеме распиновки:

Примеряем провод к коннектору, чтобы определиться с нужной длиной проводников. Красными линиями на фото обозначены границы для оболочки и самих витых пар:

Чтобы удержать пучок в правильном порядке, можно прижать их пальцем возле края оболочки, а затем аккуратно перенести хлипкую конструкцию в коннектор. В нем есть специальные салазки для каждого провода — поэтому после того, как каждый проводник попадет на свою дорожку, просто вставляем кабель до упора. Не забываем отвести в сторону нейлоновую нить:

Обязательно следим, чтобы все пары достигли крайних точек в салазках и полностью накрылись ножами контактов:

Оболочка провода должна также достигнуть сужения в месте, где начинаются салазки, чтобы одноразовая защелка полностью накрыла своей плоскостью широкую часть провода:

Обжим

Убеждаемся в качестве подготовки конструкции и переносим ее в рабочий паз инструмента. В обжимной каретке присутствуют ограничитель и защита от неправильного положения коннектора — не спешим и делаем внимательно:

Когда коннектор окажется в правильном положении в инструменте, сжимаем ручки кримпера практически до упора, после чего будет слышен щелчок — сработает стопор оболочки в коннекторе:

Зубцы кримпера имеют одинаковый шаг и соответствуют контактам в коннекторе. При сжатии ручек они попадают в пазы с контактами и продавливают их через оболочку проводников:

Проверка качества

Вынимаем готовый провод и проверяем качество обжима. Во-первых, убеждаемся в том, что ножи полностью «врезались» в провода:

Во-вторых, проверяем качество фиксации оболочки провода в коннекторе:

Если один из контактов не достает до проводника, то можно сделать «контрольный» обжим в кримпере или использовать секретный инструмент.

Доработка

Бывает, что некоторые зубцы кримпера не достают до каждого контакта в одинаковой степени и оставляют часть пар без контакта. Для этого необходимо настроить обжимную каретку, которая подвижна и регулируется с помощью фиксирующих болтов. Однако, можно быстро исправить положение с помощью секретного инструмента — отвертки. Просто дожимаем нужный контакт плоскостью:

Нажимаем с силой, аккуратно, без ударов по отвертке, не расшатывая контакт, чтобы ножи прорезали оболочку проводника и соединились с медными проводниками. Впрочем, так можно обжать весь провод, если под рукой нет кримпера. Долго и неудобно, но осуществимо:

То же самое с защелкой для оболочки — давим до щелчка:

Проверяем работу

Для проверки можно использовать специальный тестер, который находит обрывы, короткое замыкание и проверяем распиновку обжима. Без спецтехники тоже можно обойтись — подключаем компьютер к роутеру с помощью нового кабеля и ждем подключения:

Затем проверяем качество интернета:

Тариф на месте, скорость соответствует заявленной — провод готов к труду и обороне.

Схема подключения

RJ45 для Ethernet Cat 5, 6 и 7

• Сообщение от
  Сатомы
• Категории Технический блог
• Дата
  21 марта 2023 г.

Распиновка кабеля Ethernet RJ45

Кабели Ethernet LAN бывают двух типов — перекрестные или прямые сквозные. Большинство современного коммуникационного оборудования может автоматически определять, какой тип вы используете, но некоторым по-прежнему требуется правильная разводка контактов кабеля. Ниже приведены распиновки для Разъемы RJ45 , чтобы вы могли проверить, какой из них у вас есть, или придумать свой собственный. Неважно, используете ли вы несколько кабелей Cat5e, Cat6 и Cat7. Распиновка всегда одинакова для кабелей Ethernet.

Волоконно-оптический тренинг

Распиновка прямого кабеля LAN

Прямые кабели LAN являются наиболее распространенными, и распиновка одинакова, если они относятся к Cat5e, Cat6 или Cat 7. Различные типы кабелей (категории или категории) предлагают все более высокие скорости передачи и приема. Это достигается за счет увеличения крутки провода, лучшего экранирования, заземляющего провода и увеличения диаметра.

Во всем мире используются два разных стандарта распиновки, и в зависимости от вашего местоположения вы сами определите, какой из них следует использовать. Простой способ запомнить две разные распиновки разъема RJ45: T568A используется в Америке и Азии, а T568B используется в Великобритании (Великобритания) и Европе. Различные распиновки будут работать, даже если вы их перепутаете.

• T-568 A – наиболее часто используется в США A и Азия – Think A для Америки
• Т-568 B – B ритания (Великобритания) и Европа

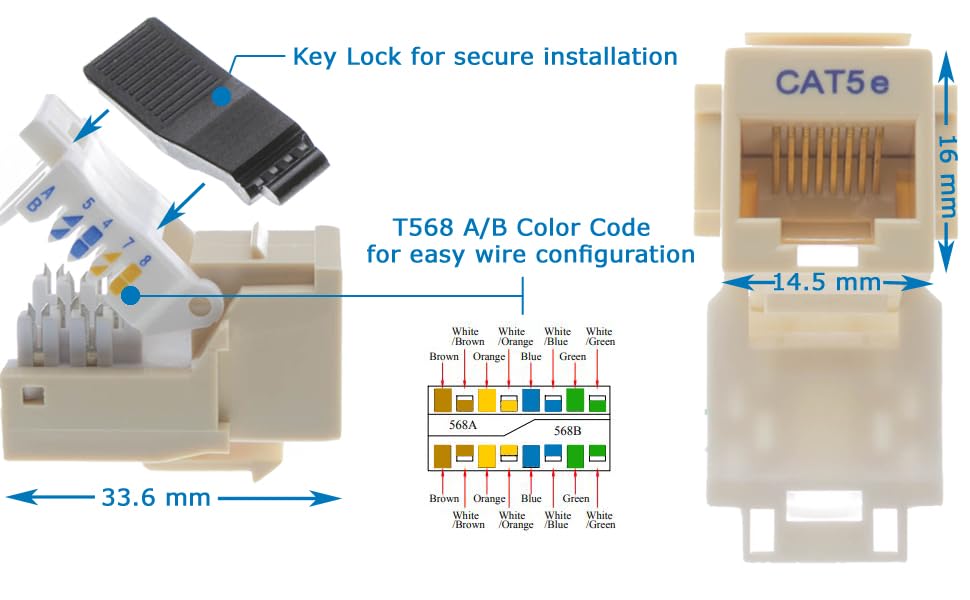

Разводка кабеля Ethernet T568A и T568B

Разводка разъема RJ45 для кабеля локальной сети

• Контакт 1 → Бело-зеленый (передача +) провод
• Контакт 2 → Зеленый (передача -) провод
• Контакт 3 → Бело-оранжевый (прием +) провод
• Контакт 4 → Синий провод
• Контакт 5  → Бело-синий провод
• Контакт 6  → Оранжевый (прием-) провод
• Контакт 7 → Бело-коричневый провод
• Контакт 8 → Коричневый провод

Основы ИТ-сети



Распиновка кабеля Ethernet RJ45

Помните, что контакт 1 находится с левой стороны разъема RJ45 с зажимом сзади.

Перекрестный Ethernet-кабель

Cyber ​​Security Awareness

Перекрестный Ethernet-кабель используется для соединения двух устройств одного типа, например, если вы хотите соединить два маршрутизатора или два ПК. Большинство современного ИТ-оборудования может автоматически определять необходимость кроссовера и изменять сигнал. Это называется MDI-X. Перекрестный кабель LAN соединит прием на одном конце с передачей на другом. Необходимо соблюдать осторожность, чтобы четко идентифицировать перекрестный кабель, чтобы он не был использован по ошибке, что может привести к перебоям в работе сети. Эти кабели иногда изготавливаются с кабелем, который имеет красная внешняя оболочка.

Схема контактов перекрестного кабеля Ethernet

Разъем RJ45 для перекрестного кабеля LAN

• Контакт 1   ← Белый и зеленый провод →  Контакт 3
• Контакт 2   ← Зеленый провод →  Контакт 6
• Контакт 3   ← Бело-оранжевый провод  →  Контакт 1
• Контакт 4   ← Синий провод  →  Контакт 4
• Контакт 5   ← Бело-синий провод →  Контакт 5
• Контакт 6   ← Оранжевый провод →  Контакт 2
• Контакт 7   ← Бело-коричневый провод →  Контакт 7
• Контакт 8   ← Коричневый провод →  Контакт 8

Распиновка перекрестного кабеля Ethernet RJ45

Как обжать кабель Ethernet RJ45

Выполните следующие действия, чтобы убедиться, что разъем RJ45 идеально обжат:

1. Обрежьте внешнюю оболочку примерно на 10 мм, чтобы обнажить внутренние проводники.
2. Обрежьте все нейлоновые нити или проволочные направляющие.
3. Выпрямите провода.
4. Рассортируйте их по правильным цветовым кодам для распиновки.
5. Обрежьте провода, чтобы они были одинаковой длины.
6. Вставьте провода в разъем.
7. Убедитесь, что внешняя оболочка находится внутри обжима RJ45.
8. Обожмите разъем.
9. Проверьте кабель Ethernet.

Спутниковое обучение VSAT

Какова максимальная длина кабеля Ethernet?

Рекомендуемая максимальная длина любой структурированной кабельной системы составляет 100 м. Это включает в себя 5 м соединительных кабелей на обоих концах кабельной трассы, поэтому фактическое расстояние фиксированных кабелей составляет 90 м. Все, что находится на этом расстоянии, вызовет помехи и потери в кабеле, что будет восприниматься как ошибки, потерянные пакеты трафика и снижение пропускной способности.

Структурированная кабельная система = 90 м

Соединительные кабели LAN = 2 x 5 м

Хорошей практикой при установке является максимально короткая длина кабеля и отсутствие ненужных чрезмерных петель для обслуживания кабеля.

Какие контакты использует Ethernet?

Разъем RJ45 кабеля Ethernet имеет 8 контактов. Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.

Сколько контактов Ethernet использует в разъеме RJ45?

Кабели Ethernet используют разъем RJ45 с 8 контактами. Контакт 1 находится с левой стороны, удерживая разъем язычком от себя.

Какова максимальная длина кабеля Ethernet?

Максимальная длина любого кабеля Ethernet (Cat 5, Cat 6 или Cat 7) составляет 100 м или 328 футов до потери трафика. Через 100 м трафик начнет получать ошибки и снижение скорости.

Что такое разъем RJ45?

Разъем RG45 обычно используется на кабеле Ethernet в компьютерных сетях. RG45 означает Registered Jack No.45, имеет 8 контактов и обжимается на кабеле.

Тег:кабель, cat5, cat6, обжим, ethernet, LAN, rj45

Satoms

Satoms является ведущим провайдером онлайн-курсов, специализирующихся на технических курсах и курсах HSE.

Предыдущий пост

Спутниковый интернет Starlink

21 марта 2023 г.

Следующий пост

Интернет вещей (IoT)

22 марта 2023 г.

Схема подключения

Cat5: Полное руководство

В этой статье

1. Что такое кабель Cat5?

   1. Что входит в кабель Cat5?
   2. Цвета витой пары

2. Как работает проводка категории 5?

   1. Как подключить кабель Cat5?
   2. Что произойдет, если неправильно подключить кабель Ethernet?
3. Схемы подключения категории 5
4. Книга образцов типов. Он пережил не только пять столетий.

Что такое кабель Cat5?

Кабель категории 5 или кабель категории 5 — это тип сетевого кабеля, изготовленного путем скручивания внутренних проводов. Вот почему он также известен как сетевой кабель с витой парой . Наиболее часто используемой формой кабеля Cat5 является кабель Cat5e, который поддерживает пропускную способность сети до 100 МГц. Кабель передает данные со скоростью 1000 BASE-T, то есть со скоростью гигабитного Ethernet.

Эти кабели обычно используются в крупных центрах обработки данных, офисах компьютерных сетей и дома.

Что входит в кабель Cat5?

Базовая структура кабеля категории 5 опубликована ниже.

Как показано на рисунке, кабель категории 5 состоит из четырех витых пар внутренних кабелей, используемых для передачи данных. Эти четыре пары намотаны, образуя толстую проволоку. На концах кабеля Cat5 или Cat5e должны использоваться разъемы RJ45. Вы можете терминировать кабель Cat5e двумя способами.

• Проходная муфта
• Перекрестное окончание

Цвета витой пары

Цвета: оранжевый, зеленый, красный, синий и белый. Расположение этих проводов различается в зависимости от того, какой метод подключения вы выберете: перекрестный или прямой. При прямой передаче с распиновкой T568A порядок цветов: белый/зеленый, зеленый, белый/оранжевый, синий, белый/синий, оранжевый, белый/коричневый и коричневый.

В распиновке T568B порядок цветов: белый/оранжевый, оранжевый, зеленый/белый, синий, белый/синий, зеленый, белый/коричневый, коричневый. В перекрестной передаче порядок цветов для первого конца: белый / оранжевый, оранжевый, белый / зеленый, синий, белый / синий, зеленый, белый / коричневый и коричневый. А на другом конце — белый/зеленый, зеленый, белый/оранжевый, белый/коричневый, коричневый, оранжевый, синий и синий/белый.

Внутренний кабель Cat5 или Cat5e представляет собой витые пары медных проводов, которые передают данные от одного узла к другому, используя концепцию аналоговых или цифровых сигналов. Проводка позволяет обмениваться данными со скоростью до 100 МГц и поддерживает как высокоскоростной Ethernet, так и гигабитный Ethernet.

Как работает проводка категории 5?

Как подключить кабель Cat5?

Необходимо правильно подключить кабель Cat5. Для этой цели следует консультироваться только с специалистом по компьютерным сетям, но вам следует внимательно следовать приведенным ниже шагам, если вы хотите подключить кабель Cat5 для своих домашних целей.

• Сначала снимите внешнюю оболочку кабеля категории 5 примерно на 2 дюйма.
• Вы увидите четыре витые пары, раскрутите их, чтобы они все стояли отдельно.
• Теперь вы должны установить их в соответствии с вашими потребностями. Если вы хотите перекрестную передачу, то сопоставьте их с помощью схемы ниже.

• А если вам нужна прямая передача, то вы должны выровнять эти цветные провода, используя схему ниже.

• Теперь снимите те цветные провода, чтобы стала видна медь внутри них, протяните их примерно от 1/2 до 3/4 дюйма.
• Теперь вставьте эти провода в вилку RJ45 спереди, чтобы убедиться, что кабель вставлен полностью, а оболочка удлиняет вилку примерно на ½ дюйма, и эта область будет помещена внутрь обжимного инструмента.
• Возьмите обжимной инструмент и обожмите штекер RJ45.
• Теперь проверьте правильность расположения проводов в соответствии с приведенными выше шагами.
• Когда закончите, отрежьте кабель к этой вилке. Лучше всего резать больше, чем вам нужно.
• Для второго штекера Rj45 выполните указанные выше действия.

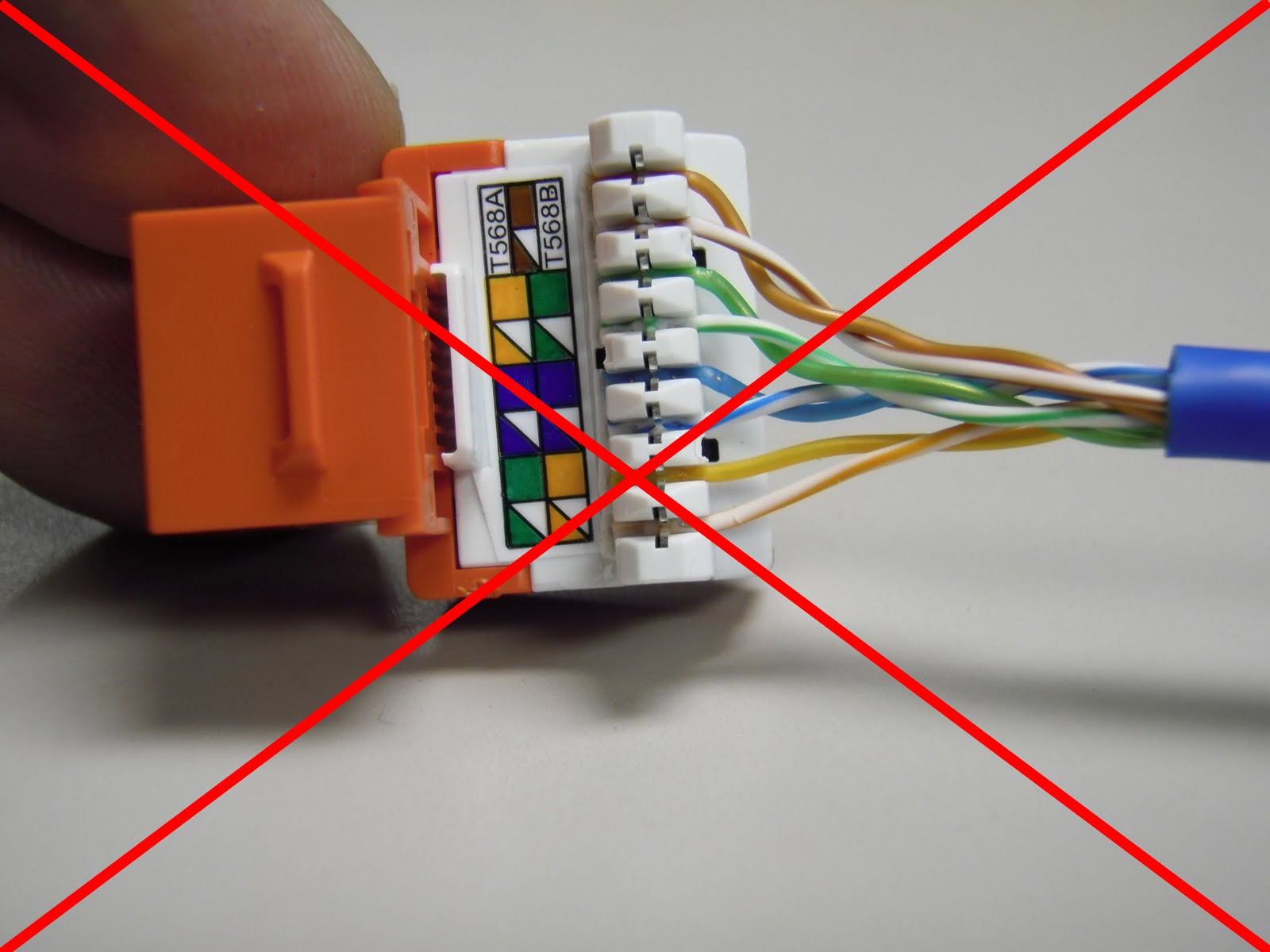

Что произойдет, если неправильно подключить кабель Ethernet?

Кабели

Cat5 и Cat5e поддерживают скорость до 100 Мбит/с и имеют четыре витые пары внутренних кабелей. Кабель Ethernet использует два из четырех проводов для своей функции, один для передачи данных, а другой для приема данных. Когда эти два провода подключены неправильно, Ethernet достаточно умен, чтобы использовать две другие пары из четырех пар.

Power Over Ethernet (POE) использует два неиспользуемых провода Ethernet для питания устройства, получающего данные. Неисправность провода не будет мешать вашей передаче до тех пор, пока провода питания и обратного провода не будут перекрещены.

Схемы подключения категории 5

То, что написано выше, будет более понятно, когда мы увидим шаблоны схемы подключения.

Во-первых, мы увидим схему прямого подключения с проводкой 568-A и 568-B.

Теперь см. провод белый и синий они расположены в порядке белый/синий и синий/пока и вставляются в контакты 5 и 4. Белый и оранжевый заказываются парами белый/оранжевый и оранжевый/белый и вставляются в контакты 1 и 2. Бело-зеленый и зелено-белый провода подключаются к контактам 3 и 6, а белый/коричневый и коричневый/белый – к контактам 7 и 8.

Здесь бело-синий и сине-белый провода подключены к контактам 5 и 4. Зелено-белый и бело-зеленый провода подключены к контактам 1 и 2. Оранжево-белый и бело-оранжевый провода подключены к контактам 3 и 6. В то же время контакты белый/коричневый и коричневый/белый находятся на контактах 7 и 8.

Теперь мы увидим схему передачи кроссовера. В перекрестной передаче первый конец содержит оранжевый/белый и оранжевый провода на контактах 1 и 2. Зеленые/белые провода на контакте 3, а на контакте 4 есть синий провод. Синий/белый провода подключены к контакту 5, а зеленый провод – к контакту 6. Коричневый/белый и коричневый провода подключены к контактам 7 и 8. С другой стороны, зеленый/белый и зеленый провода подключены к контактам 1 и 2. Оранжевый/белый и синий провода подключаются к контактам 3 и 4. Синий/белый и оранжевый провода подключаются к контактам 5 и 6. Коричневый/белый и коричневый провода подключаются к контактам 7 и 8.
