Автор Акум Эксперт На чтение 8 мин Просмотров 9.1к. Опубликовано Обновлено

Замена блока питания (БП) на персональном компьютере (ПК) – довольно распространенное явление. Это и замена штатного на более мощный при апгрейде, и установка нового взамен вышедшего из строя. Но к сожалению, существует несколько модификаций этих узлов, различающихся по характеристикам и, главное, по разъемам питания. В этой статье мы познакомимся с распиновкой вилок блока питания компьютера ATX. Это может очень пригодиться при выборе нового БП для своей машины.

Содержание

  1. Какие разъёмы есть у блока питания
  2. Цветовая маркировка проводов
  3. Разъём для материнской платы
  4. Питание процессора
  5. Коннектор для подключения видеокарты
  6. Разъёмы для периферии и накопителей
  7. SATA
  8. MOLEX
  9. FLOPPY

Прежде чем поговорить о распиновке разъемов блока питания от компьютера, выясним, какими эти самые разъемы (вилки) вообще бывают. В современном БП компьютера установлены следующие вилки:

  1. Питание материнской платы (ATX) – 20 или 24 контакта.
  2. Питание процессора (CPU) – 1 или 2 четырехпиновых разъема.
  3. Для подключения видеокарты (PCI-E) – шестиконтактный, 6+2 контакта, 2 разъема – на 6 и на 8 контактов.
  4. Для устройств с SATA интерфейсом (SATA) – от 2 до 4 пятнадцатиконтактных.
  5. Питание устройств с IDE интерфейсом (MOLEX) – от 2 до 6 четырехконтактных.
  6. Для накопителя на гибких магнитных дисках (FLOPPY) – до двух четырехпиновых.

Важно! В некоторых новых моделях БП коннектор для питания дисковода может отсутствовать. В этом случае, как правило, производители докладывают в комплект переходник MOLEX/FLOPY. Если его нет в комплекте, то такой переходник можно купить – он стоит не дороже чашки кофе.

Цветовая маркировка проводов

А теперь рассмотрим, какие сигналы/напряжения выдает/получает БП и какой цвет имеют провода, отвечающие за эти сигналы:

Цветовая маркировка проводов БП ATX

Провода питания

Цвет

Напряжение

Черный Общий провод (GND)
Белый -5 В (может отсутствовать)
Синий -12 В (может отсутствовать)
Желтый +12 В
Красный +5 В
Оранжевый +3. 3 В
Фиолетовый дежурные +5 В (5VSB)

Сигнальные провода

Цвет

Сигнал

Зеленый включить БП (PS-ON, сигнал с ПК)
Серый Питание в порядке (POWERGOOD)

Настало время взглянуть на внешний вид вышеперечисленных вилок и выяснить их распиновку.

Разъём для материнской платы

Разъем служит для питания всех компонентов материнской платы, а также для ее «общения» с БП. При подаче сигнала низкого уровня на контакт 16 (для этого он при помощи кнопки включения ) блок питания включается. После определенного времени, если все напряжения в порядке, БП выдает +5 В на вилку 9, сообщая материнской плате, что она может включаться. Взглянем на фото вилки и таблицу ее распиновки.

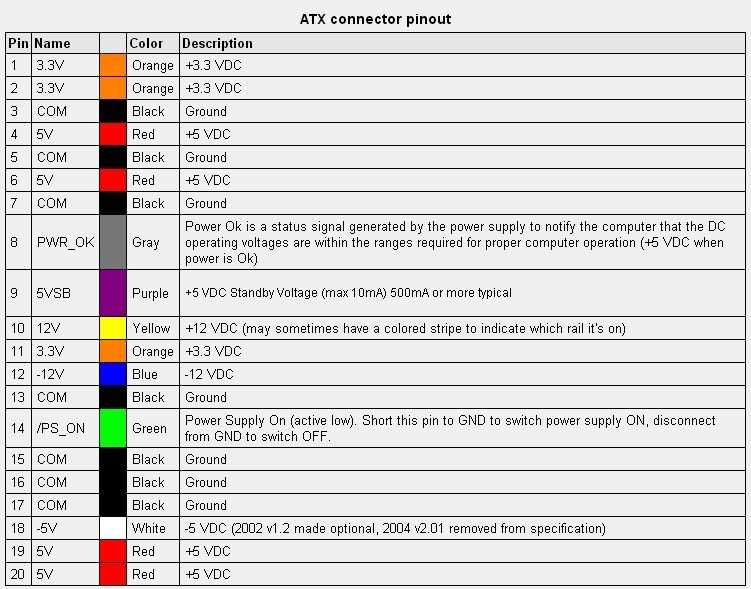

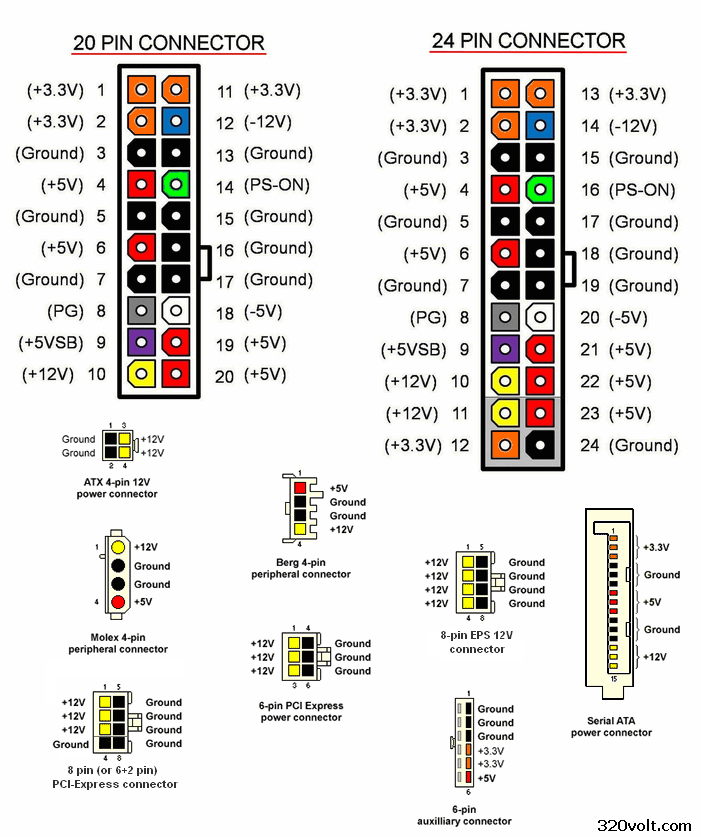

Внешний вид и нумерация контактов 24-пиновой вилки основного питания материнской платы

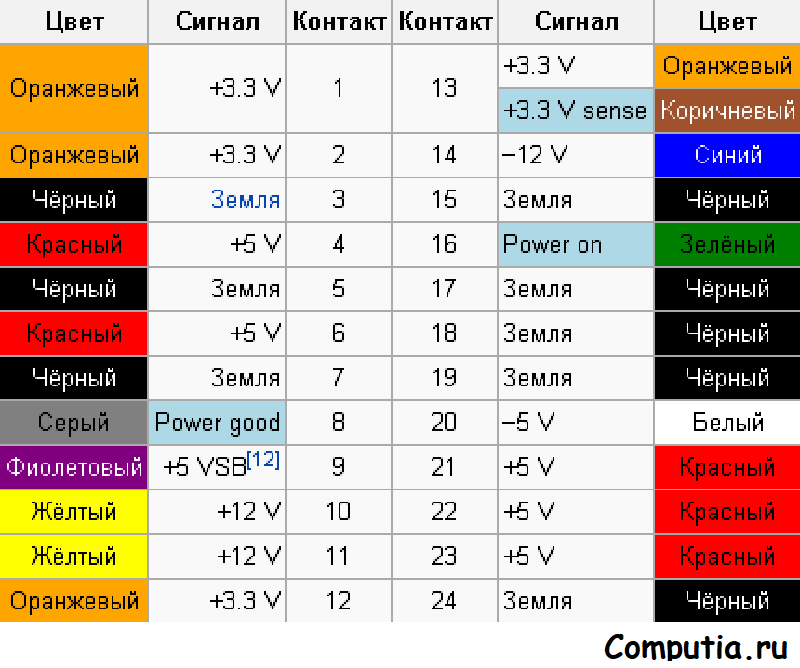

Назначение контактов вилки основного питания материнской платы

Контакт

Сигнал

Цвет провода

Контакт

Сигнал

Цвет провода

1

+3. 3 В оранжевый

13

+3.3 В оранжевый

2

+3.3В оранжевый

14

-12 В синий

3

общий черный

15

общий черный

4

+5 В красный

16

PS-ON зеленый

5

общий черный

17

общий черный

6

+5 В красный

18

общий черный

7

общий черный

19

общий черный

8

+5VSB серый

20

-5 В белый (если есть)

9

POWERGOOD фиолетовый

21

+5 В красный

10

+12 В желтый

22

+5 В красный

11

+12 В желтый

23

+5 В красный

12

+3. 3 В оранжевый

24

общий черный

На фото выше изображен разъем 20+4 пин, но на старых БП AT он может быть 20-пиновый. При этом назначение контактов остается таким же, но отсутствуют контакты 11, 12, 23, 24. Такие вилки использовались для относительно старых материнских плат, имеющих 20-пиновую розетку. Именно поэтому в новых БП ATX вилка делается разъемной. Достаточно отстегнуть «лишние» 4 контакта, и его можно использовать совместно со старыми материнскими платами.

Полезно! При необходимости БП с вилкой на 20 пин можно подключить к новой материнской плате. При этом вилка вставляется так, чтобы контакты 11, 12, 23, 24 на розетке оставались свободными.

Питание процессора

Современные процессоры имеют довольно высокое энергопотребление, поэтому материнские платы оснащаются дополнительными розетками, а БП – дополнительными вилками. Розетки для дополнительного энергообеспечения центрального процессора четырехпиновые, количество – 1 или 2 в зависимости от того, насколько мощный процессор поддерживает конкретная материнская плата. Выбирая БП, необходимо уточнить, сколько кабелей с такими вилками он имеет и сколько нужно нам.

Важно! Если наша материнская плата имеет один разъем для дополнительного энергопитания центрального процессора, то вторая вилка БП (если она есть) остается неподключенной – это нормально.

Внешний вид и нумерация контактов вилки БП для дополнительного энергообеспечения процессора

Назначение контактов вилки питания центрального процессора

Контакт

Сигнал

Цвет провода

1

общий черный

2

общий черный

3

+12 В желтый

4

+12 В желтый

Коннектор для подключения видеокарты

Современные видеокарты (дискретные), как и процессоры, имеют большое энергопотребление, так что питания по току через основной слот им может не хватить. Поэтому и они могут оснащаться одной или двумя розетками: шестиконтактной, восьмиконтактной или сразу двумя шести- и восьмиконтактной. Так что перед покупкой БП выясняем, сколько и какие розетки установлены на нашей видеокарте. Как и в случае с  процессором, если один из коннекторов окажется лишним, он может не подключаться.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Полезно! Покупая БП с одним коннектором для  видеокарты, стоит задуматься, а не придется ли после очередного апгрейда видеокарты покупать другой БП – с двумя вилками. Можно, конечно, выйти из положения переходником MOLEX/PCI-E, но это плохой вариант. Карта может потреблять такой ток, что стандартный MOLEX попросту сгорит.

Внешний вид и нумерация выводов вилок для дополнительного энергообеспечения видеокарты

Назначение контактов коннекторов питания видеокарты 6 пин и 8 пин

Контакт

Сигнал

Цвет провода

Контакт

Сигнал

Цвет провода

1

+12 В желтый

1

общий черный

2

+12 В желтый

2

общий черный

3

+12 В желтый

3

общий черный

4

общий черный

4

общий черный

5

общий черный

5

+12 В желтый

6

общий черный

6

+12 В желтый

7

+12 В желтый

8

+12 В желтый

Разъёмы для периферии и накопителей

Для питания периферийных устройств используется три типа коннекторов:

  • SATA;
  • MOLEX;
  • FLOPPY.
SATA

Основное назначение SATA – питание HDD, SSD (обычный и твердотельный жесткие диски соответственно) и CD-приводы (привод для оптических компакт-дисков). Коннектор имеет 15 контактов и подает на накопитель три напряжения: +3.3 В, +5 В, +12 В. Поскольку большинство устройств, использующих протокол SATA, могут работать без +3.3 В, для их питания можно использовать обычный 4-контактный MOLEX-разъем с переходником SATA. Это особенно актуально, если имеющихся в БП коннекторов SATA не хватает, например, когда жестких дисков стоит много.

Внешний вид и нумерация выводов коннектора для устройств с интерфейсом SATA

Назначение контактов коннектора SATA

Контакт

Сигнал

Цвет провода

Контакт

Сигнал

Цвет провода

1

+3. 3 В оранжевый

9

+5 В красный

2

+3.3 В оранжевый

10

общий черный

3

+3.3 В оранжевый

11

не используется

4

общий черный

12

общий черный

5

общий черный

13

+12 В желтый

6

общий черный

14

+12 В желтый

7

+5 В красный

15

+12 В желтый

8

+5 В красный



Полезно! Интерфейс SATA допускает «горячее» подключение устройств. То есть их (устройства) можно присоединить или отсоединить, не выключая компьютер.

MOLEX

Разъем типа Molex (Молекс) предназначен для обеспечения питанием жестких дисков (HDD) стандарта ATA (IDE) и других устройств (CD-, DVD-приводы), даже некоторым видеокартам требовался этот разъем. Но в связи с ростом популярности жестких дисков стандарта SATA количество разъемов Molex в блоках питания уменьшилось.

Внешний вид и нумерация выводов коннектора MOLEX

Назначение контактов коннектора MOLEX

Контакт

Сигнал

Цвет провода

1

+5 В красный

2

общий черный

3

общий черный

4

+12 В желтый

Тем не менее они практически всегда присутствуют, поскольку могут использоваться для питания другой периферии, к примеру, дополнительных корпусных вентиляторов. Кроме того, они могут использоваться для питания устройств SATA,  FLOPPY (о нем см. ниже) и даже видеокарт и процессоров при помощи соответствующих переходников. Коннектор имеет 4 контакта и подает на устройство 2 напряжения: +12 В и +5 В.

Переходник 2хMOLEX/PCI-E-8 пин для энергообеспечения видеокарты

Несмотря на то что сегодня практически все накопители используют стандарт SATA, существуют современные твердотельные накопители SSD, работающие по протоколу IDE. Их немного, но они есть. Кроме того, существуют картридеры, работающие по этому интерфейсу.

Твердотельный накопитель тайваньской Team Group объемом 128 ГБ (слева) и картридер, работающие по протоколу IDE

FLOPPY

Коннектор FLOPPY, использовавшийся для питания накопителя на гибких магнитных дисках (НГМД), тоже морально устарел, но в отличие от Молекса практически не используется. Поэтому на новых блоках питаниях его, как правило, нет. Тем не менее приведем его распиновку.

Внешний вид и нумерация контактов коннектора FLOPPY

Назначение контактов коннектора FLOPPY

Контакт

Сигнал

Цвет провода

1

+5 В красный

2

общий черный

3

общий черный

4

+12 В желтый

Поскольку НГМД все еще используются на устаревших моделях компьютеров, как уже отмечалось выше, существуют переходники MOLEX/FLOPPY, которые можно докупить, а то и найти в коробке с новым блоком питания.

Переходник  MOLEX/FLOPPY

Вот мы и разобрались, какими коннекторами оснащаются блоки питания ATX, а также знаем распиновку каждого из них. Теперь мы самостоятельно сможем а также при необходимости сможем найти на его разъемах интересующие нас напряжения.

Сейчас читают:

Распиновка блока питания (БП) компьютера

Содержание:

Блок питания выполняет функцию преобразования и питания всех комплектующих современного компьютера. В настоящее время, средняя мощность этого элемента значительно выросла по сравнению с моделями, выпускающиеся 5-10 лет назад. При подключении новых компонентов ПК или при ремонте старого БП необходимо чтобы под рукой была распиновка блока питания компьютера.

Современный БП имеет много выходов с разной величиной тока, поэтому подключать его нужно аккуратно и осторожно, чтобы не сгорели дорогостоящие детали и радиоэлементы. В данной статье будут приведены схемы и распиновки современных компьютерных блоков питания. В качестве наглядного примера, в статье имеются два ролика и один скачиваемый файл с основными распиновками БП.

Напряжения с блока питания компьютерного устройства

В некоторых случаях появляется у пользователей необходимо подключить к блоку питания компьютерного устройства другие вид оборудования. Для того чтобы избежать появления неприятных ситуаций, которые связаны с коротким замыканием или перенапряжения разных видов комплектующих или оборудования, подключенных к блоку питания и его самого необходимо владеть информацией о некоторых особенностях напряжения на всех его разъемах.

Практически в каждом блоке питания различных моделей компьютерных устройств имеется сразу несколько коннекторов. Они принадлежат  к категории молекс. К этим четырем коннекторам имеется возможность подключить жесткий диск, дисковод, еще несколько  охладительных элементов. Также имеется дополнительно  разъем для того чтобы подключить накопитель на дисках магнитного типа. Помимо этого имеется разъем с двадцатью контактами, которые применяются для подключения материнки.

Для удобства технического обслуживания БП и материнских плат широко используется цветовая маркировка, когда провода окрашены в определённый цвет в зависимости от конкретного подаваемого напряжения. Буквенная маркировка используется в технической документации к вышеуказанным изделиям. Для стандартного типа ATX распиновка блока питания компьютера с разъёмами для подключения к материнской плате будет выглядеть следующим образом:

В настоящее время производятся преимущественно блоки питания с высоким уровнем мощности. Благодаря этому каждый пользователь обладает возможностью подключать непосредственно к ним все необходимые дополнительные виды оборудования для улучшения производительности своего компьютера.

Блок питания ПК.

Современные видеокарты обладают высоким уровнем производительности, и им просто не хватает для работы мощности, которую им дает материнская плата. Для выполнения всех поставленных пользователем задача им необходимы дополнительные его источники. Для подключения мощных видеокарт требуются дополнительные разъемы, которые являются четырех или даже шестиконтактными. В некоторых ситуациях необходимо до четырех таких разъемов. Следует отметить, что для этого следует сразу приобретать блок питания для компьютера с таким большим количеством разъемов, потому что их число в последующем не будет возможности сделать больше. Имеется специальная таблица, которая показывает все напряжения на разъемах блока питания для компьютера.

Современные блоки питания

Есть стандарты сертификации для энергоэффективности и КПД стандартного блока питания, для измерения эффективности подачи питания и распределения его мощности на внутренние устройства компьютера. Именно потребление дополнительного питания обуславливает появление новых коннекторов, наличие дополнительных проводов и контактов.

Интересно по теме: Как проверить стабилитрон.

В современных блоках питания по-прежнему присутствуют основные коннекторы (разъёмы), использующиеся в более ранних моделях, подающие для устройств стандартное для них напряжение в 12, 5 и 3,3 вольта. Так для подключения к материнской плате используется разъём 24 pin (от английского pin – штырь, контакт), который претерпел некоторые изменения. В более старых моделях материнских плат, а соответственно и в блоках питания, использовался разъём в 20 pin. Поэтому, в большинстве современных БП (блок питания) разъём выполнен в виде разборной модели, представляющий собой стандартный разъём в 20 pin + дополнительный коннектор в 4 pin, для современных моделей материнских плат.

При использовании только 20 pin, дополнительный коннектор в 4 pin снимается (сдвигается вниз по пластмассовым рельсам) и остаётся отдельно в резерве. Далее в БП обязательно присутствуют разъёмы типа molex (по названию компании-разработчика фирмы Molex) в 4 pin, для «запитки» оптических дисков и других видов накопителей с интерфейсом PATA (Parallel ATA), вытесненных более современным интерфейсом SATA (Serial ATA). Для питания накопителей SATA обычно присутствуют два специальных разъёма в 15 pin (или переходников-адаптеров питания PATA HDD –> SATA HDD).

А также в современном БП должны быть коннекторы питания для центрального процессора 4 или 8 pin (могут быть разборными), коннектор для питания видеоплаты (6/8 pin, также может быть разборным и содержать 6 pin + 2 отдельных контакта). В некоторых моделях может присутствовать коннектор Floppy (4-pin), для питания флоппи-дисководов, некоторых картридеров и других устройств, которые используют данный устаревший разъём.

Как устроен блок питания.

Характеристики.

Выбирая блок питания, необходимо обращать внимание на следующие характеристики:

  • Мощность, измеряется в ваттах. Ее должно хватить для всех компонентов компьютера. Производительные ПК (например, игровые) потребляют много энергии за счет процессора и видеокарты. В такие компьютеры стоит покупать блоки от 600W (а лучше 1000). Необходимо учитывать потребление каждого элемента. При недостатке мощности, компьютер может не включаться или самопроизвольно выключаться. Среднему офисному компьютеру достаточно блока на 450-500W.
  • Разъемы для подключения. Разные блоки могут комплектоваться разными разъемами — это важно учитывать в случае, когда, например, видеокарта требует отдельного подключения и ей нужен 6-pin. Если его не будет в наличие, придется отдельно покупать переходник. Разъемы могут быть следующие:
    • 24+4(+4) pin — питание материнской платы.
    • 6+2 pin — питание видеокарты
    • Peripheral — в современных компьютерах используется редко. Раньше служил для питания IDE жестких дисков. Сейчас может использоваться для подключения переходников.
    • SATA — питание жестких дисков.
  • Размер и громкость вентилятора. Система охлаждения блока состоит из выдувного вентилятора. Чем он тише, тем лучше.
  • Способ соединения кабелей. Блок может идти с припаянными проводами, а может быть с разъемами, к которым можно подключить только нужное количество проводов. Второй вариант удобнее.
  • Форм-фактор. На данный момент, наиболее используемый — ATX/ATX12V.

Материал по теме: Как подключить конденсатор

Маркировка для проводов блока питания

Где контакты с маркировкой GND (Ground) – это земля, а контакты 8, 13 и 16 являются сигналами управления. Таким образом замкнув контакты 16 и 15 (или любой чёрный GND) можно включить блок питания без подключения материнской платы. К 13 контакту подсоединены сразу 2 провода, один из которых является отводом. Провода имеет меньшее сечение, в отличие от стандартных проводов, которое равно 22 по американской калибровке проводов. Тогда как сечение проводов на 13 контакте составляет лишь 18. Для стандартных блоков питания представленная выше таблица распиновки коннектора для материнской платы является универсальной и подходит ко всем материнских платам формата ATX.

Маркировка для проводов блока питания.

Коннекторы типа molex

Данный вид 4 pin коннекторов PATA (Molex 8981) является наиболее распространённым и универсальным. В случае отсутствия требуемого разъёма, с помощью коннектора Molex 8981 и специального переходника (например, 4 pin —> 6 pin) можно подвести питание к видеокарте, или с помощью другого переходника (например, 4 pin —> 3 pin) можно подключить дополнительный вентилятор.

Универсальность разъёма объясняется наличием самых «востребованных» напряжений на контактах, распиновка которых выглядит так:

  • Жёлтый – +12V;
  • Чёрный – GND;
  • Чёрный – GND;
  • Красный – +5V.

С помощью разъёма Molex 8981 к блоку питания может подсоединено несколько различных устройств, адаптеров, переходников и разветвителей, количество которых ограничено мощностью блока питания и системой охлаждения внутри корпуса. Разветвители предоставляют получить из одного разъёма Molex 8981 сразу два или три (тройник) разъёма. Переходники-адаптеры призваны заменить отсутствующий коннектор на БП, посредством подключения к разъёму Molex 8981.

Коннекторы типа SATA

Большинство современных накопителей информации, включая жёсткие диски и оптические накопители используют интерфейс SATA, как для подключения питания, так и передачи информации. Питание через SATA подаётся через 15 пиновый коннектор, к которому подсоединяются 5 проводов, из-за чего коннектор называют 5-ти пиновым. Но данное определение неверно.

Распиновка разъёма выглядит так:

  • Оранжевый – +3.3V;
  • Оранжевый – +3.3V;
  • Оранжевый – +3.3V;
  • Чёрный – GND;
  • Чёрный – GND;
  • Чёрный – GND;
  • Красный – +5V;
  • Красный – +5V;
  • Красный – +5V;
  • Чёрный – GND;
  • Серый – сигнал;
  • Чёрный – GND;
  • Жёлтый – +12V;
  • Жёлтый – +12V;
  • Жёлтый – +12V;

Данная распиновка корректна для предуставленных коннекторов питания SATA, так как имеется наличие серого сигнального провода и оранжевого с напряжением в + 3.3V. Наличие данных проводов требуется для корректной работы в RAID-массивах и для «горячей» замены жёстких дисков.

Разные типы коннекторов.

Современные носители информации, питающиеся от разъёма SATA, могут работать и от четырёх проводов, как у 4 pin коннекторов PATA. В устройства встроены преобразователи напряжения, помогающие использовать переходник питания PATA (Molex 8981) —> SATA для работы с накопителем, при отсутствии предустановленного коннектора SATA.

Распиновка блока питания компьютера

Коннекторы для видеокарт

В стандартных БП и более высокого уровня используются коннекторы 6 и 8 пин, а могут присутствовать сразу оба, для дополнительного питания видеокарт. Современные видеокарты предназначены для установки в разъём PCI-E материнской платы. Бюджетные и видеокарты начального уровня не нуждаются в дополнительном питании, а получают его от шины PCI-E до максимального потребления мощности в 75 ватт.

[stextbox id=’info’]Игровые и профессиональные видеокарты, возможно и несколько карт, подключённых при помощи технологии CrossFireX или SLI, в зависимости от «начинки» требуют повышенной мощности и питания.[/stextbox]

Если видеокарта имеет средние требования к потреблению питания, то на ней устанавливается дополнительный разъём в 6 или 8 пин. Разъём в 6 пин добавляет мощности в 75 ватт, а 8 пиновый 150 ватт. На очень мощных видеокартах могут быть задействованы сразу два разъёма, и суммарная мощность потребляемой энергии составит 300 ватт. Распиновка для этих коннекторов выглядит так:

  • 8 пин: 1-2-3 – жёлтые +12V, 4-5-6-7-8 4 – черные GND.
  • 6 пин: 1-2-3 – жёлтые 12V, 4-5-6 – черные GND.

Подобные компоненты требуют повышенную мощность блока питания, а также следует учитывать, что при работе в режимах CrossFireX или SLI будет происходить повышенная теплоотдача, а соответственно потребуются ещё и дополнительные мощности для охлаждения. В зависимости от модели блока питания, линии для подачи напряжения в +12V могут быть раздельными, о чём написано на кожухе БП или в его техническом паспорте. 8 пиновые коннекторы предназначены не только для питания видеокарт, а также и для дополнительного питания процессора.

Коннекторы видеокарт.

Стоит заметить, что сами коннекторы с виду очень похожи и на первый взгляд кажутся одинаковыми. На самом деле коннекторы имеют разную распиновку и форм-фактор, не следует пытаться вставлять коннектор питания процессора в разъём видеокарты или наоборот. Если для видеокарты требуется дополнительное питание, а оно по каким-либо причинам не подключено или не поступает, то возможен как отказ работы самой карты, так и запуска компьютера в целом.

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов. Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Разъемы материнской платы.

Компьютерный блок питания — схема проводов Molex

Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

Питание для накопителей

Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета. В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

Интересно по теме: Как проверить стабилитрон.

Распиновка по цветам для видеокарт

Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

Питание процессора

Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

Подключение процессора ПК.

Чаще всего применяются такие разъемы:

  • 8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
  • 4-pin – аналогично предыдущей схеме.

А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

  • 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
  • 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
  • 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

Как устроен современный компьютерный блок питания — распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

Подключение процессора ПК.

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации.

[stextbox id=’info’]Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов. Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.[/stextbox]

Заключение

Рейтинг автора

Написано статей

Более подробно о блоках питания ПК рассказано в материале  БЛОКИ ПИТАНИЯ ДЛЯ СИСТЕМНЫХ МОДУЛЕЙ ТИПА IBM PC-XT/AT .  Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.sdelaycomp.ru

www.it-tehnik.ru

www.vemiru.ru

www.dmosk.ru

www.asutpp.ru

www.brainfart.ru

Предыдущая

ПрактикаКак сделать распиновку витой пары RJ45

Следующая

ПрактикаКак делать распиновку HDMI

Распиновка блока питания ATX и разъемы

Компьютерные блоки питания (PSU) подают питание на оборудование ПК через несколько кабелей с разъемами. Их общие спецификации для различных настольных систем определены в руководствах по проектированию Intel, которые периодически пересматриваются. Предыдущий стандарт, случайно названный ATX2, был выпущен в 2003 году. Его последняя редакция v2.52 была выпущена в июне 2018 года. Это руководство по проектированию блока питания объединяет требования для ATX12V и его пяти вариантов. В 2022 году Intel выпустила новый стандарт ATX 3.0 с совершенно новым разъемом вспомогательного питания 12VHPWR. Обратите внимание, что некоторые производители торговых марок не следовали рекомендациям Intel и использовали нестандартные выводы. Вы можете поджарить свою плату, если будете смешивать и сочетать ATX и фирменные детали. Также см. информацию о стандарте ATX12VO с одной шиной и распиновке разъемов RJ45 в системах PoE.

Стандартные блоки питания ATX обычно имеют основной разъем питания P1, дополнительные разъемы 12 В, а также разъемы для периферийных устройств, дисковода гибких дисков, последовательного интерфейса ATA и PCI Express®, которые мы опишем ниже.

Основы работы с блоком питания SMPS см. в нашем руководстве по источникам питания. Оригинальные системы ATX имели 20-контактный основной разъем P1. Когда была представлена ​​шина PCI Express®, картам PCIe требовалось дополнительно до 75 Вт. Чтобы обеспечить дополнительную мощность, старая часть была заменена новой 24-контактной P1. Соответственно, в разных блоках питания формата ATX может использоваться разное количество проводов питания: см. схему разводки справа. Цвета в этой таблице представляют рекомендуемые цвета проводов в кабелях блока питания. Эти диаграммы отражают вид спереди . Цвета показаны здесь только для справки (вы не увидите их спереди). В P1 используется стиль Molex Housing Mini-Fit Jr. P / N # 39-01-2240 (старый номер детали был 5557-24R), контакты: 44476-1112. Ответная часть материнской платы Molex 44206-0007. Старый сокет был 39-01-2200, а ответная часть — 39-29-9202. Люди часто хотят знать, что делать, если есть несоответствие. Что ж, при определенных условиях новый блок питания все еще можно использовать со старым ПК и наоборот — см. Наше руководство по подключению 20-контактного блока питания к 24-контактной материнской плате.

Если вы хотите провести тестирование автономного устройства, чтобы запустить его вне корпуса ПК, вам необходимо замкнуть линию PS_ON# на общую. В противном случае будет присутствовать только дежурное напряжение 5 В.

При нормальной работе PS_ON# активируется при нажатии и отпускании кнопки питания компьютера, когда он находится в режиме ожидания. В некоторых моделях Apple этот сигнал инвертирован.

Также обратите внимание, что многие бренды, такие как Apple Power Mac, Dell (в определенные годы), Compaq и HP, использовали проприетарные платы с совершенно разными обозначениями контактов. См. здесь информацию о блоках питания некоторых торговых марок.

Все напряжения относятся к одному общему проводу (если вам нужно измерить какое-либо напряжение, подключите обратный провод вольтметра к любому из контактов COM).

Номинальный ток основного разъема Molex 6А на контакт. Это означает, что со старым 20-контактным разъемом вы не сможете получить более 18 А от 3,3 В и 24 А от 5 В. Вот почему в начале 2000-х некоторые материнские платы с 3,3 В> 18 А и 5 В> 24 А (в основном двухпроцессорные системы AMD) использовали дополнительный 6-контактный кабель питания. Он был удален из спецификации ATX12V версии 2.0 в 2003 году, поскольку к P1 были добавлены дополнительные провода. Для получения дополнительной информации о форм-факторах см. наш учебник по компьютерному блоку питания.

Когда промышленность начала использовать модули регулирования напряжения (VRM), работающие от 12 В2, для питания ЦП и других компонентов материнской платы, основная часть потребляемой мощности переместилась на 12-вольтовую шину. Большинство современных материнских плат питают свой ЦП отдельным 12-вольтовым кабелем, который имеет 4 контакта для типа ATX (иногда называемый P4) или 8 или более контактов для EPS и нестандартных систем высокой мощности. Некоторые блоки питания могут иметь три или четыре 12-вольтовых 4-контактных разъема. Номер детали стандартного P4: 39-01-2040 или аналогичный.

Разъем периферийного питания подключается к дисководам, охлаждающим вентиляторам и другим устройствам меньшего размера. Также может быть кабель дисковода гибких дисков.

Обратите внимание, что номера проводов в разъеме Serial Power ATA ( SATA ) не соответствуют 1:1. Для каждого напряжения имеется по три контакта. Один контакт от каждого напряжения используется для предварительной зарядки на объединительной плате. Ответный последовательный штекер устройств ATA содержит как сигнальные, так и силовые сегменты.

Некоторые блоки могут также иметь дополнительную розетку 2×3, которую можно использовать для дополнительных функций, таких как мониторинг и управление вентилятором, IEEE-1394 источника питания, а дистанционное чувство 3,3 В.

Блок питания мощностью более 450 Вт, предназначенный для высокопроизводительных дискретных видеокарт, обычно имеет дополнительные разъемы 2×3 или 2×4. Они обеспечивают дополнительный ток для графики, которая потребляет в общей сложности более 75 Вт.
6-контактная розетка PCI Express® Molex p/n 04555

.

Если вам нужна вся необходимая информация о конструкции источника питания (топологии, уравнения, магнитные характеристики и т. д.), получите мой справочник SMPS.

Схема контактов блока питания ATX и разъем (20, 24-контактный)

Вы услышите о блоке питания ATX, когда речь зайдет о системе питания компьютера, персонального компьютера или настольного компьютера. Блок питания (PSU) компьютера вырабатывает питание с разным напряжением и током и подает на разное оборудование через разные провода, разъемы и кабели. Как правило, источник питания с переключаемым режимом или система SMPS используется для подачи электроэнергии на различные компоненты или аппаратное обеспечение компьютера. Система питания ATX используется для создания трех основных типов напряжения, таких как +3,3 В, +5 В и +12 В. Он также генерирует напряжение -5 В постоянного тока, +5 В в режиме ожидания и питание -12 В.

Здесь вы можете увидеть схему выводов блока питания ATX с обозначением каждого напряжения и цвета.

Здесь показаны две версии блока питания ATX — версия 1.0 состоит из 20 контактов, тогда как версия 2.0 состоит из 24 контактов. На самом деле материнская плата питается от 20-контактного разъема версии 1.0, но в последней версии 2.0 убрано -5V и добавлены дополнительные четыре контакта для обеспечения дополнительного питания процессора. Таким образом, комбинация старых 20 контактов и дополнительных четырех контактов разработала версию 2.0. В старой версии 1.0 для питания шины ISA использовалось напряжение -5 В. Как и в современной системе ПК, шина ISA удалена, напряжение -5 В также не требуется.

Разъем подключен к четырем различным проводам, которые имеют специальные функции, такие как,

+3,3 В

В разъеме версии 1.0 имеется три разъема +3,3 В и четыре разъема +3,3 В в версии разъем 2.0. Основной функцией этого соединения является определение падения напряжения в проводке источника питания.

+5VSB или +5V Standby

Резервное питание означает, что оно всегда будет доступно, даже когда все другие источники питания отключены. Это используется для включения устройства или компонента, который фактически управляет основным источником питания.

PWR_OK

Также известен как Power Good. Это выходной терминал от источника питания. Это помогает указать, что напряжение питания в норме или стабилизировалось, и он готов к использованию. Таким образом, он должен быть подключен к любому светодиоду или свету или любой системе индикации.

PS_ON# или Power On

Используется для подтягивания сигнала от нагрузки к источнику или от материнской платы к источнику питания. Он используется для обеспечения подключения нагрузки к источнику питания. Как только питание начало подаваться от источника питания к материнской плате, это соединение начало оттягивать небольшую мощность.

В 24-контактном разъеме вы увидите:

  • 4 шт.

Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
