Кабель СИП-1, СИП -2,3, 4: технические характеристики провода СИП

СИП (в расшифровке самонесущий изолированный провод) — это многожильный провод для магистральных воздушных линий электропередачи и линейных ответвлений от них.

Обычно включает в себя 4 скрученных при изготовлении провода, где один является несущим, а остальные предназначены для каждой из 3 фаз.

Также несущая жила может отсутствовать вообще, а количество проводящих – варьироваться от 1 до 4. Пороговые значения всех характеристик самонесущих проводов нормируются ГОСТ Р 52373 – 2005, а конкретные величины у разных производителей могут несколько различаться.

Достоинства кабеля

В сравнении с неизолированными проводами СИП имеет целый ряд преимуществ, он устойчив к различным погодным факторам, имеет минимальную вероятность коротких замыканий при соприкосновении проводов друг с другом или другими объектами, безопасен для людей.

В процессе производства провода проходят целый ряд испытаний, имитирующих всевозможные ситуации, которые могут возникнуть в процессе эксплуатации, что обеспечивает их надежную работу на протяжении всего срока службы.

  • Читайте также: «Как выбрать СИП«

Типоразмеры

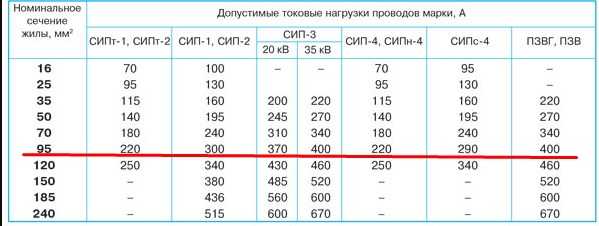

Площадь основных жил и допустимые нагрузки по току для них:

  • 16 мм2 — 100 А;
  • 25 мм2 — 130 А;
  • 35 мм2 — 160 А;
  • 50 мм2 — 195 А;
  • 70 мм2 — 240 А;
  • 95 мм2 — 300 А;
  • 120 мм2 — 340 А;
  • 150 мм2 — 380 А;
  • 185 мм2 — 436 А;
  • 240 мм2 — 515 А;

Токовые нагрузки указываются для температуры воздуха в 25 °С, ветра со скоростью 0,6 м/с и ультрафиолетового излучения 1000 Вт/м2, для иных условий применяются поправочные коэффициенты.

Сечение несущей жилы имеет площадь (в мм2):

  • 25;
  • 35;
  • 50;
  • 70;
  • 95
Таблица 1. Краткая техническая характеристика проводов СИП
Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Количество токопроводящих жил, шт 1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
Нулевая жила, несущая сплав алюминия (со стальным сердечников)  сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
Токопроводящая жила алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
Класс напряжения, кВ 0. 4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации  +70оС  +90оС  +70оС  +90оС +90оС
min радиус изгиба провода  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø
 Срок службы  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет
Применение
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.
  — — для монтажа ВЛ напряжением 10-35 кВ
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.
 —

Читайте также: «Применение и монтаж СИП«

Строение провода

Жилы имеют круглую форму, в готовом проводе скручиваются между собой с шагом от 80 до 150 см в зависимости от их сечения. Токопроводящие жилы выполняются как из алюминия, так и из его сплавов (в случае СИП-3), несущие – исключительно из сплавов алюминия. Для сечений до 95 мм2 жила состоит из 7 проволок, для остальных – из 19. Провод с сечением в 95 мм2 может выполняться в обоих вариантах.

Несущая жила имеет прочность в среднем в 2-2,5 раза больше, чем токопроводящая такого же сечения. Для алюминиевой проволоки устанавливается прочность на растяжение не менее 120 Н/мм2, для проволоки из сплавов алюминия этот показатель существенно выше – не менее 295 Н/мм2.

Изоляция проводов позволяет им быть устойчивыми к воздействию ультрафиолета, как весьма низких, так и высоких температур, а также атмосферных осадков, включая защиту от налипания снега и обледенения. Материал изоляции — сшитый светостабилизированный полиэтилен черного цвета.

Читайте также: «Где купить СИП?»

Условия эксплуатации

Изолированный провод может работать при температуре в окружающей среде в диапазоне от — 60 °С до + 50 °С, но монтаж можно производить при морозах только до -20°С. В процессе эксплуатации допускается нагрев жил провода до 70-90°С. Кратковременно температура может подниматься даже до 130°С. В случае короткого замыкания провод нагревается до 250°С.

Изгибать провод при монтаже можно с радиусом не менее 10 диаметров этого провода.

Виды СИП-кабеля

Провода подразделяются на 4 основные типа.

  • СИП-1 и СИП-2 применимы как для магистральных воздушных ЛЭП, так и их ответвлений, рассчитаны на напряжение 0,6-1 кВ. Несущая жила в СИП-1 неизолированная, в отличие от СИП-2.
  • В СИП-3 жилы выполнены из алюминиевого сплава с изоляцией из экструдированных полимеров. Такие провода используются для воздушных линий электропередач, где номинальное напряжение имеет показатели в 10, 20 либо 35 кВ.
  • В СИП-4 несущая жила отсутствует, поэтому такой тип применяется исключительно для линейных ответвлений воздушных магистралей и прокладывается по поверхности стен зданий и сооружений.

Для регионов с повышенной влажностью выпускаются специальные герметизированные провода, имеющие, соответственно, в маркировке букву «г». Для них ГОСТ устанавливает требования по устойчивости к продольному распространению воды. Этот показатель не должен превышать 3 м вдоль провода от места ее проникновения.

Большинство производителей устанавливает на самонесущие провода гарантию в 3-4 года, при этом срок их службы должен быть не менее 40 лет.

Самонесущие изолированные провода (СИП)

    Самонесущие изолированные провода (СИП) предназначены для воздушных линий электропередачи. Они могут быть рассчитаны на напряжение 0,6/1 кВ включительно и на напряжения от 10 до 35 кВ. Провода на номинальное напряжение 10, 20 и 35 кВ называют защищенными.

    В соответствие с требованиями введенного в действие с 01.07.2006 года национального стандарта ГОСТ Р 52373-2005 (с 01.01.2014 этот нормативный документ выпущен как межгосударственный стандарт ГОСТ 31946-2012) по конструктивному исполнению провода СИП подразделяются на следующие основные марки, показанные в Таблице 1.

Таблица 1

Марка провода

Напряжение, кВ

Конструкция провода СИП по ГОСТ Р 52373-2005 и

   ТУ 16-705. 500-2006

СИП-1

0,6/1

С неизолированной нулевой несущей жилой из алюминиевого сплава и изолированными основными жилами из алюминия

СИП-2

0,6/1

С изолированной нулевой несущей жилой из алюминиевого сплава и изолированными основными жилами из алюминия

СИП-3

10 — 35

Токопроводящая жила из алюминиевого сплава с защитной изоляцией

СИП-4

0,6/1

Изолированные токопроводящие жилы из алюминия без нулевой несущей жилы



Герметизированные провода имеют дополнительный индекс (г).

Изоляцию всех проводов выполняют из светостабилизированного сшитого полиэтилена.

Прочность при растяжении проводников из алюминия – не менее 120 Н/мм2.

Прочность при растяжении проводников из алюминиевого сплава – не менее 295 Н/мм2.

    Провода СИП-1 и СИП-2 представляют собой многожильные провода, содержащие изолированные токопроводящие алюминиевые жилы и нулевую несущую жилу из алюминиевого сплава, предназначенную для крепления или подвеса провода. У СИП-1 нулевая несущая жила не изолирована, у СИП-2 – изолирована. Провода предназначены для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений. Номинальные сечения основных токопроводящих жил могут быть 16, 25, 35, 50, 70, 95, 120, 150, 185 и 240 мм2. Сечения нулевых несущих жил могут иметь значения: 25, 35, 50, 54.6, 70 и 95 мм2. Провода могут содержать вспомогательные жилы для подключения светильников наружного освещения и для цепей контроля.

    Провода СИП-4 представляют собой многожильный провод с изолированными алюминиевыми жилами. Номинальные сечения жил – 16 или 25 мм2. Провода СИП-4 предназначены для ответвлений от ВЛ к вводу и прокладке по стенам зданий и сооружений. В их составе нет несущей жилы из алюминиевого сплава, поэтому они не могут быть использованы для магистралей ВЛ.

    Провода СИП-3 представляют собой жилу из алюминиевого сплава, защищенную экструдированной полимерной защитной изоляцией.  Провода СИП-3 предназначены для воздушных линий электропередачи на номинальное напряжение 10, 20 и 35 кВ. Максимальное сечение жил этих проводов 240 мм2.

    В последнее время освоен выпуск защищенных проводов СИП-7 на номинальное напряжение110 кВ. Их выпускают по ТУ 3555-047-05755714-2009.

    Все марки проводов СИП необходимо использовать строго по назначению. Следует точно подбирать арматуру для крепления проводов и ответвлений от магистрали для каждой конкретной марки провода.

    Недопустимо использовать для ВЛ вместо проводов СИП-2 провода СИП-4. Например, при попытке замены провода СИП-2 3х25+1х54,6 -0,6/1 (проводник 54,6 – нулевой несущий из алюминиевого сплава) проводом СИП-4 4х25 – 0,6/1 (используя при этом узлы крепления для провода СИП-2 и одну жилу СИП-4 в качестве нулевой несущей) прочность при растяжении несущей жилы уменьшается почти в 6 раз. В 2 раза за счет снижения сечения проводника и в 3 раза за счет использования в качестве несущей жилы проводника из алюминия, вместо проводника из алюминиевого сплава.  Срок службы такой сети – до первого серьезного обледенения проводов при значительной ветровой нагрузке.

    В городской застройке чаще используют провода СИП-2, так как они не содержат не изолированных жил и позволяют проще обеспечить сближения с инженерными сетями. При прокладке проводов СИП по фасадам зданий необходимо обеспечить расстояние от стен не менее 60 мм (п. 2.4.60 ПУЭ).

    В статье дано лишь общее описание самонесущих изолированных проводов. Для получения более полного представления об этих проводах следует изучить указанные в статье нормативные документы. Также могут оказаться полезными инструкции РД 153-34.0-20.408-97 «Правила приемки в эксплуатацию воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами» и РД 153-34.3-20.671-97 «Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами».

На рис. 1 показана сеть наружного освещения, выполненная проводами СИП-2. На Рис. 2 показана подвеска провода СИП-2 за нулевую несущую жилу. На рис.3 – провод СИП, проложенный по фасаду здания.



Сеть наружного освещения

Рис.1 Сеть наружного освещения





Рис. 2 Крепление СИП-2 за нулевую несущую жилу



Рис.3 Прокладка СИП по стене



ПРИМЕЧАНИЕ

    До введения в действие ГОСТ Р 52373-2005 кабельные заводы выпускали СИП на номинальное напряжение 0,6/1 кВ по  ТУ16.К71-268-98. Эти технические условия соответствовали финскому стандарту HD626s1. Провод имел марку «Аврора». В Таблице 2 показаны конструктивные особенности проводов «Аврора».

Таблица 2

Марка провода

Напряжение, кВ

Конструкция провода «Аврора» по ТУ16. К71-268-98

СИП-1

0,6/1

С неизолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный термопластичный полиэтилен

СИП-1А

0,6/1

С изолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный термопластичный полиэтилен

СИП-2

0,6/1

С неизолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный сшитый полиэтилен

СИП-2А

0,6/1

С изолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный сшитый полиэтилен



    С появлением ГОСТ Р 52373-2005 в обозначения самонесущих проводов была внесена существенная путаница. Как результат, до сих пор (спустя 7 лет после введения ГОСТ Р 52373-2005) можно встретить провода СИП с одинаковым названием, но разной конструкцией жил. Например, в продаже можно встретить провод СИП-2 как с изолированной (в соответствие с ТУ 16-705.500-2006), так и с не изолированной нулевой несущей жилой (в соответствие с ТУ16.К71-268-98).  Дело усугубляется еще и тем, что во многих справочниках и каталогах, а также в интернете, для многих главном источнике информации, можно увидеть статьи про СИП с давно устаревшей информацией десятилетней давности.

21.05.2014 г.

К ОГЛАВЛЕНИЮ (Все статьи сайта)

советов по прокладке электропроводки через SIP

значок календаря

10 декабря 2015 г. 14:43:00

Строители Mariposa Meadows следуют этим передовым методам прокладки электрических проводов с использованием лотков.

Беседы с теми, кто плохо знаком с SIP, неизбежно приводят к проблемам и вопросам о том, как провести электричество через структурно-изолированные панели. Большинство считает, что прочная сердцевина SIP препятствует усилиям вашего электрика по эффективной прокладке проводов через стены и крышу. На самом деле, с небольшим предварительным планированием и опытными установщиками SIP, Sparky может проложить провода от А до Б с минимальными усилиями.

Никакое планирование и общение с вашим электриком не могут привести к такому сценарию.

Например, если электрические розетки должны быть размещены на высоте 16 дюймов от готового пола, большинство производителей размещают на этой высоте горизонтальную прорезь во всех стеновых панелях. Точно так же, поскольку над кухонными стойками требуются электрические розетки, логично разместить дополнительную горизонтальную прорезь в панели на высоте 42–44 дюйма от пола.

Некоторые производители размещают верхнюю горизонтальную направляющую на высоте переключателя. Однако мой опыт показывает, что 99% всех выключателей находятся рядом с дверью, поэтому я рекомендую вертикальную канавку на расстоянии 6 дюймов от края двери.

Если проектировщик SIP не знает, в какую сторону открывается дверь, вполне разумно разместить вертикальный желоб по обеим сторонам двери на расстоянии 6 дюймов от чернового проема. Этот вертикальный проход позволит электрику протянуть провод до распределительной коробки и продолжить его к внешнему свету или даже к системе верхнего этажа или за ее пределами.

В производственном процессе SIP используются заранее заданные положения коробок для проектирования расположения стандартных пазов. Многие будут размещать вертикальную канавку в каждой панели для системы панелей шириной четыре фута или каждые четыре-восемь футов, если это гигантская панель. Следовательно, если вы позволите производителю диктовать расположение чейзов, у вас может быть много чейзов, которые никогда не будут использоваться. Что в этом плохого? Теперь вам нужно заделать много дыр в вашей стеновой системе.

Я хочу, чтобы оболочка моего здания была как можно более герметичной, поэтому мой подход требует небольшого предварительного планирования, чтобы указать как вертикальные, так и горизонтальные каналы только там, где они необходимы. Если планы меняются и требуется дополнительный путь, существуют простые методы, которые позволяют устанавливать канавки прямо в поле. Моя идеальная планировка фабричной установки будет включать вертикальную канавку во всех известных распределительных коробках. Добавьте к этому горизонтальную канавку на высоте 42 дюйма над полом для панелей в кухонной зоне и не забудьте поискать прилавки в других местах, например, в прачечных. Наконец, я добавлю вертикальные погони по мере необходимости, чтобы обеспечить доступ к любым удаленным областям или местам, для которых нет лучших вариантов.

Здесь стенные и напольные штробы четко обозначены монтажной бригадой SIP.

Как насчет дюбелей в наружных стенах?

Я просто попрошу своих обученных установщиков SIP просверлить плиту на месте, отметить настил для определения местоположения, пробурить снизу панели с помощью бурового долота 1 ½ дюйма до высоты около 16 дюймов, а затем отметить панель. . Эта простая подготовка покажет электрику, где именно у него есть доступ к стене, и ему не придется сверлить пластину — сложное упражнение, когда SIP уже на месте. С помощью этой процедуры я держу своего электрика довольным и двигаюсь вместе с проводкой в ​​​​ужасном темпе. Подвал или подвальное помещение становятся «горизонтальной погоней», и мы просто протягиваем трос на 14 дюймов в каждом предварительно просверленном месте. Есть бетонная плита? Это один из немногих случаев, когда я заказываю на заводе нижнюю горизонтальную канавку.

Так что, когда ваш клиент или строитель начинает говорить о том, чтобы сделать вертикальные прорези в каждой панели, подумайте, как молекула воздуха. Многочисленные пути прохождения воздуха через ограждающие конструкции усложняют победу в битве за энергоэффективность (герметичность). Если пути созданы электрическими погонями, вы должны запланировать вернуться и заполнить или заткнуть их все. Мой совет: планируйте заранее полную электрическую схему и устанавливайте чеки только там, где они вам нужны.

значок календаря

10 декабря 2015 г. 14:43:00 ·

Время чтения

3 минуты чтения

Кабель СИП — свойства, маркировка и характеристики

Кабель электромонтажный СИП в зависимости от марки предназначен для передачи электрического тока в сетях напряжением 0,4 — 1, либо 10 — 35 кВ. Линии, прокладываемые этим кабелем, выгодно отличаются от своих предшественников стоимостью и не требуют высококвалифицированного персонала для монтажа и эксплуатации. Что такое СИП электрический провод можно понять с первого взгляда — на его жилах есть изоляция.

Содержание

  • Способы нанесения и расшифровки маркировки
  • Преимущества провода СИП
  • Конструкция провода СИП
    • СИП-1 и СИП-1А
    • СИП-2 и СИП-2А

      • 900 43 СИП-3

    • СИП- 4 и СИП-4н
    • СИП-5 и СИП-5н
  • Сечения жил и технические характеристики проводов
  • Кратко об основных

Способы нанесения и расшифровки маркировки

Сама аббревиатура, используемая в качестве названия, расшифровывается как Самонесущий Изолированный Провод, что уже определяет его основные характеристики. Маркировку на СИП можно наносить буквенно-цифровыми и цветными знаками с соблюдением следующих требований:

  • Если используется цветовая маркировка, то она наносится полосами шириной не менее 1 мм. Для самонесущего нейтрального провода используется синий цвет.
  • Буквенно-цифровые обозначения наносятся тиснением на изоляцию или наносятся печатным способом в виде В1, В2, В3.
  • Каждый знак должен быть не менее 2 мм в ширину и 5 мм в высоту.
  • Расстояние между повторениями маркировки 50 см.
  • Нулевое ядро ​​не маркировано.

Это важный момент — например, кабель может иметь цветовую маркировку трех жил желтого, синего и красного цвета, а четвертая полностью черная. Ноль в данном случае тот, который полностью черный, а не отмечен синей полосой.

Любая нанесенная маркировка должна быть устойчива к ультрафиолетовому излучению.

Помимо обозначения фазных и нулевых проводов, маркировка содержит информацию о количестве токонесущих жил и величине их сечения. Эти обозначения следующие:

 СИП-2 3х120+1х95 - 0,6/1 кВ ТУ 16-705.500-2006

Из данного обозначения видно, что это кабель с трехфазными изолированными жилами из сшитого полиэтилена сечением 120 мм² и одной нулевой без изоляции, сечением 95 мм². Такой провод Сиповский рассчитан на напряжение до 1000 Вольт и изготавливается по ТУ 16-705.500-2006.

Преимущества провода СИП

Изолированные провода превосходят по всем параметрам своих предшественников, которые обходились без защитной оболочки:

  1. Скорость установки. Вместо того, чтобы тянуть 4 отдельных провода, вам нужно повесить только один кабель.
  2. Удобство подключения — в связи с этим электрический провод без изоляции требует повышенного внимания и тщательной перепроверки.
  3. Квалификация монтажников. При монтаже не нужно точно выверять расстояние между проводами, во избежание короткого замыкания.
  4. Стоимость установки. Нет необходимости использовать изоляторы – соответственно их покупка и установка снимаются со статьи расходов.
  5. Возможность подключения новых точек без отключения всей линии — для таких проводов разработаны специальные зажимы, протыкающие изоляцию и плотно прижимающиеся к токонесущей жиле.

Производители утверждают, что кабель предназначен для практически полного исключения хищения электроэнергии. Конечно, о полной защите жизней речь не идет, но сделать несанкционированную вставку в них действительно сложнее.

Подробнее о характеристиках и применении кабеля смотрите в этом видео:

Конструкция проводов СИП

Чтобы знать, как правильно выбрать кабель, нужно сначала определиться, каких конструкций он бывает. Первые символы маркировки сразу после аббревиатуры обозначают тип кабеля СИП, который маркируется как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают, из чего сделаны нулевые провода, есть ли изоляции на них, и за счет чего обеспечивается самонесущая способность кабеля (стальной сердечник внутри нулевого провода или прочность всей конструкции)

СИП-1 и СИП-1А

Эти марки электропровода СИП практически идентичны по своим характеристикам. Отличие между ними только в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А есть. При этом сама нулевая жила имеет стальной сердечник и может быть больше, равна или меньше фазных проводов в зависимости от марки и назначения кабеля. Материал изоляции — термопластичный полиэтилен с температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживает длительный нагрев до +70 С°. Количество ядер 2-4.

СИП-2 и СИП-2А

Имеет точно такую ​​же структуру и токопроводящие характеристики, что и провода СИП-1, ​​но рассчитан на эксплуатацию в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками теплостойкости – рабочая температура от -60 до +50, но он выдерживает длительный нагрев до +90 С° и может применяться в регионах с холодным климатом. Количество ядер 2-4.

СИП-3

В отличие от других марок СИП-кабелей, этот изготавливается исключительно одножильным, используется для линий электропередач напряжением 10-35 кВ. Он состоит из стального сердечника, вокруг которого намотана проволока из алюминиевого сплава AlMgSi. Этот материал обладает высокими электропроводными и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции используется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами одинакового сечения от 16 до 120 мм², количество которых может быть 2-4 шт. Несущие свойства равномерно распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температуре от -60 до +50 С°, выдерживая при этом длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом, из которого изготовлены сами токопроводящие жилы – у СИП-4 это чистый алюминий, а у СИП-4н – алюминиевый сплав. Также используется маркировка СИПн-4, которая говорит о том, что утеплитель не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабелей СИП-4 и СИП-4н материалом изоляции, который выполнен из сшитого светостабилизированного полиэтилена. Это позволяет повысить его устойчивость к длительному нагреву и переохлаждению на 30%, что определяет область применения как для умеренного, так и для холодного климата.

Любой СИП имеет расчетный срок службы 40 лет и при монтаже требуют соблюдения радиуса изгиба не менее 10 диаметров всего кабеля.

Сечение жил и технические характеристики проводов

При предварительных расчетах обязательно учитывать площадь сечения и массу провода — эти данные можно взять из сравнительных таблиц.

Если рассчитывается присоединение кабеля СИП к дому, то необходимо тщательно измерить расстояние от уличного столба до места ввода провода — если оно больше 25 м, то придется установить дополнительную опору располагаться под выбранным кабелем.

Сечения проводов марок СИП-1 и СИП-2:

Сечение жил и характеристики одножильного провода СИП:

Сечение жил проводов СИП-4 и СИП-5:

Для провода СИП основные технические характеристики следующие:
