Сборка электрощита в частном доме своими руками
Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.
Об электрощите частного дома
Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.
Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.
Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal. ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.
Сборка электрощита в частном доме – что нужно знать
Чтобы собрать щит своими руками, придётся ознакомиться с некоторыми общими понятиями.
В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.
Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.
Вводной щит
Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений.
Два последних устройства многие не ставят.
Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.
ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.
Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

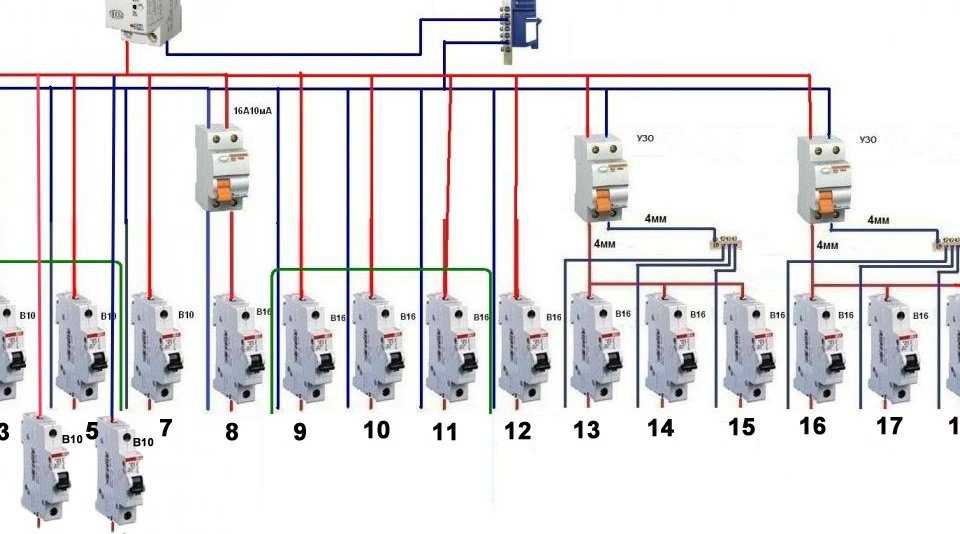

сборка электрощита в частном доме примерсборка электрощита в частном доме Схема
Распределительный щит (ЩР)
Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке.
В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).
В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.
Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.
Подготовка к сборке электрощита в частном доме
Есть два варианта установки распределительного щита дома.

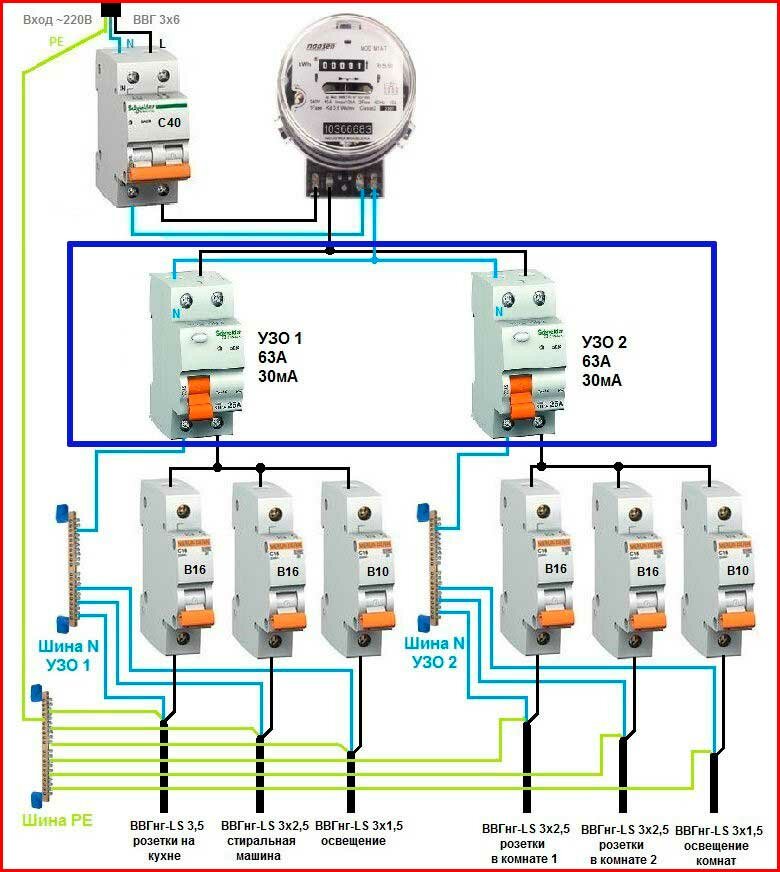

- Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
- Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.
Оба способа имеют место.
Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.
Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:
- Общей нагрузки, рассчитываемую по мощности каждой группы;
- Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
- Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
- Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.
Что такое модуль в щите частного дома
Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите.
Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.
сборка электрощита в частном доме
Для перевода оборудования в модули воспользуйтесь этой подсказкой:
- двухполюсной автомат это модуль,
- УЗО однофазное три модуля,
- УЗО трехфазное пять модулей,
- трехфазный автомат три модуля,
- трехфазный дифференциальный автомат шесть – восемь модулей.
Установка оборудования в щит частного дома
Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.
Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.
Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3.
В водном щите сечением 6 или 10 мм2. В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.
Вывод
Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.
©Ehto.ru
Еще статьи
Видео статьи: Монтаж СИП
Сборка электрощитка в частном деревянном доме
Портфолио! Гарантируем качество выполнения работ! Опыт более 15 лет! Профессиональные инженеры в штате компании!
Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92
Выбор в пользу строительства деревянных домов и коттеджей обоснован, прежде всего, экономичностью строительных работ, легкостью в возведении деревянных конструкций и экологичностью используемых материалов. Однако среди значимых недостатков таких строений числится повышенный уровень их пожароопасности.
Поэтому организация электроснабжения в деревянном доме предполагает строгое соблюдение рекомендаций и требований профильных специалистов с целью обеспечения максимальной безопасности жильцов.
Особенности прокладки электрики в деревянных домах, основные этапы
Для обеспечения в помещениях деревянного строения максимального комфорта и уюта, расположение и схему монтажа электросистем и коммуникаций следует тщательно продумывать. Однако в случае с электрикой нужно учитывать ее степень опасности, а потому к их планированию и прокладке следует относиться со всей ответственностью и серьезностью.
Работы по электромонтажу внутри деревянных домов и коттеджей выполняются поэтапно, исходя из степени существующих рисков и для увеличения безопасности как самих рабочих, так и людей, которые будут проживать в этом доме.
- Первый этап работ заключается в прокладке кабелей от линий электропередач к распределительному щиту, как правило, расположенному в здании или в непосредственной близости от него.
Прокладка кабеля может производиться двумя способами: - Подземным – сохраняется внешняя эстетика фасада здания и не нарушается дизайн ландшафта на участке, однако такой способ требует больших финансовых затрат;
- Воздушным – при сравнительно доступной цене работ этот способ прокладки электрокабеля менее практичен из-за большей подверженности материалов влиянию вредных факторов.
- На втором этапе электрический кабель распределяется внутри дома, для этого также может быть использован открытый или закрытый способ. По мнению специалистов, применение закрытого способа наиболее приемлемо, так как он обеспечивает не только эстетичность интерьера, но и безопасность в дальнейшей эксплуатации деревянного строения.
Прокладка кабеля может производиться двумя способами:При монтаже внутренней системы электроснабжения важно обеспечить:
- Открытость доступа к электрощитам для электриков, выполняющих осмотр и/или обслуживание коробов;
- Пожарную безопасность и соответствие с заявленными сертификатами используемых при монтажных работах материалов и комплектующих: кабелей, розеток и выключателей, проводов, коробов для электропроводки, термических усадок и др.
- Высокое качество распределительных электрощитов.
Внимание! Все виды электромонтажных работ, а также операций с электрикой и распределительной сетью в деревянных домах должны выполняться профильными специалистами, у которых есть соответствующий допуск к работам с электричеством до 1000 B.
Проведение электропроводки
Монтаж электропроводки и сборка электрощита в деревянном доме начинается после приобретения всех необходимых устройств и компонентов системы: кабелей, выключателей, розеток, автоматов и осветительных приборов, распределительных коробок. Каждый отдельный элемент монтируется, согласно утвержденной схеме установки. Если дизайнерский проект предполагает использование дополнительных отделочных материалов в помещениях деревянного дома, для прокладки электрического кабеля используется специальный металлический рукав. Также допускается проведение электропроводки в каркасе подвесного потолка.
Сборка и установка распределительного щита
Из-за повышенного риска возникновения пожара в деревянном доме, при монтаже распределительного щита рекомендуется пропитать пиломатериал антипожарными средствами.
Специализированные составы обеспечат дереву способность удерживать открытое пламя до 20-ти минут. Для полного исключения вероятности возгорания, при монтаже щита нужно строго придерживаться установленного алгоритма работ:
- В обозначенном схемой месте закрепляется корпус устанавливаемого электрощита.
- В корпусе щита монтируется прибор для учета потребления электроэнергии;
- На дин-рейку (металлический профиль) крепится вводный автомат, фаза и нейтраль подводятся к двухполюсному автомату;
- К вводному автоматическому выключателю присоединяются клеммы учетного устройства;
- Электрический провод, после заведения в дом, должен быть соединен с выходными зажимами счетчика;
- К дин-рейке крепятся автоматы, реле напряжения и УЗО;
- При помощи одножильного кабеля соединяются зажимы электрических приборов.
Учитывая, что деревянные поверхности (пол, стены, потолок) являются огнеопасными и быстро возгораемыми материалами, при проведении электромонтажных работ специалисты должны руководствоваться существующими правилами и нормами электробезопасности, прописанными в ПУЭ и ГОСТ.
Как выбирать материалы для сборки электрощита в частном доме
При выборе компонентов и материалов, необходимых для сборки и установки электрощита в деревянном доме, следует учитывать следующие факторы:
- Для электрификации деревянных строений используется исключительно медный кабель, с маркировкой «Нг» и LS, обозначающей двухслойную негорючую изоляцию;
- При выборе сечения проводников для более удобного расчета рекомендуется использовать таблицу ПУЭ;
- Абсолютно все точки электропроводки, розетки и осветительные компоненты должны быть заземлены;
- При монтаже электрощита является обязательной установка УЗО, необходимая для обеспечения защиты возможных пробоев по корпусу и предотвращения возгорания дерева;
- Установка отдельных автоматов для каждой группы и электролинии, где мощность устройств соответствует суммарной нагрузке на сеть;
- Розетки выбираются, исходя из техники прокладки электропроводки – открытой либо закрытой;
- Для каждой группы должны быть предусмотрены отдельные приборы выключения.
Чтобы пломбирование прибора учета (счетчика) было максимально доступным и удобным, его рекомендуется устанавливать непосредственно перед вводным автоматом.
Самым правильным вариантом электрощита для домов и коттеджей из дерева считается металлический влагостойкий бокс с толщиной стенки 1-2 мм, которая не имеет прямого контакта с древесным материалом. При необходимости, отделить короб от стены можно при помощи специально сооруженной кирпичной конструкции или нескольких слоев асбеста.
Все элементы в готовом коробе должны быть с соответствующей маркировкой для более удобного включения/выключения подачи напряжения в отдельные комнаты и помещения. Для этого узлы можно подписать цветным маркером либо приклеить таблички из бумаги.
Для правильного выбора электрощитового оборудования и аппаратов защиты желательно разработать проект электрики (однолинейную расчетную схему). Это позволит существенно сэкономить на комплектации, защитить отходящие линии и облегчит дальнейшую эксплуатацию.
Сборку электрического щита лучше доверять профессионалам. Приведем примеры наиболее часто встречающихся нарушений при сборке: провода в щите нельзя располагать в натяг, не допускается скрутка проводов, многопроволочные проводники в обязательном порядке оконцовываются и т.д. В обязательном порядке маркируются отходящие кабельные линии, аппараты дифференциальной защиты, УЗО и автоматические выключатели.
После сборки электрического щита и маркировки, на дверце размещается схема отходящих линий или таблица потребителей
При необходимости проводится испытания электротехнической лабораторией.
Доверяйте монтаж электрики профессионалам! Это гарантия безопасной и безаварийной эксплуатации на многие годы.

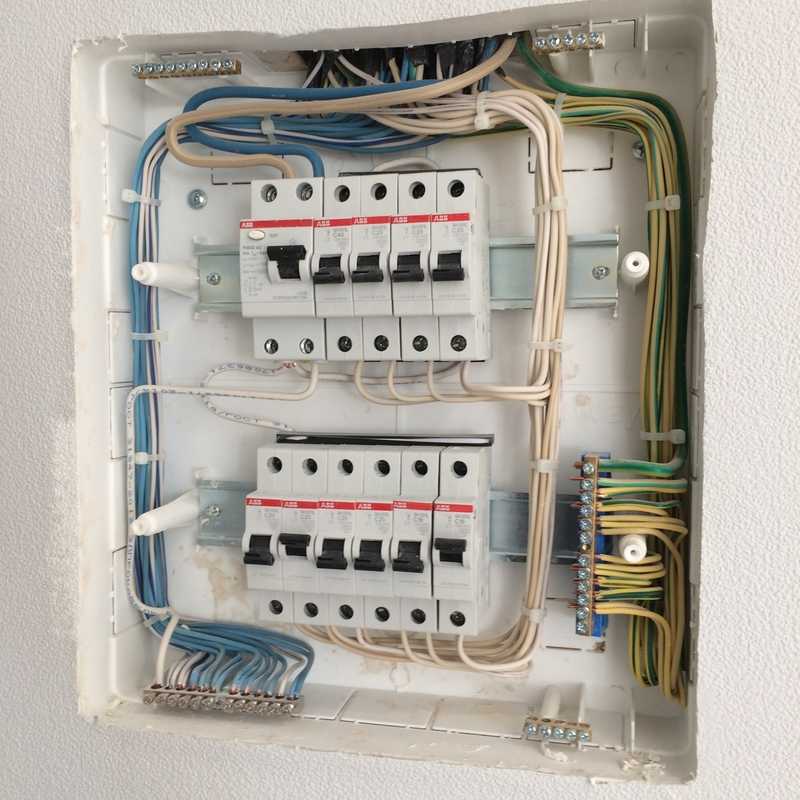

На фото в статье показаны этапы сборки щита электрического распределительного в деревянном доме.
Помощь в получение Акта технологического присоединения — цены.
Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92
Руководство по панели автоматического выключателя в вашем доме
Резюме
Автоматический выключатель в вашем доме выполняет две важные функции.
Во-первых, он распределяет энергию, поступающую в ваш дом, по цепям, которые обеспечивают электричество везде, где вам это нужно. Затем он защищает эти цепи от перегрузок с помощью автоматических выключателей, которые прерывают поток в случае опасности. В этой статье мы рассмотрим, что делают панели автоматических выключателей, а также когда и почему вы можете захотеть их заменить или обновить.
Содержание
- Что такое панель выключателей?
- Расположение панели выключателей
- Компоненты панели выключателей
- Размер панели выключателей
- Признаки Вам может понадобиться новая панель выключателей
- Модернизация панели выключателей
- Замена Сделай сам?
Руководство по панели автоматического выключателя в вашем доме
Одна из наиболее важных частей электрической системы вашего дома — та, о которой вы, вероятно, не слишком часто думаете. Называете ли вы эту часть панелью выключателя, коробкой выключателя, коробкой выключателя, электрической панелью или электрической сервисной панелью, это важная часть системы электроснабжения вашего дома.
Это очень важно, потому что все электричество, потребляемое вашим домом, проходит через это незаметное устройство и автоматические выключатели внутри. При правильной настройке вы, вероятно, будете мало думать об этом.
Но если он не справляется со своей задачей, вы можете найти его недостатки не только очень неудобными, но даже обнаружить, что безопасность вашего дома поставлена под угрозу.
В этой статье мы рассмотрим, что такое электрощит, как он работает и многое другое. И мы рассмотрим некоторые из причин, по которым вы можете захотеть, чтобы ваша панель главного выключателя была проверена квалифицированными электриками или, возможно, даже заменена или модернизирована ваша панель. Давайте начнем с изучения основ коробки выключателя.
Что такое панель выключателя?
Коробка с автоматическим выключателем — это соединение между электросетью за пределами вашего дома и проводкой внутри. Эта главная сервисная панель является центральной точкой распределения, которая гарантирует, что все электрические розетки, приборы, освещение, отопление и многое другое получат необходимую мощность.
Электроэнергия поступает в коробку выключателя снаружи по так называемому служебному отводу либо от подземных линий электропередач, либо от опор электропередач. Оттуда электричество направляется в ответвления, которые питают ваш дом.
Другие названия, которые вы должны знать
Термин «панель выключателей» происходит от выключателей, которые контролируют питание каждой ответвленной цепи, выходящей из панели. Есть множество других имен. Вы можете обнаружить, что он упоминается как коробка автоматического выключателя, коробка выключателя, электрическая панель или электрическая сервисная панель. Как бы это не называлось, работает одинаково.
Как это работает
Автоматические выключатели выполняют важную функцию безопасности, отключая питание параллельных цепей при обнаружении перегрузки. Вот почему вы, возможно, столкнулись с срабатыванием (отключением) автоматического выключателя, когда вы подключили слишком много приборов на своей кухне.
Если вы достаточно взрослый или живете в гораздо более старом доме, вы можете быть знакомы с более старой версией этого блока предохранителей.
Предохранители выполняли ту же функцию в защите ответвленных цепей от перегрузок, но сгоревший предохранитель необходимо заменить, чтобы восстановить питание в цепи, а автоматический выключатель можно сбросить, просто щелкнув выключателем.
Емкость коробки выключателя
Самая важная характеристика, которую следует учитывать при выборе электрического щита, — это сила тока. Сила тока, или амперы, является мерой количества потребляемой электроэнергии. По мере того, как дома становились больше и в них использовалось больше электроприборов, увеличивалась сила тока панелей выключателей дома. Панели автоматических выключателей на 200 ампер в настоящее время широко распространены, но вы можете найти электрические панели или блоки предохранителей с номиналом всего 60 ампер в домах, построенных до середины 19 века.60-е годы.
Где мне найти коробку главного выключателя?
Если вам никогда не приходилось пользоваться панелью выключателей, вам может быть интересно, где она находится.
Есть несколько общих мест.
Гараж – обычное место, обычно размещаемое у наружной стены, где электроэнергия подается через сервисный ввод.
Если у вас есть подземная линия электропередачи, панель выключателя обычно находится в подвале .
Другие места, которые не так часто встречаются в домах на одну семью, но которые могут быть более вероятными в таунхаусах или дуплексах, находятся в коридоры нижнего этажа , кухонная кладовая или подсобное помещение .
Менее распространенное место, которое вы можете найти в некоторых старых домах, — это внешняя стена .
Загляните внутрь вашего электрического щита
Откройте дверцу вашего электрического щита и давайте осмотрим его.
То, что вы не видите
Когда вы открываете коробку, вы видите панель главного выключателя с несколькими переключателями. Под ним находится горячая шина и шина заземления.
Провода питания и заземления направляются к каждому из отдельных переключателей, которые вы увидите.
Главный выключатель
Вы увидите один переключатель в верхней части панели. Это главный прерыватель. Установите это значение в положение OFF, и вы отключите все электричество в своем доме.
Отдельные переключатели цепи
Первое, что вы, вероятно, заметите, открыв дверцу панели выключателя, — это два ряда пронумерованных переключателей. Это ваши автоматические выключатели — каждый управляет одной цепью в вашем доме. Выключатели обычно установлены в положение ON, что позволяет питанию проходить через цепь. Если переключатель установлен в положение OFF, питание не будет поступать в цепь.
На внутренней стороне дверной панели будет бумажная карточка с информацией, соответствующей номерам. Например, на карточке может быть написано «1 — Кухонные розетки». Переведите соответствующий переключатель из положения ON в положение OFF, и вы отключите питание от розеток на кухне.
К сожалению, нередко карта плохо написана или плохо читается! Вам и другому человеку стоит потратить время на изучение того, что контролируют все переключатели, и убедиться, что карта точна и разборчива, чтобы вы знали, как при необходимости отключить питание цепей, например, если вы заменяете розетки или настенного выключателя.
Однополюсные и двухполюсные выключатели
В вашей панели есть два типа автоматических выключателей.
- Однополюсные выключатели представляют собой одиночные выключатели, обычно с номинальной силой тока 15 или 20 ампер. Они распространены в большинстве бытовых цепей на 120 вольт.
- Двухполюсный выключатель представляет собой двойной выключатель (два выключателя подключены). Они имеют более высокие номинальные значения силы тока и предназначены для работы с напряжением 240 вольт. Они будут подключены к таким устройствам, как печи, водонагреватели, кондиционеры, зарядные станции для электромобилей и другие цепи, требующие высокого напряжения.
Вспомогательная панель
В некоторых случаях у вас может быть дополнительная панель рядом с основным блоком. Обычно это связано с тем, что в электрическую систему дома были внесены дополнения и потребовалась дополнительная мощность выключателя, или у вас есть надворные постройки, которые вы хотите использовать в более изолированной системе. Подпанель также распространена, когда резервный генератор находится в электрической цепи дома.
Размер, который вам нужен
Если вы читаете о панелях выключателей и их модернизации, вы можете увидеть обсуждение рейтинга панелей выключателей. Наиболее распространенные рейтинги, которые вы увидите в обсуждениях, — это 100 или 200 ампер. Эти рейтинги отражают электрическую мощность панели.
100-амперный
Они подходят только для небольших домов, которые не используют электричество для отопления или центрального кондиционирования воздуха. С панелью на 100 ампер вы можете обеспечить питанием освещение, розетки и бытовые приборы, но не более того.
200 ампер
Они являются стандартными для большинства новостроек и подходят для средних электрических потребностей. Если ваш дом особенно большой или требует больше электроэнергии, вам может потребоваться перейти на более крупную панельную коробку.
250 ампер
Эти панельные коробки используются для больших домов с большими потребностями в электричестве, особенно если электричество используется для отопления дома. Если вы модернизируете электрическую систему вашего текущего дома для размещения пристройки, мастерской или хозяйственной постройки, для которой требуется вспомогательная панель, вам также может потребоваться обновить основную панель до модели на 250 ампер или больше.
Признаки того, что ваш нынешний электрический щит не справляется с работой
Если вы, как и большинство людей, сталкивались с срабатыванием автоматического выключателя. Пора отключить блендер, перезагрузить выключатель и жить дальше.
Это пример того, как ваша панель выключателя выполняет свою работу, и если это случайная проблема, вам не о чем беспокоиться.
Но бывают и другие случаи, когда это не нормально, и некоторые другие сигналы о том, что ваша панель выключателя может быть перегружена или работает неправильно. Давайте посмотрим на некоторые из них.
Частое срабатывание выключателя
Случайное срабатывание выключателя не должно вызывать тревогу. Но если один или несколько автоматических выключателей в вашем доме необходимо регулярно сбрасывать, у вас действительно есть проблема. В некоторых случаях это можно легко исправить, заменив проблемный выключатель моделью с большей силой тока. Но разумно проконсультироваться с электриком, чтобы убедиться, что это приемлемый вариант для вас.
У вас все еще есть блок предохранителей
Если ваш дом достаточно старый и у вас все еще есть блок предохранителей, пора его заменить. Мало того, что автоматические выключатели безопаснее и проще в использовании, это также хорошее время для проведения всестороннего обследования вашей электрической системы квалифицированным подрядчиком по электротехнике.
Черные пятна или обгоревшие участки на панели или настенных розетках
Если вы заметили это, немедленно проверьте. Вероятно, у вас короткое замыкание или неисправность проводки в панели управления. Проблемы с электричеством являются основной причиной домашних пожаров, поэтому, пожалуйста, не позволяйте себе быть жертвой.
Запах гари возле щитка
Как обсуждалось выше, это может быть признаком неисправных или перегретых проводов в щитке. Немедленно проверьте его.
Проводка, которая кажется расплавленной
Задача ваших автоматических выключателей — предотвратить попадание избыточного тока в цепи вашего дома. Если проводка перегревается и плавится, ваши автоматические выключатели не справляются со своей задачей, а горячие провода могут испортиться. Немедленно проверьте их.
Шипящие звуки или горячие поверхности
Электрическая система в исправном состоянии должна работать тихо и без перегрева. Не медлите, если обнаружите эти опасные признаки.
Мигающие или приглушенные лампочки
Это признак того, что через ваш электрический щит проходит неравномерный поток электроэнергии. Это может произойти, когда проводка в панели или некоторые из отдельных автоматических выключателей находятся в плохом состоянии.
Во всех этих случаях вашим первым шагом должно быть обращение к квалифицированным, хорошо обученным электрикам и немедленное рассмотрение проблемы.
Когда следует модернизировать электрическую панель вашего дома?
Помимо проблемы безопасности, связанной со старой или неисправной панелью выключателя, есть несколько веских причин для модернизации, а установка новой панели выключателя может решить некоторые потенциально серьезные проблемы. Давайте рассмотрим некоторые из наиболее распространенных причин, по которым устанавливаются новые электрические панели.
Ваша текущая панель устарела или не может удовлетворить ваши текущие потребности
Мы уже касались этого вопроса.
Если в вашем доме все еще есть блок предохранителей или если вы обнаружите, что не можете удовлетворить потребности своего дома в электричестве, вам следует обновить его. В случае с блоками предохранителей один только возраст является веской причиной для обновления.
Если вы обнаружите, что постоянно перегружаете цепи и используете большое количество разветвителей и удлинителей, ваша система серьезно нуждается в обновлении, начиная с панели выключателя.
Вы добавляете домашний генератор
Добавление домашнего генератора и его безопасное использование потребует новой проводки и дополнительной панели к существующей панели. Эта подпанель будет отделять электроэнергию, поступающую в ваш дом от генератора, от электросети, обеспечивая отдельные электрические цепи для подключения генератора и обеспечивая безопасную работу генератора при необходимости.
Планируется пристройка к дому
Вы решили пристроить свой дом? Поздравляем! Но не забывайте, что вместе с увеличением площади вы также будете потреблять больше электроэнергии.
Обязательно оцените существующую панель и посмотрите, нужно ли вам изменить ее размер, чтобы увеличить электрическую мощность или место для дополнительных автоматических выключателей для новой проводки.
Вы добавляете выделенный домашний офис
Если вы добавили домашний офис, возможно, вы значительно увеличили свои потребности в электричестве. Это разумная идея связаться с электриком или подрядчиком по электротехнике, чтобы узнать, нужно ли вам заменить или улучшить существующую панель.
В разработке находятся апартаменты для свекрови
Добавление апартаментов для свекрови к вашему дому может стать прекрасным решением для нужд вашей семьи. Но если вы планируете добавить в апартаменты независимую систему отопления и охлаждения с использованием мульти-сплит-системы, вы должны быть уверены, что ваша существующая электрическая система сможет справиться с возросшими потребностями в электроэнергии и любыми другими электрическими дополнениями.
.
Модернизация до зарядной станции для электромобилей
Электричество вполне может стать будущим транспорта. Но вам нужно будет зарядить этот новый электромобиль, и самый быстрый способ сделать это дома — использовать зарядное устройство уровня 2, в котором используется цепь на 240 вольт. Это может стать большим дополнением к электрической системе вашего дома, особенно если вы начинаете с меньшей панели автоматического выключателя.
Всегда будьте осторожны
Быть мастером своими руками может быть очень приятно. Но разумно знать свои пределы. Если вы решите заменить или модернизировать электрическую панель, очень внимательно подумайте, можете ли вы сделать это самостоятельно.
Домашние электрические пожары и смертельные случаи – прискорбный факт. Если вы не совсем уверены, что знаете, что делаете при установке электрических систем, разумно доверить эту работу специалистам. В Team Enoch все наши технические специалисты хорошо обучены, и мы привыкли браться за проекты, начиная от небольших улучшений и ремонта жилых помещений и заканчивая крупными коммерческими проектами.
Если вы хотите оценить панель автоматического выключателя вашего дома на предмет текущей безопасности или если вы хотите модернизировать нашу систему для удовлетворения текущих или будущих потребностей, свяжитесь с нами, чтобы назначить встречу. Мы свяжемся с вами быстро, и оценки всегда бесплатны.
Самостоятельное добавление цепи
Будьте реалистичны при работе с электрической панелью. Но если вы сообразительны и готовы принять основные меры предосторожности, это может стать работой своими руками.
Сначала выключите главный выключатель панели, затем выкрутите винты, удерживающие панель, и снимите ее. Внутри вы увидите два больших наконечника с подключенными к ним черными проводами в верхней части панели. Никогда не трогайте их, так как они все еще живы!
Удалите металлическую заглушку на панели в том месте, где вы хотите установить новый выключатель. Вставьте кабель для новой цепи. Протяните кабель к месту установки нового выключателя и зачистите провода до длины, указанной в документации на выключатель.
Подсоедините провода к новому выключателю и зафиксируйте его на панели. Установите на место крышку панели, снова включите питание и проверьте цепь.
Маленькая панель с большой работой
Малоизвестный автоматический выключатель играет большую роль в вашем доме. Но если вы обнаружите, что замечаете это больше, чем в прошлом, это может быть признаком проблем. Если ваша система не соответствует вашим требованиям или вы замечаете необычную активность, не стесняйтесь обращаться к специалисту по электрике.
И если вы планируете сделать некоторые улучшения дома, связанные с вашей электрической системой, в первую очередь нужно проверить панель выключателя. Если у него нет необходимой мощности, вы можете столкнуться с проблемами и дополнительными расходами в будущем. Начните с панели выключателя при обновлении, и вы сделаете мудрый шаг!
Установка вспомогательной панели для отдельно стоящего здания
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
|
Нужно ли мне прокладывать заземляющий провод для вспомогательной панели на 200 ампер, которая находится на расстоянии 200 футов от главной панели? Заземление удаленной вспомогательной панели в отдельно стоящем здании. |
|
||||
Заземление вспомогательной панели в отдельно стоящем здании
Электрика Вопрос №1: Нужно ли мне прокладывать заземляющий провод для вспомогательной панели на 200 А, которая находится на расстоянии 200 футов от главной панели?
- Мой вопрос касается заземления вспомогательной панели: я устанавливаю вспомогательную панель на 200 А в существующую структуру, которая находится на расстоянии более 200 футов от основной панели.
- В конструкции установлен верхний заземляющий стержень (20-футовая арматура, привязанная к основной плите / опорной арматуре), и я также могу установить дополнительный заземляющий стержень снаружи.
- Вопрос: может ли конструкция стоять отдельно с собственной системой заземления? или мне нужно провести заземляющий провод обратно к главной панели.
- Я использую медный провод 2/0 в заглубленном ПВХ-канале, чтобы добраться от главной панели до конструкции.
Этот вопрос по электропроводке поступил от Денниса из Плейсервилля, Калифорния.
Электрика Вопрос №2:
Как правильно провести электропитание к дополнительной панели в сарае или пристройке?
Этот вопрос по электропроводке поступил от Криса, мастера на все руки в Джонс-Крик, штат Джорджия.
Ответ Дэйва:
Спасибо за вопросы по электропроводке.
Заземление удаленной вспомогательной панели в отдельно стоящем здании
Применение: установка вспомогательной панели в отдельном здании.
Уровень квалификации: продвинутый — лицензированный подрядчик по электротехнике — не рекомендуется домовладельцам.
Необходимые инструменты: Мешок электрика с ручными инструментами и различными электроинструментами, необходимыми для определенного метода установки электрооборудования.
Расчетное время: зависит от типа панели, местоположения и доступного доступа к области проекта.
Меры предосторожности: это обширный проект. Работа в электрическом щите сопряжена с опасностью возникновения дугового разряда и должна выполняться лицензированным подрядчиком по электротехнике.
Примечание. Установка сервисной панели электроснабжения должна производиться в соответствии с местными и национальными электротехническими нормами и при наличии разрешения и после проверки.
Заземление вспомогательной панели, находящейся в 200 футах от главной панели.
Электротехнические нормы и информация, которые следует учитывать при установке электрической вспомогательной панели в удаленном здании.
ТЕРМИНОЛОГИЯ
Следующие термины необходимы для этой темы.
EGC – Провод заземления оборудования
Это провод или проводник, который служит для соединения с землей.
Отдельно стоящее здание
Особые правила заземления и соединения применяются к отдельным зданиям (отдельно стоящим зданиям) или сооружениям, питаемым от фидеров или параллельных цепей.
NEC
Национальный электротехнический кодекс – Электротехнические нормы, которые обычно принимаются и применяются к проектам электропроводки в США.
Часть III Национального электротехнического кодекса (NEC), статья 250
находится в части III статьи 250 Национального электротехнического кодекса (NEC), в частности в статье 250.32.
Условия, влияющие на заземление подпанели
Следующие условия необходимо учитывать:
- УСЛОВИЯ:
Электрод заземления Имеется в здании или сооружении.
Если какой-либо из заземляющих электродов в 250.52(A) имеется в обслуживаемом здании или сооружении, они должны быть соединены вместе для формирования системы заземляющих электродов . Сюда входят электроды для водопроводных труб, заглубленные металлические опорные конструкции, которые квалифицируются как электроды, электроды в бетонном корпусе или любая другая система заземляющих электродов, которая квалифицируется как электрод. - СОСТОЯНИЕ:
Заземляющий электрод Отсутствует В здании или сооружении.
Если заземляющий электрод отсутствует, его необходимо установить .
Исключение из требования к заземляющему электроду в 250.32(A) применяется к зданию или сооружению, которое питается от одной ответвленной цепи, индивидуальной или многопроводной, которая включает в себя заземляющий провод оборудования.
ОСОБЫЕ СВЕДЕНИЯ
- В соответствии со статьей 250. 32(B)(1) NEC фидерная или ответвленная цепь, питающая отдельное здание или сооружение, как правило, должна иметь заземляющий проводник оборудования (EGC).
EGC может быть проводным или любым методом проводки, предусмотренным в Разделе 250.118, который квалифицируется как EGC.
Если EGC представляет собой проводной тип, его размеры должны соответствовать 250.122. - Исключение № 1 позволяет использовать заземляющий проводник (как правило, нейтраль) фидеров или ответвлений для заземления отдельных зданий или сооружений в определенных условиях.
- Во-первых, ЭГК не включается в цепь, питающую отдельное здание или сооружение.
- Во-вторых, между источником питания и пунктом назначения в обслуживаемом здании или сооружении отсутствуют непрерывные металлические пути.
32(B)(1) NEC фидерная или ответвленная цепь, питающая отдельное здание или сооружение, как правило, должна иметь заземляющий проводник оборудования (EGC). ВАЖНО:
Особые правила заземления и соединения применяются к отдельным зданиям или сооружениям, питаемым от фидера(ов) или ответвленной(ых) цепи(ей).
В таких зданиях или сооружениях, как правило, требуется заземляющий электрод, если только здание или сооружение не питается от одной ответвленной цепи и не отвечает требованиям, указанным в исключении к 250.
32(А).
УСЛОВНАЯ РЕЗЮМЕ:
- Система заземления отдельного сооружения
- Заземляющий провод не требуется в кабелепроводе, подающем питание на панель в отдельной конструкции.
- GES, Система заземляющих электродов должна быть предусмотрена в отдельной конструкции для вспомогательной панели.
- Провода заземляющего электрода для удаленной панели должны иметь размер в соответствии с таблицей NEC 250.66
- Поскольку в отдельно стоящем здании установлена система заземления, заземление и нейтраль должны быть соединены вместе на панели.
- NEC Статья 225.31 — Главный выключатель должен быть установлен, если на дополнительной панели имеется более шести автоматических выключателей.
Подробнее об установке вспомогательной панели
Электрические нормы для EMT и ПВХ-кабелепровода
Руководство по домашнему электрическому проводу
Электрический провод для дома и перечень используемых электрических деталей
3 90 для домашних проектов с информацией об электрических кодах служит руководством по выбору.
Коды домашней электропроводки
Электрические нормы и правила для домашней электропроводки
Электрические нормы Справочник, содержащий основные электрические нормы для заземления, панелей и услуг, а также подземной проводки.
Панель автоматических выключателей
Электрик объясняет панели автоматических выключателей с фотографиями. Панель домашнего автоматического выключателя содержит несколько автоматических выключателей, которые тщательно устанавливаются опытными электриками и подрядчиками по электротехнике.
Как установить и подключить вспомогательную панель
Как установить и подключить вспомогательную панель – фотографии и пояснения Описывает правильный и неправильный способ.
Вам также может быть полезно следующее:
|
||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
|
||||||||
…и многое другое.
Будьте осторожны и берегите себя — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток от Метки: Комментарии | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
Добавить комментарий
