Испытательные блоки (БИ) представляют собой штепсельные разъемы на четыре (БИ4) или шесть (БИ6) цепей для работы при номинальном напряжении до 220 В постоянного тока и 230 В переменного тока частотой 50 и 60 Гц в стационарных электроустановках при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 %. Они рассчитаны па номинальные ток 6 А, напряжение 220 В и частоту 50 или 60 Гц, ток в течение 1 с 300 А, испытательное напряжение 2500 В.
Испытательные блоки предназначены для подключения устройств релейной защиты и автоматики и измерительных приборов ко вторичным цепям ТТ, ТН, а также к источникам и цепям оперативного тока.

Конструкции четырехполюсного (рис. 6.11) и шестиполюсного испытательных блоков идентичны. Шестиполюсный испытательный блок имеет две дополнительные пары контактных пластин и соответственно большую длину.

Рис. 6.11. Испытательный блок типа БИ-4:

в— рабочая крышка: б — основание (разрез и план) испытательного блока; в — испытательная крышка; г — схема испытательного блока с вставленной испытательной крышкой и подключенным амперметром; 1 — пластмассовый корпус; 2— пластмассовая вставка: 3 — контактная пластина; 4 — корпус блока; 5 — сдвоенные главные контактные пластины; 6 — закорачивающая пластинка; 7 — зажимы для подключения вторичных цепей от ТТ или ТН или питающих цепей оперативного тока; 8 — зажимы для подключения устройств защиты или приборов; 9 — пружиня; 19 — пластмассовый корпус крышки; 11 — контактные пластины; 12 — зажимы для подключения испытательных’ схем или измерительных приборов; 13 — захват крышки

Испытательный блок состоит из следующих основных элементов; основания блока, рабочей, испытательной (ШК4 — штырь контактного разъема контрольный четырехполюсный, ШК6 — штырь контактного разъема контрольный шестиполюсный) и холостой (КХ4 — крышка холостая четырехполюсная, КХ6—крышка холостая шестиполюсная) крышек (последняя на чертеже не показана, она может быть получена путем отсоединения с помощью винта пластмассовой вставки 2 с контактными пластинами 3).
Кроме указанных элементов, с каждым блоком поставляются контактные закорачивающие пластинки 6 разной длины. Эти пластинки привинчивают к низу (внутри) основания блока для замыкания между собой любых двух или более главных пластин основания блока (на рисунке — три левые пластины), при этом между этими пластинками и правыми главными пластинами остается достаточный разрыв. Закорачивающие пластинки могут быть привинчены с разворотом на 180°; в этом случае они замкнут между собой правые главные пластины, и будут отделены промежутком от левых главных пластин.

Рабочая крышка в рабочем состоянии вставлена в основание испытательного блока. При этом каждая ее контактная пластина надежно замыкает между собой соответствующую ей пару сдвоенных главных контактных пластин основания блока, несколько раздвигая и в то же время размыкая их с закорачивающей пластинкой. В таком положении рабочей крышки осуществляется нормальная эксплуатация блока с включенными реле и приборами, при этом блок с крышкой должен быть опломбирован.
Для перехода на другой режим работы, например проверки релейной защиты, рабочая крышка после снятия пломбы заменяется испытательной, при этом размыкаются все цепи, отсоединяются реле и приборы и одновременно автоматически закорачиваются пластинкой 6 токовые зажимы ТТ.

Особое внимание следует уделять правильности снятия и установки в основание блока рабочей и испытательной крышек, а именно: плавно и без перекосов. Нарушение этого правила приводит к закорачиванию пластин и в ряде случаев к серьезным авариям.
В случае длительного пребывания блока без рабочей или испытательной крышки основание блока закрывается холостой крышкой для защиты его от пыли, а токоведущих частей — от прикосновения. Холостая крышка окрашивается в отличительный цвет.

При установке БИ в шкафах ОРУ шкафы должны быть оборудованы подогревом. Выводы БИ допускают подключение к ним жил сечением 2,5—4 мм².
Учитывая имеющиеся аварийные случаи при эксплуатации БИ, рекомендуют проверять перед включением блоков правильность установки закорачивающих пластинок в основание блока; при установке испытательной крышки особо тщательно проверять собранную схему, обращая внимание на недопустимость разрыва цепей ТТ. Примеры включения БИ в схемы приведены на рис. 2.5, 9.6 и 9.7.

Обслуживание БИ заключается в периодическом осмотре и поджатии контактных винтов; проверке испытательным напряжением.
Автоматические выключатели типа АП50Б применяются для защиты вторичных цепей постоянного и переменного токов от токов при перегрузках и коротких замыканиях. Эти автоматические выключатели рассчитаны для работы при температуре окружающего воздуха не ниже —40 °С (без выпадения росы и инея). Они предназначены для работы в продолжительном режиме при номинальном напряжении до 500 В переменного тока, частотой 50 Гц (двух- и трехполюсные) и 220 В постоянного тока (двухполюсные) для нечастых (до шести в час) оперативных включений и отключений электрических цепей и для защиты их при перегрузках и токах КЗ.

Автоматические выключатели состоят из кожуха, контактной системы, дугогасительного устройства, механизма свободного расцепления и расцепителей.
Выключатели могут иметь контакты вспомоглтельной цепи, являющиеся самостоятельным узлом, связа ным с траверсой главных контактов. Количество контактов вспомогательной цепи — один или два переключающих. Благодаря механизму свободного расцепления автоматическое отключение при перегрузках и КЗ происходит независимо от положения кнопки в этот момент. Нормально положение кнопки определяет положение контактов автоматического выключателя: при включенном положении кнопка утоплена, при отключенном — выступает из крышки.

В зависимости от назначения автоматического выключателя в нем устанавливают различные расцепители. Номинальные токи максимальных расцепителей: 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50 и 63 А.
Электромагнитный максимальный расцепитель предназначен для защиты от токов КЗ, он состоит из электромагнита, притягивающего якорь при токах, превышающих уставку на ток срабатывания, вследствие чего происходит мгновенное отключение автоматического выключателя.

Электромагнитные расцепители имеют следующие номинальные уставки тока мгновенного срабатывания (отсечки): 3,5/ном и 10/ном. Автоматический выключатель поставляется с отсечкой, имеющей по заказу любую из двух уставок.
Тепловой максимальный расцепитель тока предназначен для защиты цепи от токов перегрузок и КЗ. Основным элементом расцепителя служит биметаллическая пластинка. Нагреваясь проходящим через нее током, она изгибается, освобождая защелку, что приводит к срабатыванию автоматического выключателя с выдержкой времени, имеющей обратную зависимость от тока.

Токи тепловых расцепителей можно регулировать в условиях эксплуатации поворотом рычага от номинального значения до 0,6 номинального с допустимым отклонением по току ±25 % для любого положения.
Автоматический выключатель допускает повторное включение через 2 мин после отключения его тепловым расцепителем.

Автоматические выключатели выпускаются также с дополнительными расцепителями (встроенными в выключатель вместо одного из электромагнитных расцепителей):
с расцепителем минимального напряжения 110, 127, 220, 380, 400 и 415 В переменного тока, 50 Гц;

с расцепителем максимального тока в нулевом проводе (начиная с номинального тока фазных расцепителей 16 А), при этом ток продолжительного режима в нулевом проводе не должен превышать 60 % номинального тока фазы;
с расцепителем дистанционного отключения с питанием отключающей катушки расцепителя от сети 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного тока, частотой 50 Гц.

Комбинированные расцепители состоят из электромагнитного и теплового расцепителей и осуществляют защиту как от токов КЗ, так и от токов перегрузок.
Выключатели без расцепителей являются неавтоматическими выключателями. Потребление мощности автоматическим выключателем составляет 7 Вт на каждый полюс. Зажимы главных контактов АП50Б допускают подключение медных и алюминиевых жил проводов (кабелей) сечением до 6 мм², а также медных проводов (кабелей) сечением до 16 мм² и алюминиевых до 25 мм² с помощью кабельных наконечников.
В условиях эксплуатации автоматические выключатели периодически осматриваются. Частичная проверка аппаратов проводится не реже 1 раза в два года.

Промежуточное реле типа РП252 предназначено для работы в цепях постоянного тока напряжением 220, 110, 48 и 24 В при температуре окружающего воздуха от —20 до +40 °С. Реле применяется в схемах защиты и автоматики в случаях, когда требуется замедление реле при возврате (рис. 6.12).

Рис. 6.12. Промежуточное реле типа РП-252:

1 — цоколь; 2 — кожух: 3 — электромагнит; 4 — медные шайбы; 5 — обмотка; 6 — якорь; 7 — скоба для крепления якоря к электромагниту: 8 — регулировочный винт якоря. 9 — колодка; 10 — неподвижные контакты на колодке; 11 — подвижной шток; 12 — контакты на штоке; 13 — возвратная пружина

Рис. 6.13. Промежуточное реле РП-23:

1 — цоколь; 2 — кожух; 3 — электромагнит; 4 — обмотка; 5 — якорь; 6 — хвостовик якоря; 7 — неподвижные контакты; 8 — подвижная контактная система; 9 — возвратная пружина; 10 — упор; 11 — регулировочные пластины

Реле имеет следующие данные; длительно допустимый ток замыкания контактов не менее 5 А; напряжение срабатывания не более 70 %; потребляемая мощность не более 7 В-А; реле выдерживает длительно напряжение.
Промежуточное реле типа РП23 предназначено для работы в цепях постоянного тока напряжением 220, 110, 48 и 24 В при температуре окружающего воздуха от —20 до +40°С. Реле применяется в схемах защиты и автоматики (рис. 6.13).

Реле имеет следующие данные: длительно допустимый ток замыкания контактов не менее 5 А; напряжение срабатывания при температуре (20±5) °С не более 70 % t/ном; напряжение возврата не менее 3 %, время срабатывания при номинальном напряжении не более 0,06 с; потребляемая мощность не более 6 В-А; реле выдерживает длительно напряжение 1,1Ном.
Промежуточное реле серий РП16, РП17 и РП18 предназначены для применения в схемах релейной зашиты и автоматики напряжением до 250 В постоянного и переменного тока.

Реле работает при температуре окружающего воздуха от —40 до +55 С.
Реле имеют большое количество модификаций и в дальнейшем заменят применяемые в настоящее время промежуточные реле типов РП23, РП25, РП251, РП252, РП256, РП232, РП233, РП255, а также серии РП220.

Реле серии РП16 — незамедленные, с временем включения не более 50 мс, имеют следующие исполнения: с включающей катушкой постоянного тока напряжением 12, 24, 48, 110, 220 В или на ток 0,5; 1; 2; 4; 8 А; с включающей катушкой переменного тока напряжением 100, 127, 220, 380 В; с удерживающими обмотками постоянного тока или напряжения или без них; с контактной системой, имеющей не более шести контактов.
Реле типов РП16-1 и РП16-7 заменяют соответственно реле типов РП23 и РП25; реле типов РП16-2, РП16-3, РП16-4 — соответственно реле типов РП232, РП233, РП255.

Реле серии РП17 — незамедленные, с временем включения не более 11 мс; с включающей катушкой постоянного тока напряжением 24, 48, 110, 220 В; с удерживающими обмотками тока или без них; с контактной системой, имеющей не более четырех контактов. Реле серии РГХ17 заменяют реле серии РП220.
Реле серии РП18 с полупроводниковой схемой замедления до 0,25 с при включении или до 2 с при отключении имеют следующие исполнения: с включающей катушкой постоянного тока напряжением 24, 48, 110, 220 В или на ток 0,5; 1; 2; 4; 8 А; с включающей катушкой переменного тока напряжением 100, 127, 220 В; с удерживающими обмотками постоянного тока или напряжения или без них; с контактной системой, имеющей не более шести контактов.

Регулирование времени замедления реле — плавное и осуществляется с помощью резистора, расположенного на печатной плате блока замедления. Поворотом движка по часовой стрелке производится увеличение, а против часовой стрелки — уменьшение времени замедления реле. Реле типа РП18-1 заменяет реле РП251; реле типа РП18-6 заменяет реле типа РП252.
Номинальное напряжение контактов 24—220 В.

Наименьший рабочий ток, коммутируемый контактами при напряжении 24 В, составляет 0,05 А.
Контакты реле обеспечивают включение трех параллельно соединенных электромагнитов типа BB-400-I5, применяемых для включения и отключения высоковольтных воздушных выключателей, каждый из которых потребляет ток 13,5 А в форсировочном режиме. Отключение электромагнитов осуществляется вспомогательными контактами выключателя.

Измерительные преобразователи в последние годы широко применяются на энергетических объектах для измерения тока, напряжения и мощности путем линейного преобразования их в цепях переменного тока в унифицированный выходной сигнал постоянного тока, линейно изменяющийся в интервале от 0 до 5 мА при изменении измеряемого параметра от 0 до его номинального значения в данной цепи.
Для измерения переменного тока применяют преобразователь типа Е842. Номинальные значения входных сигналов 0,5; 1,0; 2,5 и 5 А, т. е. преобразователь может быть подключен к ТТ со вторичным током 1 или 5 А. Если преобразователь используется для подключения показывающего прибора, а ТТ по каким-либо условиям выбран с первичным током, намного превышающим номинальный ток объекта (например, на электродвигателях 6—10 кВ по условиям динамической и термической стойкости или на трансформаторах по требованиям релейной защиты, подключаемой к этому же ТТ), то стрелка показывающего амперметра будет отклоняться не более чем до воловины шкалы. В таких случаях следует выбирать измерительный преобразователь с входным сигналом, равным половине номинального вторичного тока ТТ (5 А при ТТ со вторичным током 2,5 А при ТТ со вторичным током 5 А). При этом вторичный показывающий прибор, подключаемый к выходу преобразователя, должен выбираться со шкалой, соответствующей номинальному току объекта, но не трансформатора тока.

Для измерения переменного напряжения используется преобразователь типа Е825. Диапазоны входного сигнала: 0—125 В, 75—125 В.
Для измерения активной мощности па генераторах блока, рабочих трансформаторах питания РУ СН 6 кВ, вводах резервного питания секций РУ СН 6 кВ применяются преобразователи типа Е748, Они имеют номинальный входной сигнал тока 5 А, напряжения 80— 120 В.

Для измерения активной и реактивной мощности применяются преобразователи типа Е849. На выходе преобразователя образуются два гальванически не связанных унифицированных выходных сигнала постоянного тока.
Диапазон выходного сигнала от —5 до +5 мА. Для преобразователей Е825, Е849 должно предусматриваться питание от сети переменного тока напряжением 220 В. Отдельные модификации преобразователя Е849 рассчитаны на питание от измерительных цепей ТН. Унифицированный выход позволяет использовать эти преобразователи для ввода непрерывной информации в ЭВМ о параметрах объекта.

В качестве сумматора активной или реактивной мощности, вырабатываемой всеми агрегатами электростанции, применяется суммирующий измерительный преобразователь типа Е831, выпускаемый на десять и пять входов. Для него также должно предусматриваться питание от сети переменного тока напряжением 220 В.
Потребляемая мощность измерительного преобразователя от источника питания при номинальном напряжении источника питания не превышает 10 В-А.

На рис. 6.14 приведена схема измерения активной и реактивной мощностей генераторов электростанции с применением измерительных преобразователей.
Обслуживание измерительных преобразователей заключается в выполнении профилактических и плановых осмотров и ремонтов. Профилактические проверки и осмотры производятся не реже 1 раза в 3 мес. При этом проверяются состояние заземляющего соединения, отсутствие механических повреждений и затяжка зажимов; удаляются пыль и грязь,

В программу плановой проверки входит проверка состояния изоляции мегаомметром 500 В в течение 1 мин.
Аналоговые сигнализирующие контактные приборы (АСК) со специальной конструкцией измерительного механизма и узкопрофильным корпусом дают возможность намного уменьшить габаритные размеры приборов, вследствие чего они занимают в 5 раз меньше места па щите, чем обычные щитовые приборы, сохраняя при этом длину шкалы без ухудшения качества отсчета Эти приборы удобно группируются, облегчая взаимное сопоставление контролируемых параметров, и могут встраиваться в мнемосхемы. Это дает возможность в ряде случаев отказаться от щитов, сосредоточивая всю информацию на пультах, что улучшает обозреваемость и облегчает работу оператора (рис. 6.15).

Рис. 6.14. Схема измерения активной и реактивной мощностей генераторов электростанции с применением измерительных преобразователей:
1 — к ЭВМ; 2 — к ваттметру на ЦЩУ; 3 — к цепям телеизмерения; 4 — к вармегру на ЦЩУ; 5 — измерительный преобразователь типа Е-748; SDIP — датчики суммарной активной и реактивной мощностей; 2PW1 — регистрирующий ваттметр суммарной активности мощности; 2PW2 и tPVA — ваттметр и варметр суммарной активной и реактивной мощностей

Рис. 6.15. Узкопрофильный прибор горизонтального исполнения типа АСК:

а — общий вид; б — монтаж на панели; 1 — корпус литой алюминиевый; 2 — крышка; 3 — патрон для лампы с фокусирующим цоколем; 4 — крышка патрона; 5 — штепсельный разъем; 6 и 15 — регуляторы светофильтров; 7 — шкала: 8 — наличник шкалы из стекла и рамки; 9 — прозрачный матовый экран; 10 — световой указатель; 11 и 14 — светофильтры; 12—прозрачная полоса под экраном; 13 —корректор

С помощью расположенных за шкалой прибора специальных цветных светофильтров при выходе контролируемого параметра за установленные пределы у светового указателя автоматически изменяется цвет (например, на красный или зеленый). Использование этого свойства в качестве дополнительного источника информации существенно облегчает наблюдение за показаниями приборов, так как оператор, взглянув на группу приборов, сразу замечает и определяет, какие параметры отклонились от нормы.
При необходимости приборы снабжаются фоторезисторами, устанавливаемыми вместе со светофильтрами таким образом, чтобы световой указатель при отклонении за заданные пределы осветил резисторы, которые с помощью внешних релейных устройств дают возможность включить дополнительную сигнализацию (например, звуковую) или осуществить автоматическое регулирование контролируемого процесса.

В корпусе приборов размещены измерительный механизм (магнитоэлектрический, электромагнитный или ферродинамический в зависимости от измеряемой величины), подвижная часть которого снабжена зеркалом, оптическая система и элементы измерительной схемы. В патроне помещается лампа мощностью 3 Вт с фокусирующим цоколем типа ОП6-3, обеспечивающая яркое освещение указателя. Питание ламп прибора производится от любого источника постоянного или переменного тока напряжением 5—6 В. Подключение измерительной цепи, питание осветительной лампы и соединение с добавочными устройствами производятся с помощью штепсельного разъема.
Каждый прибор имеет следующие модификации: А — указывающий, С — сигнализирующий, К — трехпозиционный контактный, КП — двухпозиционный с правым контактом, КЛ — двухпозиционный с левым контактом.

Приборы работают при температуре окружающего воздуха от —30 до +50 °С и относительной влажности 90 % при 30 °С.
Групповая сигнализация применяется в случае необходимости иметь, кроме световой сигнализации, дополнительную, например звуковую, контролирующую параметры нескольких приборов и сигнализирующую о выходе их за установленные для них пределы. С этой целью подключают группу узкопрофильных приборов к блоку сигнализации, при этом фоторезисторы приборов подключаются параллельно на вход блока так, что, если световой указатель любого из приборов осветит фоторезистор, это вызовет срабатывание блока и включение дополнительного сигнала.

В схему групповой сигнализации могут быть включены любые находящиеся на щите приборы. Помимо сигнализации о выходе контролируемой величины за установленные пределы возможно автоматическое ее регулирование.
Многоканальные приборы на три, четыре или восемь каналов предназначены для одновременного контроля параметров, имеющих одинаковый диапазон измерения в различных точках объекта или в нескольких объектах. Приборы выпускаются на следующие пределы измерения: 1; 1—0—1; 5—0—5; 20; 20—0—20 мА; 1; 1—0-1; 10—0—10 В.

Основой многоканальных приборов являются модули. Каждый модуль содержит четыре самостоятельных измерительных механизма с общей лампой и общей оптической системой.
В случае необходимости из модулей может быть собран прибор с любым числом каналов. Световые указатели образуют на шкале график, что облегчает сопоставление измеряемых параметров.

Многоканальные приборы занимают в 2 раза меньшую площадь на щитах, чем равное по числу каналов количество узкопрофильных приборов.
Многоканальные приборы типа АСК (от 1 до 12 шкал) со световым указателем могут найти применение в контрольных пультах и щитах. В частности, с их помощью можно производить контроль «по вызову» различных параметров, измеряемых с помощью датчиков с унифицированным выходом постоянного тока (рис. 6.16).

Рис. 6.16. Многоканальные приборы АСК

Назад
Вперед

Назад
Вперед

Вы здесь:
Главная
Книги
Архивы
Эксплуатация электрических машин и аппаратуры

Читать также:

Архивы 2001
Рабочее место при монтаже и наладке вторичных цепей
Эксплуатация электрических систем
Эксплуатация генераторов, синхронных компенсаторов
Область применения электростанций собственных нужд, режимы работы, основные требования

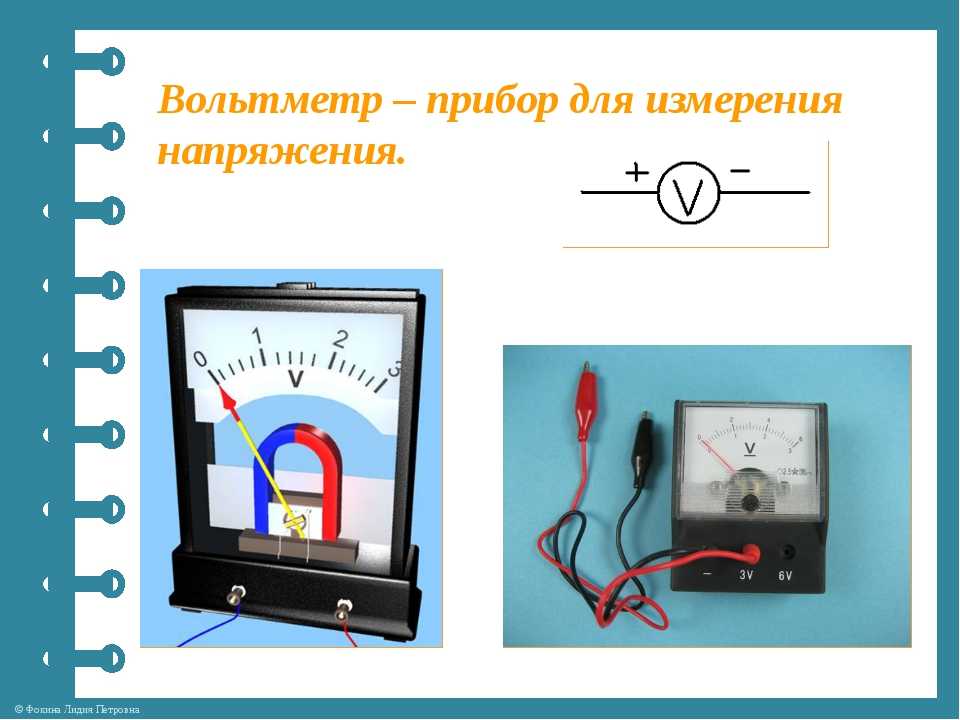

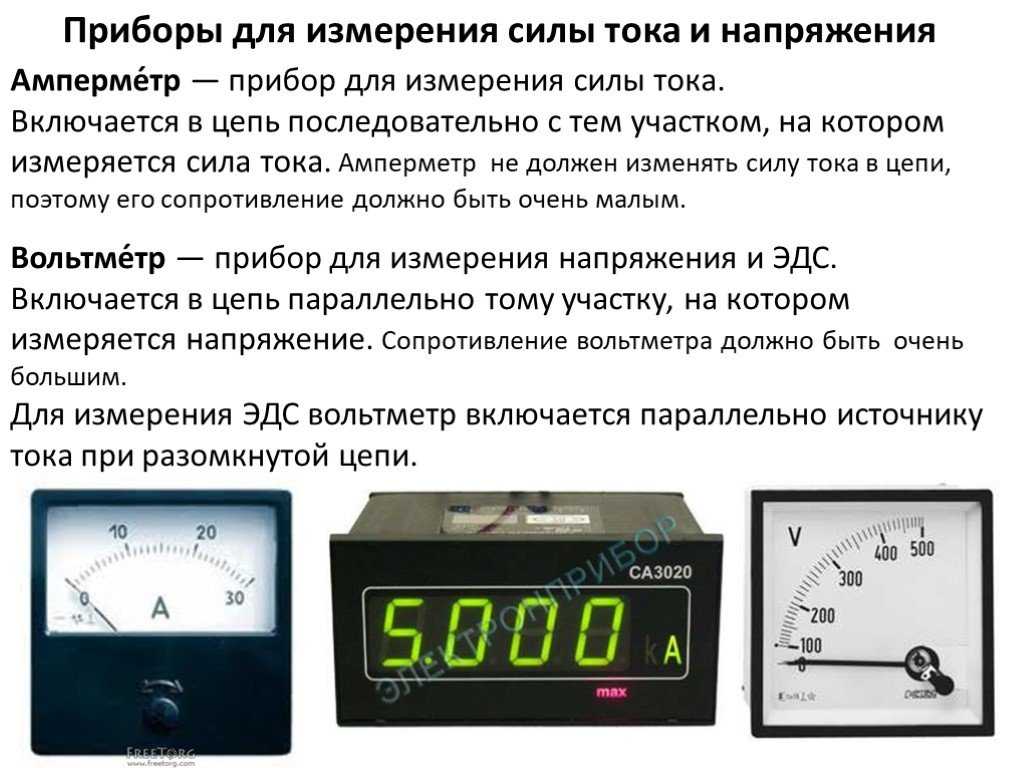

Универсальные измерительные приборы: обзор

Выберите страну

Выберите регион

Выберите город

Существует большое число измерительных приборов, используемых для выполнения строго определенных работ: обслуживания телефонных и вычислительных сетей, тестирования кабельных линий, измерения параметров питающей сети. Каждый из них идеально подходит для выполнения специфического набора измерений, но не более того. Поэтому ремонт или наладка различных устройств невозможны без обычных измерительных приборов: мультиметров, осциллографов, универсальных и специальных генераторов, частотомеров, измерителей RLC, логических анализаторов.

Сегодня большинство из этих приборов выпускается в настольной, переносной и носимой модификациях. Поэтому такой прибор всегда можно подобрать в соответствии с любыми предполагаемыми условиями работы: от лабораторных до полевых, с питанием от сети переменного тока, бортовой сети или батарей. А принципиальные отличия приборов различного исполнения касаются, пожалуй, всего двух моментов: класса точности и возможности интеграции в измерительные комплексы. Обычно носимые модификации имеют и точность похуже, и набор сервисных функций попроще, но для рассматриваемой области применения их чаще всего оказывается достаточно, да и внедрение цифровой обработки сигналов меняет эту ситуацию.

Область применения измерительных комплексов с компьютерным управлением ограничена, как правило, научными экспериментами и различными серийными испытаниями. Именно там важное значение имеет автоматизация процесса сбора и обработки результатов измерений. В зависимости от класса прибора взаимодействие с компьютером осуществляется через разные интерфейсы, чаще всего RS-232 или GPIB. Первого вполне достаточно для вывода результатов на принтер или компьютер. Второй позволяет объединять приборы в сложные измерительные комплексы с возможностью полного управления ими. Обычно для этих целей используется стандартный набор команд (Standard Commands for Programmable Instruments, SCPI) или более широкий нестандартный набор, поддерживаемый только производителем. Кроме того, приборы могут иметь модели в виде модулей, интегрируемых в систему на уровне компьютерной шины (например, ISA или PCI). Такие возможности нужны редко, например для автоматизации процесса регулировки при крупносерийном производстве.

Кроме упомянутых, знать которые нелишне, но иметь дело с которыми приходится нечасто, мы хотели бы остановиться на трех важных моментах, на которые стоит обратить внимание при выборе конкретного прибора. Первый — это защита входов. Уж слишком велик риск выхода прибора из строя из-за неправильного подключения во время работы. Второй момент — простота управления. Гораздо проще использовать прибор, у которого управление реализовано по принципу «одна кнопка — одна функция», чем прибор с меню. Третий — комплект поставки. Если прибор поставляется без необходимых аксессуаров (шнуров, щупов, зажимов, аттенюаторов, делителей, футляра или защитного чехла и т. п.), то его использование становится проблематичным.

МУЛЬТИМЕТРЫ И ОСЦИЛЛОГРАФЫ

Мультиметр и осциллографы — одни из самых распространенных приборов. С каждым днем число интегрированных в них основных (предназначенных для измерения различных физических величин) и дополнительных (расчетных и сервисных) функций растет. Более того, с точки зрения своих возможностей эти приборы становятся все ближе. Осциллограф может иметь встроенный мультиметр, а мультиметр — возможность отображения измеряемого сигнала. Конечно, пока рано говорить о неком новом мультиметроосциллографе (или осцилломультиметре, если вам угодно). До этого еще далеко. Но с дальнейшим развитием элементной базы, особенно цифровых сигнальных процессоров, их появление станет неизбежным. А пока эти приборы будут по отдельности рассмотрены ниже. К сожалению, из-за ограниченности объема рубрики, о большинстве прочих будет приведена лишь краткая информация.

ТОКОВЫЕ КЛЕЩИ

Сами по себе токовые клещи никаких измерений не выполняют, они лишь преобразуют одну величину в другую. Для измерения тока обычным амперметром его (или шунт) требуется включить в разрыв цепи, что не только неудобно, но и не всегда возможно. Токовые клещи позволяют измерять силу тока бесконтактным способом — достаточно охватить ими провод. Широкая гамма этих приспособлений отличается типом датчика (трансформатор тока и/или датчик Холла), видом измеряемого тока (соответственно, переменный и/или постоянный и композитный), величиной измеряемого тока (от 100 мА до 2000 А), рабочим диапазоном частот (обычно 40 Гц — 1 кГц, реже от 0 до 100 кГц), максимальным диаметром охватываемого провода. Чаще всего токовые клещи встраиваются в мультиметр, но могут выполняться и в виде отдельного приспособления для измерений в труднодоступных местах.

Кроме измерения тока клещи могут использоваться для бесконтактного измерения частоты и мощности в цепях переменного (однофазных или трехфазных) и постоянного тока.

ИЗМЕРИТЕЛИ RLC

Конечно, мультиметры могут измерять те же параметры, что и измерители RLC, но в узком диапазоне и с невысокой точностью. Поэтому в некоторых случаях без специализированных приборов не обойтись. Кроме оценки значений сопротивления, индуктивности, емкости, тангенса угла диэлектрических потерь и добротности при разных напряжениях и на нескольких рабочих частотах измерители RLC могут, например, вычислять усредненное по нескольким измерениям значение и сортировать элементы по допуску.

ГЕНЕРАТОРЫ

Этот вид приборов используется гораздо реже и, в основном, при отладке и испытаниях различных устройств. Генераторы делятся на низкочастотные, высокочастотные и функциональные. Первые формируют синусоидальный сигнал или меандр с частотой от нескольких герц до сотен килогерц, вторые — с частотами до сотен мегагерц с возможностью модулирования сигнала по заданному закону внешним или внутренним сигналом. Функциональные генераторы формируют сигналы сложной формы (синус, прямоугольник, треугольник, пила, трапеция) в диапазоне частот до десятков мегагерц с заданной скважностью, а также цифровые сигналы с уровнями ТТЛ и КМОП. Некоторые модели могут работать как генераторы качающейся частоты (по заданному закону) или формировать простейший амплитудно- или частотно-модулированный сигнал.

ЧАСТОТОМЕРЫ

Частотомеры также используются нечасто. По большей части функции встроенного в мультиметр частотомера оказывается достаточно. Но в тех случаях, когда нужен точный результат или внешнее управление, без специального прибора не обойтись. Такие частотомеры могут измерять частоту, период и скважность периодических сигналов, определять длительность интервалов, осуществлять эталонный отсчет времени. Сложные модели предусматривают возможность вычислительной обработки результатов совокупности измерений и несколько каналов для реализации сложных алгоритмов запуска счета, обработки сигналов с разными параметрами или выполнения относительных измерений.

ЛОГИЧЕСКИЕ АНАЛИЗАТОРЫ

Обычный осциллограф позволяет исследовать простые цифровые и аналоговые цепи. Но даже четырехканальный осциллограф не позволит проанализировать ситуацию в сложных цифровых схемах, когда сигналы требуется фиксировать одновременно на большом количестве шин. В таких случаях применяются логические анализаторы. По сути, это многоканальные (16, 32 или 64) осциллографы с единой для всех каналов системой синхронизации, входы которых рассчитаны на цифровые сигналы с заданными уровнями логических нуля и единицы. Кроме выполнения всех функций обычного осциллографа эти приборы, например, позволяют производить логические операции с входными сигналами каналов или преобразовывать сигналы в шестнадцатеричные цифры.

АНАЛИЗАТОРЫ СИГНАТУРЫ

Измеритель вольт-амперных характеристик (ВАХ) — достаточно редкий прибор. У большинства инженеров он ассоциируется с лабораторными работами по физике полупроводников. Однако с его помощью можно тестировать любые компоненты, не выпаивая их из плат и не подавая на плату питание. Чтобы снять ВАХ, т. е., по сути, аналоговую сигнатуру, входы прибора достаточно подключить к тестируемым выводам компонента и подать небольшое напряжение. Каждый вид компонентов имеет известный и характерный именно для него тип ВАХ. А раз так, то снятие ВАХ позволяет протестировать дискретный компонент или ИМС (точнее, внутреннюю цепь, подключенную к ее определенному выводу) и, если значение ВАХ отличается от нормы, сделать вывод о его неисправности. С помощью этого прибора неисправные компоненты можно отыскать, не только не имея схемы, но и не представляя принципов работы устройства. Анализаторы аналоговой сигнатуры становятся все более популярными, и эту функцию стали встраивать даже в мультиметры с графическим дисплеем. Недостаток же данного метода заключается в невозможности тестирования внутренних цепей ИМС, однако большинство неисправностей приходится на их внешние цепи.

Цифровые сигнатурные анализаторы лишены этого недостатка, они записывают импульсные последовательности в заданной точке и преобразуют их для удобства сравнения в шестнадцатеричные числа. Эти приборы встречаются еще реже, так как их применение невозможно без знания правильной сигнатуры и условий ее получения и, следовательно, ограничено крупносерийным производством.

К сожалению, мало купить подходящий прибор, его нужно периодически поверять. Но чаще всего, этот вопрос пока остается без внимания… Поверка стоит сегодня весьма дорого, да и мест, где ее могут выполнить качественно, осталось немного. Поэтому многие предпочитают экономить на этой статье расходов. В итоге в большинстве организаций приборы не поверялись с начала перестройки или с момента их приобретения. Надежды на имеющиеся эталоны и калибраторы необоснованны — их тоже нужно поверять…

Что такое испытание защитных устройств и как оно проводится

Оборудование, применяемое в системах электроснабжения для обнаружения ненормальных и недопустимых условий и инициирования соответствующих корректирующих действий. К таким устройствам относятся молниезащитные разрядники, устройства защиты от перенапряжения, плавкие предохранители и реле с соответствующими автоматическими выключателями, реклоузерами и т. д.

Время от времени возникают нарушения нормальной работы энергосистемы. Они могут быть вызваны природными явлениями, такими как молния, ветер или снег; падающими предметами, такими как деревья; контактами с животными или жеванием; случайными средствами, связанными с безрассудными водителями, непреднамеренными действиями обслуживающего персонала или другими действиями человека; или условиями, создаваемыми в самой системе, такими как скачки напряжения при переключении, колебания нагрузки или отказы оборудования. Поэтому в энергосистемах должны быть установлены защитные устройства, чтобы обеспечить непрерывность электроснабжения, ограничить травмы людей и ограничить повреждение оборудования при возникновении проблемных ситуаций. Защитные устройства применяются соразмерно степени защиты, желаемой или необходимой для конкретной системы.

Зачем проводится тестирование защитных устройств?

Системы защиты играют ключевую роль в безопасной и надежной работе современных электроэнергетических систем. Правильно работающие защитные устройства помогают поддерживать безопасность системы и защищать активы от повреждений. Для обеспечения надежной работы реле защиты, а также устройства управления повторным включением должны испытываться на протяжении всего их жизненного цикла, от первоначальной разработки до производства и ввода в эксплуатацию до периодического технического обслуживания в процессе эксплуатации. Наше испытательное оборудование идеально подходит для каждой из этих фаз жизненного цикла и для любой среды. Как надежный долгосрочный партнер, мы предлагаем самые современные решения для тестирования, которые постоянно развиваются и поддерживаются, чтобы помочь вам идти в ногу со все более сложными требованиями ваших систем.

Что делается при тестировании защитных устройств?

Молниезащита – средство защиты оборудования, сооружений и людей от воздействия близких или прямых молний. Принимая во внимание, что защита от перенапряжения обеспечивает защиту оборудования от воздействия более отдаленных событий молнии или аномалий энергосистемы. Для проверки защитных устройств используются пять основных процедур.

Испытания напряжения фиксации

При возникновении переходного процесса УЗИП сопротивление изменяется от очень высокого значения в режиме ожидания до очень низкого значения проводимости. Переходный процесс поглощается и фиксируется на определенном уровне, защищая чувствительные электронные схемы и отводя энергию переходного процесса на землю. Нормированный импульс тока 8/20 мкс определен в стандартах IEC 61643-1 и IEC61180-1 .

Испытания на устойчивость к импульсным перенапряжениям
Испытания на устойчивость к импульсным перенапряжениям предназначены для оценки способности варисторов выдерживать максимальный пиковый ток. Стойкость к перенапряжению приблизительно пропорциональна размеру (диаметру) диска варистора. Уровни энергии намного выше, чем при испытаниях напряжения фиксации с уровнями импульсов в диапазоне десятков килоампер.

Испытания на поглощение энергии
Всплески высокой энергии обычно генерируются индуктивными разрядами двигателей и трансформаторов. Поглощение энергии в УЗИП представляет собой интегральный ток, протекающий через УЗИП, и напряжение на УЗИП. Импульсные токи относительно большой продолжительности необходимы для проверки максимальной способности УЗИП поглощать энергию. Вместо двойных экспоненциальных сигналов иногда используется прямоугольная волна длительностью 2 мс.

Комбинированные волновые тесты
События перенапряжения могут быть вызваны явлениями молнии, переходными процессами переключения или срабатыванием защитных устройств в системе распределения электроэнергии. На сам выброс влияет выбранный путь распространения, поэтому импульсы от одного и того же события могут иметь разные формы в зависимости от того, где проводится измерение. Комбинированные генераторы волн ( CWG ) имитируют перенапряжение в линиях электропередач вблизи здания или внутри него.

Испытания на рабочий цикл (воспламеняемость)
На варистор подается серия импульсов для оценки максимального номинального рассеяния. Превышение максимального номинального рассеяния приведет к выходу из строя защитного устройства. Может возникнуть риск воспламенения. Импульс тока 8/20 мкс накладывается на питание от сети

Как мы проводим испытания защитных устройств?

Базовые устройства способны распознавать и определять плавкие предохранители, защитные реле, устройства отключения выключателя и ограничители перенапряжения, а также понимать их различия и применение. Распространенной ошибкой специалистов по тестированию реле является использование запасных выходов, дисплеев и/или светодиодов для проверки срабатывания и временных характеристик и игнорирование выходной логики в рабочем состоянии, полагая, что они используют те же элементы в своих уравнениях испытаний, что и окончательная логика.

В зависимости от защитного устройства испытания различаются соответственно:

Низковольтные выключатели
Они проводят ток до тех пор, пока номинальное значение тока проходит через цепь к подключенной к ней нагрузке. Даже при малейшем контакте происходит проводимость тока. Но как только выключатель обнаруживает чрезмерно большую величину, которая не лежит в его рабочем диапазоне (что можно проверить по номиналам автоматического выключателя), расцепитель срабатывает на биметаллическую планку и контакт размыкается и сразу же продолжается протекание тока. остановлен. В дополнение к функции безопасности, он также обеспечивает своего рода изоляцию напряжения в цепи и удерживает поток после того, как ток сохраняет свое надлежащее значение.

Полевые испытания и калибровка полупроводниковых расцепителей могут выполняться методом подачи первичного или вторичного тока. Координационное исследование представляет собой организованную работу по достижению оптимальной защиты системы распределения электроэнергии путем определения соответствующих типоразмеров, номинальных значений силы тока и настроек устройств защиты от перегрузки по току. При возникновении перегрузки по току в правильно скоординированной распределительной системе сработает только ближайшее к месту повреждения защитное устройство. Проверка вторичного впрыска выполняется с использованием специально разработанного блока питания. Следует отметить, что метод вторичной подачи проверяет только логику полупроводникового расцепителя и не проверяет датчики тока, проводку или компоненты управления током выключателя. Большинство полупроводниковых расцепителей имеют клеммные колодки, оснащенные тестовыми разъемами для проведения калибровочного теста. Тестовый комплект позволяет проверить работу полупроводникового расцепителя без использования первичного тока. Тестовый комплект будет пропускать ток, достаточный для проверки любой желаемой точки калибровки. Выключатель должен быть обесточен перед проверкой работы полупроводниковых расцепителей. Если тестовый набор показывает, что полупроводниковый расцепитель не работает должным образом, расцепитель следует заменить.

Метод подачи первичного тока обычно предпочтительнее, поскольку при этом методе проверяются датчики и проводка, а также токопроводящий путь в выключателе. При проверке выключателей с полупроводниковыми расцепителями рекомендуется выполнять первичную проверку одновременно на всех трех фазах. Если трехфазное первичное тестирование нецелесообразно, рекомендуется проверять датчики и проводку отдельно. Это тестирование должно выполняться в соответствии со стандартом NETA 9.0016 и Национальной ассоциации производителей электрооборудования (NEMA) , а также в соответствии с рекомендациями производителя. Координация Кривые время-ток используются для отображения количества времени, необходимого для срабатывания автоматического выключателя при заданном уровне перегрузки по току.

Реле
Реле – это автоматическое устройство, которое определяет ненормальное состояние электрической цепи и замыкает ее контакты.

Первое электрическое испытание реле должно быть испытанием срабатывания. Срабатывание определяется как такое значение тока или напряжения, которое просто замкнет контакты реле из положения шкалы времени 0,5. С учетом расхождений счетчиков, интерпретации показаний и т. д. это значение должно быть в пределах ±5% от предыдущих данных. Как правило, для обслуживания достаточно одной или двух точек на кривой время-ток. Сбросьте реле на исходную настройку шкалы времени и две точки, которые можно проверить, и 3-х и 5-кратное срабатывание. Конечно, можно использовать и другие точки, но важно всегда использовать одни и те же точки. Устройство мгновенного действия должно быть проверено на срабатывание с использованием постепенно подаваемого тока по причинам, обсуждавшимся ранее. По возможности ток должен подаваться только на блок мгновенного действия (во избежание перегрева блока времени).

Существуют различные типы реле:

Реле тока
Реле могут включать в себя фазный максимальный ток, баланс тока, обратную последовательность, нулевую последовательность, тепловую защиту и замыкание на землю.

Это старейшая релейная система первого поколения, которая используется уже много лет. Они заслужили заслуженную репутацию за точность, надежность и надежность.

Функция контакта – Вручную замкните (или разомкните) контакты и убедитесь, что они выполняют требуемую функцию, т. е. отключают, повторно включают, блокируют и т. д.

Срабатывание — Постепенно подавайте ток или напряжение, чтобы убедиться, что срабатывание находится в допустимых пределах. Поскольку профилактическое техническое обслуживание является ориентиром, постепенно подаваемый ток или напряжение будут давать данные, которые можно сравнить с предыдущими или будущими данными и которые не будут омрачены такими эффектами, как переходный перегруз и т. д. реле выпадает или полностью сбрасывается. Этот тест укажет на избыточное трение. Если реле медленно сбрасывается или не сбрасывается полностью, следует проверить подшипник драгоценного камня и шарнир. Лупа с 4-кратным увеличением подходит для осмотра шарнира, а подшипник драгоценного камня можно осмотреть с помощью иглы, которая выявит любые трещины в драгоценном камне. Если проблема заключается в грязи, драгоценный камень можно очистить апельсиновой палочкой, а шарнир можно протереть мягкой безворсовой тканью. Ни на камне, ни на стержне нельзя использовать смазку.

Необходимо провести тест, чтобы убедиться, что блок максимального тока работает только при замкнутых контактах направленного блока.

Направленные и силовые реле
Направленное реле максимального тока относится к реле, которое может использовать соотношение фаз напряжения и тока для определения направления на неисправность.

Реле направления мощности

обеспечивают защиту от избыточного потока мощности в заданном направлении. И используются для антимоторной защиты генераторов переменного тока.

Простейшим тестом срабатывания направленного блока является проверка синфазности, т. е. проверка тока и напряжения в фазе. Этот тест устраняет необходимость в трехфазном источнике питания, фазовращателе и измерителе фазового угла. Однако следует иметь в виду, что такой тест обычно далек от угла максимального крутящего момента (обычно запаздывание 60° для реле заземления), и, таким образом, небольшие изменения в компонентах могут привести к большим отклонениям в синфазном срабатывании. Пока этот факт распознан и значение срабатывания находится в допустимых пределах, проверка угла максимального крутящего момента не требуется. Давление сцепления всегда должно измеряться одним и тем же способом. Например, в некоторых инструкциях настройки сцепления указаны как в граммах, так и в уровнях тока/напряжения. Для многих из этих тестов доступны портативные предварительно откалиброванные испытательные коробки реактивного сопротивления. Использование такого оборудования при правильном применении даст результаты, точность которых превысит результаты, получаемые с помощью обычных измерителей фазового угла, амперметров, вольтметров и т. д. для минимального срабатывания, угла максимального крутящего момента, контактного зазора и давления сцепления. Кроме того, необходимо провести испытание, чтобы убедиться, что блок максимального тока работает только тогда, когда контакты направленного блока замкнуты. . Любой тест действителен, но для получения сравнительных данных каждый раз следует использовать один и тот же метод, либо граммы, либо электрические величины

Реле напряжения Проверка вторичной подачи
Измерьте вспомогательное питание реле, чтобы убедиться, что оно находится в допустимом диапазоне, указанном на паспортной табличке.

Испытание на ползучесть или срабатывание

Подключите выход форсунки напряжения.

При необходимости отрегулируйте уставки реле в соответствии с рекомендуемыми установками установки/подстанции.

Установить красную фазу форсунки напряжения на 120 % от уставки реле. Примечание. Установите желтую и синюю фазы на ноль.

Подайте и медленно уменьшите напряжение форсунки красной фазы, чтобы отслеживать и записывать напряжение срабатывания реле.

Повторите шаги 2.3 и 2.4 для других настроек, если они есть.

Проверка времени срабатывания

Установите красную фазу напряжения форсунки на 80% от уставки реле. Примечание. Установите желтую и синюю фазы на ноль.

Подайте напряжение красной фазы через реле, чтобы записать время срабатывания. Сравните результаты испытаний с характеристиками кривой отключения реле.

Дифференциальные реле

Необходимо провести проверку минимального срабатывания. Должна быть проверена дифференциальная характеристика (наклон) и, где применимо, должно быть испытано ограничение гармоник. Как правило, дифференциальные реле являются чрезвычайно чувствительными устройствами и требуют особого внимания. Например, те реле, в которых в качестве чувствительных устройств используются сверхчувствительные поляризованные блоки, немного подвержены влиянию предыдущей истории, такой как сильные внутренние или внешние токи короткого замыкания. Чтобы исключить предыдущую историю и действительно выполнить техническое обслуживание, обычной практикой является игнорирование первого показания срабатывания и использование второго показания для сравнения с предыдущими и будущими данными. Под «игнорированием» не подразумевается, что первоначальное чтение было забыто; скорее это означает, что это чтение не должно использоваться для целей сравнения.

Предохранители

Предохранитель представляет собой надежное устройство защиты от перегрузки по току, в основном используемое в качестве устройства защиты цепи от перегрузок по току, перегрузок и коротких замыканий.

Кривая времятоковой характеристики для любого указанного предохранителя отображается в виде непрерывной линии, представляющей среднее время плавления в секундах для диапазона условий перегрузки по току.

NFPA 70B рекомендует проверять непрерывность плавких предохранителей во время планового технического обслуживания, но проверки для обеспечения правильной работы и защиты от перегрузок по току не требуется. Плавкие выключатели и блоки предохранителей требуют технического обслуживания, например, подтяжки соединений и проверки на наличие признаков перегрева в соответствии с рекомендациями NFPA 70B.

Однако во всех случаях идея состоит в том, чтобы подавать небольшой ток через предохранитель; если он проходит через предохранитель, то предохранитель исправен. Если это не так, предохранитель перегорел и требует замены. Это означает, что батарея необходима для обеспечения этого небольшого тока, и в каждом тестере предохранителей будет батарея. Если тестер показывает, что предохранитель перегорел, следующим шагом будет проверка тестера. Это можно сделать, соединив измерительные выводы вместе или, в случае тестеров без проводов, поместив кусок металла (проволоку, монету, обеденную ложку, что-либо металлическое) на щупы. Если он не показывает «хорошо», возможно, аккумулятор нуждается в замене.

Использование тестера непрерывности
Тестеры непрерывности имеют два измерительных провода и небольшой индикатор, который загорается, если провода соприкасаются друг с другом. Чтобы проверить предохранитель, просто прикоснитесь одним проводом к каждому из электрических контактов на предохранителе; если лампочка горит значит предохранитель исправен.

Проверка предохранителя с помощью мультиметра
Мультиметр также имеет два вывода, как тестер непрерывности. Однако у мультиметра есть множество настроек для измерения силы тока, напряжения и сопротивления в нескольких различных диапазонах. Некоторые мультиметры имеют автоматический выбор диапазона (диапазон выбирать не нужно), некоторые цифровые, а некоторые аналоговые со стрелкой для индикации показаний. Для всех мультиметров первым делом нужно настроить их на измерение сопротивления или Ω. Если доступны различные диапазоны, выберите самый низкий диапазон (K означает тысячу на циферблате, поэтому 2K равняется 2000) — обычно около 200. Как тестер непрерывности, прикоснитесь одним щупом к каждому контакту на предохранителе и наблюдайте за показаниями. Очень низкое значение сопротивления 1 Ом или меньше означает, что предохранитель исправен; если он взорван, показание будет бесконечным или максимальным, которое будет отображаться на счетчике. Промежуточное значение в несколько омов, вероятно, означает, что у вас плохой контакт; пошевелите щупы на контактах предохранителя или почистите их и попробуйте еще раз.

Системы управления электродвигателями

Микропроцессорная защита электродвигателей переносит защиту и контроль электродвигателей в эпоху цифровых технологий

До микропроцессорных реле электромеханические и полупроводниковые реле тестировались поэлементно. Это был последовательный подход, позволяющий откалибровать и проверить отдельные части реле. Когда появились микропроцессорные реле, многие продолжили этот подход и тестировали отдельные элементы внутри реле, в то время как другие нашли альтернативные методы тестирования. Разработку процедур автоматизированного тестирования микропроцессорных реле можно разделить на три категории:

Проверка элементов,

Функциональное тестирование и

Тестирование черного ящика.

Метод тестирования «черный ящик» соответствует требованиям NERC.

Будь то функциональное тестирование или тестирование методом «черного ящика», использование программного обеспечения для динамического тестирования является логичным выбором для проведения тестирования. Динамические тесты управляют тестовыми наборами релейной защиты для запуска в серии определенных последовательностей, называемых состояниями, такими как предаварийное, аварийное и послеаварийное.

Использование тестирования элементов для микропроцессорных его отмеченные недостатки. Выбор между функциональным тестированием и тестированием методом «черного ящика» менее ясен, потому что оба имеют свои преимущества и недостатки. Однако ясно одно, независимо от используемого метода тестирования: документация по тестированию имеет решающее значение, особенно если приложение реле находится под эгидой NERC. Отслеживание интервалов тестирования, предыдущих дат тестирования и последних дат тестирования — все это часть данных, которые необходимо предоставить во время аудита. Часто требуется подробный отчет о тестировании подмножества полного списка. Сохранение этих данных в виде бумажной копии может привести к тому, что на отслеживание дат и сбор данных будет потрачено много времени. Чем больше количество реле для отслеживания, тем более сложной может быть эта задача. Хранение всех этих данных в централизованной базе данных с возможностью извлечения данных и составления аудиторских отчетов быстро становится необходимостью для подготовки к проверкам NERC. Эти отчеты могут предотвратить кризис в последнюю минуту, связанный с обнаружением пропущенных реле, путем постоянного отслеживания дат тестирования, а также предоставить данные, необходимые для аудиторских отчетов. Существует множество различных программ базы данных реле, некоторые из них созданы в домашних условиях, другие коммерческие. Независимо от правил NERC, зависимость от этих баз данных будет только расти.

Сброс устройств защиты от перегрузки по току

Автоматические выключатели иногда выбирают вместо предохранителей, потому что автоматические выключатели можно сбрасывать там, где необходимо заменить предохранители. Наиболее трудоемкой операцией, связанной с работой устройства защиты от перегрузки по току, обычно является исследование причины состояния перегрузки по току.

Известное состояние перегрузки является единственной ситуацией, в которой допускается немедленный сброс или замена устройств защиты от перегрузки по току в соответствии с OSHA. Если причина срабатывания устройства защиты от перегрузки по току неизвестна, ее необходимо выяснить.

Таким образом, наличие устройства, которое можно легко сбросить, например автоматического выключателя, возможно, в неисправное состояние, может быть угрозой безопасности и нарушением правил OSHA.

Поскольку предохранитель требует замены квалифицированным специалистом, вероятность нарушения OSHA меньше. Кроме того, при замене в цепи сработавшего предохранителя новым предохранителем цепь защищается новым устройством, откалиброванным на заводе.

Как правило, условия перегрузки возникают на устройствах ответвленной цепи. Обычно это цепи освещения и электроприборов, питаемые от щитов автоматических выключателей, где может быть возможен сброс автоматических выключателей. Цепи двигателя также подвержены перегрузке.

Однако обычно срабатывающим устройством является реле перегрузки, которое можно легко сбросить после возникновения ситуации перегрузки. Устройство параллельной цепи двигателя (предохранитель или автоматический выключатель) работает, как указано в NEC® 430.52, для защиты от коротких замыканий и замыканий на землю. Таким образом, если это устройство разомкнется, его нельзя сбрасывать или заменять без исследования цепи, поскольку, скорее всего, произошло короткое замыкание.

Преимущества для пользователя

Техническое совершенство и множество уникальных функций тестеров защитных устройств обеспечивают преимущества для пользователя: –

оптимальный возврат инвестиций

Стандартный блок управления, упрощает обучение пользователя

Воспроизводимость импульса

Система точных измерений предоставляет информацию об УЗИП

Интеграция в существующие испытательные центры снижает затраты на проектирование

Индикация соответствия/несоответствия для отдельных образцов, ускоряющая производство

Высокая степень автоматизации снижает нагрузку на оператора

Экономьте время оператора благодаря автоматизированным процедурам тестирования и средству создания отчетов о тестировании

Простая интеграция в полный комплект тестов

Непревзойденная надежность и время безотказной работы системы

Услуги по тестированию защитных устройств | Carelabz.

com
Защитные устройства — это оборудование, применяемое в системах электроснабжения для обнаружения ненормальных и недопустимых условий и инициирования соответствующих корректирующих действий. К таким устройствам относятся молниеотводы, устройства защиты от перенапряжения, предохранители и реле с соответствующими автоматическими выключателями.

Время от времени возникают нарушения нормальной работы энергосистемы. Они могут быть вызваны природными явлениями, падением предметов, таких как деревья, контактами с животными или жеванием; непреднамеренные действия обслуживающего персонала станции или другие действия человека; или условиями, создаваемыми в самой системе, такими как скачки напряжения при переключении, колебания нагрузки или отказы оборудования. Поэтому в энергосистемах должны быть установлены защитные устройства, чтобы обеспечить непрерывность электроснабжения, ограничить травмы людей и ограничить повреждение оборудования при возникновении проблемных ситуаций. Защитные устройства применяются со степенью защиты, желаемой или необходимой для конкретной системы.

Зачем проводится тестирование защитных устройств?
Системы защиты играют ключевую роль в безопасной и надежной работе современных электроэнергетических систем. Правильно работающие защитные устройства помогают поддерживать безопасность системы и защищать активы от повреждений. Для обеспечения надежной работы реле защиты, а также устройства управления повторным включением должны проходить испытания на протяжении всего их жизненного цикла, от первоначальной разработки до производства и ввода в эксплуатацию до периодического технического обслуживания в процессе эксплуатации.

Оборудование Carelabs идеально подходит для каждой из этих фаз жизненного цикла и для любой среды. Как надежный долгосрочный партнер, мы предлагаем самые современные решения для тестирования, которые постоянно развиваются и поддерживаются, чтобы помочь вам идти в ногу со все более сложными требованиями ваших систем.

Как проводить тестирование защитных устройств?
Базовые устройства способны распознавать и определять предохранители, защитные реле, устройства отключения выключателя и ограничители перенапряжения, а также понимать их различия и применение. Распространенной ошибкой специалистов по тестированию реле является использование запасных выходов, дисплеев и/или светодиодов для проверки срабатывания и временных характеристик и игнорирование выходной логики в рабочем состоянии, полагая, что они используют те же элементы в своих уравнениях испытаний, что и окончательная логика.

В зависимости от защитного устройства тесты различаются соответственно:

Низковольтные выключатели
Полупроводниковые устройства могут быть испытаны путем подачи вторичного или первичного тока.

Комплект для проверки вторичной инжекции позволяет проверить работу полупроводникового расцепителя без использования первичного тока. Тестовый комплект будет пропускать ток, достаточный для проверки любой желаемой точки калибровки. Выключатель должен быть обесточен перед проверкой работы полупроводниковых расцепителей. Если тестовый набор показывает, что полупроводниковый расцепитель не работает должным образом, расцепитель следует заменить.

Метод подачи первичного тока обычно предпочтительнее, поскольку при этом методе проверяются датчики и проводка, а также токопроводящий путь в выключателе. При проверке выключателей с полупроводниковыми расцепителями рекомендуется выполнять первичную проверку одновременно на всех трех фазах. Если трехфазное первичное испытание впрыска нецелесообразно, датчики и проводку следует проверять отдельно.

Эти тесты выполняются в соответствии с процедурами NETA и Национальной ассоциации производителей электрооборудования (NEMA) и в соответствии с рекомендациями производителя.

Реле
Реле — это автоматическое устройство, которое определяет ненормальное состояние электрической цепи и замыкает ее контакты. Существуют различные типы реле:

Реле тока
Испытания проводятся для проверки того, что блок максимального тока работает только при замкнутых контактах направленного блока.

Функция контакта – контакты замыкаются (или размыкаются) вручную и наблюдают, выполняют ли они требуемую функцию, т. е. отключают, повторно включают, блокируют и т. д.

Чувствительность — постепенно подается ток или напряжение, чтобы убедиться, что срабатывание находится в допустимых пределах.

Отключение или сброс — Ток уменьшается до тех пор, пока реле не отключится или полностью не сбросится. Этот тест укажет на избыточное трение. Если реле медленно сбрасывается или не сбрасывается полностью, тогда проверяется подшипник драгоценного камня и шарнир .

Направленные и силовые реле
Направленное реле максимального тока относится к реле, которое может использовать соотношение фаз напряжения и тока для определения направления на неисправность.

Простейшим тестом срабатывания направленного блока является проверка синфазности, т. е. проверка тока и напряжения в фазе. Этот тест устраняет необходимость в трехфазном источнике питания, фазовращателе и измерителе фазового угла. Однако следует помнить, что такое испытание обычно далеко от угла максимального крутящего момента (обычно запаздывание 60° для реле заземления), и, таким образом, небольшие изменения в компонентах могут привести к большим отклонениям в синфазном срабатывании.

Реле напряжения
Тест вторичного впрыска

Измерьте вспомогательное питание реле, чтобы убедиться, что оно находится в пределах допустимого диапазона паспортных данных.

Испытание на ползучесть или срабатывание: подайте и медленно уменьшите напряжение форсунки красной фазы, чтобы отслеживать и записывать напряжение срабатывания реле.

Проверка времени отключения: подайте напряжение красной фазы через реле, чтобы записать время отключения. Сравните результаты испытаний с характеристиками кривой отключения реле.

Дифференциал Реле
Выполняется проверка минимального срабатывания. Проверяется дифференциальная характеристика (наклон) и, где применимо, проверяется ограничение гармоник. Как правило, дифференциальные реле являются чрезвычайно чувствительными устройствами и требуют особого внимания. Чтобы исключить предыдущую историю и действительно провести техническое обслуживание, обычной практикой является игнорировать первое показание срабатывания и использовать второе показание для сравнения с предыдущими и будущими данными.

F использует
Предохранитель представляет собой надежное устройство защиты от сверхтоков, в основном используемое в качестве устройства защиты цепи от перегрузок по току, перегрузок и коротких замыканий. Идея теста – пропустить небольшой ток через предохранитель; если он проходит через предохранитель, то предохранитель исправен. Если это не так, предохранитель перегорел и требует замены.

Проверка может быть выполнена двумя способами:

Использование тестера непрерывности и

Использование мультиметра

Системы управления двигателями
Микропроцессорная защита двигателя переносит защиту и контроль электродвигателей в цифровую эпоху. Разработку автоматизированных процедур тестирования микропроцессорных реле можно разделить на три категории:

Тестирование элементов,

Функциональное тестирование и

Тестирование черного ящика.
