Предохранители Киа Спортейдж 4 (QL), 2016
14.10.2020
Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Киа Спортейдж QL четвертого поколения 2016, 2017, 2018, 2019, 2020 года выпуска.
В моторном отсеке
Находится в левой части подкапотного пространства.
Фото — пример блока.
| Схема элементов в подкапотном блоке | ||
|---|---|---|
| № | Описание | Ток, А |
| COOLING FAN 3 | Мотор вентилятора охлаждения | 80 |
| MDPS | Блок электро усилителя руля | 80 |
| BAT+1 | Интеллектуальный соединительный блок (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), предохранитель -AMP), модуль 10 | 60 |
| BAT+2 | Интеллектуальный распределительный блок (IPS 1 (5-канальный), предохранитель — МОДУЛЬ 7, SMART KEY 2, SMART KET 3, STOP LAMP) | 60 |
| BAT+3 | Интеллектуальный распределительный блок (предохранитель — SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER REAR, БЕЗОПАСНОСТЬ P / WINDOW, Реле стекло подъемника) | 50 |
| BLOWER | Реле вентилятора | 40 |
| REAR HEATED | Реле 2 (реле обогревателя заднего стекла) | 40 |
| IG1 | Ключ зажигания, С умным ключом: блок печатной платы (реле PDM (IG1) / PDM (ACC)) | 40 |
| IG2 | Реле 11 (реле стартера), [Без электронных ключей] Замок зажигания, [С электронными ключами] Блок ПП (реле PDM (ЗАЖ2)) |
30 |
| BAT+4 | Интеллектуальный распределительный блок (плавкий предохранитель — AWD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТИЕ ЗАДНЕГО ВОРОТА, БЛОКИРОВКА ДВЕРИ, реле автоматического отключения устройства утечки тока), модуль 8 | 50 |
| COOLING FAN 1 | Реле 1 охлаждающего вентилятора | 50 |
| ABS 1 | Модуль управления ESC, многоцелевой контрольный разъем | 40 |
| POWER LIFTGATE | Модуль крышки багажника с электроприводом | 40 |
| ABS 2 | Модуль ESC | 40 |
| COOLING FAN 2 | Реле 1 охлаждающего вентилятора | 40 |
| WIPER FRT 2 | BCM | 10 |
| E-CVVT 2 | PCM, контроллер модуля подачи | 20 |
| E-CVVT 1 | PCM, контроллер модуля подачи | 20 |
| WIPER FRT 1 | Без умного ключа: ключ зажигания, С интеллектуальным ключом: реле PDM (IG2) | 30 |
| TCU 1 | PCM | 15 |
| A/C | Реле блока регулирования подачи воздуха | 10 |
| ECU 3 | PCM | 20 |
| HORN | Реле сигнала | 15 |
| BATTERY MAN. |
Датчик батареи | 10 |
| SENSOR 2 | Масляный регулирующий клапан, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха, электромагнитный клапан управления RCV | 10 |
| SENSOR 1 | Датчик кислорода (вверх / вниз) | 15 |
| ECU 2 | Катушка зажигания № 1 / № 2 / № 3 / № 4 | 20 |
| ECU 4 | PCM | 15 |
| SENSOR 3 | Соединительный блок E / R (реле охлаждающего вентилятора 1), Клапан закрытия канистры, Соединительный блок E / R (Блок управления воздухом) | 10 |
| MODULE 2 | Соединительный блок E / R (реле топливного насоса) | 10 |
| VACUUM PUMP 1 | Вакуумный насос | 20 |
| DEICER | Соединительный блок E / R (реле анти обледенителя) | 15 |
| FUEL PUMP | Реле топливного насоса | 20 |
| MODULE 1 | Выключатель стоп-сигнала | 7,5 |
| B/ALARM HORN | Распределительная коробка моторного отсека (реле 7 – реле сирены охранной сигнализации) |
15 |
| H/LAMP HI | Реле фар «BI-Function» | 10 |
| FCA | Передний датчик помощи при столкновении (FCA) | 10 |
| ABS 3 | Модуль ESC | 10 |
| VACUUM PUMP 2 | Вакуумный насос, вакуумный выключатель | 15 |
| POWER OUTLET 1 | Передняя розетка №2 | 20 |
| ECU 6 | PCM/ECM | 10 |
| TCU 2 | [АКП] TCM, датчик положения селектора, [МКП] выключатель света заднего хода | 15 |
| B/UP LAMP | Фонарь заднего бампера левый / правый, электро хромное зеркало | 10 |
| POWER OUTLET 2 | Задняя розетка | 20 |
| ECU 1 | Реле управления двигателем | 30 |
Главный предохранитель расположен на клемме + аккумулятора.
|
||
В салоне
За пластиковой крышкой под панелью приборов.
Общий вид блока.
| Схема предохрнителей в салонном блоке Sportage 4 | ||
|---|---|---|
| № | Описание | Ток, А |
| MDPS | Блок электро усилителя руля | 7,5 |
| MODULE 2 | Фара левая / правая | 10 |
| SMART KEY 1 | Модуль управления Smart Key / модуль иммобилайзера | 10 |
| A/BAG IND | Панель приборов (индикация) | 7,5 |
| MODULE 4 | Консольный выключатель, радар для обнаружения слепых зон лево / право, ECD AWD, выключатель с аварийной площадкой, BCM, модуль управления предупреждением о выходе из полосы движения | 10 |
| A/BAG | Модуль управления SRS | 15 |
| START | [Без умного ключа и IMMO. ] Коробка реле ICM (реле охранной сигнализации), выключатель зажигания [Со Smart Key / IMMO.] Переключатель КПП, ECM, Модуль управления Smart Key |
7,5 |
| MODULE 3 | Модуль управления обогревом переднего / заднего сиденья, рычаг переключения передач банкомата ILL., Модуль управления сиденьем вентиляции переднего сиденья, A / V и навигационное головное устройство, Электро хромное зеркало, Аудио, Модуль управления кондиционером, Многоцелевой контрольный разъем, Адаптивный модуль переднего освещения | 10 |
| CLUSTER | Приборный щиток | 10 |
| MODULE 9 | Блок печатных плат (Предохранитель — ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ) | 20 |
| HEATED STEERING | BCM | 15 |
| MODULE 6 | Модуль управления обогревом переднего / заднего сиденья, Модуль управления передним сидением с вентиляцией | 7,5 |
| MODULE 5 | BCM, модуль управления Smart Key | 10 |
| A/CON 2 | Модуль управления кондиционером | 7,5 |
| MODULE 1 | BCM, рычаг переключения | 10 |
| P/ WINDOW LH |
Главный выключатель стекло подъемника | 25 |
| A/CON 1 | Модуль управления кондиционером, ионизатор кластера, распределительный блок E / R (реле вентилятора) | 7,5 |
| WIPER RR | Мотор заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) | 15 |
| WASHER | Многофункциональный переключатель (омыватель стекла) | 15 |
| SMART KEY 3 | [Без Smart Key] Модуль иммобилайзера [Smart Key] Модуль управления Smart Key, кнопка включения / выключения | 10 |
| STOP LAMP | Модуль управления Smart Key, выключатель стоп — сигнала | 7,5 |
| P/ WINDOW RH |
Главный выключатель стекло подъемника, выключатель стекло подъемника пассажира | 25 |
| MEMORY | Беспроводное зарядное устройство, Комбинация приборов, Разъем для передачи данных, BCM, Блок реле ICM (реле складывания / раскладывания наружного зеркала), Электро хромное зеркало, Модуль управления кондиционером, Консольный переключатель | 10 |
| SUN ROOF 1 | Люк | 20 |
| TAIL GATE OPEN | Дверь багажника | 10 |
| INTERIOR LAMP | Освещение салона, Подсветка замка зажигания и датчик открытия двери, плафон освещения салона, лампа потолочной консоли, левый и правый передние плафоны индивидуального освещения, левая и правая задние лампы индивидуальной подсветки, плафон багажника, лампа освещения вещевого ящика |
10 |
| SMART KEY 2 | Модуль управления Smart Key | 15 |
| MODULE 8 | Ключевой соленоид | 7,5 |
| MULTI MEDIA | Аудио, A / V и Навигация, Заднее USB, Зарядное Устройство | 15 |
| S/HEATER DRV/PASS | Модуль управления обогревом переднего сиденья, Модуль управления вентиляции переднего сиденья | 20 |
| SUN ROOF 2 | Люк | 20 |
| P/SEAT (PASS) | Ручной переключатель пассажирского сиденья | 30 |
| POWER OUTLET | Передняя розетка № 1 (предохранитель прикуривателя Спортэйдж) | 20 |
| S/HEATER REAR | Модуль управления обогревом заднего сиденья | 20 |
| DOOR LOCK | Реле блокировки / разблокировки дверей | 20 |
| 4WD | AWD ECM | 20 |
| MODULE 7 | Выключатель аварийной сигнализации, наружная ручка эл. ключа на двери водителя/ пассажира, датчик AEB |
10 |
| AMP | Усилитель | 25 |
| SAFETY P/ WINDOW | Модуль стекло подъемника безопасности водителя | 25 |
| HEATED MIRROR | Наружное зеркало питания водителя / пассажира, модуль управления кондиционером | 10 |
| P/SEAT (DRV) | Ручной переключатель сиденья водителя | 30 |
| ACC | Задний USB адаптер, AMP, выключатель наружного зеркала с электроприводом, блок печатных плат (выходное реле питания), модуль управления смарт-ключом, аудио, аудио / видео и навигационное головное устройство, BCM, беспроводное зарядное устройство | 10 |
Материалы по теме
Предохранители и реле Киа Спортейдж 4 со схемами блоков и назначением
КиаКомментарии: 3
Kia Sportage 4 го поколения выпускался в 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время как с бензиновыми так и дизельными двигателями.
В данной публикации Вы найдёте описание предохранителей и реле Киа Спортейдж 4 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличатся от представленного. Сверяйте схемы со своими, они будут нанесены на обратную сторону защитной крышки.
Не подходят схемы или не то поколение Киа Спортейдж?
[Описание Киа Спортейдж 1]
[Описание Киа Спортейдж 2]
[Описание Киа Спортейдж 3]
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.

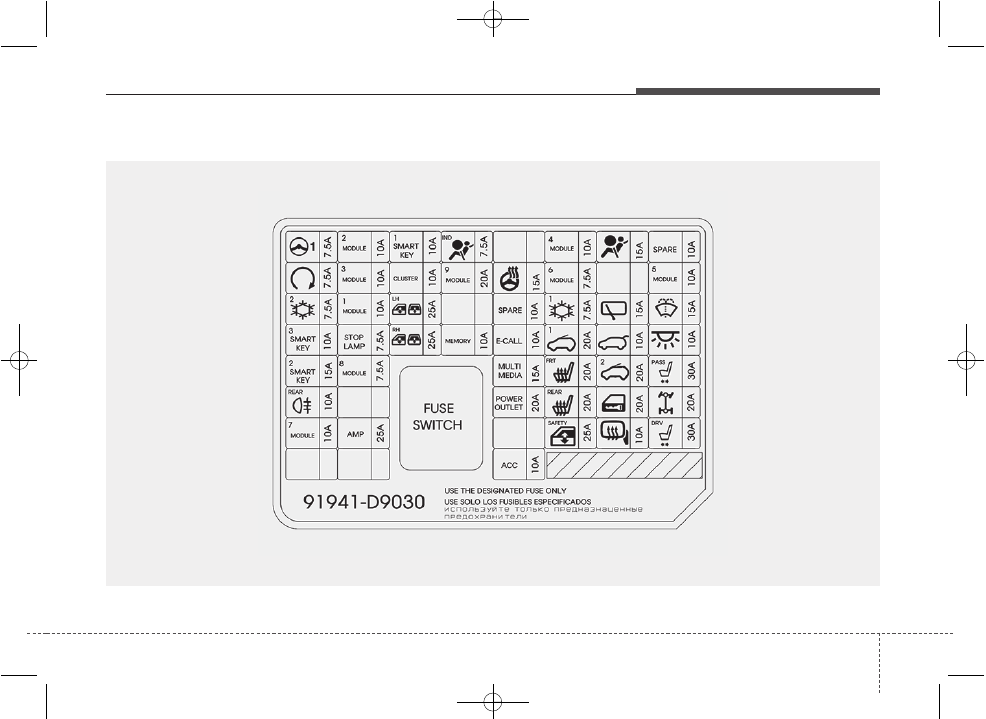

Схема с крышки блока Вариант 1
Схема Вариант 2
Описание
| MDPS | 7,5А Блок электро усилителя руля |
| MODULE 2 | 10А Фара левая / правая |
| SMART KEY 1 | 10А Модуль управления Smart Key / модуль иммобилайзера |
| A/BAG IND | 7,5А Панель приборов (индикация) |
| MODULE 4 | 10А Консольный выключатель, радар для обнаружения слепых зон лево / право, ECD AWD, выключатель с аварийной площадкой, BCM, модуль управления предупреждением о выходе из полосы движения |
| A/BAG | 15А Модуль управления SRS |
| START | 7,5А [Без умного ключа и IMMO. ] Коробка реле ICM (реле охранной сигнализации), выключатель зажигания [Со Smart Key / IMMO.] Переключатель КПП, ECM, Модуль управления Smart Key |
| MODULE 3 | 10А Модуль управления обогревом переднего / заднего сиденья, рычаг переключения передач банкомата ILL., Модуль управления сиденьем вентиляции переднего сиденья, A / V и навигационное головное устройство, Электро хромное зеркало, Аудио, Модуль управления кондиционером, Многоцелевой контрольный разъем, Адаптивный модуль переднего освещения |
| CLUSTER | 10А Приборный щиток |
| MODULE 9 | 20А Блок печатных плат (Предохранитель – ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ) |
| HEATED STEERING | 15А BCM |
| MODULE 6 | 7,5А Модуль управления обогревом переднего / заднего сиденья, Модуль управления передним сидением с вентиляцией |
| MODULE 5 | 10А BCM, модуль управления Smart Key |
| A/CON 2 | 7,5А Модуль управления кондиционером |
| MODULE 1 | 10А BCM, рычаг переключения |
| P/ WINDOW LH |
25А Главный выключатель стекло подъемника |
| A/CON 1 | 7,5А Модуль управления кондиционером, ионизатор кластера, распределительный блок E / R (реле вентилятора) |
| WIPER RR | 15А Мотор заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) |
| WASHER | 15А Многофункциональный переключатель (омыватель стекла) |
| SMART KEY 3 | 10А [Без Smart Key] Модуль иммобилайзера [Smart Key] Модуль управления Smart Key, кнопка включения / выключения |
| STOP LAMP | 7,5А Модуль управления Smart Key, выключатель стоп – сигнала |
| P/ WINDOW RH |
25А Главный выключатель стекло подъемника, выключатель стекло подъемника пассажира |
| MEMORY | 10А Беспроводное зарядное устройство, Комбинация приборов, Разъем для передачи данных, BCM, Блок реле ICM (реле складывания / раскладывания наружного зеркала), Электро хромное зеркало, Модуль управления кондиционером, Консольный переключатель |
| SUN ROOF 1 | 20А Люк |
| TAIL GATE OPEN | 10А Дверь багажника |
| INTERIOR LAMP | 10А Освещение салона, Подсветка замка зажигания и датчик открытия двери, плафон освещения салона, лампа потолочной консоли, левый и правый передние плафоны индивидуального освещения, левая и правая задние лампы индивидуальной подсветки, плафон багажника, лампа освещения вещевого ящика |
| SMART KEY 2 | 15А Модуль управления Smart Key |
| MODULE 8 | 7,5А Ключевой соленоид |
| MULTI MEDIA | 15А Аудио, A / V и Навигация, Заднее USB, Зарядное Устройство |
| S/HEATER DRV/PASS | 20А Модуль управления обогревом переднего сиденья, Модуль управления вентиляции переднего сиденья |
| SUN ROOF 2 | 20А Люк |
| P/SEAT (PASS) | 30А Ручной переключатель пассажирского сиденья |
| POWER OUTLET | 20А Передняя розетка № 1 (прикуриватель) |
| S/HEATER REAR | 20А Модуль управления обогревом заднего сиденья |
| DOOR LOCK | 20А Реле блокировки / разблокировки дверей |
| 4WD | 20А AWD ECM |
| MODULE 7 | 10А Выключатель аварийной сигнализации, наружная ручка эл. ключа на двери водителя/ пассажира, датчик AEB |
| AMP | 25А Усилитель |
| SAFETY P/ WINDOW | 25А Модуль стекло подъемника безопасности водителя |
| HEATED MIRROR | 10А Наружное зеркало питания водителя / пассажира, модуль управления кондиционером |
| P/SEAT (DRV) | 30А Ручной переключатель сиденья водителя |
| ACC | 10А Заднее зарядное устройство USB, AMP, выключатель наружного зеркала с электроприводом, блок печатных плат (выходное реле питания), модуль управления смарт-ключом, аудио, аудио / видео и навигационное головное устройство, BCM, беспроводное зарядное устройство |
Предохранитель отвечающий за прикуривателя обозначен как POWER OUTLET на 20А.
С обратной стороны блока могут находится отдельные реле отвечающие за фары, сигнал и т. д.
Блок под капотом
Расположен в левой части моторного отсека.
Схема
Обозначение предохранителей
| COOLING FAN 3 | 80А Мотор вентилятора охлаждения |
| MDPS | 80А Блок электро усилителя руля |
| BAT+1 | 60А Интеллектуальный соединительный блок (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), предохранитель -AMP), модуль 10 |
| BAT+2 | 60А Интеллектуальный распределительный блок (IPS 1 (5-канальный), предохранитель – МОДУЛЬ 7, SMART KEY 2, SMART KET 3, STOP LAMP) |
| BAT+3 | 50А Интеллектуальный распределительный блок (предохранитель – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER REAR, БЕЗОПАСНОСТЬ P / WINDOW, Реле стекло подъемника) |
| BLOWER | 40А Реле вентилятора |
| REAR HEATED | 40А Реле 2 (реле обогревателя заднего стекла) |
| IG1 | 40А Ключ зажигания, С умным ключом: блок печатной платы (реле PDM (IG1) / PDM (ACC)) |
| IG2 | 30А Реле 11 (реле стартера), [Без электронных ключей] Замок зажигания, [С электронными ключами] Блок ПП (реле PDM (ЗАЖ2)) |
| BAT+4 | 50А Интеллектуальный распределительный блок (плавкий предохранитель – AWD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТИЕ ЗАДНЕГО ВОРОТА, БЛОКИРОВКА ДВЕРИ, реле автоматического отключения устройства утечки тока), модуль 8 |
| COOLING FAN 1 | 50А Реле 1 охлаждающего вентилятора |
| ABS 1 | 40А Модуль управления ESC, многоцелевой контрольный разъем |
| POWER LIFTGATE | 40А Модуль крышки багажника с электроприводом |
| ABS 2 | 40А Модуль ESC |
| COOLING FAN 2 | 40А Реле 1 охлаждающего вентилятора |
| WIPER FRT 2 | 10А BCM |
| E-CVVT 2 | 20А PCM, контроллер модуля подачи |
| E-CVVT 1 | 20А PCM, контроллер модуля подачи |
| WIPER FRT 1 | 30А Без умного ключа: ключ зажигания, С интеллектуальным ключом: реле PDM (IG2) |
| TCU 1 | 15А PCM |
| A/C | 10А Реле блока регулирования подачи воздуха |
| ECU 3 | 20А PCM |
| HORN | 15А Реле сигнала |
BATTERY MAN. |
10А Датчик батареи |
| SENSOR 2 | 10А Масляный регулирующий клапан, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха, электромагнитный клапан управления RCV |
| SENSOR 1 | 15А Датчик кислорода (вверх / вниз) |
| ECU 2 | 20А Катушка зажигания № 1 / № 2 / № 3 / № 4 |
| ECU 4 | 15А PCM |
| SENSOR 3 | 10А Соединительный блок E / R (реле охлаждающего вентилятора 1), Клапан закрытия канистры, Соединительный блок E / R (Блок управления воздухом) |
| MODULE 2 | 10А Соединительный блок E / R (реле топливного насоса) |
| VACUUM PUMP 1 | 20А Вакуумный насос |
| DEICER | 15А Соединительный блок E / R (реле анти обледенителя) |
| FUEL PUMP | 20А Реле топливного насоса |
| MODULE 1 | 7,5А Выключатель стоп-сигнала |
| B/ALARM HORN | 15А Распределительная коробка моторного отсека (реле 7 – реле сирены охранной сигнализации) |
| H/LAMP HI | 10А Реле фар «BI-Function» |
| FCA | 10А Передний датчик помощи при столкновении (FCA) |
| ABS 3 | 10А Модуль ESC |
| VACUUM PUMP 2 | 15А Вакуумный насос, вакуумный выключатель |
| POWER OUTLET 1 | 20А Передняя розетка №2 |
| ECU 6 | 10А PCM/ECM |
| TCU 2 | 15А [АКП] TCM, датчик положения селектора, [МКП] выключатель света заднего хода |
| B/UP LAMP | 10А Фонарь заднего бампера левый / правый, электро хромное зеркало |
| POWER OUTLET 2 | 20А Задняя розетка |
| ECU 1 | 30А Реле управления двигателем |
Назначение реле
На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель высокой мощности выполненный в виде плавкой вставки.
Есть чем дополнить материал? Мы будем рады Вашим комментария.
Схема блока предохранителей KIA Sportage (QL; 2017-2020..)
Объявление vertisements
В данной статье мы рассматриваем KIA Sportage четвертого поколения (QL), выпускаемый с 2017 года по настоящее время. Здесь вы найдете схемы блоков предохранителей KIA Sportage 2017, 2018, 2019 и 2020 , получите информацию о расположении панелей предохранителей в салоне автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие KIA Sportage:
Предохранители прикуривателя (розетка) в KIA Sportage расположены в блоке предохранителей панели приборов (см. предохранитель «POWER OUTLET» (передний прикуриватель)), и в блоке предохранителей в моторном отсеке (предохранители « POWER OUTLET 1” (передняя розетка #2) и “POWER OUTLET 2” (задняя розетка)).
Содержание
Расположение блока предохранителей
Приборная панель
Автомобили с левосторонним управлением
Автомобили с правым рулем
Моторный отсек
Главный предохранитель
Внутри крышек панели предохранителей/реле находится этикетка с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Ad vertisements
2017, 2018, 2019
Панель приборов
Назначение предохранителей в панели приборов (2017-2019 гг.)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| MDPS | 7.5A | Блок MDPS |
| МОДУЛЬ 2 | 10A | Левая/правая фара |
| SMART KEY 1 | 10A | Модуль управления Smart Key/модуль иммобилайзера |
A/BAG ИНД. |
7,5 А | Комбинация приборов [Аудио и ручной кондиционер] Аварийный выключатель [Аудио и автоматический кондиционер] Модуль управления кондиционером [Навигация] Центральная передняя лампа |
| МОДУЛЬ 4 | 10A | Консольный переключатель, радар обнаружения слепых зон, левый/правый, ECM полного привода, переключатель аварийной панели, BCM, модуль управления системой предупреждения о выходе из полосы движения |
| A/BAG | 15A | Модуль управления SRS |
| START | 7.5A | [Без смарт-ключа и иммобилайзера] Блок реле ICM (реле охранной сигнализации), замок зажигания [Со смарт-ключом/IMMO.] Переключатель диапазонов коробки передач, ECM, модуль управления смарт-ключом |
| МОДУЛЬ 3 | 10A | Модуль управления подогревом переднего/заднего сиденья, рычаг переключения передач ATM ILL., модуль управления передним сиденьем с вентиляцией, головное устройство аудио/видео и навигации, электрохромное зеркало, аудиосистема, модуль управления кондиционером , Универсальный контрольный разъем, Модуль адаптивного переднего освещения |
| КОМБИНАЦИЯ | 10A | Комбинация приборов |
| МОДУЛЬ 9 | 20A | Блок печатной платы (предохранитель — ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ) |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM |
| МОДУЛЬ 6 | 7. 5A |
Модуль управления обогревателем переднего/заднего сиденья, модуль управления передним сиденьем с вентиляцией |
| МОДУЛЬ 5 | 10A | BCM, модуль управления смарт-ключом |
| A/CON 2 | 7,5 A | Модуль управления кондиционером |
| МОДУЛЬ 1 | 10A | BCM, рычаг переключения передач банкомата |
| P/WINDOW LH | 25A | Главный выключатель стеклоподъемника |
| A/CON 1 | 7,5 A | Модуль управления кондиционером, кластерный ионизатор, распределительный блок E/R (реле вентилятора) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ | 15A | Электродвигатель заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) |
| ШАЙБА | 15A | Многофункциональный переключатель |
| SMART KEY 3 | 10A | [Без смарт-ключа] Модуль иммобилайзера [Со смарт-ключом] Модуль управления смарт-ключом, кнопочный переключатель «Пуск/Стоп» |
| СТОП-СИГНАЛ | 7,5 А | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| P/WINDOW RH | 25A | Главный выключатель стеклоподъемника, переключатель стеклоподъемника пассажира |
| ПАМЯТЬ | 10A | Беспроводное зарядное устройство, комбинация приборов, разъем канала передачи данных, BCM, блок реле ICM (реле складывания/раскладывания наружных зеркал), электрохромное зеркало, блок управления кондиционером, переключатель консоли |
| ЛЮК 1 | 20A | Панорамный люк |
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 10A | Реле задней заслонки |
| ЛАМПА САЛОНА | 10A | Ключ зажигания III. & Предупредительный выключатель двери, комнатная лампа, лампа потолочной консоли, передняя лампа туалетного столика, левая/правая, задняя индивидуальная лампа, левая/правая, лампа багажного отделения, лампа перчаточного ящика |
| SMART KEY 2 | 15A | Модуль управления смарт-ключом |
| МОДУЛЬ 8 | 7.5A | Соленоид ключа |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио, аудио/видео и навигации, зарядное устройство USB на задней панели |
| S/HEATER DRV/PASS | 20A | Модуль управления обогревателем переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| ЛЮК 2 | 20A | Панорамный люк |
| P/SEAT (PASS) | 30A | Ручной переключатель сиденья пассажира |
| РОЗЕТКА ПИТАНИЯ | 20A | Передняя розетка №1 (передний прикуриватель) |
| S/ОБОГРЕВ ЗАДНЕГО | 20A | Модуль управления подогревом заднего сиденья |
| ЗАМОК ДВЕРИ | 20A | Реле блокировки/разблокировки двери |
| Полный привод | 20A | Полный привод ECM |
| МОДУЛЬ 7 | 10A | Аварийный выключатель, электронный ключ водителя/пассажира, внешняя ручка, датчик AEB |
| АМП | 25А | АМП |
| ЗАЩИТНОЕ ОКНО P/ | 25A | Модуль электрического стеклоподъемника безопасности водителя |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом для водителя/пассажира, блок управления кондиционером |
| P/SEAT (DRV) | 30A | Ручной переключатель сиденья водителя |
| ACC | 10A | Заднее зарядное устройство USB, усилитель, выключатель питания наружных зеркал, блок печатной платы (реле розетки), модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, BCM, беспроводное зарядное устройство |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2017-2019 гг.
)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| НЕСКОЛЬКО ПРЕДОХРАНИТЕЛЕЙ: | ||
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 | 80A | Электродвигатель вентилятора охлаждения |
| МДПС | 80А | Блок МСПП |
| B+ 1 | 60A | Интеллектуальный распределительный блок (IPS 2 (5 каналов), IPS 3 (2 канала), IPS 4 (2 канала), IPS 5 (2 канала), IPS 6 (1 канал), предохранитель -AMP) |
| B+ 2 | 60A | Интеллектуальный распределительный блок (IPS 1 (5CH), предохранитель — МОДУЛЬ 7, SMART KEY 2, SMART KET 3, МОДУЛЬ 8, СТОП) |
| B+ 3 | 50A | Интеллектуальный соединительный блок (предохранитель — ЛЮК 1, ЛЮК 2, S/ОБОГРЕВ DRV/PASS, S/ОБОГРЕВ ЗАД, ЗАЩИТА P/ОКНА, реле стеклоподъемника) |
| ВЕНТИЛЯТОР | 40A | Реле вентилятора |
| ЗАДНИЙ С ПОДОГРЕВОМ | 40A | Задний обогреваемый реле |
| IG1 | 40A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Блок печатной платы (реле PDM (IG1)/PDM (ACC)) |
| IG2 | 30A | Пусковое реле, [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Блок печатной платы (реле PDM (IG2)) |
| ПРЕДОХРАНИТЕЛИ: | ||
| B+ 4 | 50A | Интеллектуальный распределительный блок (предохранитель — полный привод, P/SEAT (DRV), P/SEAT (PASS), ЗАДНЯЯ ДВЕРЬ ОТКРЫТА, ЗАМОК ДВЕРИ, реле устройства автоматического отключения по току утечки) |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 | 50A | Реле вентилятора охлаждения 1 |
| ABS 1 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| ЗАДНЯЯ ДВЕРЬ С ПРИВОДОМ | 40A | Модуль задней заслонки с электроприводом |
| АБС 2 | 40А | Модуль ESC |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 3 | 40A | Реле вентилятора охлаждения 1 |
| E-CVVT 1 | 20A | ПКМ |
| E-CVVT 2 | 20А | ПКМ |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 1 | 30A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] PDM (IG2) Реле |
| TCU 1 | 15A | ПКМ |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 2 | 10A | BCM, PCM |
| ЭБУ 3 | 20А | ПКМ |
| СИГНАЛ | 15A | Реле звукового сигнала |
| УПРАВЛЕНИЕ АККУМУЛЯТОРОМ | 10A | Датчик аккумулятора |
| ДАТЧИК 2 | 10A | Реле топливного насоса, клапан управления маслом, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, электромагнитный клапан управления RCV |
| ДАТЧИК 1 | 15A | Датчик кислорода (верхний/нижний) |
| ЭБУ 2 | 20A | Катушка зажигания #1/#2/#3/#4 |
| ЭБУ 4 | 15А | ПКМ |
| ДАТЧИК 3 | 10A | Соединительный блок E/R (реле охлаждающего вентилятора 1), клапан закрытия адсорбера |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| АЕБ | 10А | Датчик АЕВ |
| МОДУЛЬ | 7,5 А | Выключатель стоп-сигнала |
| B/СИГНАЛ СИГНАЛА | 10A | Соединительный блок E/R (реле B/сигнала сирены) |
| H/LAMP HI | 10A | Bl-Function H/LP Реле |
| АБС 3 | 10А | Модуль ESC |
| РОЗЕТКА ПИТАНИЯ 1 | 20 А | Передняя розетка #2 |
| ЭБУ 6 | 10А | ПКМ |
| TCU 2 | 15A | Переключатель диапазонов коробки передач |
| ЛАМПА B/UP | 10A | Лампа заднего бампера, левая/правая, электрохромное зеркало |
| РОЗЕТКА 2 | 20 А | Задняя розетка |
| ЭБУ 1 | 30A | Реле управления двигателем |
| DEICER | 15A | Соединительный блок E/R (реле антиобледенителя) |
| ВАКУУМНЫЙ НАСОС 1 | 20A | Вакуумный насос |
| ВАКУУМНЫЙ НАСОС 2 | 15A | Вакуумный насос, двигатель охлаждающего вентилятора, вакуумный переключатель |
Назначение эстафеты (2017-2019)
| Название реле | Тип |
|---|---|
| Вентилятор охлаждения 1 | MINI |
| Задний обогреватель | МИКРО |
| B/A Звуковой сигнал | МИКРО |
| Антиобледенитель | МИКРО |
| Охлаждающий вентилятор 2 | МИКРО |
| Старт | МИКРО |
| Вентилятор | МИКРО |
Крышка клемм аккумуляторной батареи
2017, 2018 RHD (Великобритания)
Ad vertisements
Приборная панель
Назначение
предохранители в панели приборов (2017, 2018 праворульные)
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2017, 2018) 9000 RHD 002
Назначение реле (2017, 2018 праворульные)
Крышка клемм аккумуляторной батареи
2020
Ad реклама
Панель приборов
7
7
Назначение предохранителей в панели приборов (2020)
| Имя | Номинальный ток | Защита цепи |
|---|---|---|
| MDPS | 7. 5A |
Блок MDPS |
| МОДУЛЬ 2 | 10A | Вентилятор охлаждения |
| SMART KEY 1 | 10A | Модуль управления Smart Key/модуль иммобилайзера |
| A/BAG IND | 7,5 A | Комбинация приборов Аудиосистема и ручной кондиционер: Аварийный выключатель Аудиосистема и автоматический кондиционер: модуль управления кондиционером Навигация: центральная приборная панель |
| МОДУЛЬ 4 | 10A | Консольный переключатель, радар обнаружения слепых зон, левый/правый, ECM полного привода, BCM, модуль управления системой предупреждения о выходе из полосы движения |
| ПОДУШКА БЕЗОПАСНОСТИ | 15A | Блок управления SRS, блок обнаружения присутствия пассажира |
| START | 7.5A | Без смарт-ключа и IMMO: блок реле ICM (реле охранной сигнализации), замок зажигания Со смарт-ключом/IMMO.  : Переключатель диапазонов коробки передач, ECM, модуль управления смарт-ключом |
| МОДУЛЬ 3 | 10A | Модуль управления подогревом переднего/заднего сиденья, рычаг переключения передач ATM ILL., модуль управления передним сиденьем с вентиляцией, головное устройство аудио/видео и навигации, электрохромное зеркало, аудиосистема, модуль управления кондиционером , Многоцелевой контрольный разъем, Модуль адаптивного переднего освещения, Переключатель аварийной панели, Консольный переключатель |
| КОМБИНАЦИЯ | 10A | Комбинация приборов |
| МОДУЛЬ 9 | 20A | Блок печатной платы (предохранитель — ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ) |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM |
| МОДУЛЬ 6 | 7.5A | Модуль управления обогревателем переднего/заднего сиденья, модуль управления передним сиденьем с вентиляцией |
| МОДУЛЬ 5 | 10A | BCM, модуль управления смарт-ключом |
| Кондиционер 2 | 7,5 А | Модуль управления кондиционером |
| МОДУЛЬ 1 | 10A | BCM, рычаг переключения передач банкомата |
| P/ WINDOW LH | 25A | Главный выключатель стеклоподъемника |
| Кондиционер 1 | 7,5 А | Модуль управления кондиционером, кластерный ионизатор, распределительный блок E/R (реле вентилятора) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ | 15A | Электродвигатель заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) |
| ШАЙБА | 15A | Многофункциональный переключатель |
| SMART KEY 3 | 10A | Без смарт-ключа: Модуль иммобилайзера Со смарт-ключом: Модуль управления смарт-ключом, кнопка запуска/остановки |
| СТОП-СИГНАЛ | 7,5 А | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| P/WINDOW RH | 25A | Главный выключатель стеклоподъемника, переключатель стеклоподъемника пассажира |
| ПАМЯТЬ | 10A | Комбинация приборов, BCM, блок реле ICM (реле складывания/раскладывания наружных зеркал), электрохромное зеркало, модуль управления кондиционером, переключатель консоли, переключатель аварийной панели |
| ЛЮК 1 | 20A | Панорамный люк |
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 10A | Реле задней заслонки |
| ЛАМПА САЛОНА | 10A | Ключ зажигания III. & Предупредительный выключатель двери, комнатная лампа, лампа потолочной консоли, передняя лампа туалетного столика, левая/правая, задняя персональная лампа, левая/правая, лампа багажного отделения, лампа перчаточного ящика, беспроводное зарядное устройство |
| SMART KEY 2 | 15A | Модуль управления смарт-ключом |
| ACC | 10A | Заднее зарядное устройство USB, усилитель, выключатель питания наружных зеркал, блок печатной платы (реле розетки), модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, BCM, беспроводное зарядное устройство |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио, видео и навигации, зарядное устройство USB сзади |
| S/НАГРЕВАТЕЛЬ DRV/PASS | 20A | Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| ЛЮК 2 | 20A | Панорамный люк |
| P/SEAT (PASS) | 30A | Ручной переключатель сиденья пассажира |
| МОДУЛЬ 8 | 7,5 А | Соленоид ключа, бортовой диагностический модуль |
| РОЗЕТКА ПИТАНИЯ | 20A | Передняя розетка №1 (передний прикуриватель) |
| S/ОБОГРЕВ ЗАДНЕГО | 20A | Модуль управления подогревом заднего сиденья |
| ЗАМОК ДВЕРИ | 20A | Реле блокировки/разблокировки двери |
| Полный привод | 20A | Полный привод ECM |
| МОДУЛЬ 7 | 10A | Аварийный выключатель, электронный ключ водителя/пассажира, внешняя ручка, датчик AEB |
| АМП | 25А | АМП |
| БЕЗОПАСНОСТЬ P/ ОКНА (DRV) | 25A | Модуль стеклоподъемника безопасности сиденья водителя |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом для водителя/пассажира, блок управления кондиционером |
| P/SEAT (DRV) | 30A | Ручной переключатель сиденья водителя |
| МОДУЛЬ 10 | 10A | BCM |
| БЕЗОПАСНОСТЬ P/WINDOW (PASS) | 25A | Безопасный модуль стеклоподъемника пассажирского сиденья |
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2020)
| Наименование | Номинальный ток | Защита цепи |
|---|---|---|
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 3 | 80A | Электродвигатель вентилятора охлаждения |
| МСПП | 80А | Блок МСПП |
| Б+1 | 60А | Соединительный блок Smart (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), предохранитель -AMP), модуль 10 |
| B+2 | 60A | Интеллектуальный распределительный блок (IPS 1 (5CH), предохранитель — МОДУЛЬ 7, SMART KEY 2, SMART KET 3, СТОП-ЛАМПА) |
| B+3 | 50A | Интеллектуальный распределительный блок (предохранитель — ЛЮК 1, ЛЮК 2, S/ОБОГРЕВ DRV/PASS, S/ОБОГРЕВ ЗАДНИЙ, ЗАЩИТА P/ОКНА, реле стеклоподъемника) |
| ВОЗДУХОДУВКА | 40А | Реле вентилятора |
| ЗАДНИЙ С ПОДОГРЕВОМ | 40A | Задний обогреваемый реле |
| IG1 | 40A | Без смарт-ключа: выключатель зажигания Со смарт-ключом: блок печатной платы (реле PDM (IG1)/PDM (ACC)) |
| IG2 | 30A | Пусковое реле, Без смарт-ключа: Замок зажигания: Со смарт-ключом: Блок печатной платы (реле PDM (IG2)) |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 | 50A | Реле вентилятора охлаждения 1 |
| ABS 1 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| ЗАДНЯЯ ДВЕРЬ С ПРИВОДОМ | 40A | Модуль задней поднимающейся двери с электроприводом |
| АБС 2 | 40А | Модуль ESC |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 | 40A | Реле вентилятора охлаждения 1 |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 2 | 10А | БКМ |
| E-CVVT 2 | 20А | ПКМ |
| E-CVVT 1 | 20A | ПКМ |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 1 | 30A | Без смарт-ключа: выключатель зажигания Со смарт-ключом: реле PDM (IG2) |
| TCU 1 | 15A | ПКМ |
| Кондиционер | 10A | Реле блока управления воздухом |
| ЭБУ 3 | 20А | ПКМ |
| СИГНАЛ | 15A | Реле звукового сигнала |
| УПРАВЛЕНИЕ АККУМУЛЯТОРОМ | 10A | Датчик аккумулятора |
| ДАТЧИК 2 | 10A | Масляный регулирующий клапан, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, электромагнитный клапан управления RCV |
| ДАТЧИК 1 | 15A | Датчик кислорода (верхний/нижний) |
| ЭБУ 2 | 20A | Катушка зажигания #1/#2/#3/#4 |
| ЭБУ 4 | 15А | ПКМ |
| ДАТЧИК 3 | 10A | Соединительный блок E/R (реле охлаждающего вентилятора 1), клапан закрытия адсорбера, соединительный блок E/R (блок управления подачей воздуха |
| МОДУЛЬ 2 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ВАКУУМНЫЙ НАСОС 1 | 20A | Вакуумный насос |
| DEICEER | 15A | Соединительный блок E/R (реле антиобледенителя) |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| МОДУЛЬ 1 | 7,5 А | Выключатель стоп-сигналов |
| B/СИГНАЛ СИГНАЛА | 15A | Соединительный блок E/R (реле B/сигнала сирены) |
| H/LAMP HI | 10A | Bl-Function H/LP Реле |
| FCA | 10A | Датчик предотвращения лобового столкновения (FCA) |
| АБС 3 | 10А | Модуль ESC |
| ВАКУУМНЫЙ НАСОС 2 | 15A | Вакуумный насос, вакуумный переключатель |
| РОЗЕТКА ПИТАНИЯ 1 | 20 А | Передняя розетка #2 |
| ЭБУ 6 | 10А | ПКМ |
| TCU 2 | 15A | Переключатель диапазонов передачи |
| ЛАМПА B/UP | 10A | Лампа заднего бампера, левая/правая, электрохромное зеркало |
| РОЗЕТКА 2 | 20 А | Задняя розетка |
| ЭБУ 1 | 30A | Реле управления двигателем |
| Название реле | Тип | |
| Реле вентилятора охлаждения 1 | MINI | |
| Реле обогревателя заднего стекла | МИКРО | |
| Реле кондиционера | МИКРО | |
| B/реле звукового сигнала | МИКРО | |
| Реле антиобледенителя | МИКРО | |
| Реле охлаждающего вентилятора 2 | МИКРО | |
| Пусковое реле | МИКРО | |
| Реле вентилятора | МИКРО | |
| Реле топливного насоса | МИКРО |
Крышка клемм аккумуляторной батареи (главный предохранитель)
Подробнее:
Схема блока предохранителей реле Kia Sportage QL (4G) с назначением и расположением
2018, 2019, 2020, 2021 и по настоящее время как с бензиновыми, так и с дизельными двигателями.
В данной публикации вы найдете обозначения предохранителей и реле Киа Спортейдж 4 поколения со схемами коробок и их расположением. Выделим предохранитель, отвечающий за прикуриватель.
Исполнение ящиков и назначение элементов в них может отличаться от представленного. Сверяйте схемы со своими, они будут нанесены на обратную сторону защитной крышки.
Схемы не подходят или не то поколение Киа Спортейдж?
[ Описание Kia Sportage 1 ]
[ Описание Kia Sportage 2 ]
[ Описание Kia Sportage 3 ]
Салон
Расположен под панелью приборов со стороны водителя за защитной крышкой.
Тип схемы 1
Тип схемы 2
Назначение
| 8 5A Блок рулевого управления с электроусилителем | |||
| МОДУЛЬ 2 | 10A Фара левая/правая | ||
| SMART KEY 1 | 10A Модуль управления смарт-ключом/модуль иммобилайзера | ||
| A/BAG IND | 7,5A Приборная панель (индикация) | ||
| МОДУЛЬ 4 | 10A Переключатель консоли, радар обнаружения слепых зон слева/справа, ECD AWD, аварийный переключатель платформы, BCM, модуль управления предупреждением о выходе из полосы движения | ||
| A/BAG | 7,5 А [Без смарт-ключа и иммобилайзера] Блок реле ICM (реле охранной сигнализации), замок зажигания [со смарт-ключом / иммобилайзером] Переключатель коробки передач, ECM, модуль управления смарт-ключом | ||
| МОДУЛЬ 3 | 10A Передний Модуль управления обогревом заднего сиденья, рычаг переключения передач ILL ATM, модуль управления вентиляцией переднего сиденья, головное устройство A / V и навигации, электрохромированное зеркало, аудиосистема, модуль управления кондиционером, универсальный тестовый разъем, модуль адаптивного переднего освещения | ||
| CLUSTER | 10A Панель приборов | ||
| МОДУЛЬ 9 | 20A Блок печатной платы (предохранители – ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB 907, TCU 9,0 MODULE 2,0 MODULE 2) 71 | ПОДОГРЕВ РУЛЕВОГО РУЛЯ | 15А BCM |
| МОДУЛЬ 6 | 7,5 А Модуль управления обогревом передних/задних сидений, модуль управления передним вентилируемым сиденьем | ||
| МОДУЛЬ 5 | 10 А BCM, модуль управления смарт-ключом | ||
7. 5A Блок управления кондиционером |
|||
| МОДУЛЬ 1 | 10A BCM, рычаг переключения передач | ||
| P/ ОКНО Левый переключатель |
|||
| А / КОНТ. 1 | 7,5 А А / C Модуль управления, кластерный ионизатор, распределительная коробка E / R (реле вентилятора) | ||
| ОЧИСТИТЕЛЬ ЗАДНЕГО ОЧИСТИТЕЛЯ | 15A Электродвигатель заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) | ||
| ШАЙБА | 1 стеклоочиститель шайба) | ||
| SMART KEY 3 | 10A [Без смарт-ключа] Модуль иммобилайзера [Смарт-ключ] Модуль управления смарт-ключом, кнопка включения/выключения | ||
| P/ ОКНО RH |
25A Главный выключатель стеклоподъемника, переключатель стекла пассажирского лифта | ||
| ПАМЯТЬ | 10A Беспроводное зарядное устройство, приборная панель зеркала, разъем данных, BCM, блок реле ICM (складывание/раскладывание) , Зеркало Electro Chrome, Модуль управления кондиционером, Консольный переключатель | ||
| ЛЮК КРЫШИ 1 | 20A Люк | ||
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 10A Дверь багажника | ||
| ИНТЕРЬЕР A Внутреннее освещение, освещение замка зажигания и датчика открытия двери, внутреннее освещение, лампа потолочной консоли , левый и правый передние фонари индивидуального освещения, левый и правый задние фонари индивидуального освещения, лампа багажника, лампа вещевого ящика |
|||
| SMART KEY 2 | 15A Модуль управления смарт-ключом | ||
| МОДУЛЬ 8 | 7,5 А Электромагнитный ключ | ||
| МУЛЬТИМЕДИА | 15 А Аудио, аудио/видео и навигация, Задний USB
71 | 20A Переднее сиденье модуль управления обогревом, модуль управления вентиляцией передних сидений | |
| SUN ROOF 2 | 20A Luke | ||
| P/SEAT (PASS) | 30A Переключатель ручного управления пассажирского сиденья | 20A Передняя розетка № 1 (прикуриватель) | |
| S/HEATER REAR | 20A Модуль управления подогревом заднего сиденья 83 | ||
| Полный привод | 20А ЭБУ полного привода | ||
| МОДУЛЬ 7 | 10А Аварийный выключатель, внешняя ручка эл. ключ двери водителя/пассажира, датчик AEB |
||
| AMP | Усилитель 25A | ||
| БЕЗОПАСНОСТЬ P/ ОКНА | 25A Модуль подъемного стекла безопасности водителя | ||
| ЗЕРКАЛА С ПОДОГРЕВОМ | 10A Наружное зеркало с электроприводом водителя/пассажира, модуль управления кондиционером | ||
| P/SEAT 90 (DRV) ручной переключатель сиденья | |||
| ACC | Заднее USB-зарядное устройство 10 А , AMP, выключатель питания наружных зеркал, печатная плата в сборе (выход реле питания), модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, BCM, беспроводное зарядное устройство |
Предохранитель, отвечающий за прикуриватель, обозначен как POWER OUTLET 20A.
На задней части блока могут быть отдельные реле, отвечающие за фары, сигнал и т.д.
Моторный отсек
Расположен с левой стороны моторного отсека.
Схема
Защищенные компоненты
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 3 | 80A Электродвигатель вентилятора охлаждения | ||||||||||||||||
| MDPS | 80A Блок электроусилителя руля | ||||||||||||||||
| BAT+1 | 60A Интеллектуальная распределительная коробка (IPS 2 (5CH), IPSCH 3 (2) 5 (2CH), IPS 6 (1CH), предохранитель -AMP), модуль 10 | ||||||||||||||||
| BAT + 2 | 60A Интеллектуальный распределительный блок (IPS 1 (5-канальный), предохранитель – MODULE 7, SMART KEY 2, SMART KET 3, СТОП-ЛАМПА) | ||||||||||||||||
| BAT + 3 | Интеллектуальный распределительный блок 50A (предохранитель – ЛЮК 1, ЛЮК 2, S/ОБОГРЕВ DRV/PASS, S/ОБОГРЕВ ЗАД, ЗАЩИТА P/ОКНА, реле подъема стекла) | ||||||||||||||||
| ВЕНТИЛЯТОР | 40A Реле вентилятора | ||||||||||||||||
| ЗАДНИЙ ПОДОГРЕВ | 40A Реле 2 (реле обогрева заднего стекла) | ||||||||||||||||
| IG 3 | A Ключ зажигания, со смарт-ключом: сборка печатной платы (PDM (IG1) / Реле ДПМ (ACC)) | ||||||||||||||||
| ИГ2 | 30А Реле 11 (реле стартера), [Без электронных ключей] Замок зажигания, [С электронными ключами] Блок ПП (реле ДПМ (ЗАЖ3)) |
||||||||||||||||
| БАТ + 4 | 50А Интеллектуальный распределительный блок (предохранители – AWD, P/SEAT (DRV), P/SEAT (PASS), OPEN BACK GATE, LOCK DOOR, реле автоматического отключения устройства защиты от утечки тока), модуль 8 | ||||||||||||||||
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 | 50A Реле вентилятора охлаждения 1 | ||||||||||||||||
| ABS 1 | 40A Модуль управления ESC, универсальный разъем управления 82 40A Модуль задней двери с электроприводом | ||||||||||||||||
| ABS 2 | 40A Модуль ESC | ||||||||||||||||
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 | 40A Реле вентилятора охлаждения 1 | ||||||||||||||||
| WIPER FRT 2 | 10А BCM |
8 1 83 | 20A PCM, контроллер модуля питания | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E-CVVT 1 | 20A PCM, контроллер модуля питания | ||||||||||||||||
| WIPER FRT 1 | 30A Без смарт-ключа: ключ зажигания, со смарт-ключом2: | ||||||||||||||||
| TCU 1 | 15А PCM | ||||||||||||||||
| Кондиционер | 10A Реле блока управления воздухом | ||||||||||||||||
| ECU 3 | 20083 900 078 | ||||||||||||||||
| СИГНАЛ | 15A Сигнальное реле | ||||||||||||||||
АККУМУЛЯТОР. |
10A Указатель заряда батареи | ||||||||||||||||
| ДАТЧИК 2 | 10A Клапан управления маслом, электромагнитный клапан управления продувкой, электромагнитный клапан переменного расхода воздуха, электромагнитный клапан управления RCV | ||||||||||||||||
| ЭБУ 2 | 20А Катушка зажигания № 1 / № 2 / № 3 / № 4 | ||||||||||||||||
| ЭБУ 4 | 15А PCM | SENSOR | Распределительная коробка 10A E/R ( Реле охлаждающего вентилятора 1), клапан закрытия адсорбера, распределительная коробка E/R (блок управления подачей воздуха) | ||||||||||||||
| МОДУЛЬ 2 | 10A Соединительный блок E / R (реле топливного насоса) | ||||||||||||||||
| ВАКУУМНЫЙ НАСОС 1 | 20A Вакуумный насос | 8 ICER 3ER1 0082 15А Распределительная коробка E/R (противообледенительное реле) | |||||||||||||||
| ТОПЛИВНЫЙ НАСОС | 20A Реле топливного насоса | ||||||||||||||||
| МОДУЛЬ 1 | 7. 5A Выключатель стоп-сигналов |
||||||||||||||||
| 190ALARM0 8 HORN 5А Распределительная коробка моторного отсека (реле 7 – реле сирены охранной сигнализации) |
|||||||||||||||||
| H/LAMP HI | 10A Реле фар «BI-Function» | ||||||||||||||||
| FCA | 10A Система помощи при столкновении спереди (FCA) | ||||||||||||||||
| ВАКУУМНЫЙ НАСОС 2 | 15A Вакуумный насос, вакуумный выключатель | ||||||||||||||||
| РОЗЕТКА 1 | 20A Передняя розетка № 2 | ||||||||||||||||
| ECU 6 | 9 | TCU 2 | 15A [автоматическая коробка передач] TCM, датчик положения селектора, [механическая коробка передач] переключатель света заднего хода | ||||||||||||||
| ЛАМПА B/UP | 10A Фонарь заднего бампера левый/правый, электрохромированное зеркало | ||||||||||||||||
| РОЗЕТКА ПИТАНИЯ 2 | 20A Розетка задняя | 8 10090 E 90 82 30А Реле управления двигателем |
На плюсовой клемме аккумуляторной батареи установлен мощный сетевой предохранитель, выполненный в виде плавкой вставки.
Добавить комментарий
