Подключить датчик движения с выключателем: Подключение датчика движения для освещения с выключателем: схема и пошаговая инструкция

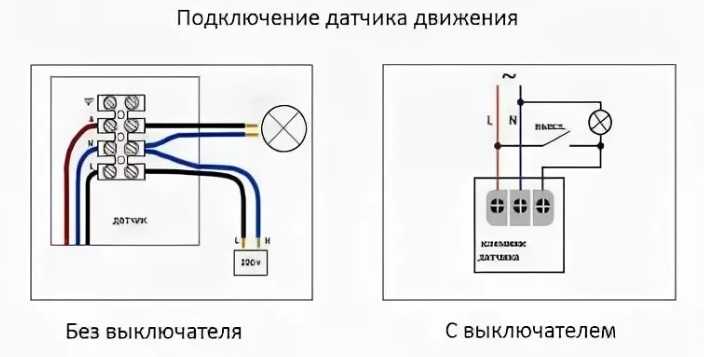

Схема подключения датчика движения для освещения с выключателем

Основной функцией датчика движения является мгновенное включение света, когда какой-либо объект попадает на определенный участок, называемый зоной обнаружения. Вариантом его использования довольно много и одним из них является схема подключения датчика движения для освещения с выключателем. Правильно подключить прибор вполне возможно самостоятельно, зная основные принципы его работы и общее устройство.

Содержание

Принцип действия сенсорного выключателя

В настоящее время существуют различные типы детекторов, применяемых для регулировки освещения. Звуковые датчики реагируют на уровень шума, колебательные приборы включают свет при обнаружении поблизости объекта, находящегося в движении. В основе работы инфракрасных датчиков лежит реагирование на выделяемое тепло.

При устройстве наружного освещения лучше всего использовать датчики движения колебательного действия. Кроме того, они достаточно эффективны в подъездах или квартирах. Инфракрасные и звуковые конструкции применяются в основном для охранных систем. Принцип действия всех приборов очень простой: обнаружив звуки, повышенную температуру или какой-то объект, детектором подается специальный сигнал, воздействующий на реле. Далее происходит замыкание цепи и включение светильника.

Как подключить датчик движения

Большое значение в дальнейшей эксплуатации придается правильно выбранной схеме подключения. Среди нескольких вариантов, наиболее простым считается прямое соединение датчика со светильником. Однако, несмотря на свою простоту, этот способ меньше всего подходит для квартиры или частного дома. Во всех случаях свет будет включаться только после обнаружения объекта.

Лучше всего использовать схему с выключателем, в которой возможно переключение цепи и управление светом с помощью обыкновенного клавишного устройства. Поступление тока будет происходить, минуя детектор и помещение становится освещенным, пока цепь вновь не разомкнется вручную. В обоих случаях не требуется выведения отдельной линии из распределительной коробки, не нужно дополнительно штробить стены. Датчик движение легко соединяется с розеткой, с помощью электрического шнура с вилкой. Иногда он врезается напрямую в месте соединения люстры с электрической сетью. Существуют современные беспроводные модели, функционирующие от обычных батареек.

Если вместе с детектором планируется использование мощных источников света, то в электрическую схему включается магнитный пускатель. Это связано с номинальной мощностью датчиков движения, составляющей 0,5-1,0 кВт. В случае превышения светильниками номинальной мощности сенсора, необходимо обязательно воспользоваться магнитным пускателем.

Довольно часто применяется схема подключения сразу с несколькими детекторами. Действие обычного детектора распространяется на расстояние не более 12 м. Поэтому для контроля значительной территории одного датчика будет недостаточно. То же самое касается длинных извилистых коридоров и лестничных маршей. Здесь любой поворот создает преграду, лишающую возможности контроля. Чтобы обеспечить устойчивую работу системы, детекторы подключаются сразу в нескольких точках.

Монтаж детектора движения

После того как выбрана наиболее подходящая схема подключения датчика, можно приступать к монтажным работам. В первую очередь выбирается самая оптимальная точка для установки детектора. Как правило, это потолок или угловая часть комнаты. При устройстве наружного освещения монтаж осуществляется, исходя из конкретных условий. Главным фактором является угол обзора, который полностью зависит от размещения сенсора. Количество мертвых зон должно быть минимальным.

Перед подключением нужно обесточить электрическую сеть. Затем три провода соединяются со светильником и соответствующими клеммами в датчике, расположенными на корпусе. Чтобы правильно выполнить подключение нужно пользоваться цветовой маркировкой проводов и обозначениями разъемов. Если фаза и ноль будут подключены неправильно, можно серьезно повредить не только проводку, но и сам прибор.

Регуляторы, находящиеся на корпусе должны быть настроены и выставлены в оптимальное положение. Обычно выставляются регуляторы уровня освещенности, времени задержки отключения света, чувствительности к срабатыванию и уровень шума, обеспечивающий замыкание цепи. Правильно отрегулированная схема подключения датчика движения для освещения с выключателем позволит включать свет лишь на строго необходимое время, способствуя существенной экономии электроэнергии.

После монтажа и подключения системы, необходимо включить питание и протестировать работу оборудования. Может понадобиться изменение регулировок или место расположения самого прибора.

Типовые схемы подключения датчиков движения

Схемы подключения и настройка датчика движения для включения освещения

Детектор скрытой проводки своими руками, схема, принцип работы

Проходной выключатель из обычного своими руками: 2 способа

Выключатель с подсветкой: установка, подключение, схема

Монтажная схема реверса асинхронного двигателя 380 вольт с отдельным блоком кнопок

Реверсивный пускатель: подключение и запуск, настройка реверса

5 схем подключения датчика движения

Для того,
чтобы упростить процесс управления освещением и автоматизировать его включение-отключение
в определенных местах (подъезд, коридоры, вход в дом на улице и т. д.),
применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

• автоматический выключатель для подачи питания 220В

• распредкоробка

• сам датчик

• светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика.

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания — на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

• 1 — переводите устройство в автоматический режим

• 2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

• 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

• простота монтажа и подключения

• возможность принудительного включения освещения без дополнительных выключателей света

• универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также состоит из 4-х элементов:

• автоматический выключатель

• распредкоробка

• датчик

• светильник

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

• трехжильный от автомата (фаза-ноль-земля)

• трехжильный на освещение (если у вас светильники с металлическим корпусом)

• трехжильный на датчик

Нули
собираются в одну точку. «Земля» с автомата подключается к
«земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У
данного девайса под корпусом имеется три клеммы.

• две вводных — сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

• и один выход

Обозначенный к примеру буквой «А».

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

• красный А — выход

• синий N — ноль

• коричневый L — фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Настройка и регулировка чувствительности

После
подключения на корпусе ищите элементы управления и настройки. Одна из
«крутилок» отвечает за время суток. Там нарисованы солнышко и луна
(Lux).

Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.

То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.

Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
«голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам.

Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.

Главный
недостаток такой 3-х проводной схемы — отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.

Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.

Схема включения датчика движения с выключателем

Эта схема
является наиболее универсальной. В ней используется обычный одноклавишник.

Многие
спросят: «У него же всего два контакта и два провода, а у датчика три. Куда
девать лишнее?» Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно
сразу завести не только на датчик, но и на одноклавишный выключатель света.
Второй провод с одноклавишника присоединяется к контуру освещения, то есть к
выходному проводнику с датчика.

Выглядит это
следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы,
такой вариант наиболее хорош. Всю схему можно полностью отключить от
напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в
том, что при полном обесточивании и последующей подачи напряжения, лампочка не
загорается сразу.

Сколько бы
вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время,
дабы просканировать всю площадь на наличие объектов. У многих моделей на это
уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

• диод VDI 1N4007

• конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

• А-выход с датчика

• N — место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход «А» остается пустым. На нем «сидит» только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения — не более 80Вт.

Схема с двумя датчиками

В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.

Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

Или если
нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом
случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

Фазный
проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может
поступать как напрямую, так и с того же датчика.

Датчик движения работает неправильно — ошибки подключения

1Ложные срабатывания.

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2Подключение фазы и ноля.

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3Датчик самопроизвольно включается сразу после отключения.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4Установка потолочного датчика на стену.

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5Влияние ветра и бликов.

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6Трещина или грязь на экране.

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники — https://cable.ru, Кабель.РФ

Как установить светильник с датчиком движения

Автор: Jessica Bruno
Обновлено 4 августа 2022 г.

Этот пост может содержать партнерские ссылки. Пожалуйста, смотрите наше раскрытие здесь.

22
акции

• Поделиться

• Твит

Сегодня я расскажу, как установить выключатель света с датчиком движения, который может быть очень полезен во многих частях вашего дома. Я никогда не думал, что сделаю установку освещения с датчиком движения. Я ничего не знаю об электрических проектах, и, честно говоря, это не то, с чем вы хотите связываться, если вы не профессионал.

Установка выключателя света с датчиком движения очень проста и не требует помощи электрика. Когда компания Lutron связалась со мной, чтобы узнать, заинтересован ли я в установке их выключателя света с датчиком присутствия в нашем доме, я подумал, что это прекрасная возможность попробовать что-то новое и, возможно, сэкономить на счетах за электричество.

Этот пост может содержать партнерские ссылки для удобства покупок.

Как установить светильник с датчиком движения

Мы с братом вместе установили переключатель присутствия Lutron в одной из наших ванных комнат, и я снял видео установки.

Для меня я визуальный ученик, и я думаю, что вид проводов и того, как мы установили переключатель, поможет вам, если вы немного напуганы этим проектом.

Как я уже говорил ранее, я никогда не занимался электромонтажными работами, поэтому поначалу этот проект меня пугал. Не знаю, чего я так испугалась, это было супер просто и очень быстро.

Как установить выключатель света с датчиком присутствия Lutron, видео

Lutron также предоставляет подробные инструкции по установке в упаковке. Ниже приведено краткое руководство о том, как мы установили датчик.

Выключатель освещения с датчиком движения Указания

Шаг 1: Отключите выключатель на электрощите.

Шаг 2: Снимите крышку существующей панели выключателя света и вытащите существующий выключатель из стены.

Шаг 3: Снимите существующий переключатель, отвинтив два винта, удерживающие провода на месте. В зависимости от того, какой тип существующего коммутатора у вас есть, это может отличаться.

Шаг 4: Найдите заземляющий провод внутри стены.

Шаг 5: Свяжите вместе серебряный и зеленый провода на задней панели датчика присутствия Lutron (как показано в инструкциях и видео выше) и подключите к существующему проводу заземления в вашей стене. Используйте желтый колпачок для гаек, поставляемый с датчиком, чтобы скрепить все провода вместе. Закрутите желтый колпачок до упора (как показано на видео).

Шаг 6: Подсоедините два черных провода на задней панели датчика к двум проводам от вашей стены. Используйте желтые колпачки для гаек, чтобы скрепить провода вместе. То же, что и в шаге 5.

Шаг 7: Как только все провода будут подключены, как можно аккуратнее вставьте их в отверстие в стене. Закрепите датчик на стене с помощью прилагаемых винтов.

Шаг 8: Добавьте подходящую крышку пластинчатого переключателя Lutron, чтобы завершить проект.

Датчик движения Lutron Схема выключателя света

Вы можете найти техническую информацию и схемы датчика движения на веб-сайте раздела Датчик движения Lutron.

Инструкции по установке светильника с датчиком движения содержат подробные инструкции по установке и регулировке таймера движения/уровней чувствительности.

Светильник с датчиком движения имеет очень современный и стильный внешний вид, который радует глаз.

Вот несколько выключателей движения, признанных Google и Amazon лучшими выключателями света движения.

Можно ли настроить выключатель света с датчиком движения?

Я выбрал, чтобы свет включался при высокой настройке (высокая чувствительность) и выключался через одну минуту без движения.

Могу я просто сказать вам, установка этого датчика присутствия и отсутствия датчик движения выключатель света от Lutron (см. датчик движения здесь) был НАСТОЛЬКО простым и действительно имел значение в том, что свет оставался включенным.

Отказ от ответственности:  Мы не несем ответственности за результат вашей установки, включая, помимо прочего, самостоятельную перезапись. Выключите рубильник! Если вы не уверены, обратитесь к электрику. Спасибо Lutron за поддержку этого поста. Все мнения и слова на 100% мои собственные. Этот пост содержит партнерские ссылки.

Об авторе

Блог Джессики, который начинался как хобби, теперь ежегодно посещают миллионы людей, и хотя многие проекты и посты выглядят и звучат идеально, жизнь не всегда была легкой. Прочитайте историю Джессики и то, как преодоление смерти, развода и слабоумия стало одним из ее самых важных жизненных уроков на сегодняшний день.

Как установить выключатель света с датчиком движения

БЛОГ

Гораций Хе

Последнее обновление: 9 декабря 2022 г.

Датчики движения

отлично экономят энергию и обеспечивают удобство. Они могут автоматически включать свет для нас при обнаружении движения человека и выключать свет для нас, когда движение не обнаружено. Независимо от того, используется ли он на открытом воздухе или в помещении, выключатель света с датчиком движения в большинстве случаев лучше, чем механический выключатель света.

Содержимое

• Шаг 1. Подготовьте инструменты для установки
• Шаг 2. Снимите старый коммутатор
• .
  Шаг 3. Подключите выключатель света с датчиком движения
• .
  Шаг 4. Закрепите выключатель в настенной коробке

Выключатели с датчиком движения прекрасно экономят электроэнергию и обеспечивают удобство в нашем доме. Детектор датчика движения может автоматически включать для нас свет, когда мы заходим в комнату, и выключать свет, когда мы выходим. Выключатель света с датчиком движения более предпочтителен для домашнего использования, чем светильник с датчиком движения, потому что большую часть времени нам нужно вручную управлять светом. И проще просто модернизировать традиционный настенный выключатель датчиком движения, чем заменить светильник.

Никогда не поздно заменить ручной механический выключатель света на интеллектуальный, активируемый движением, а подключение и установка выключателя света с датчиком движения могут быть быстрыми и простыми.

Вам не нужно вызывать электрика для работы. Все, что вам нужно, это некоторые обычные инструменты, такие как отвертка, которая есть в каждом доме (у вас нет отвертки?), и в течение 30 минут вы можете выполнить работу даже для новичков, не имеющих знаний в области электрики.

Посмотреть видео вариант установки выключателя света с датчиком движения.

Если вам нужна пошаговая инструкция, продолжайте читать.

Шаг 1. Подготовьте инструменты для установки

Перед установкой выключателя света с датчиком движения подготовьте эти инструменты, чтобы мы могли ускорить процесс.

• Выключатель света с датчиком движения
• Отвертка
• Дополнительно
  • Кусачки: для обрезки проводов при необходимости
  • Проводные разъемы: большинство выключателей с датчиком движения по умолчанию включают проводные разъемы в комплект принадлежностей
  • Тестер напряжения: для идентификации провода питания и проверки отсутствия напряжения
  • Изолента: для маркировки горячих проводов

Шаг 2.

Удалите старый выключатель

Выключите выключатель на светильнике, выключатель которого вы хотите заменить, и несколько раз включите/выключите существующий выключатель, чтобы убедиться, что питание отключено.

Теперь можно смело удалять старый переключатель. Предположим, вы совершенно не разбираетесь в электрике и беспокоитесь о проводке. В этом случае вы можете сфотографировать существующую проводку, чтобы применить аналогичную проводку к выключателю света с датчиком движения или даже восстановить старую проводку и выключатель.

При необходимости пометьте горячий провод (черный провод) изолентой.

Если вы не знаете, какой провод является проводом нагрузки, а какой проводом под напряжением, используйте тестер напряжения для подтверждения следующим процессом:

1. Включите выключатель
2. Поднесите тестер напряжения к каждому черному проводу
3. На провод питания подается питание, а на провод нагрузки нет питания
4. Выключить рубильник
5. Используйте напряжение рядом с горячим проводом, чтобы убедиться, что питание отключено
6. Обозначить провод изолентой

Шаг 3.

Подсоединение выключателя освещения с датчиком движения

Во-первых, с помощью тестера напряжения убедитесь, что выключатель выключен и питание отсутствует.

Теперь приступаем к подключению выключателя света с датчиком движения к светильнику, соединяя провода одного цвета.

• Горячий провод (черный) к горячему проводу выключателя света (черный)
• Провод нагрузки (черный или красный) к проводу нагрузки выключателя освещения (красный)
• Соедините вместе все нейтральные провода (белые)
• Соедините вместе все провода заземления (зеленые или медные)

Теперь частично вкручиваем выключатель датчика движения в настенную коробку и тестируем проводку.

Включите выключатель, датчику движения нужно некоторое время, чтобы прогреться, и он автоматически включит свет, если проводка исправна.

Нажимайте кнопки на выключателе света, чтобы проверить, сможете ли вы успешно управлять включением и выключением света.

Шаг 4.
