Как подключить дверной звонок

Для того чтобы правильно подключить дверной звонок, в первую очередь, необходимо точно знать, какая у вас в квартире реализована схема подключения и подобрать подходящий именно под нее тип звонка.

Самой распространённой схемой подключения дверных звонков, которая реализована уже при строительстве практически каждой квартиры, включая новостройки, является схема подключения проводного дверного звонка, которая представлена на изображении ниже.

Подробнее о всех основных схемах подключения квартирных звонков мы рассказывали в статье «Схема подключения дверного звонка».


Для нашего примера установки, мы выбрали проводной электромеханический дверной звонок Zamel (Замел) модель Bim Bam (Бим Бам) – двухканальный гонг. Этот электрозвонок предназначен для установки в стандартную схему подключения, поэтому комплект поставки максимально прост.

Приступаем к установке дверного звонка

Будьте внимательны! Комплект поставки не включает питающий провод с электрической вилкой для подключения к розетке для звонка. В нашем примере установки, мы покажем, как превратить отсутствие электрического шнура в преимущество, получив в результате эстетически более удачно установленный дверной звонок.


Для правильной работы звонка, по схеме подключения, требуется выведенная в подъезд управляющая кнопка.

И розетка для подключения самого звонка, которая зачастую располагается внутри квартиры рядом со входной дверью, под потолком.

В нашем случае, так как у электрозвонка Zamel отсутствует электрический шнур для включения в розетку, мы заранее сняли механизм розетки и вывели необходимые для подключения жилы питающего кабеля. В нашем случае это коричневый (Фазный провод идущий от кнопки) и голубой (ноль). С концов жил кабеля была снята изоляция на расстояние примерно 10мм — 12мм.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.



Если проводка выполнена верно, точно по схеме, напряжения на проводах быть не должно, пока не нажата кнопка. Но лучше всего принудительно выключить подачу электрического тока в учетно-распределительном щите.

Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Прокладываем жилы питающего провода в корпус звонка, с тыльной стороны, через специальное отверстие, как показано на изображении ниже.

Подключаем провода, помещая их в клеммы, расположенные непосредственно в механизме дверного звонка. В электрозвонке Zamel, для подключения используются самозажимные пружинные клеммы, что значительно ускоряет и облегчает монтаж.

Чуть выше подрозетника, из которого выводятся провода для подключения звонка, вкручиваем саморез. При этом его головка не должна входить в стену до конца, а должна выпирать на расстояние 3мм — 5мм, как показано на изображении ниже. В зависимости от материалов стен, крепеж может быть применен различный, главным условием является соответствие головки размеру посадочного места в крепеже звонка.

Обязательно убедитесь в отсутствии электропроводки в месте установки крепежа, если не уверены, безопаснее отступить от оси установки подрозетника в любую из сторон.






Одеваем корпус звонка на головку самореза, используя специальное посадочное место с его тыльной стороны. Отрегулировав расстояние, на которое торчит из стены крепеж, можно добиться максимально надежной фиксации звонка на стене.

После того как корпус квартирного звонка надежно закреплен, ставим на место крышку, как показано на изображении ниже.

На этом установка проводного электрозвонка завершена, можно включить подачу электричества и проверить его работу. Если все верно, при нажатии на управляющую клавишу (кнопку звонка), расположенную в подъезде, раздастся приятный, мелодичный звук, стихающий, если кнопку отпустить.


Как видите, звонок полностью перекрыл, находящийся за ним, подрозетник и из-за отсутствия лишних проводов выглядит в интерьере очень привлекательно.

Данный способ установки, по нашему мнению, наиболее удобный и эстетически привлекательный. Главным минусом является отсутствие простой возможности принудительного выключения дверного звонка. Выключателями звонки оборудованы редко, а просто выключить из розетки его нельзя. Другой вопрос насколько часто вам потребуется такая возможность. В любом случае, всегда можно довольно просто реализовать в звонке выключатель любого типа, например, веревочный.

Теперь вы знаете как установить дверной звонок и сможете легко справится с этим своими руками.

Если у вас появятся вопросы, по установке дверного звонка, любого типа, оставляйте в комментариях к статье, попробуем помочь.

Так же если вами были обнаружены неточности или есть какие-то дополнения к статье, обязательно пишите!

Подключение дверного звонка.

Инструкция. Фото.

СОДЕРЖАНИЕ:

1. Подключение дверного звонка.

2. Типы проводных звонков.

3. Типовая схема подключения дверного звонка.

4. Современное безопасное подключение дверного звонка.

5. Подключение дверного звонка, инструкция.

5.1. Дверной звонок. Схема подключения.

6. Видео.

1. Подключение дверного звонка

Владельцы квартир иногда встречаются с необходимостью ремонта дверного звонка или установки его новой модели. Для этого им необходимо четко знать электрическую схему для подключение дверного звонка и принцип работы. Звонки, которыми гость предупреждает хозяина о своем прибытии делят на:

• проводные;

• беспроводные.

2. Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:

• крепежное отверстие;

• регулятор громкости;

• опломбированный винт крепления крышки;

• предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

3. Типовая схема подключения дверного звонка

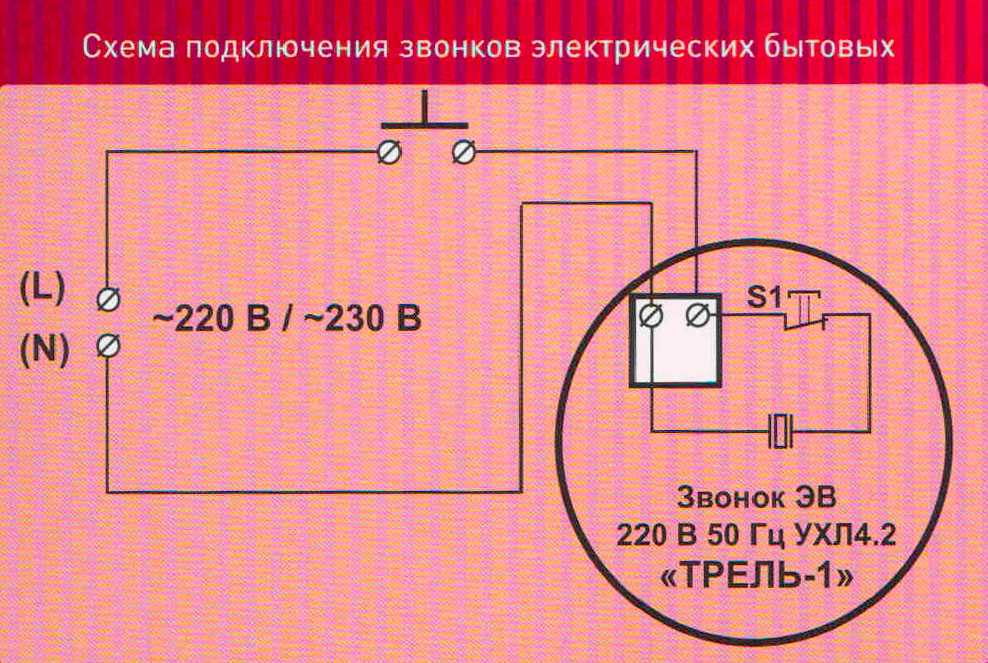

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму. Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

• защитного автомата после электросчетчика;

• кнопки;

• звонка.

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены. Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.



4. Современное безопасное подключение дверного звонка

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

5. Подключение дверного звонка, инструкция

Установка и подключение дверного звонка должна основываться на уже имеющейся схеме подключения (разводки). При строительстве новых домов реализуют проводную схему подключения дверного звонка.



5.1. Дверной звонок. Схема подключения:

В комплекте с дверным звонком не поставляется отдельный кабель с электрической вилкой для подключения к розетке, поэтому стоит заранее позаботится о монтаже проводки. Напряжение на концах для подключения дверного звонка при правильной разводке должно появляться лишь при нажатии на кнопку.

Однако для большей безопасности, подготовку к подключению дверного звонка начинаем с отключения электричества и проверки отсутствия напряжения на концах индикаторной отверткой или мультиметром. В итоге после разделки кабеля в месте установки дверного звонка получаем необходимые две жилы питающего кабеля: фазный – коричневый, нулевой — голубой.

Для подключения дверного звонка в нашем случае необходимо жилы питающего кабеля подсоединить к самозажимным клеммам, расположенным на задней крышке корпуса звонка. Ввод питающего кабеля в корпус осуществляется через специальное монтажное отверстие.

Для крепления дверного звонка на стене вкручиваем саморез таким образом, чтобы его головка выступала от стены на 3…5мм. Затем одеваем заднюю крышку дверного звонка на головку самореза.

На последнем этапе проверяем правильность подключения дверного звонка, включив в электрическом щитке соответствующий автоматический выключатель и нажав на кнопку около входной двери. Затем закрепляем крышку дверного звонка на корпусе.

Схема подключения дверного звонка без использования дополнительного кабеля для включения в розетку выглядит в интерьере более эстетически.

На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться. Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока. Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием. Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки. В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко. При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время. Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Это является их основным преимуществом. Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются.
