Подключение реле холодильника атлант: как проверить и подключить, схема

Как подключить или заменить пусковое реле холодильника? Причины поломок пускового реле бытового холодильника и решение проблемы

Исправный и нормально работающий холодильник является важным атрибутом ведения домашнего хозяйства. Именно в холодильнике хранятся самые вкусные и любимые блюда и продукты, которыми мы завтракаем обедаем и ужинаем. Уверен, мало кто из читателей горит желанием остаться без обеда ввиду того, что холодильник по неизвестной причине не работает, а все продукты внутри оказались испорчены.

Конструкция холодильника достаточно сложная и состоит как из крупных узлов, так и из небольших или даже мелких. Одним из наиболее интересных элементов холодильника является пускозащитное реле, которое выглядит, как небольшая пластиковая коробочка, но при этом от реле очень сильно зависит успешность работы компрессора холодильника, а значит и самого холодильника в целом. Если вы заметили неполадки в работе вашего агрегата, правильным решение будет вызвать мастера по ремонту холодильника.

Давайте разберёмся в том, что же это за устройство и как оно влияет на работу холодильника.

Что такое реле в холодильнике?

Несмотря на то, что основным и самым важным узлом холодильника считается компрессор, а пусковое реле всего лишь дополняющий его узел, преуменьшать важность такой детали не стоит. Реле выполняет одновременно две функции. Первая функция заключается в контроле запуска компрессора, а, соответственно, и холодильника. Вторая функция пускового реле заключается в защите работающего компрессора от негативных воздействий и перегрева во время активной фазы работы.

В разных холодильниках могут использоваться различные пускозащитные реле, отличаются друг от друга они своим типом и форматом.

Основные типы пускового реле холодильника:

1. Токовый тип реле – в процессе работы компрессора, ему требуется питание, а именно напряжение определённого уровня. Прежде чем ток попадает на компрессор, он проходит через защитное реле. Пока напряжение не превышает нормы, работа холодильника продолжается в нормальном русле. Однако, если компрессор перегревается, напряжение растёт, это «понимает» реле и прекращает подачу напряжения на компрессор. В этот момент холодильник отключается до тех пор, пока компрессор не остынет, после чего напряжение снова начинает поступать на узлы компрессора.
2. Токо-тепловой тип реле – такой тип реле объединяет в себе два вида защитной функции. С одной стороны, он может работать по такому же принципу, как работает токовый тип реле. Но второй вариант заключается в тепловом нагреве. В конструкции токо-теплового реле предусмотрена спираль, через которую проходит ток, поступающий на компрессор. Если спираль слишком нагревается или перегревается, это тепло передаётся на биметаллическую пластину, одна часть которой от нагрева деформируется и размыкает контакт. Так компрессор устройства отключается до тех пор, пока температура не придёт в нормальное русло.

Также, прежде чем приступать к замене реле или его ремонту, следует понимать, что относительно своего формата, реле может обладать всего двумя контактами (фаза и ноль) или тремя (пусковая и рабочая обмотка и ноль).

Замена реле холодильника, чаще всего, не вызывает трудностей, сделать это можно самостоятельно, но в обязательном порядке необходимо соблюдать меры предосторожности. Следует помнить, что реле пропускает через себя высокое напряжение и холодильник обязательно должен быть отключён от питания прежде, чем начинать выполнение работ.

Как снять реле холодильника?

В случае, если пускозащитное реле вашего холодильника вышло из строя или же вы подозреваете, что неправильная работа устройства либо полное отсутствие функционирования холодильника происходит по вине поломки пускового реле, следует произвести замену неисправного элемента. Оговоримся сразу, что реле относится к тому типу устройств, которое существенно легче заменить на новое, чем заниматься ремонтом и восстановлением.

Немного поразмыслив, приходим к простому выводу, что, если необходимо заменить реле на новый, нужно заблаговременно позаботиться о покупке исправного реле, который будет полностью соответствовать производителю и марке вашего холодильного агрегата. Не стоит наивно полагать, что реле для холодильника Атлант будет таким же, как и реле для холодильника Liebherr.

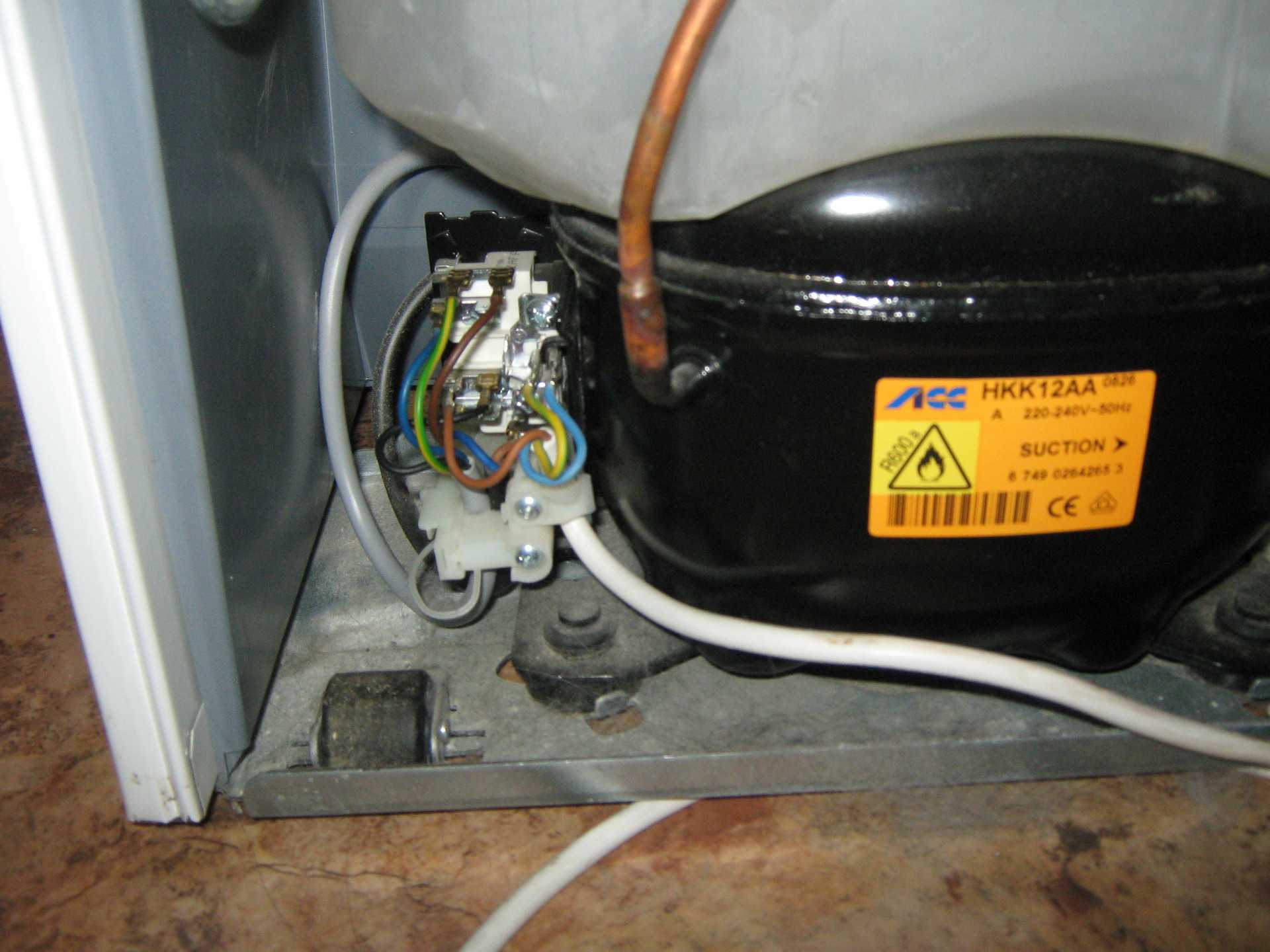

После того, как новый реле приобретён, необходимо разобраться где именно установлен этот узел и как его демонтировать. Так как мы уже знаем, что пускозащитное реле является пусковой единицей компрессора и его защитным элементом, следовательно, располагается реле на компрессоре. Это простое умозаключение, но сложнее оказывается вопрос относительно того, как демонтировать и снять пускозащитное реле.

Как крепится реле и особенности его демонтажа:

• реле закреплён на винтах – это наиболее простой способ при демонтаже. Чаще всего достаточно просто подобрать отвёртку, которая соответствует крепежам и открутить их, после чего реле легко снимается, а на его место устанавливается новый. В некоторых случаях, например, если холодильник используется несколько лет или даже десятилетие, винты могут оказаться окислёнными и их не так просто открутить. В этом случае нужно поддеть их плоской отвёрткой и слегка расшатать;
• реле закреплён на заклёпках – чуть более сложный случай для демонтажа, а при установке нового реле лучше воспользоваться винтами. Чтобы изъять неработающий реле, необходимо высверлить старые заклёпки шуруповёртом. Чтобы не нанести вред посадочному месту и компрессору, шуруповёрт лучше использовать на низких оборотах. После демонтажа старого реле, новый удобнее будет закрутить винтами;
• реле установлен на защёлки – достаточно рисковый вариант, в этом случае необходимо быть особенно аккуратным. Старый реле нужно снять с этих защёлок, для чего их необходимо зацепить и разжать. Если холодильник старый, следовательно, пластик и защёлки могли потерять свою изначальную гибкость и прочность. Это не только усложняет процесс демонтажа, но и повышает риск того, что пластик может лопнуть и установка нового реле вызовет сильные затруднения.

Как отремонтировать реле холодильника?

Прежде чем приступать к ремонту реле холодильника, необходимо убедиться в том, что проблема неисправности кроется именно в реле. Сделать это можно двумя основными способами. Первый способе заключается в демонтаже пускозащитного реле и подключении контактной группы непосредственно к компрессору, минуя пусковое реле. Если при такой манипуляции холодильник начал работать нормально, следует вывод, что реле неисправен. Второй способ заключается в установке нового реле на место старого. Если новый реле работает без сбоев, следовательно, старый был неисправен.

Как только мы убедились в том, что проблема неправильной работы холодильника заключается в реле, необходимо выяснить причины поломки, ведь в противном случае она может повториться в короткие сроки.

Основные причины поломки пускозащитного реле:

• упругость биметаллической пластины снижена – при частых срабатываниях реле упругость и жёсткость металла биметаллической пластины снижается, через определённое время она перестаёт нормально работать;
• перегорела обмотка – причиной может быть перепад напряжения, короткое замыкание, постоянные скачки напряжения в электрической сети. Всё это пагубно влияет на работу холодильника;
• неисправность контактов – контактная группа не может замкнуть цепь или, наоборот, постоянно замыкают её.

Если требуется замена реле в холодильнике по причине его неисправности, не стоит рассчитывать на ремонт, ведь он нецелесообразен. Прежде чем начинать процедуру замены, следует произвести подготовительные работы, а именно, приобрести новый реле, соответствующий вашей марке холодильника. Например, если реле необходимо заменить в холодильнике Атлант, то покупает именно для этого производителя.

Алгоритм замены реле холодильника:

1. Отключаем холодильник от питания – вилку вынимаем из розетки, проводить работы по замене реле холодильника с подключённым устройством крайне опасно и недопустимо.
2. Отключаем контакты от реле – стоит понимать, что провода со временем могут потерять свой цвет, окислиться или прогореть, поэтому после того, как контакты отсоединены от реле, их следует промаркировать, чтобы не допустить ошибку при подключении нового реле.
3. Отсоединяем крепежи – если в основе крепления реле применены винты, то просто откручиваем их, если использованы заклёпки, то просверливаем их шуруповёртом, если пластиковые защёлки, то аккуратно разжимаем их.
4. Изымаем старый реле – как только реле оказался демонтирован, на его место можно установить новый исправный узел.
5. Устанавливаем новый реле – новый узел устанавливается на те же крепежи, на которых был старый, за исключением заклёпок, которые лучше заменить на винты.
6. Подключаем контакты – подключение контактов к новому реле происходит согласно маркировке после демонтажа старого реле.
7. Тестируем холодильник – после установки нового реле, необходимо подключить холодильник к питанию и запустить его для проверки.

Если после установки нового реле холодильник работает нормально, ремонт можно считать успешным.

Подведём итог

Небольшой относительно своих габаритов реле холодильника выполняет очень важную роль в процессе эксплуатации агрегата. Так, реле отвечает за успешный запуск компрессора холодильника, а в процессе активной фазы работы защищает его от перенапряжения, перегрева и негативных внешних воздействий. Таким образом, понимаем, когда возникают экстремальные условия работы, реле принимает на себя основной удар.

Ремонт реле холодильника оказывается нецелесообразным, как с точки зрения финансовых затрат, так и трудозатратной части. Со всех точек зрения, реле легче и эффективнее заменить на новый. Однако, параллельно замене реле на новое, необходимо выяснить причины возникшей неисправности и устранить их. В противном случае есть весомый риск того, что поломка может повториться.

Пусковое реле для холодильника: принцип работы, как проверить

Содержание

Каждый из регулярно пользуется холодильным оборудованием. Нуждаемся мы в нём из-за многих вещей, таких как хранение продуктов питания, некоторых лекарств и т.д. Но и оно иногда может давать сбои. Самыми распространенными признаками скорой поломки могут быть шум, несоответствующий обычному, работа с некоторыми перебоями и т.д.

Пусковое реле для холодильника – это та самая деталь, поломка которой может вызывать эти признаки. Чтобы понять, что можно с этим сделать — нужно выучить сам принцип работы, внутренности и то, как правильно проверить его на поломки.

Принцип работы реле холодильника

Реле холодильника бывает двух типов:

• Пусковые;
• Пускозащитные.

Принцип работы первого состоит в том, чтобы замкнуть контакт, который будет служить главной точкой пропуска электричества по пусковой обмотке. Когда реле компрессора холодильника запускают при статичном роторе, то по катушке проходит высокое напряжение. Таким образом получается магнитное поле, двигающее сердечник, тот в свою очередь влияет на планку, которая замыкает контакт на обмотке.

Ротор разгоняется до определенного значения и тогда напряжение начинает падать. Происходит размыкание контакта, электродвигатель сам поддерживает работу и пропускает ток через обмотку. В общем, реле работает только тогда, когда ротор остановится.

Пускозащитное реле, в свою очередь, делится на два типа:

• Токовые. Работает только при определенном значении тока.
• Токово-тепловые. Работает, ориентируясь на определенные показания тепла и значения поступающего тока.

Как проверить пусковое реле холодильника?

Для начала узнаем ситуации, при которых стоит взяться за холодильное оборудование и проверить пускозащитное реле холодильника, как и пусковое, на неисправность:

• Температура в камерах хранения выше выставленного значения;
• Холодильник вообще не включается;
• Включается и резко отключается при попытке его запустить.

Это основные критерии, но даже если всё сходится, то сперва стоит узнать наверняка, в этом ли дело. Пусковое реле холодильника в этом случае отключают и включают без его контактов напрямую в компрессор. Если работа идёт полным ходом и без резких отключений – дело правда в этом, если же стабильной работы не наблюдается, а то оборудование вообще не включается, то скорее всего дело в компрессоре.

Как проверить реле холодильника на работоспособность, можно узнать из следующих методов:

• Визуально. Деталь стоит в нужном положении, вертикальном, без наклонов, без нарушений подключения.
• С помощью тестера. Благодаря специализированным измерительным приборам можно прозвонить все контакты. Если показатели не отображаются, то проблема может быть в окислении, либо простом загрязнении узлов проведения тока. Такую неисправность зачищают с помощью простой наждачной бумаги.
• Внутренний осмотр. Проверка реле холодильника в этом случае детально проводится при вскрытии.

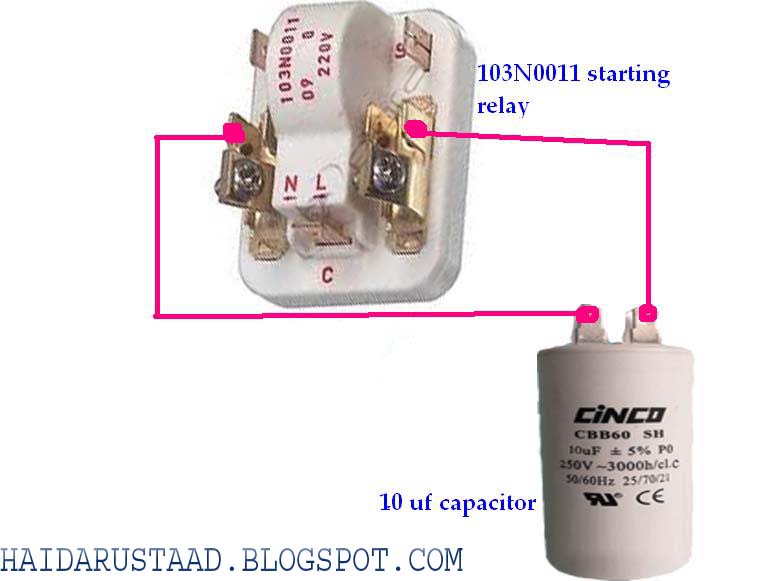

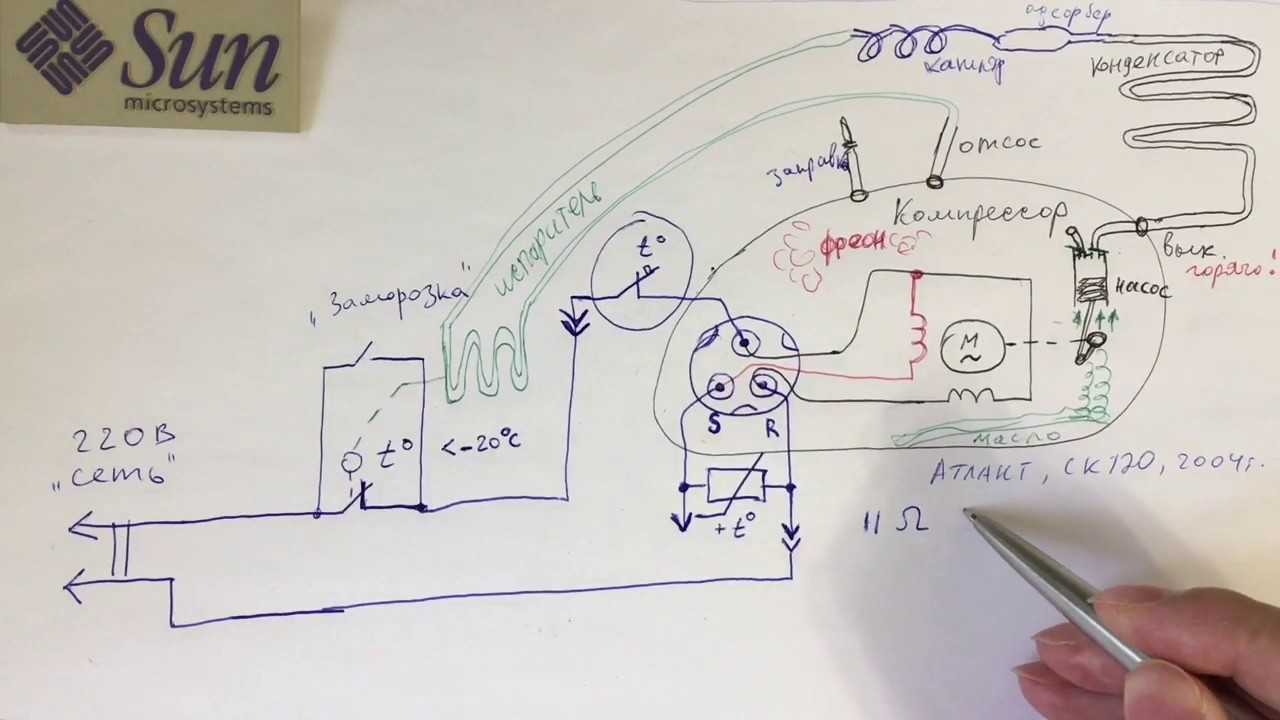

Схема подключения реле

Всё довольно просто, есть два входа, один из которых проходит напрямую, второй же делится на две части, одна из которых ведёт к одной обмотке, другая на другую. Так же имеется три выхода для подключения к компрессору.
Перед тем, как подключить всё это дело к компрессору, нужно наверняка узнать, есть ли посадочное место у нашего реле. Если его нет, то стоит просто тщательнее следовать инструкции соединения проводов.

Благодаря интернету, есть много способов, с помощью которых можно определить вид и тип витков. Сверяться по ним не стоит, потому что бывают двигатели с одинаковой пусковой и рабочей обмоткой. Всегда лучше заранее ознакомиться с документацией оборудования напрямую или рассмотреть всё внимательно при разборке компрессора холодильной камеры. Для этого есть специальные значения возле выходов:

«S» — пусковой виток;

«R» — рабочий виток;

«C» — общий виток.

При непосредственной замене учитывайте, что подбирая замену – лучше брать ту же модель, либо искать подобную ей, так как есть очень много вариантов креплений.

Механизм индукционного замыкания

Схема данного механизма выглядит следующим образом — на вход подается питание, условно X и Y. На выход та же Y разделяется на две линии, каждая ведёт к своему. Первая пойдёт в непосредственный контакт с рабочим витком, вторая же направится к пусковому витку.

Как правило, именно в холодильниках старого образца электричество на рабочий виток подается через специальную спираль с высоким показателем сопротивления, затем проходит через контакт с биметаллическим узким перехватом. Под воздействием высокой силы тока нагревается та самая пружина, плотно соединенная с перемычкой. Затем, под высокой температурой она расширяется, размыкает контакт и отключает компрессор.

Позисторный механизм включения

В наше время, это неотъемлемая часть устройства холодильной камеры. Так называют специальный терморезистор, который работает как нагреватель и температурный датчик. При высоком напряжении или подаче тока он нагревается. Чем сильнее – тем меньше силы тока он будет пропускать через себя. Схема строения очень напоминает устройство индукционного реле, только на замену катушки приходит позистор.

Во время работы компрессора, температура поднимается на малую долю и он пропускает ток. Резистор с самого начала имеет довольно высокий показатель сопротивления, из-за которого при постоянном нагреве он размыкает цепь стартового витка.

Проверка работоспособности реле мультиметром

Сделать это можно включением холодильника. Если оно сопровождается необычными звуками, либо же излишним перегревом, то это:

• Окислившиеся или обожженные контакты;
• Внутренние повреждения механизма;
• Ненормальный нагрев позистора;
• Неправильная замена реле, либо же заводской брак, при котором его положение не способствует благоприятной работе;
• Сожжение спирали;
• Заклинило сам сердечник механизма.

В этом случае не стоит сразу идти в магазин за новым оборудованием, лучше взять и проверить его. Если нет видимых поломок, либо же ярого окисления, то можно достать мультимерт и посмотреть, проходит ли прозвон.

РТП-1 и РТК-Х

Прозваниваем 1 и 3 контакты. Если же контакты не выдают отрицательного эффекта, то реле исправно. Однако, в этих моделях стоит тщательно просматривать всё визуально.

ДХР и LS-08B

ДХР позваниваем 1 и 3 контакты, либо 1 и 4.

LS-08B прозваниваем между 2 и остальными или между 3 и остальными клеммами. Если же эффекта нет, то явно стоит эту модель заменить на новую.

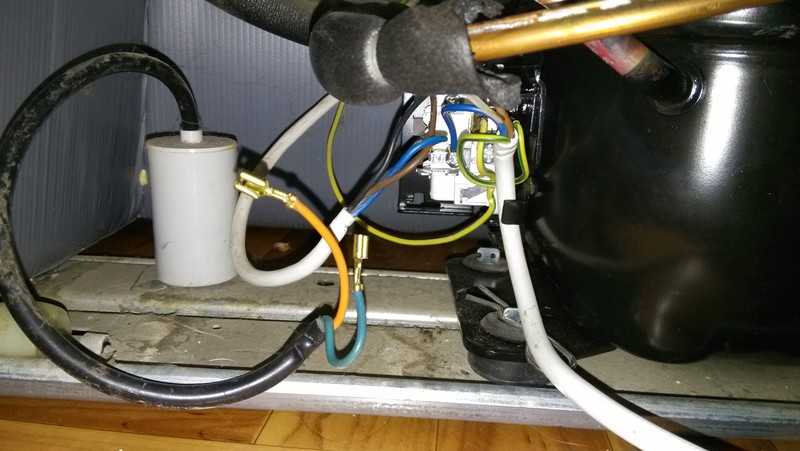

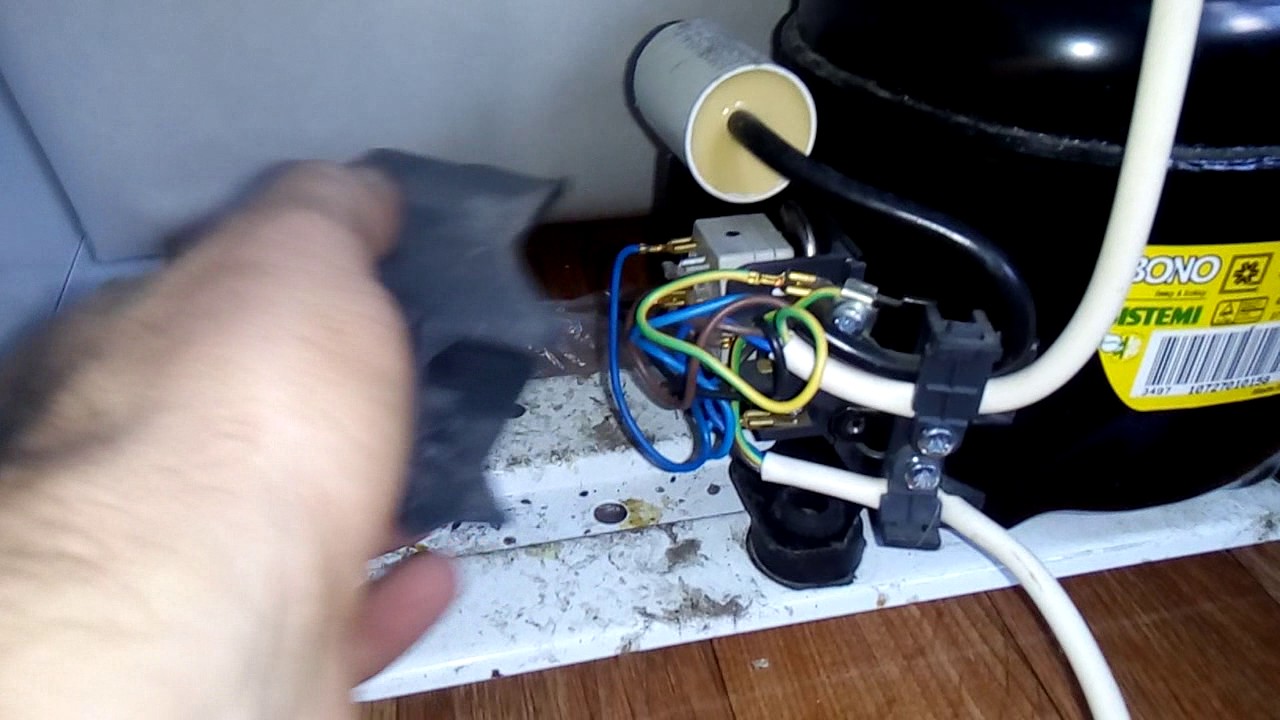

Советы по подключению и как самостоятельно заменить реле холодильника

Для правильного подключения нужно просто смотреть на идентификаторы проходных контактов. Если они отсутствуют, то при откручивании пометьте их маркером, либо тем что есть под рукой, чтобы при подключении не напутать контакты. Данная ошибка приведёт к поломке стабильно работающего оборудования.
Основная схема подключения реле будет выглядеть подобным образом, но может меняться в зависимости от моделей холодильников:

• Отключить бытовую технику от электросети, а затем дождаться полного обесточивания;
• Открутить фиксацию шланга, который обеспечивает водоснабжение, и убрать его в сторону;
• Открутить заднюю панель, снять с неё защитную пластину;
• Убрать всё, что удерживает пусковой механизм на компрессоре;
• Не торопясь достать деталь, не задевая ничего рядом;
• Проверить реле мультиметром, маркируя каждый контакт при отсоединении, чтобы в дальнейшем не перепутать;
• Снять разъём;
• Зачистить каждый контакт тканью, промоченной спиртом;
• Подключить уже зачищенные разъемы на то же место, где они были до этого;
• Новое реле поставить и закрепить в четко вертикальном положении, без отклонений, на указанное для него место;
• Соединить проводку плоскогубцами и убедиться в надежности этой конструкции;
• Подкрепить реле винтами и закрепить тем, что было раньше;
• Вернуть заднюю панель;
• Вернуть шланг водоснабжения в исходное положение и закрутить;
• Подключить оборудование к электросети и проверить, будет ли всё работать.

Правила безопасности, которые следует соблюдать при проверке реле

Не стоит соваться без защитных перчаток, так как можно получить весьма неприятные повреждения рук. Так же, лучше не соваться без базовых знаний устройства холодильника и самого реле. Привести конструкцию к негодному состоянию будет довольно просто, а вот вернуть в рабочее состояние не всегда можно будет своими руками.

Как проверить пусковое реле и термостат холодильника на работоспособность

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким устройством является пусковое реле. Важную роль в холодильных установках играет тепловое реле. Его неисправность может привести к неправильному охлаждению и потере работоспособности оборудования.

Реле защиты пуска — вид сверху

Схема подключения пускового реле

Это устройство необходимо для запуска однофазного двигателя асинхронного компрессора. Статор двигателя включает две обмотки — пусковую и рабочую. Первый служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на него переменного тока.

Важно! Для регулирования процесса подачи и отключения питания пусковой, рабочей обмотки электродвигателя, а также для функции защиты от перегрузки предусмотрено пусковое реле.

Индукционная цепь

Схема подключения реле не сложная. На вход устройства подается условно «ноль» и «фаза», а выход «фаза» делится на две линии. Первая линия подключается к рабочей обмотке электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток подается на рабочую обмотку через пружину с большим сопротивлением, а затем через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивание двигателя, замыкание между витками и другие поломки) нагревается пружина в контакте с перемычкой, которая под воздействием температуры меняет форму, тем самым разрывая контакт и отключая компрессор.

Индукционная цепь

В данной схеме для запуска электродвигателя используется катушка (К1), которая последовательно включается с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, который замыкает пусковой контакт. После набора ротором скорости ток в цепи уменьшается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается под действием силы тяжести или компенсирующей пружины.

Позисторный механизм включения

В современных бытовых холодильниках используется пусковое реле со встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис. 2) аналогична индукционному реле, но вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный к цепи пуска.

При подаче питания на компрессор температура резистора мала и он пропускает ток на пусковую обмотку. Поскольку резистор изначально имеет сопротивление, он нагревается и размыкает цепь пусковой обмотки двигателя. Цикл повторяется после срабатывания теплового реле и повторного включения холодильника.

Позисторный механизм включения

Схема теплового реле

Регулятор температуры в холодильной установке выполняет роль устройства, поддерживающего работу в заданном температурном режиме за счет периодического включения и выключения компрессора. используются тепловые реле:

• Механические устройства применяются как в старых холодильниках, так и в современных производителях таких как Индезит, Стинол, Атлант.

Схема механического регулятора температуры

Это устройство манометрического типа. Сильфон и его трубка (герметичная гофрированная металлическая емкость) заполнены фреоном или хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется с температурой. На конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При повышении температуры давление сильфона на пружину увеличивается, рычаг срабатывает, контакт замыкается. При понижении температуры все происходит наоборот. Режим размыкания контактов зависит от силы пружины, которая регулируется ручкой управления.

• Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термостаты в своей работе опираются на температуру в испарителе, а электронные аналоги — на температуру воздуха в камере. Положительным моментом электронных моделей является возможность отображения температуры (то есть человек может визуально оценить работу терморегулятора) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в этой цепи является датчик температуры LM335. Устройство представляет собой стабилитрон, чувствительный к изменению температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор КТ3102, запускающий холодильник. Соответственно, при снижении температуры на выходе компаратора появляется ноль, компрессор отключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается или включается неравномерно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или подгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к неправильному его расположению.
• Выжигающая спираль.
• Заклинивание сердечника.

Не нужно торопиться покупать новое реле холодильника, лучше научиться его проверять, и попробовать это сделать.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении зачищаются наждачной бумагой. Сердцевина может быть сломана, тогда ее необходимо заменить. Протрите поверхности, соприкасающиеся со спиртом. Проверьте целостность всех элементов. Необходимо помнить, что реле этого типа устанавливаются строго в определенном направлении, указанном стрелкой. После вышеперечисленных действий подключаем реле к компрессору и включаем холодильник. Если двигатель не работает, то скорее всего поломка компрессора.

Проверка устройств RTP-1 и RTK-X

Для проверки установить реле в правильное положение (стрелка вверх) и прозвонить контакты 1 и 3 мультиметром.

Схема устройства RTK-X

Если звенят контакты, то реле работает. В этих моделях желателен визуальный осмотр, так как возможно замыкание через пластину контактодержателя.

Проверка устройств DXR и LS-08B

DXR ставить планкой выводами вверх и мультиметром проверять целостность между 1 и 3 или 1 и 4.

Расположите LS-08B внутренней стороной вверх, кольцом между 2 и всеми клеммами или между 3 и всеми клеммами. Где не прозваниваются контакты, ищите неисправность.

Проверьте термореле

Если у вас холодильник долго не выключаетсяЕсли он постоянно работает или вообще не включается, то может быть виноват термостат. Виновника необходимо демонтировать, а на оставшиеся контакты поставить перемычку. Если холодильник включается, то проверьте сам термостат. Его помещают в емкость с холодной водой, и тестером прозванивают выводы или измеряют сопротивление на выходе.

Тестер контактов

При отсутствии звукового сигнала или при наличии сопротивления неисправно тепловое реле, его необходимо заменить.

Замена реле в холодильниках разных производителей: как снять и заменить реле

Пусковые реле служат для облегчения запуска мотора компрессора холодильника. Также они выполняют функцию защиты мотора от перегрева, периодически отключая его. Как и другие детали и узлы холодильника, они могут выйти из строя. Домашний мастер может самостоятельно определить неисправность и заменить такую ​​деталь.

Причины выхода из строя реле холодильника

Такие агрегаты, как мотор-компрессор и испаритель, не следует ремонтировать самостоятельно. Если вы разбираетесь в электротехнике, то можете попытаться сэкономить деньги и время, обратившись в сервисный центр и самостоятельно заменив реле пусковой защиты вашего холодильника.

Реле — достаточно простое устройство, и причин выхода его из строя немного:

• Заедание подвижной контактной группы. В этом случае контакты не замыкают цепь. Или, наоборот, не открывать его.
• Выход из строя (перегорание) обмотки нагрева
• Потеря эластичности биметаллической пластины.

Внешне неисправность устройства проявляется следующим образом:

• Не запускается двигатель компрессора.
• Двигатель некоторое время работает, обычно не более 10 минут, а затем останавливается.
• Двигатель начинает работать, но не выключается, хотя заданная температура морозильной камеры и холодильника уже достигнута.

Чтобы определить, что именно вышло из строя реле, рекомендуется отсоединить от него клеммы и подключить их напрямую к двигателю. Если сработало, значит реле.

Другой метод диагностики — подключение заведомо исправного устройства. Если двигатель завелся нормально, с периодическими отключениями через 10-20 минут, то исправный прибор можно просто оставить на месте. Стоимость детали для самых распространенных марок находится в пределах 500-1000 рублей.

Аналогичные симптомы наблюдаются при утечке охлаждающей жидкости, что усложняет диагностику.

Прежде чем приступить к извлечению устройства из холодильника, стоит проверить еще несколько моментов.

• Видны следы обгорания или оплавления проводов и разъемов. Такое устройство подлежит безусловной замене.
• Устройство ослаблено. В этом случае подвижные контактные группы могут заклинить. В этом случае мотор начинает вибрировать. Подтяните или замените крепления.
• Ослабленные разъемы. Контакты должны быть очищены и зажаты.

Если при самостоятельной диагностике и ремонте не удалось добиться успеха, не следует пытаться разобрать составные части холодильника, особенно мотор-компрессор. Лучше обратиться в сервисный центр.

Типы пусковых реле

Несмотря на разнообразие внешнего оформления, в современных холодильниках используются два основных типа пусковых реле:

• Ток Срабатывает при достижении определенного значения протекающего тока. Нормально работающий двигатель потребляет заданный ток. При перегреве двигателя резко возрастает потребляемый ток, устройство срабатывает и разрывает цепь, отключая двигатель. После остывания мотора устройство возобновляет свою работу.
• Тепловой ток. Срабатывают как при достижении текущего значения, так и при достижении заданной температуры. Пока двигатель потребляет нормальный ток, спираль, по которой он проходит, подвергается небольшому нагреву и не влияет на биметаллическую пластину. Чем выше проходящий ток, тем сильнее нагревается катушка. Она нагревает чувствительную пластину, она настолько меняет свою форму, что это приводит к размыканию контактов, через которые осуществляется питание электродвигателя.

Внешний вид различных моделей

В токо-тепловых устройствах повышение температуры приводит к изменению формы биметаллической пластины. Он сварен из двух пластин, металлы которых имеют разный коэффициент теплового расширения. При нагреве биметаллическая пластина прогибается и размыкает контактную группу, отключая электродвигатель. После остывания двигателя пластина возвращается к своей первоначальной форме и замыкает контактные группы, снова запуская двигатель. Помимо схемы термозащиты двигатель включается и выключается еще и с помощью термостата.

Пластину нагревают различными способами:

• прямым — нагрев осуществляется проточным током;
• непрямой — используется отдельный спиральный нагреватель.

Пусковое устройство также выполняет функцию запуска электродвигателя. Для этого на обмотку двигателя кратковременно подают большой пусковой ток, а после того, как ротор тронется с места и начнет вращаться, ток снижается до рабочих значений.

Внешне устройство представляет собой небольшую коробку, закрепленную на корпусе компрессора.

Внешний вид индукционного реле

Устройства могут иметь:

• Два контакта — фаза 220 вольт и земля. Применяется на синхронных электродвигателях.
• Три контакта: пусковая обмотка, рабочая обмотка и земля. Такие конструкции применяются на асинхронных электродвигателях.

Контакты различаются по цвету проходящих к ним кабелей.

Индукционные реле типа DXR монтируются на раме холодильника и предназначены для управления мотор-компрессорами типа DXM. Для увеличения скорости работы и отключения двигателя рядом с пластиной размещен сильный постоянный магнит. Когда пластина, изгибаясь под воздействием тепла, попадает в зону притяжения магнита, она притягивает его, ускоряя отклик. Притяжение магнита также дает дополнительное время для охлаждения перегретого двигателя. Охлажденная пластина преодолевает притяжение магнита и замыкает контакты.

Реле типа РТП отличаются меньшим током срабатывания и меньшими габаритами. Он не требует фиксации на раме и монтируется непосредственно на провода.

Проверить работоспособность пускового реле можно с помощью омметра, мультиметра или другого доступного измерительного прибора. Исправный прибор имеет нулевое сопротивление между контактами. Если сопротивление бесконечно, устройство неисправно и требует замены.

Устройство пусковой защиты работает в единой электрической цепи с регулятором температуры.

Электрическая цепь

В инструкции по эксплуатации холодильника указано, какие приборы можно использовать для каждой конкретной модели. Это позволяет правильно подобрать устройство для замены, если точно такие же, вышедшие из строя, недоступны.

Как снять реле с холодильника

Перед началом любых ремонтных работ убедитесь, что холодильник отключен от сети и вилка вынута из розетки. Несоблюдение этой меры предосторожности может привести к серьезному поражению электрическим током.

Реле RTP снимаются простым разъединением контактов. Если холодильник не новый, контакты могут окислиться и «залипнуть» в этом случае следует подцепить их в разъеме тонкой плоской отверткой, вкрутить, а затем постепенно сдвигать разъем до полного выхода контактной пластины.

Чтобы снять деталь с холодильника, необходимо сначала определить, как ее установить. Применяются следующие способы:

• на саморезы;
• на заклепках;
• на защелках.

Сначала отсоединяются разъемы. Далее откручиваются винты крепления реле. Если устройство закреплено заклепками, их следует аккуратно просверлить на малых оборотах дрели или шуруповерта. Специалисты рекомендуют крепить новое устройство на саморезы.

Важно! Маркируйте провода сразу после отключения контактов. Это особенно важно для старых холодильников, где провода со временем могут потемнеть или изменить цвет.

Защелки нажимаются плоской отверткой до освобождения реле. При этом нужно соблюдать осторожность, особенно на старых холодильниках, так как со временем пластиковые защелки становятся ломкими.

Как заменить реле в холодильнике (порядок замены в разных моделях)

Норд, Аристон, Индезит, Стинол

Холодильники этих марок имеют схожую конструкцию. Замену лучше производить в следующем порядке:

• вынуть вилку из розетки;
• открутить винт крепления шланга к задней панели;
• открутить винты крепления задней панели мотора;

Демонтаж Nord, Ariston, Indesit, Stinol

• снять панель и нажать на нее;
• пассатижами или пассатижами отжать фиксаторы реле;

Защелка

• удалить неисправную деталь;
• отсоединить контакты и пометить провода.

Размыкающие контакты

Далее нужно взять работающее устройство и установить, выполнив обратную процедуру.

Атлант и Минск

Эти популярные марки производятся на одном заводе и имеют похожее устройство.

Для снятия реле на холодильниках марки Атлант или Минск:

• Убедитесь, что устройство отключено от сети.
• Осторожно снимите зажим провода, удерживающий реле.
• Удалить контакты
• Пометить провода. Это поможет не перепутать их при сборке, особенно на старых холодильниках с потемневшими или обесцвеченными проводами.
• Открутить винты крепления реле к корпусу мотор-компрессор.
• Снимите устройство, нажав на проволочный зажим.

Демонтаж Атлант, Минск

Рабочее реле монтируется в таком порядке:

• Установить устройство на корпус мотор-компрессора.
• Привинтите его, надежно закрепив скобу.
• Подсоедините провода в соответствии с маркировкой, сделанной при демонтаже.
• Замените проволочный зажим.

Liebherr

Холодильники этой марки отличаются высокой надежностью, но, тем не менее, выход из строя пускового реле тоже бывает. Типичные причины выхода из строя:

• перегрев спирали;
• потеря гибкости биметаллической пластины;
• заедание контактной группы.

Из-за дороговизны комплектующих можно попробовать диагностировать эти неисправности самостоятельно. Реле в холодильниках Liebherr монтируется рядом с мотор-компрессором и доступно прямо с задней стенки.

Если снять пластиковую крышку, можно осмотреть детали устройства. Контактные группы можно зачистить мелкой наждачной бумагой. Также следует проверить исправность возвратной пружины.

Снятие реле Liebherr

Если после зачистки контактов устройство не заработало, открутите крепежные винты, расположенные по углам устройства, отсоедините провода питания и замените реле. Новое реле должно быть установлено точно в том же положении, что и старое.
