Подключение блока выключателей с розеткой: Как подключить блок розеток или блок розетка + выключатель

Как подключить блок розеток или блок розетка + выключатель

Содержание

• Техника безопасности
• Подключение блока розетка + выключатель
• Подключение
• Как подключить розетки в модульном изделии?

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

• Как правильно установить варочную панель в столешницу

• Как установить инфракрасный обогреватель самостоятельно

• Как подключить кондиционер к электросети самому

• Подключение телефонной розетки rj11, схема

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

• Совмещенные устройства
  • Появление и использование
  • Рост популярности
• Преимущества и недостатки
• Монтаж и подключение
  • Электрическая схема
  • Порядок установки
• Нестандартное применение

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

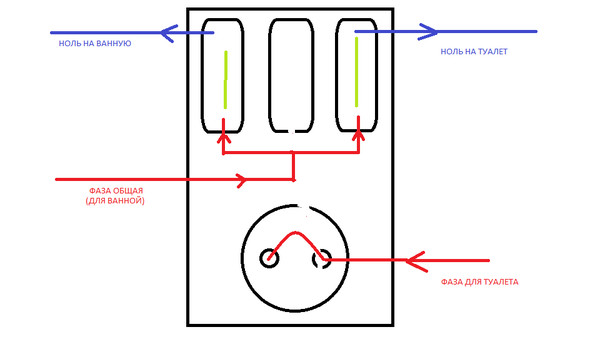

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Безопасный и простой способ подключения выключателя и розетки

Будьте умнее и оставайтесь в безопасности при подключении розеток и выключателей

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Как подключить трехпозиционный выключатель света

Мы покажем вам, как подключить трехпозиционный выключатель. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.

1
/
24

Покупка диммерного выключателя

Диммерные выключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования. Тем не менее, проверьте следующие ключевые параметры:

• Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
• Однополюсный или трехполюсный. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
• Светлый тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.

2
/
24

Не перепутать горячие и нейтральные провода

Подсоединение черного провода накаливания к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

3
/
24

Не обрезайте провода слишком коротко

Слишком короткие обрезанные провода затрудняют их соединение и, поскольку вероятность плохого соединения возрастает, становятся опасными. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Если у вас короткие провода, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

4
/
24

Будьте уверены, что питание отключено

Когда вы выполняете электромонтажные работы, не думайте, что питание отключено из-за того, что вы щелкнули выключателем или щелкнули автоматическим выключателем — всегда перепроверяйте. Купите бесконтактный тестер напряжения и проверьте все провода в коробке, прежде чем приступить к какой-либо работе — или запланируйте какую-нибудь стоматологическую операцию!

5
/
24

Поиск автоматических выключателей

Вместо того, чтобы бежать наверх, пусть Роллинг Стоунз поможет вам найти правильный выключатель. Найдите автоматические выключатели, включив громкое радио в розетку, с которой вы работаете. Вы узнаете, что у вас есть правильный автоматический выключатель, когда музыка умрет. Но не думайте, что электричество отключено во всех других розетках или во всех остальных комнатах. Прежде чем выполнять какую-либо проводку, подключите радиостанцию ​​к другим розеткам, с которыми вы планируете работать. Некоторые дуплексные розетки могут иметь разные цепи, идущие к соседним розеткам. Чтобы быть в безопасности, проверьте верхнюю и нижнюю часть с помощью радио. Для освещения включите и выключите свет, чтобы быть уверенным.

6
/
24

Не устанавливайте розетку с тремя разъемами без заземления

Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти недорогие тестеры легко доступны в домашних центрах и хозяйственных магазинах.

Если вы обнаружите трехконтактную розетку в незаземленной коробке, проще всего будет просто заменить ее двухконтактной розеткой, как показано на рисунке.

7
/
24

Не подключайте GFCI назад

Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание при обнаружении небольшой разницы в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

8
/
24

Увеличенные пластины скрывают ошибки

При установке гипсокартона или панелей небольшие ошибки могут привести к образованию больших зазоров вокруг электрических коробок. К счастью, есть продукт, созданный именно для этой ситуации. Накладки увеличенного размера для выключателей и розеток доступны в стандартных цветах в бытовых центрах и хозяйственных магазинах. Они на 1/2–3/4 дюйма длиннее и шире, чем стандартные пластины, поэтому они могут быть немного заметными. Электротехнические нормы не допускают зазоров шириной более 1/8 дюйма вокруг коробок, поэтому заполните зазоры герметиком или герметиком, прежде чем прикручивать накладку.

9
/
24

Поставка Надлежащая поддержка розеток и выключателей

Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Закрепите ослабленные выпускные отверстия, подложив под винты прокладки, чтобы обеспечить плотное соединение с коробкой. Вы можете купить специальные прокладки в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт.

10
/
24

Коробки для встраивания за поверхность стены

Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Для решения достаточно просто установить металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

11
/
24

Используйте инструмент для зачистки проводов без косоглазия

В девяноста процентах случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли. Используйте маркер Testor’s Enamel Paint, чтобы отметить линию на отверстии. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.

12
/
24

Family Handyman

Оберните провода по часовой стрелке вокруг клеммных винтов

Оберните провод по часовой стрелке при подключении выключателя света, чтобы петля на конце провода закрывалась при затягивании винта. Если вы наденете петлю на винт в направлении против часовой стрелки, затягивание винта приведет к открытию петли и может привести к ослаблению соединения.

13
/
24

Аккуратно упакуйте коробки

Вот как сделать провода аккуратными и компактными: Сначала соберите все оголенные провода заземления вместе с длинным косичкой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой. Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели, как показано здесь, вам не нужен нейтральный пигтейл. Оставьте горячую проволоку очень длинной и согните ее вперед и назад по дну коробки. Наденьте колпачок разъема провода на горячий провод, чтобы идентифицировать его.

14
/
24

Скрутите концы кабеля UF

Подземный фидерный кабель (UF) имеет прочную пластиковую оболочку, которую трудно снять, если вы не знаете этого трюка. Начните с отделения черного и белого проводов от оголенной меди, захватив каждый плоскогубцами и скрутив. Их легко разорвать, как только вы начнете их использовать. Разъединяйте их, пока у вас не останется около фута разделенных проводов.

15
/
24

Снять оболочку

Снимите оболочку с изолированных подземных фидерных проводов, захватив конец провода одними плоскогубцами, а оболочку другими плоскогубцами и раздвинув их. После того, как вы отделите оболочку от изолированного провода в верхней части, просто снимите ее. Повторите процесс, чтобы удалить оболочку с черного провода. Наконец, ножницами или ножом срежьте свободную оболочку.

16
/
24

Соедините несколько светильников вместе

Коробка с тремя выключателями достаточно тесная без добавления дополнительных проводных соединителей и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку. Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому коммутатору, просто оставьте горячий провод очень длинным. Чтобы подключить переключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы обнажить около 3/4 дюйма оголенного провода. Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.

17
/
24

Установка розетки вверх или вниз

Розетки обычно устанавливаются отверстием для заземления вниз. Но это не лучше, чем установить их в обратном направлении. Электрики бесконечно спорят об этом и яростно превозносят достоинства установки так или иначе, но мы вам прямо скажем — это не имеет значения. Оба способа правильны. В электрических нормах не указано, в каком направлении должно быть обращено отверстие заземляющей заглушки. Один способ не безопаснее другого — если розетка подключена правильно.

Все зависит от эстетики, поэтому устанавливайте их так, как вам удобнее. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.

18
/
24

Используйте инструменты с четырьмя ключами

Вот четыре необходимых инструмента, если вы планируете подключать множество выключателей и розеток:

• Тестер напряжения. Вы можете купить один за несколько долларов и использовать его для проверки горячих проводов или для поиска нейтрали. Просто прикоснитесь щупами между горячим и нейтральным или между двумя горячими проводами. Тестер загорится, если провода «горячие». Показанный тестер также тестирует на 240 вольт.
• Комбинированный инструмент для зачистки оболочки и проводов. Помимо прорезей для зачистки изоляции с провода 14 и 12 калибра, он имеет прорези для зачистки оболочки с неметаллического кабеля 14 и 12 калибра.
• Анализатор напряжения. Прелесть этого инструмента в том, что вам не нужно прикасаться к оголенным проводам, чтобы увидеть, горячие ли они. Просто поднесите его к любому проводу или кабелю, чтобы увидеть, находится ли он под напряжением. Используйте такой бесконтактный тестер напряжения, чтобы еще раз проверить, что все провода в коробке «разомкнуты» после выключения автоматического выключателя.
• Тестер розеток GFCI. Просто подключите его к любой розетке GFCI, и индикаторы укажут, правильно ли подключена розетка. Подключите его к розетке GFCI и нажмите кнопку проверки, чтобы убедиться, что GFCI работает правильно.

19
/
24

Использование косичек на розетках

На каждой стороне розеток есть пары винтов, которые можно использовать для подсоединения выходных розеток, но лучше их не использовать. Этому есть две причины. Во-первых, соединение проводов, ведущих к нисходящим розеткам, с помощью соединителей для проводов создает более безопасное соединение. А во-вторых, розетку проще запрессовать обратно в коробку, если меньшее количество ее винтов будет соединено с проводами. Вместо этого используйте соединители проводов для подключения нейтрального, горячего и заземляющего проводов вместе с 6-дюймовыми «пигтейлами». Затем подключите косички к розетке.

20
/
24

Интеллектуальным коммутаторам может потребоваться нейтральный провод

Производители коммутаторов встроили в современные «интеллектуальные коммутаторы» всевозможные интересные функции. Вы можете купить выключатели с датчиками присутствия, таймерами и программируемыми диммерами. Но загвоздка в том, что, в отличие от обычного переключателя, некоторым из этих новых переключателей для правильной работы требуется нейтраль. Это проблема, если ваш старый коммутатор подключен как «петля коммутатора», так что в коробке доступны только горячий и коммутируемый горячий.

Прежде чем покупать новый выключатель, достаньте старый из коробки — предварительно убедившись, что питание отключено, — и найдите нейтральный белый провод. Любые провода, подключенные к существующему выключателю, не являются нейтральными проводами. Если к выключателю подключен белый провод, он должен быть помечен как горячий провод либо куском черной ленты, либо черным маркером, как показано на рисунке. Если в коробке нет нейтрали, купите интеллектуальный переключатель, который не требует нейтрали. Интеллектуальный переключатель Kasa — отличный вариант — мы его опробовали!

21
/
24

Используйте розетку с защитой от несанкционированного доступа

В целях снижения риска поражения электрическим током и возгорания Национальный электротехнический кодекс требует определенных типов розеток в определенных местах. Везде требуются розетки с защитой от несанкционированного доступа. Имеют крышки над внутренними контактами. Прежде чем устанавливать новую розетку, проверьте код или проконсультируйтесь с кем-то, кто знаком с требованиями кода, чтобы узнать, какой тип розетки вам следует использовать.

В некоторых местах на открытом воздухе требуются атмосферостойкие розетки.

22
/
24

Не экономьте на выключателях и розетках

Выключатели и розетки более высокого качества могут стоить на доллар или два больше, но они того стоят. Во-первых, компоненты лучше. Они кажутся более существенными и будут длиться дольше. Дополнительным преимуществом является то, что многие из них включают функцию «обратного провода», не путать с дешевыми «штыревыми» соединениями, которые мы не рекомендуем использовать для подключения выключателя света. Функция обратного провода по-прежнему зависит от клеммного винта для зажима провода, но вам не нужно сгибать провод вокруг винта. Просто зачистите его, вставьте и затяните винт при подключении переключателя.

23
/
24

Совместите отрывной язычок с исходным выпускным отверстием

Существует несколько различных причин, по которым отрывной язычок может быть удален. Если половина дуплексной розетки управляется настенным выключателем, то горячая и, возможно, нейтральная клемма будут сломаны. Или, если верхняя и нижняя розетки дуплексной розетки питаются от двух разных цепей, контакт горячей и, возможно, нейтральной клеммы будет удален. В любом случае, когда вы заменяете старую розетку, проверьте, удалены ли выступы, и если да, отломайте выступы на новой розетке, чтобы они соответствовали друг другу. Возьмите язычок концом плоскогубцев или инструмента для зачистки и покачайте его вверх и вниз, чтобы сломать.

24
/
24

Идентификация проводов с неровностями

Избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они закрыты гипсокартоном после подключения выключателя. Многие электрики используют «код» для маркировки проводов, и вы тоже можете. Вот один пример. Неплотно оберните «путешественники» трехпозиционного переключателя и плотно обмотайте их общим проводом для облегчения идентификации в дальнейшем.

Первоначально опубликовано: 15 ноября 2019 г.

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключите питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Данные инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: Коричневый = Фаза       Гибкий кабель: Синий = Нейтральный

Соединенное Королевство
может быть подключен с использованием гармонизированного ЕС цвета для питающих проводников двойного кабеля и кабеля заземления. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = живой
Черный = нейтральный

Новые цвета:  Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6 А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкое жужжание — это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
2. Удалите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.
