Pc410: Терморегулятор с термопрофилем РС410

Терморегулятор с термопрофилем РС410

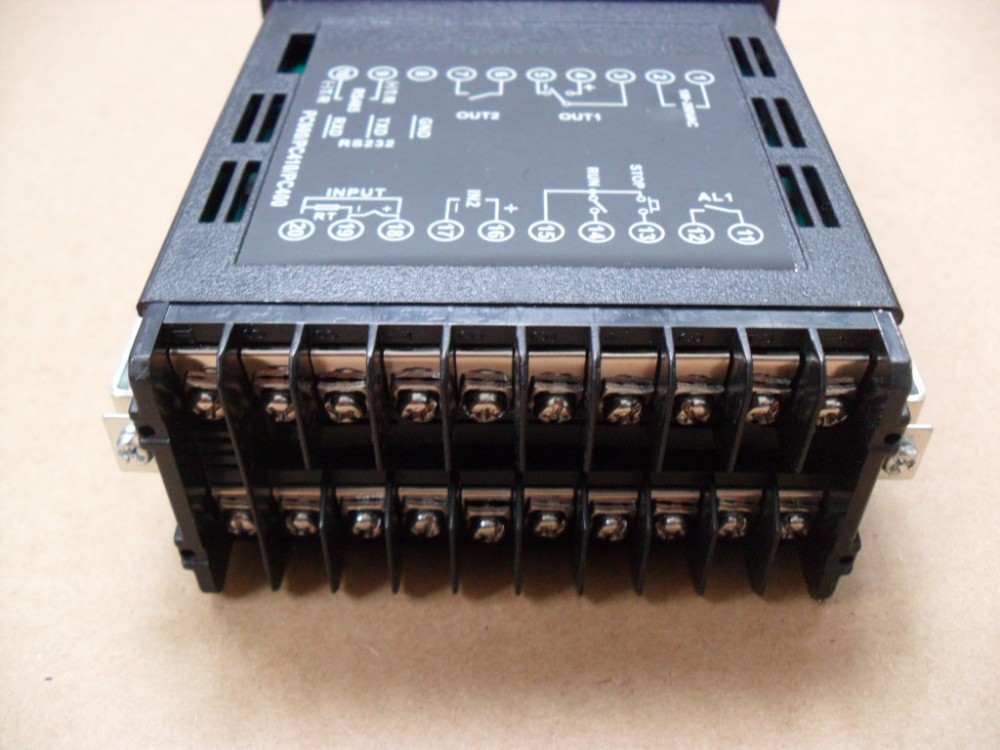

Термоконтроллер pc410, способен обеспечивать сложный температурный процесс по заданному термопрофилю. Используется  в паяльных станциях для монтажа чип компонентов.

Обычный температурный ПИД-контроллер умеет только точно поддерживать выбранную температуру. Его задача, это скорейшее достижением и точные поддержанием выбранной температуры, также с применением аварийных выходов-отключение через определенный промежуток.

Для правильного изготовления некоторых продуктов этого недостаточно: при резко поднятых высоких температурах это не позволяет делать правильный отжиг деталей. Приходится производить управлением хода процесса сплавления или приготовления вручную по таймеру. При этом, оператор привязан к печи часами. Пропустив важный момент, можно  запросто испортить  продукт или ценную заготовку. Применение программируемого промышленного контроллера РС410 позволяет устранить недостатки и сделать работу максимально простой и технологичной, в виде-положил-включил-завтра забрал готовое, лишь бы свет не отключили.

В целом, весь процесс работы подчиняться определенной зависимости: работа определенное время, на разных температурах с последующим отключением, ее называют термопрофилем. r – скорость изменения температуры. Нужна не только выдержка при определенной, температуре, но и очень низкий темп остывания, а при включении нагревателей печи, получается резкое остывание.

Установка программируемого терморегулятора, способного самостоятельно поддерживать внутри печи нужный термопрофиль и смену температур в нужный момент, со скоростью изменения температур задается и очень точно контролируется. Это позволяет производить контролируемый первоначальный нагрев и процесса остывания с отключением в конце.  В отличие от множества аналогов, например ОВЕН-251, здесь задается не время на каждый шаг программы, а именно скорость нарастания, как параметр более значимый и информативный для поминутой пайки. Но для работы со стеклом это также удобнее! К тому же Altec имеет 8 программ памяти.

.Устройство дополнительно требует две внешних кнопки «Пуск» и «Стоп». Причем, контакты «Пуск» должны быть замкнуты все время выполнения программы.

Терморегулятор универсальный и перед работой следует его сконфигурировать — включить нужные функции, ограничить их в нужных пределах, отключить ненужные, изменить некоторые параметры для удобной работы в конкретном применении.

Для входа в меню параметров конфигурации следует нажать и удерживать более 3 сек. клавишу PAR/SET, найти параметр SP h и установить его нужное значение. В данном случае, хотя бы 800°С.

Программирование термопрофиля:

Программа состоит из нескольких шагов, каждому шагу соответствует три параметра: L- нужная температура; d – время ее удержания; r – скорость ее нарастания.

 Легко программируется без компьютера. После этого вызывается нужная программа из памяти.

К контроллеру подключается термопара способная выдерживать требуемую температуру. Подключить к контроллеру нагревательный элемент напрямую не получится, Вам понадобится еще силовое контактор. Программирование производится только тогда когда термопрофиль не запущен, нажмите кнопку 2 выберите программируемый термопрофиль (например номер отобразиться на дисплее 6). Для начала программирования необходимо нажать кнопку SET|PROG. На дисплее 8 отобразиться изменяемый параметр. Параметр r – скорость набора температуры градусы в секунду. Параметр L – температура фазы. Параметр D – длительность удержания температуры фазы. Изменение параметра производиться кнопками уменьшения или увеличения значения. Переключение между параметрами происходит кнопкой 1. Конец программирования End. При появлении параметра номером отображается номер фазы. Например L1 – температура на фазе 1, L2 – температура фазы 2. На любой из фаз если Вы выберете скорость набора температуры 0 градусов и нажмёте кнопку уменьшение программирование термопрофиля закончиться (например если Вам нужно только 3 фазы , а не все 8. То выберете в параметре r4 – 0+ уменьшение и на дисплее отобразиться End после нуля). (по окончании в течение 16 секунд не нажимать ни одной кнопки и автоматически произойдет выход из режима программирования)

Основные характеристики:

Точность измерений: ± 0.2% от полной шкалы ±1 знак

Разрешение: 14 бит

Режим регулирования: дискретный пропорциональный интегрально-дифференциальный (ПИД)

Период опроса: 0.125 с

Размеры: 48 х 96 х 100 (мм) ± 0.2 мм

Тип индикатора: LED

Время интегрирования (I): 0 ~ 3600 сек

Время дифференцирования (D): 0 ~ 3600 сек

Напряжение питания: 85-264 В

Потребляемая мощность: менее 10 Вт

Термоконтроллер может содержать в себе до 10 термопрофилей, каждый из которых может содержать до 8 фаз.

Температура окружающей среды: 0 ~ 50 °C, влажность 30 ~ 85%, отсутствие агрессивных газов

Заводские установки: термопара тип К; область температур 0 — + 400 °C (термопара в комплект не входит)

(возможно оказание услуг по изменению заводских установок по требованию заказчика)

Циклов перепрограммирования: 100000

Сохранение установок после отключения питания: 10 лет

Вес: 267 г

Термодатчики и область температур (выбирается программированием) термопары: (K, J, R, S, B, E, N, T )

тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C) 0 — +1370 °C

тип J (ТЖКн) (железо-константан, чувствительность 53 мкВ/°C) 0 — +120 °C

тип R (Pt13Ro-Ro, чувствительность 10 мкВ/°C) 0 — +1769 °C

тип S (ТПП, Pt10Ro-Pt, чувствительность 10 мкВ/°C) 0 — +1769 °C; может работать в окислительной и инертной атмосфере, следует тщательно защищать от соединений железа, углерода, серы, фосфора, мышьяка, сурьмы и селена

тип B (ТПР, Pt30Ro-Pt6Ro, чувствительность 10 мкВ/°C) 0 — +1820 °C

тип E (ТХКн, хромель-константан, чувствительность 68 мкВ/°C) 0 — +1000 °C

тип N (ТНН, нихросил-нисил) 0 — +1300 °C

тип T (медь-константан) -199. 9 — +400 °C

термометры сопротивления: Pt100 (-199.9 — +649.0 °C), Сu50

начал работать в автомате по заданной программе необходимо, замкнуть 14 и15 контакт

Примеры настройки можно найти на Ютубе, применяется на паяльной станции : IR 6500, IR6500, IR6000,

Кроме того контроллер содержит множество других параметров и в частности выход для подключения компьютера по порту COM. Данный контроллер используется в большинстве китайских паяльных станциях.





кодирование Основной инструмент Выход 1 Выход 2 Тревога 1 связи Опции ① ② ③ ④ ⑤ ⑥ ① Базовый прибор         PC410 Универсальный ПИД-регулятор Размер: 96 * 48 * 100 мм (по горизонтали) ②. Выход 1 0 Нет выхода р Реле, (NO, 3 A / 250 VAC) L Logic, (20 В / 20 мА), твердотельное реле привода (SSR) D Аналоговый, (0-10 мА, 4-20 мА, 0-20 мА, 0-5 В, 1-5 В, 0-10 В) T1   T3   Y1 Однофазный сдвигающий импульсный выход, привод SCR Y3 Трехфазный импульсный выход, привод SCR ③. Выход 2 0 Никто р Реле, (NO, 3A / 250 VAC) L Logic, 20 В / 10 мА, твердотельное реле привода (SSR) D Аналоговый выход (0-10 мА, 4-20 мА, 0-20 мА, 0-5 В, 0-10 В) T1   ④. Тревога 1 0 Нет выхода тревоги р Реле, (NO, 3A / 250 VAC) ⑤. Communications 0 Никто 232 RS232, 3 провода, расстояние между сообщениями: 15 м 485 RS485, 2 проводной, на расстоянии: 1.2 Km ⑥.Options 0 Никто Rem Дистанционный пульт QP16 16 Сегментная программа PVT Передача значения процесса Clk Часы реального времени СВТ Передача заданного значения Prt Распечатать     Вот  пример: PC410 / L / 0 / R Размер: 96×48 мм (по горизонтали) Выход 1: Логический выход 2: Нет Тревога 1: Релейные контакты: Нет Описание панели   SN Вещь Описание функции PAR / SET Клавиша установки параметров AUTO / HAND Автоматический / ручной выбор операций Увеличить значение Уменьшить значение PTN Выбор номера паттерна программы RUN / PROG Запускает программу SET / PROG Настройка параметров программы DISP / SELECT Измените индикацию на нижнем дисплее OUT1 Светодиодный индикатор горит, когда выход 1 включен OUT2 Светодиодный индикатор горит, когда выход 2 включен ШАГ Указывает номер шага программы ПРОФИЛЬ (Индикатор монитора программы) Во время управления программой загорается индикатор «/» при повышении PV. Во время управления программой «-» горит, когда PV постоянна. Во время управления программой «» горит, когда падает PV PTN-дисплей Он указывает номер шаблона OP3 Светодиодный индикатор горит, когда выход 3 включен В TunE на SV / MV / TIME мигает во время автонастройки БЕЖАТЬ Светодиодный индикатор горит во время управления программой PV дисплей Указывает переменную процесса и параметр Дисплей SV / MV / TIME Указывает значение настройки (SV), манипулирование значением (MV) или временем . Дисплей может быть изменен клавишей «DISP SELECT» С.В. Загорается, когда значение параметра отображается на нижнем дисплее М.В. Загорается, когда значение Манипуляции отображается на нижнем дисплее ВРЕМЯ Загорается, когда TIME отображается на нижнем дисплее AL1 Загорается, когда сигнал тревоги 1 включен ЧЕЛОВЕК Он горит в ручном режиме работы COM Он мигает, когда контроллер находится в активной связи с главным компьютером Размеры и монтаж электропроводка Расположение задней панели     Электрическое подключение             Программируемый контроллер PC900 (базовый)   Выходной модуль: Источник питания вспомогательного датчика (24 В) + U 0. — Релейный выход (R) +  0.- Логический выход (L) +  0.- 1-фазный TRIAC (T) +  2,70 Трехфазный TRIAC (3T) + 20,30 1-фазный сдвиг SCR (1Y) + 13,50 3-фазный сдвиг SCR (3Y) +  54.- Аналоговый выход (D) + 13,50 Коммуникационный модуль: RS232 +  27. — RS422 / RS485 +  27.- Характеристики вход Типы термопары: J, K, E, R, S, T, B, N RTD: Pt100, Cu50 Аналоговый вход (DC mA, DC V) 0-20 мА 4-20 мА -10,0-50 мВ 0-10 В Выход Реле, макс. 250 В переменного тока, 3A Логика, твердотельное реле привода (SSR) SCR Аналоговый выход, 0-10 мА, 0-20 мА, 4-20 мА, 0-5 В, 1-5 В, 0-10 В точность ± 0,1 ° C разрешение ± 0,2% (+) 1 цифра Частота дискретизации 125 мс Управление программой 10 шаблонов (профиль) До 16 шагов / шаблонов 1-200 циклов цикла программы или циклического цикла сигнализация Выход: реле, макс. 250 В перем. Тока, 3А Аварийный сигнал тревоги с высоким уровнем тревоги Действие управления ON / OFF PID, автоматическая настройка PID связи RS-232 (3-проводная) RS-485 (2-проводная) Отображает Верхний, 4 цифры, зеленый ярко-зеленый светодиод Нижний, 4 цифры, яркость красного цвета Светодиодные индикаторы Размеры (единица измерения: мм)   96 * 48 * 100 экологическая Температура окружающей среды: 0-50 ° C Влажность: ≤ 85% Источник питания 85-264 В переменного тока, 45/60 Гц

Программируемый ПИД контроллер температуры ALTEC PC410 с выходом на ПК (Yarboly)

Главная
» Автоматика
» Терморегуляторы
» Программируемый ПИД контроллер температуры ALTEC PC410 с выходом на ПК (Yarboly)

Термоконтроллер может содержать в себе до 10 термопрофилей, каждый из которых может содержать до 8 фаз.

Программирование возможно только тогда когда термопрофиль не запущен. Путем нажатия кнопки 2 выберите программируемый термопрофиль (номер отобразиться на дисплее 6). Для начала программирования необходимо нажать кнопку SET|PROG (если затем в течение 16 секунд не нажимать ни одной кнопки автоматически произойдёт выход из режима программирования). На дисплее 8 отобразиться изменяемый параметр. Параметр r – скорость набора температуры градусы в секунду. Параметр L – температура фазы. Параметр D – длительность удержания температуры фазы. Изменение параметра производиться кнопками уменьшения или увеличения значения. Переключение между параметрами происходит кнопкой 1. Конец программирования End. При появлении параметра номером отображается номер фазы. Например L1 – температура на фазе 1, L2 – температура фазы 2 и т.д. На любой из фаз если Вы выберете скорость набора температуры 0 градусов и нажмёте кнопку уменьшение программирование термопрофиля закончиться (например если Вам нужно только 3 фазы , а не все 8. То выберете в параметре r4 – 0+ уменьшение и на дисплее отобразиться End после нуля).

Кроме того контроллер содержит множество других параметров и в частности выход для подключения компьютера по порту COM. Данный контроллер используется в большинстве китайских паяльных станциях.

Сайт производителя: www.altec.cc

Инструкция: английский

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Точность измерений: ± 0.2% от полной шкалы ±1 знак
• Разрешение: 14 бит
• Режим регулирования: дискретный пропорциональный интегрально-дифференциальный (ПИД)
• Период опроса: 0.125 с
• Размеры: 48 х 96 х 100 (мм) ± 0.2 мм
• Тип индикатора: LED
• Время интегрирования (I): 0 ~ 3600 сек
• Время дифференцирования (D): 0 ~ 3600 сек
• Напряжение питания: 85-264 В
• Потребляемая мощность: менее 10 Вт



• Температура окружающей среды: 0 ~ 50 °C, влажность 30 ~ 85%, отсутствие агрессивных газов
• Заводские установки: термопара тип К; область температур 0 — + 400 °C (термопара в комплект не входит)
• (возможно оказание услуг по изменению заводских установок по требованию заказчика)
• Циклов перепрограммирования: 100000
• Сохранение установок после отключения питания: 10 лет
• Вес: 267 г



Термодатчики и область температур (выбирается программированием)

термопары: (K, J, R, S, B, E, N, T )

• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C) 0 — +1370 °C
• тип J (ТЖКн) (железо-константан, чувствительность 53 мкВ/°C) 0 — +120 °C
• тип R (Pt13Ro-Ro, чувствительность 10 мкВ/°C) 0 — +1769 °C
• тип S (ТПП, Pt10Ro-Pt, чувствительность 10 мкВ/°C) 0 — +1769 °C; может работать в окислительной и инертной атмосфере, следует тщательно защищать от соединений железа, углерода, серы, фосфора, мышьяка, сурьмы и селена
• тип B (ТПР, Pt30Ro-Pt6Ro, чувствительность 10 мкВ/°C) 0 — +1820 °C
• тип E (ТХКн, хромель-константан, чувствительность 68 мкВ/°C) 0 — +1000 °C
• тип N (ТНН, нихросил-нисил) 0 — +1300 °C
• тип T (медь-константан) -199. 9 — +400 °C

термометры сопротивления: Pt100 (-199.9 — +649.0 °C), Сu50





Инструкция по программированию ALTEC PC410

Спецификация ALTEC PC410

Программa 1 для связи с ПК

Программa 2 для связи с ПК

Настройка ALTEC PC410

Настройка ПИД регулятора



ОБЗОР

Гарантия
