Монтаж подрозетников в гипсокартон | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.



Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

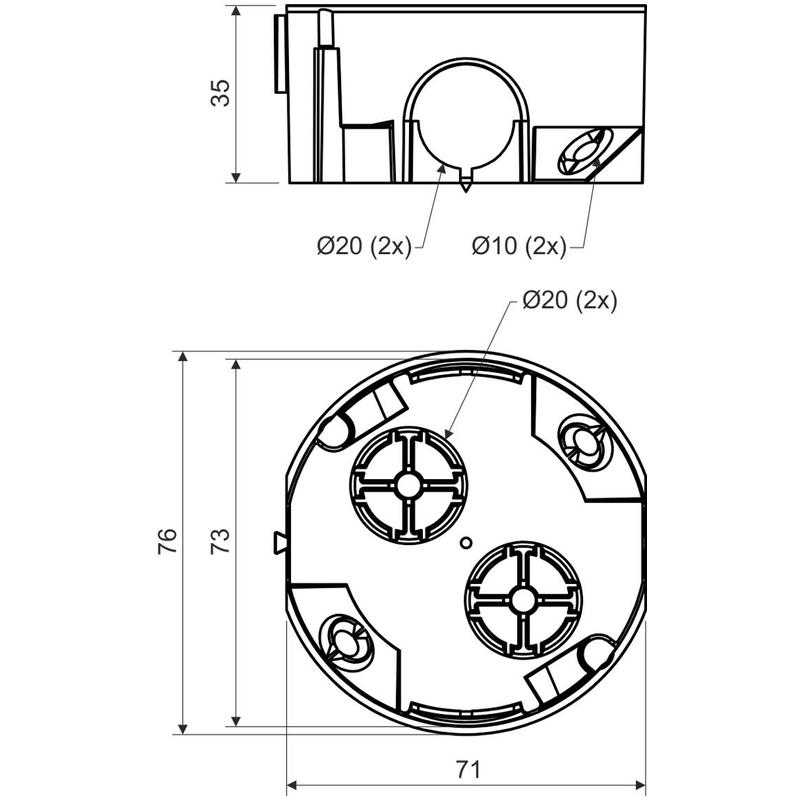

Подрозетники классифицируются по двум основным установочным размерам:

• внешний диаметр (d2)
• глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения. К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.

Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.

Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке. При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника. Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).



Коронка по гипсокартону

Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.

Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).

Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.



Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.

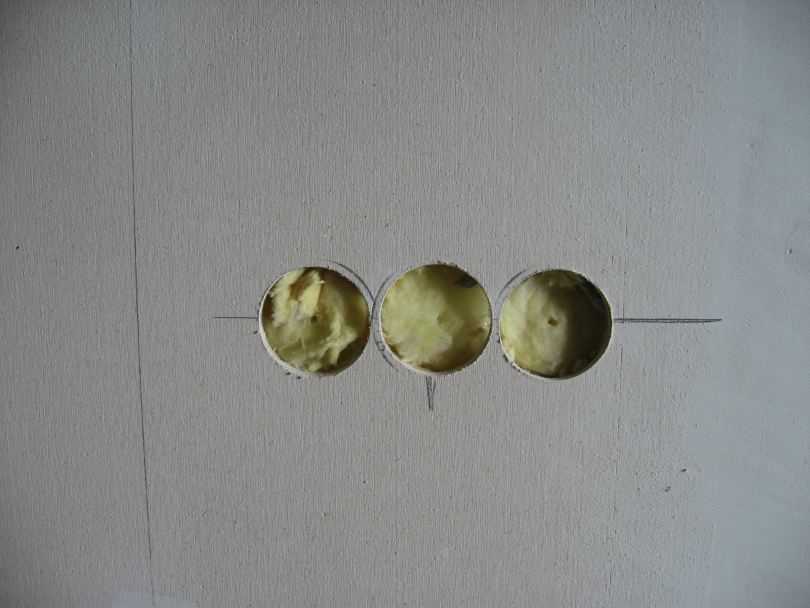

Отверстия для подрозетников готовы.



Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т. к. они мешают при установке подрозетника в высверленное отверстие.

Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.

Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.

Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.

Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.

Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене. Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.

После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

3 варианта установить подрозетник в перегородку из гипсокартона



Вступление

Рассказывая об электропроводке в гипсокартоне, нельзя пропустить тему установки подрозетников для электрических розеток. В этой теме есть свои особенности, хитрости и три технологических варианта установить подрозетник в перегородку из гипсокартона.

Что такое подрозетник

Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.

Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.

Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен.

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Принцип установки подрозетников в гипсокартон

Для установки подрозетника в гипсокартон необходимо:

• Просверлить в гипсокартоне отверстие диаметром, совпадающим с установочным диаметром подрозетника, это 68 мм.
• Расстояние между центрами соседних подрозетников в блоке розеток — 71-72 мм;
• В устанавливаемом подрозетнике выломать перфорацию для завода кабелей проводки.

Важно! Технологическое время установки коробок, зависит от выбранного варианта установить подрозетник в перегородку.

3 варианта установить подрозетник в перегородку

Вариант 1. Классический

Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.

В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.

• В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
• Перед установкой распоры ослабляют;
• В коробке ломается перфорация и в коробку заводят кабели электропроводки;
• Коробка вставляется в сделанное отверстие;
• Винты распоров закручиваются;
• Конец кабелей подрезается на 15 см.

Читать статью: Как установить розетку на гипоскартон

Вариант 2. На этапе монтажа

На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.

Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.

Вариант 3. Защищенный

Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.

Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.

Читать статью: Как быстро установить выключатель на гипсокартон

Вариант 4. Не стандартный

Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.

• Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
• Выпиливаете прямоугольное отверстие в гипсокартоне;
• В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
• Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
• Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.

Вывод

Последний способ был, конечно, авариным, но демонстративно показывающим, что в работе с гипсократоном можно проявлять не традиционные методы работы.

И все-таки, лучше в работе придерживаться технологий поддерживаемых производителя ми гипсократона.

©Gipsokart.ru

Еще статьи

• 3 варианта установить подрозетник в перегородку из гипсокартона

• Гофра под гипсокартон

• Кабели не поддерживающие горение для электропроводки в гипсокартоне

• Как быстро установить выключатель на гипсокартон

• Как правильно проложить проводку в перегородке из гипсокартона

• Как установить розетку на гипсокартон

• Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон

• Сменяемая электропроводка в гипсокартоне

• Электропроводка под гипсокартоном

• Электротехническое оборудование для гипсокартона





Похожие статьи

Характеристики и применение провода СИП 2

Гофра под гипсокартон

Подрозетник для гкл — выбор, размеры, цена, установка п. ..

Где используют электрический кабель КГ 4 на 6

Выбор и установка люстры на подвесной потолок

Кабели не поддерживающие горение для электропроводки в …

Электротехническое оборудование для гипсокартона

Keywords:

электрика

Как вырезать гипсокартон для проема (сделай сам)

Обновлено: 30 сентября 2019 г.

Вырежьте отверстия в гипсокартоне для электрических розеток с помощью пилы для гипсокартона.

Следующий проект›

Семейный мастер на все руки

В этой статье показано, как вырезать чистые и точные отверстия в гипсокартоне для электрических коробок и ламп. И не устраивая беспорядка. Следуйте этому совету, чтобы вырезать отверстия идеального размера — не слишком большие, не слишком маленькие и без сломанных углов. Но если вы все-таки допустили ошибку, мы покажем вам, как ее исправить.

Эксперты DIY журнала The Family Handyman Magazine

Время

Полный день

Сложность

Новичок

Стоимость

Варьируется

Вырезание точных отверстий

Один из самых неприятных и трудоемких — потребляющие части висящего гипсокартона вырезают все эти отверстия для электрических коробок и ламп. Вырежьте их слишком маленькими, и вам придется снять кусок и перерезать его. Отрежьте их слишком сильно, и у вас будет больше работы по оклейке, иначе вы выбросите лист и начнете сначала.

Здесь мы покажем вам, как вырезать отверстия в электрических коробках в гипсокартоне, чтобы они идеально совпадали с первого раза — без сломанных углов и особенно без больших размеров. Негабаритные отверстия сложно исправить, и они выглядят безвкусно с этими большими крышками пластин. Если вы допустили ошибку, ознакомьтесь с нашими средствами, которые помогут вам выйти из затруднительного положения.

Встраиваемые светильники

Фото 1: Измерьте положение источника света

Измерьте свет от двух установленных краев. Прочитайте расстояния на ближней и дальней сторонах коробки. Напишите их на обрамлении, если у вас короткая память!

Фото 2: Отметьте вырез в гипсокартоне

Перенесите размеры на гипсокартон и начертите коробку. Забейте гвоздь через центральную точку для пилотного отверстия. Поверните резак несколько раз, чтобы надрезать бумагу.

Фото 3: Выбейте отверстие

Сделайте надрезы на обратной стороне бумаги, используя направляющее отверстие для центрирования круглого резака. Затем легким постукиванием молотка выбейте заглушку спереди.

Вырезать отверстия для встраиваемых светильников может быть сложно, потому что вам нужно измерить над головой, а затем перенести цифры на лист, лежащий на полу. Так легко запутаться и выложить отверстия не с того края и накрутить отверстия, вырезанные не в том месте. Тогда у вас на руках 55-фунтовый кусок мусора.

Когда вы смотрите на простыню, пытаясь понять, с какого конца или стороны отмерять, пантомимируйте, покачивая простыню на место вместо того, чтобы заниматься умственной гимнастикой. Затем отметьте на листе сторону и конец, с которого нужно снять рулетку. Вы никогда не ошибетесь.

Вы можете вырезать отверстия для встраиваемых светильников, расположив их, как показано на рисунке, а затем нарисовав круг с помощью циркуля и просто вырезав отверстия с помощью электрической пилы для гипсокартона. Но если вам нужно вырезать несколько утопленных световых отверстий, приобретите круглорез. Он работает как компас и быстро и точно вырезает большие круги.

Начните с измерения передней и задней, левой и правой сторон приспособления (фото 1), затем перенесите эти измерения на гипсокартон и нарисуйте прямоугольник, чтобы очертить отверстие. Нарисуйте линии из противоположных углов, чтобы найти точный центр (фото 2).

Затем вставьте небольшой гвоздь в центральную точку, чтобы отметить другую сторону гипсокартона. Настройте круговой резак на вырез примерно на 1/8 дюйма больше, чем приспособление, прикрепите центральную точку посередине и вращайте резак, вдавливая колесо в поверхность гипсокартона. Главное разрезать бумагу. Это может занять пару оборотов. Затем повторите с другой стороны гипсокартона и выбейте заглушку.

Круглые коробки

Фото 1: Отметьте отверстие на гипсокартоне

Измерьте края круглой коробки так же, как мы показали для встроенных светильников. Затем выложите положение на гипсокартоне. Квадрат из гипсокартона ускоряет процесс.

Фото 2. Обведите круглую коробку на гипсокартоне

Используйте дополнительную круглую коробку в качестве шаблона (или используйте циркуль), чтобы нарисовать вырез.

Фото 3: Вырежьте отверстие

Проткните гипсокартон тыльной стороной руки пилой для гипсокартона, затем пилите по внешней стороне линии.

Измерьте и разложите коробки точно так же, как вы это делали для встроенных светильников. Квадрат из гипсокартона (фото 1) пригодится для маркировки позиций коробок. Получите один в домашнем центре. Сначала нарисуйте вертикальные линии, затем проведите горизонтальные линии, установив карандаш на правильном расстоянии от квадрата и двигая квадрат по готовому краю.

Вместо круговой фрезы обведите круглое отверстие дополнительной коробкой (Фото 2). Если у вас нет ящика или циркуля, нарисуйте кривую от руки. Вы удивитесь, насколько точно вы сможете это сделать. Затем вырежьте отверстие ножовкой для гипсокартона (Фото 3). Лучше всего слегка наклонить пилу, чтобы отверстие сзади было больше, чем спереди. Так коробка легче войдет в отверстие.

Если резать по внешней стороне линий, коробка должна подойти. Но не думайте, что отверстия будут идеально скользить по коробкам. Подвесьте лист с помощью нескольких шурупов, расположенных на достаточном расстоянии от проема. Затем аккуратно надавите на отверстие через край коробки, пока лист не ляжет на шпильки. Если вы ввинчиваете саморезы рядом с коробкой без тщательной подгонки, есть вероятность, что вы сломаете несколько краев вокруг коробки. (См. «Упс!»)

Избегайте сломанных краев, как чумы! Чтобы починить их, вы должны отрезать всю свободную бумагу и сломанный гипсокартон и заполнить щели монтажным составом. Затем вам нужно нанести ленту и несколько слоев обычного скотча. Работайте осторожно, чтобы избежать хлопот!

Прямоугольные или квадратные коробки

Фото 1: Вырежьте три стороны коробки

Разложите все четыре стороны коробки и прорежьте с трех сторон пилой для гипсокартона.

Фото 2: Используйте нож, чтобы сделать надрезы на четвертой стороне

Сделайте надрезы на четвертой стороне канцелярским ножом, затем легким ударом торца ножа откройте клапан.

Фото 3: Отрежьте клапан

Отрежьте клапан с обратной стороны канцелярским ножом.

Фото 4: При необходимости расширьте отверстие

Закрепите гипсокартон несколькими шурупами, затем прижмите вырез к коробке. Для дополнительного зазора подстригите края канцелярским ножом по мере необходимости.

Можно подумать, что резать прямоугольные коробки намного проще, чем круглые. Но на самом деле они немного сложнее. Если отверстие немного не в том месте, вы, скорее всего, проткнете всю сторону. (См. «Упс!»)

Точность особенно важна, если вам нужно вырезать несколько отверстий в одном и том же листе. Также имейте в виду, что электрические нормы допускают только до 1/8 дюйма. зазор вокруг электрических коробок, чтобы вы не могли вырезать слишком большие отверстия. Вы должны заполнить большие зазоры схватывающим компаундом. И если зазор станет слишком большим, вам придется заклеить его, потому что крышка розетки не скроет его. (Я видел это много раз!)

Чтобы обеспечить точность измерений, держите рулетку ровно для горизонтальных расстояний и отвесно для вертикальных расстояний. Даже удерживание ленты под небольшим углом вызовет небольшие погрешности в измерениях, которые впоследствии вызовут проблемы. На фото 1 – 3 показана техника вырезания отверстий. Когда будете выпиливать отверстие, режьте под небольшим углом, чтобы сделать заднюю часть отверстия больше (фото 1).

Отверстие будет легче скользить по коробке, и у вас будет меньше шансов сломать углы. Кроме того, надрежьте и сломайте четвертую сторону канцелярским ножом. Это чище и проще, чем пилить, и у вас меньше шансов повредить края отверстия.

Подвесьте лист с достаточным количеством винтов, чтобы закрепить его на месте, держа винты на достаточном расстоянии от электрических коробок. Затем аккуратно вставьте гипсокартон вокруг каждой коробки. Если отверстие не выходит за пределы коробки, используйте канцелярский нож, чтобы вырезать стороны, пока гипсокартон не подойдет (Фото 4). Затем завершите откручивание листа гипсокартона.

Ой!

Если отверстие прорезано не идеально и вы ввинчиваете шурупы через гипсокартон в обрамление рядом с коробками, края электрической коробки могут вырваться из окружающего гипсокартона.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Ножовка для гипсокартона
• Молоток
• Рашпиль
• Шуруповерт
• Поверочная линейка
• Т-угольник
• Рулетка
• Универсальный нож

Круглый резак

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Гипсокартон

Первоначально опубликовано: 30 сентября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как разрезать гипсокартон для электрических розеток | Главная Руководства

Дейл Ялановский Обновлено 1 декабря 2021 г.

Штукатурка для гипсокартона является абразивной и быстро притупляет острые канцелярские ножи или ножи с прямой кромкой. Вам нужно использовать специальные пилы и биты, чтобы эффективно резать гипсокартон и прослужить в течение длительного использования. Хотя для гипсокартона существуют как ручные, так и механические режущие инструменты, если в стене есть много электрических розеток, которые необходимо вырезать, механический режущий инструмент снизит усталость и ускорит время, необходимое для вырезания отверстия.

Как резать гипсокартон для электрических розеток

1. 1.

   Сделайте отметки

   Отметьте на листе гипсокартона электрическую розетку, инструкция Better Homes & Gardens. Покройте края выпускной коробки жирной краской или губной помадой. В качестве альтернативы можно сделать шаблон из крышки розетки, просверлив отверстия в углах с помощью дрели и небольшого сверла. С помощью отвертки ввинтите шурупы соответствующего размера так, чтобы концы шурупов были обращены к гипсокартонному листу. Прикрутите крышку к электрической коробке. Прижмите лист гипсокартона к коробке. Если вы использовали жирную краску или губную помаду, на обратной стороне гипсокартона появится контур электрической коробки. Если вы использовали шурупы, четыре точки крепления на задней стороне гипсокартона будут обозначать точные углы электрической коробки. С помощью линейки и карандаша соедините точки винтовых точек. После трассировки удалите шаблон из электрической коробки.

2. 2. Вырежьте отверстие с помощью пилы

   Вырежьте отверстие в электрической коробке с помощью ручной пилы для гипсокартона, советует Family Handyman. С обратной стороны гипсокартона протолкните заостренный кончик пилы через угловую отметку и медленно начните пилить по линиям разметки по длине и ширине. Внимательно следите за линиями, разрезая либо прямо по линиям, либо немного снаружи от них. Хотя вы хотите быть максимально точными, линии разреза не обязательно должны быть точными, потому что крышка распределительной коробки будет накладываться на линии разреза.

3. 3. Вырежьте отверстие с помощью вращающегося сверла

   Вырежьте отверстие в электрощитке с помощью вращающегося инструмента и сверла для гипсокартона. Включите вращающийся инструмент и просверлите угол гипсокартона на обратной стороне листа гипсокартона, используя кончик сверла в качестве сверла. Следуйте линиям как можно тщательнее, разрезая либо прямо по линиям, либо немного в сторону. Как и в случае ручной пилы, линии разреза не обязательно должны быть идеальными, потому что выпускная крышка будет перекрывать линии разреза.

4. 4. Отшлифуйте кромки

   Сгладьте обрезанные кромки наждачной бумагой с зернистостью 100, чтобы обеспечить плотное прилегание гипсокартона к стойкам.

   Вещи, которые вам понадобятся

   • Жирная краска или губная помада

   • Крышка выпускного отверстия с крепежными винтами

   • Дрель с соответствующим сверлом

   901 22

   Отвертка

   • Винты

   • Линейка

   • Карандаш

   • Ручная пила для гипсокартона

   • Вращающийся инструмент с насадкой для резки гипсокартона

   • Наждачная бумага 100 зернистости 90 003

   Наконечник

   Строительные нормы допускают зазор 1/8 дюйма между срезами гипсокартон и боковая сторона электрощита. Если зазор больше этого, необходимо либо вырезать новый кусок гипсокартона, либо зазор заполнить раствором и заклеить лентой.

   Предупреждение

   Всегда надевайте защитные очки при резке гипсокартона с помощью электроинструмента.
