Ремонт обратного клапана: причины поломки и разбор

1. Главная
2. Информация
3. Статьи
4. Как разобрать обратный клапан?

Обратный клапан довольно-таки простой и надежный механизм, поэтому при корректном его использовании выходит из строя он редко. Но у любого механизма может случиться поломка. Когда клапан неисправен, он уже не способен сдерживать рабочую среду. Для того, чтобы понять в чем дело нужно разобрать арматуру. Как это правильно сделать, всегда можно найти в руководстве по использованию.

Перед тем как производить демонтаж обратного клапана необходимо проверить следующие моменты:

• в системе должно отсутствовать давление,
• рабочая среда должна быть выпущена из системы,
• рабочая среда должна остыть,
• систему необходимо проветрить, когда работаешь с токсичными и едкими потоками;
• после окончания работ нужно проверить герметичность всех соединений.

Причины неисправности обратного клапана

Давайте рассмотрим причины, по которым клапан может не работать и что в этом случае делать.

1. Маленький расход

Если Вас насторожил маленький расход рабочей среды возможными проблемами могут быть:

• загрязнение фильтра перед клапаном,
• засор водопровода.

Для устранения первой проблемы поможет смена или очистка сетки. Во втором случае, целесообразным будет прочистка системы водоснабжения.

2. Громкая работа арматуры

Если вас беспокоит громкая работа арматуры, возможными причинами могут быть:

• неправильно выбранный размер обратного клапана, соответственно, для её устранения необходимо будет произвести замену клапана с правильно выбранным диаметром арматуры;
• нет прямых участков или компенсаторов для стабилизации работы потока до и после арматуры,
• сильная скорость потока,
• установка клапана осуществлена близко от насоса.

Для устранения трех последних возможных причин нужно всего лишь применить компенсаторы.

3. Протечка в арматуре

Случилось так, что вы обнаружили протечку в клапане. Она могла возникнуть в результате:

• загрязнения твердыми частицами,
• повреждения клапана или кольца.

В случае загрязнения панацеей будет прочистка клапана и установка сеточки, в случае повреждения необходимо будет обратиться к поставщику и заменить механизм.

Разбор обратного клапана

Разбор обратного клапана производится в следующей последовательности:

Для начала необходимо отвернуть гайки, снять фланцы и шайбы. Затем снять запорный орган, отвернуть крышку и снять оболочку, сжать по диаметру патрубок и вытащить его, снять оболочку с фланцев.

Сбор обратного клапана происходит, соответственно, в обратном порядке: на запорный орган надевается оболочка и закручивается крышкой, сжимается патрубок и вставляется в корпус, затем в корпус устанавливается запорный орган, одевается оболочка на фланцы, и они вставляются, также, в корпус, после вворачиваются шпильки, на шпильки устанавливается клапан и закручиваются гайки и шайбы.

Разборка обратного клапана, установленного в водонагревателе

У многих в домах и на дачах имеются водонагреватели, давайте также уделим внимание демонтажу обратного клапана из бойлера. Для начала необходимо обесточить электроприбор. После откручивания гайки повернуть трубопровод холодной воды, отвинтить гайку с вентильного блока, снять гильзу, пружину и сам клапан, почистить посадочное место в вентиле, в случае необходимости заменить клапан.

Если обратный клапан не может сдержать поток рабочей среды, то лучшим вариантом будет вызвать специалиста, который гарантированно устранит неисправность. Если же случился обычный засор, то можно справиться самостоятельно: прочистить клапан моющими средствами и поставить обратно. Что важно, всегда необходимо соблюдать технику безопасности.

Обратный клапан для воды.

Когда вы приходите в сеть наших магазинов «Мир насосов», то наши консультанты предлагают вместе с насосом приобрести обратный клапан…

29.06.2021

Механизм простой, но выполняет очень важную функцию — стабилизирует поток, предотвращая этим аварийность. Клапан препятствует обратному движению жидкости. Магистраль постоянно заполнена. Вода подается постоянно, в нужном объеме.

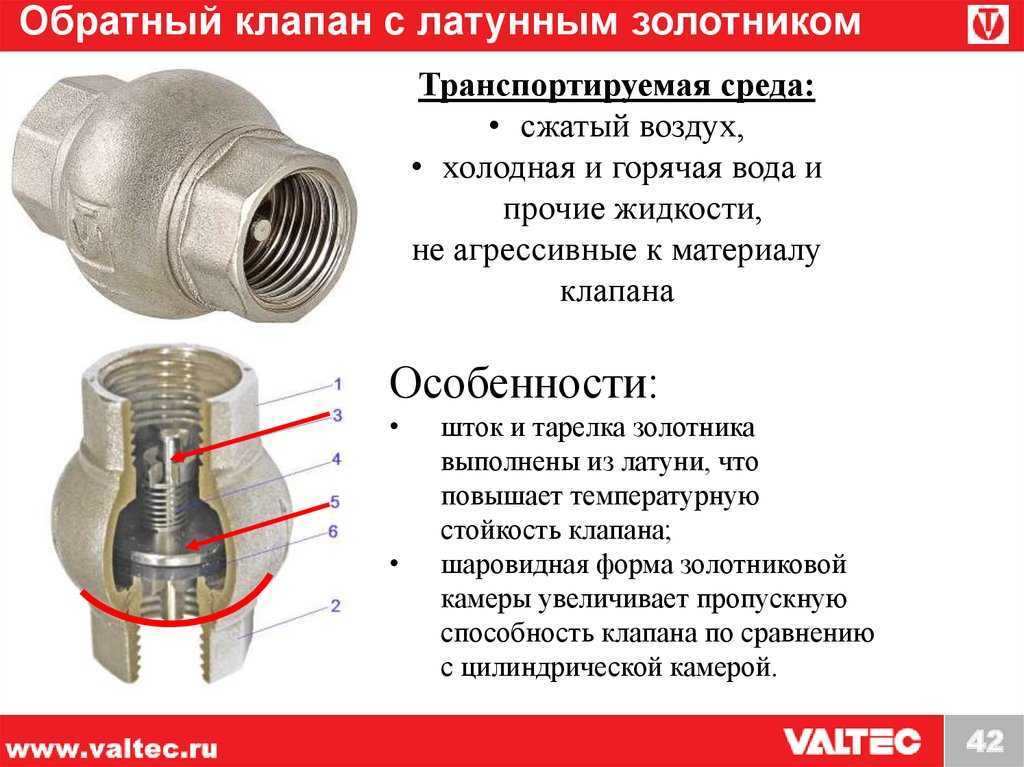

Обратный клапан из латуни

Для бытовых целей корпус обратного клапана изготавливают из латуни, которая устойчива к растворенным в воде солям и минералам. Снаружи-гальваническое покрытие. Внутренние элементы отливаются из сплава цинка и меди, или специального полимера. Пружина сделана из специальной пружинной стали с увеличенным сроком службы.

Основные элементы:

•
  Корпус: камера для золотника и муфтовое соединения с резьбой.

•
  Золотник: состоит из штока, двух тарелок золотника и прокладки.

•
  Исполнительная часть: пружина.

Открытие и закрытие обратного клапана происходит, при работе насоса, когда вода проходит сквозь него. Клапан пропускает жидкость по магистрали. При отключении клапан закрывается и не пропускает воду в обратном направлении.

Золотник движется вдоль толкателя (штока) в камере. Поток сжимает пружину и отжимает тарелки в открытое положение.

Когда напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

Клапан из пластика

Если система собрана из пластика или полипропилена, то ставятся обратные клапаны из этого же материала

В этом случае поток перекрывается шаром, прижимаемым к седлу клапана. Напор жидкости отжимает шар от седла, открывая проход для воды.

Установка обратного клапана

Скважинный насос

Все специалисты сходятся во мнении, что при монтаже скважинного насоса обратный клапан обязателен.

Место для установки обратного клапана на насосе зависит от типа скважины.

Если у вас абиссинская скважина, то клапан надо установить герметично сразу после попадания в водоносный слой.

Если у вас глубокая скважина, то погружной насос работает за счет созданного вакуума. При выключении насоса клапан наглухо закрывается, скважина переводится в «ждущий режим». Вода удерживается у самой поверхности трубы и не опускается снова вниз. Поэтому при включении насоса сразу начинается подача в трубу. Этим снижается нагрузка на насосное оборудование.

Насосная станция

Чтобы вода при отключении насосной станции не стекала обратно в скважину, и оборудование не работало на «сухой ход» важно установить обратный клапан.

При этом не надо забывать, что это поверхностный насос поднимает воду на высоту примерно 8 м. Если зеркало воды ниже, то агрегат надо установить в кессон или приямок.

Собирается узел. Обязательно устанавливается донный сетчатый фильтр, отсеивающий мелкие камешки, мусор. Соединение проверяется на герметичность, чтобы не было подсоса воздуха. Узел проверяется на исправность.

Важно! Стрелка на корпусе обратного клапана должна совпадать с направлением движения воды.

Следует учесть, что мощность насоса немного уменьшится за счет преодоления сопротивления пружины. Зато агрегат будет работать более экономично за счет того, что не надо постоянно нагнетать давление в системе. Оно создается один раз и потом только поддерживается.

Итак:

Установив такое простое приспособление как обратный клапан, вы решаете сразу несколько задач:

•
  Стабилизируете напор.

•
  Сохраните магистраль постоянно наполненной.

•
  Убережете дорогостоящее оборудование от сухого хода, скачков давления и продлите срок его эксплуатации.

Полное руководство по обратным клапанам с утечками

Промышленные клапаны обычно помечаются как «клапаны с нулевой утечкой», но это может не всегда соответствовать действительности. Некоторые распространенные и простые проблемы могут привести к протечке клапана, что приведет к опасным проблемам. Утечка является очень серьезной проблемой, особенно в случае обратных клапанов. Утечка обратного клапана может привести к саботажу системы, потому что назначение обратного клапана очень важно.

Обратный клапан используется для предотвращения обратного потока жидкости. Другими словами, обратные клапаны пропускают поток жидкости только в одном направлении и гарантируют отсутствие обратного потока. Эти клапаны являются дешевым и эффективным решением в системах, требующих предотвращения обратного потока.

Обратные клапаны, производимые производителем промышленной арматуры, обычно используются в бытовых системах водоснабжения, канализации, морской промышленности, нефтегазовой промышленности и системах отопления. Когда эти клапаны выходят из строя, они создают риск обратного потока, и это может иметь катастрофические последствия в таких ситуациях, как система очистки сточных вод.

Источник: Pexels

Утечки в обратных клапанах можно предотвратить, предварительно проверив несколько моментов. Вот некоторые из основных моментов, которые покупатель должен проверить перед покупкой промышленного обратного клапана, чтобы избежать утечки обратного клапана.

Предварительная проверка

Обратные клапаны, классифицируемые как односторонние или однонаправленные, в основном используются для предотвращения обратного потока жидкости в системе. Не для всех систем требуется один и тот же тип обратного клапана — существует широкий спектр клапанов, которые можно разделить на основе их типа, функции, допуска на утечку и предела рабочего давления. Взгляните на эти моменты, прежде чем выбрать правильный тип обратного клапана для системы.

• Правильный обратный клапан, тип

Обратные клапаны бывают разных типов — поворотные обратные клапаны, подъемные обратные клапаны, безотказные обратные клапаны и многие другие. Каждый из этих клапанов, в целом функционируя как обратный клапан, имеет уникальные особенности, которые делают их правильным выбором в конкретных ситуациях.

Вот некоторые из распространенных типов обратных клапанов и их функции.

• Поворотные обратные клапаны – Эти клапаны обеспечивают полный свободный поток жидкости, но автоматически закрываются при снижении давления в трубопроводе. Обычно в паре с задвижками эти клапаны полностью закрываются при нулевом расходе.
• Подъемные обратные клапаны . Имея такое же посадочное положение, что и седельные клапаны, подъемные обратные клапаны выпускаются в трех вариантах корпуса и лучше всего работают в паре с запорными клапанами. Для оптимального функционирования этого промышленного обратного клапана поток должен поступать снизу седла.
• Обратные клапаны без хлопка – Обладая меньшим сопротивлением потоку, обратные клапаны без хлопка разработаны специально для защиты от гидравлических ударов. Эти клапаны используются в нескольких отраслях промышленности, включая нефтехимическую промышленность, поскольку они инициируют закрытие, не создавая избыточного повышения давления.
• Двухдисковые обратные клапаны – В этих клапанах два полукруглых диска шарнирно соединены вместе и остаются открытыми при прямом потоке и закрываются при обратном потоке.
• Обратные клапаны с наклонным диском – Вместо двух дисков в клапане с наклонным диском используется поворотный диск, который открывается и закрывается в соответствии с требованиями. Функция этого клапана аналогична функции поворотных обратных клапанов, но они обеспечивают более быструю реакцию на перепады давления.
• Допуск на утечку

В соответствии со стандартами ANSI существует шесть различных уровней скорости утечки обратного клапана. Каждый уровень указывал на определенный диапазон утечек, приемлемых для клапана. Различные обратные клапаны производятся с различной скоростью утечки в соответствии с их требованиями.

Эти уровни обозначены как классы – классы с I по классы VI, каждый из которых имеет свои собственные стандарты и настройки, в соответствии с которыми изготавливаются клапаны. Вот некоторые основные данные об этих уровнях скорости утечки обратного клапана:

• Класс II – Максимально допустимая утечка составляет 0,5% от номинальной мощности; производительность проверяется приложением давления к входу клапана, в то время как выход остается открытым.
• Класс III – Максимально допустимая утечка составляет 0,1% от номинальной емкости; производительность проверяется приложением давления к входу клапана, в то время как выход остается открытым.
• Класс IV – Максимально допустимая утечка составляет 0,01% от номинальной емкости; производительность проверяется приложением давления к входу клапана, в то время как выход остается открытым.
• Класс V – Максимально допустимая утечка составляет 0,005 мл воды на дюйм в минуту; пропускная способность проверяется путем приложения давления к входу клапана после заполнения всего корпуса клапана, соединения трубы с водой и удерживания плунжера клапана закрытым.
• Предел рабочего давления

Особенность промышленных обратных клапанов заключается в том, что они не нуждаются во внешнем элементе управления, таком как рычаг или автоматика. Эти клапаны работают на основе разницы давлений по их длине и скорости потока жидкости. Существует множество различных стандартов, регулирующих предел рабочего давления клапана.

Давление срабатывания в клапанах – это давление, при котором статическое напряжение прекращается и начинается поток. Для обратных клапанов давление срабатывания может составлять от 1 до 5 фунтов на квадратный дюйм. В зависимости от конкретных требований изготавливаются обратные клапаны с различными уровнями давления открытия.

Распространенные проблемы, связанные с утечкой обратного клапана, и их решение (700-900)

Утечка в обратных клапанах происходит по нескольким причинам: это может быть неправильная установка, плохое техническое обслуживание или даже дефект изготовления клапана. Ремонт обратных клапанов обычно выполняется профессионалами, так как требует аккуратности и бережного обращения. Вот некоторые из распространенных проблем с утечкой обратного клапана, их возможные причины и решения для их устранения.

Ошибка отключения

• Описание

Если обратный клапан не может полностью закрыться при нулевом расходе, такая ситуация может считаться отказом отключения. Отказ отсечки может сделать клапан бесполезным и привести к утечке. Будь то новые или старые клапаны, это распространенная проблема, возникающая по многим причинам.

С другой стороны, выход из строя запорной арматуры или заедание также является частой проблемой. Если происходит отказ отсечки, то функция обратного клапана аннулируется, поскольку клапан допускает обратный поток. Обратный поток может быть весьма опасен, если клапаны используются в химической и очистительной среде.

• Возможная причина

Возможной причиной отказа отключения может быть старение внутренних компонентов. Такие детали, как прокладка и шайбы, потерявшие свое первоначальное сцепление, могут вызвать проблемы при отключении. Обычно эти детали подвергаются значительному износу после продолжительного использования.

Отказ отсечки также может быть вызван засорением клапана мусором. Грязь и мусор от жидкостей в трубопроводе иногда застревают внутри частей клапана и вызывают отказ отсечки.

• Как починить

Во-первых, необходимо осмотреть промышленный обратный клапан, чтобы понять, какие повреждения были нанесены. Если обнаружено, что шайбы вызывают отказ клапана, то лучше всего заменить шайбу.

С другой стороны, если клапан забит мусором, эффективным будет использование проволочной щетки. Можно также разобрать клапан и тщательно очистить его, чтобы избежать каких-либо проблем в будущем.

Источник: Pexels

Утечки при закрытии

• Описание

Когда обратный клапан не полностью закрыт, возникает утечка. Опять же, проблема может быть вызвана различными причинами. Но утечка при закрытии может также означать, что пора заменить обратный клапан.

Когда надлежащее закрытие обратного клапана не происходит, это приводит к утечке и обратному потоку. Утечки также открывают путь к опасным ситуациям и несчастным случаям, когда транспортируемая жидкость является химическим веществом.

• Возможная причина

Существует несколько возможных причин протечки обратного клапана:

1. Мусор может блокировать закрытие клапана, вызывая утечку.
2. Изношена шайба обратного клапана – это приводит к неправильной работе обратного клапана и, как следствие, к утечке.
3. Неправильная установка обратного клапана также является причиной утечки. Когда обратный клапан не идеально подходит для данной ситуации, может возникнуть больше проблем, чем просто утечка.

• Как устранить

1. Если причиной закупорки и утечки являются загрязнения и мусор, тщательная очистка обеспечит полную работоспособность клапана.
2. Что касается проблемы с шайбой или прокладкой, то лучше поискать замену – изношенные шайбы нельзя использовать повторно, так как они теряют сцепление и перестают выполнять свою функцию.
3. Неправильной установки можно избежать, если она выполняется при надлежащем осмотре. Кроме того, если размер клапана оказывается проблемой, лучше выбрать замену обратного клапана.

Утечка из уплотнения седла

• Описание

Седло клапана — это компонент, обеспечивающий герметичность основного корпуса клапана. Он соприкасается с клапаном и обеспечивает отсутствие утечки воздуха в обратном клапане. Утечка воздуха может вызвать изменение давления, что ухудшит работу обратного клапана.

Если седло обратного клапана неплотно закрыто, в системе имеется утечка воздуха и жидкости. Это часто проверяется пузырьковым тестом. Эта проблема может вызвать множество проблем в системе, включая утечку, неправильное функционирование и обратный поток.

• Возможная причина

Утечка из седла клапана может быть вызвана неправильной установкой клапана и седла. Если седло клапана размещено не идеально, то это приведет к утечке воздуха и жидкости, которую несет трубопровод.

Также иногда из-за износа крошится уплотнение клапана. Это приведет к негерметичности обратного клапана.

• Как устранить

Негерметичное седло в обратном клапане можно устранить путем его ремонта или замены. Надлежащий уход во время установки позволит избежать проблем с уплотнением клапана.

Износа седла клапана можно избежать путем надлежащей смазки. Стержень клапана подвергается большим повреждениям, потому что это одна из наиболее часто используемых частей клапана.

Если уплотнение крошится, седло клапана следует заменить.

Утечка из штока

• Описание

Обратные клапаны обычно не имеют штока или крышки, но некоторые специальные типы обратных клапанов имеют шток. В то время как обратные клапаны автоматически предотвращают обратный поток, некоторые типы обратных клапанов регулируются внешним управлением. Несколько обратных клапанов дросселируются вручную, и для этого у них есть шток.

Запорный клапан имеет шток, который регулирует количество жидкости, проходящей через клапан. В клапане присутствует диск, регулирующий поток жидкости, и этот диск управляется штоком.

Утечка из штока означает, что шток внутри обратного клапана неисправен и из-за него происходит утечка.

• Возможная причина

Возможной причиной утечки из штока клапана является его чрезмерный износ. Поскольку шток управляет диском в запорном клапане, поврежденный шток не может правильно управлять диском. Это также приведет к нерегулируемому потоку в системе.

Неправильная установка клапана также может вызвать проблемы со штоком. Если шток установлен неправильно, то он не сможет управлять диском.

• Как починить

В случае повреждения штока необходимо найти ему подходящую замену. Утечек на всасывании и отказов обратных клапанов можно легко избежать, соблюдая надлежащий режим технического обслуживания. Проведение проверки обратного клапана также помогает определить качество и состояние клапана.

Также может помочь ремонт уплотнения клапана. Производители промышленной арматуры, такие как ДомБор, гарантируют, что обратные клапаны производятся надлежащего качества и из подходящего материала, чтобы они идеально подходили для конкретного применения.

Рабочие условия обратного клапана

Иногда промышленные обратные клапаны изготавливаются специально для конкретной отрасли. Для этого они обладают особыми характеристиками и способны работать в суровых условиях. Вот несколько различных типов обратных клапанов, которые используются в особых ситуациях.

Криогенный обратный клапан

Криогенные клапаны — это специальные клапаны, предназначенные для работы в условиях экстремально низких температур. Эти клапаны используются для хранения и транспортировки криогенных жидкостей, химикатов и других жидкостей, которые необходимо обрабатывать в условиях низкой температуры и высокого давления.

Криогенный обратный клапан лучше переносит температуру и давление по сравнению с обычным обратным клапаном, потому что криогенный обратный клапан должен работать с особыми материалами. Обычно криогенный обратный клапан может работать в диапазоне температур от -19от 6°С до 120°С. Что касается диапазона давления, он различается в зависимости от области применения, но, как правило, они могут выдерживать номинальное давление до 750 фунтов на квадратный дюйм.

Обратный клапан для нефтеперерабатывающих заводов

Клапаны, используемые в нефтехимической и нефтегазовой промышленности, должны быть изготовлены из коррозионно-стойкого прочного материала, чтобы противостоять химическим веществам, которые они переносят. Кроме того, клапаны имеют высокую вероятность износа в таких отраслях, поскольку жидкости, транспортируемые по трубопроводу, имеют высокую вязкость и много мусора.

Обратные клапаны, используемые на нефтеперерабатывающих заводах и в подобных ситуациях, рассчитаны на длительный срок службы и устойчивость к коррозии. Эти клапаны также обладают большей точностью в предотвращении обратного потока — это гарантирует, что очищенный материал не смешивается с неочищенной жидкостью. Кроме того, некоторые обратные клапаны, используемые в таких отраслях, имеют опции фильтрации, которые сортируют мусор.

Эти клапаны производятся в соответствии с европейскими и американскими стандартами герметичности, такими как ISO 15848 и SHELL 77/132.

Морской обратный клапан

В морской промышленности обратные клапаны используются либо для транспортировки жидкостей, таких как нефть и химикаты, либо внутри корабля для технического обслуживания. В любом случае эти клапаны изготавливаются из коррозионно-стойких материалов, таких как нержавеющая сталь, чтобы гарантировать, что клапаны выдержат морскую воду.

Судовые обратные клапаны в первую очередь функционируют как обратные клапаны и обеспечивают отсутствие обратного потока морской воды, закачиваемой обратно в море с корабля. Различные типы обратных клапанов, такие как подъемные обратные клапаны, используются в морской промышленности — подъемные обратные клапаны обеспечивают открытие и закрытие диска в соответствии с требованиями прохождения жидкости.

Обратные клапаны, используемые в судостроении, также выдерживают экстремальные температуры. Эти клапаны иногда транспортируют пар, поэтому им необходимо выдерживать условия высокой температуры и давления.

Бытовой обратный клапан

Обратные клапаны очень часто используются в бытовых трубопроводах и оросительных системах. Они также используются для регулирования питьевой воды. Поскольку эти клапаны обеспечивают однонаправленный поток, они находят множество применений в домах и жилых помещениях. В кранах часто можно найти простые обратные клапаны — они используются для регулирования потока воды, а также для открытия и закрытия крана.

Обратные клапаны могут использоваться в насосных системах для предотвращения дренажа. Эти клапаны также можно найти в термостатических смесителях, системах распыления, счетчиках воды и насосах, а также бустерных насосах.

Условия хранения обратного клапана

За любым клапаном, находящимся на хранении, следует ухаживать с осторожностью, чтобы убедиться, что его качество не ухудшится. В случае обратных клапанов существует несколько стандартных условий хранения, которые необходимо соблюдать, чтобы поддерживать клапаны в оптимальном рабочем состоянии.

Вот несколько стандартных условий хранения, которые необходимо соблюдать, чтобы сохранить обратные клапаны в их наилучшем качестве:

• Обратные клапаны лучше функционируют, когда они хранятся в сухих условиях. Сухое и проветриваемое помещение – лучший выбор для длительного хранения обратных клапанов. Хранение клапанов на открытом воздухе не рекомендуется.
• Во избежание скопления мусора и грязи внутри клапана концы клапана должны быть закрыты заглушками.
• Если клапаны подлежат длительному хранению, рекомендуется периодическое техническое обслуживание и осмотр. Убедитесь, что клапаны поддерживаются при оптимальной температуре и давлении, а также в том, что они не имеют трещин или дефектов. Также грязь с корпуса клапана следует регулярно очищать.
• Чтобы клапан меньше изнашивался во время эксплуатации, необходимо смазывать детали клапана даже во время хранения.

Советы по техническому обслуживанию

Поскольку обратные клапаны служат нескольким важным целям в системе, их техническое обслуживание становится обязательным. Следует соблюдать надлежащую осторожность, чтобы предотвратить любые сбои или проблемы с утечкой. Кроме того, эти клапаны следует время от времени проверять на наличие каких-либо проблем.

Вот небольшая процедура технического обслуживания, которая может обеспечить надежную работу обратных клапанов в течение длительного времени.

1. Очистка – Внешнюю поверхность обратного клапана можно легко очистить тканью. Это удалит весь мусор, скопившийся на верхней части клапана. Что касается внутренней очистки, то ее следует выполнять при разборке клапана для обслуживания. С помощью проволочной щетки можно удалить мусор внутри клапана
2. Регулярный осмотр – Нередки случаи, когда обратные клапаны со временем изнашиваются. Фактически, иногда эти клапаны подвергаются коррозии, и их производительность снижается. Такие проблемы, как накопление мусора и коррозия, могут привести к утечкам. Этого можно избежать, запланировав регулярный осмотр обратных клапанов. При осмотре арматура должна быть проверена на наличие трещин, распадов, пятен коррозии.

Иногда клапаны выходят из строя из-за смещения некоторых внутренних деталей. Это должно быть исправлено во время регулярного осмотра. Кроме того, убедитесь, что клапаны не сталкиваются с проблемами при быстром открытии и закрытии.

3. Смазка – Смазка важна для работы любого клапана. Обратные клапаны следует периодически смазывать, чтобы обеспечить минимальный износ внутренних частей клапана. Использование правильной смазки также имеет решающее значение.
4. Защитная изоляция – В случае экстремальных температур пригодится дополнительная защитная изоляция.

Итоги

Обратные клапаны являются одним из наиболее часто используемых клапанов во многих отраслях промышленности. Эти односторонние клапаны пропускают жидкость только в одном направлении и предотвращают обратный поток. Они не требуют никакого внешнего управления для регулирования движения – это автоматические клапаны.

Обратные клапаны часто негерметичны по разным причинам. Этого можно избежать, если клапаны обслуживаются должным образом. Необходимо соблюдать надлежащий порядок технического обслуживания, чтобы гарантировать, что промышленные обратные клапаны не столкнутся с проблемами в работе.

Если вы ищете производителя обратных клапанов класса А, то ДомБор — идеальный выбор для вас. Найдите широкий ассортимент обратных клапанов, подходящих для различных отраслей промышленности, и выберите подходящие для вас. Мы также предлагаем варианты настройки, чтобы вы могли разработать идеальный обратный клапан, соответствующий вашим требованиям. Свяжитесь с нами сегодня и получите лучшие обратные клапаны для ваших нужд!

Обратный клапан — Принцип работы

Рисунок 1: Обратный клапан

Обратный клапан, также называемый односторонним клапаном, представляет собой устройство, позволяющее потоку жидкости двигаться только в одном направлении. Основное назначение обратного клапана — предотвратить обратный поток в системе. Обратные клапаны — это дешевое, эффективное и простое решение потенциальной проблемы. Обратный поток может вызвать проблемы, если поток загрязнен и, следовательно, загрязняет среду выше по потоку. Например, канализационная линия будет иметь обратный клапан, чтобы гарантировать, что отходы могут уйти, но не вернуться в систему, из которой они произошли. На рис. 1 показан пример обратного клапана.

Существуют различные размеры, конструкции и материалы, чтобы обеспечить наличие обратного клапана для любого применения. Обычно используются двухходовые обратные клапаны. Обратные клапаны с вентиляционными отверстиями используются в качестве трехходовых обратных клапанов для защиты поступающей воды от загрязнения, вызванного обратным потоком. Атмосферный клапан позволяет сбрасывать очищенную воду в существующую канализацию. Стрелка на его крышке указывает направление потока обратного клапана.

Содержание

• Как работает обратный клапан?
• Тип обратного клапана
• Двойные обратные клапаны и двойные обратные клапаны
• Материалы обратного клапана
• Критерии выбора
• приложений
• Символы обратного клапана
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ




Как работает обратный клапан?

Давление срабатывания

Обратному клапану требуется минимальное давление на входе (перепад давления между входом и выходом), чтобы открыть клапан и пропустить среду через него. Это минимальное давление на входе, при котором открывается клапан, называется «давлением срабатывания обратного клапана». Удельное давление срабатывания изменяется в зависимости от конструкции и размера клапана, поэтому убедитесь, что давление в системе может создавать давление срабатывания выбранного обратного клапана (клапанов). ).

Закрытие

Если давление на входе падает ниже давления открытия или возникает противодавление (поток пытается перейти от выхода к входу), обратный клапан закрывается. Как правило, обратные клапаны имеют затвор, шар, диафрагму или диск, которые прижимаются к уплотнению, чтобы закрыть обратный клапан. Гравитация или пружина могут помочь процессу закрытия. Когда входное давление падает ниже давления срабатывания или возникает противодавление, клапан закрывается под действием силы тяжести, пружины и/или за счет противодавления.

Ориентация при установке

Поскольку обратный клапан пропускает поток только в одном направлении, очень важно знать правильную ориентацию при установке. Как правило, стрелка на корпусе клапана указывает направление потока. Если стрелки нет, осмотрите клапан, чтобы убедиться, что он установлен в предполагаемом направлении потока. Если клапан установлен задом наперёд, среда не сможет проходить через систему, а возникающее в результате повышение давления может привести к её повреждению.

Нормально открытые и нормально закрытые обратные клапаны

Нормально открытый обратный клапан позволяет среде свободно течь, но перекрывает поток в случае обратного потока. Нормально закрытый обратный клапан предотвращает протекание среды через него до тех пор, пока не нарастает давление срабатывания, после чего клапан открывается.

Типы обратных клапанов

Обратные клапаны работают по-разному в зависимости от их конструкции. Наиболее распространенным обратным клапаном является подпружиненный встроенный обратный клапан; однако мы обсудим несколько типов ниже.

Подпружиненный линейный обратный клапан

Проходные подпружиненные обратные клапаны распространены, просты в понимании и имеют простую конструкцию. На рис. 2 показан подпружиненный линейный обратный клапан в открытом и закрытом положениях. Стрелки указывают направление потока. Когда поток входит во входной порт клапана, он должен иметь достаточное давление (силу), чтобы преодолеть давление открытия и усилие пружины. Давление толкает диск, открывая отверстие и позволяя потоку проходить через клапан. Когда входное давление становится недостаточно высоким или противодавление достаточно, противодавление и пружина прижимают диск к отверстию и запирают клапан. Пружина, наряду с коротким ходом диска, обеспечивает быстрое время реакции на закрытие. Такая конструкция клапана также предотвращает скачки давления в магистрали, предотвращая гидравлический удар.

Обычные типы подпружиненных встроенных обратных клапанов также называются «сопловыми обратными клапанами», «тарельчатыми обратными клапанами», «осевыми обратными клапанами», «перепускными обратными клапанами», «бесшумными» или «тихими» обратными клапанами, или «обратные клапаны против гидравлического удара» Они могут быть установлены в вертикальном или горизонтальном положении. Однако, поскольку они соответствуют системе, они должны быть полностью удалены с линии для проверки и/или обслуживания. Обратный клапан с двумя пластинами имеет две подпружиненные пластины, установленные на центральном штифте. Такая конструкция эффективно предотвращает захлопывание и гидравлический удар.

Рис. 2: Подпружиненный линейный обратный клапан открыт (слева) и закрыт (справа). Рабочими элементами являются корпус клапана (А), диск (В), пружина (С) и направляющая (D).

Подпружиненный Y-образный обратный клапан

Подпружиненный Y-обратный клапан работает аналогично линейным подпружиненным обратным клапанам. Отличие в том, что пружина и подвижный диск расположены под углом. Это создает форму «y», отсюда и название клапана. Он работает так же, как линейный клапан, но поскольку подвижные компоненты расположены под углом, их можно осматривать и обслуживать, когда клапан подключен к системе. Эти клапаны больше по размеру и занимают больше места в системе.

Рис. 3: Y-образный обратный клапан

Шаровой обратный клапан

В шаровом обратном клапане используется свободно плавающий или подпружиненный шар, который опирается на седло уплотнения для закрытия отверстия. Уплотнительное седло обычно имеет коническую форму, чтобы направить шар в седло и создать надежное уплотнение, тем самым останавливая обратный поток. Когда давление жидкости на входе превышает давление срабатывания, шар смещается со своего места, что обеспечивает поток. Когда входное давление не превышает давления открытия или есть противодавление, шар закроется под действием противодавления или пружины, эффективно закрывая отверстие. Шаровые обратные клапаны True Union позволяют легко снимать и заменять шары, устраняя необходимость покупать новый клапан. Прочтите нашу статью о шаровых обратных клапанах для получения дополнительной информации.

Рис. 4. Подпружиненный шаровой обратный клапан в открытом положении, пропускающем поток (A), и в закрытом положении, предотвращающем обратный поток (B)

Мембранный обратный клапан давление на входе увеличивается.

На рис. 5 (слева) показан нормально открытый мембранный обратный клапан с «минимальным» давлением на входе, которое позволяет среде проходить через него. По мере увеличения давления на входе диафрагма изгибается и открывается, позволяя большему потоку, как показано на рис. 5 (в центре). Если возникает обратное давление (или это нормально закрытый обратный клапан с диафрагмой), диафрагма будет прижата к отверстию и запечатает его, чтобы предотвратить обратный поток, как показано на рисунке 5 (справа). Мембранные обратные клапаны идеально подходят для систем низкого давления или вакуума.

Рис. 5: Мембранный обратный клапан нормально открыт (слева), открыт под давлением на входе (посередине) и закрыт под давлением обратного потока (справа).

Подъемный обратный клапан

Подъемный обратный клапан состоит из направляющего диска, который приподнимается (поднимается) над седлом клапана для обеспечения потока среды. Для преодоления силы тяжести и/или сопротивления пружины требуется давление разрыва. Направляющая удерживает диск на вертикальной линии для повторной установки с правильным выравниванием и уплотнением.

Чаще всего подъемные обратные клапаны заставляют среду делать 9Поворот на 0 градусов, как показано на рис. 6. Если нет пружины, помогающей закрыть, важно учитывать монтажную ориентацию, чтобы гарантировать, что диск закрывается под действием силы тяжести.

Рисунок 6: Подъемный обратный клапан в открытом положении (слева) и закрытом положении (справа)

Поворотный обратный клапан

Поворотные обратные клапаны называются обратными клапанами с откидным диском или откидным клапаном. У них есть диск на шарнире (или цапфе), который открывается под давлением на входе. Диск закрывается при уменьшении входного давления или наличии обратного потока. Если нет пружины, помогающей закрыть, важно учитывать монтажную ориентацию, чтобы гарантировать, что диск закрывается под действием силы тяжести. Двойной диск или обратный клапан с двойной дверью имеет центральный диск, который разделен на две полукруглые двери, которые функционируют независимо, шарнирно закреплены на центральной точке поворота. На рис. 7 показан пример поворотного обратного клапана. Прочтите нашу статью о поворотных обратных клапанах для получения дополнительной информации.

Рисунок 7: Поворотный обратный клапан. Крышка с болтовым креплением (A), шарнир или цапфа (B), корпус клапана (C), диск (D), уплотнение (E)

Запорный обратный клапан

Запорный обратный клапан обычно представляет собой подпружиненный Y-образный обратный клапан или подъемный обратный клапан с функцией ручного управления. Это позволяет клапану функционировать как обычный обратный клапан и предотвращать обратный поток. Для поддержания клапана в открытом или закрытом состоянии можно использовать внешний механизм. Таким образом, запорный обратный клапан может работать как два клапана в одном: клапан регулирования потока и клапан предотвращения обратного потока. Они широко используются в электростанциях, циркуляционных котлах, парогенераторах, охлаждении турбин и системах безопасности.

Рисунок 8: Обратный клапан: На ​​рисунке 1 показан клапан, закрытый пружиной. На рисунке 2 давление превышает усилие пружины, заставляя клапан открываться. На рисунке 3 клапан открывается приводом, оставляя клапан открытым. Части клапана включают привод (A), приводной вал и резьбу (B), пружину (C) и диск (D).

Дроссельные или межфланцевые обратные клапаны

Термины дисковый обратный клапан и межфланцевый обратный клапан часто используются взаимозаменяемо. Они состоят из диска в форме бабочки или вафли на шарнире и пружины. Две стороны открываются, когда давление на входе превышает давление открытия, как показано на рисунке 9.. Когда давление на входе уменьшается или возникает обратный поток, пружина шарнира (или противодавление) закрывает диск, эффективно герметизируя его. Этот тип клапана обеспечивает прямолинейный поток среды с минимальными препятствиями. Межфланцевые поворотные обратные клапаны имеют гладкую конструкцию и могут устанавливаться в узких фланцевых пространствах.

Рисунок 9. Дроссельный или вафельный обратный клапан

Обратный клапан типа «утконос»

Клапаны типа «утконос» позволяют потоку проходить через мягкую трубку, конец которой имеет естественную уплощенную форму, как показано на рис. 10. Эта уплощенная форма напоминает утиный клюв, отсюда и название клапана. Поток открывает уплощенный конец утконоса, позволяя среде пройти. Когда давление с входной стороны снимается, конец утконоса возвращается в сплющенное состояние, перекрывая поток.

Рисунок 10: Обратный клапан типа «утконос»

Донный клапан

Донный клапан представляет собой обратный клапан в сочетании с сетчатым фильтром на входной стороне. Сетчатый фильтр предотвращает попадание мусора, который может засорить или повредить что-либо ниже по потоку, в обратный клапан. Этот клапан устанавливается в конце участка трубопровода, так как его вход не имеет точки подключения. Обычные типы обратных клапанов, входящие в состав донных клапанов, представляют собой встроенные пружинные или встроенные шаровые обратные клапаны. Обычно они устанавливаются на конце всасывающей линии насоса водяной скважины, топливного бака или любого другого устройства, где всасывающая линия расположена ниже насоса. Их можно использовать для поддержания насоса в рабочем состоянии, предотвращения обратного откачивания жидкости и предотвращения попадания мусора в линию. На рис. 11 показан пример обратного клапана.

Рис. 11. Донный клапан

Обратный клапан с двумя пластинами

Обратный клапан с двумя пластинами имеет две подпружиненные пластины, установленные на центральном штифте. Такая конструкция эффективно предотвращает захлопывание и гидравлический удар.

Двойные обратные клапаны и двойные обратные клапаны

Двойной обратный клапан

Двойной обратный клапан в сборе состоит из двух обычных обратных клапанов, соединенных последовательно. Двойной обратный клапан имеет две особенности:

• Если один обратный клапан заблокирован в открытом положении, другой клапан берет на себя необходимую функцию.
• Закрытие одного обратного клапана снижает перепад давления на другом клапане, обеспечивая более плотное уплотнение и предотвращая даже незначительную утечку.

Предохранитель обратного потока с двойным обратным клапаном используется для предотвращения обратного давления и обратного сифонирования в таких устройствах, как пожарные спринклеры и полив газонов. Один обратный клапан обычно используется для защиты жидкости категории 2, когда возможны изменения температуры, вкуса или запаха жидкости. Двойной обратный клапан обычно используется для защиты жидкости категории 3, которая включает вещества с низким уровнем токсичности (например, обычные дезинфицирующие средства).

Двойной обратный клапан

Двойной обратный клапан для предотвращения обратного потока аналогичен двойному обратному клапану. Конфигурация имеет два последовательных подпружиненных обратных клапана и обычно не включает запорные клапаны. Двойной обратный клапан эффективен против обратного сифонирования и обратного давления. Однако он одобрен только для жилых подключений.

Материалы обратного клапана

Латунный обратный клапан

Латунные обратные клапаны отлично подходят для воздуха, воды, масла или топлива. Однако они не устойчивы к морской, очищенной или хлорированной воде. Они менее устойчивы к нагреву и коррозии по сравнению с нержавеющей сталью и обычно используются для приложений с низким давлением.

Обратный клапан из нержавеющей стали

Обратный клапан из нержавеющей стали обладает превосходной стойкостью к коррозии, нагреву и низким температурам, а также имеет отличные механические свойства. Для приложений, не требующих высокой прочности или сопротивления, нержавеющая сталь обычно не является экономически эффективным решением по сравнению с обратными клапанами из ПВХ или латуни. Межфланцевые обратные клапаны из нержавеющей стали, как правило, представляют собой высококачественные обратные клапаны, используемые для применения в условиях высоких температур и высокого давления.

Обратный клапан из ПВХ (поливинилхлорида)

Пластиковые обратные клапаны, такие как ПВХ или ХПВХ, часто используются в системах орошения и управления водными ресурсами. Они устойчивы к коррозии в большинстве агрессивных сред, таких как морская вода, кислоты, щелочи, растворы хлоридов и органические растворители. Однако они не защищены от ароматических и хлорированных углеводородов и обычно имеют максимальную термостойкость около 60°C.

Клапан обратный полипропиленовый (ПП)

Клапан обратный полипропиленовый применяется для воды, агрессивных сред и жидких пищевых продуктов. Они устойчивы к большинству агрессивных сред, таких как неорганические кислоты, основания и водные растворы, которые быстро разъедают металлы. Однако они не устойчивы к концентрированным кислотам и окислителям и обычно имеют максимальную термостойкость около 80°C.

Чугунные обратные клапаны

Чугунные обратные клапаны обычно используются в качестве высокотемпературных обратных клапанов. Чугун чрезвычайно прочен и невосприимчив к вибрациям. Материал обладает отличной износостойкостью и устойчивостью к температуре. Но чугун по своей природе не пластичен. Следовательно, любой изгиб может привести к тому, что чугунный материал треснет и станет бесполезным. Чугун может работать при более высоких температурах по сравнению с ПВХ, но со временем подвергается коррозии. Эти клапаны находят применение в сахарной и бумажной промышленности, а также в системах масляной смазки.

Критерии выбора

Обратные клапаны имеют следующие критерии, которые необходимо учитывать при выборе клапана для применения:

1. Совместимость материалов со средой
2. Размер линии для точек подключения
3. Требования к максимальному давлению и давлению открытия
4. Монтажное положение горизонтальное или вертикальное
5. Размеры конверта
6. Потребность в доступности для проверок и ремонта
7. Температура (внешняя и среда)

Области применения

Из-за того, как работают обратные клапаны, они обычно используются по одной из четырех причин в различных приложениях:

• Для защиты оборудования ниже по потоку от повреждения обратным потоком
• Для предотвращения загрязнения из-за обратного потока
• Для предотвращения сифонирования
• Для хранения вакуумного уплотнения

Благодаря своему назначению они используются почти во всех отраслях промышленности. Они используются на обычных бытовых приборах, таких как посудомоечные машины, стиральные машины и линии сточных вод. В промышленных целях они используются в котлах, печах, газовых системах, насосных установках или вакуумных системах. Они также часто используются в качестве обратных клапанов в аквариумах на линиях подачи воды и CO2. Кроме того, миниатюрный обратный клапан является популярным выбором, когда пространство ограничено, но необходима надежная работа. Два наиболее распространенных применения обратных клапанов — для воды и воздуха, которые более подробно обсуждаются ниже.

Обратные клапаны для воды

Обратный клапан для воды используется во многих системах водоснабжения, таких как питьевая вода и сточные воды. Эти клапаны просто называются односторонними водяными клапанами. При использовании с питьевой водой они гарантируют, что никакая среда из окружающей среды (выходная сторона клапана) не может попасть в систему с безопасной, чистой питьевой водой и загрязнить ее. При работе со сточными водами они гарантируют, что сточные воды не смогут повторно попасть в систему и вызвать перелив или дополнительное загрязнение. Для перекачки воды часто используется обратный клапан, чтобы предотвратить попадание мусора в линию и поддерживать внутреннее давление для заливки. Клапаны типа «утконос» также можно использовать для сброса воды в водопровод. Обратные клапаны дренажного насоса гарантируют, что сбрасываемая вода не вернется в дренажный насос под действием силы тяжести, когда насос выключен.

Пневматический обратный клапан

Пневматический обратный клапан или воздушный обратный клапан пропускает поток воздуха и предотвращает его выход. Их часто называют просто односторонними воздушными клапанами. Наиболее распространенным применением является воздушный компрессор. Пневматический обратный клапан позволяет компрессору держать одни части под давлением, а другие части разгерметизировать. Они могут быть расположены на воздушном ресивере, выпускной трубе или в качестве поршневого обратного клапана на входе и выходе поршневого компрессора.

Символы обратного клапана

Символы P&ID для обратных клапанов показаны на рисунках 12-13.

Рисунок 12: Различные символы P&ID, используемые для обратных клапанов. Он указывает на ориентацию, что он допускает поток, с вертикальной линией, показывающей, что он не допускает обратного потока.

Рис. 13: Символ обратного клапана с пилотным управлением. Пунктирная линия — это пилотная линия, которая используется для подъема и открытия обратного клапана.

Часто задаваемые вопросы

Что такое обратный клапан?

Обратный клапан — это однонаправленный клапан, который пропускает жидкость в одном направлении, но предотвращает любой поток в противоположном направлении.

Для чего нужен обратный клапан?

Основная цель обратного клапана в системе — предотвратить обратный поток, который может повредить оборудование или загрязнить среду вверх по течению.

Каковы распространенные проблемы с обратным клапаном?

Распространенными проблемами с обратным клапаном являются шум, гидравлический удар, вибрация, обратный поток, заедание, утечка и износ/повреждение компонентов.
