Содержание
по ГОСТу, контактов реле, промежуточного и реле тока
Для полноты информации об изделии и особенностях его работы используются электрические схемы. Пользователь не может запутаться при сборке благодаря внесению буквенно-графических маркировок в ЕСКД. Обозначение реле на схеме подчиняется ГОСТ 2.702-2011, где подробно описываются элементы устройства и расшифровываются значения.
Содержание
- Маркировка релейной защиты
- Принципиальные схемы
- Монтажная схема
- Структурные схемы
- Условное обозначение
- Графические маркеры
- Буквенное обозначение
- Обозначения в зависимости от типов реле
- Тепловые модели реле
- Реле времени
- Реле тока
- Особенности обозначения электромагнитных реле на схемах
- Промежуточное реле
- Виды и обозначения релейных контактов
Маркировка релейной защиты
Электромагнитное реле постоянного тока
Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.
Принципиальные схемы
Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.
Сложные соединения сопровождаются надписями с указанием функционала отдельных узлов.
Монтажная схема
Пример монтажной схемы
Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.
Монтажная схема также называется исполнительной.
Структурные схемы
Позволяют выделить общую структуру релейной защиты.
Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.
Условное обозначение
На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.
Графические маркеры

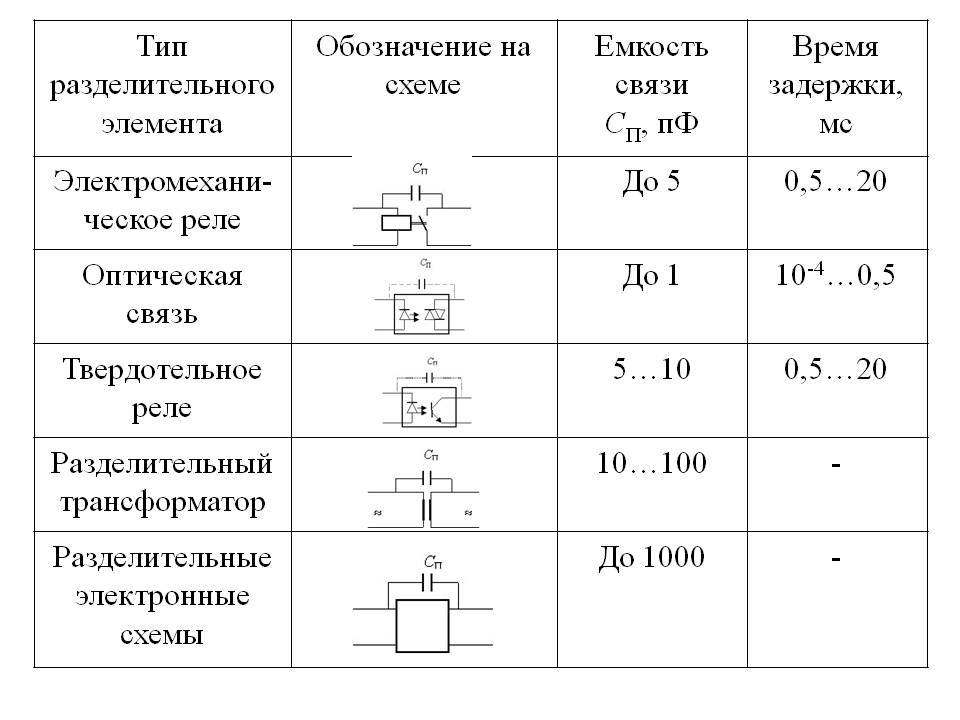

Условное обозначение реле на схемах
Графический способ изображения элементов реализуется посредством геометрических фигур:
Контакты реле могут подписываться.
Буквенное обозначение
УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.
| Буквы | Расшифровка |
| AK | Блок-реле/защитный комплекс |
| AKZ | Комплект реле сопротивления |
| KA | Реле тока |
| KAT | Р. тока с БНТ |
| KAW | Р. тока с торможением |
| KAZ | Токовое реле с функциями фильтра |
| KB | Р. блокировки |
| KF | Р. частоты |
| KH | Указательное |
| KL | Промежуточное |
| F | Плавкий предохранитель |
| XN | Неразборное соединение |
| XT | Разборное соединение |
| KQC | Реле «вкл» |
| KQT | Реле «откл» |
| KT | Р. времени |
| KSG | Тепловое |
| KV | Р. напряжения |
| K 2.1, K 2.2, K 2.3 | Контактные группы |
| XT | Клеммы |
| E | Элементы, к которым подключается реле |
| NO | Нормально разомкнутые контакты |
| NC | Нормально замкнутые контакты |
| COM | Общие (переключающиеся) контакты |
| mW | Мощность потребления |
| mV | Чувствительность |
| Ω | Сопротивление обмотки |
| V | Номинал напряжения |
| mA | Номинальный ток |
Буквы можно использовать на графической схеме.
Обозначения в зависимости от типов реле
В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.
Тепловые модели реле
Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.
На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.
Стоимость теплового реле
Реле времени

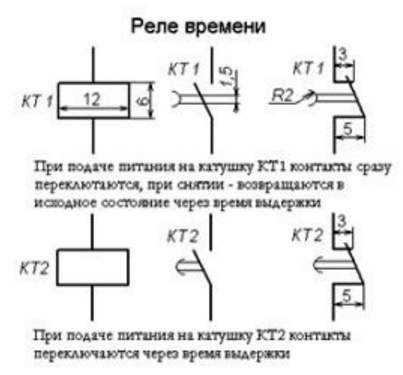

Обозначение реле времени
Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.
Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:
- дуга вниз – задержка после подачи напряжения;
- дуга вниз – контакт, срабатывающий при возврате;
- две дуги в противоположном направлении – задержка при подаче и снятии напряжения управления.
Импульсные замыкающие контакты обозначаются так:
- черточка внизу с диагональной угловой линией и стрелка без нижней части – импульсное замыкание при срабатывании;
- черточка внизу с диагональной угловой линией и стрелкой без верхней части – импульсное замыкание при возврате;
- черточка внизу с диагональной угловой линией и нормальной стрелкой – импульсное замыкание в момент срабатывания и возврата.
Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.
Стоимость реле времени
Реле тока
Реле тока на схеме
Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.
На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели).
При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.
Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.
Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).
Стоимость реле тока
Особенности обозначения электромагнитных реле на схемах
Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).
Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).
Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т.е. у реле – две обмотки.
Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5.1, 5.2).
Геркон, управляемый магнитом постоянного типа и не входящий в конструкцию релейной защиты, имеет кодировку автовыключателя – SF.
Стоимость электромагнитного реле
Промежуточное реле
Промежуточное реле на схеме
Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы.
Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.
Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.
Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.
На схемах контакты изображаются в состоянии без подачи напряжения.
Стоимость промежуточного реле
Виды и обозначения релейных контактов
Обозначения релейных контактов
В зависимости от конструкции реле существует три типа контактов:
- Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
- Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
- Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.
На сегодняшний день распространены реле с перекидными контактами.
Досконально изучать особенности маркировки не обязательно. Буквенно-графические символы можно выписать или распечатать, а затем использовать для сборки. Если геометрические фигуры покажутся сложными, всегда можно обратиться к буквенной маркировке.

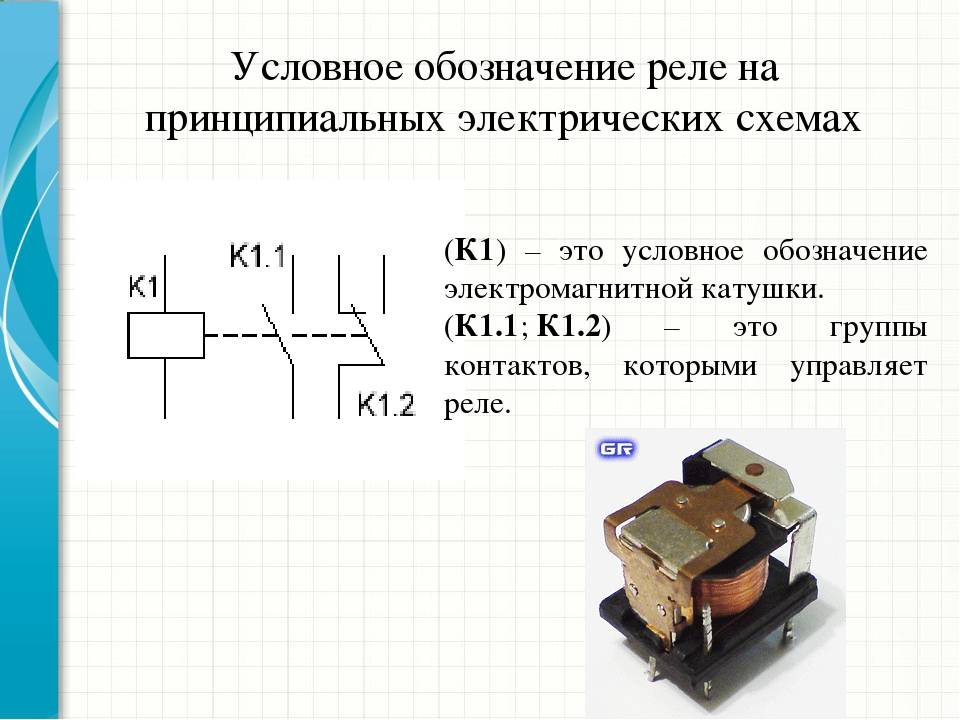

Условное обозначение реле на схемах
Наряду с выключателями и переключателями в радиоэлектронной технике для дистанционного управления и различных развязок
широко применяют электромагнитные реле (от французского слова relais).
Электромагнитное реле состоит из электромагнита и одной или нескольких
контактных групп. Символы этих обязательных элементов конструкции реле и образуют его условное графическое обозначение.
Электромагнит (точнее, его обмотку) изображают на схемах в виде прямоугольника с присоединенными к нему линиями электрической связи, символизирующими выводы.
Условное графическое обозначение контактов располагают напротив одной из узких сторон символа обмотки и соединяют с ним линией механической связи
(пунктирной линией). Буквенный код реле — буква К (K1 на рис.1)
Рис.1. Условное обозначение реле
Выводы обмотки для удобства допускается изображать с одной стороны (см. рис. 1, К2), а символы контактов — в разных частях схемы
(рядом с обозначением коммутируемых элементов). В этом случае принадлежность контактов тому или иному реле указывают обычным образом в позиционном
обозначении условным номером контактной группы (К2.
1, К2.2, К2.3).
Внутри условного графического обозначения обмотки стандарт допускает указывать ее параметры (см. рис. 1, К3) или конструктивные особенности.
Например, две наклонные линии в символе обмотки реле К4 означают, что она состоит из двух обмоток.
Поляризованные реле (они обычно управляются изменением направления тока в одной или двух обмотках) выделяют на схемах латинской буквой P вписываемой
в дополнительное графическое поле обозначения и двумя жирными точками (см. рис. 1, К5). Эти точки возле одного из выводов обмотки и одного из
контактов такого реле означают следующее: контакт, отмеченный точкой, замыкается при подаче напряжения, положительный полюс которого приложен к
выделенному таким же образом выводу обмотки. Если необходимо показать, что контакты поляризованного реле остаются замкнутыми и после снятия
управляющего напряжения, поступают так же, как и в случае с кнопочными переключателями: на символе замыкающего
(или размыкающего) контакта изображают небольшой кружок.
Существуют так же реле, в которых магнитное поле, создаваемое управляющим током обмотки,
воздействует непосредственно на чувствительные к нему (магнитоуправляемые) контакты, заключенные в герметичный корпус (отсюда и название
геркон — ГЕРметизированный КОНтакт). Чтобы отличить контакты геркона от других коммутационных изделий в его обозначение иногда вводят символ герметичного
корпуса — окружность. Принадлежность к конкретному реле указывают в позиционном обозначении (см. рис. 1, К6.1). Если же геркон не является
частью реле, а управляется постоянным магнитом, его обозначают кодом автоматического выключателя — буквами SF (рис. 1, SF1).
контактов реле | Работа и типы/сокращения
Релейные контакты управления
Контакты электромагнитного реле отвечают за создание и разрыв соединений в электрических цепях. Эти контакты должны выдерживать как пусковой ток, так и ток номинальной нагрузки, которые зависят от мощности, которую они должны нести, и характеристик используемой цепи.
Общая производительность реле определяется расположением его контактов, механической конструкцией и, что наиболее важно, пригодностью материалов контактов.
Реле имеют различные типы контактов, которые используются для включения и отключения электрических цепей. Каждое устройство имеет разные возможности, позволяющие безопасно передавать электроэнергию в различных условиях. Эти контакты изготавливаются из таких материалов, как металлы или сплавы, которые должны подходить для условий, в которых предполагается их использование.
Типы/аббревиатуры, обычно используемые для релейных контактов, перечислены ниже.
- SP – однополюсный
- SB – одинарная
- ST – Однонаправленный
- ДБ – двойной разрыв
- DP – двухполюсный
- DM – Двойной
- DT – Двусторонний
- НЕТ – нормально открытый
- 3P – трехполюсный
- НЗ – нормально закрытый
- 4P – четырехполюсный
Национальная ассоциация производителей реле (NARM) разработала коды для упрощения перечисления контактов.
В приведенной ниже таблице приведены эти коды, например, реле 4PDT, которое означает четырехполюсное расположение контактов на два направления.
Код контакта реле
NARM
Реле с одним обратным контактом имеют два контакта, которые могут быть разомкнуты или замкнуты в зависимости от положения якоря. Когда контакты разомкнуты в нерабочем положении реле, они называются нормально разомкнутыми (НО) контактами; а когда они замкнуты в нерабочем положении, они называются нормально замкнутыми (НЗ) контактами.
Реле с двойным контактом оснащены тремя контактами и работают по принципу «размыкание перед замыканием» (форма C), как показано на рис. ниже. Когда реле активировано, его контакты меняются местами, так что одна клемма касается второй, но не касается третьей.
Двойные замыкающие и двойные размыкающие контакты поставляются с двумя независимыми контактами, каждый из которых соединен с третьим контактом, когда реле находится в одном положении. Если они нормально разомкнуты, их называют двойными контактами; если они нормально замкнуты, то они известны как контакты с двойным разрывом.
Классификация составных контактов для реле с более чем двумя положениями обозначается символом в форме MPNT, где M обозначает количество полюсов, а N обозначает количество бросков. Например, 4PDT означает, что это четырехполюсное реле на два направления.
Катушка в сердце электромагнита реле может размыкать или замыкать свои контакты, когда через нее проходит ток. Как правило, для правильной работы требуется определенное минимальное количество энергии; в противном случае реле не будет работать правильно. Конструкция его катушки значительно влияет на различные аспекты, такие как чувствительность, скорость работы и энергопотребление.
Подробнее:
- Промышленные реле
- Герконовые реле
© 2018-2023 electricmag.com
Общее применение | OMRON Electronic Components
Номинальные характеристики электрических реле
Номинальные характеристики реле включают номинальные характеристики катушек и номинальные токи контактов.
1. Спецификация катушки
При фактическом использовании не превышайте номинал катушки; это может привести не только к потере производительности, но и к перегоранию катушки из-за перенапряжения и т. д. Обязательно тщательно выберите спецификацию катушки переменного тока, проверив применимый источник питания каждого реле (номинальное напряжение, номинальная частота).
Некоторые типы реле могут не работать при определенном номинальном напряжении и номинальной частоте.
Использование в таких условиях может привести к ненормальному нагреву и неисправности.
В следующей таблице показаны характеристики катушки переменного тока.
Пример: 100 В переменного тока
| Номинальные обозначения * | Применимый источник питания (номинальное напряжение, номинальная частота) |
Этикетки продуктов | Описание по каталогу |
|---|---|---|---|
| Рейтинг 1 | 100 В переменного тока, 60 Гц | 100 В переменного тока, 60 Гц | 100 В переменного тока, 60 Гц |
| Рейтинг 2 | 100 В переменного тока, 50 Гц, 100 В переменного тока, 60 Гц | 100 В переменного тока | 100 В переменного тока |
| Рейтинг 3 | 100 В переменного тока, 50 Гц, 100 В переменного тока, 60 Гц 110 В переменного тока, 60 Гц |
100/110 В переменного тока, 60 Гц 100 В переменного тока, 50 Гц или 100/(110) В переменного тока |
AC 100 / (110) В |
| Рейтинг 4 | 100 В переменного тока, 50 Гц, 100 В переменного тока, 60 Гц 110 В переменного тока, 50 Гц, 110 В переменного тока, 60 Гц |
100/110 В переменного тока | 100/110 В переменного тока |
* Примечание: указанные здесь номинальные значения официально не указаны в японских промышленных стандартах (JIS) и т.
п.
2. Спецификация контактов
Номинальные характеристики контактов являются стандартными значениями для гарантированной работы реле и обычно указывают номинальные токи контактов реле.
Номинальное значение зависит от приложенного напряжения и типов электрических нагрузок. Другими словами, рейтинг включает спецификацию максимального напряжения, подаваемого на контакты реле, и максимальный ток, который может быть пропущен для управления электрической нагрузкой.
Характеристики контактов обычно указываются в соответствии с резистивными нагрузками.
Убедитесь, что выбрали правильный тип реле, применимый к электрической нагрузке, которой вы управляете, и который соответствует вашим требованиям к долговечности.
Пусковой ток электрического реле
Пусковой ток — это большой ток, который протекает мгновенно при первом включении питания и подаче питания в электрическую цепь для управления нагрузкой, превышающий значение тока в установившемся режиме.
Это происходит с электрическими нагрузками, такими как электродвигатели и лампы накаливания.
1. Пусковой ток
Резистивная нагрузка
Ток остается на постоянном уровне сразу после включения питания.
Ламповая нагрузка
Пусковой ток, примерно в 10 раз превышающий ток в установившемся режиме, протекает сразу после включения питания, а затем возвращается к своему постоянному уровню.
2. Пусковой ток и номинальные значения
Номинальные значения TV являются одним из репрезентативных номинальных значений, утвержденных правилами UL и CSA для оценки способности выдерживать пусковые токи. Номинал указывает на уровень способности реле переключать нагрузку, в том числе пусковой ток.
Например, реле для блоков питания телевизоров должны получить рейтинг TV.
Испытание на переключение (испытание на долговечность) этих реле проводится с использованием вольфрамовой лампы в качестве нагрузки и должно выдерживать в общей сложности 25 000 испытаний на долговечность.
| ТВ рейтинг | Пусковой ток | Установившийся ток | Пример типов продуктов |
|---|---|---|---|
| ТВ-3 | 51 А | 3 А | Г2Р-1А Г2РЛ-1А-Е-АСИ |
| ТВ-5 | 78 А | 5 А | Г5РЛ-1А(-Э)-ЛН |
| ТВ-8 | 117 А | 8 А | G4W-1112P-US-TV8 G5RL-U1A-E G5RL-K1A-E G5RL-1A-E-TV8 |
| ТВ-10 | 141 А | 10 А | Г7Л |
| ТВ-15 | 191 А | 15 А | Г4А |
Цепи постоянного тока
Дуга – электрическая искра, возникающая между контактами, когда реле замыкает электрическую цепь.
По мере увеличения амплитуды напряжения и тока дуга поднимается. Когда переключатель замыкается медленно, для образования дуги требуется больше времени. Это может привести к быстрому износу контактов.
Коммутация цепей постоянного тока
В переменном токе (AC), который постоянно меняет направление потока, дуга гасится каждый раз, когда подается перенапряжение.
С другой стороны, непрямой ток (DC) течет только в одном направлении, что позволяет формировать дугу дольше, что приводит к более быстрому износу контактов и снижению долговечности.
Также возникает явление перехода контакта, что может вызвать нарушения в точках контакта, что может привести к неисправностям, которые невозможно разделить, поскольку они захвачены.
Контакты, соединенные последовательно, увеличивают контактный зазор на одинаковую длину, что позволяет эффективно контролировать дугу.
Применение электрических реле с минимальной нагрузкой
Реле может столкнуться с проблемой увеличения контактного сопротивления при переключении приложений с минимальной нагрузкой. Всякий раз, когда сопротивление контактов увеличивается, контакты обычно восстанавливаются при последующей операции.
Контактное сопротивление также может увеличиться из-за образования пленки.
Чтобы определить, предсказывает ли измеренное значение контактного сопротивления отказ реле, необходимо определить, вызывает ли оно проблему в цепи или нет.
По этой причине в качестве стандартной частоты отказов контактного сопротивления реле указаны только значения по умолчанию. Интенсивность отказов ( * ) выражается как уровень P (эталонное значение) как один индикатор для минимальных применимых нагрузок.
* Примечания: Интенсивность отказов
Процент отказов в единицу времени (или количество операций) при непрерывном переключении реле при индивидуально заданных типах испытаний и нагрузках.
Скорость может варьироваться в зависимости от частоты коммутации, условий окружающей среды и ожидаемого уровня надежности.
Таким образом, пользователи должны проверить реле в реальных рабочих условиях, чтобы убедиться в его применимости.
В этом каталоге частота отказов указана как уровень P (справочное значение).
Это выражает уровень отказа при уровне надежности 60% (λ 60) (JIS C5003).
Использование реле с приложением минимальной нагрузки
При выборе подходящего реле для переключения приложения с минимальной нагрузкой обязательно учитывайте тип переключаемой нагрузки, а также требуемый материал контактов и расположение контактов.
Надежность контакта при управлении незначительными нагрузками в значительной степени зависит от материала контакта и его расположения.
Например, точки со сдвоенными контактами более надежны, чем точки с одинарными контактами, для приложений с минимальной нагрузкой просто по той причине, что резервирование при параллельной работе сдвоенных контактов обеспечивает большую надежность, чем при одиночном контакте.
Долговечность и жизненный цикл электрического реле
Долговечность (срок службы) реле — это количество раз, которое реле может переключать до тех пор, пока оно не перестанет соответствовать заданным значениям с точки зрения рабочих характеристик и производительности.
Долговечность реле делится на две категории: механическая износостойкость (срок службы реле) и электрическая износостойкость (срок службы реле).
- Механическая износостойкость (релейная долговечность)
- Это нужно для того, чтобы узнать, сколько циклов реле может сработать при заданной частоте коммутации без нагрузки на контакты.
- Электрическая износостойкость (срок службы реле)
- Это нужно для того, чтобы посмотреть, сколько циклов реле может сработать при заданной частоте коммутации при номинальной нагрузке на контакты.
Коммутационная способность
Пользователи должны проверить максимальную коммутационную способность каждого реле, используя графики, чтобы найти реле, подходящее для их применения.
Максимальную коммутационную способность и кривую долговечности можно использовать в качестве рекомендаций при выборе реле.
Обратите внимание, что полученные здесь значения являются ориентировочными; реле должно быть испытано в реальных условиях нагрузки.
Ниже показано, как читать графики максимальной коммутационной способности и кривой долговечности.
Например, если напряжение прикосновения (V1) уже определено, максимальный ток прикосновения (I1) можно получить из точки пересечения на характеристической кривой.
И наоборот, если максимальный контактный ток I1 уже определен, контактное напряжение (V1) может быть получено.
Затем полученный I1 используется для получения количества рабочих циклов из кривой долговечности.
Пример на этих графиках:
Если контактное напряжение 40В,
Контактный коммутационный ток до 2А …… * 1
Количество рабочих циклов при максимальном контактном токе 2А составляет прибл. 340 000 раз …… * 2
Максимальная коммутационная способность
Кривая долговечности
Срок службы реле сильно зависит от типов нагрузок, условий коммутации и окружающих условий; Работа реле должна быть проверена и оценена в реальных условиях.
Анализ отказов электрических реле
Пользователи могут столкнуться с определенными проблемами, связанными с реле при эксплуатации своего оборудования.
В таких случаях причину необходимо определить с помощью метода FTA (анализ ошибочных ветвей).
В следующей таблице перечислены конкретные режимы отказа и возможные причины.
Проблемы, видимые снаружи реле
| Неисправности | Контрольный список | Возможные причины |
|---|---|---|
| Реле не работает | 1. Возможно неправильное поступление напряжения на вход реле |
|
| 2. Спецификация реле может быть неправильно выбрана для используемого с ним входного напряжения. |
|
|
| 3. Возможны перепады входного напряжения. |
|
|
| 4. Реле может быть повреждено. |
|
|
| 5. Выходная цепь может работать неправильно. |
|
|
| 6. Контакты реле могут работать неправильно. |
|
|
| Отсутствие признаков восстановления реле | 1. На реле может вообще не подаваться напряжение. |
|
2. Ненормальное состояние реле |
|
|
| Ошибка работы реле.
Световой индикатор не работает должным образом. |
1. Напряжение, подаваемое на клемму входа реле, могло превышать номинальное напряжение. |
|
| 2. Реле могло подвергаться чрезмерным вибрациям или ударам. |
|
|
| Выгорание | 1. Возможно перегорание катушки |
|
2. Возможное перегорание контактов |
|
Проблемы, видимые изнутри реле
| Неисправности | Контрольный список | Возможные причины |
|---|---|---|
| Контактная сварка | 1. Возможно, был сильный ток. |
|
| 2. В контактном компоненте могут возникать ненормальные вибрации. |
|
|
| 3. Возможно, у реле превышена коммутационная способность контактов (слишком высокая частота коммутации). | — | |
| 4. Возможно, истек срок службы реле. | — | |
| Отказ контакта | 1. На контактных поверхностях могут быть посторонние материалы. |
|
| 2. Возможна коррозия контактных поверхностей. |
|
|
| 3. Нарушение контакта может быть вызвано механическим повреждением. |
|
|
| 4. Возможно износились контакты. |
|
|
| Жужжание | 1. Приложенное напряжение нельзя подавать. |
|
2.
от Метки: Комментарии |
Добавить комментарий
