Обозначение двухклавишного выключателя: Обозначение на схемах лампочек, выключателей света , розеток

Обозначение на схемах лампочек, выключателей света , розеток

Автор Alexey На чтение 5 мин Просмотров 10к. Опубликовано 19.01.2016
Обновлено 20.01.2016

Содержание

1. Проводники, линии, кабели
2. Компоненты сети
3. Немного практики для запоминания
4. УЗО, автоматы, электрощит
5. Защитные системы

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

• один провод, являющийся электрическим соединением между контактами;
• двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
• электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.

Изображение распредкоробок , щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.

Изображение проводов , ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

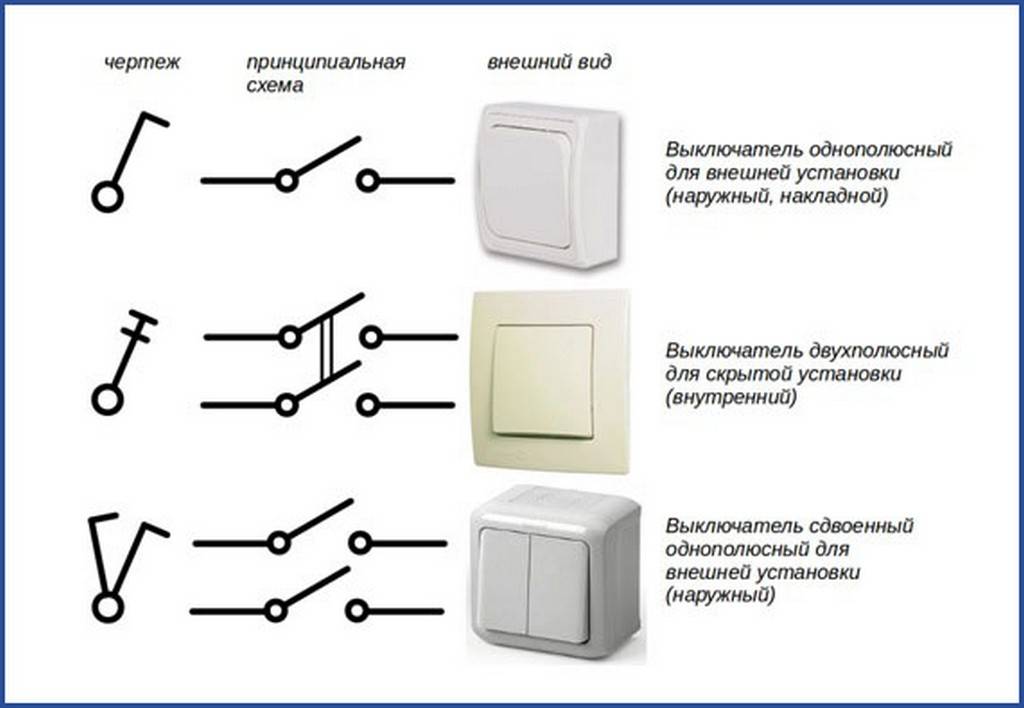

Обозначение одноклавишного выключателя , двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.

Схематическое изображение различных видов розетокСхематическое изображение различных видов выключателей

Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.

Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.

Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

Обозначения элементов сети

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

1. проволочный молниеприемник;
2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
3.  токоотводящий провод;
4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа



• Датчик движения;
• Пожарный извещатель;
• Сигнализатор открывания двери;
• Детектор разбивания стекла;
• Сирена;
• Панель управления;

В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Схема подключения двухклавишного выключателя | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

• 2 с квартирного электрического щитка: фаза и ноль
• 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
• 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Замена старого выключателя на новый 2-ходовой 2-клавишный.

Другое кодовое имя

Задавать вопрос

спросил
1 год, 1 месяц назад

Изменено
1 год назад

Просмотрено
814 раз

Я заменяю старый переключатель на новый (2-ходовой, 2-клавишный). Верхний — новый переключатель. Нижний — старый переключатель. L11 и L12 не подключены кабелем.

Я не могу понять, куда правильно подключить эти провода на новом коммутаторе. Любая помощь будет принята с благодарностью! Спасибо.

Обновленный чертеж, как показано ниже
Я только что обнаружил, что я неправильно называю L2 и L21.

• переключатель

1

Это просто

Ваша существующая установка использует двухпозиционные переключатели как простые однополюсные переключатели включения/выключения, но даже если это не так, это просто случай перевода меток на старом переключателе на метки на новом переключателе:

• L1 и L2 — это входящие соединения питания на существующем коммутаторе, которые преобразуются в COM1 и COM2 на новом коммутаторе соответственно
• Текущая неподключенная клемма L11 соответствует LA2 на новом коммутаторе, который останется неподключенным
• В результате провод от L12 на старом коммутаторе подключается к LA1 на новом коммутаторе
• С другой стороны провод от L21 на старом коммутаторе подключается к LB2 на новом коммутаторе
• Отсюда методом исключения мы можем сделать вывод, что LB1 остается неподключенной, что соответствует неподключенной клемме L22 на старом коммутаторе

.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как подключить выключатель света — шаги для однополюсного и трехпозиционного выключателя

istockphoto. com

Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как работает электричество в доме. для безопасного выполнения работы. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя освещения

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

• Однополюсный выключатель освещения (дополнительно)
• 3-позиционный выключатель освещения (дополнительно)
• Отвертка
• Плоскогубцы
• Изолента (для трехпозиционных выключателей)
• Многофункциональный инструмент

Меры предосторожности при подключении выключателя света

большой палец, если вы не Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Как подключить однополюсный выключатель света

Устали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

• Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
• Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
• Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нейтральные провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на предмет повреждений.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем испытывают напряжение и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к заменяющему выключателю любая часть провода, которая соприкасается с винтами, не повреждена.

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Выключите автоматический выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подсоединен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом. налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!



Как подключить 3-позиционный выключатель освещения

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух 3-позиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Найдите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения 3-позиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первой коробке.

В первом распределительном щитке (куда входит питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Вы также увидите три заземляющих провода, соединенных в одну гайку, а также дополнительный черный провод и красный провод — это путевые провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки во второй распределительной коробке вы найдете только четыре провода: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ЭТАП 6: Отсоедините провода.

После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Проверьте переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

• Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
• Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
• Подсоедините второй трос к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
• Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
• Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
• Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов прикрепите переключатели двумя винтами к распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего 3-позиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе. Полные шаги смотрите выше.

В: Могу ли я подключить розетку к выключателю света?

Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода. Тем не менее, это работа для лицензированного электрика, потому что она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.
