Мероприятия электробезопасности: XVI. Охрана труда при выполнении технических мероприятий, обеспечивающих безопасность работ в электроустановках \ КонсультантПлюс

Содержание

Мероприятия по электробезопасности на предприятии

На предприятиях обществен­ного питания для приготовления и отпуска пищи ис­пользуются различные виды электрооборудования, что требует от работников хорошего знания основ электробезопасности.



Все производственные помещения подразделяются на: сухие, нормальные, влажные, сырые, жаркие и пыльные. Учитывая эти признаки, помещения подраз­деляют на три категории по степени опасности по­ражения током.

  1. Без повышенной опасности. В помещении от­сутствуют условия, создающие повышенную или осо­бую опасность.


  2. С повышенной опасностью. Для помещения ха­рактерно наличие одного из следующих условий: сы­рость, проводящая пыль, высокая температура и т. д.


  3. Особо опасные. Помещения характеризуются наличием одного из следующих условий: особая сы­рость, загазованность, запыленность и т. д.

Поражение электротоком в основном происходит при работе с оборудованием, которое оказалось под напряжением, в результате пробоя изоляции при слу­чайном прикосновении к незащищенным токоведущим частям, а также при неисправности защитного зазем­ления, когда вследствие нарушения изоляции напря­жение переходит на металлические части машины или теплового аппарата.

Действие электротока на человеческий организм может быть тепловым (ожоги электрической дугой), механическим (разрыв тканей), биологическим (пора­жение нервных центров), физико-химическим (элек­тролиз — разложение крови) и комплексным (несколь­ко воздействий одновременно).

Все поражения электрическим током подразделя­ются на два вида: электрические травмы и электри­ческие удары. Наиболее опасны электрические удары, так как они вызывают нарушение физиологиче­ских процессов в организме, вплоть до паралича нерв­ных центров, управляющих дыханием и сердечной деятельностью. Степень поражения зависит от величины и частоты тока, продолжительности его воздействия и индивидуальных особенностей пострадавшего.

Различают индивидуальные и общие средства за­щиты от поражения электрическим током.

К индивидуальным средствам защиты относятся резиновые диэлектрические перчатки, галоши, коври­ки, изолирующие подставки, монтерский инструмент с деревянными ручками и т. д.

К общим средствам защиты от поражения током от­носятся защитное заземление, зануление и отключение.

Защитное заземление создает надежный электро­контакт между электрооборудованием и землей. Для этого глубоко в землю забиваются металлические стержни длиной 1,5…2,5 м и диаметром 25…50 мм, соединенные между собой. К ним подсоединяют кор­пуса электрооборудования, а также электродвигатели, трансформаторы, щиты управления. Заземлители мо­гут быть и естественными. Это металлические конст­рукции, арматура железобетонных зданий и другие металлические предметы, имеющие достаточную и по­стоянную поверхность соприкосновения с землей.

Электрооборудование соединяют с заземляющим устройством болтовым соединением, остальные уст­ройства и приборы с помощью сварки.

Заземляющие проводники должны быть защищены от механических повреждений, коррозии и быть до­ступными для осмотра. Защитное заземление не яв­ляется защитой от прикосновения к токоведущим частям. Наоборот, одновременное прикосновение чело­века к токоведущим и заземляющим частям ставит его в особо опасные условия, так как в этом случае заземляющее устройство и тело человека создают цепь с очень низким сопротивлением.

Защитное зануление применяют вместо защитного заземления в электросистемах с напряжением до 1000 В, в сетях с заземляющей нейтралью. Защит­ное зануление представляет собой соединение корпуса электрооборудования с неоднократным заземлением нулевым проводом. При повреждении изоляции кор­пус электрооборудования оказывается под напряже­нием. В результате пробоя происходит короткое замы­кание между фазным и нулевым проводами. Через предохранитель проходит большой ток, который мо­жет вызвать перегорание предохранителя или от­ключить автоматический переключатель. Оборудова­ние будет отключено, и прикосновение к нему станет безопасным.

Защитное отключение — наиболее совершенный способ защиты, который успешно действует при любых, напряжениях в сети.

При замыкании электрооборудования на корпус срабатывает специальная автоматическая установка, в которой при появлении напряжения на зажимах элект­ромагнитной катушки моментально срабатывают вы­ключатели. Так происходит отключение поврежленого участка цепи.

Исправность защитного заземления проверяют ви­зуально или с помощью инструментального замера. При наружном осмотре защитного заземления можно увидеть обрыв проводов, неплотность контактов, не­правильное подключение оборудования, несоответст­вие сечения проводов установленной норме. Наружный визуальный осмотр проводится один раз в месяц. Опыт показывает, что большинство случаев поражения лю­дей током является следствием повреждения провод­ки заземления (обрыв или резкое повышение ее сопро­тивления). Поэтому, помимо визуального осмотра си­стемы заземления, существует и ее инструменталь­ный замер. Осуществляется он соответствующими при­борами. Такая проверка производится не реже одного раза в год с чередованиями: один год — летом при наибольшем просыхании почвы, следующий год — зимой при наибольшем промерзании почвы. Резуль­таты инструментального заземления (зануления) и изоляции электропроводов записывают в протоколы.

К мероприятиям по предупреждению электротрав­матизма на предприятиях общественного питания от­носятся:

устройство защитного заземления, зануления, отключения;

инструктаж и обучение работников правилам электробезопасности;

допуск к обслуживанию электроустановок лиц, име­ющих соответствующую квалификацию; ограждение токоведущих частей; применение тока безопасного напряжения; применение средств индивидуальной защиты. При влажной обработке помещений нельзя забы­вать о том, что струя воды и влажная тряпка являются хорошими проводниками электричества. Поэтому на электродвигатели и подводящие устройства не разре­шается класть влажную спецодежду и металличе­ские предметы. Категорически запрещается вместо перегоревших предохранителей вставлять «жучки».

Технические мероприятия — безопасность в электроустановках

Что важно знать о безопасности при эксплуатации электроустановок? Рассмотрим вопросы охраны труда при эксплуатации электроустановок, организационные и технические мероприятия по электробезопасности.

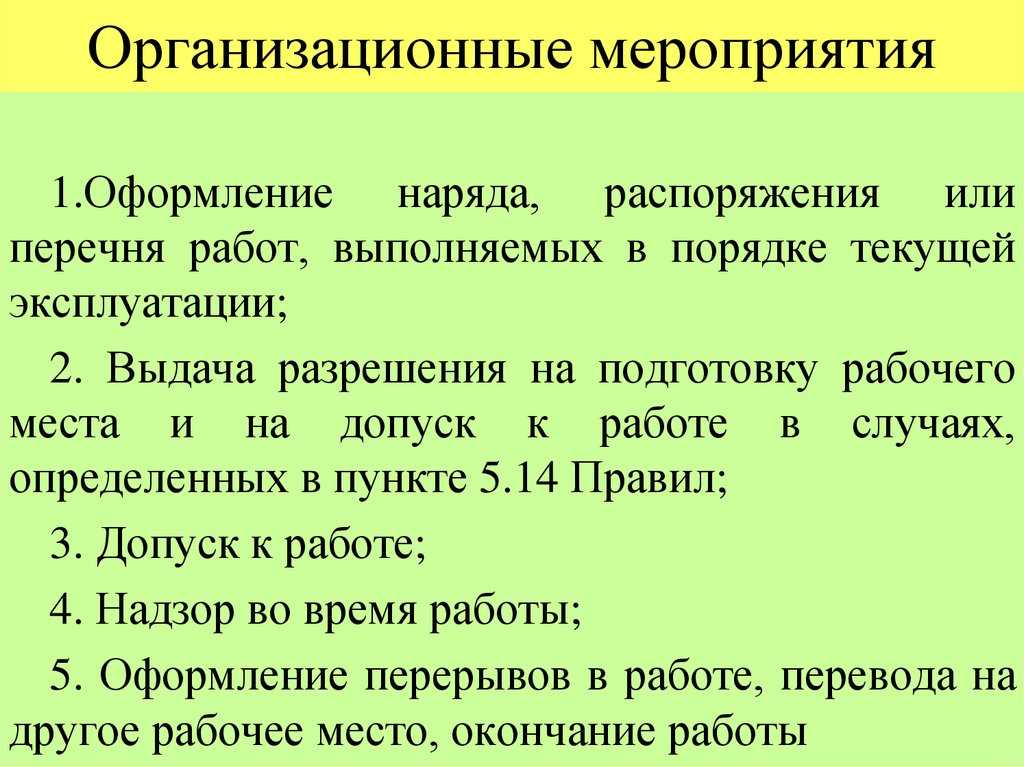

К организационным мероприятиям, обеспечивающим безопасное проведение работ в действующих электроустановках, относится целый комплекс мероприятий, направленный на регламентирование порядка выполнения и оформления работ.

В этот комплекс, в том числе, входит оформление наряда-допуска, выдача разрешения на подготовку рабочего места, непосредственно допуск к работе, надзор во время работы. Всё чётко оговорено в нормативных документах.

Нормативные документы и новые правила охраны труда при эксплуатации электроустановок вступившие в 2021 году

В 2021 году в силу вступили новые правила охраны труда при эксплуатации электроустановок. Какие изменения самые существенные?

  • Присвоение 1-й классификационной группы по электробезопасности теперь может проводить специалист по охране труда с правом инспектирования, если ему по электробезопасности присвоена 4 группа или выше. Ранее присвоение мог проводить только персонал, который непосредственно занимается установкой. Но на практике руководители должны не забывать: нужно издать приказ.
  • В новых документах более детально расписан порядок подготовки рабочих мест перед работами под напряжением на токоведущих частях электроустановок, особенности, связанные с дистанционным управлением коммутационными аппаратами и заземляющими ножами, порядок проведения работ под напряжением на воздушных линиях электропередачи и под напряжением до и более 1000 В. Так, в частности, оговаривается, что если заземляющими ножами, коммутационными аппаратами с автоматизированного места управляют дистанционно, на мониторе компьютера должны выводиться напряжение, мощность тока (главные электрические параметры) и схемы электрических соединений электроустановок. В связи с данными изменениями в инструкции и инструктажи обязательно вносятся изменения.
  • Переработку претерпел раздел, который касается воздушных линий электропередач. Здесь появилась схема, которая обеспечивает безопасность персонала, который в ходе работ сопряжен с токоведущими частями электроустановок, находящимися под напряжением. Для обеспечения операций, выполняемых на токоведущих частях под напряжением теперь, могут применяться три схемы. Ранее их было две. Сейчас актуальны схемы «токоведущая часть — изоляция — человек – земля» (до 35 кВ), «токоведущая часть электроустановки под напряжением — человек — изоляция – земля», «токоведущая часть электроустановки под напряжением — изоляция — человек — изоляция – земля».

Группы по электробезопасности

Существует 5 классификационных групп по электробезопасности при эксплуатации электроустановок:

  • 1 гр. Работники владеют базовыми знаниями для обеспечения безопасности использования электроустановок.
  • 2 гр. Присвоение данной группы допуска по электробезопасности позволяет выполнять работу с оборудованием до 1000 B Персонал имеет базовые знания об электроустановках и мерах предосторожности во время рабочего процесса, связанного с их использованием.
  • 3 гр. Электротехнологический персонал с группой 3 по электробезопасности представляет собой ряд работников, осуществляющих ремонт и эксплуатацию технического оборудования до 1000 В. Электроустановки важно знать в срезе устройства, функционирования и обслуживания. 3 группа предполагает уверенные навыки ведения работ на электроустановках разных типов.
  • 4 гр. Важно не только знание, умение технического использования установок, но и готовность к проведению инструктажа. Персонал допускается к обслуживанию электроустановок с напряжением свыше 1000 В.
  • 5 гр. Ориентирована на руководителей работами, связанных с эксплуатацией, обслуживанием, ремонтом электроустановок. Сотрудники отвечающие за безопасность взаимодействия с установками с напряжение выше 1000 В. Важно! Присваивать 1 группу по электробезопасности может любой работник электротехнического персонала с группой не ниже 3 по электробезопасности или специалист по охране труда с группой 4 или выше по электробезопасности (после распоряжения руководителя организации).

Распространённым на практике является вопрос, какая категория работников имеет право получить доступ к спецработам (среди них например, работы на высоте более 5 метров от земли, работы без снятия напряжения). Доступ к таким работам могут получить только сотрудники с группой допуска 3 или выше. Если же спецработы, работы непосредственно на токоведущих частях не планируются, хватит 2 группы. У специалистов 2 группы уже достаточно большие полномочия.

Такая квалификационная группа при проверке знаний присваивается сварщикам, электротермистам, персоналу, который применяет электронасыщенное оборудование (например, фрезеровщикам), операторам с электрическими ручными машинами, специалистам строительных специальностей, которые применяют болгарку, перфоратор.

Наряд на производство работ в электроустановках

Всё начинается с наряда:

  • Наряд делается на спецбланке. Как правило, в двух экземплярах. Но если передача наряда осуществляется по телефону – в трёх экземплярах. При этом ранее форма бланка была обязательной, теперь – рекомендуемая.
  • В наряд-заказе указываются ФИО лиц, которые несут ответственность и дают допуск к работам. В наряде также обязательно указываются конкретные мероприятия по подготовке рабочих мест, при этом указывается название электроустановок, которые требуют проведения операций по отключению, установке заземления, объекты, которые должны быть отключены, зоны заземления, места ограждения (изоляции), а также при необходимости прописываются отдельные указания относительно конкретного проекта. Ниже указываются дата, время выдачи наряда допуска, подпись, а также расшифровка подписи.
  • Очень часто наряд-допуск требует продления. Если такая потребность возникла, опять-таки ставится дата, время (указываются данные относительно срока продления наряда и того, когда подписывается документ), подпись, расшифровка подписи.
  • Ниже на бланке указываются данные, касающиеся регистрации целевого инструктажа, разрешения на подготовку рабочих мест и на допуск к выполнению работ. Прописывается, какие объекты остались под напряжением и под этим перечнем ставятся подписи допускающего и ответственного руководителя. Элементами документа являются также сведения, касающиеся ежедневного допуска к работе (с точным временем окончания). Если происходят изменения в бригаде, это также фиксируется в бланке.
  • Когда работы выполнены, заземления сняты, делается запись об этом: с указанием, кому сообщено об окончании выполнения работ, подписью прораба либо наблюдающего и руководителя работ.
  • Выдача разрешения на подготовку рабочего места и непосредственно подготовка рабочего места. Подготовка рабочего места включает не только отключение, отсоединение кабелей, но и принятие мер, направленных на исключение самопроизвольного, ошибочного включения коммутационных аппаратов. Запрещающие плакаты вывешиваются на ключах, приводах. Проводится проверка заземления токоведущих частей.
  • Выдача на допуск к работе в случаях, предусмотренных правилами.

Несмотря на то, что оформление бланка теперь имеет рекомендательный характер, есть ряд нюансов, которые важно неукоснительно помнить:

  • Выдавать наряд-допуск разрешается на срок не более 15 календарных дней со дня начала работы.
  • Продлевать наряд-допуск разрешается только 1 раз на срок не более 15 календарных дней.
  • При оформлении бланка наряда для работ под напряжением на токоведущих частях электроустановок документ выдается на срок не более 1 календарного дня (рабочей смены). Если этого времени не хватит для выполнения работ под напряжением, то на каждый следующий рабочий день требуется оформление нового наряда-допуска.

Вывешивание плакатов

Об опасности важно предупредить посредством плакатов. Они делятся на три типа: предупреждающие, запретительные, предписывающие.

Предупреждающие плакаты

Об опасности приближения к токоведущим частям, поражения электротоком предупреждают плакаты размером 280×210 мм:

  • «Стой. Напряжение». Используется на объектах с напряжением выше 1000 В. Плакаты размещаются на временных и постоянных ограждениях.
  • «Не влезай. Убьет!» Используется на объектах, где риски поражения электротоком, возникают на пути подъема персонала к рабочему месту. Плакат вывешивается на конструкции, являющейся путём подъёма.
  • «Испытание. Опасно для жизни». Используется для испытательных работ под повышенным напряжением. Размещается на испытательном оборудовании и ограждениях.

Запретительные плакаты

Что же касается запрещающих плакатов размерами 240х130 (80×50) мм.

«Не включать. Работают люди» . Предназначен для размещения на приводах разъединителей, отделителей и выключателей нагрузки, элементах коммутационной аппаратуры, устройств дистанционного управления. Если в схеме нет коммутационных аппаратов и напряжение до 1000 В, плакат размещают в зоне у снятых предохранителей.

Плакат «Не включать. Работа на линии». Значение плаката схоже с предыдущим, но вывешивают такие плакаты на приводах элементов управления коммутационных аппаратов, которые связаны с кабельной, воздушной линией.

«Не открывать. Работают люди». Плакат вывешивают в зоне задвижек, вентилей воздуховодов, подстанций, электростанций.

Предписывающие плакаты

Изготавливаются в двух форматах: 250×250 и 100х100 мм.

Плакат «Работать здесь». Вывешивается в месте прохода за ограждение на подстанциях, электростанциях.

Плакат «Влезать здесь». Фокусирует внимание на безопасный путь подъема к рабочему месту.

Указательные плакаты

Размеры: 240×130 и 80×50 мм.

Цель – указать на участок заземления.

Главным образом, размещается возле отделителей, разъединителей нагрузки.

Плакаты и знаки производятся из полистирола, текстолита и иных из электроизоляционных материалов.

Важно: размеры плакатов являются рекомендуемыми для объектов со стандартным оборудованием. При использовании крупногабаритной техники возможно их увеличение.

Ограждение места работы

Для временного ограждения мест работы используются щиты, экраны, ширмы. Как и плакаты они должны быть из изоляционных материалов.

Если щиты применить невозможно, а напряжение менее 20 кВ допустимо применение изолирующих накладок.

Разъединители, управление которыми осуществляется, оперативной штангой, запираются на замок.

Нормативными документами чётко прописано расстояние от ограждений до работников, механизмов, подъемных сооружений. Контрольными точками, на которые ориентируются нормативы, является 35, 60, 110, 1150, 220, 330, 400, 500, 750, 1150 кВ.

Проверка отсутствия напряжения

Для проверки применяют, главным образом, специальный указатель напряжения, в том числе встроенный стационарный.

В электроустановках напряжением 35 кВ допустимо использование изолирующей штанги.

Если в схеме задействованы коммутационные аппараты с дистанционным управлением, проверка возможна посредством выверки схемы, отображаемой на мониторе АРМ.

Порядок наложения и снятия заземления

Чётко прописаны общие правила при установке заземлений и правила заземления в распределительных устройствах и на высоковольтных линиях. Заземление выполняется только после проверки отсутствия напряжения. Если применяется переносное заземление, алгоритм трехшаговый:

  • присоединение к заземляющему устройству,
  • проверка отсутствия напряжения,
  • установка заземления на токоведущие части.

Подготовить работников электротехнического и электротехнологического персонала для аттестации на 2 квалификационную группу по электробезопасности (с допуском до 1 000 Вольт) в сжатые сроки помогут наши электронные продукты обучения. В вашем распоряжении — максимально систематизированная информация, полная база заданий, а также полный учёт новых нормативных документов.
